SOFT-STARTERS SSW-04 SSW-03 Arrancadores Suaves USA - Canadá Europa

Presentación del tema: "SOFT-STARTERS SSW-04 SSW-03 Arrancadores Suaves USA - Canadá Europa"— Transcripción de la presentación:

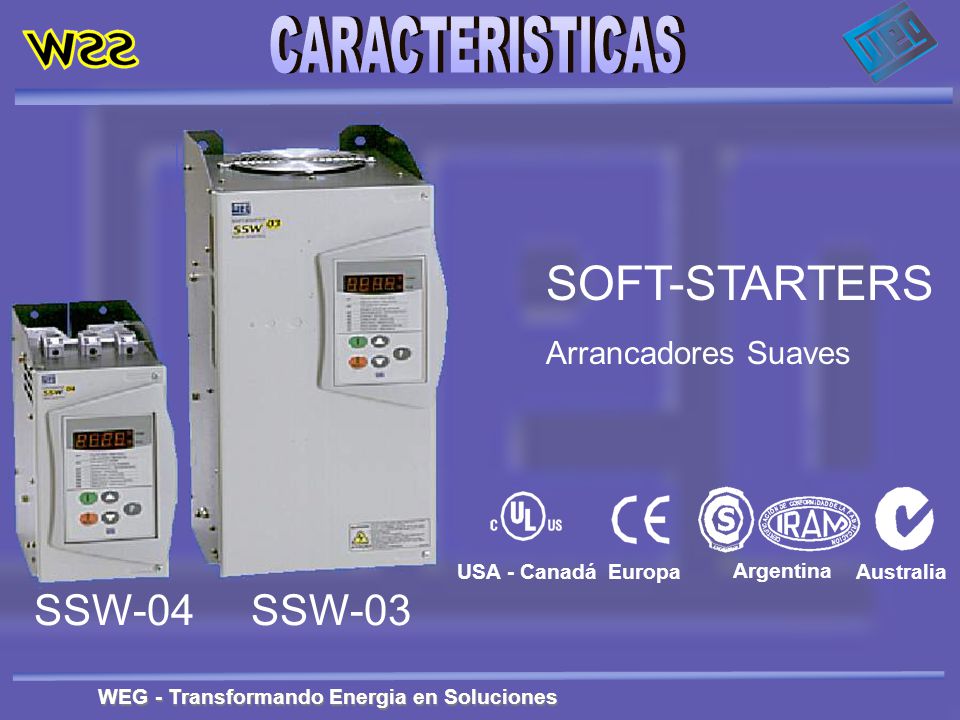

1 SOFT-STARTERS SSW-04 SSW-03 Arrancadores Suaves USA - Canadá Europa
Argentina Australia SSW SSW-03

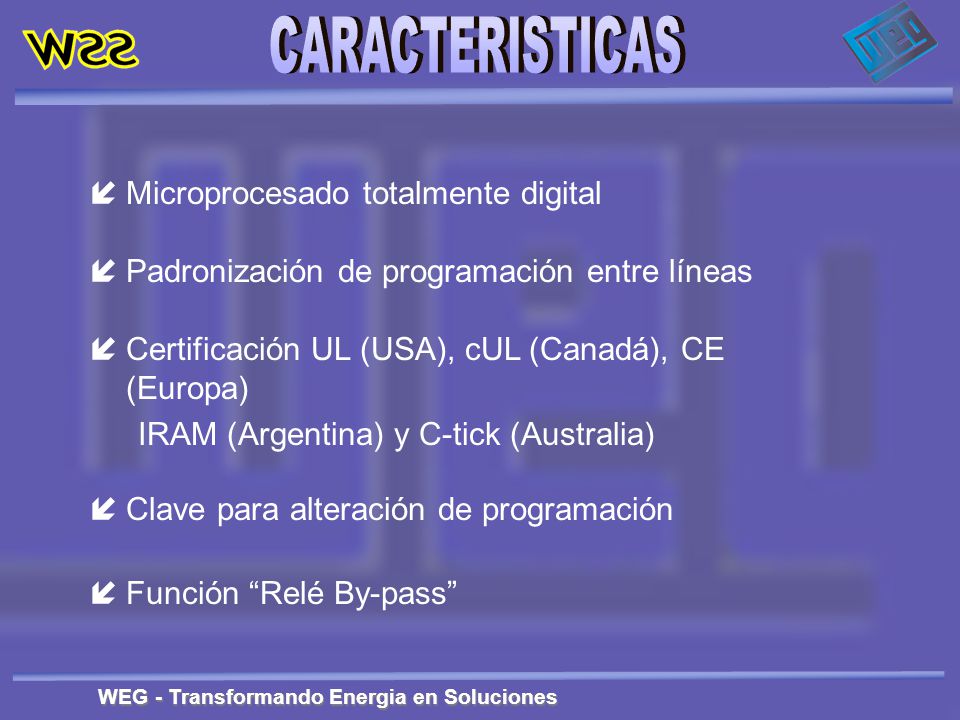

2 Microprocesado totalmente digital
Padronización de programación entre líneas Certificación UL (USA), cUL (Canadá), CE (Europa) IRAM (Argentina) y C-tick (Australia) Clave para alteración de programación Función “Relé By-pass”

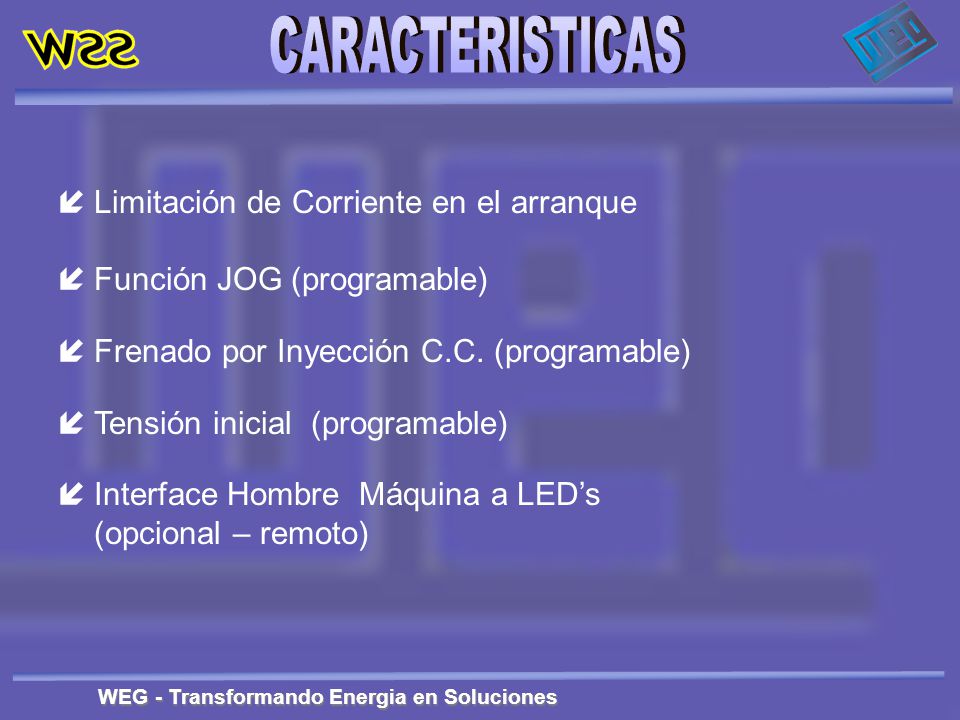

3 Limitación de Corriente en el arranque
Función JOG (programable) Frenado por Inyección C.C. (programable) Tensión inicial (programable) Interface Hombre Máquina a LED’s (opcional – remoto)

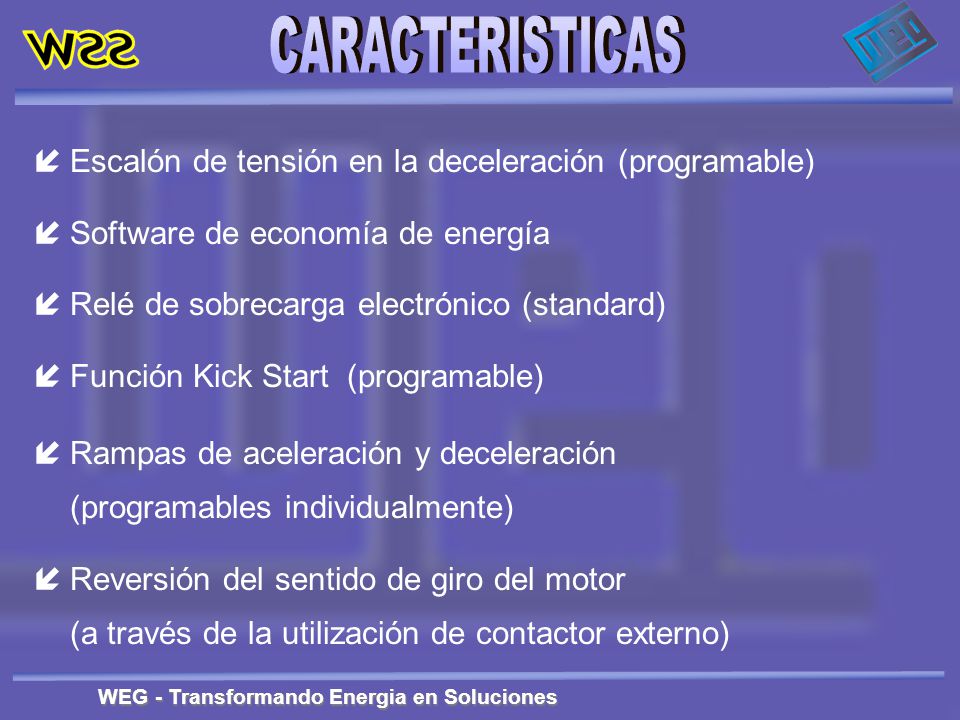

4 Escalón de tensión en la deceleración (programable)
Software de economía de energía Relé de sobrecarga electrónico (standard) Función Kick Start (programable) Rampas de aceleración y deceleración (programables individualmente) Reversión del sentido de giro del motor (a través de la utilización de contactor externo)

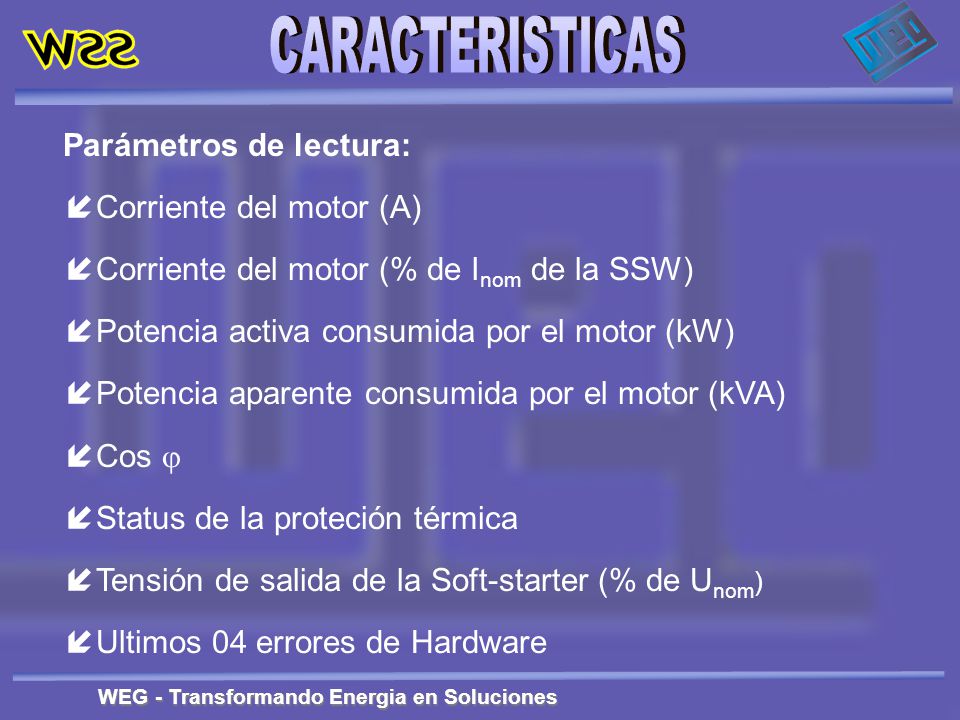

5 Parámetros de lectura:
Corriente del motor (A) Corriente del motor (% de Inom de la SSW) Potencia activa consumida por el motor (kW) Potencia aparente consumida por el motor (kVA) Cos  Status de la proteción térmica Tensión de salida de la Soft-starter (% de Unom) Ultimos 04 errores de Hardware

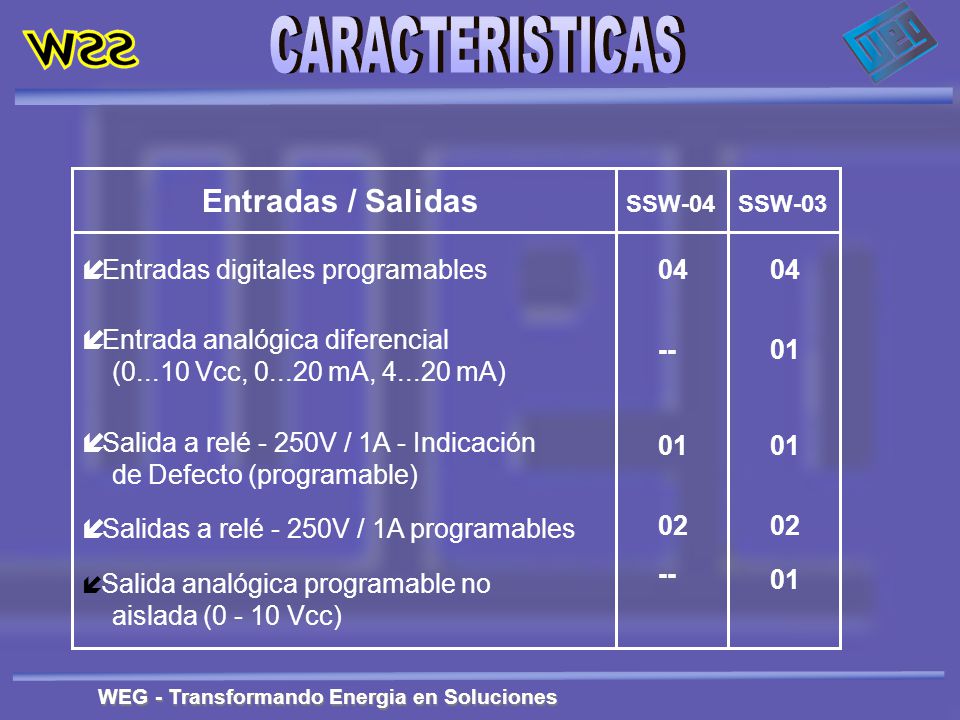

6 Entradas / Salidas Entradas digitales programables
SSW-04 SSW-03 Entradas digitales programables Entrada analógica diferencial ( Vcc, mA, mA) Salida a relé - 250V / 1A - Indicación de Defecto (programable) Salidas a relé - 250V / 1A programables Salida analógica programable no aislada ( Vcc) 04 02 -- 04 01 02 01

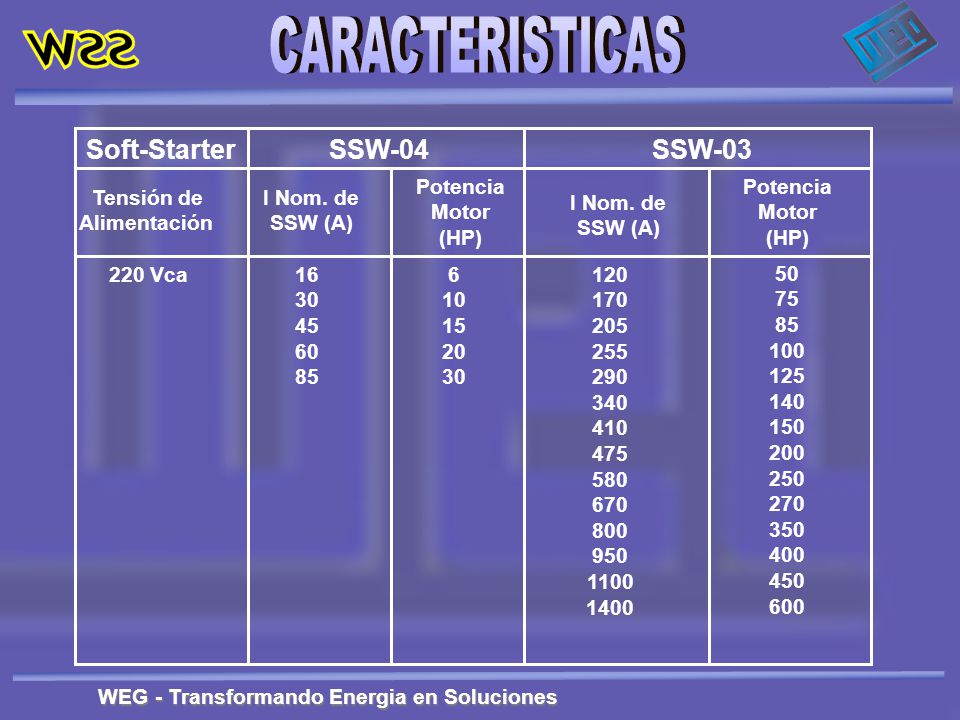

7 Soft-Starter SSW-04 SSW-03
Potencia Motor (HP) Potencia Motor (HP) Tensión de Alimentación I Nom. de SSW (A) I Nom. de SSW (A) 220 Vca

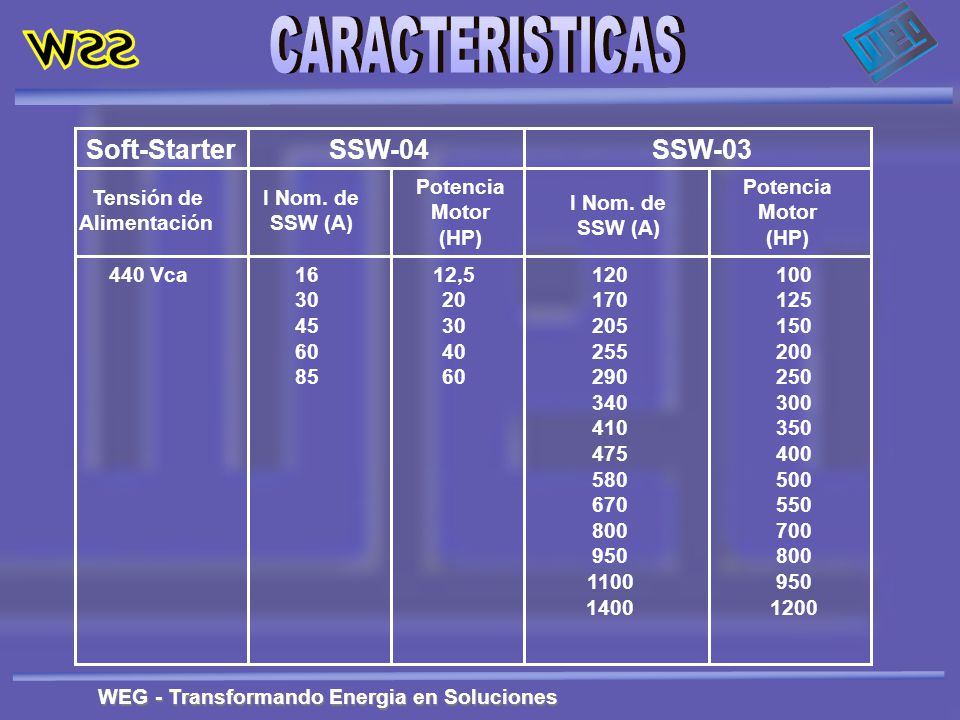

8 Soft-Starter SSW-04 SSW-03
Potencia Motor (HP) Potencia Motor (HP) Tensión de Alimentación I Nom. de SSW (A) I Nom. de SSW (A) 440 Vca 12,

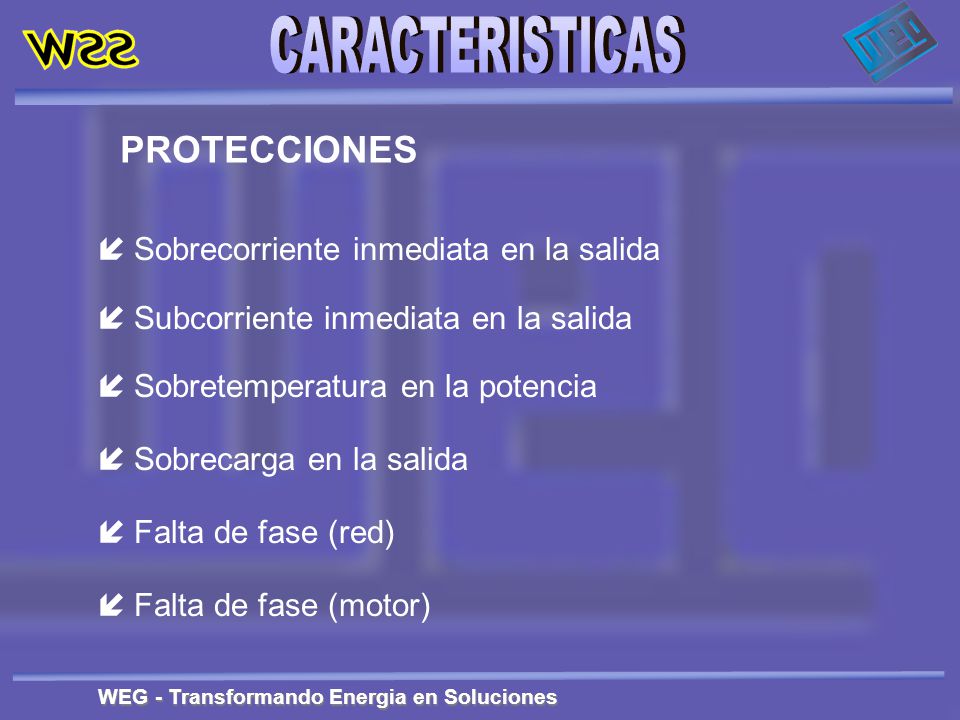

9 PROTECCIONES Sobrecorriente inmediata en la salida
Subcorriente inmediata en la salida Sobretemperatura en la potencia Sobrecarga en la salida Falta de fase (red) Falta de fase (motor)

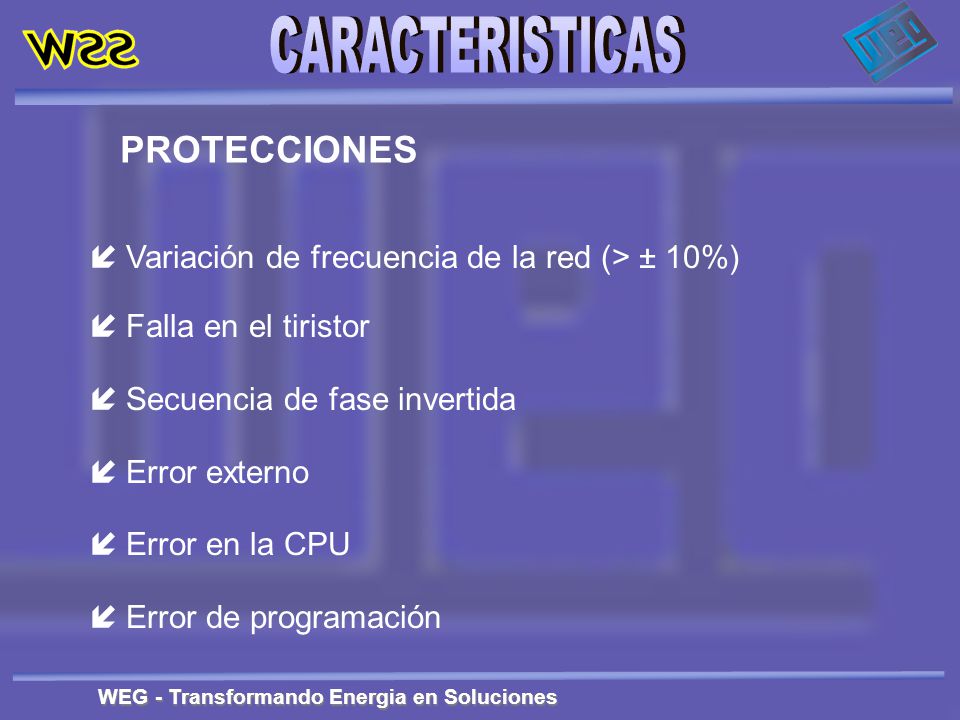

10 PROTECCIONES Variación de frecuencia de la red (> ± 10%)
Falla en el tiristor Secuencia de fase invertida Error externo Error en la CPU Error de programación
