1 Objetivos Calculo de la atenuación por la lluvia para Enlaces Terrenales Calculo de la atenuación por la lluvia para Enlaces Aire-Tierra Calculo de la.

Presentación del tema: "1 Objetivos Calculo de la atenuación por la lluvia para Enlaces Terrenales Calculo de la atenuación por la lluvia para Enlaces Aire-Tierra Calculo de la."— Transcripción de la presentación:

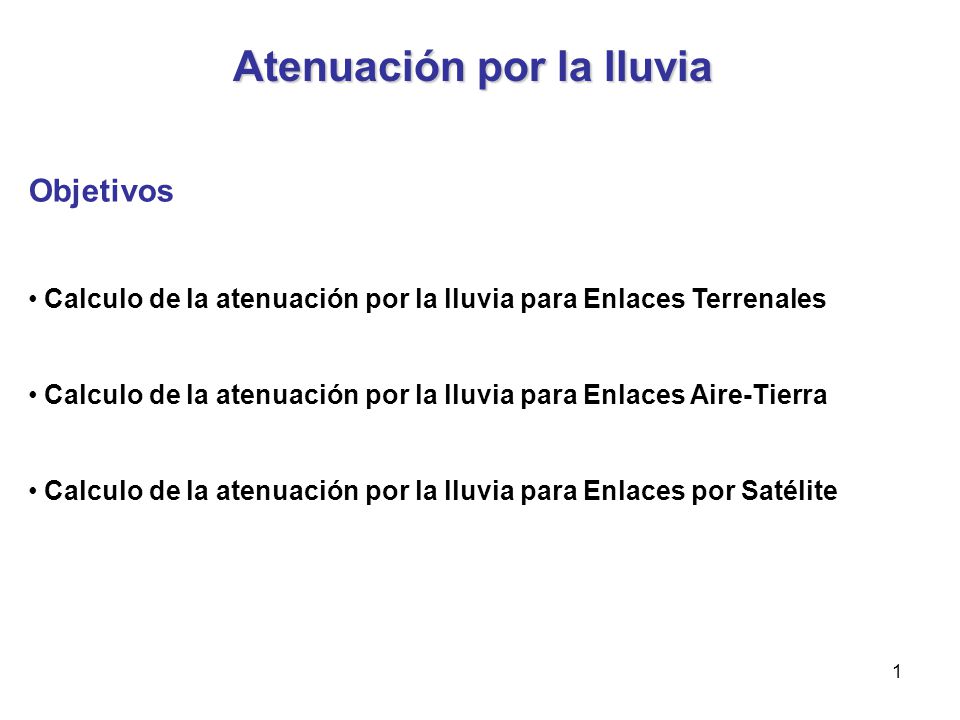

1 1 Objetivos Calculo de la atenuación por la lluvia para Enlaces Terrenales Calculo de la atenuación por la lluvia para Enlaces Aire-Tierra Calculo de la atenuación por la lluvia para Enlaces por Satélite Atenuación por la lluvia

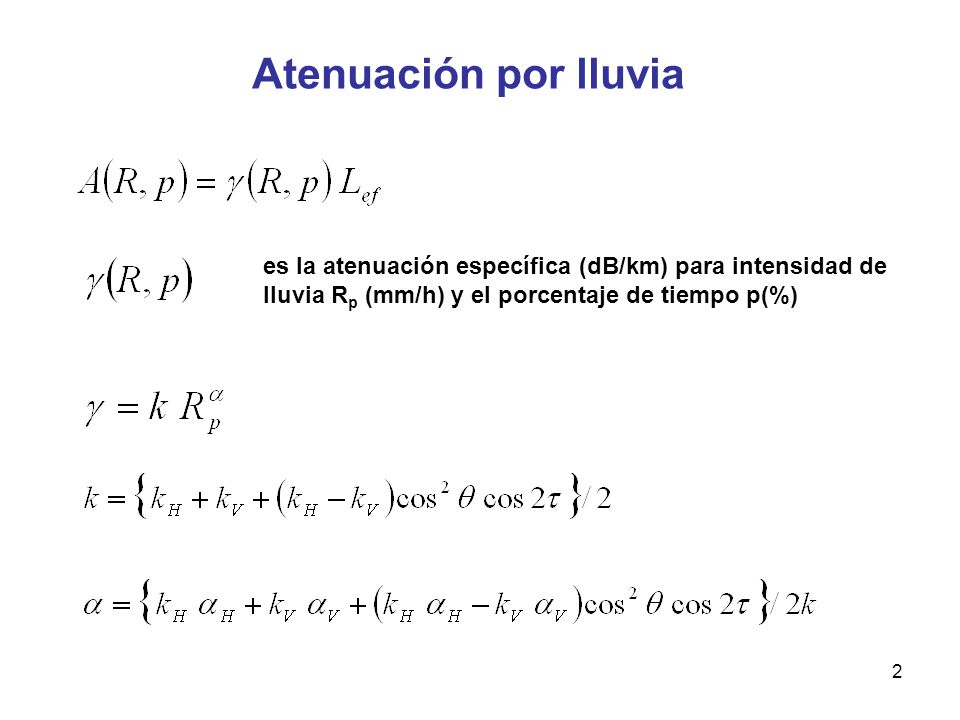

2 2 Atenuación por lluvia es la atenuación específica (dB/km) para intensidad de lluvia R p (mm/h) y el porcentaje de tiempo p(%)

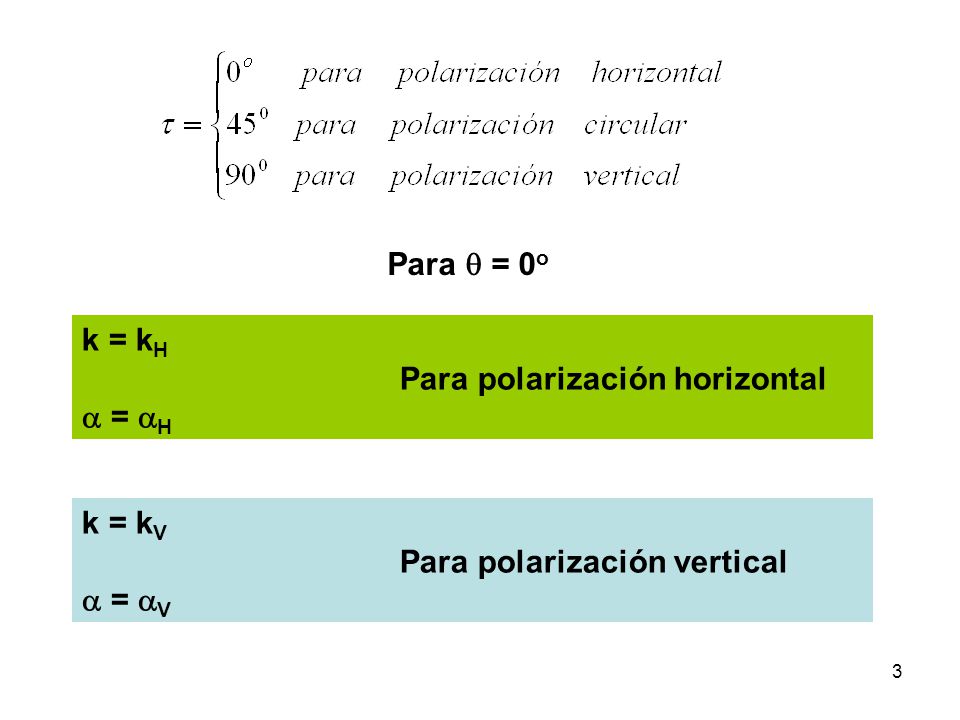

3 3 Para  = 0 o k = k H Para polarización horizontal  =  H k = k V Para polarización vertical  =  V

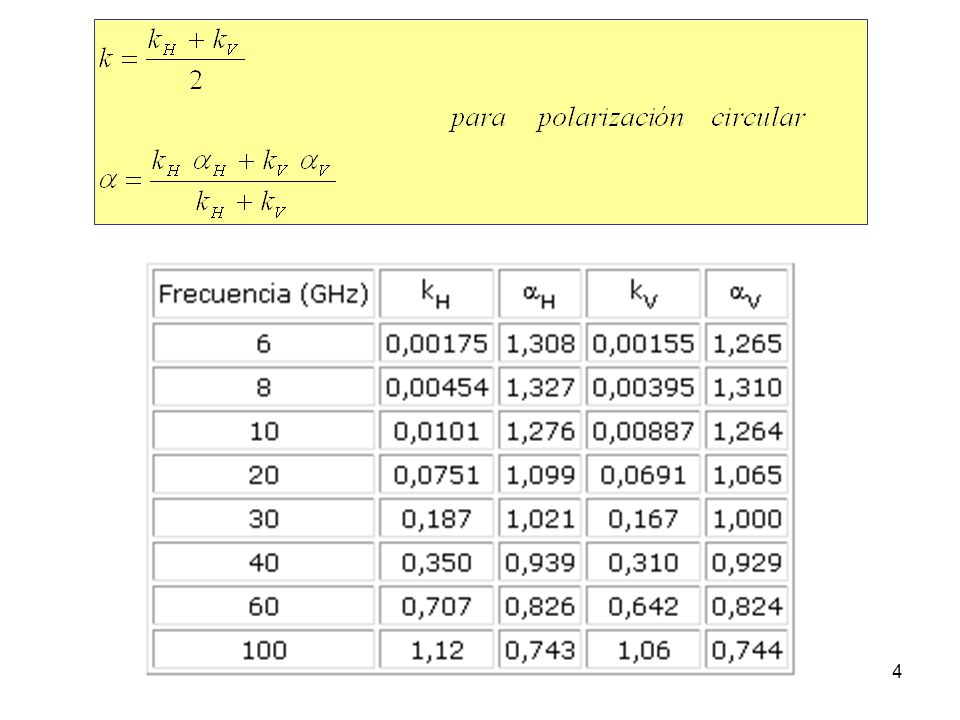

4 4

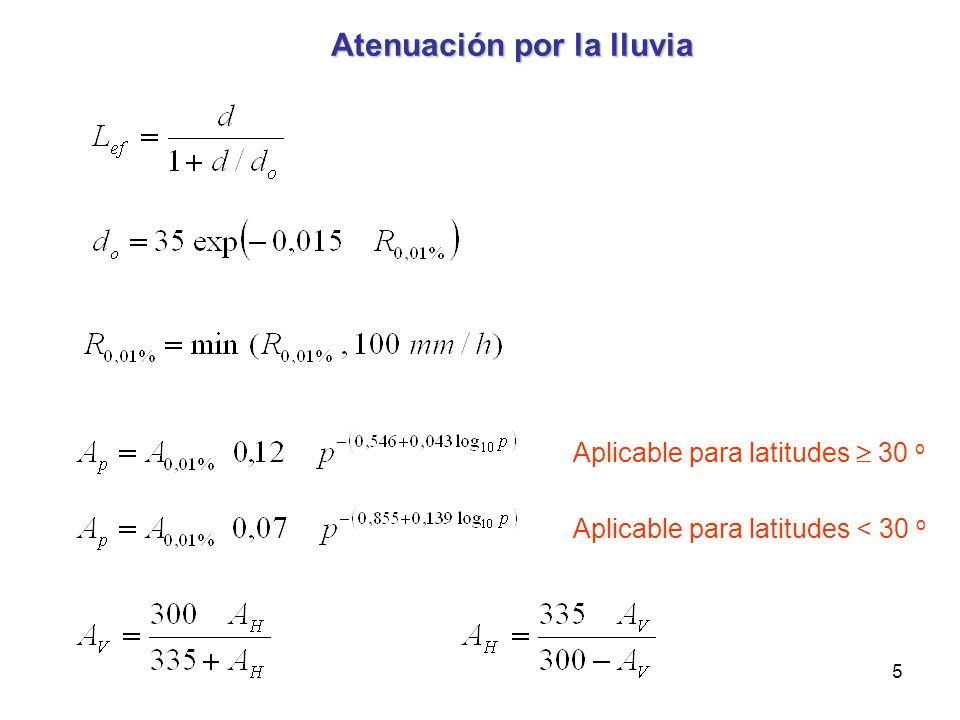

5 5 Aplicable para latitudes  30 o Aplicable para latitudes < 30 o Atenuación por la lluvia

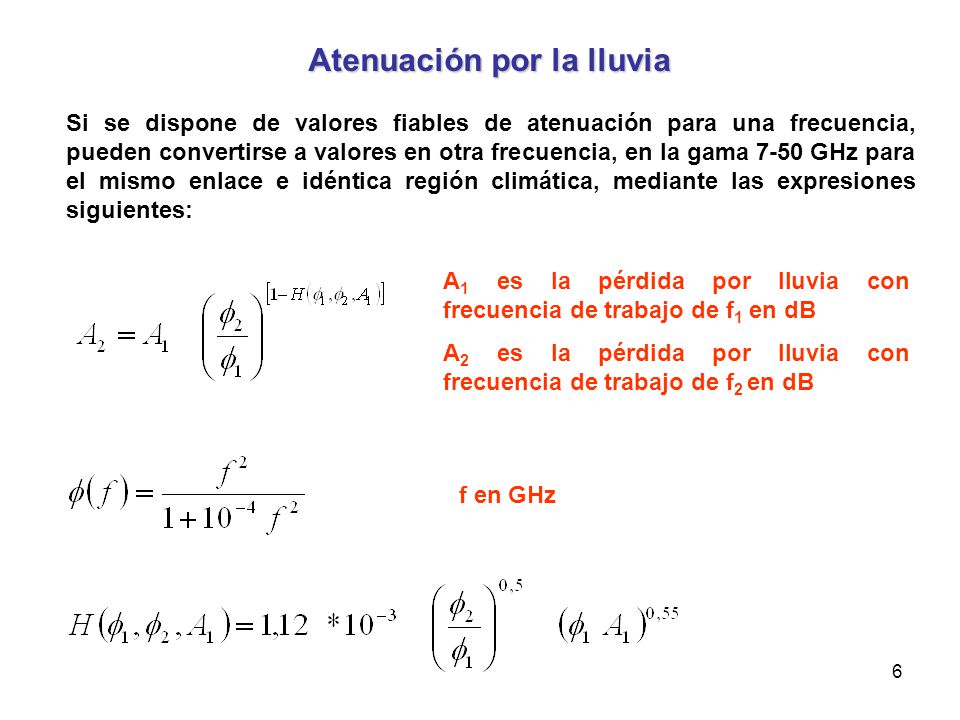

6 6 A 1 es la pérdida por lluvia con frecuencia de trabajo de f 1 en dB A 2 es la pérdida por lluvia con frecuencia de trabajo de f 2 en dB f en GHz Atenuación por la lluvia Si se dispone de valores fiables de atenuación para una frecuencia, pueden convertirse a valores en otra frecuencia, en la gama 7-50 GHz para el mismo enlace e idéntica región climática, mediante las expresiones siguientes:

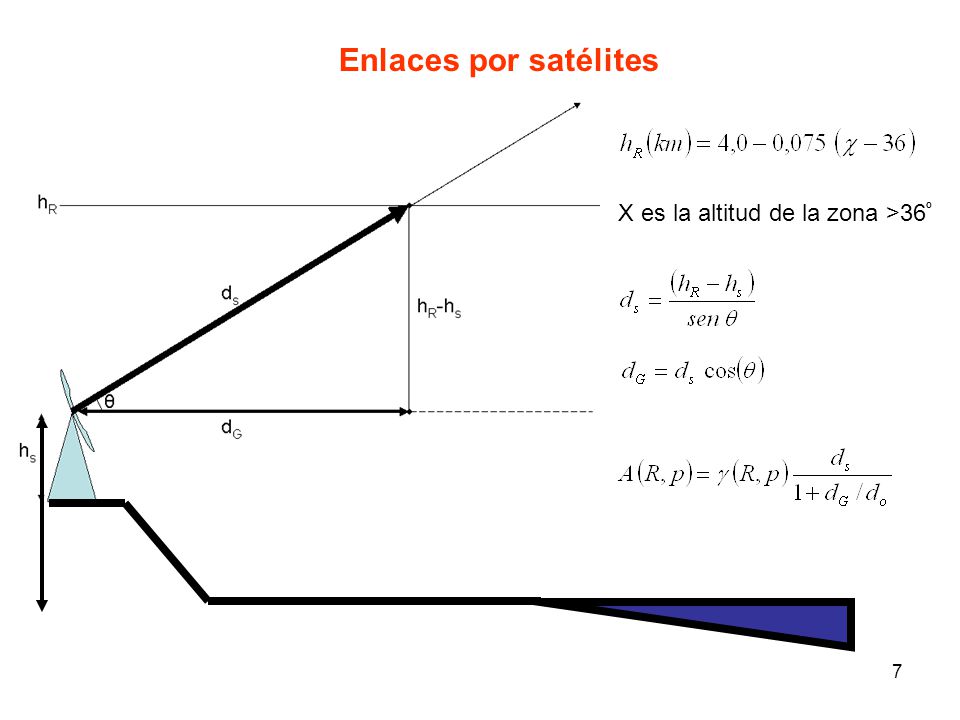

7 7 Enlaces por satélites X es la altitud de la zona >36 º

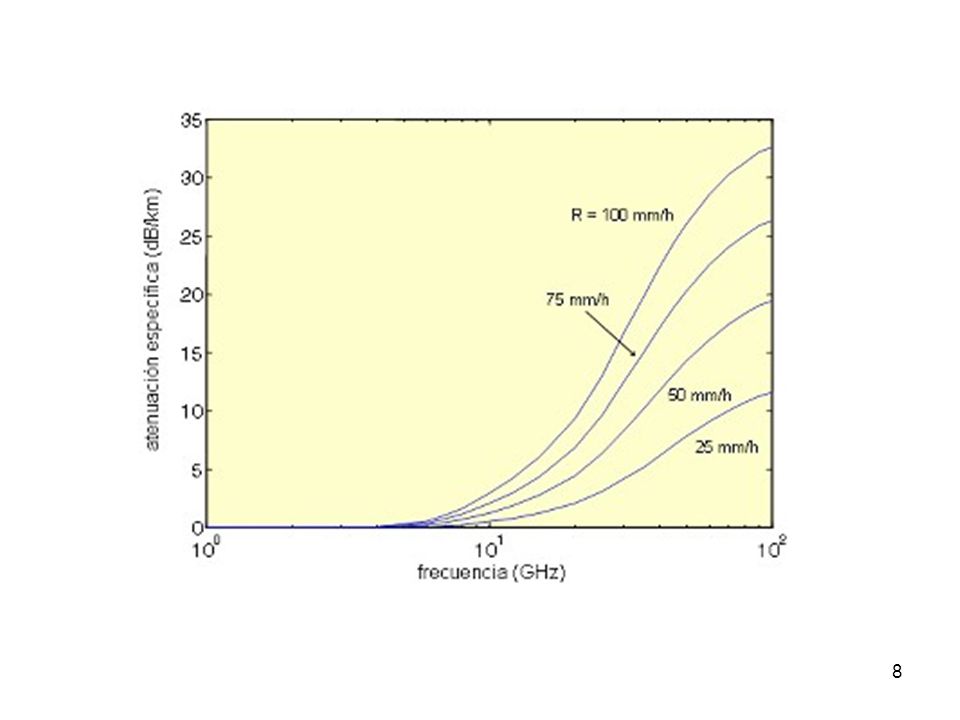

8 8

9 9

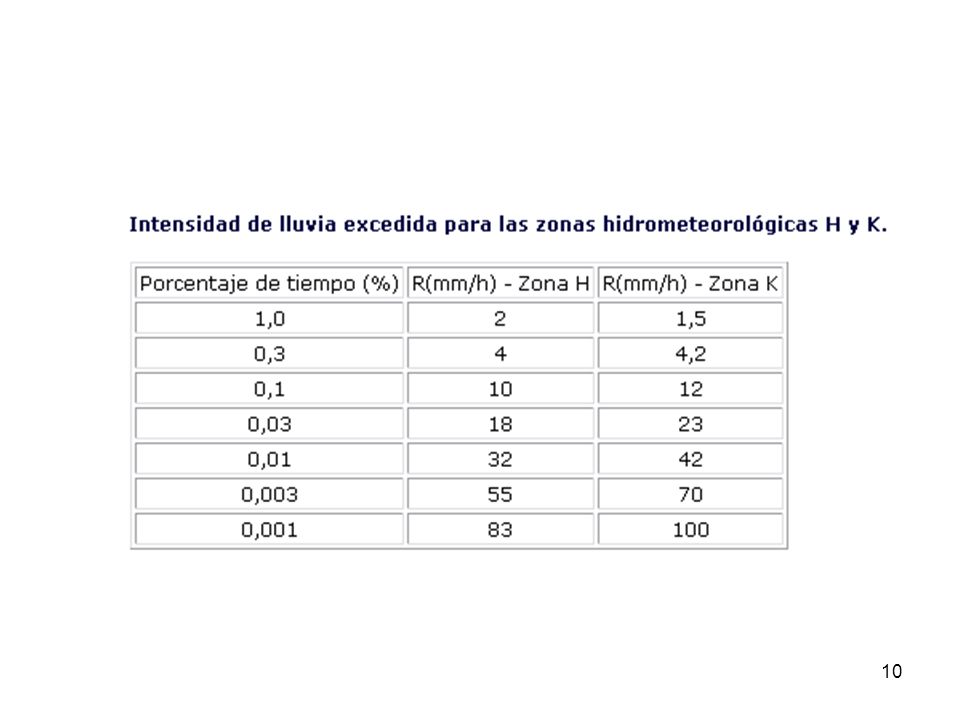

10 10

11 11

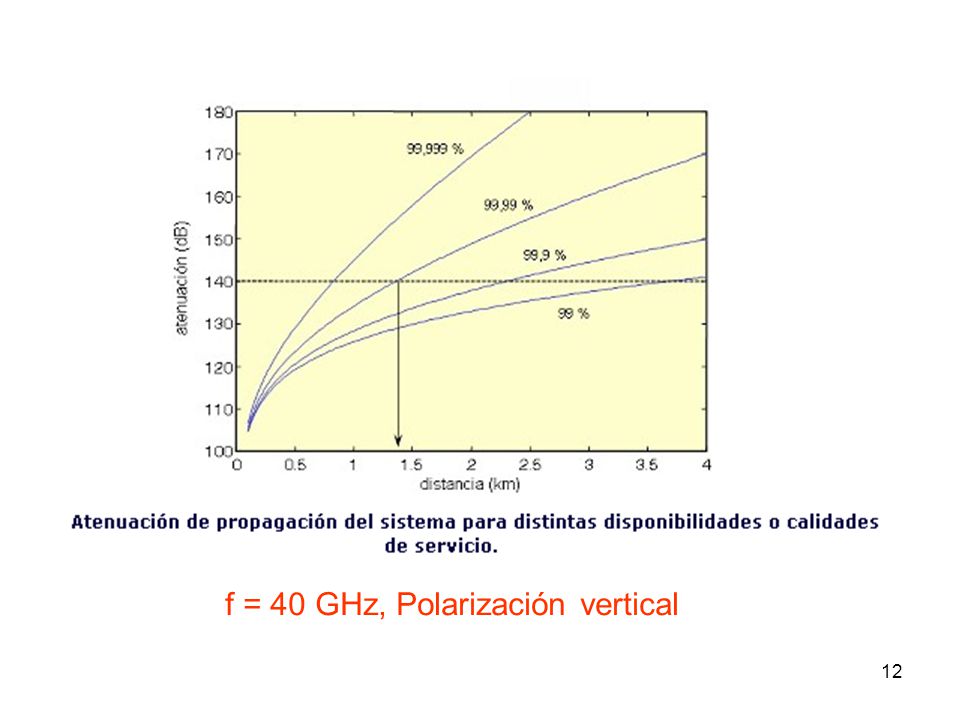

12 12 f = 40 GHz, Polarización vertical
