(Field Programmable Gate Array)

Presentación del tema: "(Field Programmable Gate Array)"— Transcripción de la presentación:

1 (Field Programmable Gate Array)
FPGA (Field Programmable Gate Array)

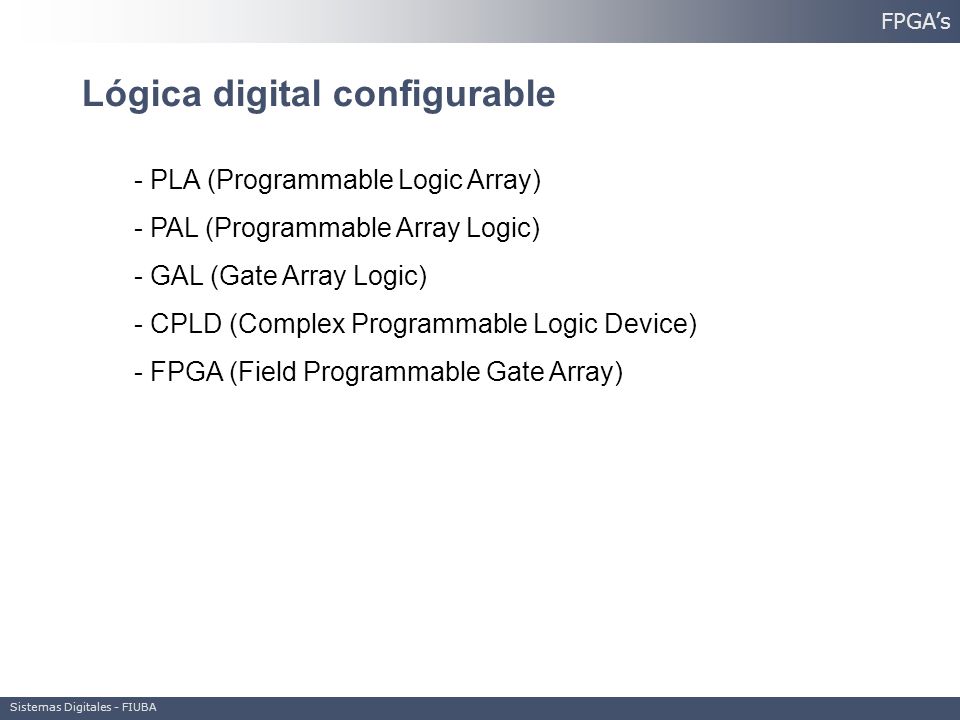

2 Lógica digital configurable
FPGA’s Lógica digital configurable PLA (Programmable Logic Array) PAL (Programmable Array Logic) GAL (Gate Array Logic) CPLD (Complex Programmable Logic Device) FPGA (Field Programmable Gate Array) Sistemas Digitales - FIUBA

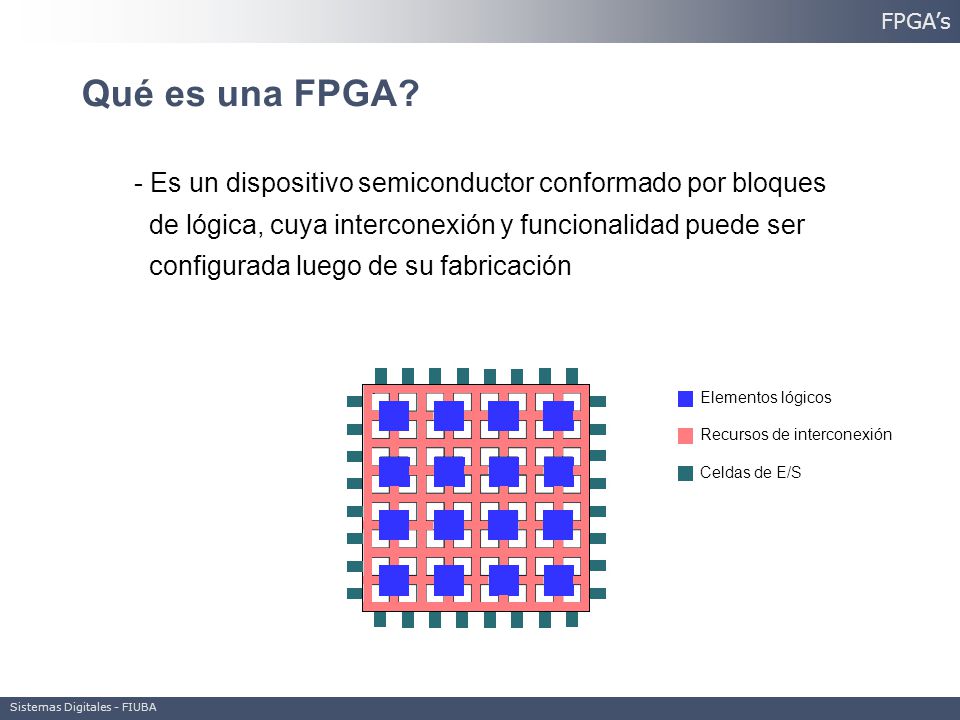

3 FPGA’s Qué es una FPGA? Es un dispositivo semiconductor conformado por bloques de lógica, cuya interconexión y funcionalidad puede ser configurada luego de su fabricación Elementos lógicos Recursos de interconexión Celdas de E/S Sistemas Digitales - FIUBA

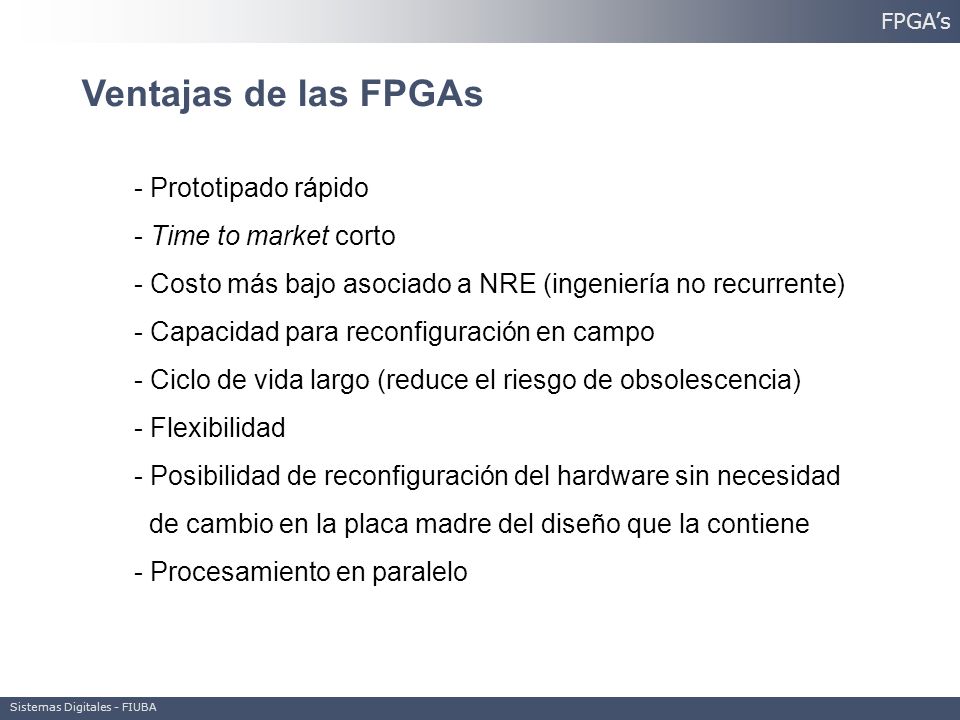

4 Ventajas de las FPGAs Prototipado rápido Time to market corto
Costo más bajo asociado a NRE (ingeniería no recurrente) Capacidad para reconfiguración en campo Ciclo de vida largo (reduce el riesgo de obsolescencia) Flexibilidad Posibilidad de reconfiguración del hardware sin necesidad de cambio en la placa madre del diseño que la contiene Procesamiento en paralelo Sistemas Digitales - FIUBA

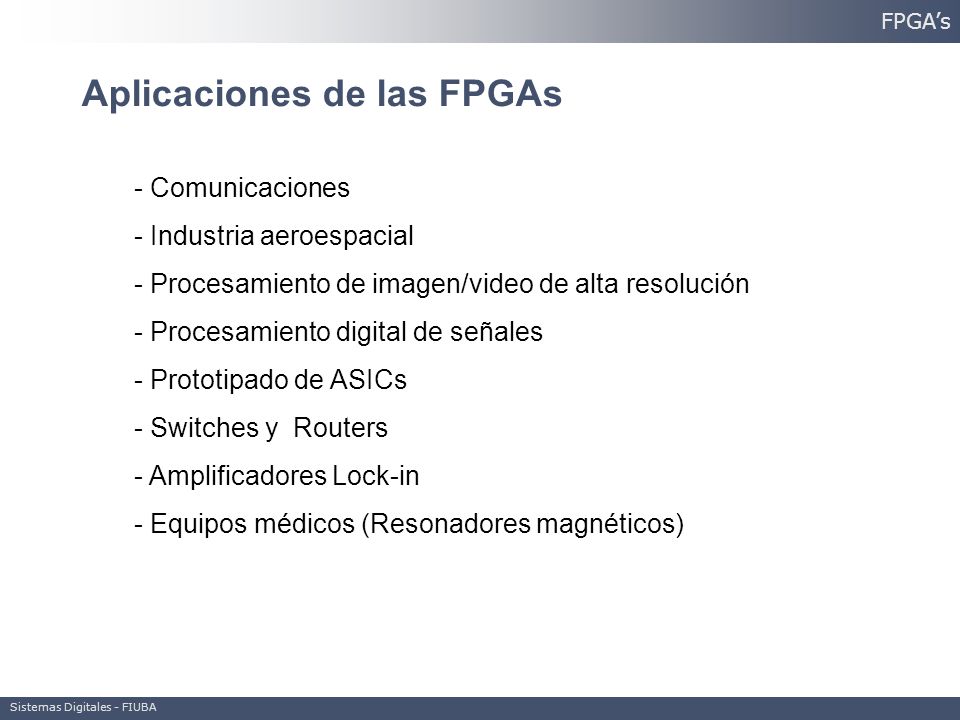

5 Aplicaciones de las FPGAs
Comunicaciones Industria aeroespacial Procesamiento de imagen/video de alta resolución Procesamiento digital de señales Prototipado de ASICs Switches y Routers Amplificadores Lock-in Equipos médicos (Resonadores magnéticos) Sistemas Digitales - FIUBA

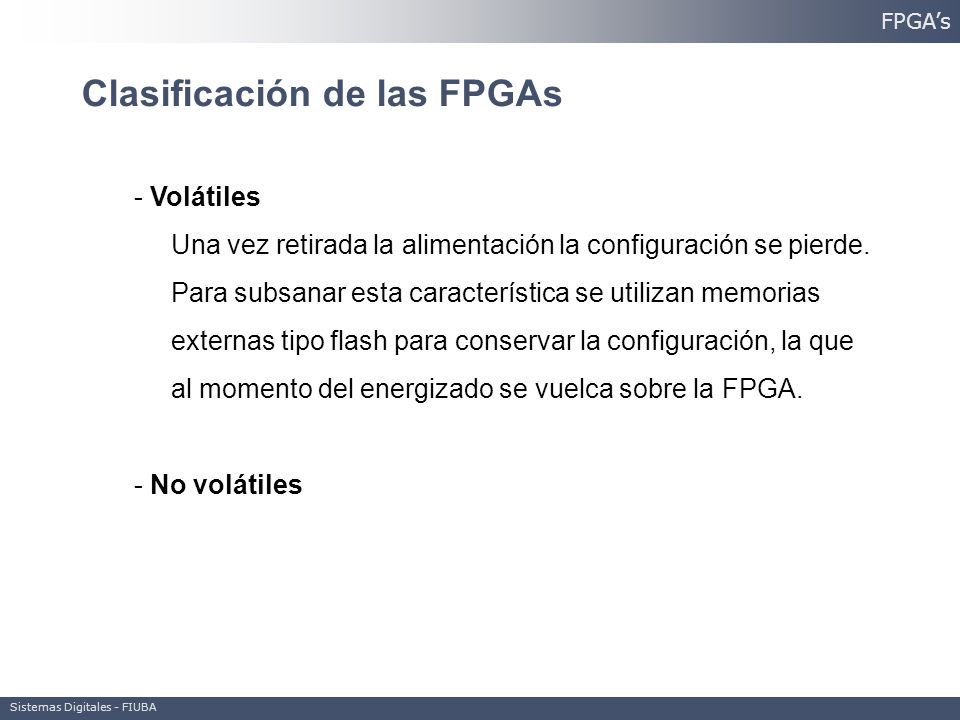

6 Clasificación de las FPGAs
Volátiles Una vez retirada la alimentación la configuración se pierde. Para subsanar esta característica se utilizan memorias externas tipo flash para conservar la configuración, la que al momento del energizado se vuelca sobre la FPGA. No volátiles Sistemas Digitales - FIUBA

7 Empresas fabricantes de FPGAs
Xilinx Altera Lattice Semiconductor Microsemi (Actel) QuickLogic Sistemas Digitales - FIUBA

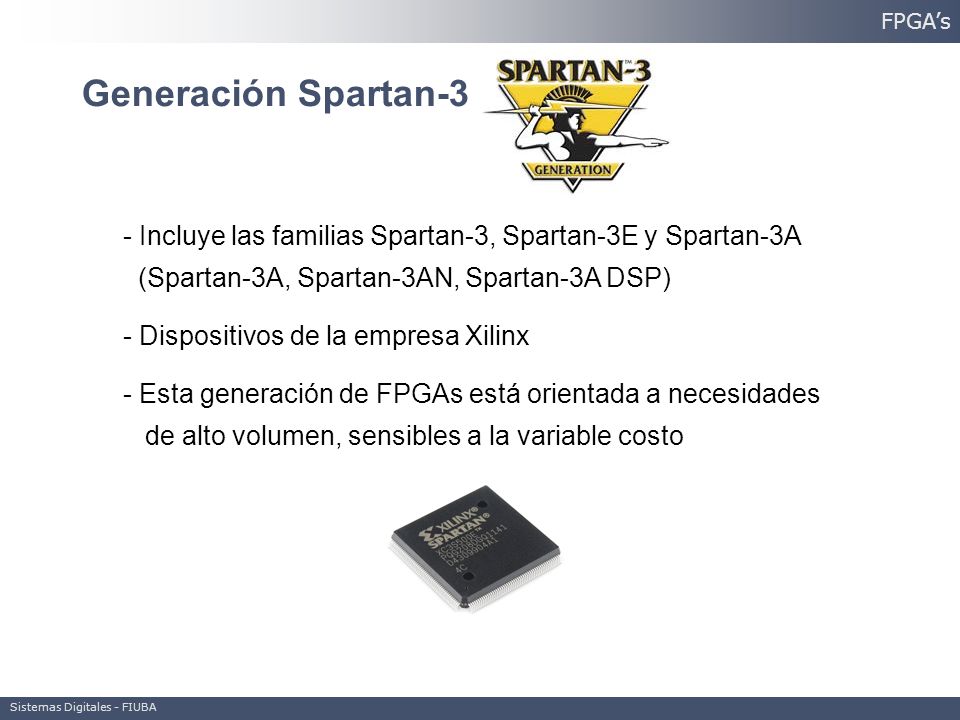

8 FPGA’s Generación Spartan-3 - Incluye las familias Spartan-3, Spartan-3E y Spartan-3A (Spartan-3A, Spartan-3AN, Spartan-3A DSP) - Dispositivos de la empresa Xilinx - Esta generación de FPGAs está orientada a necesidades de alto volumen, sensibles a la variable costo Sistemas Digitales - FIUBA

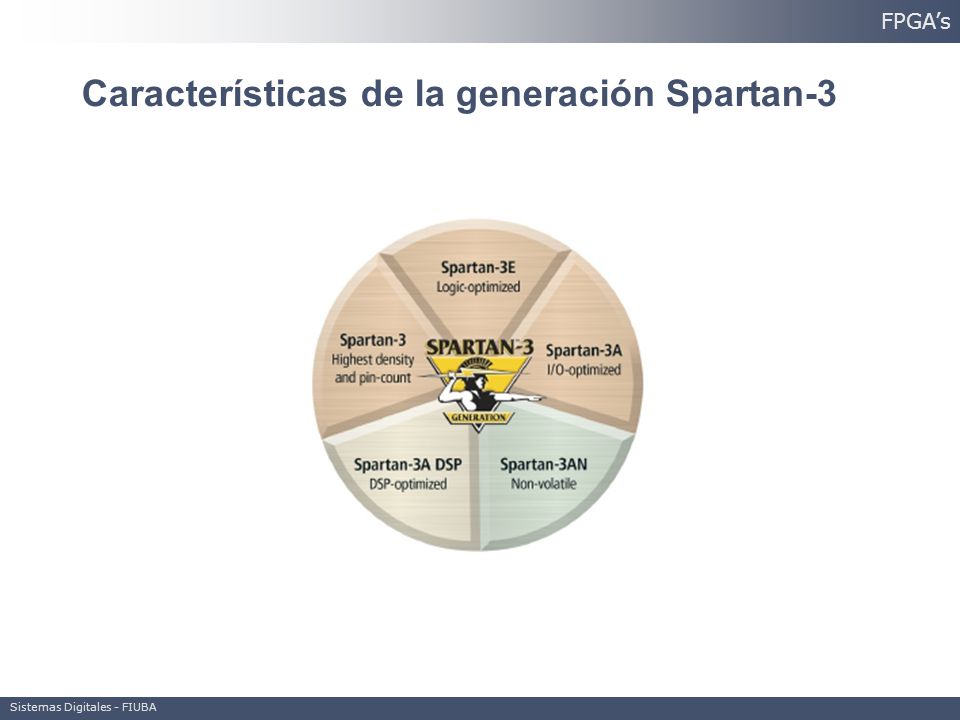

9 Características de la generación Spartan-3
FPGA’s Características de la generación Spartan-3 Sistemas Digitales - FIUBA

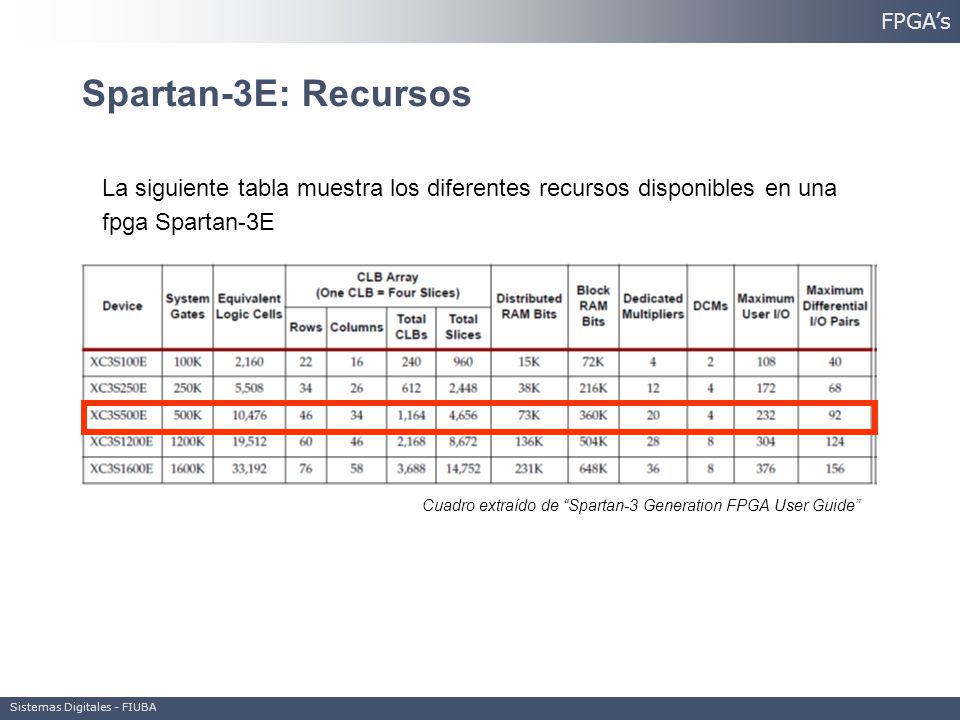

10 FPGA’s Spartan-3E: Recursos La siguiente tabla muestra los diferentes recursos disponibles en una fpga Spartan-3E Cuadro extraído de “Spartan-3 Generation FPGA User Guide” Sistemas Digitales - FIUBA

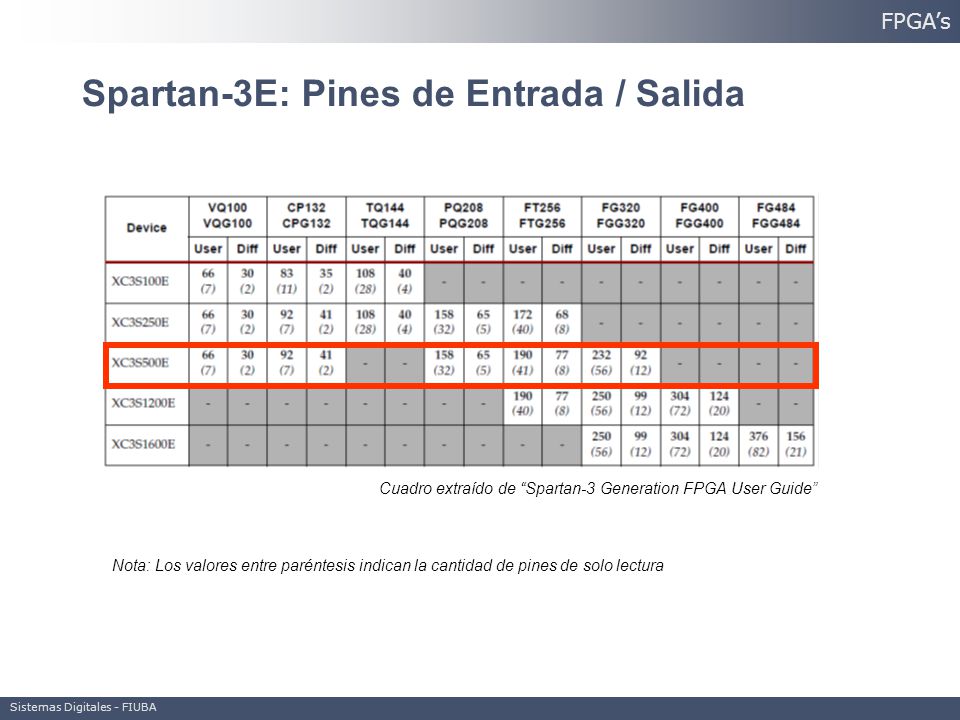

11 Spartan-3E: Pines de Entrada / Salida
FPGA’s Spartan-3E: Pines de Entrada / Salida Cuadro extraído de “Spartan-3 Generation FPGA User Guide” Nota: Los valores entre paréntesis indican la cantidad de pines de solo lectura Sistemas Digitales - FIUBA

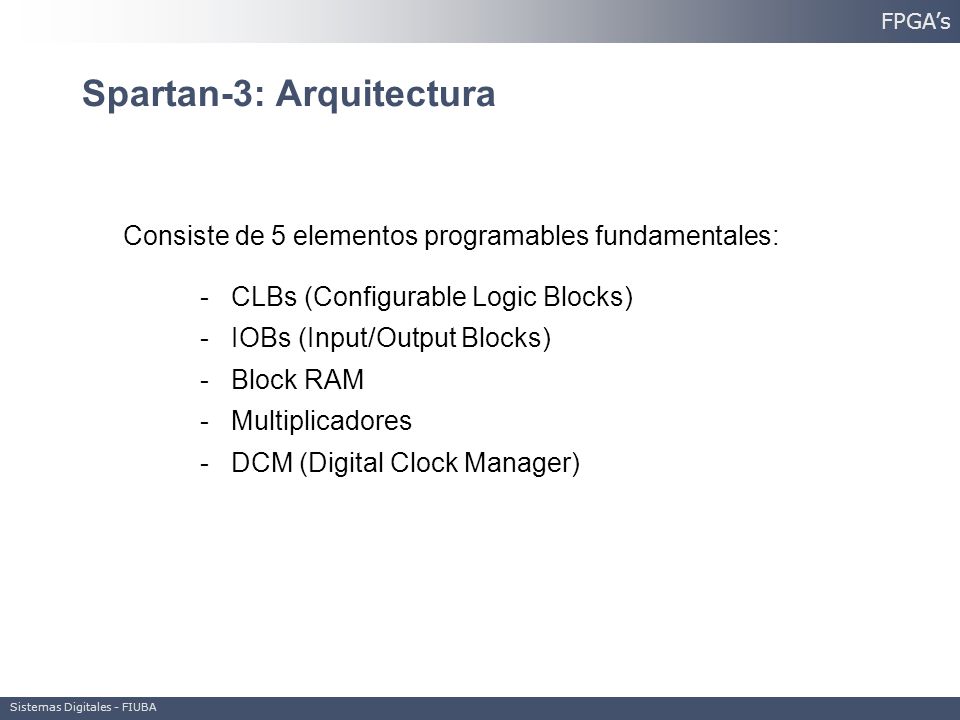

12 Spartan-3: Arquitectura
FPGA’s Spartan-3: Arquitectura Consiste de 5 elementos programables fundamentales: CLBs (Configurable Logic Blocks) IOBs (Input/Output Blocks) Block RAM Multiplicadores DCM (Digital Clock Manager) Sistemas Digitales - FIUBA

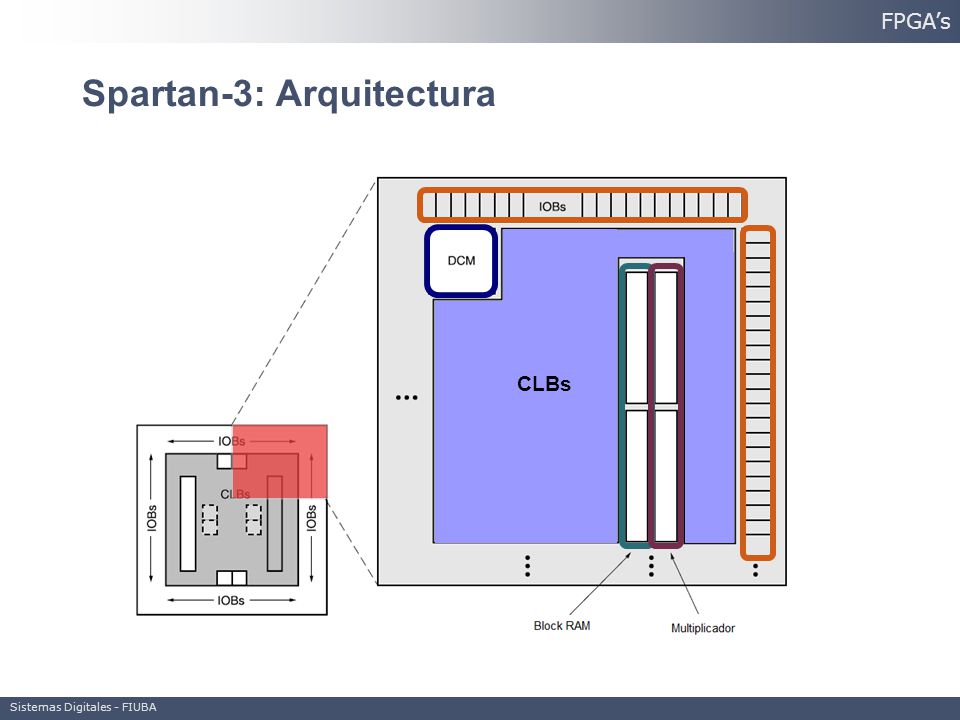

13 Spartan-3: Arquitectura
FPGA’s Spartan-3: Arquitectura CLBs Sistemas Digitales - FIUBA

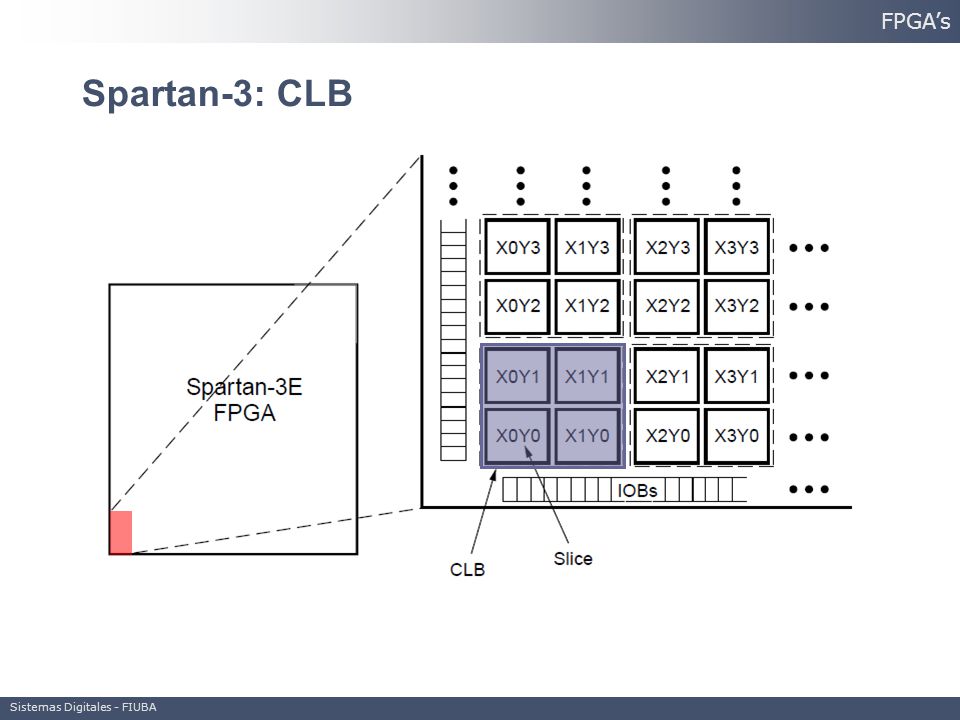

14 FPGA’s Spartan-3: CLB Sistemas Digitales - FIUBA

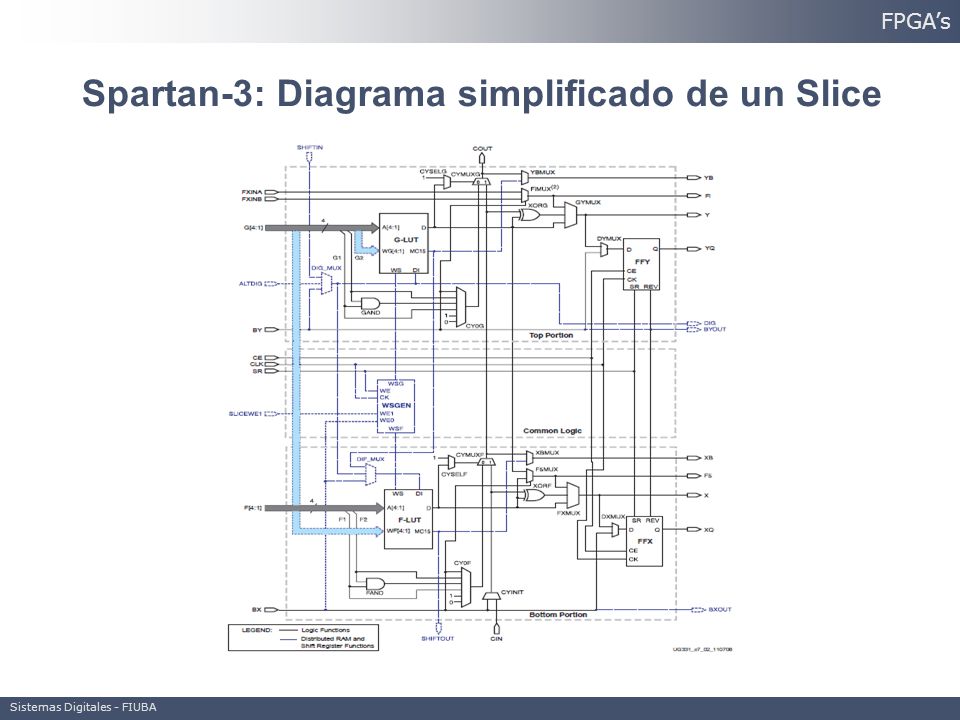

15 Spartan-3: Diagrama simplificado de un Slice
FPGA’s Spartan-3: Diagrama simplificado de un Slice Sistemas Digitales - FIUBA

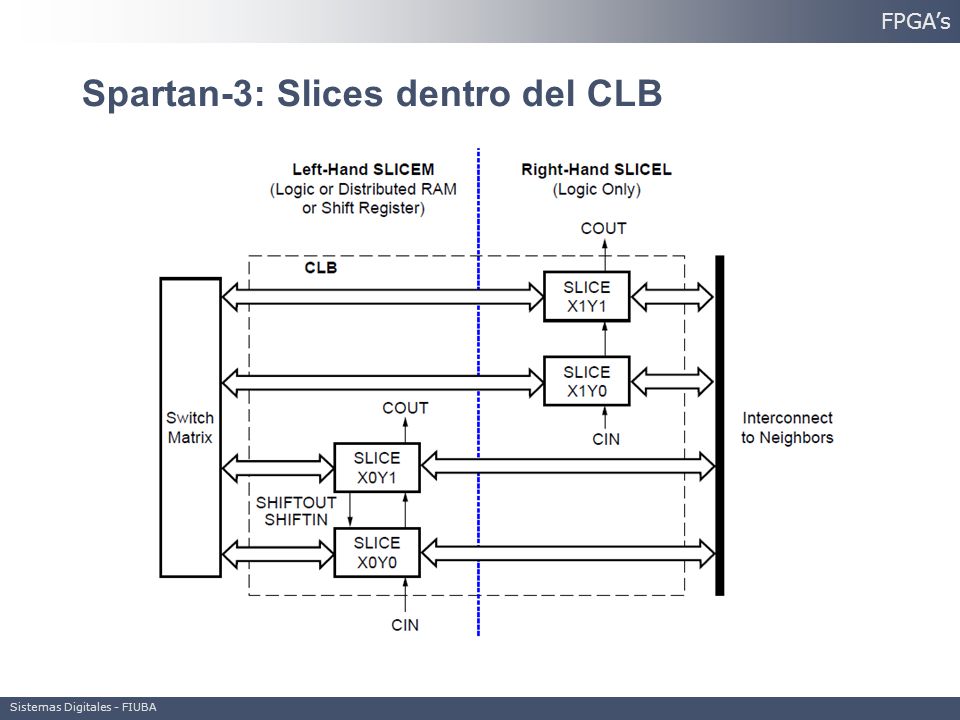

16 Spartan-3: Slices dentro del CLB
FPGA’s Spartan-3: Slices dentro del CLB Sistemas Digitales - FIUBA

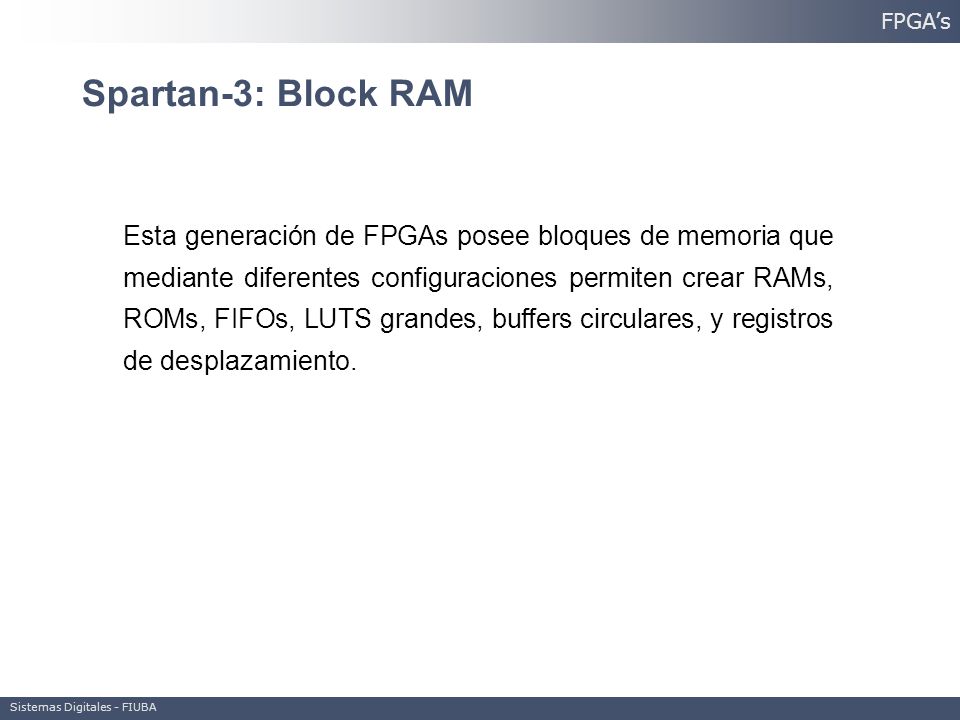

17 FPGA’s Spartan-3: Block RAM Esta generación de FPGAs posee bloques de memoria que mediante diferentes configuraciones permiten crear RAMs, ROMs, FIFOs, LUTS grandes, buffers circulares, y registros de desplazamiento. Sistemas Digitales - FIUBA

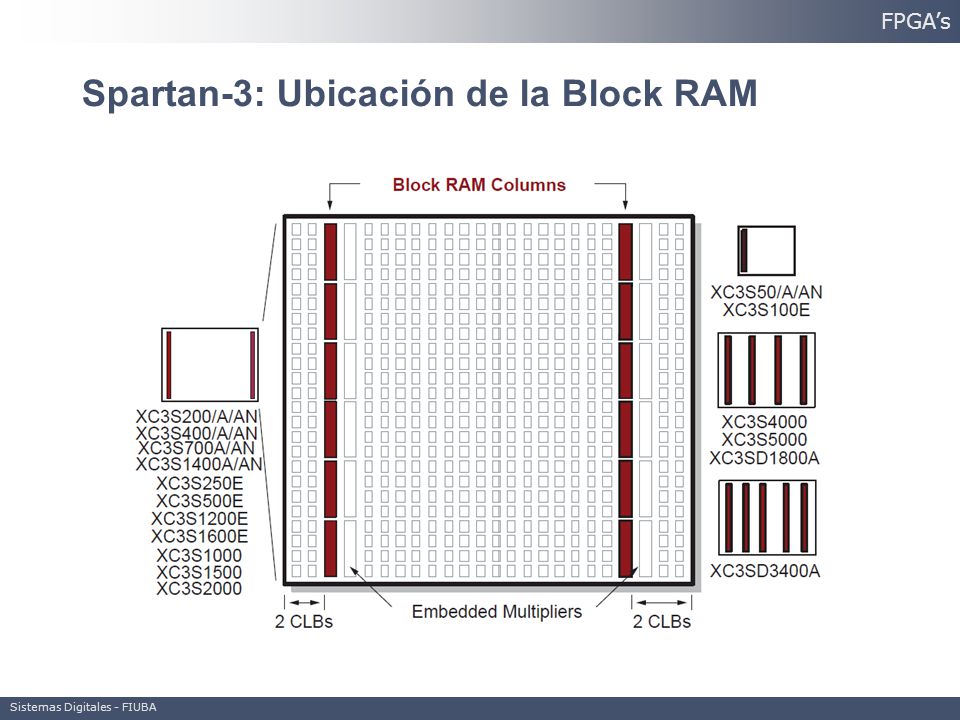

18 Spartan-3: Ubicación de la Block RAM
FPGA’s Spartan-3: Ubicación de la Block RAM Sistemas Digitales - FIUBA

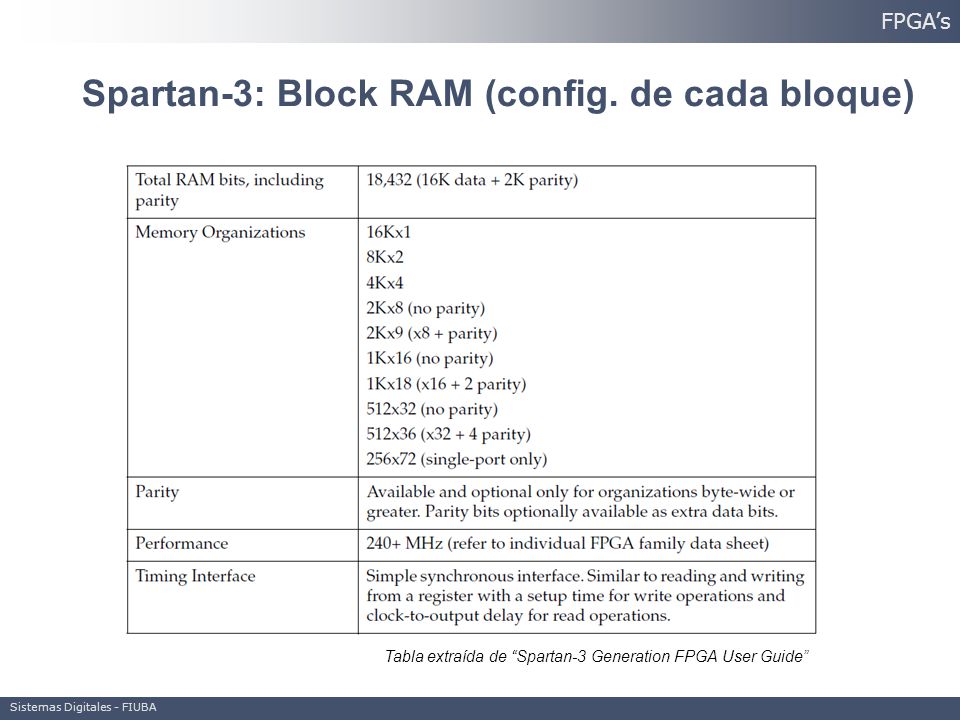

19 Spartan-3: Block RAM (config. de cada bloque)
FPGA’s Spartan-3: Block RAM (config. de cada bloque) Tabla extraída de “Spartan-3 Generation FPGA User Guide” Sistemas Digitales - FIUBA

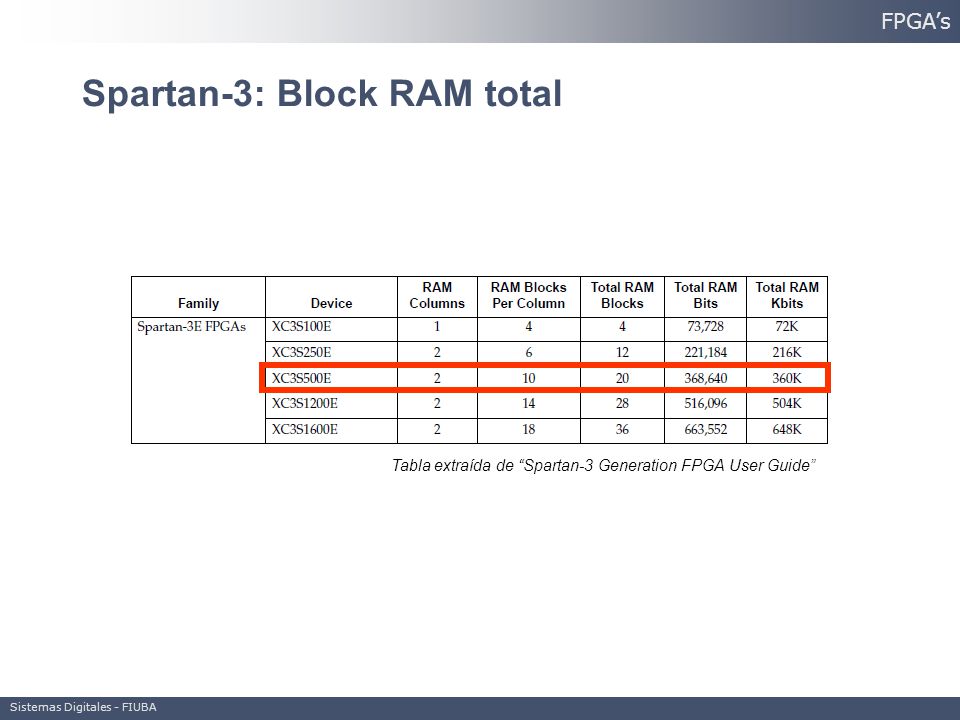

20 Spartan-3: Block RAM total
FPGA’s Spartan-3: Block RAM total Tabla extraída de “Spartan-3 Generation FPGA User Guide” Sistemas Digitales - FIUBA

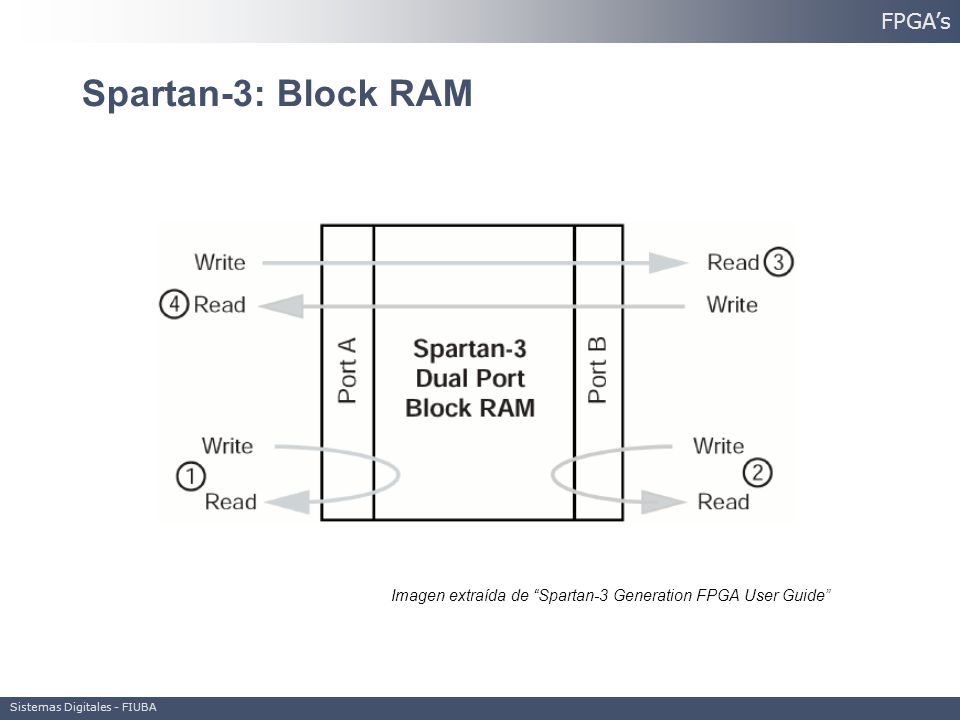

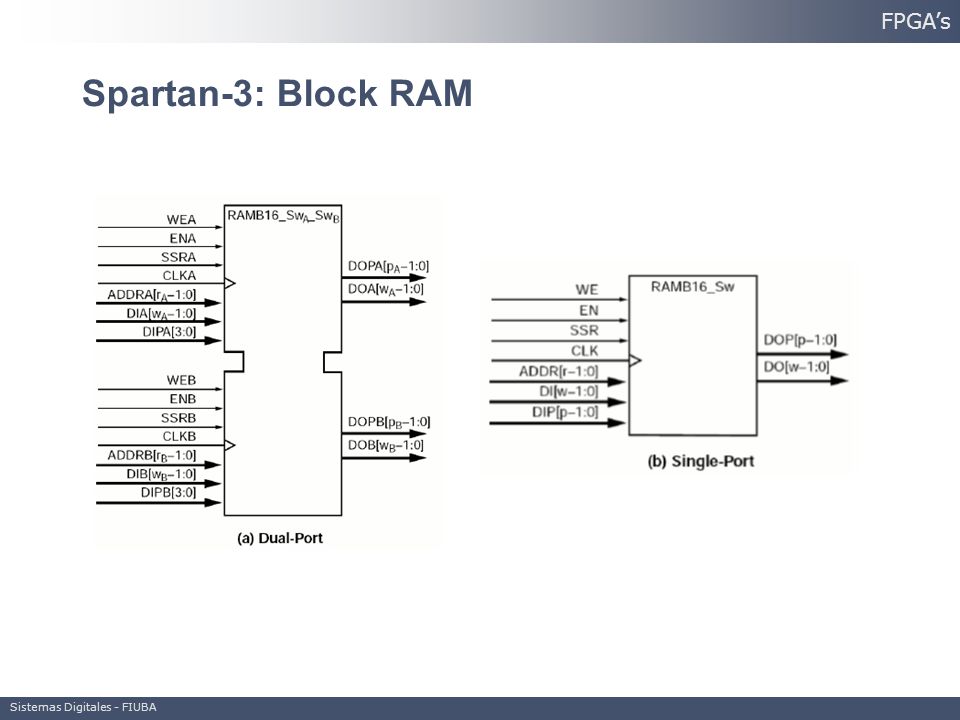

21 Spartan-3: Block RAM FPGA’s
Imagen extraída de “Spartan-3 Generation FPGA User Guide” Sistemas Digitales - FIUBA

22 FPGA’s Spartan-3: Block RAM Sistemas Digitales - FIUBA

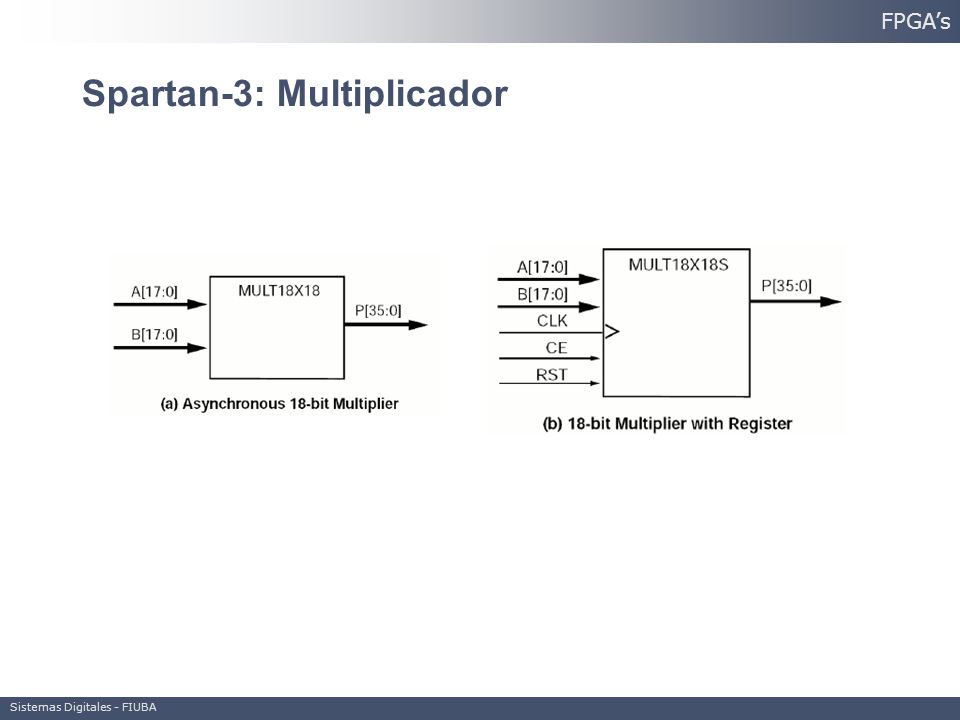

23 Spartan-3: Multiplicador
FPGA’s Spartan-3: Multiplicador Sistemas Digitales - FIUBA

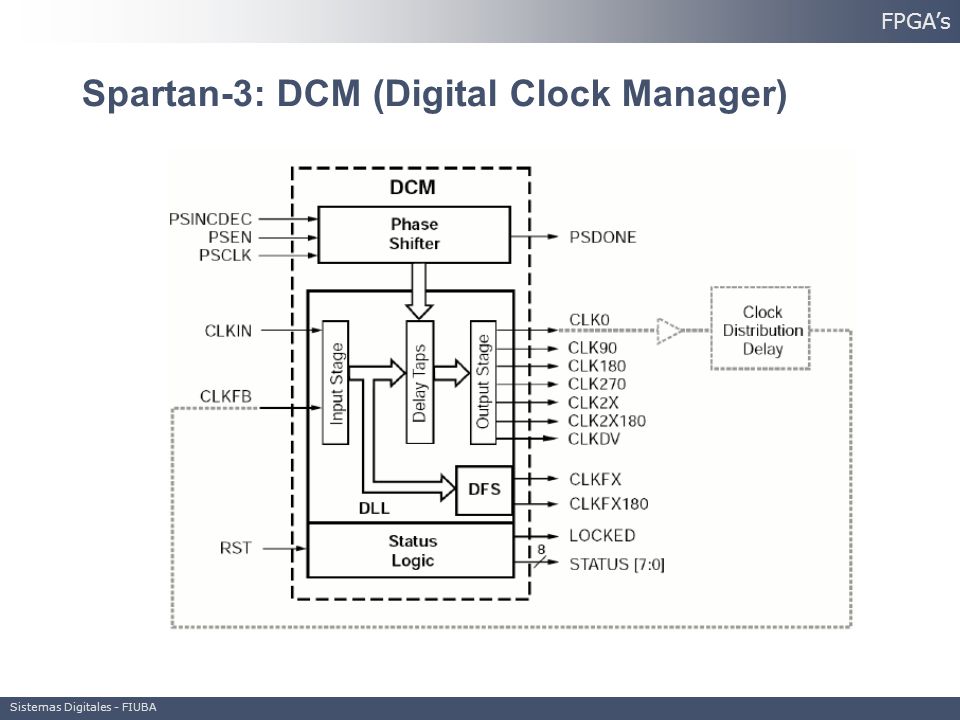

24 Spartan-3: DCM (Digital Clock Manager)
FPGA’s Spartan-3: DCM (Digital Clock Manager) Sistemas Digitales - FIUBA

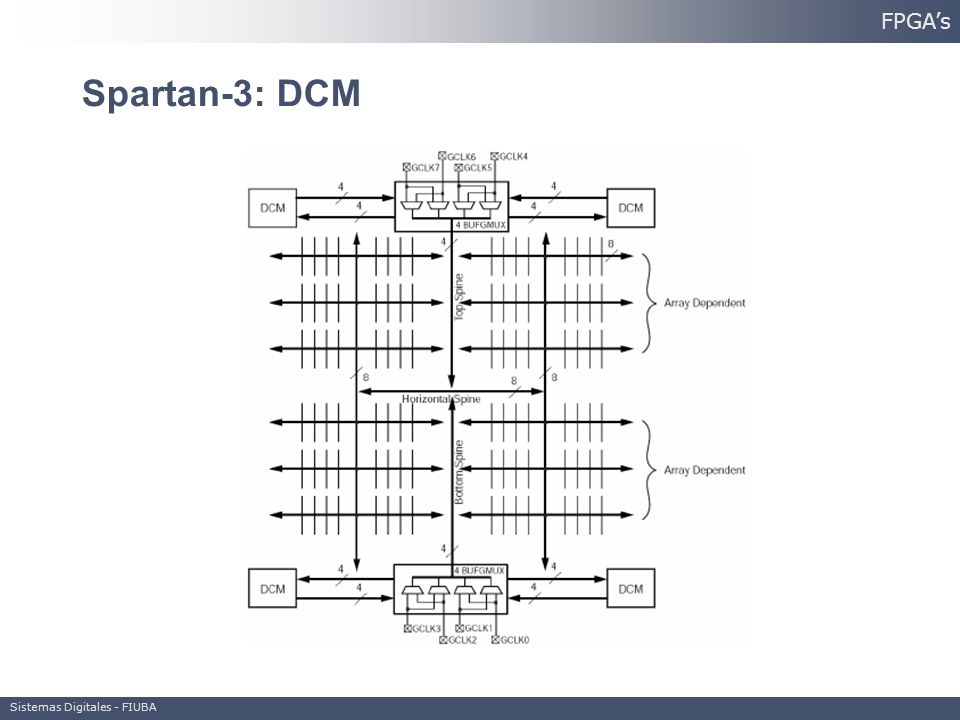

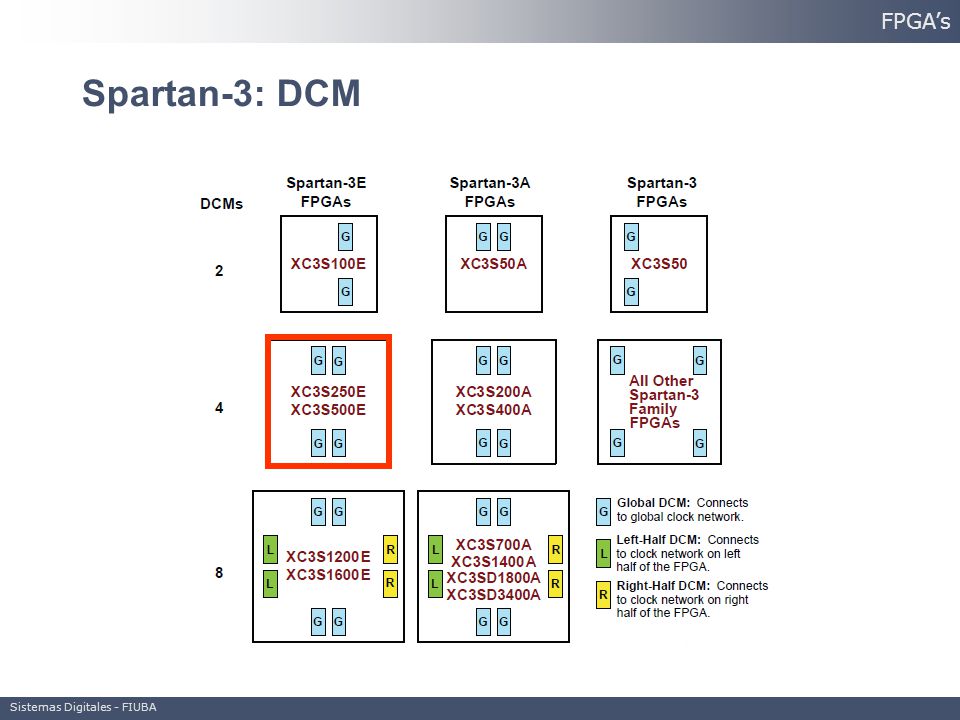

25 FPGA’s Spartan-3: DCM Sistemas Digitales - FIUBA

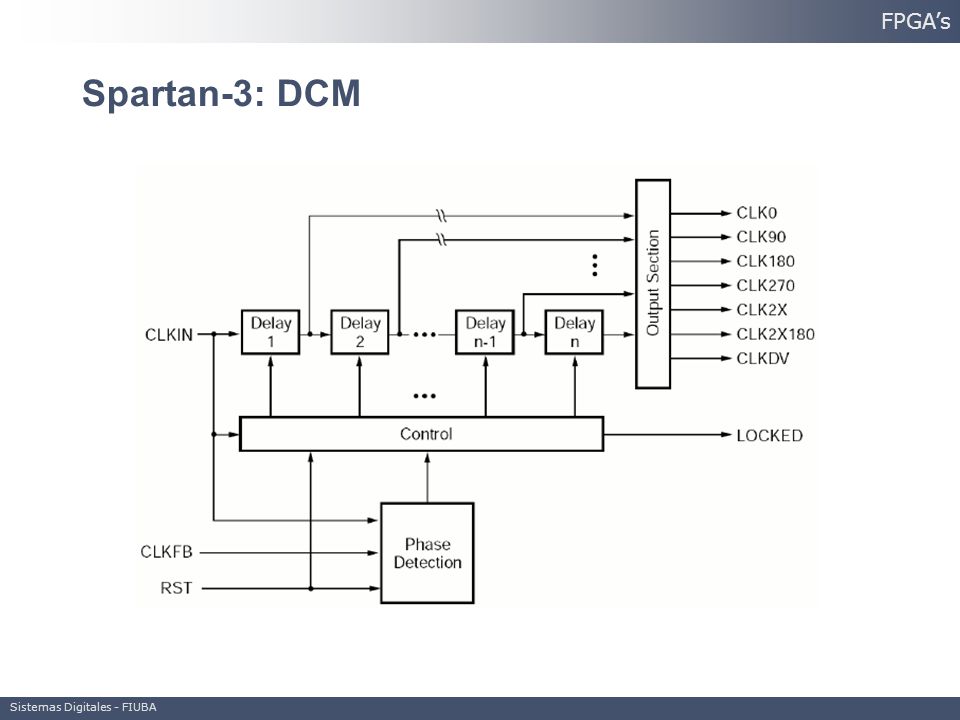

26 FPGA’s Spartan-3: DCM Sistemas Digitales - FIUBA

27 FPGA’s Spartan-3: DCM Sistemas Digitales - FIUBA

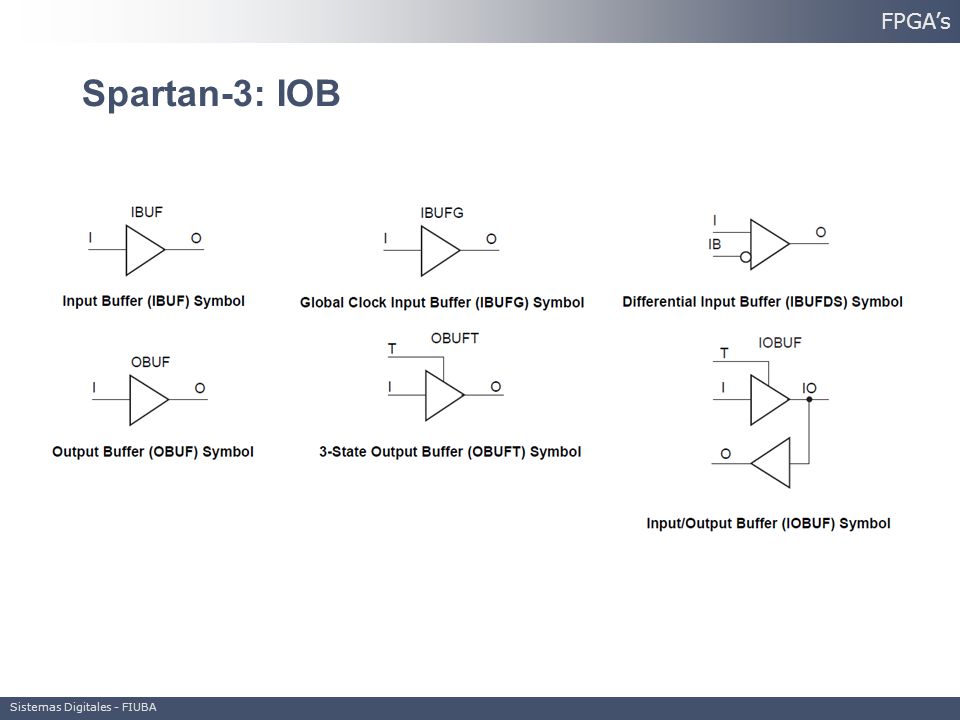

28 FPGA’s Spartan-3: IOB Sistemas Digitales - FIUBA

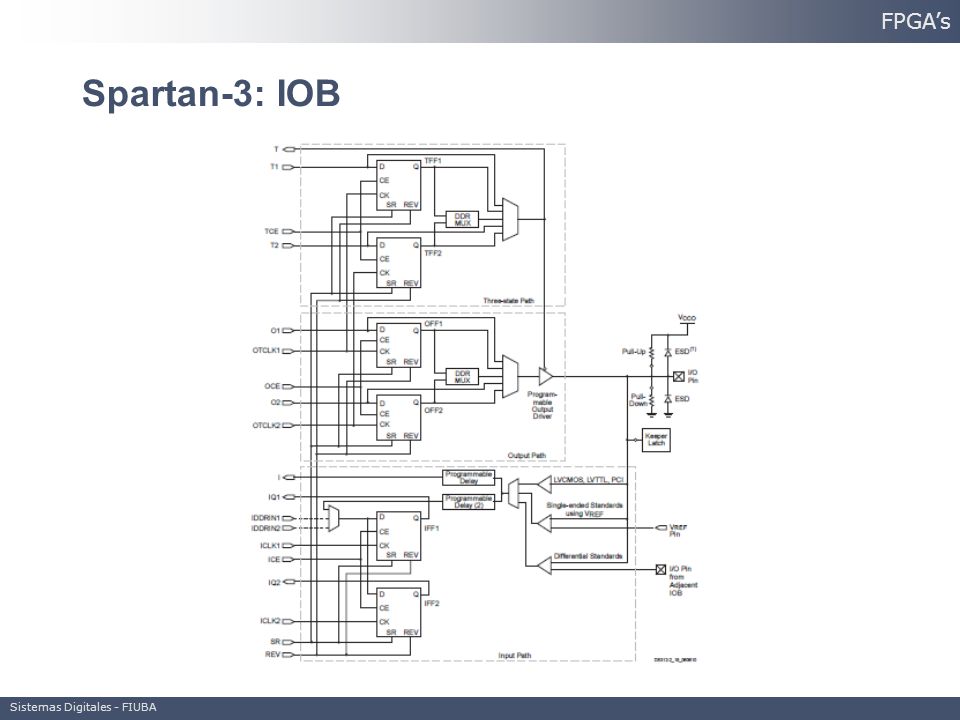

29 FPGA’s Spartan-3: IOB Sistemas Digitales - FIUBA

30 FPGA’s FIN Sistemas Digitales - FIUBA
