INTERCAMBIADORES DE TRÁNSITO

Presentación del tema: "INTERCAMBIADORES DE TRÁNSITO"— Transcripción de la presentación:

1 INTERCAMBIADORES DE TRÁNSITO

2 En intersección de la ruta nacional N°1 con cno. Cibils

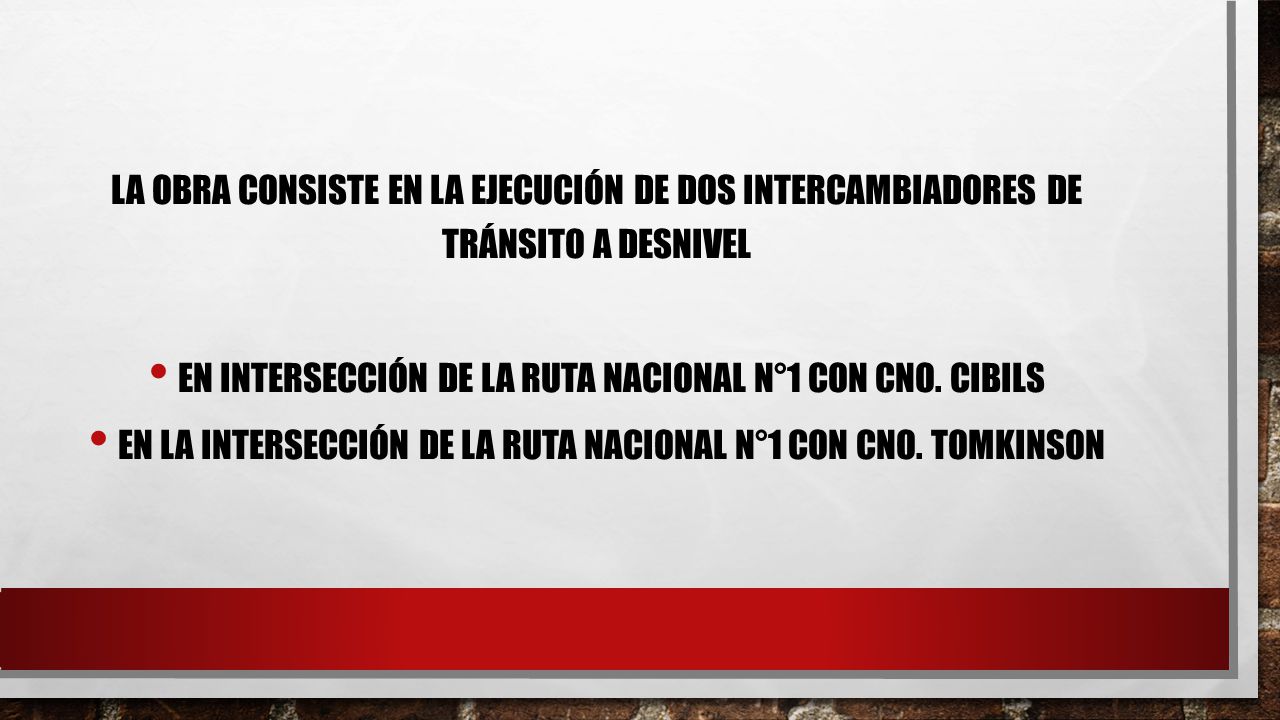

La obra consiste en la ejecución de dos intercambiadores de tránsito a desnivel En intersección de la ruta nacional N°1 con cno. Cibils En la intersección de la ruta nacional n°1 con cno. tomkinson

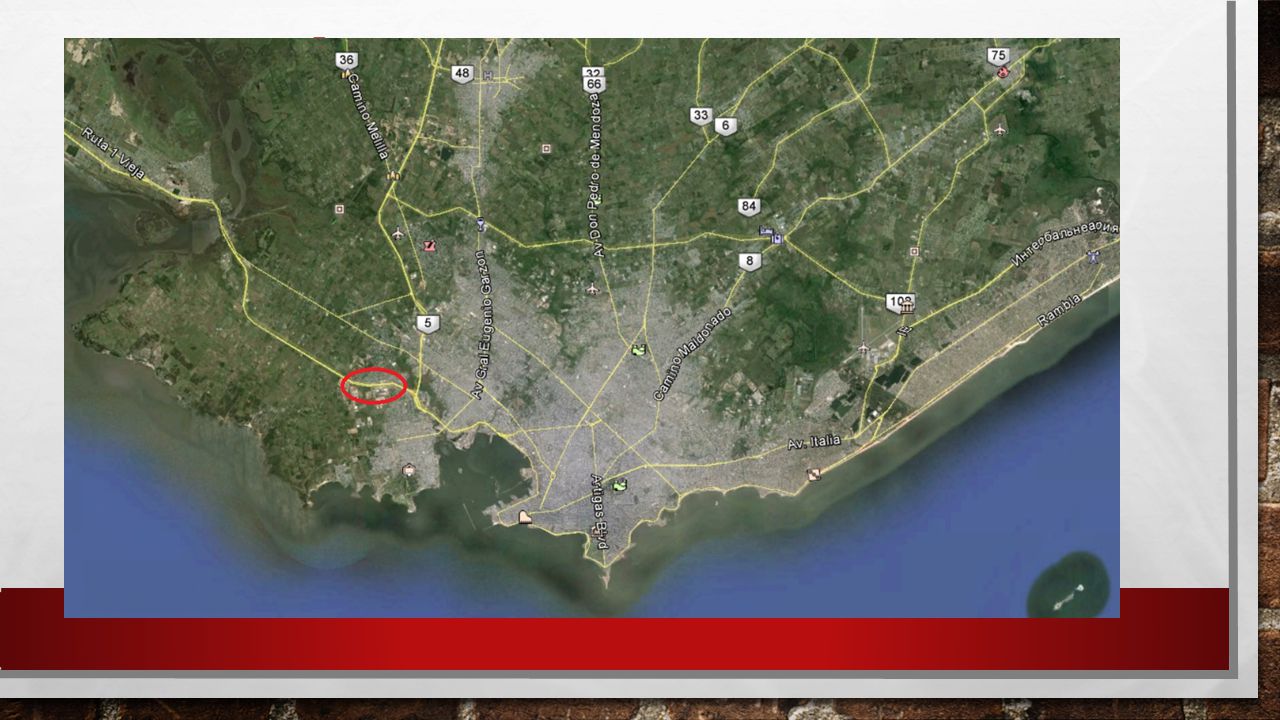

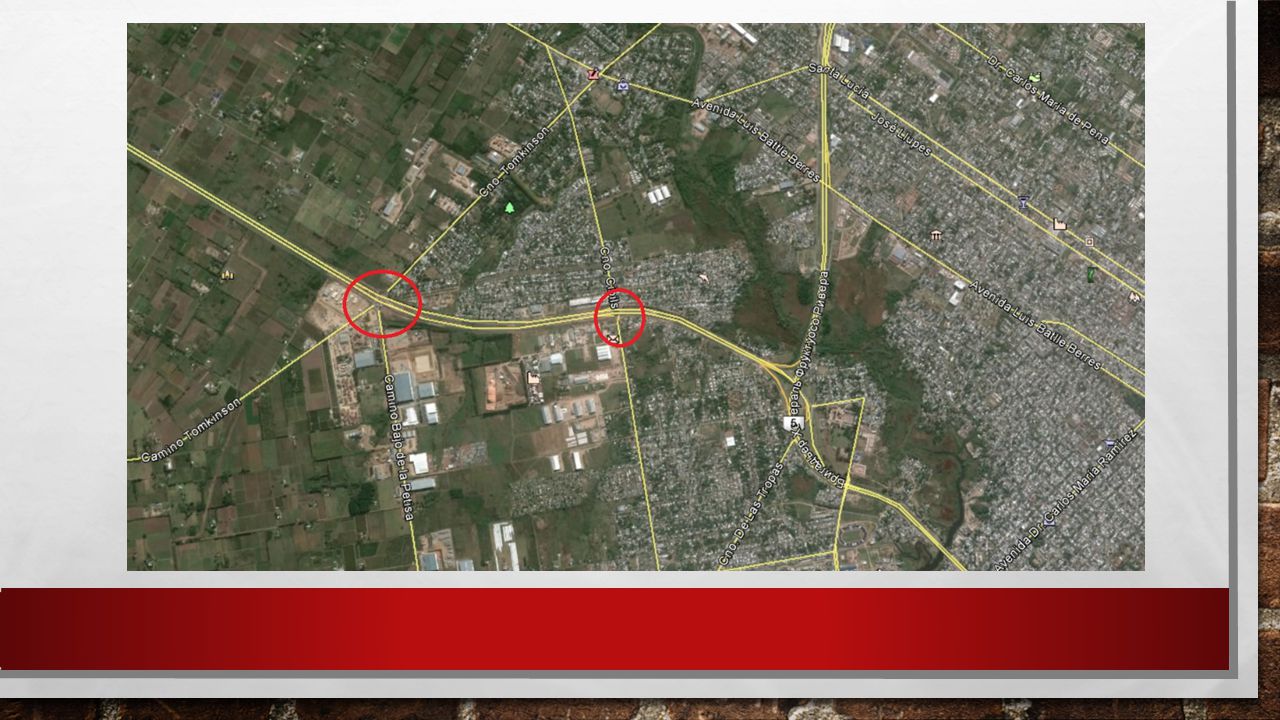

3 UBICACIÓN (MAPA)

4

5 CORRIMIENTO DE SERVICIOS

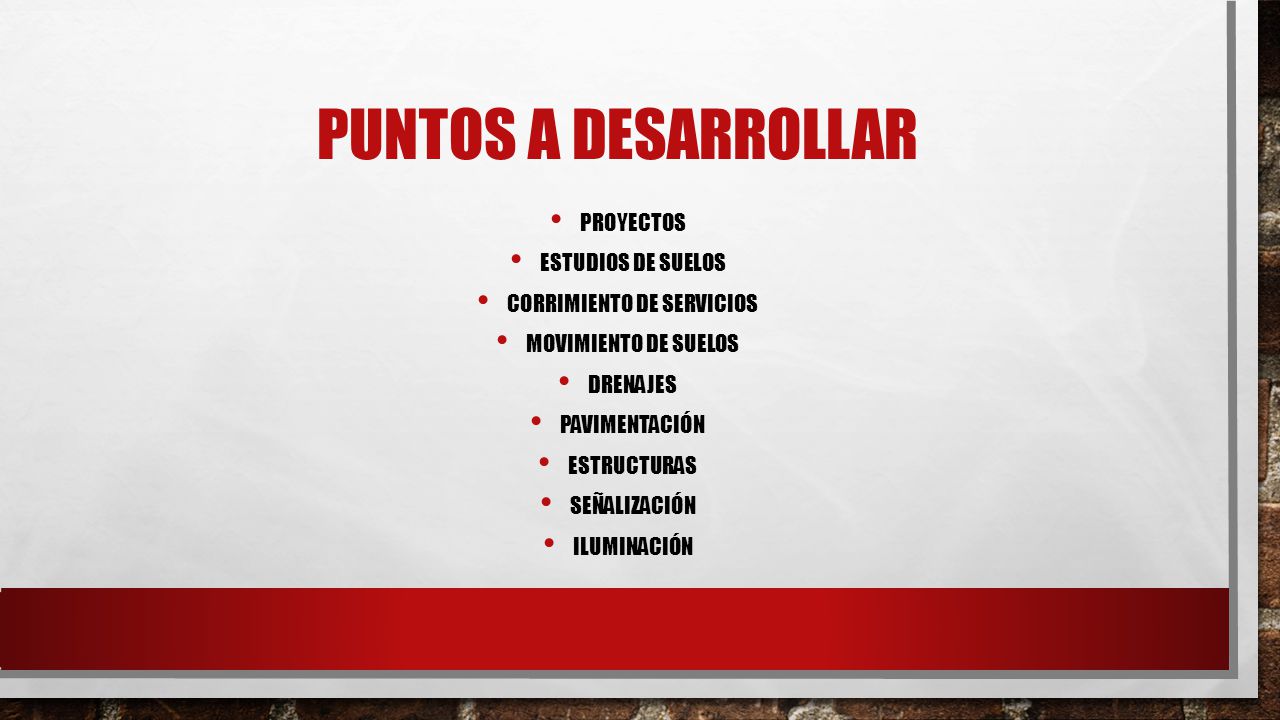

PUNTOS A DESARROLLAR PROYECTOS ESTUDIOS DE SUELOS CORRIMIENTO DE SERVICIOS MOVIMIENTO DE SUELOS DRENAJES PAVIMENTACIÓN ESTRUCTURAS SEÑALIZACIÓN ILUMINACIÓN

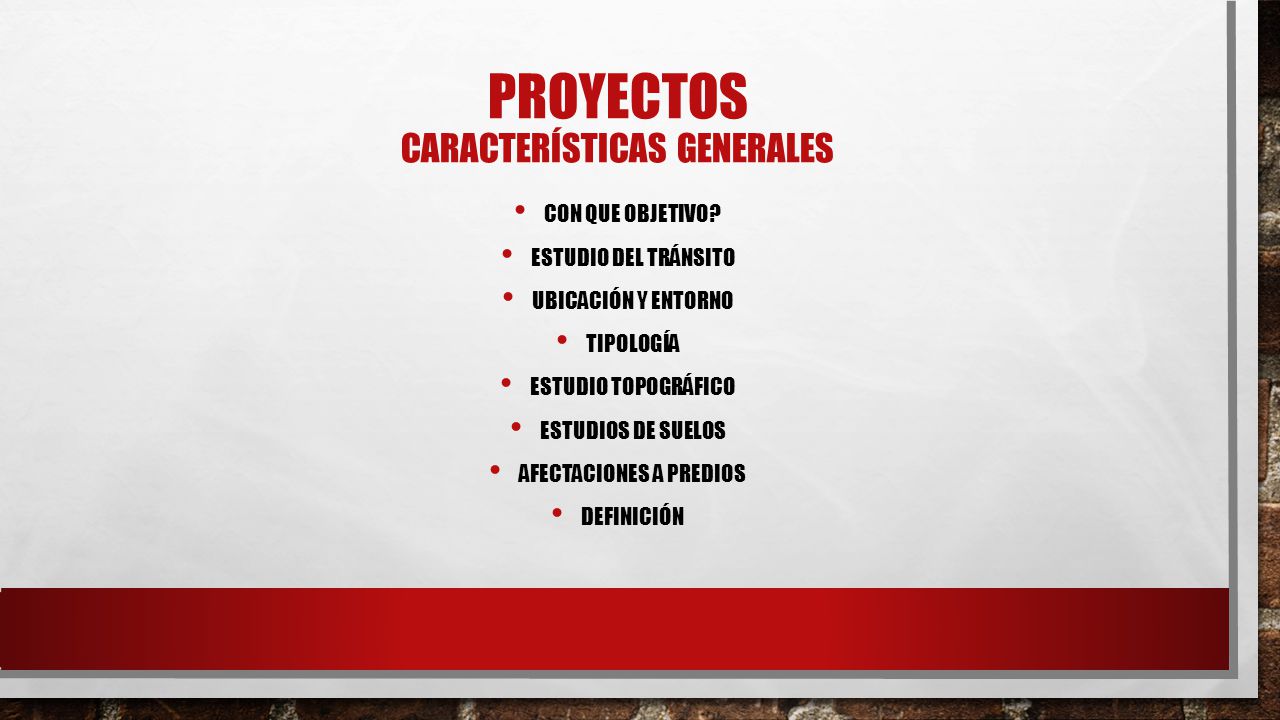

6 PROYECTOS características generales
Con que objetivo? ESTUDIO DEL TRÁNSITO Ubicación y Entorno Tipología ESTUDIO TOPOGRÁFICO ESTUDIOS DE SUELOS Afectaciones a predios definición

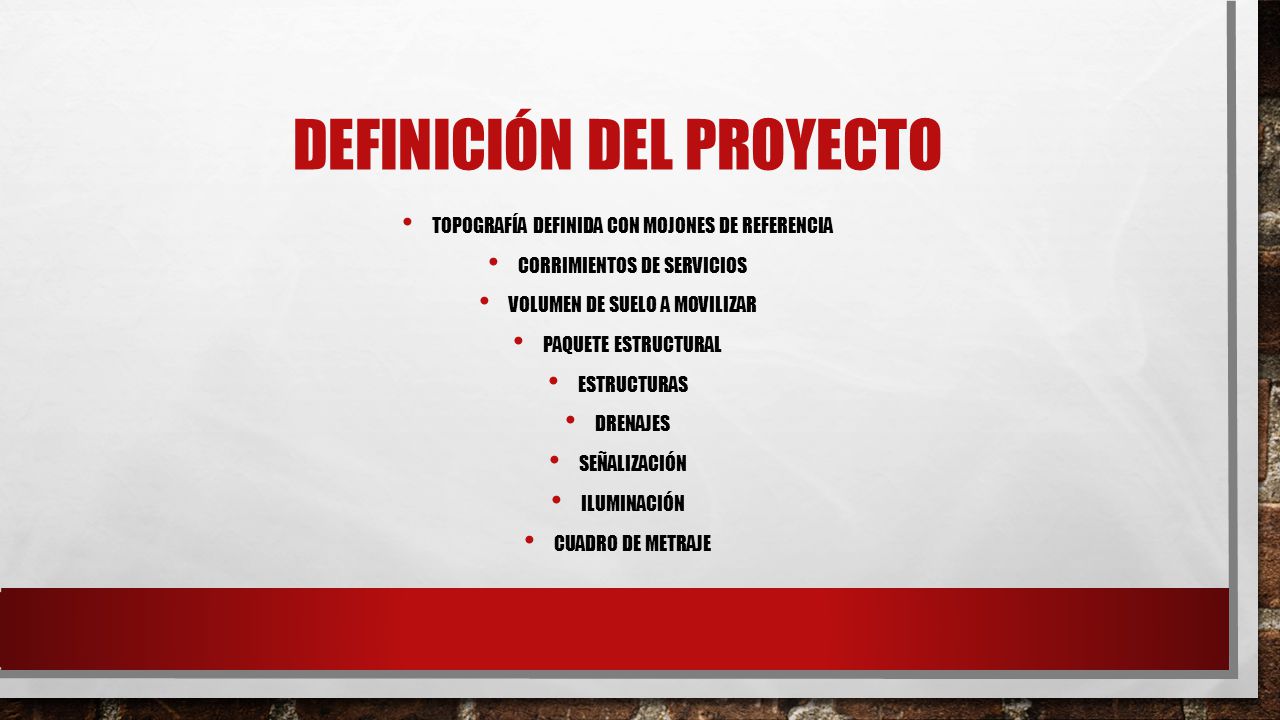

7 DEFINICIÓN DEL PROYECTO
TOPOGRAFÍA DEFINIDA CON MOJONES DE REFERENCIA CORRIMIENTOS DE SERVICIOS VOLUMEN DE SUELO A MOVILIZAR PAQUETE ESTRUCTURAL ESTRUCTURAS DRENAJES SEÑALIZACIÓN ILUMINACIÓN CUADRO DE METRAJE

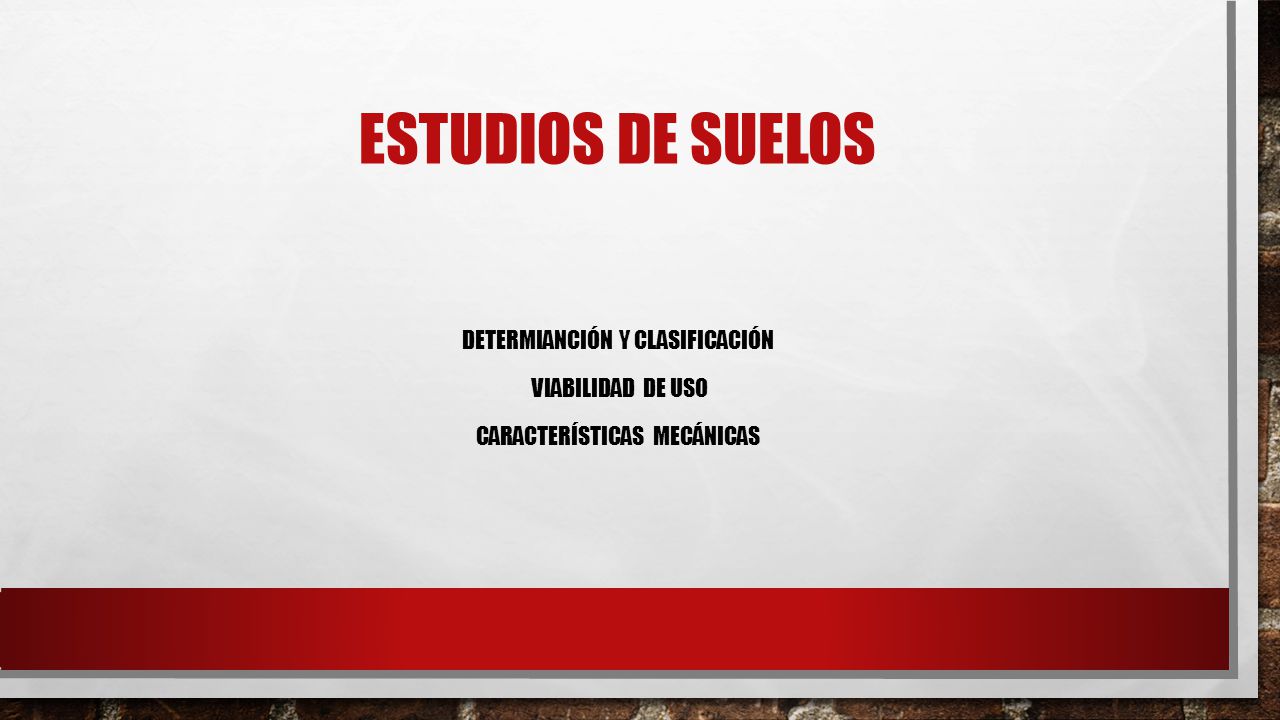

8 ESTUDIOS DE SUELOS DETERMIANCIÓN Y CLASIFICACIÓN VIABILIDAD DE USO
CARACTERÍSTICAS MECÁNICAS

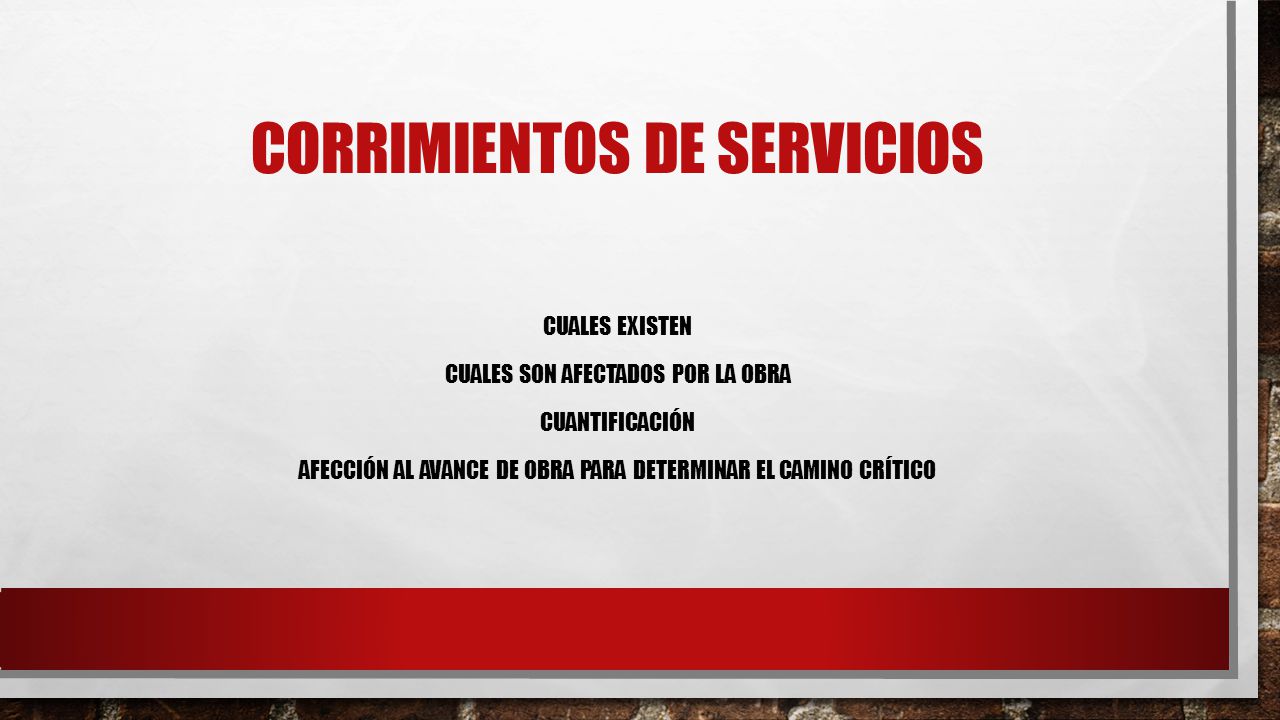

9 CORRIMIENTOS DE SERVICIOS
CUALES EXISTEN CUALES SON AFECTADOS por la obra CUANTIFICACIÓN Afección al avance de obra para determinar el camino crítico

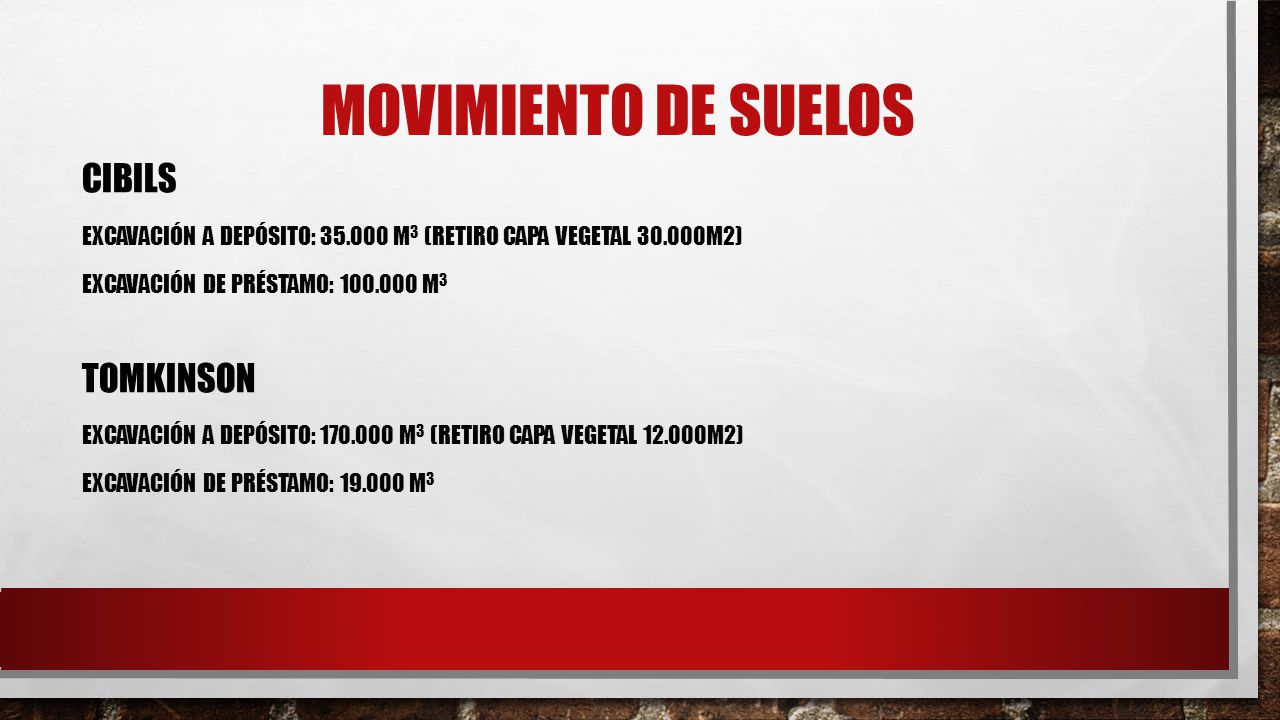

10 Movimiento de suelos CIBILS TOMKINSON
EXCAVACIÓN A DEPÓSITO: m3 (retiro capa vegetal m2) EXCAVACIÓN de préstamo: m3 TOMKINSON EXCAVACIÓN A DEPÓSITO: m3 (retiro capa vegetal m2) EXCAVACIÓN de préstamo: m3

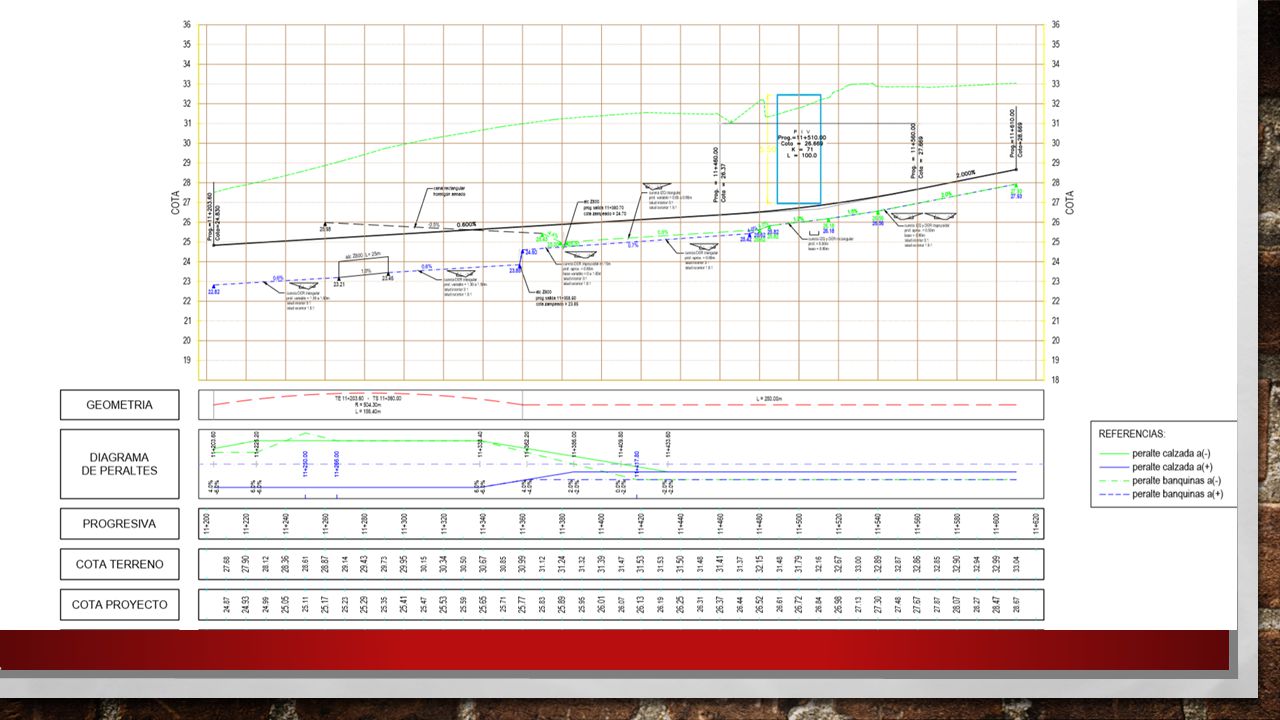

11 BASE GRANULAR CBR 40%:

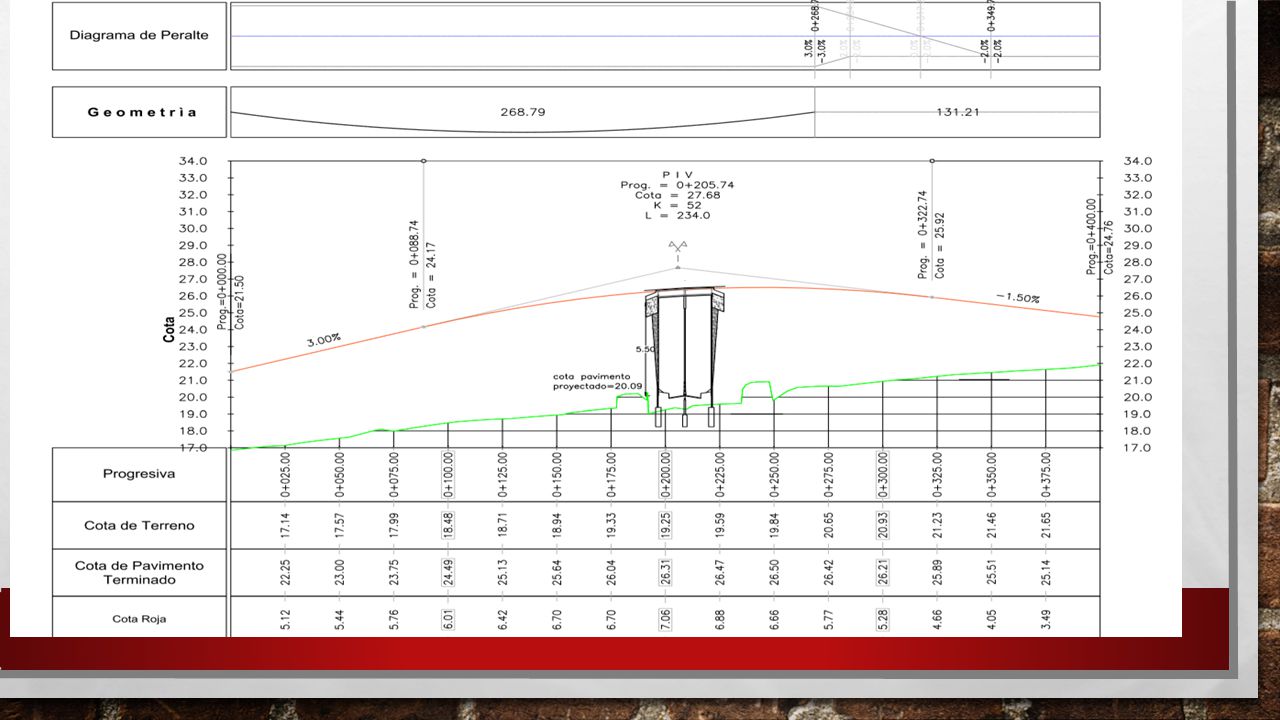

12

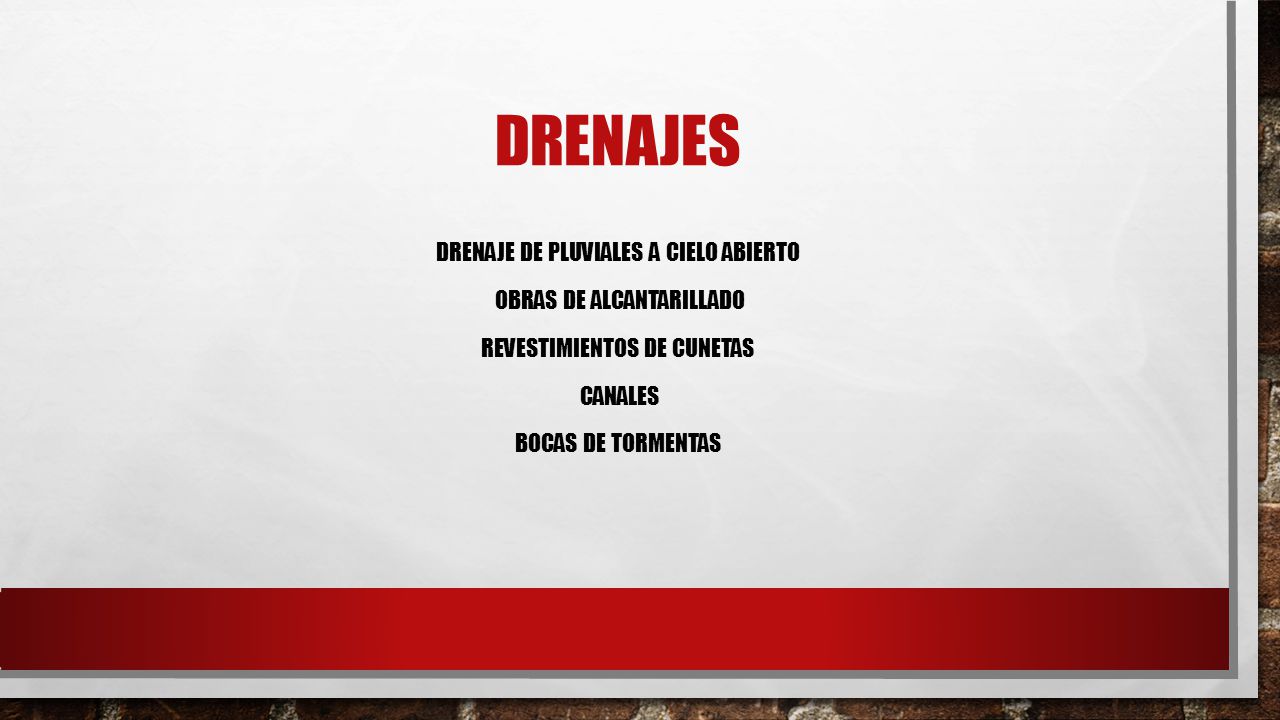

13 DRENAJES DRENAJE DE PLUVIALES A CIELO ABIERTO OBRAS DE ALCANTARILLADO
REVESTIMIENTOS DE CUNETAS CANALES BOCAS DE TORMENTAS

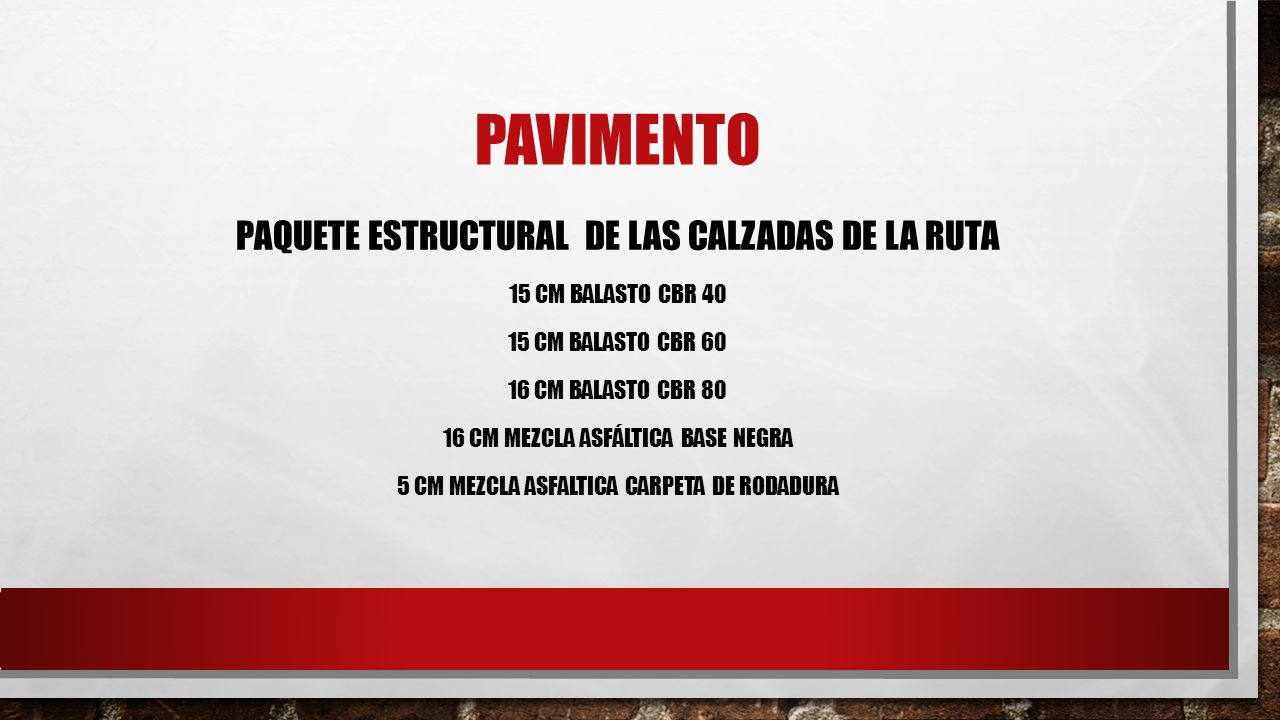

14 PAVIMENTo PAQUETE ESTRUCTURAL DE LAS CALZADAS DE LA RUTA
15 CM BALASTO CBR 40 15 CM BALASTO CBR 60 16 CM BALASTO CBR 80 16 CM MEZCLA ASFÁLTICA BASE NEGRA 5 CM MEZCLA ASFALTICA CARPETA DE RODADURA

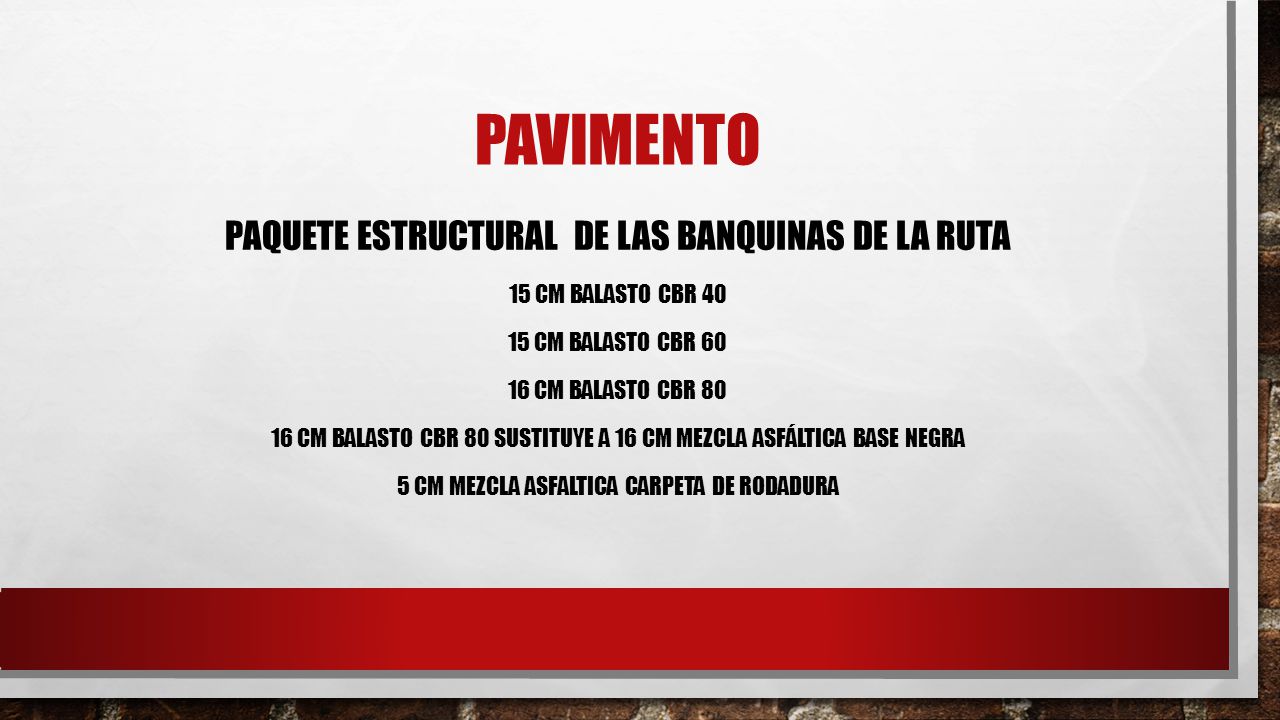

15 PAVIMENTo PAQUETE ESTRUCTURAL DE LAS BANQUINAS DE LA RUTA
15 CM BALASTO CBR 40 15 CM BALASTO CBR 60 16 CM BALASTO CBR 80 16 CM BALASTO CBR 80 SUSTITUYE A 16 CM MEZCLA ASFÁLTICA BASE NEGRA 5 CM MEZCLA ASFALTICA CARPETA DE RODADURA

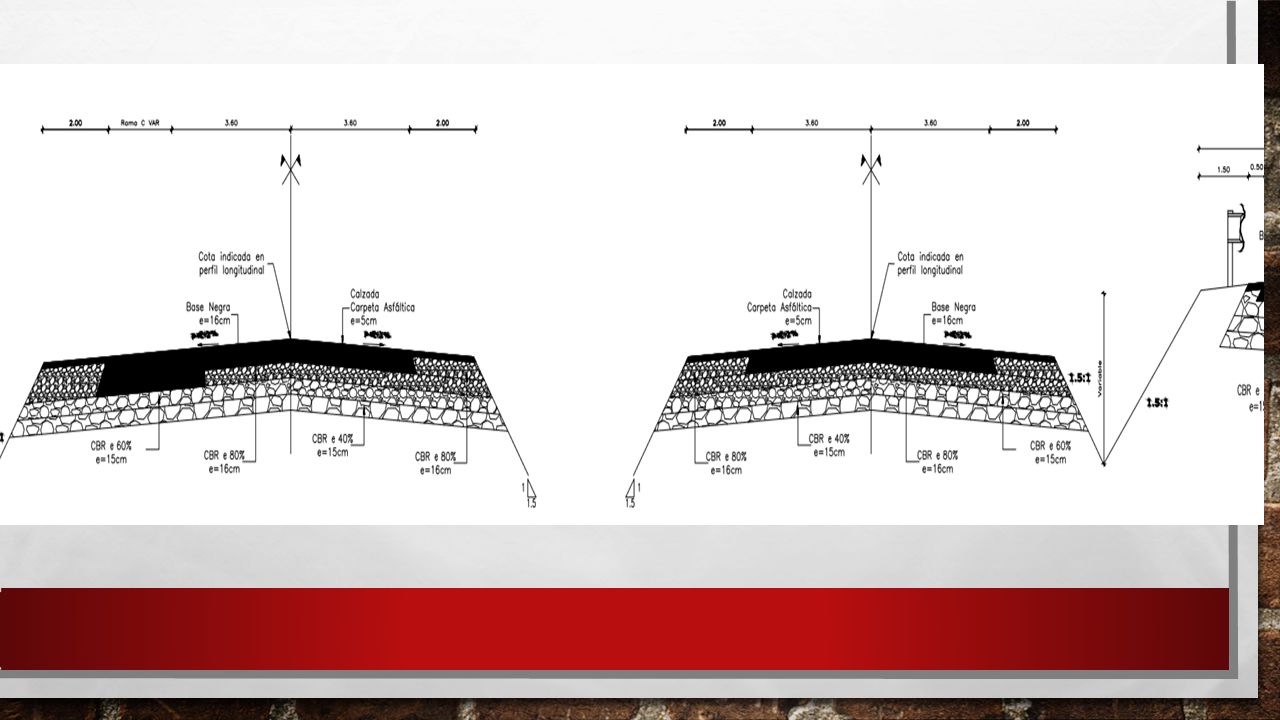

16

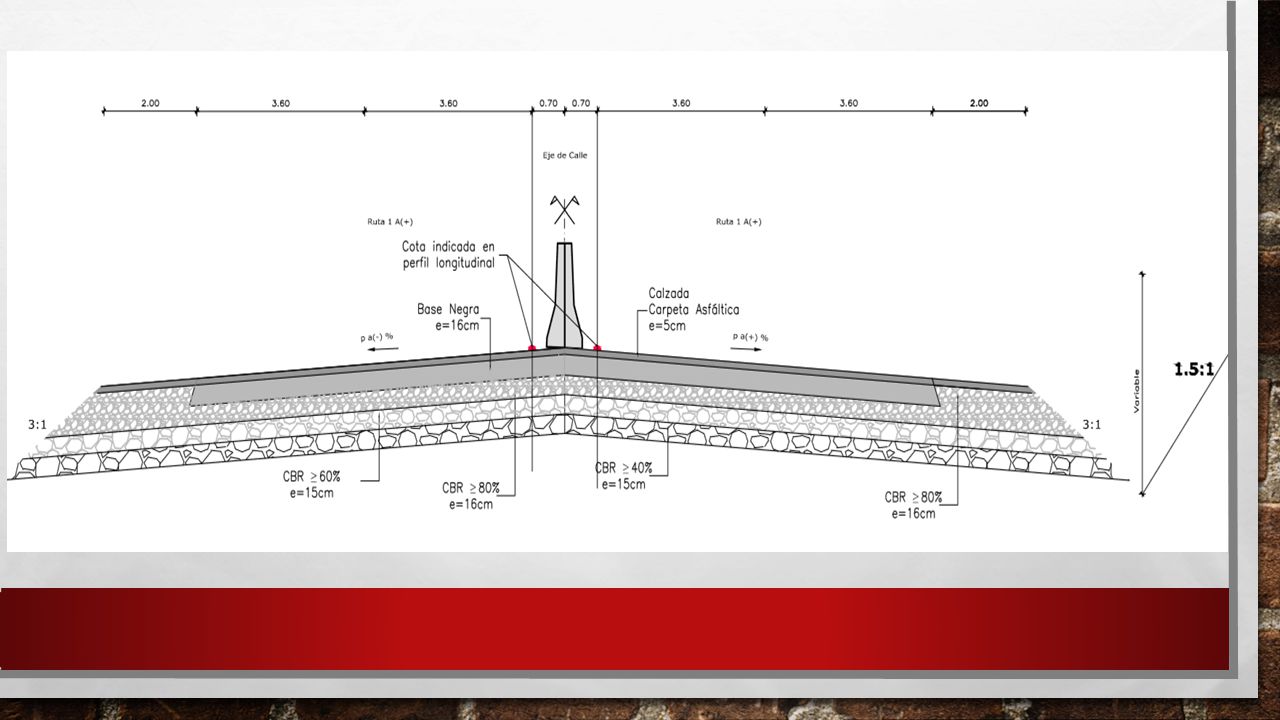

17 PAVIMENTACIÓN FORMACIÓN DEL PAQUETE ESTRUCTURAL DE LAS CALZADAS DE LA RUTA 15 CM BALASTO CBR 40 15 CM BALASTO CBR 60 16 CM BALASTO CBR 80 16 CM MEZCLA ASFÁLTICA BASE NEGRA 5 CM MEZCLA ASFALTICA CARPETA DE RODADURA

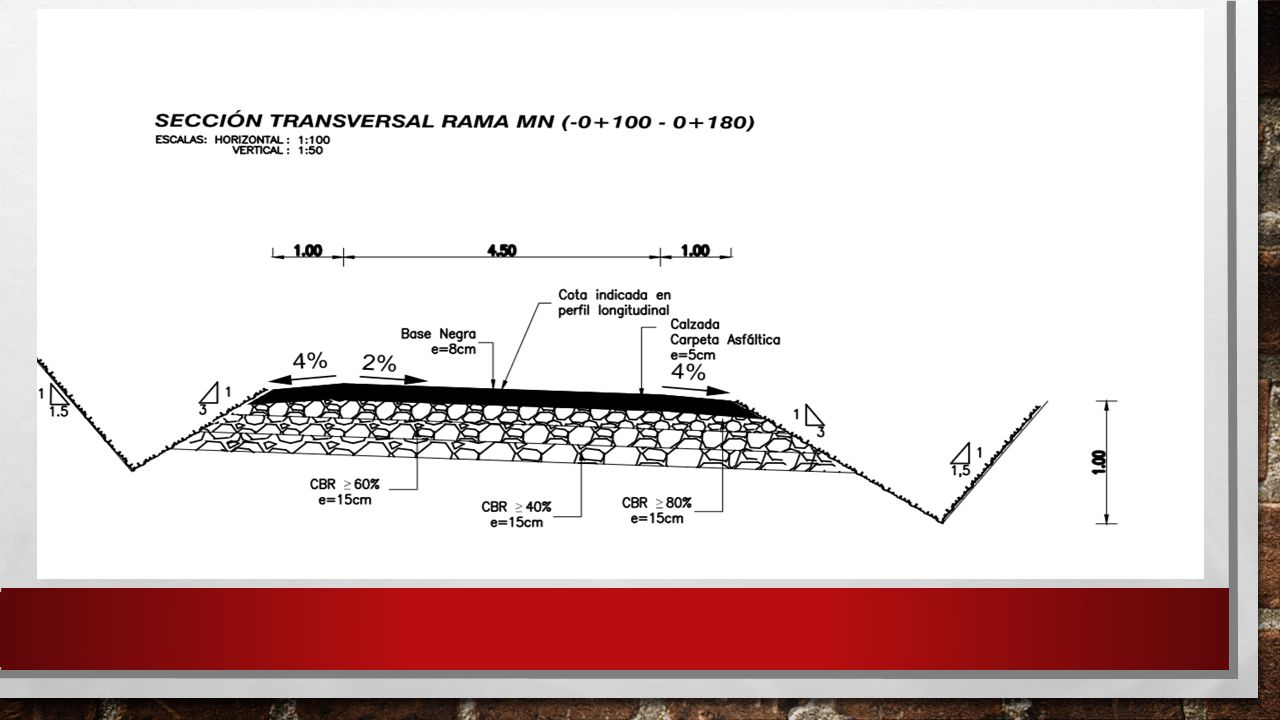

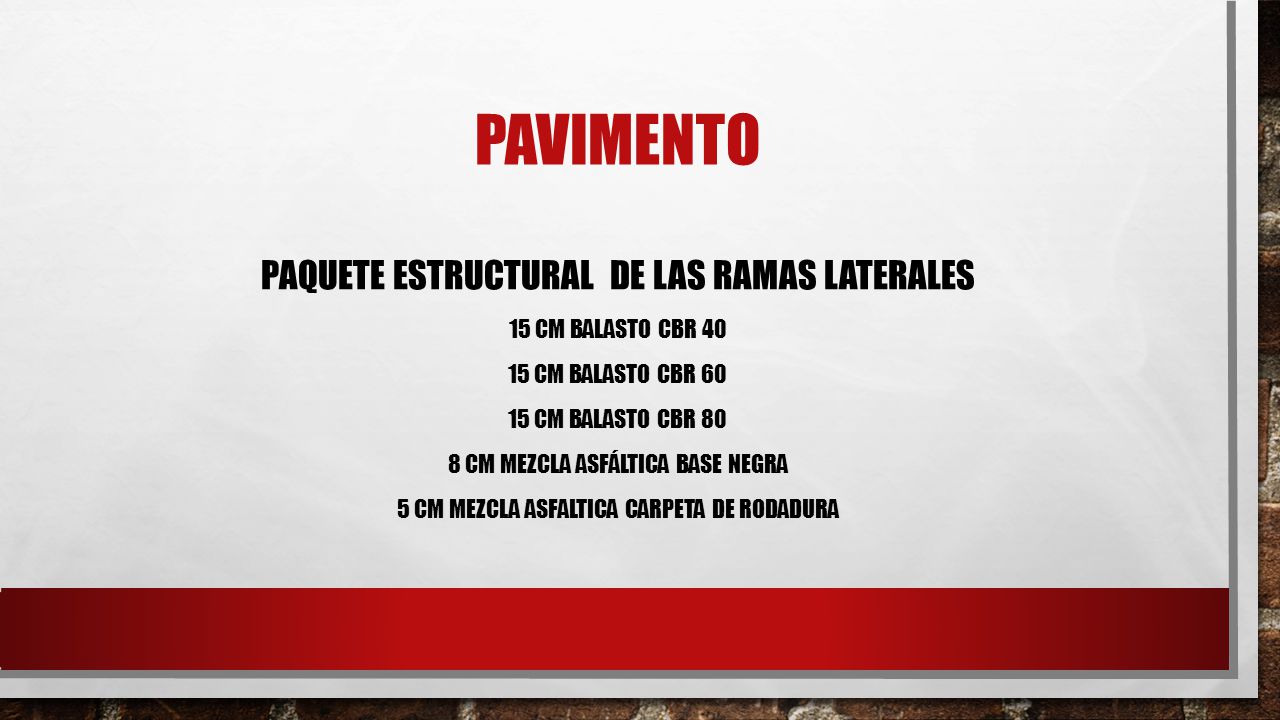

18 PAVIMENTo PAQUETE ESTRUCTURAL DE LAS RAMAS LATERALES
15 CM BALASTO CBR 40 15 CM BALASTO CBR 60 15 CM BALASTO CBR 80 8 CM MEZCLA ASFÁLTICA BASE NEGRA 5 CM MEZCLA ASFALTICA CARPETA DE RODADURA

19

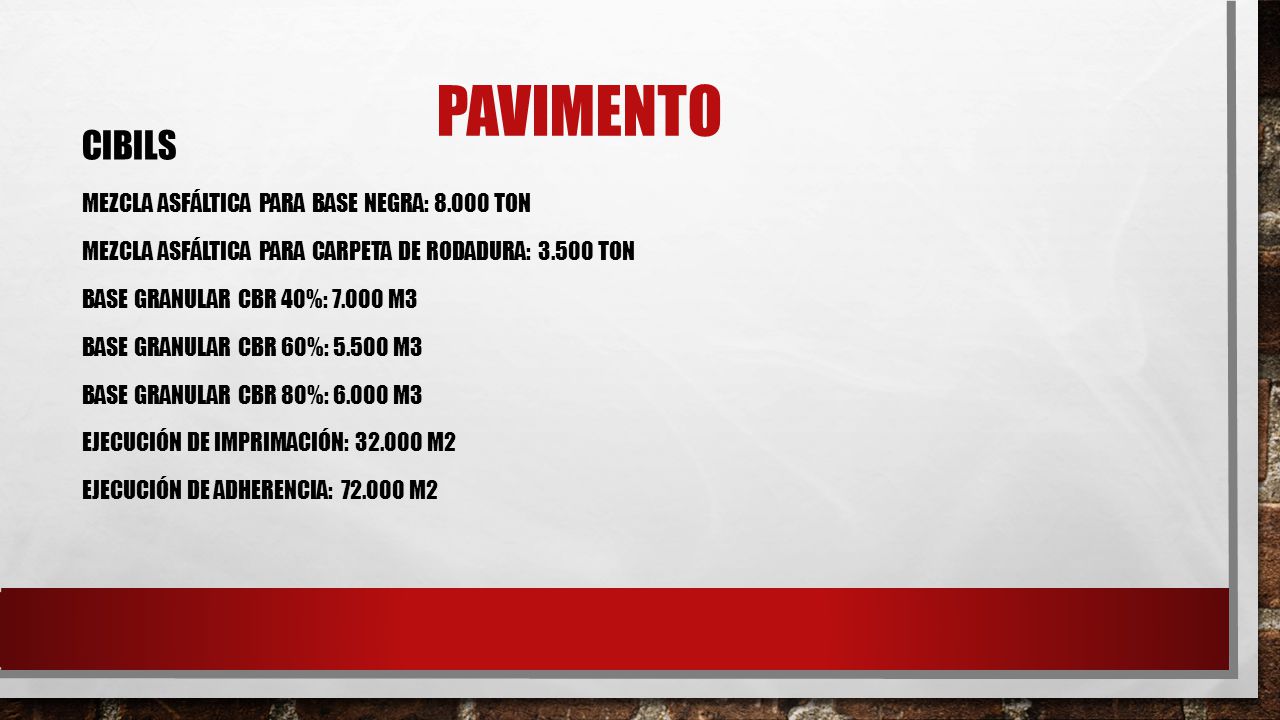

20 PAVIMENTO cIBILS MEZCLA ASFÁLTICA PARA BASE NEGRA: 8.000 TON
MEZCLA ASFÁLTICA PARA CARPETA DE RODADURA: TON BASE GRANULAR CBR 40%: M3 BASE GRANULAR CBR 60%: M3 BASE GRANULAR CBR 80%: M3 EJECUCIÓN DE IMPRIMACIÓN: M2 EJECUCIÓN DE ADHERENCIA: M2

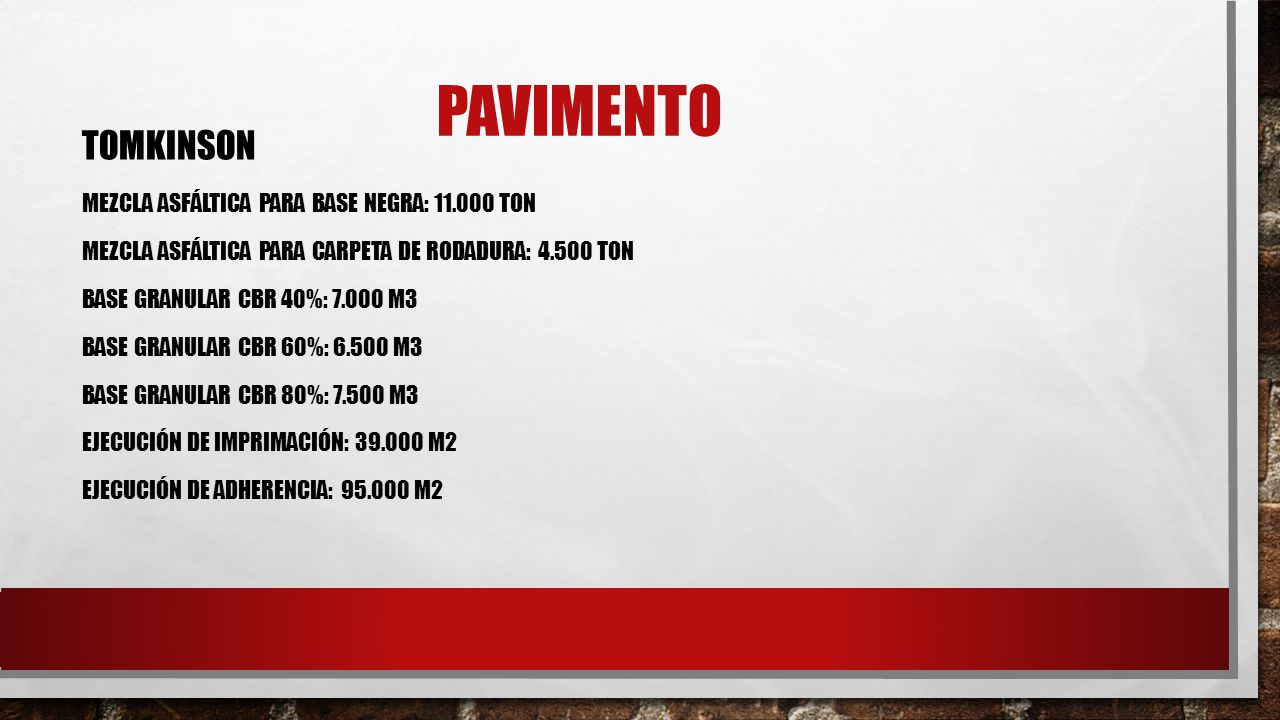

21 PAVIMENTO TOMKINSON MEZCLA ASFÁLTICA PARA BASE NEGRA: 11.000 TON
MEZCLA ASFÁLTICA PARA CARPETA DE RODADURA: TON BASE GRANULAR CBR 40%: M3 BASE GRANULAR CBR 60%: M3 BASE GRANULAR CBR 80%: M3 EJECUCIÓN DE IMPRIMACIÓN: M2 EJECUCIÓN DE ADHERENCIA: M2

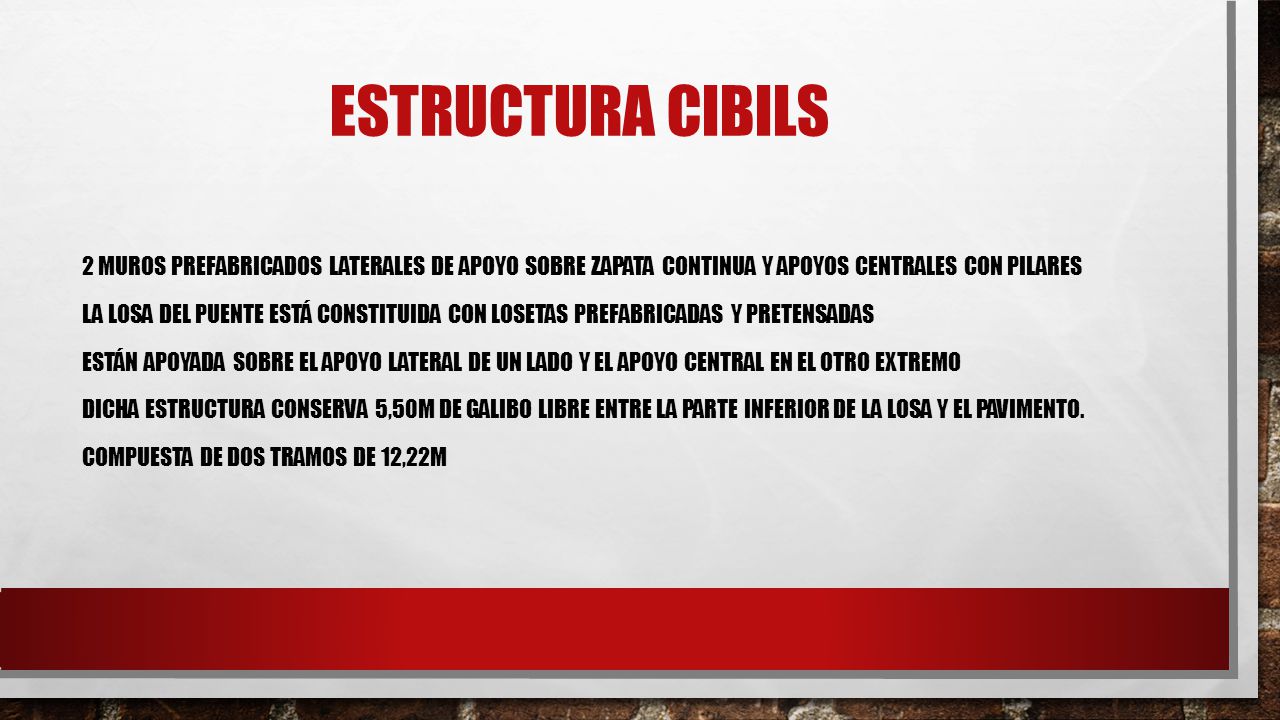

22 Estructura cibils 2 muros prefabricados laterales de apoyo sobre zapata continua y apoyos centrales con pilares La losa del puente está constituida con losetas prefabricadas y pretensadas están apoyada sobre el apoyo lateral de un lado y el apoyo central en el otro extremo Dicha estructura conserva 5,50m de galibo libre entre la parte inferior de la losa y el pavimento. Compuesta de dos tramos de 12,22m

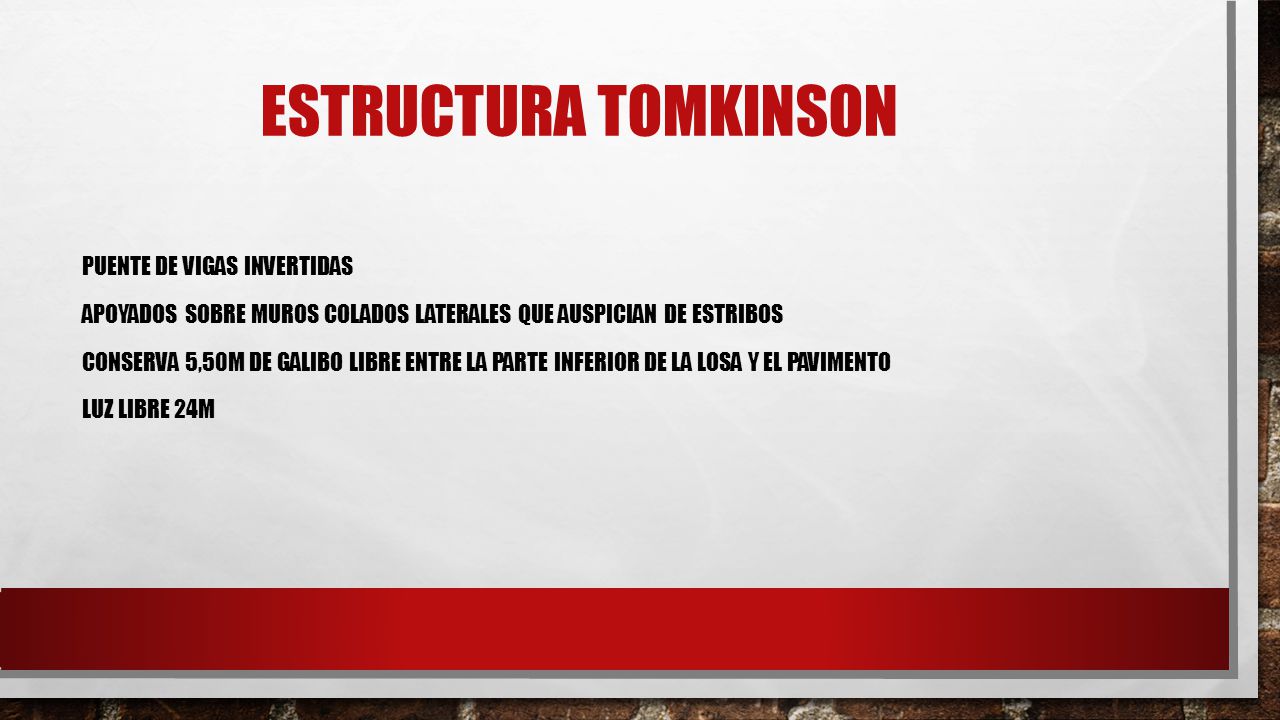

23 Estructura TOMKINSON puente de vigas invertidas
APOYADOS sobre muros colados laterales que auspician de estribos conserva 5,50m de galibo libre entre la parte inferior de la losa y el pavimento LUZ LIBRE 24M

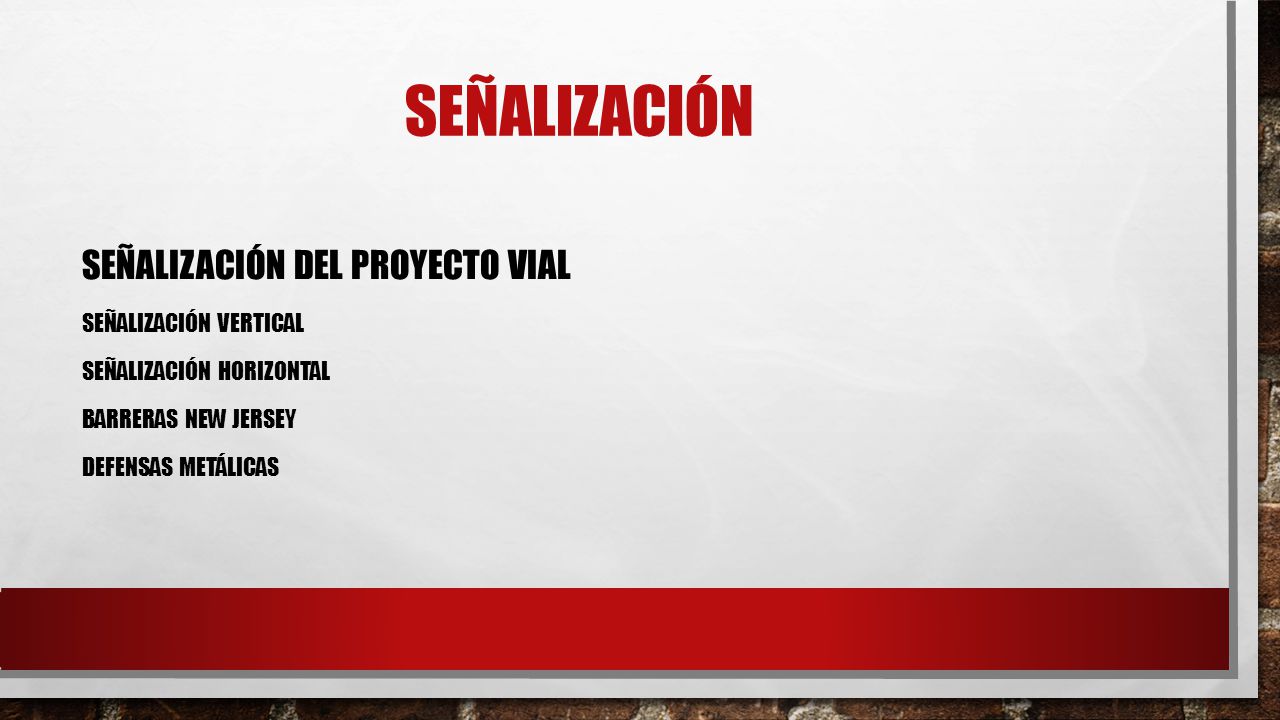

24 SEÑALIZACIÓN SEÑALIZACIÓN DEL PROYECTO VIAL SEÑALIZACIÓN VERTICAL
SEÑALIZACIÓN HORIZONTAL BARRERAS NEW JERSEY DEFENSAS METÁLICAS

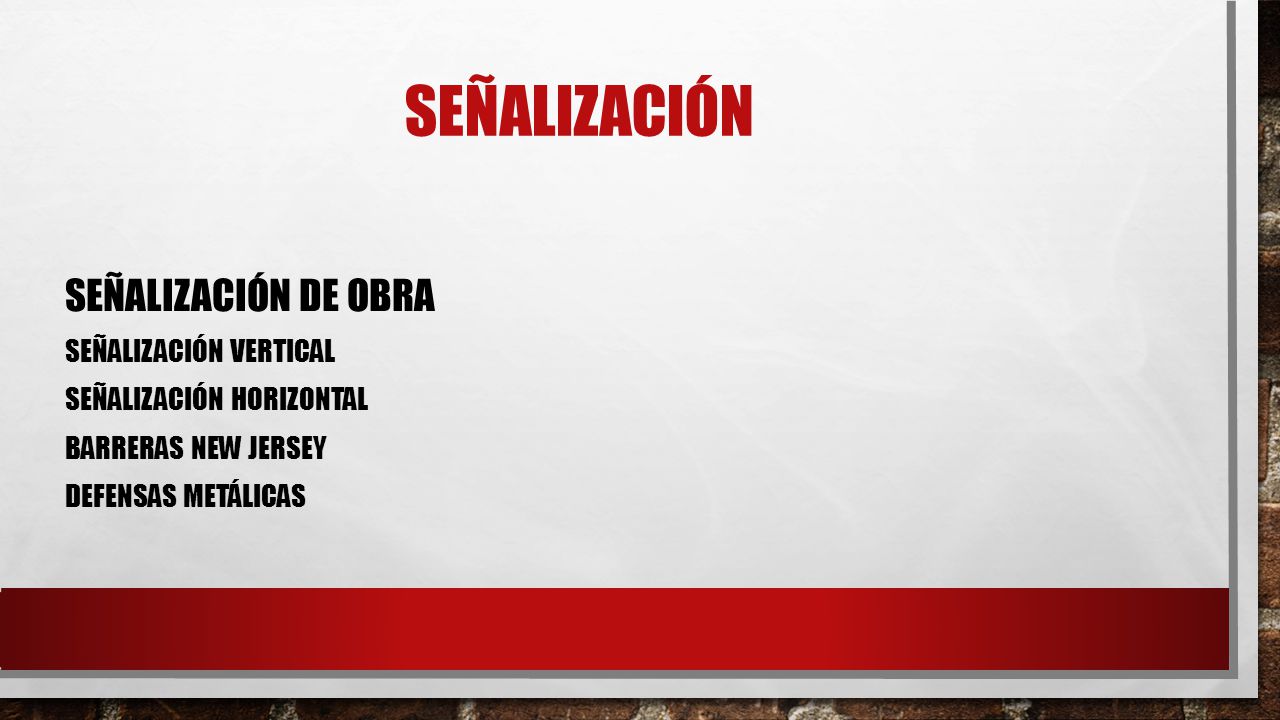

25 SEÑALIZACIÓN SEÑALIZACIÓN DE OBRA SEÑALIZACIÓN VERTICAL
SEÑALIZACIÓN HORIZONTAL BARRERAS NEW JERSEY DEFENSAS METÁLICAS

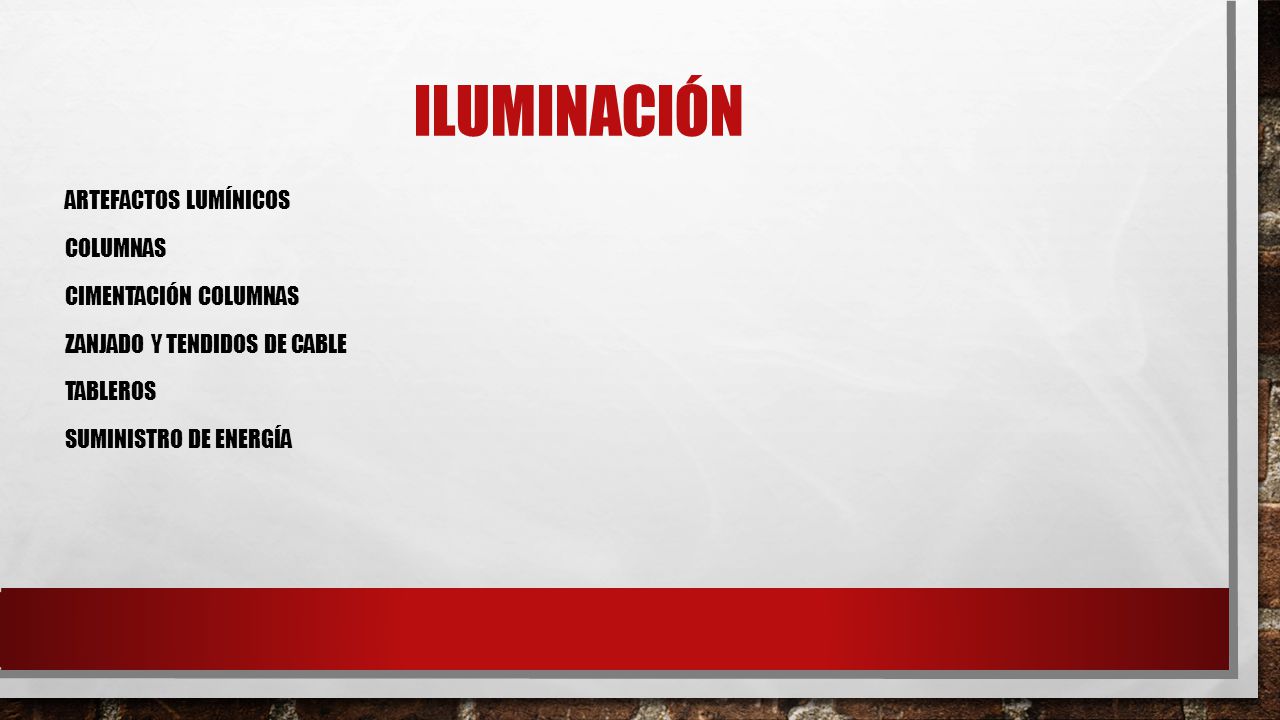

26 ILUMINACIÓN ARTEFACTOS LUMÍNICOS COLUMNAS CIMENTACIÓN COLUMNAS
ZANJADO Y TENDIDOS DE CABLE TABLEROS SUMINISTRO DE ENERGÍA
