EL SISTEMA INTERNACIONAL DE UNIDADES

Presentación del tema: "EL SISTEMA INTERNACIONAL DE UNIDADES"— Transcripción de la presentación:

1 EL SISTEMA INTERNACIONAL DE UNIDADES

2 EL SISTEMA INTERNACIONAL DE UNIDADES
Introducción Unidades Normativa Ventajas Bibliografía

3 DEFINICIÓN El Sistema Internacional de Unidades (SI) es el
sistema coherente de unidades adoptado y recomendado por la Conferencia General de Pesas y Medidas (CGPM).

4 HISTORIA 1790 A finales de la Revolución Francesa,
se presenta la propuesta de crear un sistema único de medidas.

5 HISTORIA 1875 Se adopta universalmente el Sistema Métrico Decimal mediante el Tratado del Metro

6 Se crea la Conferencia General de Pesas y Medidas
HISTORIA 1875 Se crea la Conferencia General de Pesas y Medidas

7 de las unidades y una lista de nombres especiales para ellas.
HISTORIA 1948 Se fijan los símbolos de las unidades y una lista de nombres especiales para ellas.

8 Se adoptan las actuales unidades básicas excepto el mol
HISTORIA 1954 Se adoptan las actuales unidades básicas excepto el mol

9 de Sistema Internacional de Unidades
HISTORIA 1956 Se establece el nombre de Sistema Internacional de Unidades

10 Incorporación del mol como unidad básica del Sistema Internacional
HISTORIA 1971 Incorporación del mol como unidad básica del Sistema Internacional

11 Uniformidad y permanencia de las unidades de medida
OBJETIVO Uniformidad y permanencia de las unidades de medida

12 ELEMENTOS PARA EXPRESAR LAS MAGNITUDES
Signo. Si no aparece se asume que la cifra es positiva. Valor numérico. Con los dígitos que permite la precisión de la medida Unidad de medida. La más apropiada a la magnitud y al valor numérico

13 UNIDADES DEL S.I. Básicas Derivadas Suplementarias

14 Se definen a partir de propiedades de la naturaleza.
UNIDADES BÁSICAS Cada una de las unidades que, en un sistema de unidades, se aceptan por convención como funcionalmente independiente una respecto de otra. Se definen a partir de propiedades de la naturaleza.

15 UNIDADES BÁSICAS Según su aplicación distinguimos: Mecánicas
Termodinámicas Eléctricas

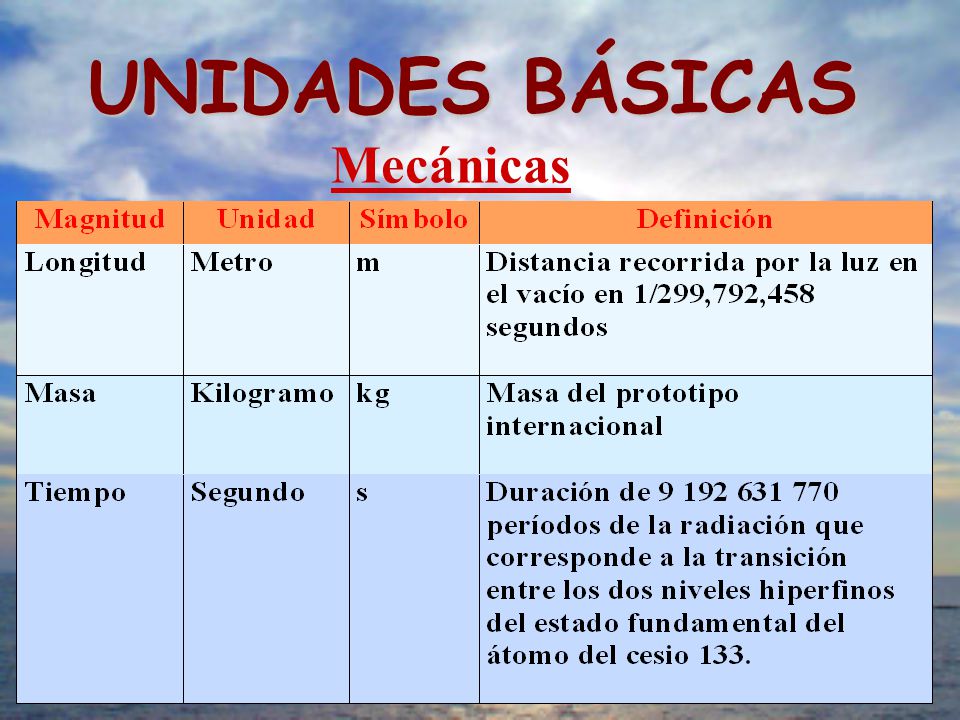

16 UNIDADES BÁSICAS Mecánicas

17 UNIDADES BÁSICAS Termodinámicas

18 UNIDADES BÁSICAS Eléctricas

19 Eléctricas Magnitud Unidades Símbolo Definición Intensidad luminosa
Candela cd Intensidad luminosa, en una dirección dada, de una fuente que emita la radiación monocromática de la frecuencia 540E12 herzios y que tenga una intensidad radiante en esa dirección de 1/683 vatio por estereorradián.

20 UNIDADES SUPLEMENTARIAS
Son puramente geométricas sr estereoradián Ángulo sólido rad radián Ángulo plano Símbolo Nombre . UNIDAD MAGNITUD

21 Se definen a partir de otras unidades
UNIDADES DERIVADAS Se definen a partir de otras unidades v FUERZA

22 UNIDADES DERIVADAS Magnitud Nombre Símbolo
Relación con unidades básicas Superficie metro cuadrado m2 Volumen metro cúbico m3 Velocidad metro por segundo m/s Aceleración metro por segundo cuadrado m/s2 Velocidad angular radián por segundo rad/s s-1 Fuerza Newton N Kg.m/s2 Presión Pascal Pa N/m Energía/ Trabajo Joule J N.m Entropía Joule por kelvin J/K Intensidad de campo eléctrico Volt por metro V/m

23 REGLAS DE EXPRESIÓN Los símbolos de las unidades derivadas de nombres propios se escriben con la letra inicial mayúscula. Siempre con letras romanas a excepción del ohm. Los demás símbolos se escriben con letras romanas minúsculas .

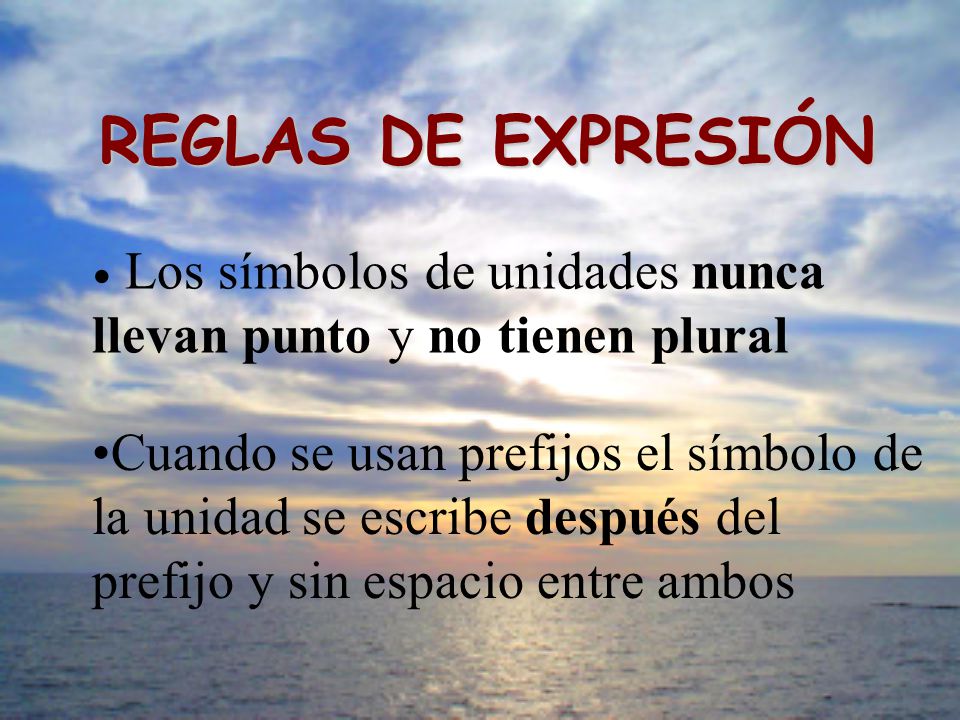

24 REGLAS DE EXPRESIÓN Los símbolos de unidades nunca llevan punto y no tienen plural Cuando se usan prefijos el símbolo de la unidad se escribe después del prefijo y sin espacio entre ambos

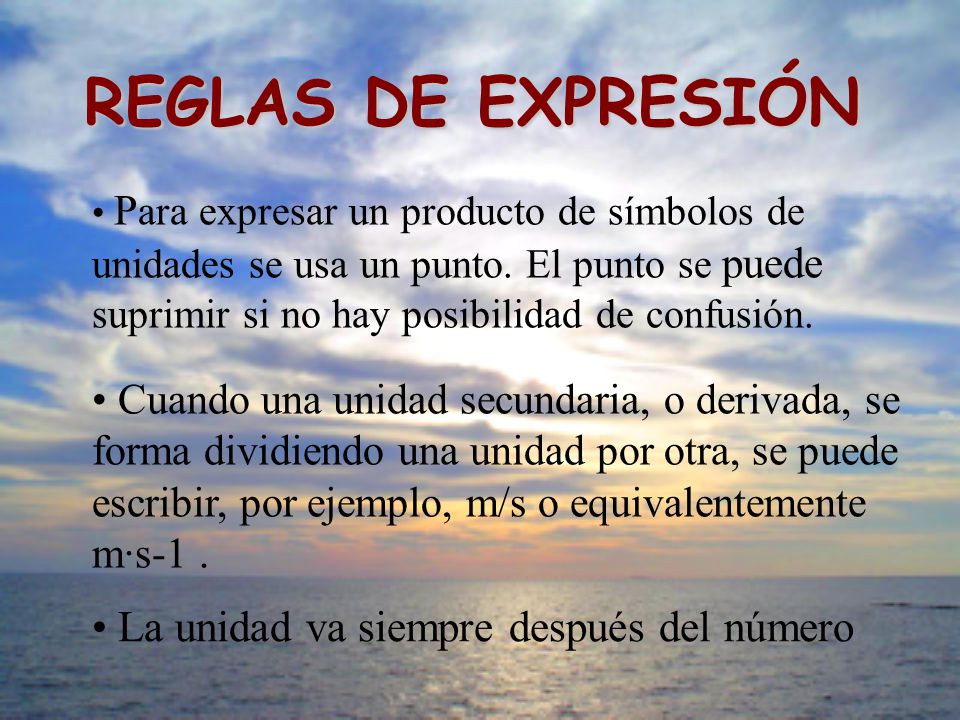

25 REGLAS DE EXPRESIÓN La unidad va siempre después del número
Para expresar un producto de símbolos de unidades se usa un punto. El punto se puede suprimir si no hay posibilidad de confusión. Cuando una unidad secundaria, o derivada, se forma dividiendo una unidad por otra, se puede escribir, por ejemplo, m/s o equivalentemente m·s-1 . La unidad va siempre después del número

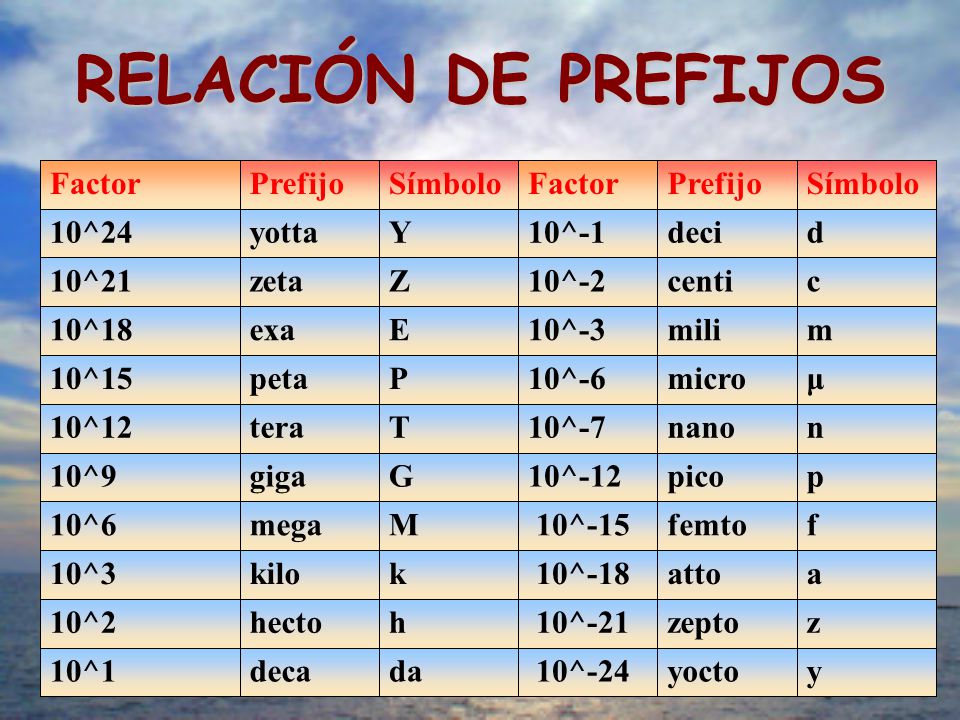

26 RELACIÓN DE PREFIJOS y yocto 10^-24 da deca 10^1 z zepto 10^-21 h
hecto 10^2 a atto 10^-18 k kilo 10^3 f femto 10^-15 M mega 10^6 p pico 10^-12 G giga 10^9 n nano 10^-7 T tera 10^12 μ micro 10^-6 P peta 10^15 m mili 10^-3 E exa 10^18 c centi 10^-2 Z zeta 10^21 d deci 10^-1 Y yotta 10^24 Símbolo Prefijo Factor

27 VENTAJAS UNICIDAD: Existe una y solamente una unidad para cada cantidad física (el metro para longitud, el kilogramo para masa, el segundo para tiempo, y así en adelante). Es a partir de estas unidades, conocidas por fundamentales, que se derivan todas las demás.

28 Elimina confusiones innecesarias al utilizar los símbolos.
VENTAJAS UNIFORMIDAD: Elimina confusiones innecesarias al utilizar los símbolos.

29 RELACIÓN DECIMAL ENTRE MÚLTIPLOS Y SUB-MÚLTIPLOS:
VENTAJAS RELACIÓN DECIMAL ENTRE MÚLTIPLOS Y SUB-MÚLTIPLOS: La base 10 es apropiada para el manejo de la unidad de cada cantidad física y el uso de prefijos facilita la comunicación oral y escrita.

30 Evita interpretaciones erróneas.
VENTAJAS COHERENCIA: Evita interpretaciones erróneas.

31 EJEMPLO DE IMPORTANCIA DEL SI
El desastre ocurrido con la sonda espacial Mars Climate, enviada por la NASA para estudiar ese planeta, es muestra de la gran importancia que tiene el uso correcto de las unidades de medida. No es lo mismo utilizar un sistema de unidades que otro.

32 CONCLUSIÓN El SI constituye una imprescindible herramienta en la medición y expresión de magnitudes que posibilita el cálculo, la comprensión y, con ello, el desarrollo de la ciencia en todos sus ámbitos.

33 BIBLIOGRAFÍA:

34 BIBLIOGRAFÍA: Física. Ed. Reverté. Capítulo 1

35 ENLACES DE INTERÉS http://goya.eis.uva.es/conversor/principal.html
Centro Nacional de Metrología (España) PÁGINA OFICIAL del Sistema Internacional de Unidades (en ingles)

36 AUTORES Eduardo Agenjo Fernández, José Luis Aparicio Álvarez,
Henar Araguzo Rivera, Verónica Cabanas Sánchez, Lorena Cabezas Rodríguez
