PROPIEDADES GEOMETRICAS DE LA LUZ
Fís. Alberto Vázquez Rodríguez Fís. Miguel Montoya Gasca
2

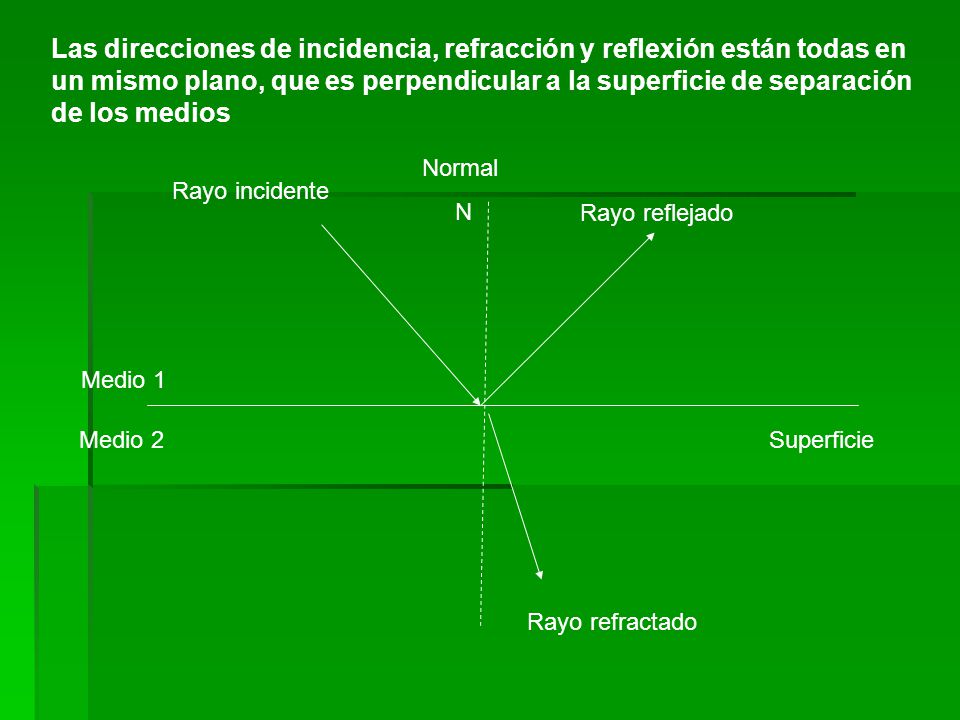

Las direcciones de incidencia, refracción y reflexión están todas en un mismo plano, que es perpendicular a la superficie de separación de los medios Normal N Rayo incidente Rayo reflejado Medio 1 Medio 2 Superficie Rayo refractado
3
Reflexión de la Luz Normal N Rayo incidente Rayo reflejado i r´ Espejo
El ángulo de incidencia i, es igual al ángulo de reflexión r´
4

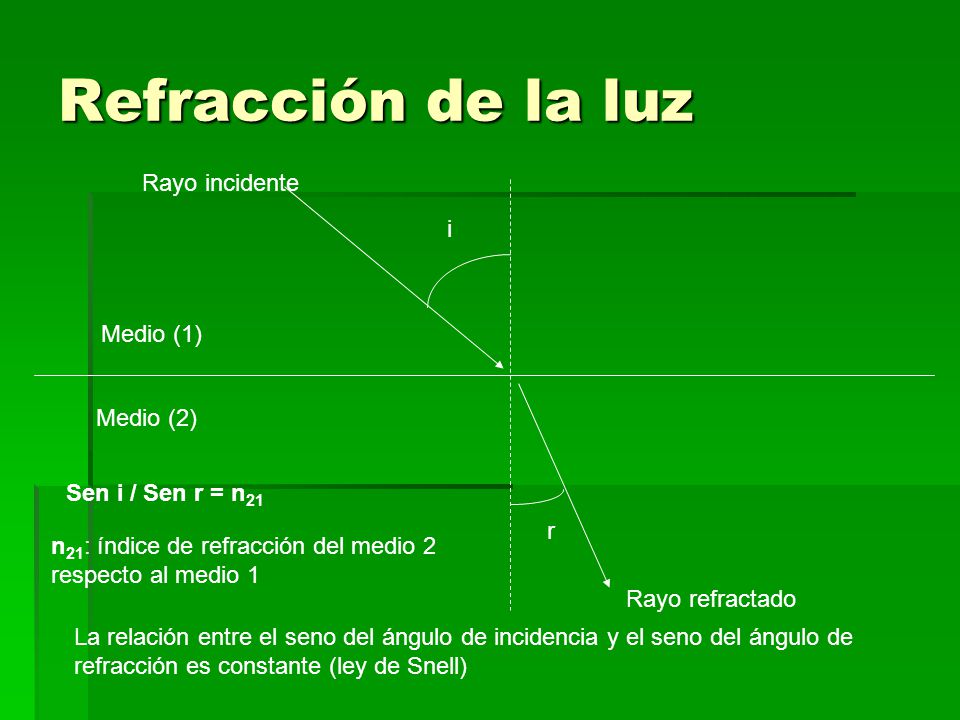

Refracción de la luz Rayo incidente i Medio (1) Medio (2)
Sen i / Sen r = n21 r n21: índice de refracción del medio respecto al medio 1 Rayo refractado La relación entre el seno del ángulo de incidencia y el seno del ángulo de refracción es constante (ley de Snell)
5

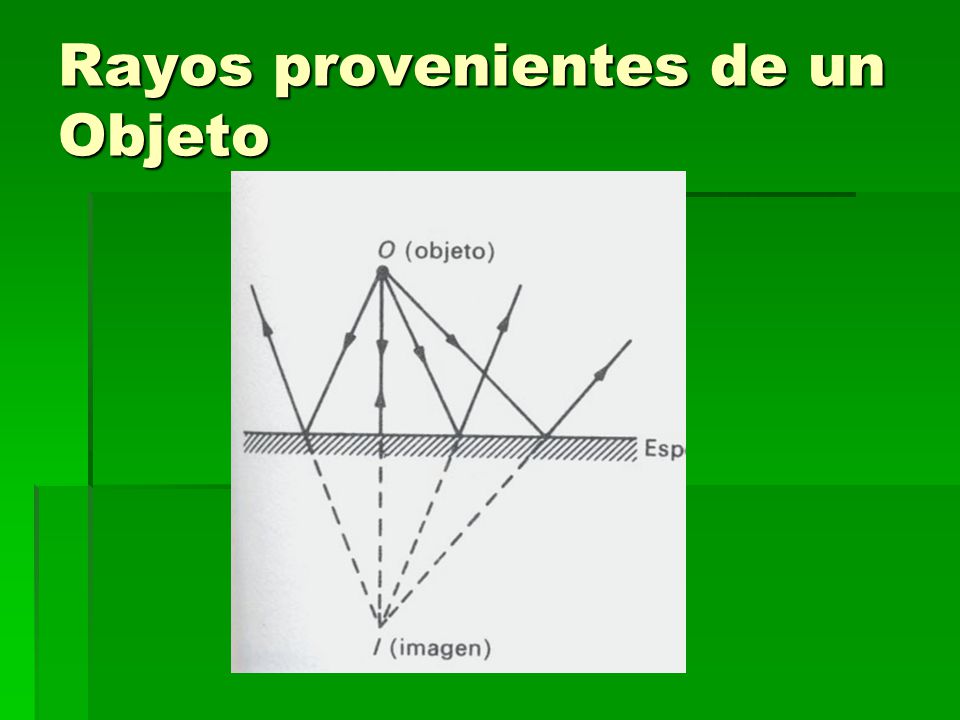

Rayos provenientes de un Objeto
6
Imagen de Objeto (Espejo)
7

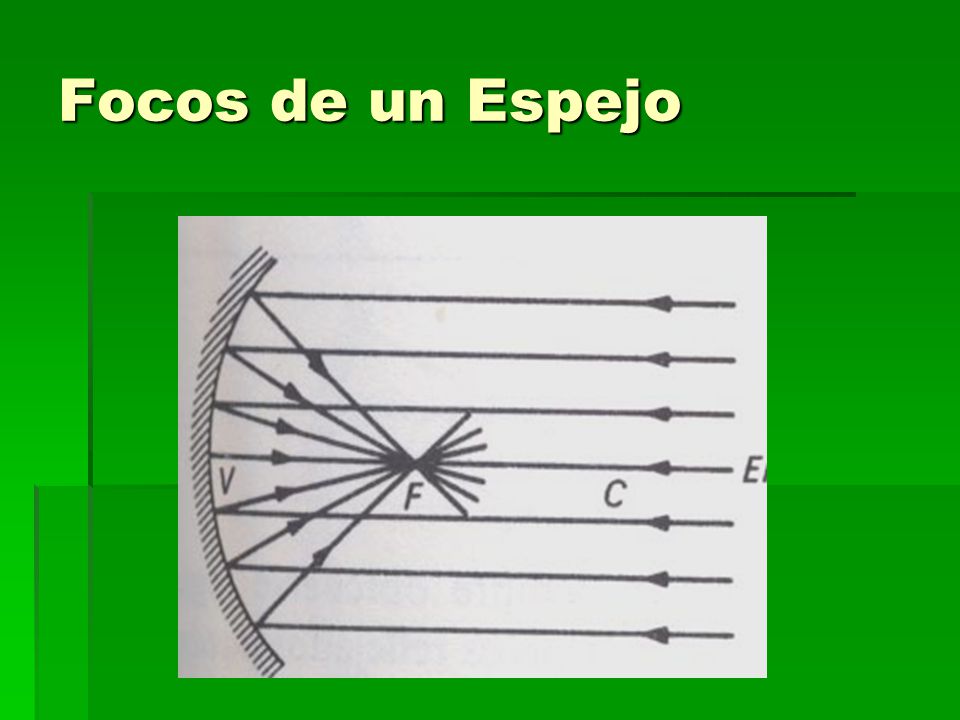

Focos de un Espejo
8
Focos de un Espejo
9

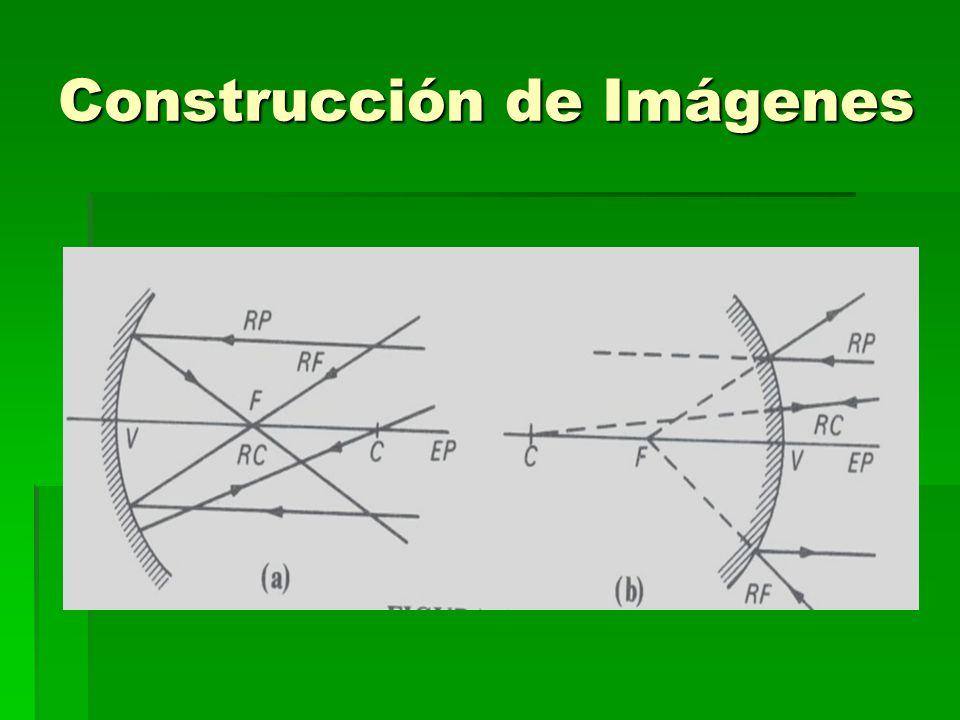

Construcción de Imágenes
10

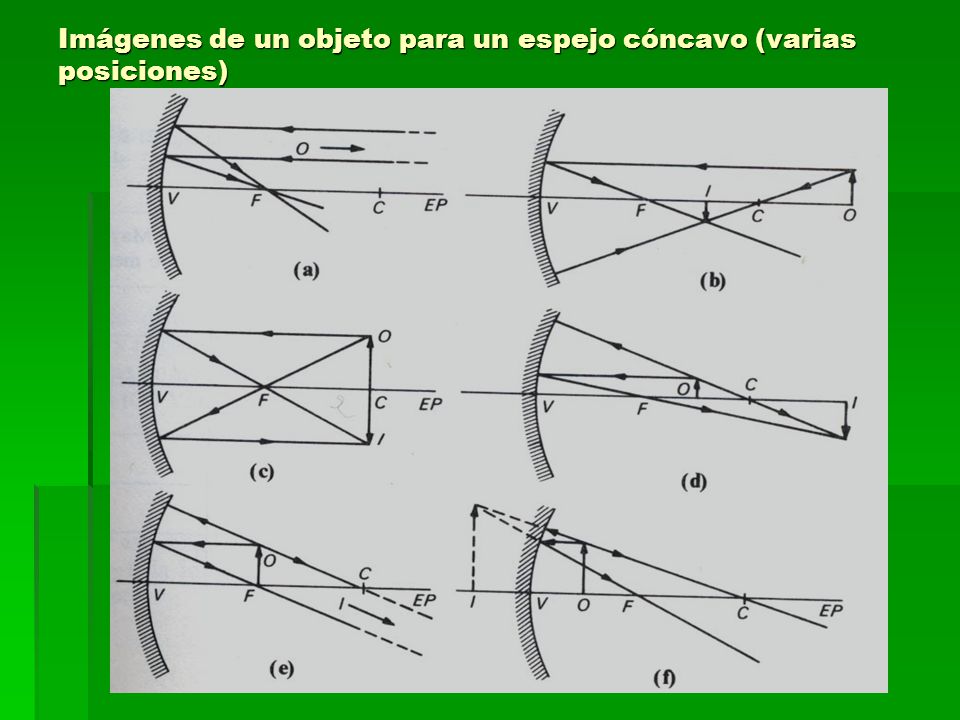

Imágenes de un objeto para un espejo cóncavo (varias posiciones)
11

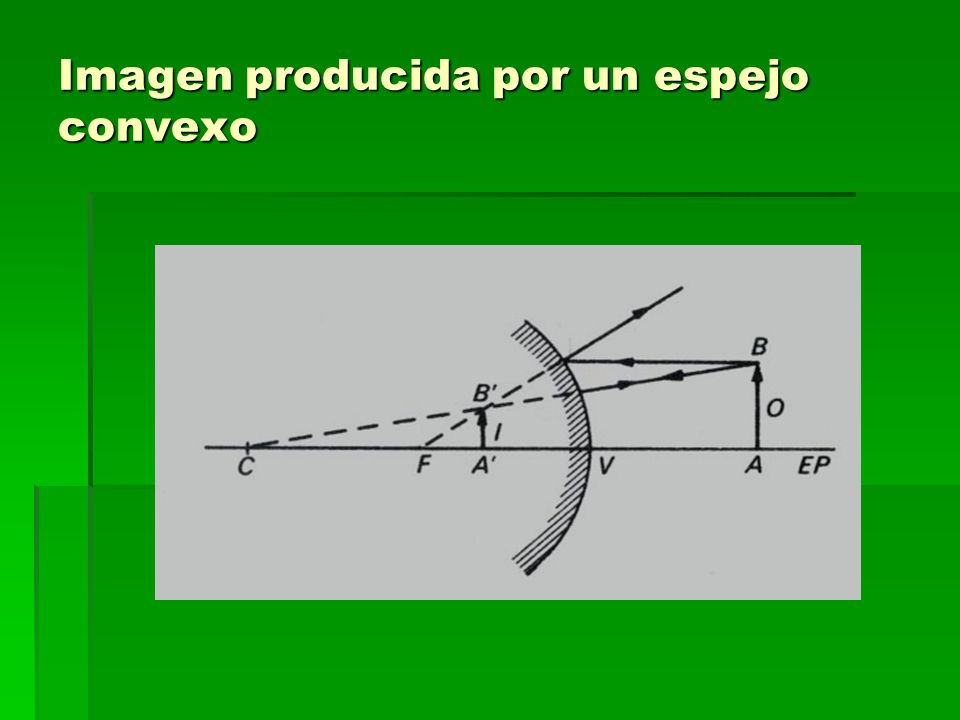

Imagen producida por un espejo convexo
12

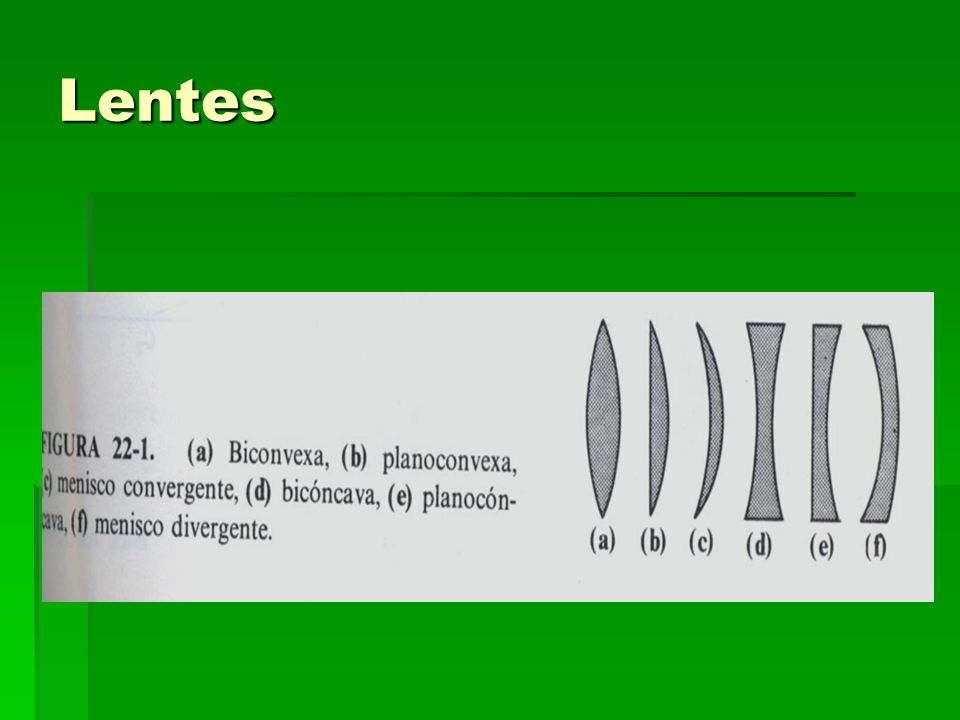

Lentes
13

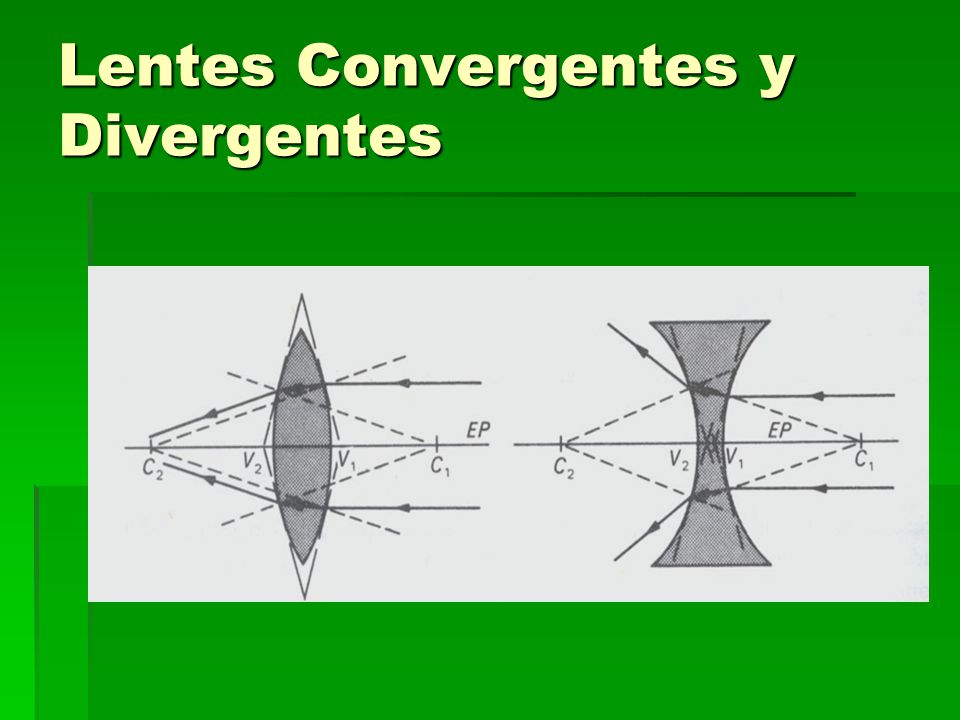

Lentes Convergentes y Divergentes
14

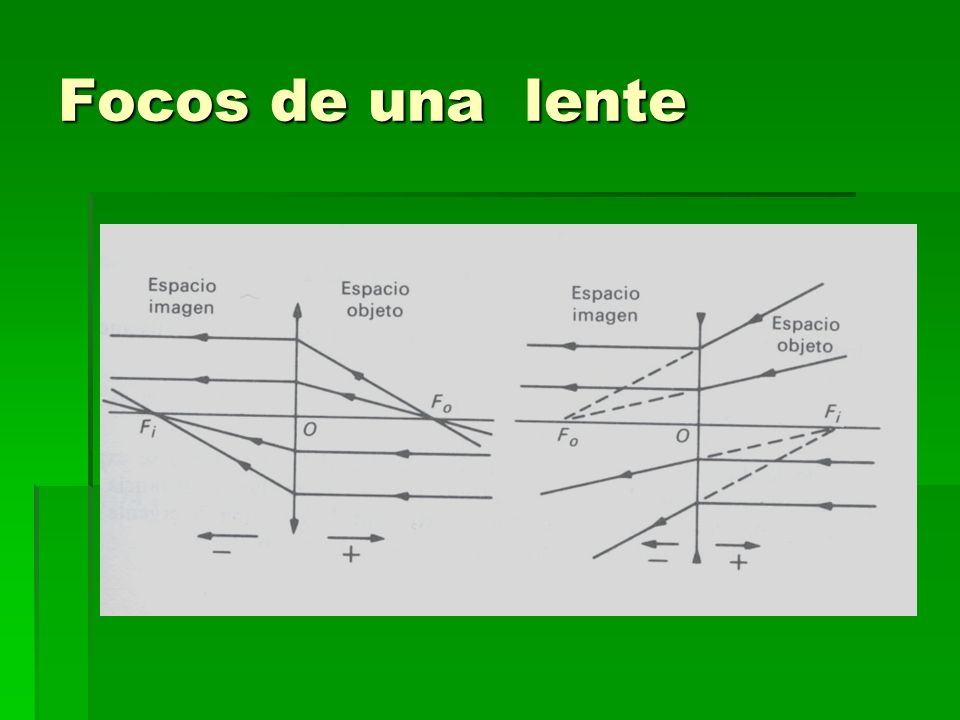

Focos de una lente
15
Imágenes de un objeto para una lente convergente
16

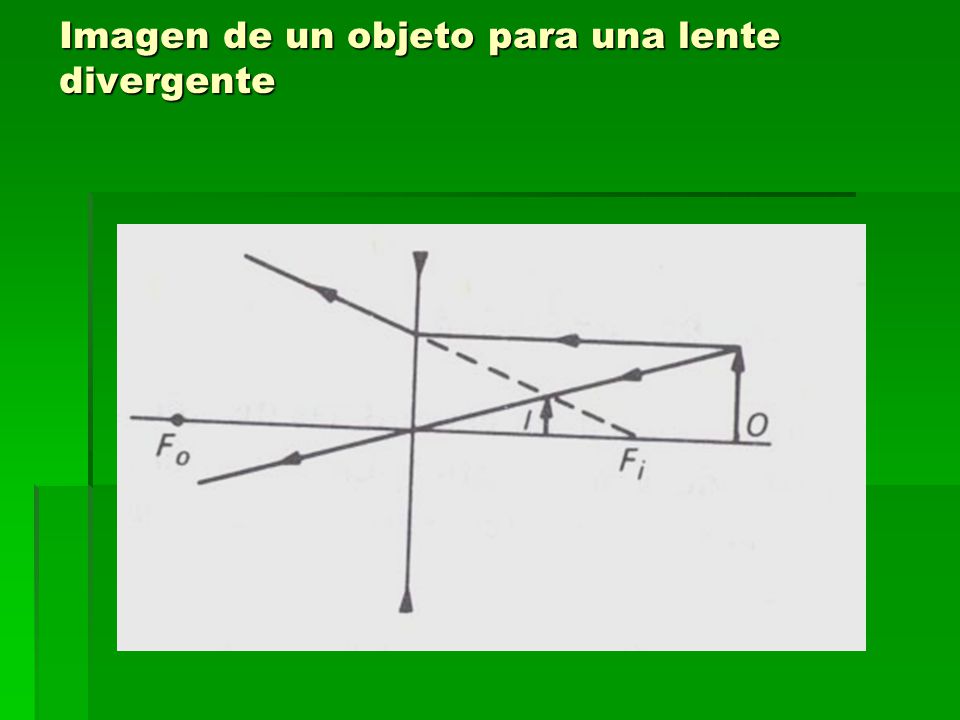

Imagen de un objeto para una lente divergente
17
Proyector
18

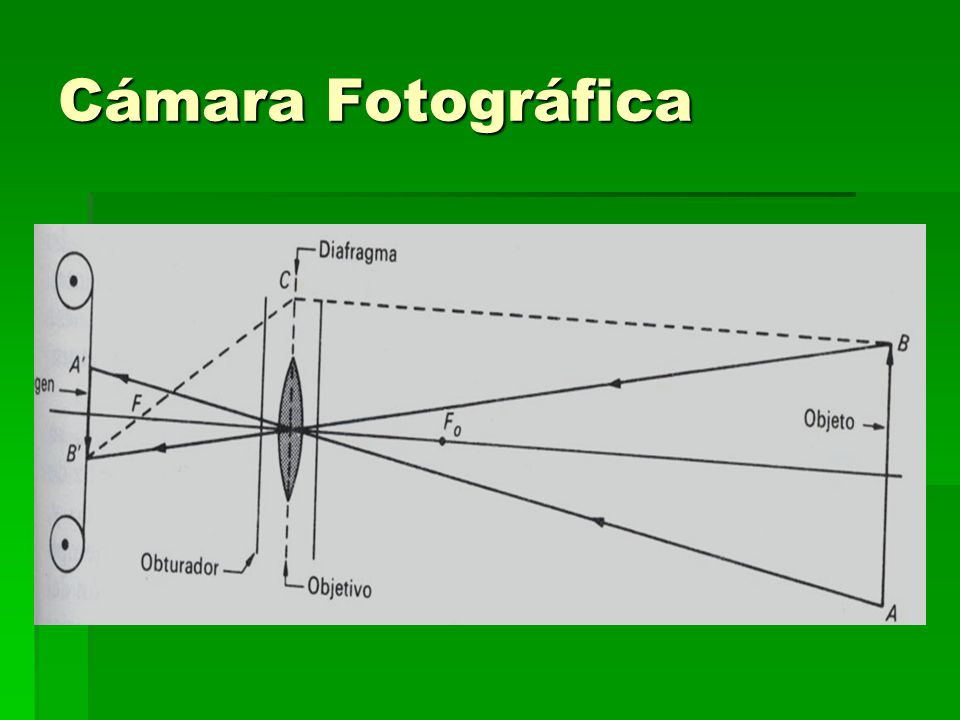

Cámara Fotográfica
19
Microscopio Simple o Lupa
A = δ / f (Aumento para la Lupa)
20

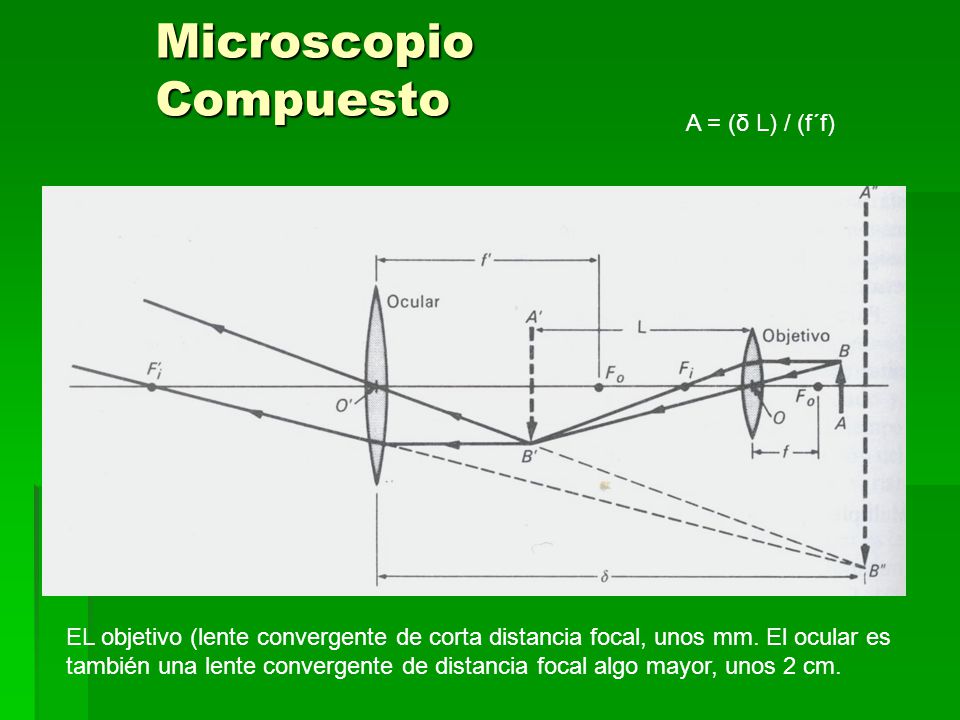

Microscopio Compuesto
A = (δ L) / (f´f) EL objetivo (lente convergente de corta distancia focal, unos mm. El ocular es también una lente convergente de distancia focal algo mayor, unos 2 cm.
21
Telescopio de Refracción
A = f / f´ El objetivo es una lente convergente, casi planconvexa, de gran distancia focal f (20m) y gran diámetro. El ocular es también una lente convergente de corta distancia focal f´(3cm).
