1 第 23 太陽活動期における 太陽中性子の観測 松原豊他太陽中性子観測グループ 平成 18 年 3 月 27 日 松山大学 日本物理学会第 61 回年次大会

2 共同研究機関・グループ 名古屋大学太陽地球環境研究所 中部大学工学部 日本大学生産工学部 山梨学院大学商学部 信州大学理学部 ベルン大学物理学科 エレバン物理学研究所 サンアンドレス大学理学部・ BASJE グループ 国立天文台、東大宇宙線研究所 理研・横浜国大・宇都宮大・埼玉大 メキシコ国立自治大学

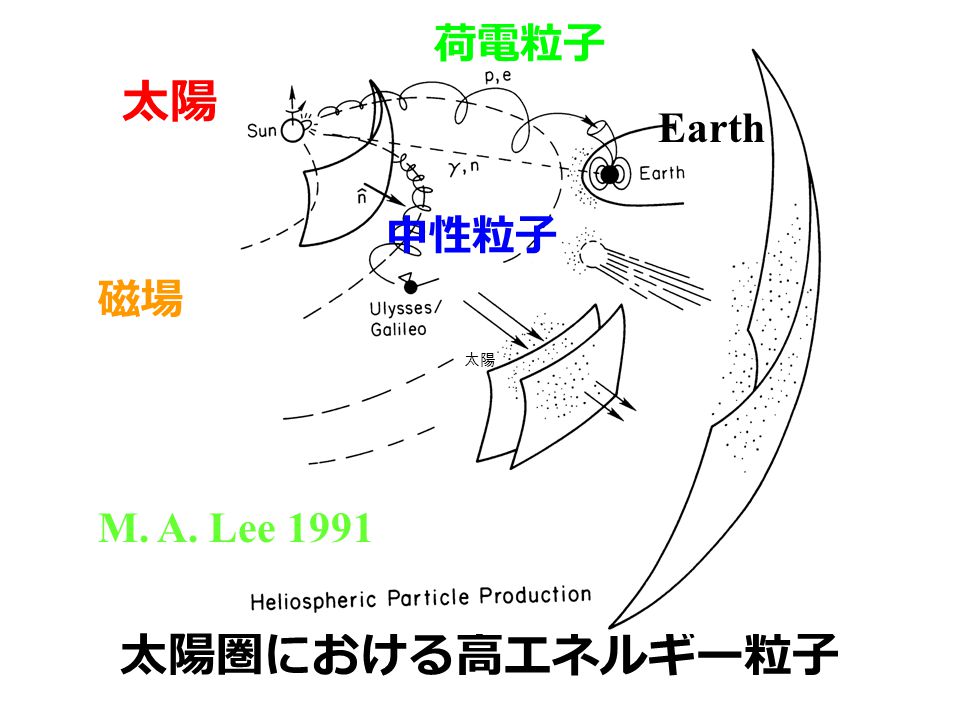

3 太陽圏における高エネルギー粒子 太陽 Earth 荷電粒子 中性粒子 磁場 M. A. Lee 1991

4 太陽中性子国際観測網 2005 年度に改良した

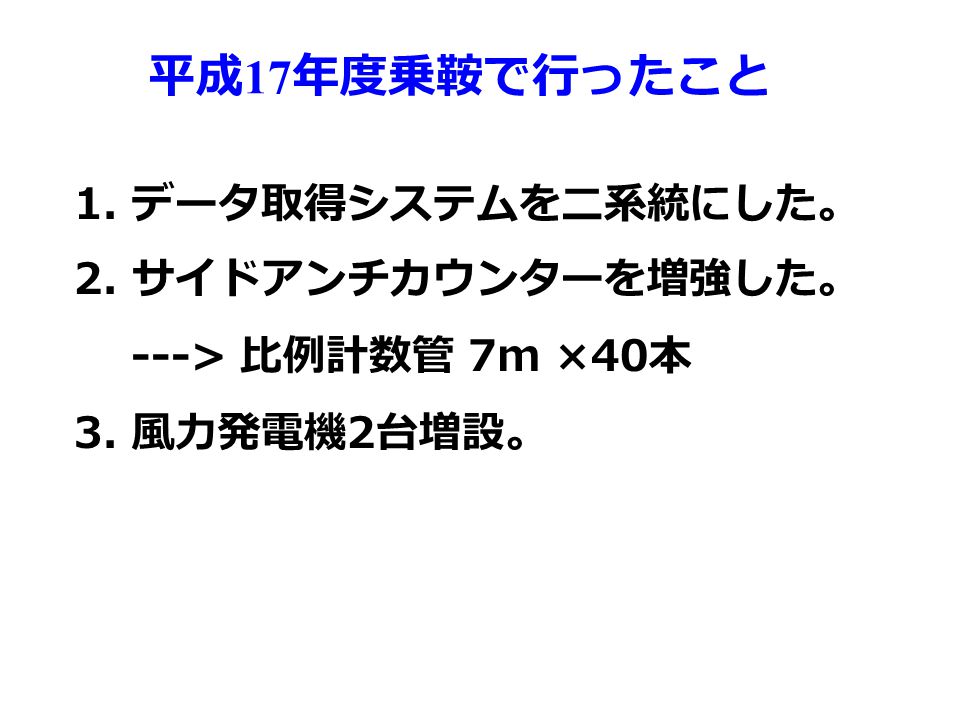

5 平成 17 年度乗鞍で行ったこと 1. データ取得システムを二系統にした。 2. サイドアンチカウンターを増強した。 ---> 比例計数管 7m ×40 本 3. 風力発電機 2 台増設。

6 データ収集系を二系統に 昨年度、 PC のハードディスクが故障。 ICRR LAN FPGA

7 サイドアンチを増強する

8 太陽中性子望遠鏡駆動電力 平均 100 ワットの発電（ 53 ワット必要）。 今年度購入。

9 乗鞍ライブカメラ 12 月 7 日 太陽中性子部屋の 天井をモニター 風力発電がまわって るか？ シーズン後半不調

10 乗鞍太陽中性子望遠鏡今後の改良 n p エネルギー 方向 方向部の復活 エネルギー 電源供給 Only 粒子弁別

11 平成 17 年度メキシコ・ボリビアで行ったこと 1. データ取得プログラムが自動的に立ち 上がるようにした。 PC (linux) + CAMAC 2. メキシコは省エネルギー化 + 現地研究者等の努力により メキシコ市  シェラネグラの ネットワーク確立

12 黒点数の変動 ISES Solar Cycle Sunspot Number Progression Jan1992Dec2007 Monthly Sunspot Number 11years

13 X クラスフレアの頻度 Jan. 1990 Feb. 2006 11years

14 050907-050916: X クラス 10 回 17:39 Sep 678 910111213141516 X クラス GOESNORH X-ray P: >10MeV >50Me V >100Me V

15 太陽活動の違い Sep.7-9, 2005 Mar.8-10, 2006 X クラス GOES X-ray flux

16 050907 Start: 17:17 Max.: 17:40 X17 S06E89 Arbitrary ( 対数 ) GOES X-ray p(>10Me V) p(>100Me V) p(>50Me V) Sep.7Sep.8 17:42 X クラス

17 050908 Start: 20:52 Max.: 21:06 X5.4 S11E74 Arbitrary ( 対数 ) GOES 21:04 X-ray p(>10Me V) p(>100Me V) p(>50Me V) Sep.7Sep.8 X クラス

18 太陽の位置 21:04 2005 年 9 月 7 日 2005 年 9 月 8 日 メキシコとボリビアが 好条件 メキシコとハワイが 好条件 大気の厚さ大気の厚さ X17X5.4

19 太陽中性子検出器の計数率 : 2005 年 9 月 8 日 ハワイ メキシコ Time (UT) 20 22 StartMax X5.4 一分値一分値 一分値一分値 ~50MeV ~100MeV

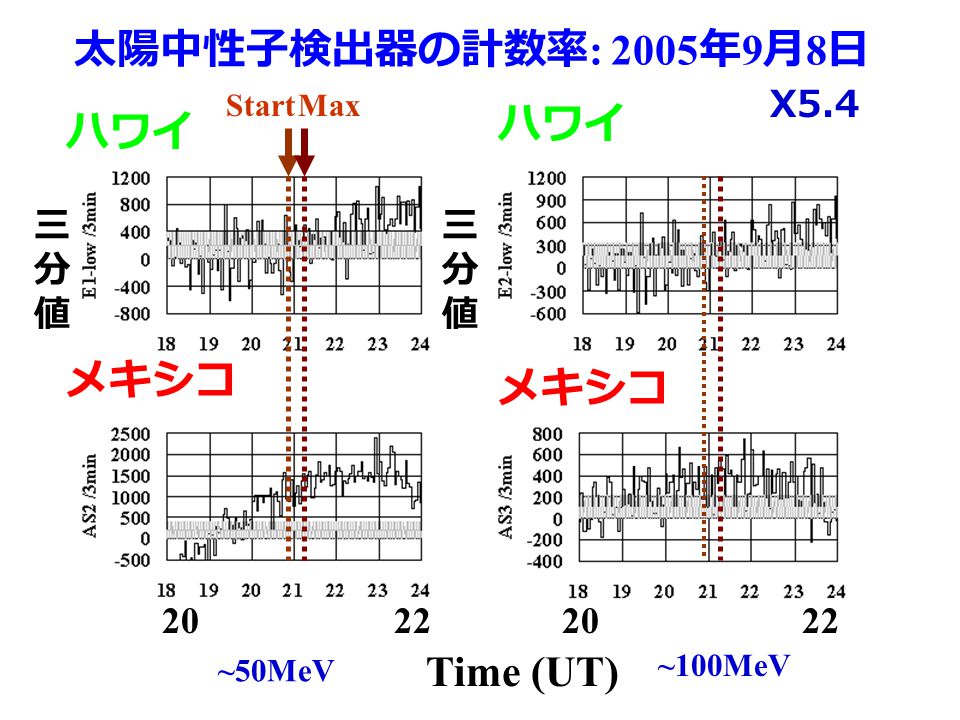

20 太陽中性子検出器の計数率 : 2005 年 9 月 8 日 ハワイ メキシコ Time (UT) 20 22 StartMax X5.4 三分値三分値 三分値三分値 ~50MeV ~100MeV

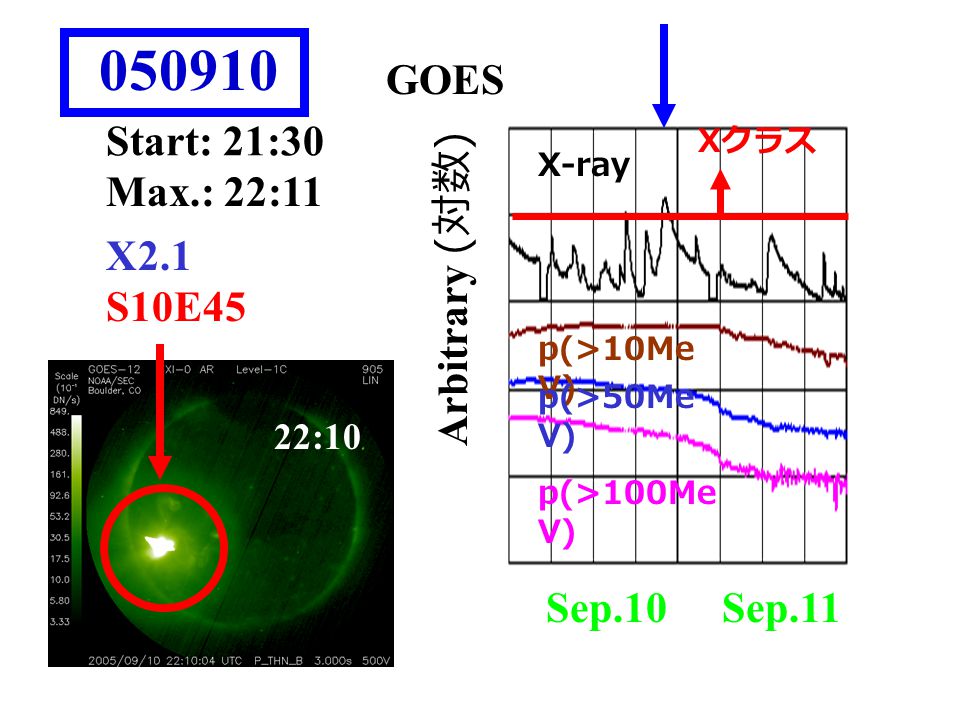

21 050910 Start: 21:30 Max.: 22:11 X2.1 S10E45 Arbitrary ( 対数 ) GOES X-ray p(>10Me V) p(>100Me V) p(>50Me V) Sep.10Sep.11 22:10 X クラス

22 太陽の位置 21:04 2005 年 9 月 10 日 ハワイが好条件 大気の厚さ大気の厚さ X2.1 RHESSI も見えてい る 21:1522:45

23 ハワイ検出器の 計数率 : 2005 年 9 月 10 日 Start Max X2.1 一分値一分値 2123 UT ~50MeV ~100MeV

24 2005 年度の太陽中性子観測まとめ 1. 太陽中性子観測網のメインテナンス 乗鞍・メキシコ・ボリビアに重点 2006 年度は乗鞍の方向機能復活へ 2. 2005 年 9 月の X クラスフレアの解析 9 月 7 日を除く 9 フレアで、きれいな 信号はこれまでに得られていない。 現在、過去に遡って再解析中

25 To be continued…

26

27 ハワイ太陽中性子望遠鏡

28 メキシコ太陽中性子望遠鏡 n p

29 050907-050916: GLE は？ Sep 6 16

30 050907: Bolivia vs Mexico (1) (UT) Bolivia: neutron telecopeMexico: neutron telecope Bolivia: neutron monitor (UT) >40MeV >240MeV preliminary >120MeV >30MeV

31 050907: Bolivia vs Mexico (2) preliminary Bolivia: >40MeV X 2 Mexico: >30MeV Bolivia: neutron monitor X 0.5

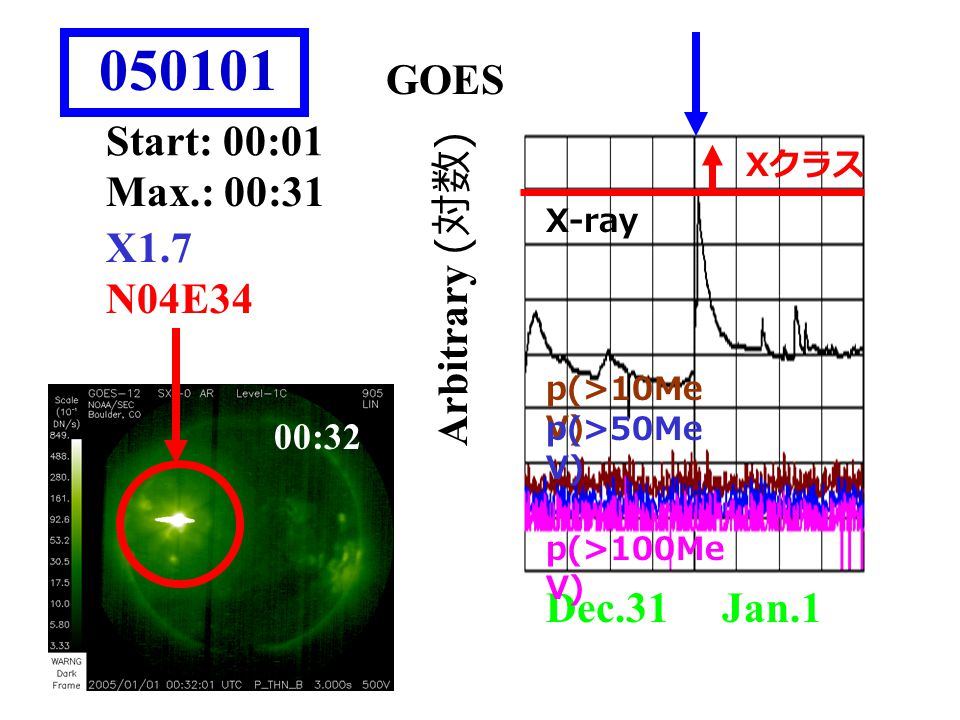

32 050101 Start: 00:01 Max.: 00:31 X1.7 N04E34 Arbitrary ( 対数 ) GOES X-ray p(>10Me V) p(>50Me V) Dec.31Jan.1 00:32 p(>100Me V) X クラス

33 太陽の位置 2005 年 1 月 1 日 ハワイが好条件 大気の厚さ大気の厚さ X1.7 RHESSI も見えてい る 23:4501:15

34 ハワイ検出器の 計数率 : 2005 年 1 月 1 日 Start Max X1.7 一分値一分値 UT ~50MeV － 0.5 1.5 ~100MeV

35 050115 Start: 00:22 Max.: 00:43 X1.2 N11E10 Arbitrary ( 対数 ) GOES X-ray p(>10Me V) p(>100Me V) p(>50Me V) Jan.14Jan.15 00:44 X クラス

36 太陽の位置 21:04 2005 年 1 月 15 日 ハワイが好条件 大気の厚さ大気の厚さ X1.2 RHESSI も見えてい る 23:4501:00

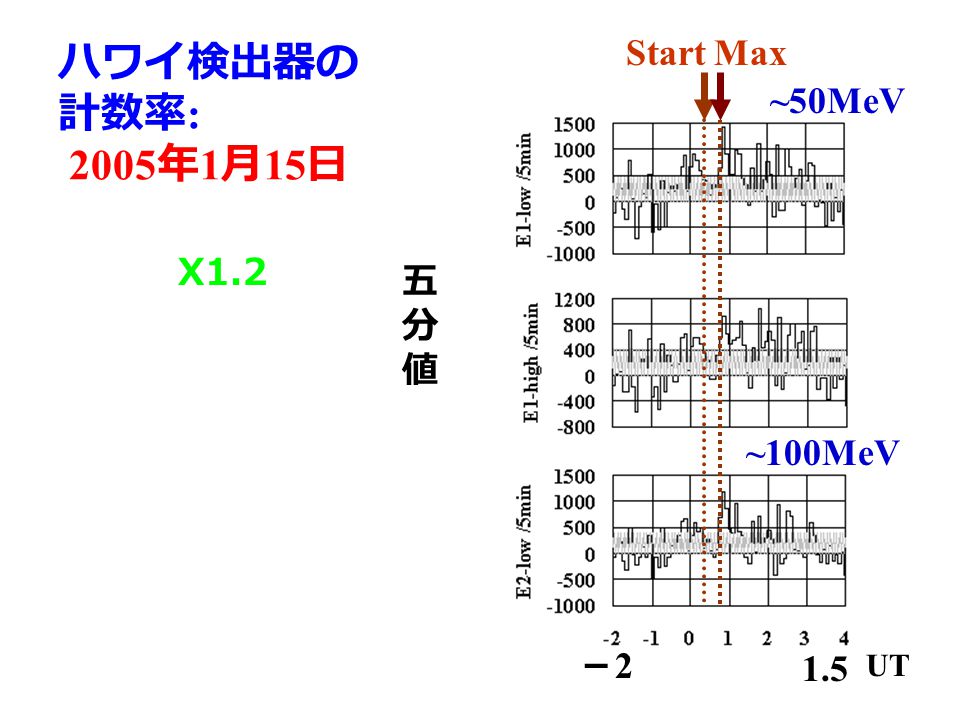

37 ハワイ検出器の 計数率 : 2005 年 1 月 15 日 StartMax X1.2 五分値五分値 ~50MeV ~100MeV －2－2 1.5 UT

38 050120 Start: 06:36 Max.: 07:01 X7.1 N12W58 Arbitrary ( 対数 ) GOES X-ray p(>10Me V) p(>100Me V) p(>50Me V) Jan.20Jan.21 07:02 X クラス

39 太陽の位置 2005 年 1 月 20 日 チベットが好条件 大気の厚さ大気の厚さ X7.1 RHESSI も見えてい る 06:1507:30

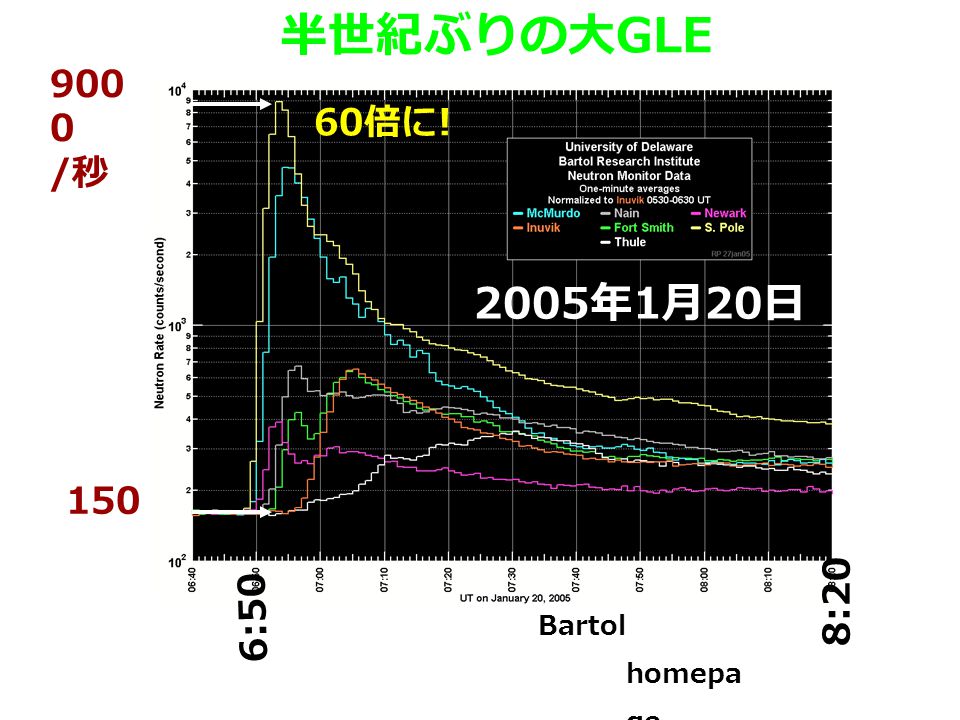

40 半世紀ぶりの大 GLE Bartol homepa ge 2005 年 1 月 20 日 150 900 0 / 秒 60 倍に ! 6:50 8:20

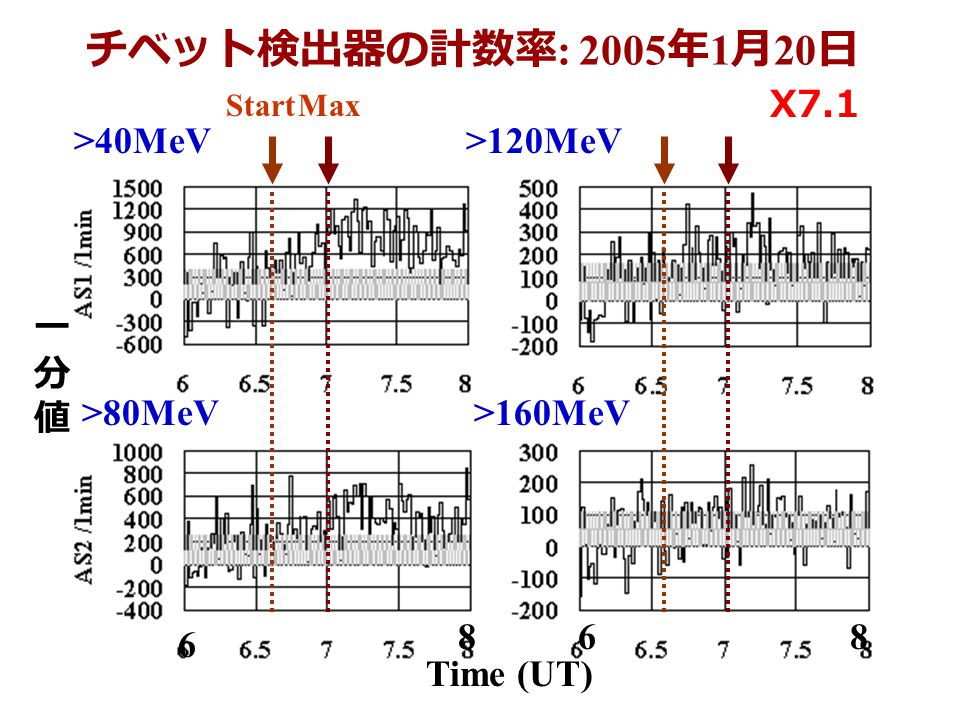

41 チベット検出器の計数率 : 2005 年 1 月 20 日 >120MeV>40MeV >80MeV>160MeV Time (UT) 6 8 StartMax X7.1 一分値一分値 68

42 チベット検出器の計数率 : 2005 年 1 月 20 日 >120MeV>40MeV >80MeV>160MeV Time (UT) 4 10 StartMax X7.1 三分値三分値 410

43 チベット方向別計数率 : 2005 年 1 月 20 日 Time (UT) 6 8 StartMax X7.1 一分値一分値 68 NE SE NW SW

44 チベット方向別計数率 : 2005 年 1 月 20 日 Time (UT) 4 10 StartMax X7.1 三分値三分値 410 NENW SWSE

45 Neutron time of flight between Sun and Earth Time: delay from a light
