NTP 18: ESTRÉS TÉRMICO EVALUACIÓN EXPOSICIONES MUY INTENSAS.

Presentación del tema: "NTP 18: ESTRÉS TÉRMICO EVALUACIÓN EXPOSICIONES MUY INTENSAS."— Transcripción de la presentación:

1 NTP 18: ESTRÉS TÉRMICO EVALUACIÓN EXPOSICIONES MUY INTENSAS

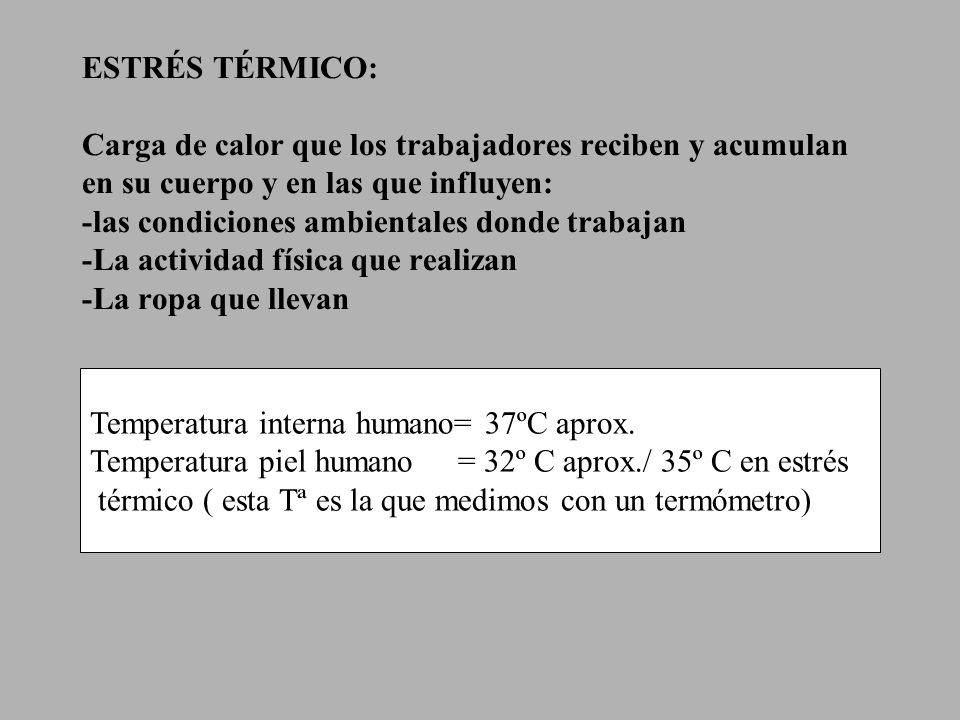

2 ESTRÉS TÉRMICO: Carga de calor que los trabajadores reciben y acumulan en su cuerpo y en las que influyen: -las condiciones ambientales donde trabajan -La actividad física que realizan -La ropa que llevan Temperatura interna humano= 37ºC aprox. Temperatura piel humano = 32º C aprox./ 35º C en estrés térmico ( esta Tª es la que medimos con un termómetro)

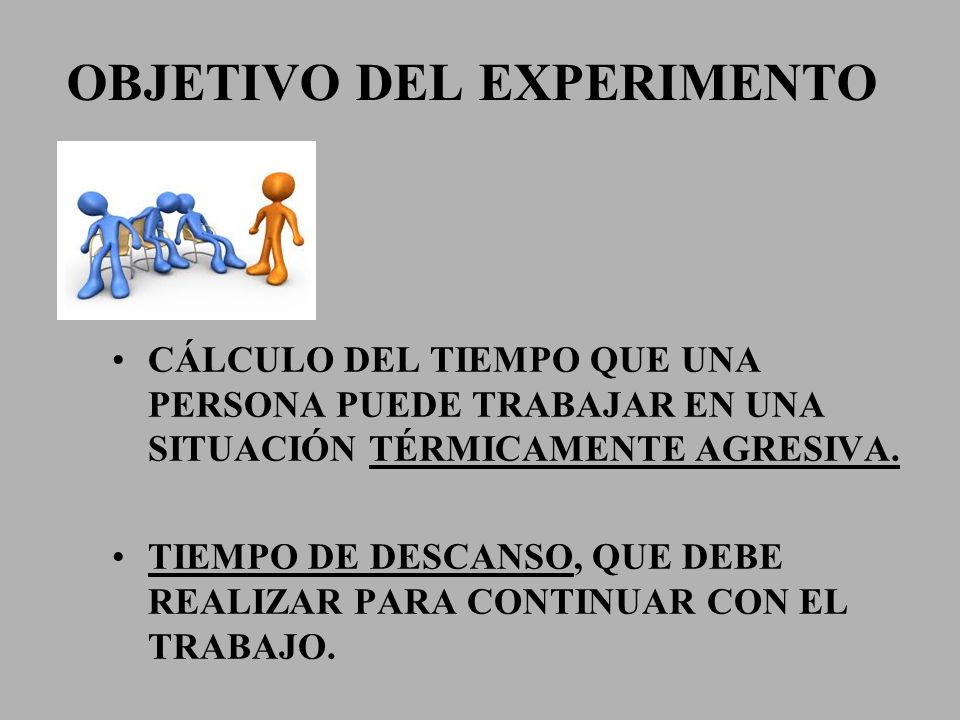

3 OBJETIVO DEL EXPERIMENTO
CÁLCULO DEL TIEMPO QUE UNA PERSONA PUEDE TRABAJAR EN UNA SITUACIÓN TÉRMICAMENTE AGRESIVA. TIEMPO DE DESCANSO, QUE DEBE REALIZAR PARA CONTINUAR CON EL TRABAJO.

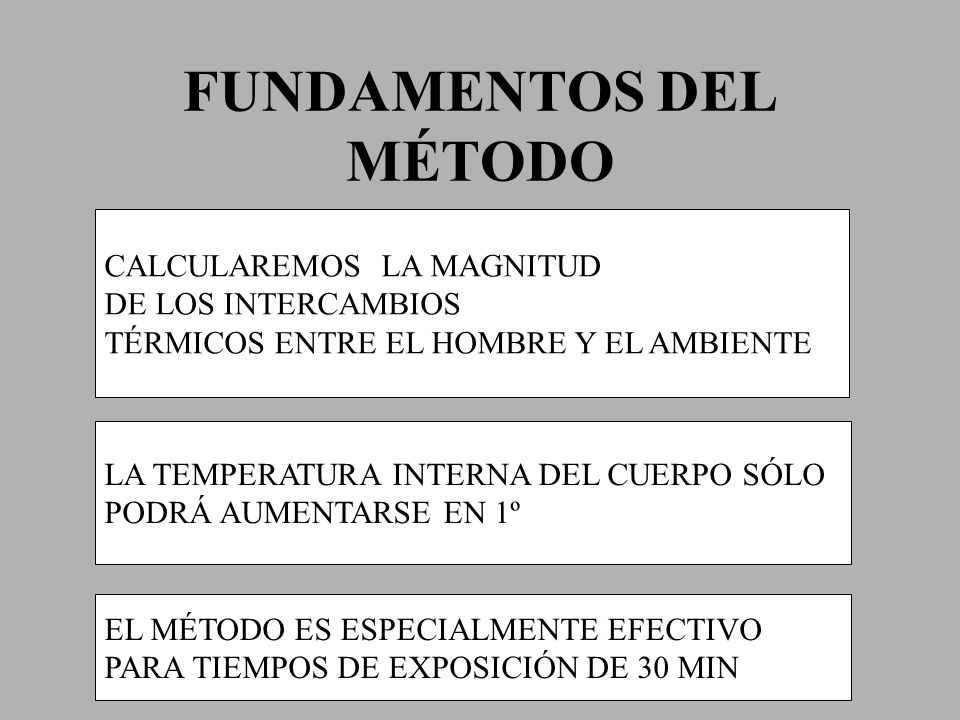

4 FUNDAMENTOS DEL MÉTODO
CALCULAREMOS LA MAGNITUD DE LOS INTERCAMBIOS TÉRMICOS ENTRE EL HOMBRE Y EL AMBIENTE LA TEMPERATURA INTERNA DEL CUERPO SÓLO PODRÁ AUMENTARSE EN 1º EL MÉTODO ES ESPECIALMENTE EFECTIVO PARA TIEMPOS DE EXPOSICIÓN DE 30 MIN

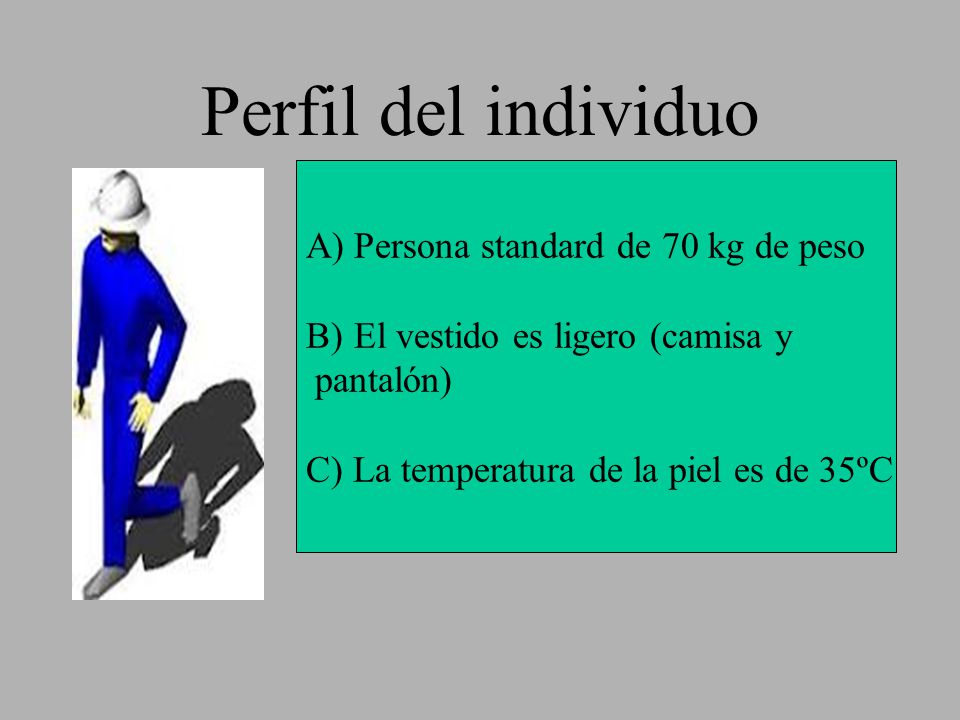

5 Perfil del individuo Persona standard de 70 kg de peso
El vestido es ligero (camisa y pantalón) C) La temperatura de la piel es de 35ºC

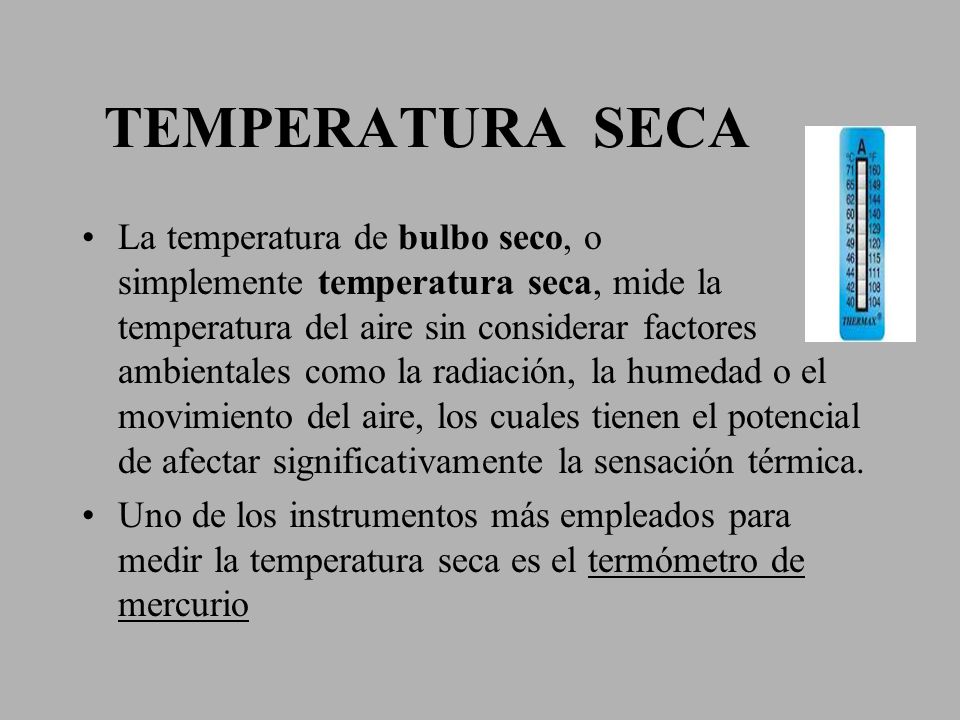

6 TEMPERATURA SECA La temperatura de bulbo seco, o simplemente temperatura seca, mide la temperatura del aire sin considerar factores ambientales como la radiación, la humedad o el movimiento del aire, los cuales tienen el potencial de afectar significativamente la sensación térmica. Uno de los instrumentos más empleados para medir la temperatura seca es el termómetro de mercurio

7 TEMPERATURA DE ROCIO Temperatura de rocío es la temperatura a la
Que empieza a condensar el vapor de agua contenido en el aire, produciendo rocío, niebla.

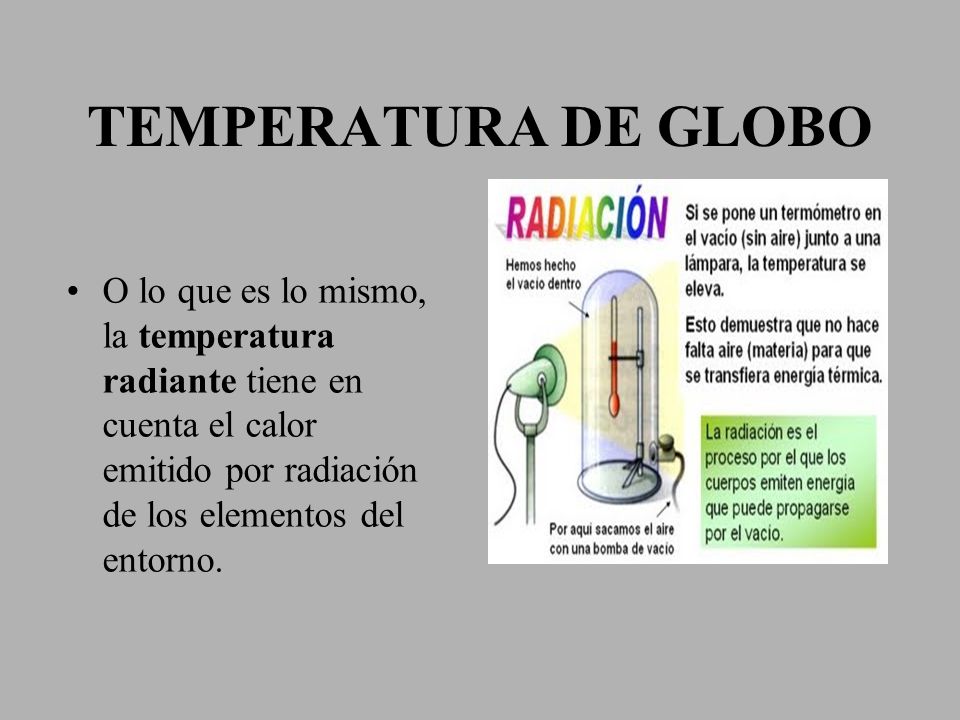

8 TEMPERATURA DE GLOBO O lo que es lo mismo, la temperatura radiante tiene en cuenta el calor emitido por radiación de los elementos del entorno.

9 VELOCIDAD DEL AIRE

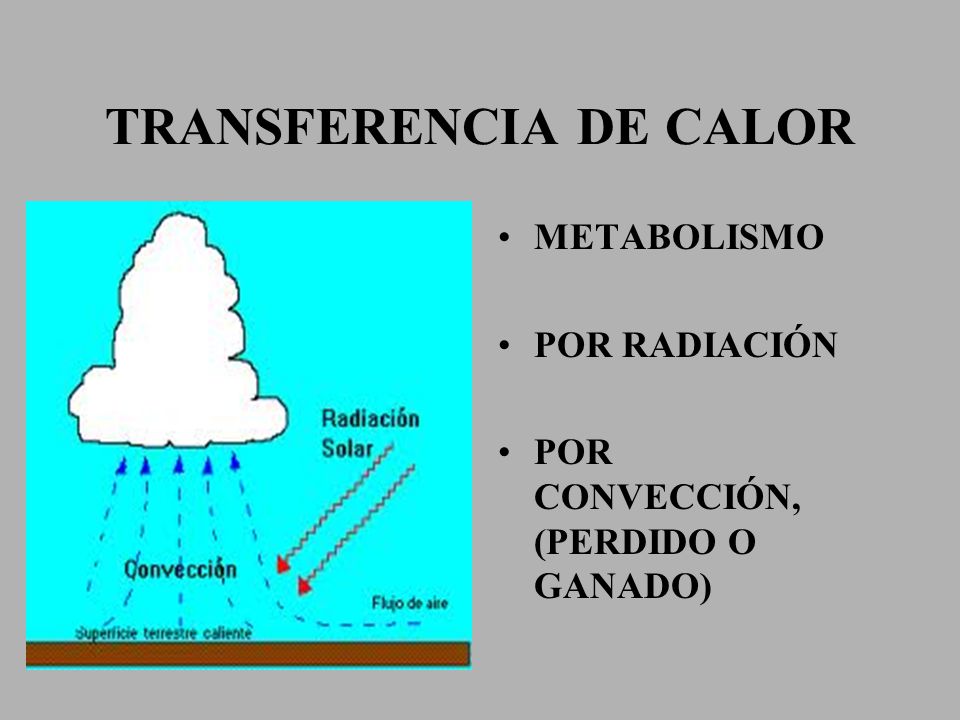

10 TRANSFERENCIA DE CALOR
METABOLISMO POR RADIACIÓN POR CONVECCIÓN, (PERDIDO O GANADO)

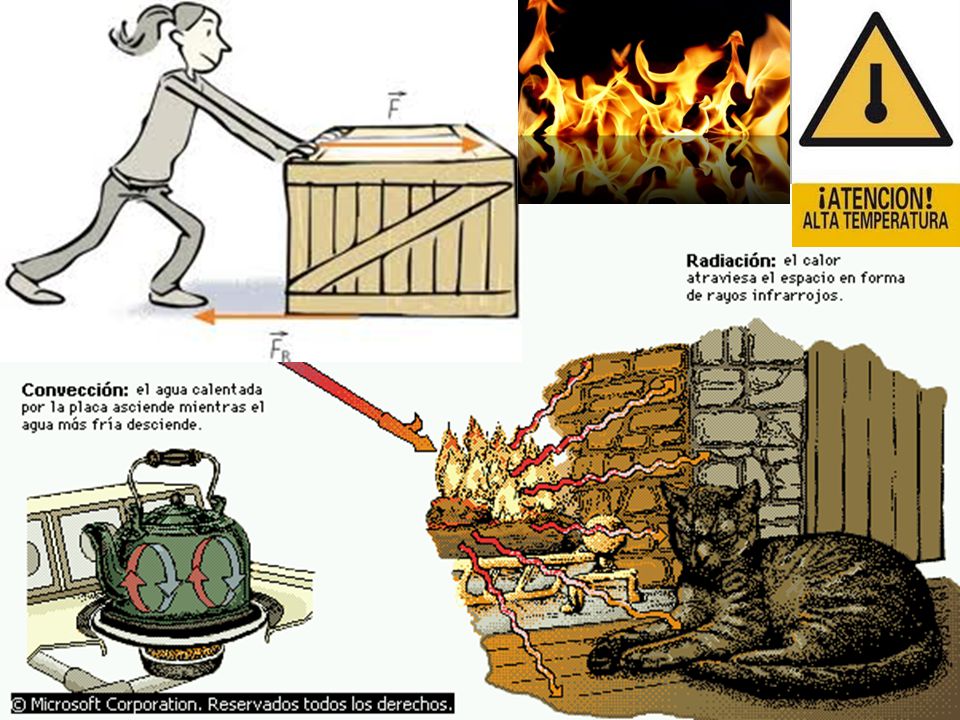

11

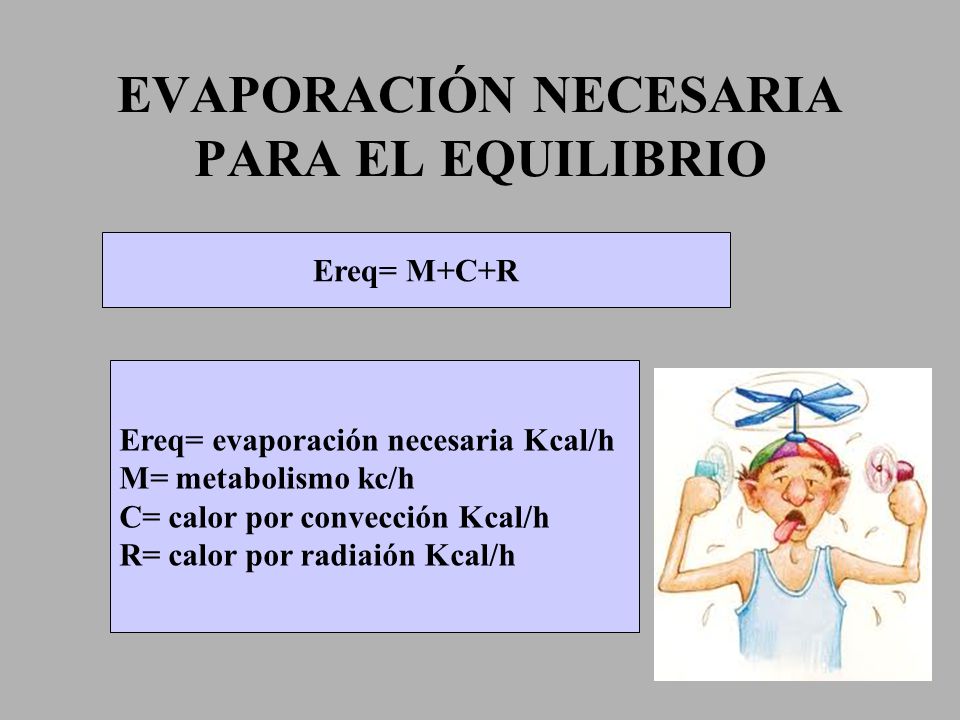

12 EVAPORACIÓN NECESARIA PARA EL EQUILIBRIO
Ereq= M+C+R Ereq= evaporación necesaria Kcal/h M= metabolismo kc/h C= calor por convección Kcal/h R= calor por radiaión Kcal/h

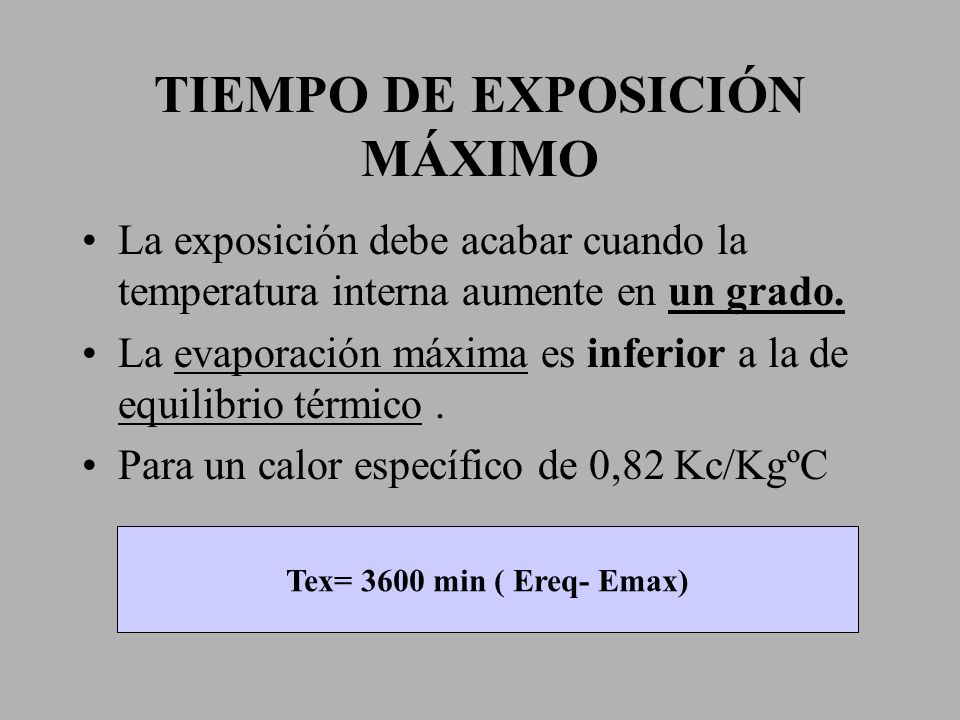

13 TIEMPO DE EXPOSICIÓN MÁXIMO
La exposición debe acabar cuando la temperatura interna aumente en un grado. La evaporación máxima es inferior a la de equilibrio térmico . Para un calor específico de 0,82 Kc/KgºC Tex= 3600 min ( Ereq- Emax)

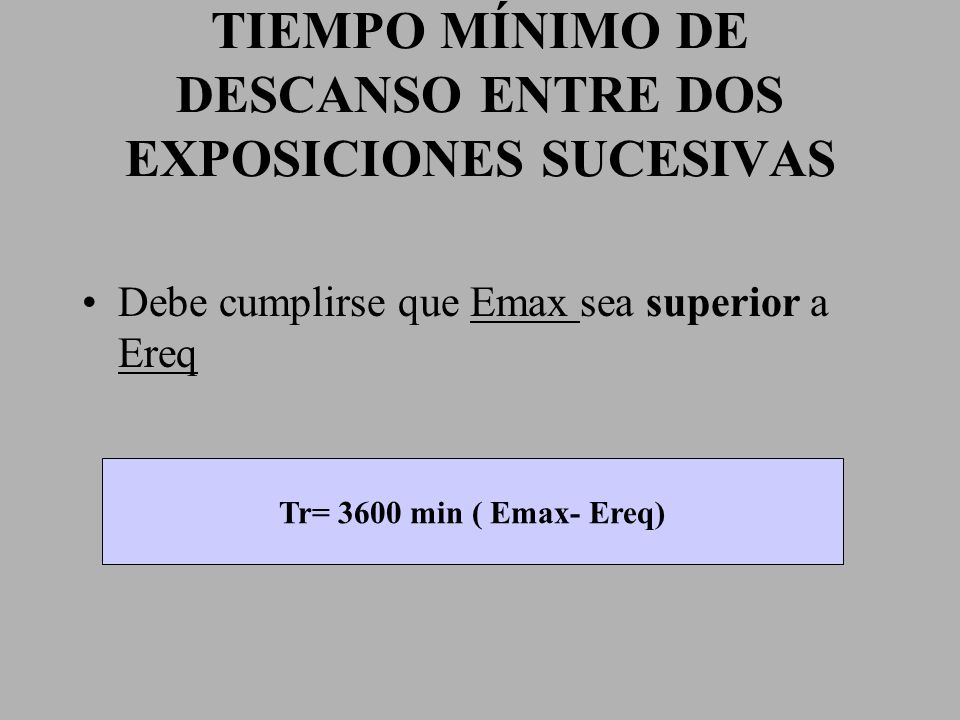

14 TIEMPO MÍNIMO DE DESCANSO ENTRE DOS EXPOSICIONES SUCESIVAS
Debe cumplirse que Emax sea superior a Ereq Tr= 3600 min ( Emax- Ereq)

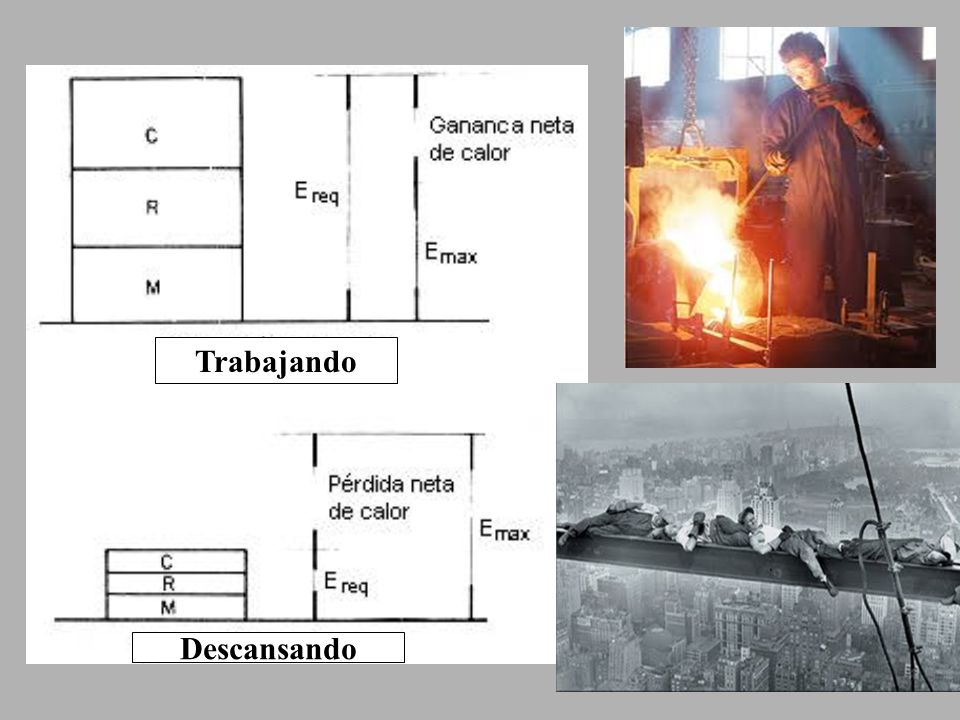

15 Trabajando Descansando

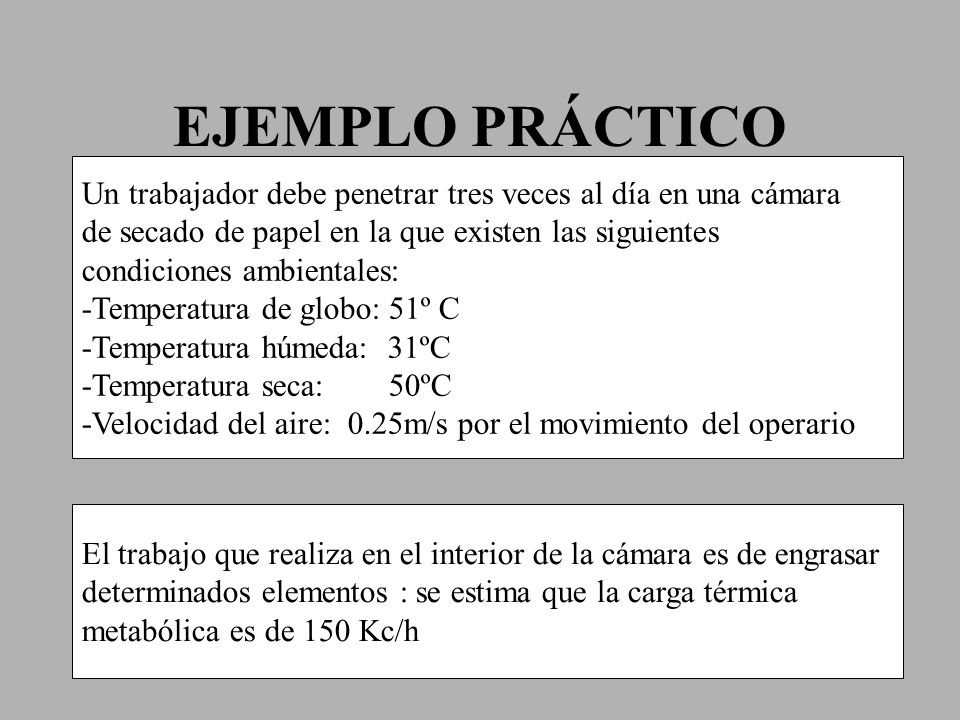

16 EJEMPLO PRÁCTICO Un trabajador debe penetrar tres veces al día en una cámara de secado de papel en la que existen las siguientes condiciones ambientales: -Temperatura de globo: 51º C -Temperatura húmeda: 31ºC -Temperatura seca: ºC -Velocidad del aire: 0.25m/s por el movimiento del operario El trabajo que realiza en el interior de la cámara es de engrasar determinados elementos : se estima que la carga térmica metabólica es de 150 Kc/h

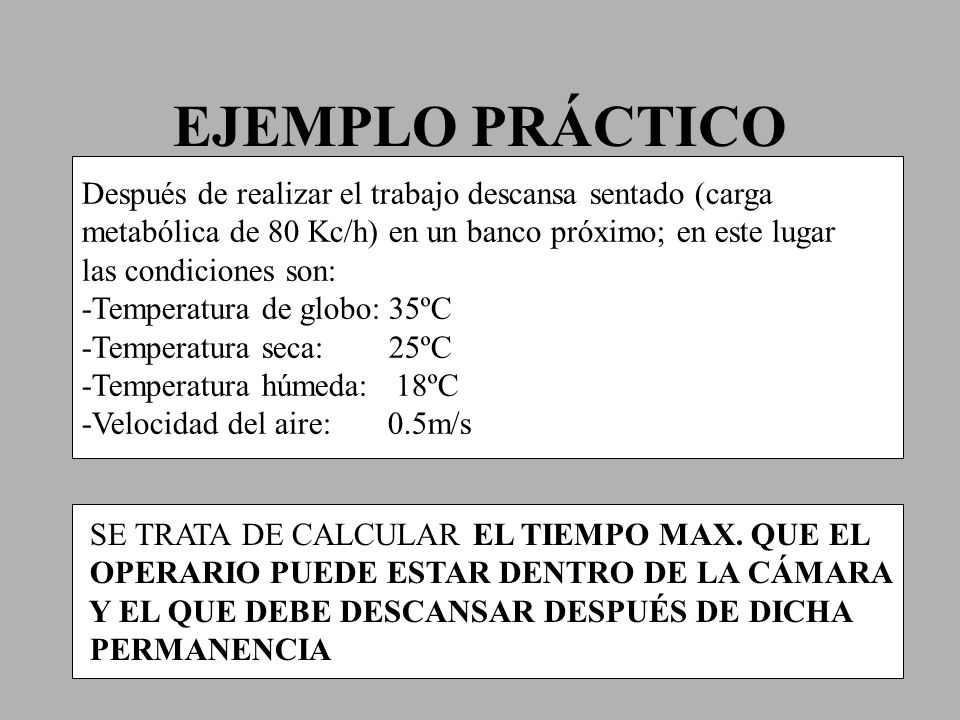

17 EJEMPLO PRÁCTICO Después de realizar el trabajo descansa sentado (carga metabólica de 80 Kc/h) en un banco próximo; en este lugar las condiciones son: -Temperatura de globo: 35ºC -Temperatura seca: ºC -Temperatura húmeda: 18ºC -Velocidad del aire: m/s SE TRATA DE CALCULAR EL TIEMPO MAX. QUE EL OPERARIO PUEDE ESTAR DENTRO DE LA CÁMARA Y EL QUE DEBE DESCANSAR DESPUÉS DE DICHA PERMANENCIA

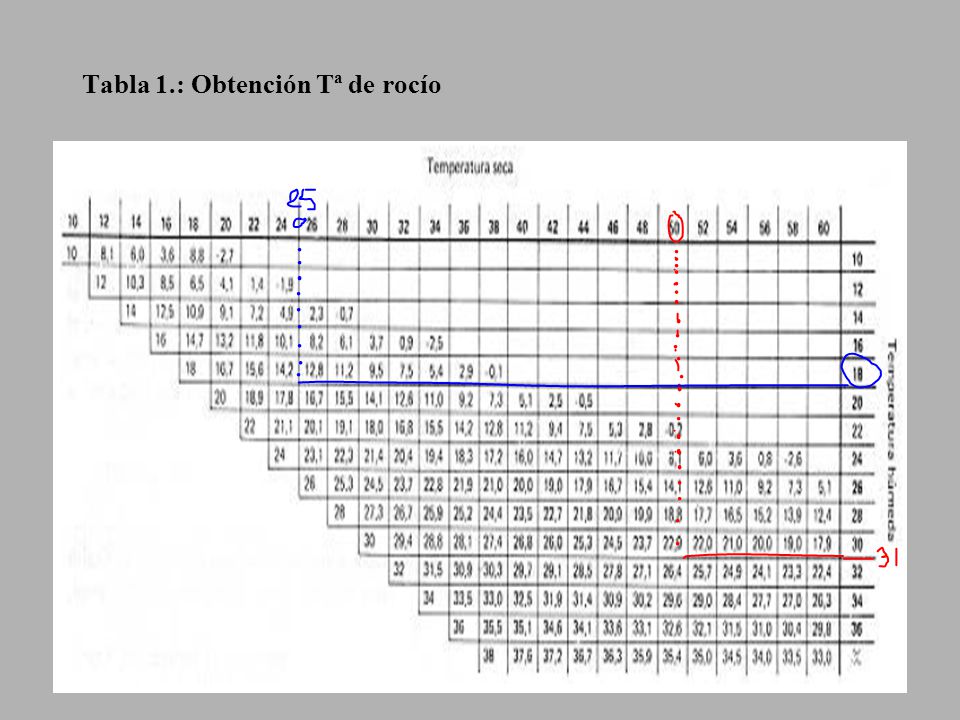

18 Tabla 1.: Obtención Tª de rocío

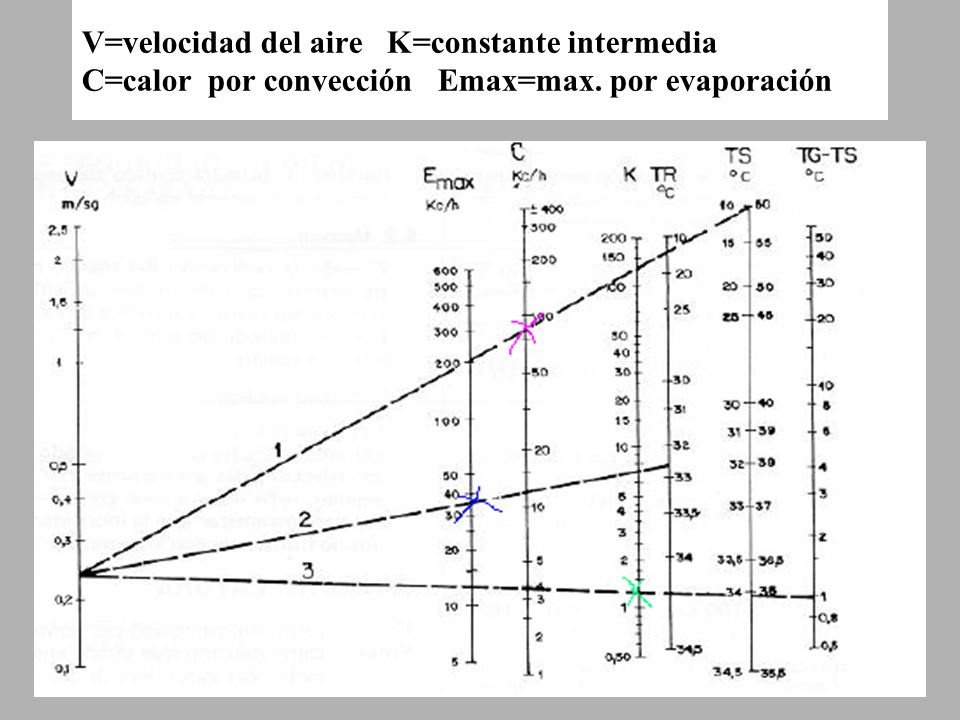

19 V=velocidad del aire K=constante intermedia C=calor por convección Emax=max. por evaporación

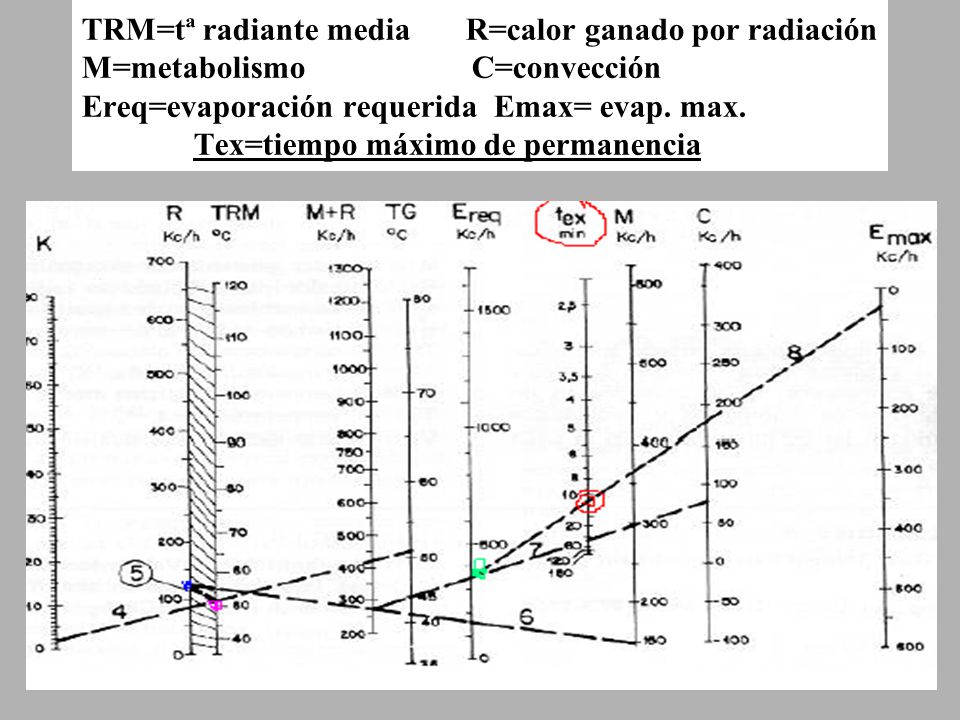

20 TRM=tª radiante media R=calor ganado por radiación M=metabolismo C=convección Ereq=evaporación requerida Emax= evap. max Tex=tiempo máximo de permanencia

21

22

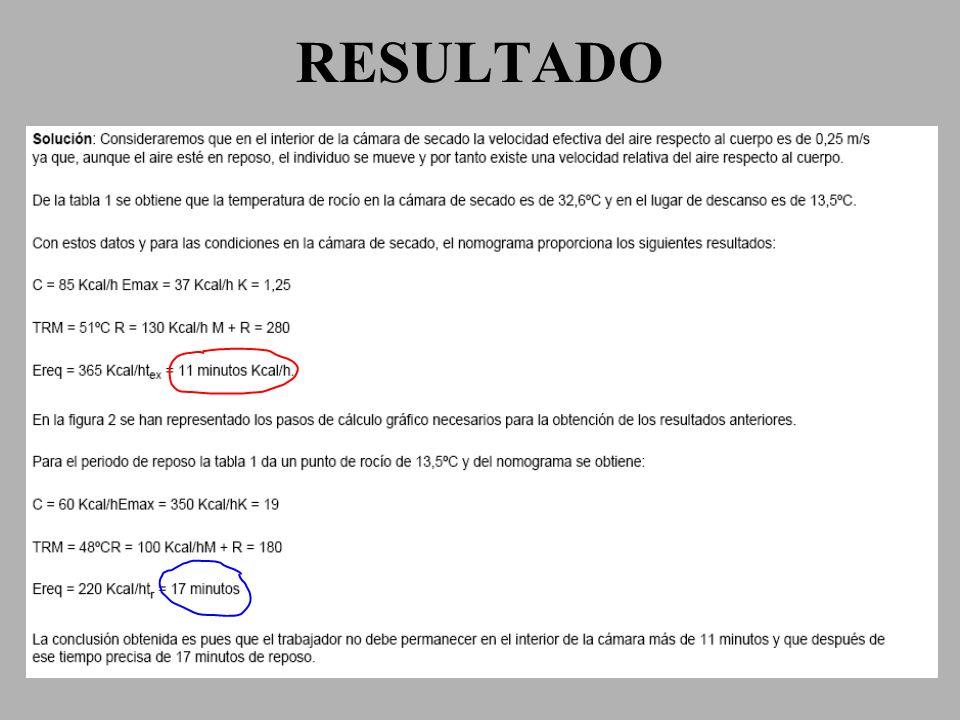

23 RESULTADO

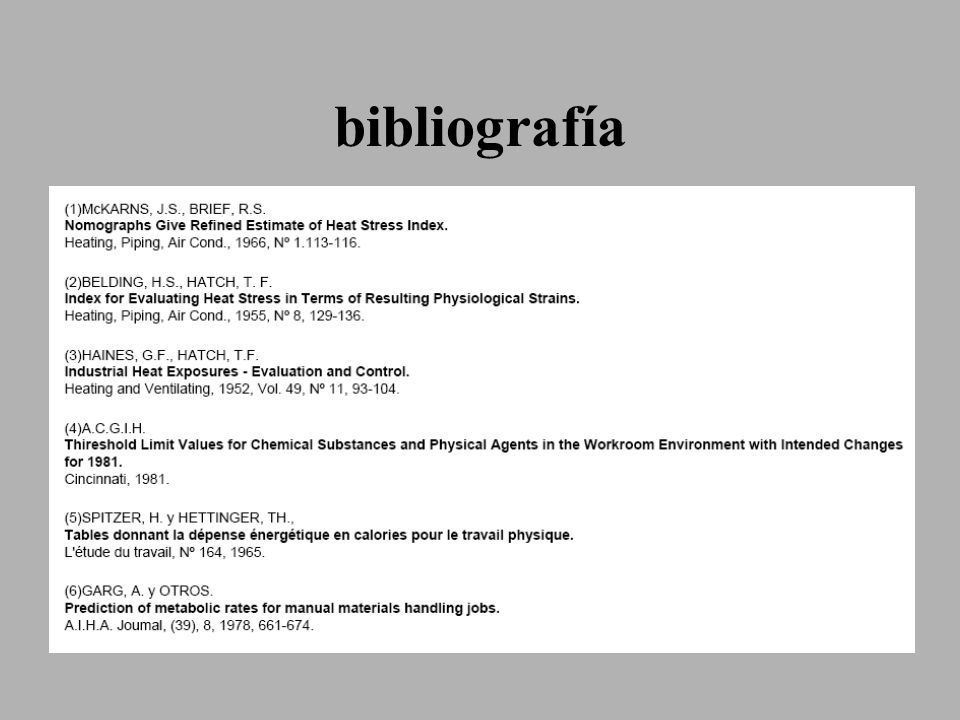

24 bibliografía
