1 CONFORT TÉRMICO Xavier Guardino Solá

2 ECUACIÓN DEL BALANCE TÉRMICO
S = M ± R ± C ± K - E - Res 0 = M ± R ± C ± K - E - Res S: Acumulación de calor M: Calor generado por el organismo (metabolismo) R: Calor intercambiado por radiación C: Calor intercambiado por convección K: Calor intercambiado por conducción E: Calor perdido por la evaporación del sudor Res: Calor perdido por respiración

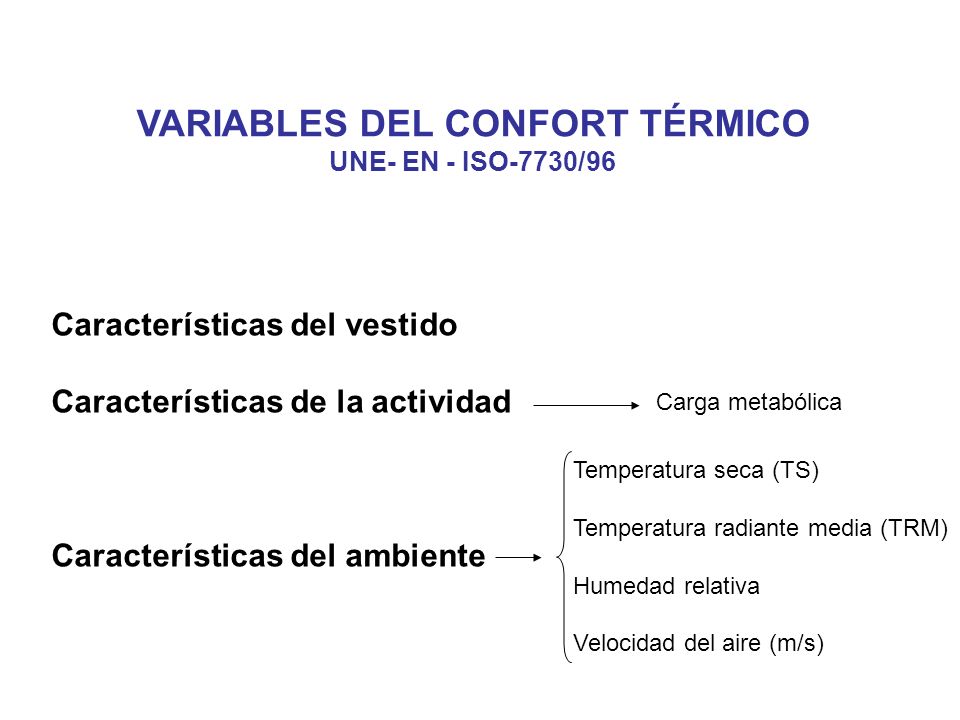

3 VARIABLES DEL CONFORT TÉRMICO
UNE- EN - ISO-7730/96 Características del vestido Características de la actividad Características del ambiente Carga metabólica Temperatura seca (TS) Temperatura radiante media (TRM) Humedad relativa Velocidad del aire (m/s)

4 Descripción de las prendas Resistencia térmica (clo)
Valores de la resistencia térmica específica del atuendo (I) Descripción de las prendas Resistencia térmica (clo) Ropa interior Calzoncillos Calzoncillos largos Camiseta de tirantes Camiseta de manga corta Camiseta de manga larga Sujetadores y bragas 0.03 0.10 0.04 0.09 0.12 Camisas - Blusas Manga corta Ligera, mangas cortas Normal, mangas largas Camisa de franela, mangas largas Blusa ligera, mangas largas 0.15 0.20 0.25 0.30 Pantalones Corto Ligero Normal Franela 0.06 0.28 Vestidos - Faldas Falda ligera (verano) Falda gruesa (invierno) Vestido ligero, mangas cortas Vestido de invierno, mangas largas Mono de trabajo 0.40 0.55 Pullover Chaleco sin mangas Pullover ligero Pullover medio Pullover grueso 0.35

5 Valores de la resistencia térmica específica del atuendo (II)
Descripción de las prendas Resistencia térmica (clo) Chaqueta Chaqueta ligera de verano Chaqueta normal Bata de trabajo (guardapolvo) 0.25 0.35 0.30 Prendas forradas con elevado aislamiento Mono de trabajo Pantalón Chaleco 0.90 0.40 0.20 Prendas exteriores de abrigo Abrigo Chaqueta larga Parka Mono forrado 0.60 0.55 0.70 Diversos Calcetines Calcetines, gruesos cortos Calcetines, gruesos largos Medias de nylon Zapatos de suela delgada Zapatos de suela gruesa Botas Guantes 0.02 0.05 0.10 0.03 0.04

6 TASA METABÓLICA PARA DISTINTAS ACTIVIDADES Actividad W/m2 Kcal/h met
Tumbado, reposo ,8 Sentado, tranquilo ,0 Actividad sedentaria ,2 oficina, casa, laboratorio, escuela De pie, relajado ,2 Actividad ligera ,5 compras, laboratorio, industria ligera Actividad media, de pie ,0 dependientes, trabajo doméstico, trabajo en máquinas Actividad pesada ,0 mecánicos, trabajo pesado en máquinas 1 Kcal/h = 0,64 W/m2

7 INDICE DE VALORACIÓN MEDIO (IMV)
CONFORT TÉRMICO Valoración INDICE DE VALORACIÓN MEDIO (IMV) Es una medida del porcentaje de insatisfechos que se encontraría en una población en determinadas condiciones termohigrométricas y distintos niveles de actividad. Se basa en índice PMV (Predicted Mean Vote) propuesto por Fanger. Incluye todas las variables en la relación hombre – medio ambiente (vestido, actividad y condiciones ambientales).

8

9 Nivel de actividad: 90 Kcal/h (sedentaria)

10 Nivel de actividad: 160 Kcal/h (media)

11 Corrección del IMV por humedad relativa (HM) distinta al 50%
CONFORT TÉRMICO CÁLCULO DE LA TEMPERATURA RADIANTE MEDIA (TRM): TRM = TG + 1,9 V v x (TG – TS) TG: Temperatura de globo TS: Temperatura seca V: Velocidad relativa del aire (m/s) Corrección del IMV por humedad relativa (HM) distinta al 50% Añadir al IMV: A = FH (HM -50) Corrección del IMV por TRM distinta a TS Añadir al IMV: B = FR (TRM – TS)

12 Factor FR

13 Factor FH
