Tipos de tendidos, CMP y Fold

Presentación del tema: "Tipos de tendidos, CMP y Fold"— Transcripción de la presentación:

1 Tipos de tendidos, CMP y Fold

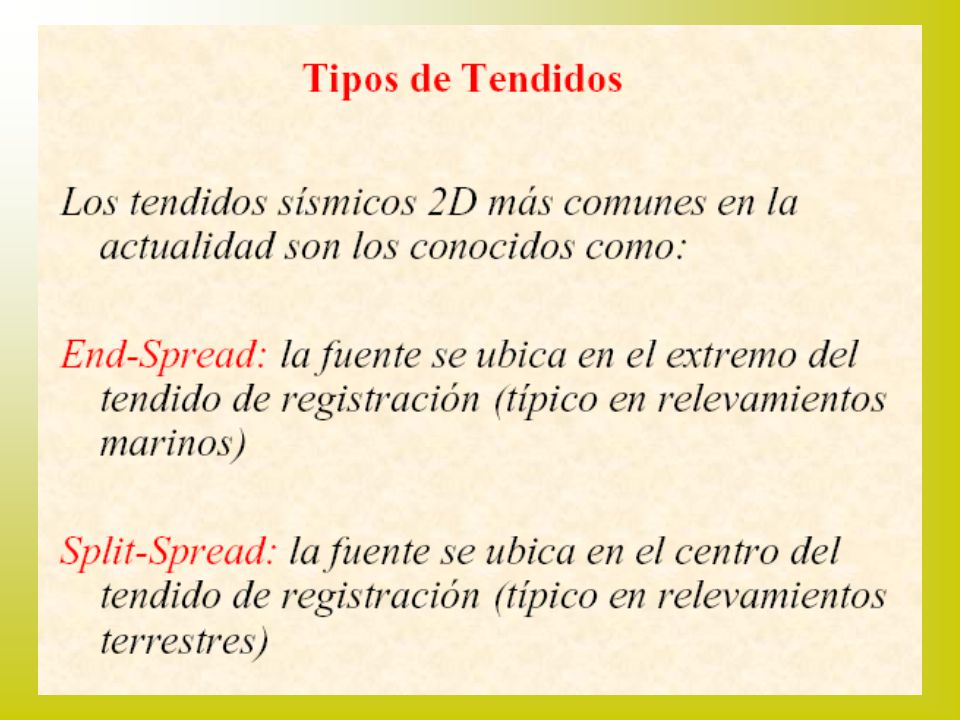

2

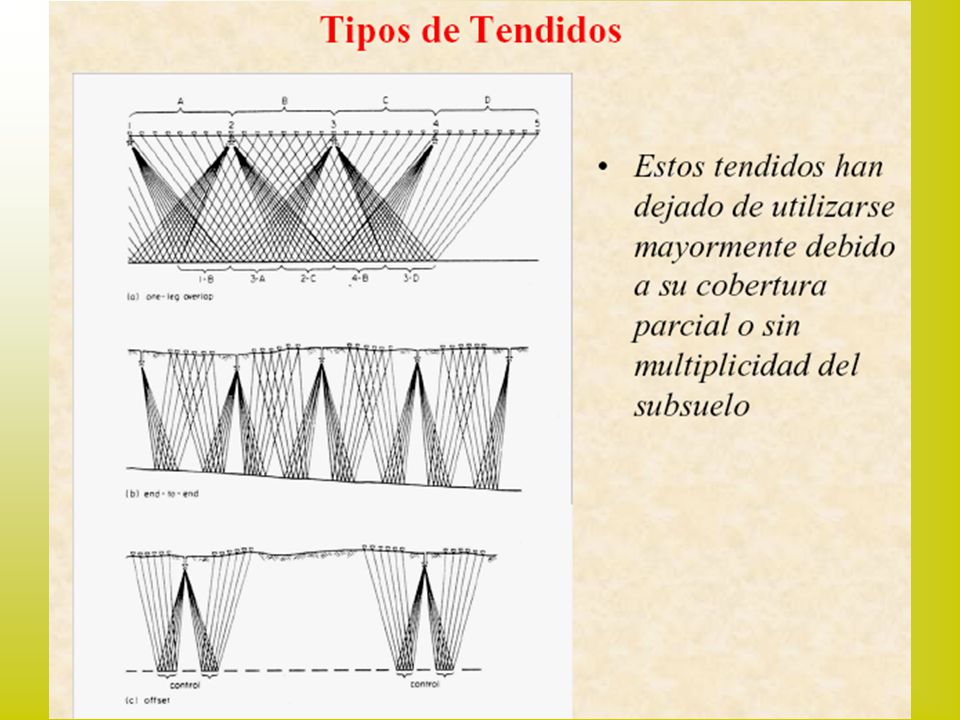

3

4

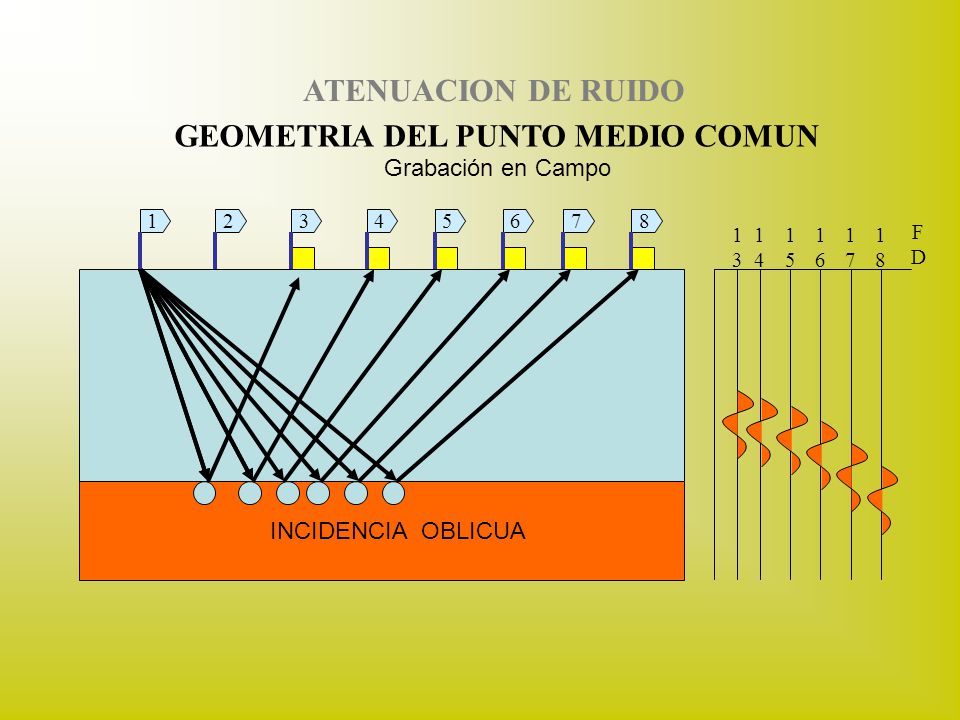

5 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 1 3 1 4 1 5 1 6 1 7 1 8 F D En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. INCIDENCIA OBLICUA

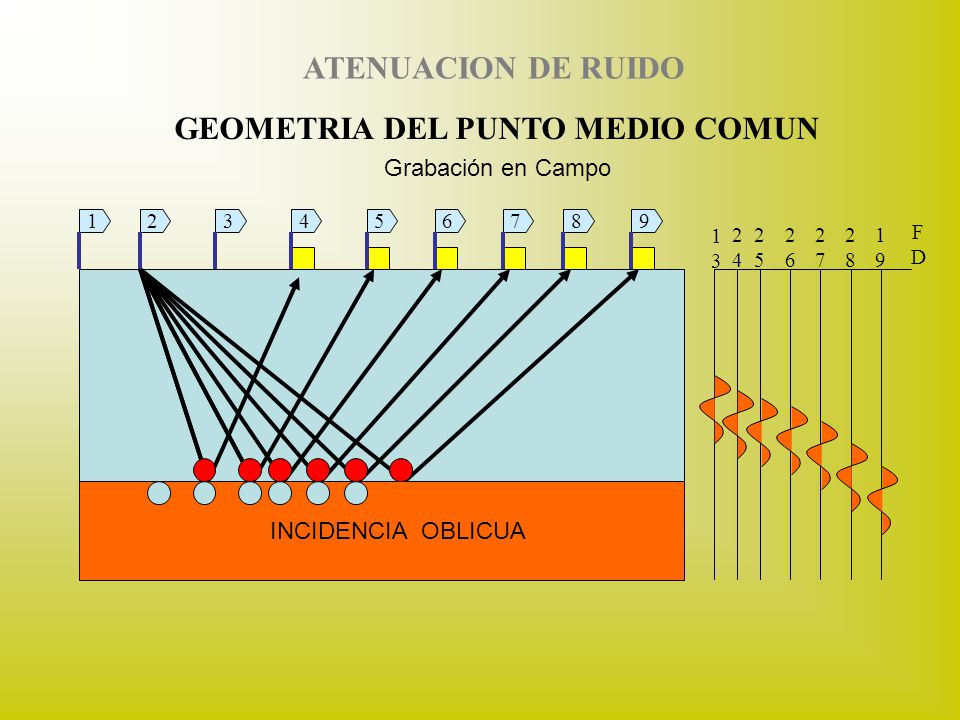

6 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 9 1 3 2 4 2 5 2 6 2 7 2 8 1 9 F D En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. INCIDENCIA OBLICUA

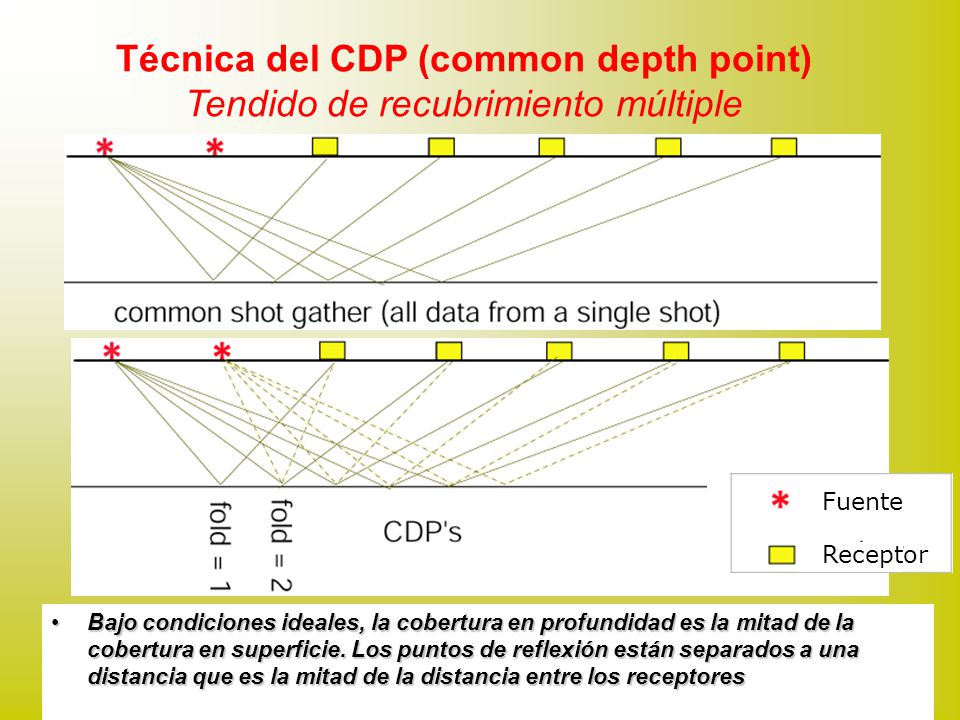

7 Técnica del CDP (common depth point) Tendido de recubrimiento múltiple
Fuente Receptor Bajo condiciones ideales, la cobertura en profundidad es la mitad de la cobertura en superficie. Los puntos de reflexión están separados a una distancia que es la mitad de la distancia entre los receptores If we move the shot we can get bounces at the same point

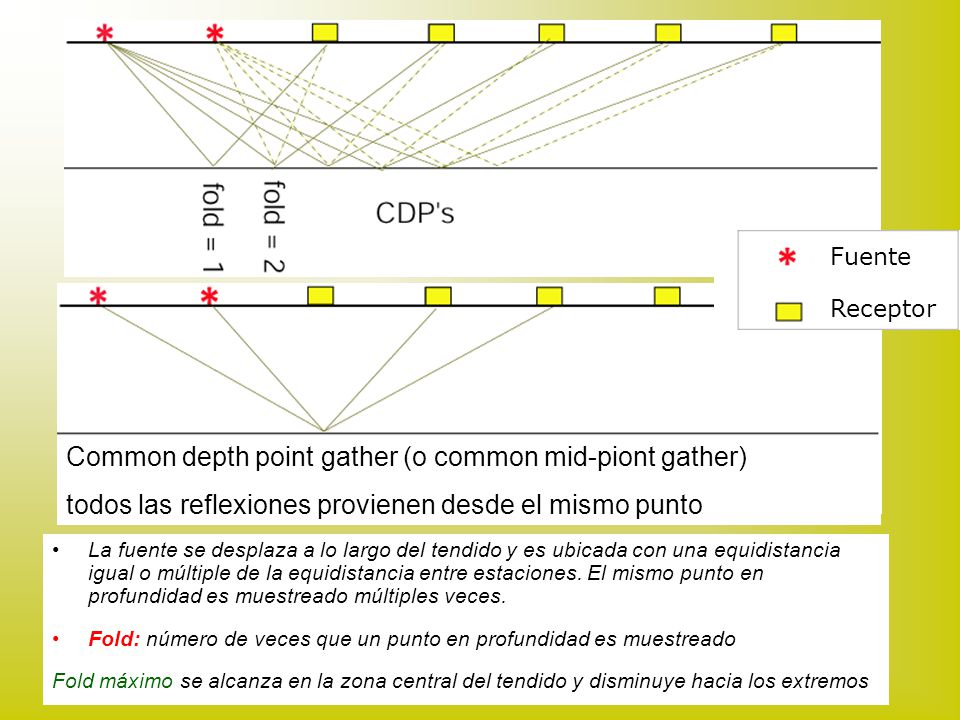

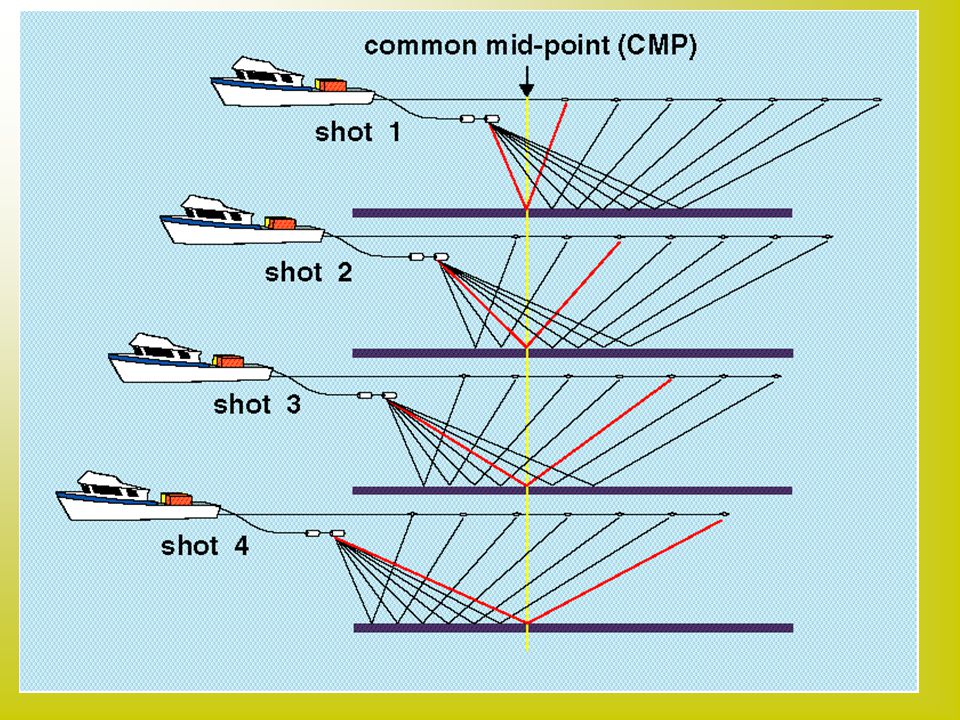

8 Common depth point gather (o common mid-piont gather)
Fuente Receptor Common depth point gather (o common mid-piont gather) todos las reflexiones provienen desde el mismo punto La fuente se desplaza a lo largo del tendido y es ubicada con una equidistancia igual o múltiple de la equidistancia entre estaciones. El mismo punto en profundidad es muestreado múltiples veces. Fold: número de veces que un punto en profundidad es muestreado Fold máximo se alcanza en la zona central del tendido y disminuye hacia los extremos

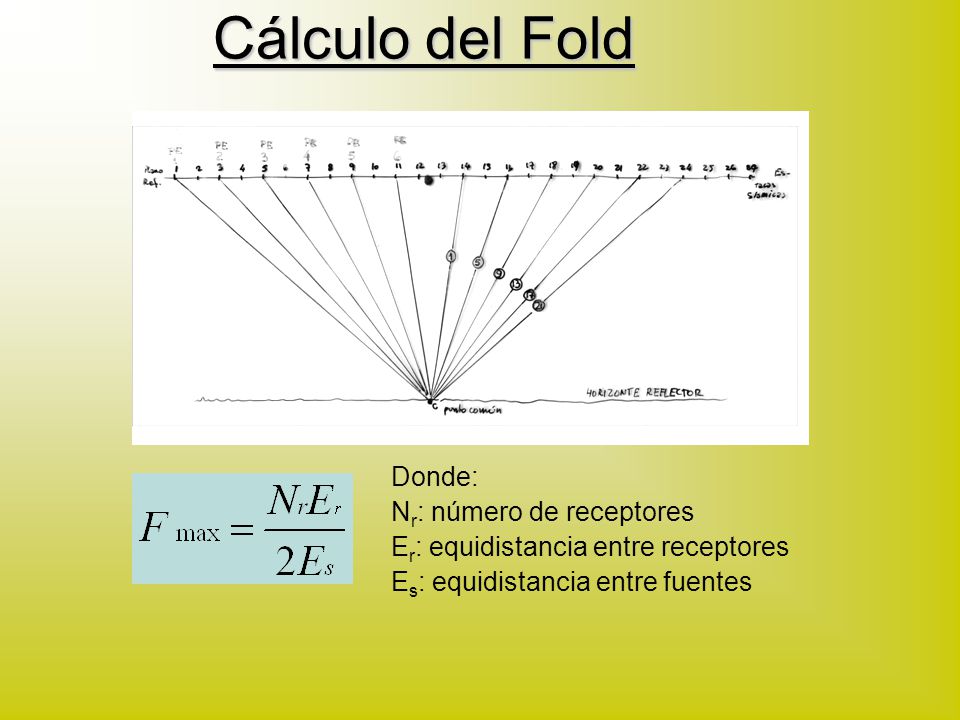

9 Cálculo del Fold Donde: Nr: número de receptores
Er: equidistancia entre receptores Es: equidistancia entre fuentes

10 Con esto terminé!!!!!! ………..y ahora ….. sigo en el pizarrón!!!!!
