1 Mejora de la localidad en operaciones de E/S colectivas no contiguas XVIII Jornadas de Paralelismo, JP’2007 Rosa Filgueira, David E. Singh, Florin Isaila, Jesús Carretero, Antonio G. Loureiro

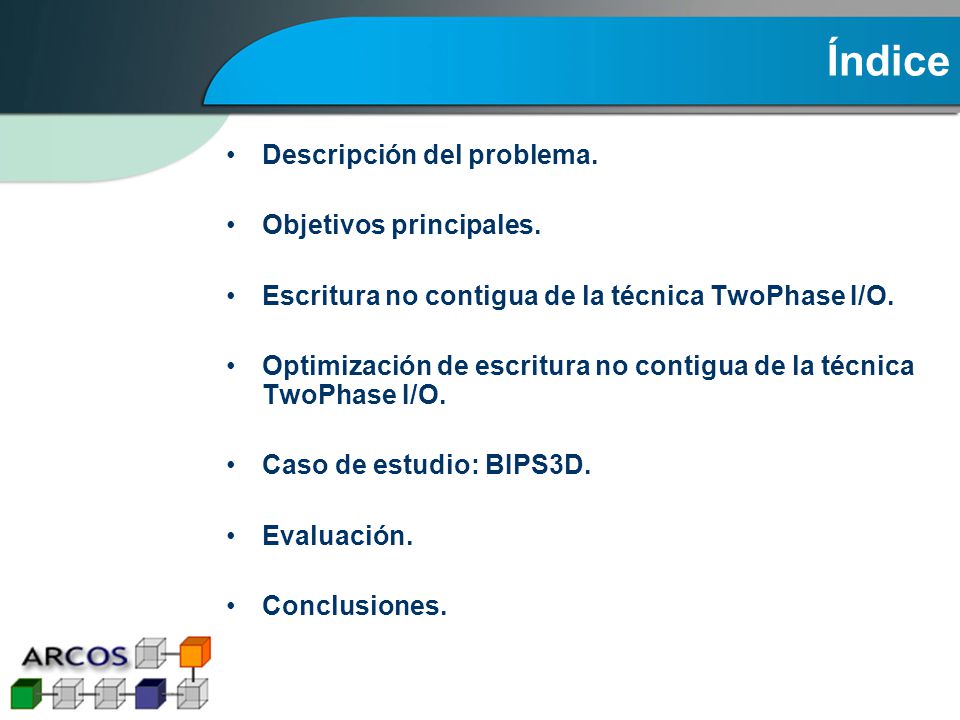

2 Índice Descripción del problema. Objetivos principales. Escritura no contigua de la técnica TwoPhase I/O. Optimización de escritura no contigua de la técnica TwoPhase I/O. Caso de estudio: BIPS3D. Evaluación. Conclusiones.

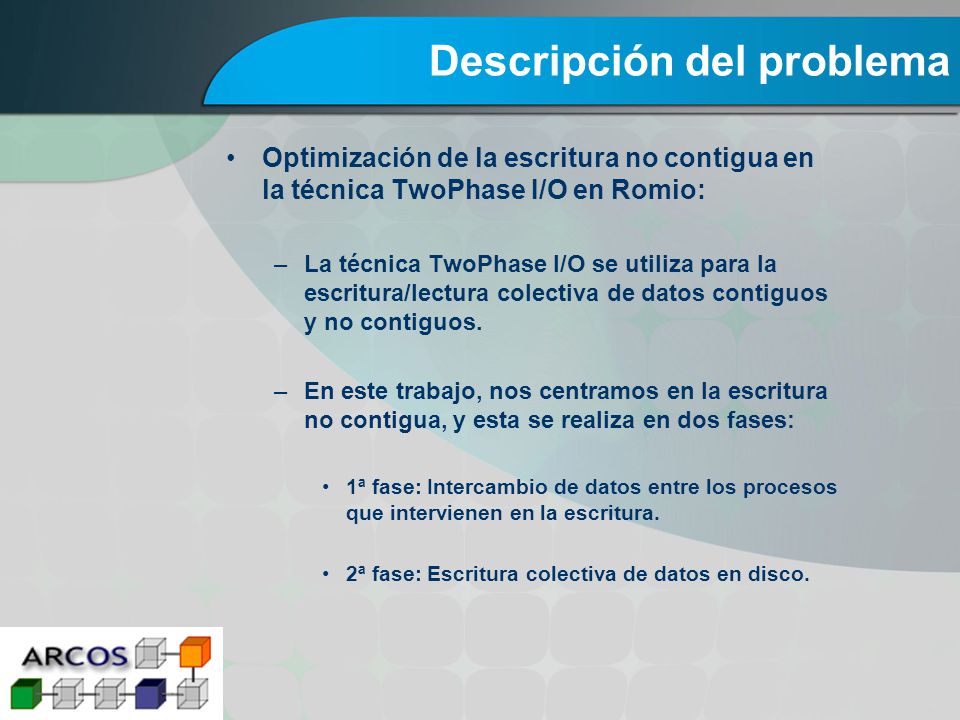

3 Descripción del problema Optimización de la escritura no contigua en la técnica TwoPhase I/O en Romio: –La técnica TwoPhase I/O se utiliza para la escritura/lectura colectiva de datos contiguos y no contiguos. –En este trabajo, nos centramos en la escritura no contigua, y esta se realiza en dos fases: 1ª fase: Intercambio de datos entre los procesos que intervienen en la escritura. 2ª fase: Escritura colectiva de datos en disco.

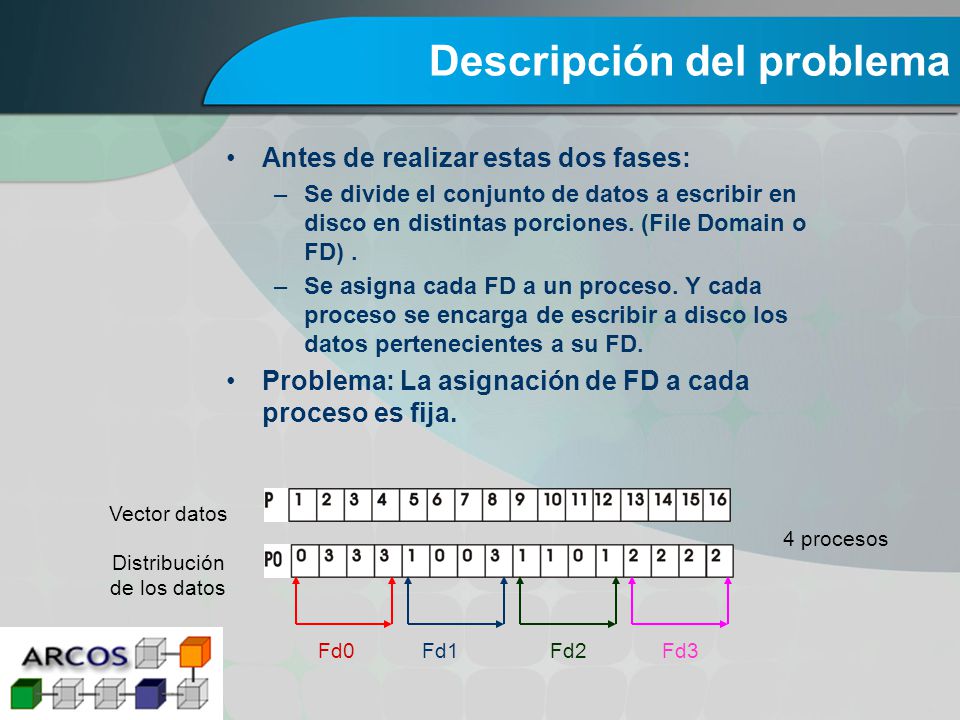

4 Descripción del problema Antes de realizar estas dos fases: –Se divide el conjunto de datos a escribir en disco en distintas porciones. (File Domain o FD). –Se asigna cada FD a un proceso. Y cada proceso se encarga de escribir a disco los datos pertenecientes a su FD. Problema: La asignación de FD a cada proceso es fija. Fd0Fd1Fd2Fd3 4 procesos Vector datos Distribución de los datos

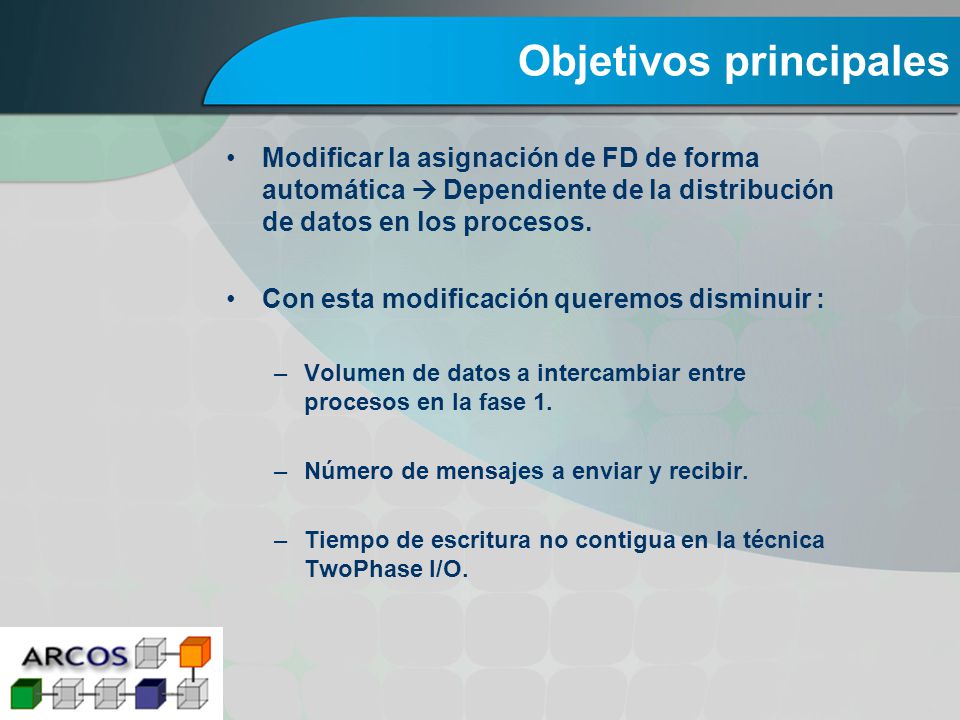

5 Objetivos principales Modificar la asignación de FD de forma automática  Dependiente de la distribución de datos en los procesos. Con esta modificación queremos disminuir : –Volumen de datos a intercambiar entre procesos en la fase 1. –Número de mensajes a enviar y recibir. –Tiempo de escritura no contigua en la técnica TwoPhase I/O.

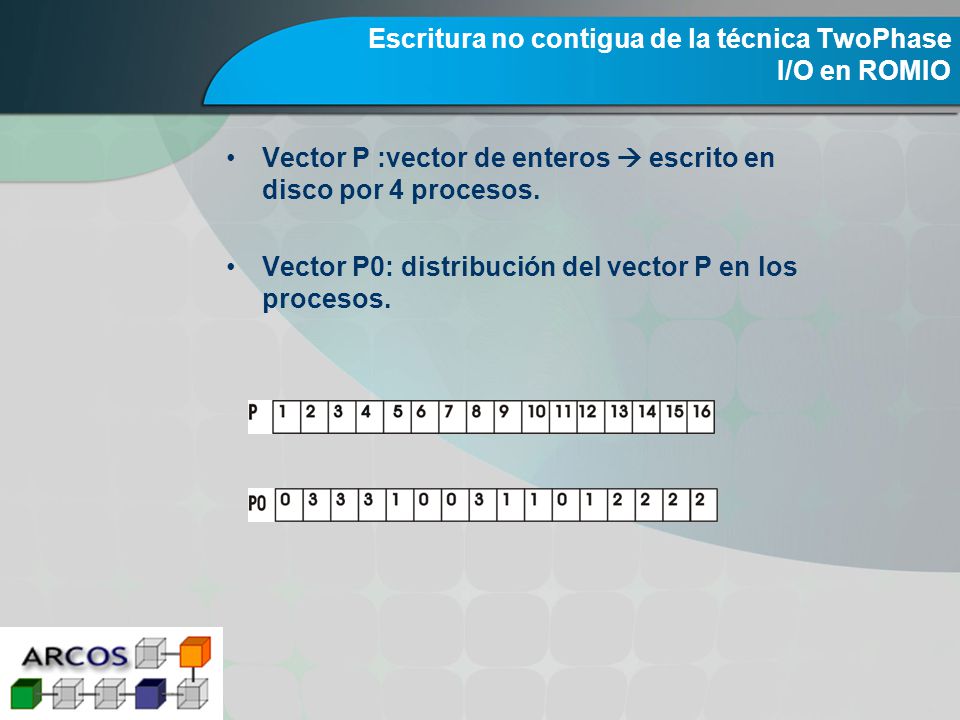

6 Escritura no contigua de la técnica TwoPhase I/O en ROMIO Vector P :vector de enteros  escrito en disco por 4 procesos. Vector P0: distribución del vector P en los procesos.

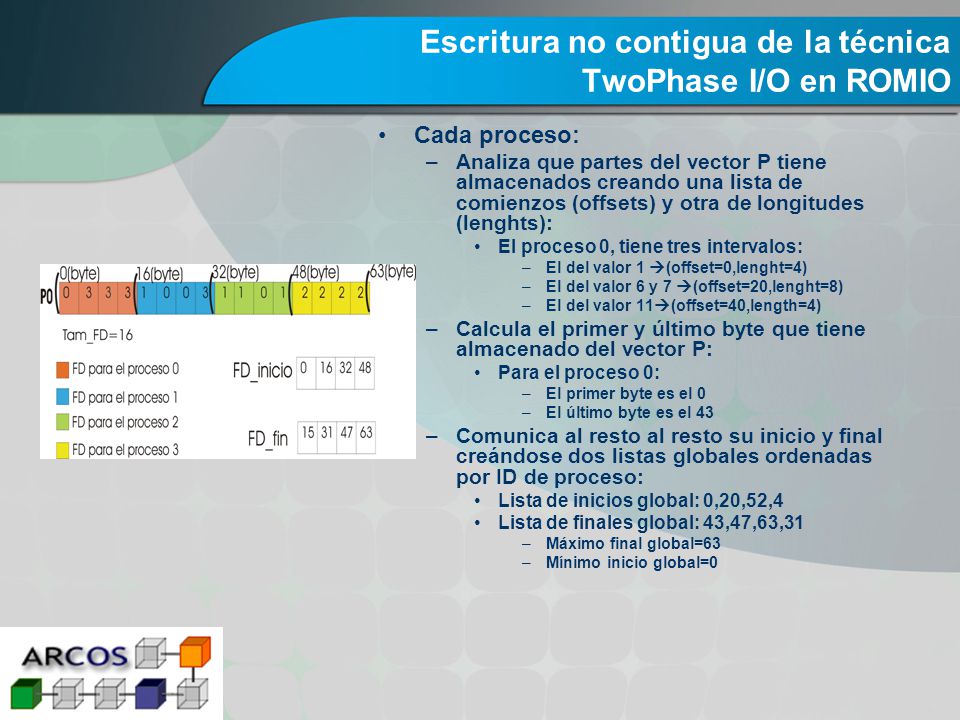

7 Escritura no contigua de la técnica TwoPhase I/O en ROMIO Cada proceso: –Analiza que partes del vector P tiene almacenados creando una lista de comienzos (offsets) y otra de longitudes (lenghts): El proceso 0, tiene tres intervalos: –El del valor 1  (offset=0,lenght=4) –El del valor 6 y 7  (offset=20,lenght=8) –El del valor 11  (offset=40,length=4) –Calcula el primer y último byte que tiene almacenado del vector P: Para el proceso 0: –El primer byte es el 0 –El último byte es el 43 –Comunica al resto al resto su inicio y final creándose dos listas globales ordenadas por ID de proceso: Lista de inicios global: 0,20,52,4 Lista de finales global: 43,47,63,31 –Máximo final global=63 –Mínimo inicio global=0

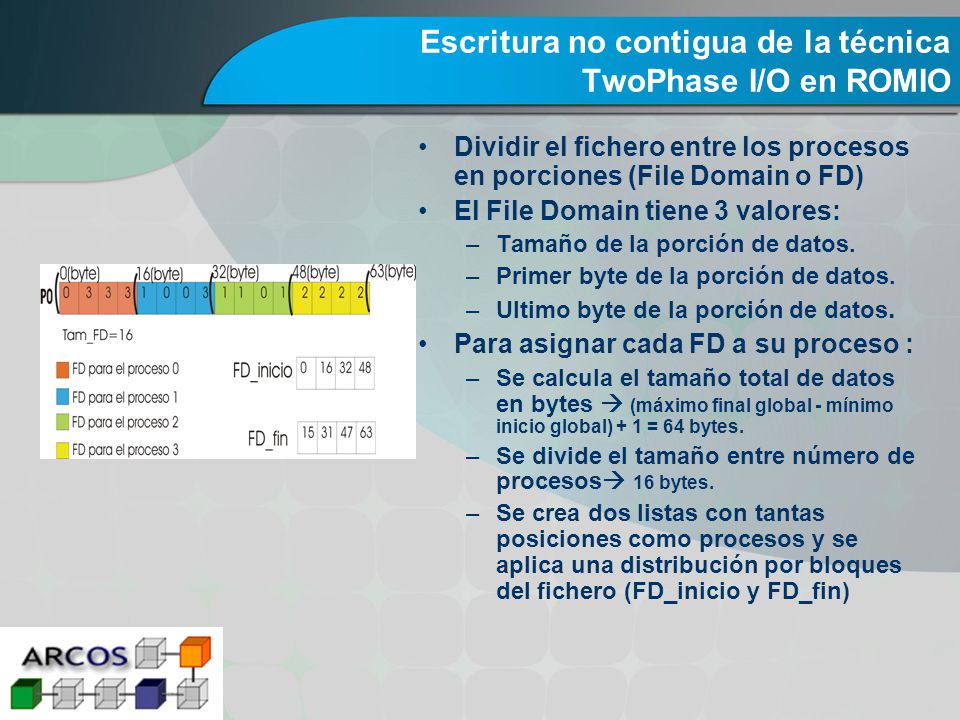

8 Escritura no contigua de la técnica TwoPhase I/O en ROMIO Dividir el fichero entre los procesos en porciones (File Domain o FD) El File Domain tiene 3 valores: –Tamaño de la porción de datos. –Primer byte de la porción de datos. –Ultimo byte de la porción de datos. Para asignar cada FD a su proceso : –Se calcula el tamaño total de datos en bytes  (máximo final global - mínimo inicio global) + 1 = 64 bytes. –Se divide el tamaño entre número de procesos  16 bytes. –Se crea dos listas con tantas posiciones como procesos y se aplica una distribución por bloques del fichero (FD_inicio y FD_fin)

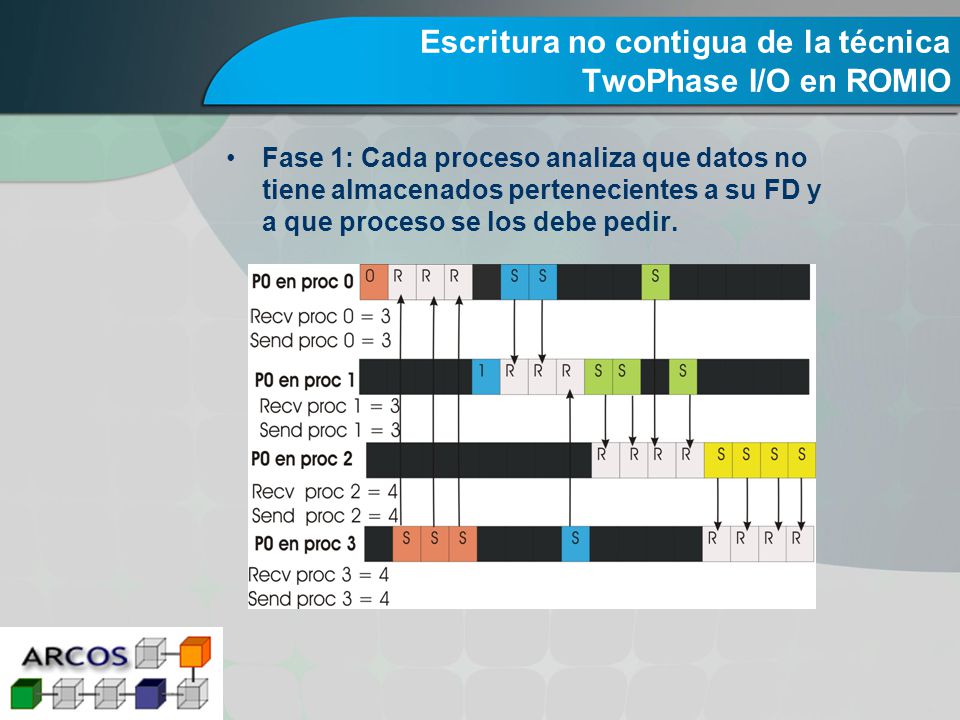

9 Escritura no contigua de la técnica TwoPhase I/O en ROMIO Fase 1: Cada proceso analiza que datos no tiene almacenados pertenecientes a su FD y a que proceso se los debe pedir.

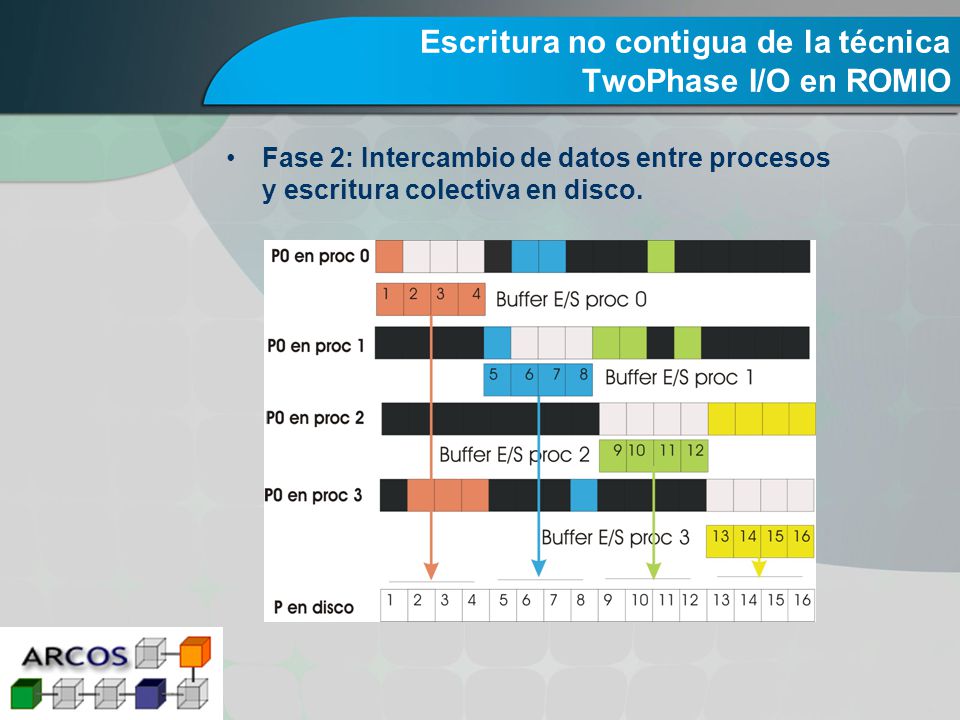

10 Escritura no contigua de la técnica TwoPhase I/O en ROMIO Fase 2: Intercambio de datos entre procesos y escritura colectiva en disco.

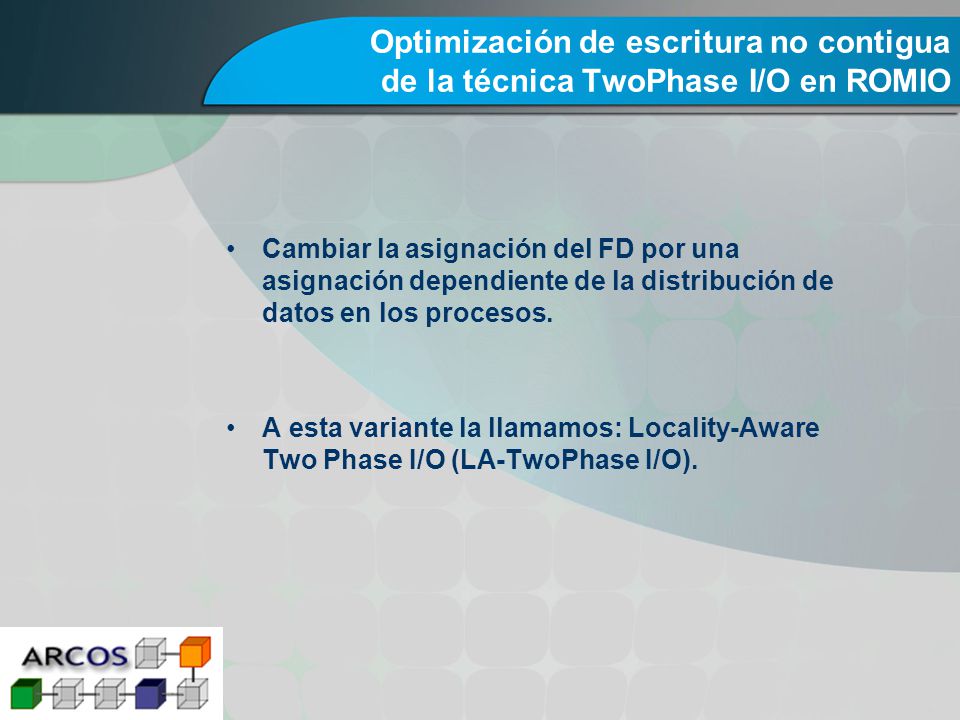

11 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Cambiar la asignación del FD por una asignación dependiente de la distribución de datos en los procesos. A esta variante la llamamos: Locality-Aware Two Phase I/O (LA-TwoPhase I/O).

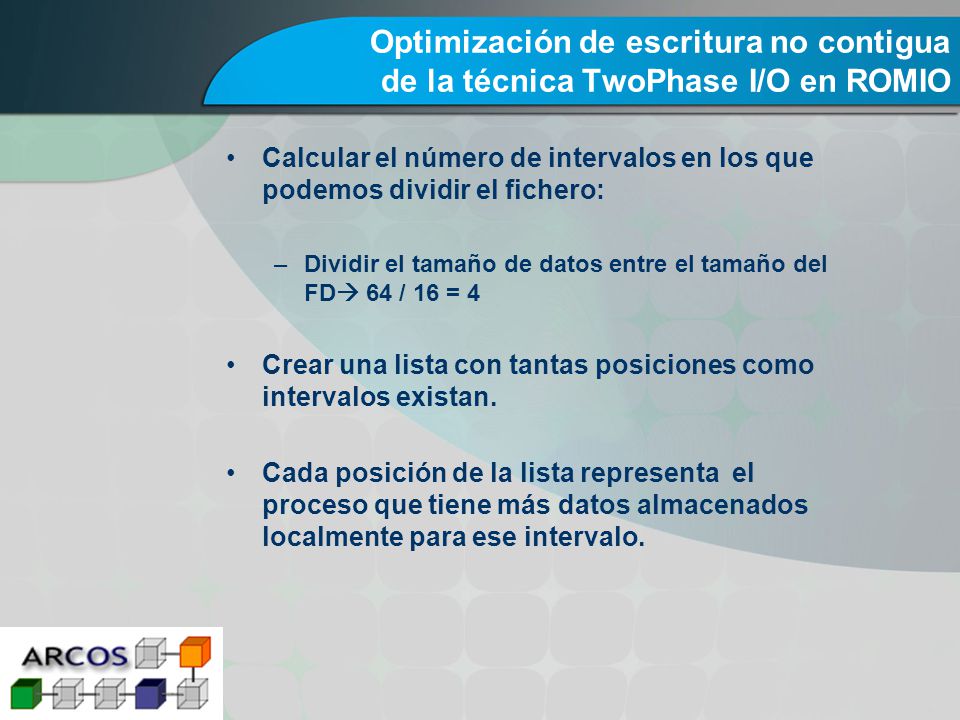

12 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Calcular el número de intervalos en los que podemos dividir el fichero: –Dividir el tamaño de datos entre el tamaño del FD  64 / 16 = 4 Crear una lista con tantas posiciones como intervalos existan. Cada posición de la lista representa el proceso que tiene más datos almacenados localmente para ese intervalo.

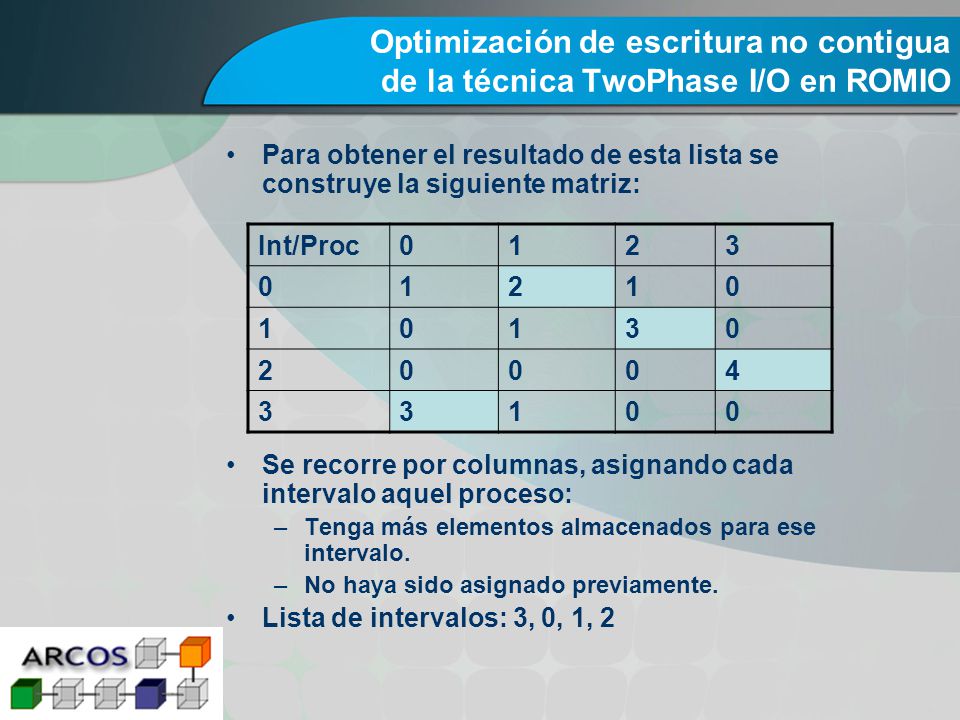

13 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Para obtener el resultado de esta lista se construye la siguiente matriz: Se recorre por columnas, asignando cada intervalo aquel proceso: –Tenga más elementos almacenados para ese intervalo. –No haya sido asignado previamente. Lista de intervalos: 3, 0, 1, 2 Int/Proc0123 01210 10130 20004 33100

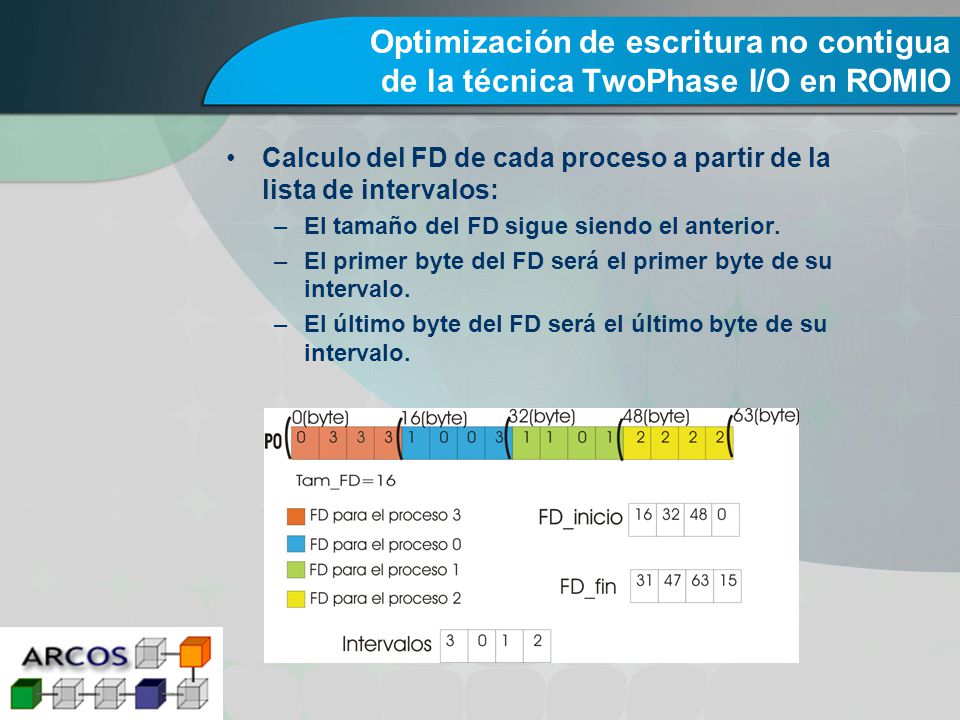

14 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Calculo del FD de cada proceso a partir de la lista de intervalos: –El tamaño del FD sigue siendo el anterior. –El primer byte del FD será el primer byte de su intervalo. –El último byte del FD será el último byte de su intervalo.

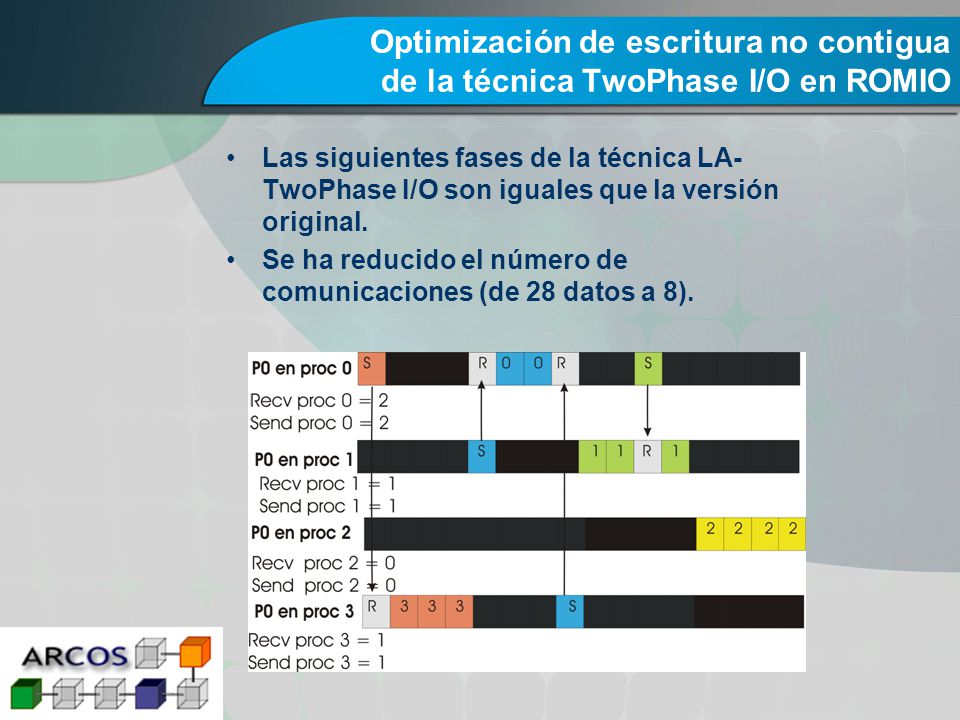

15 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Las siguientes fases de la técnica LA- TwoPhase I/O son iguales que la versión original. Se ha reducido el número de comunicaciones (de 28 datos a 8).

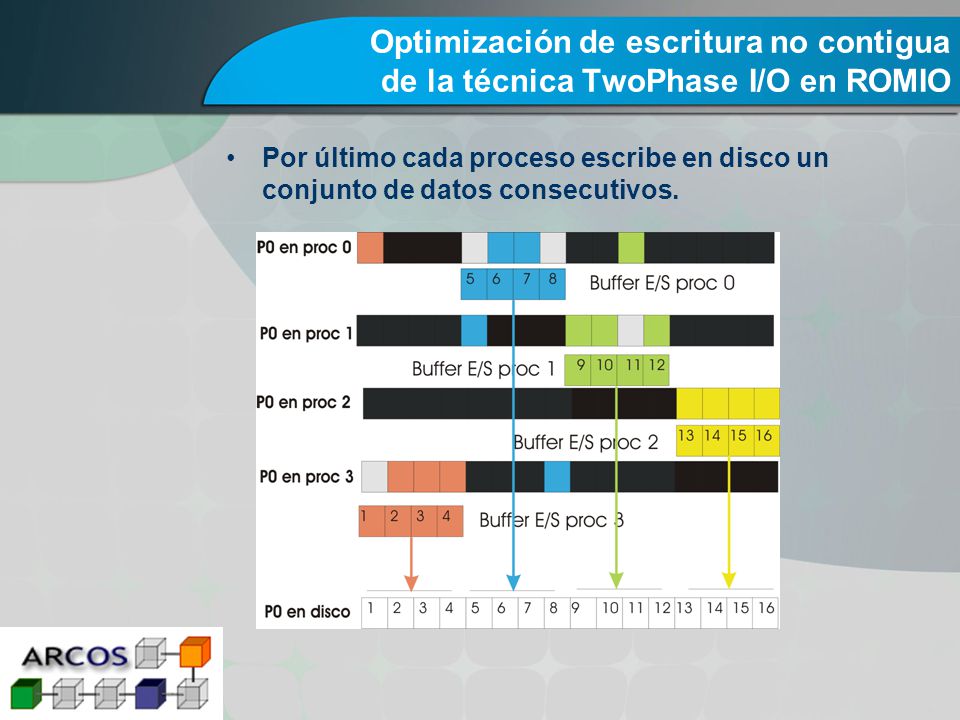

16 Optimización de escritura no contigua de la técnica TwoPhase I/O en ROMIO Por último cada proceso escribe en disco un conjunto de datos consecutivos.

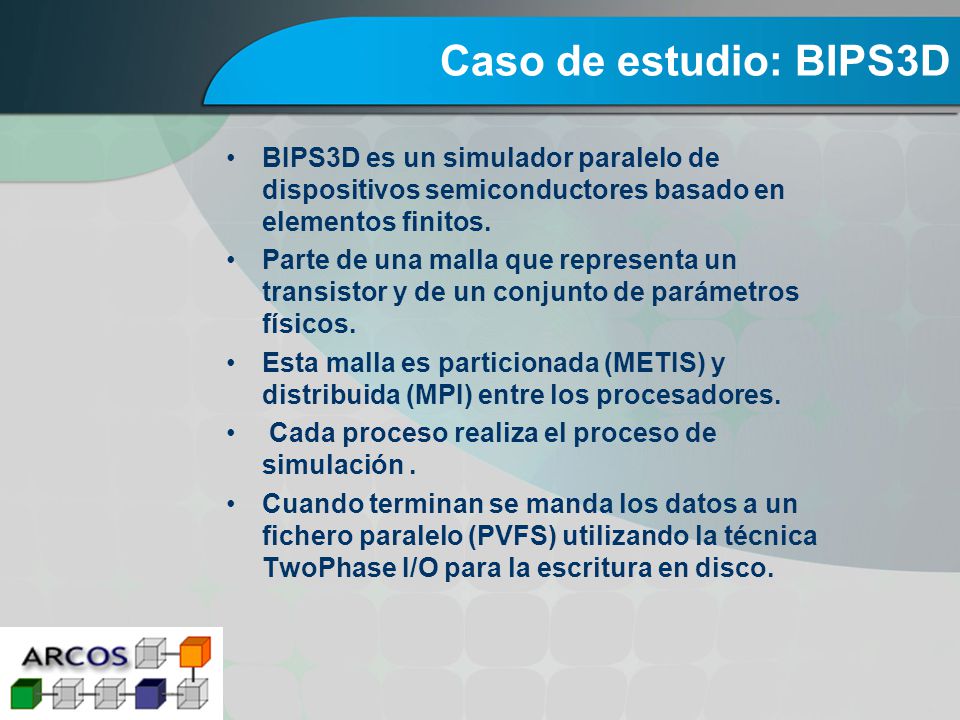

17 Caso de estudio: BIPS3D BIPS3D es un simulador paralelo de dispositivos semiconductores basado en elementos finitos. Parte de una malla que representa un transistor y de un conjunto de parámetros físicos. Esta malla es particionada (METIS) y distribuida (MPI) entre los procesadores. Cada proceso realiza el proceso de simulación. Cuando terminan se manda los datos a un fichero paralelo (PVFS) utilizando la técnica TwoPhase I/O para la escritura en disco.

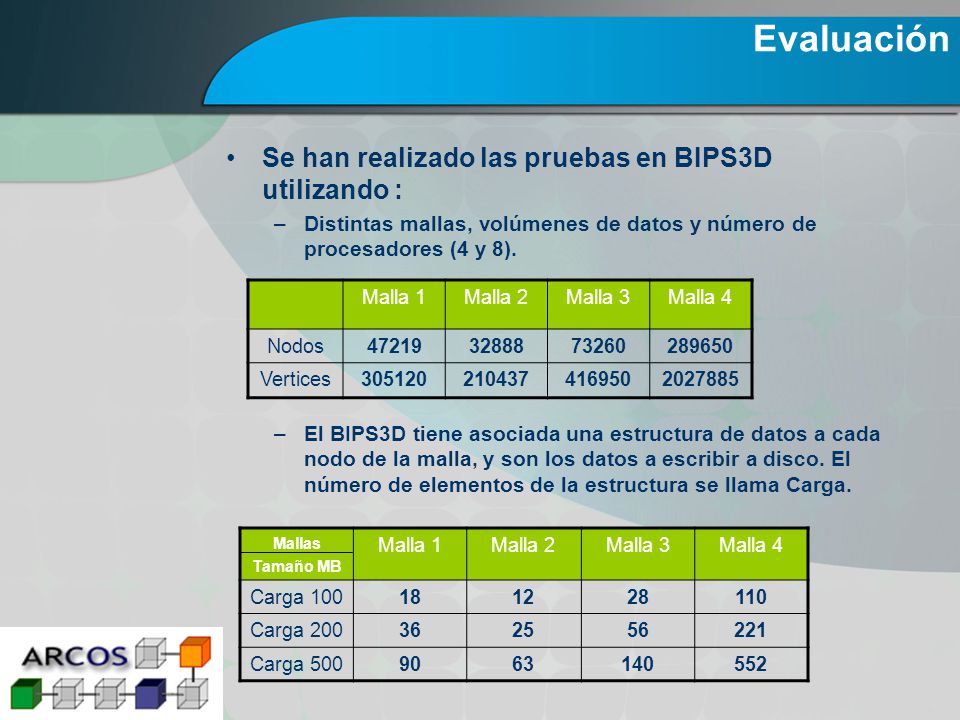

18 Evaluación Se han realizado las pruebas en BIPS3D utilizando : –Distintas mallas, volúmenes de datos y número de procesadores (4 y 8). –El BIPS3D tiene asociada una estructura de datos a cada nodo de la malla, y son los datos a escribir a disco. El número de elementos de la estructura se llama Carga. Malla 1Malla 2Malla 3Malla 4 Nodos472193288873260289650 Vertices3051202104374169502027885 Mallas Tamaño MB Malla 1Malla 2Malla 3Malla 4 Carga 100181228110 Carga 200362556221 Carga 5009063140552

19 Evaluación Las pruebas han sido realizadas en un cluster de 16 procesadores (PIII 800 MHz,256KB L2cache,1GB memoria) con una red Fast Ethernet. Se ha utilizado la distribución MpichGM 2.7.15NOGM: –Para obtener las medidas de tiempos de la técnica original. –Sobre esta distribución se ha hecho las modificaciones para obtener LA-TwoPhase I/O.

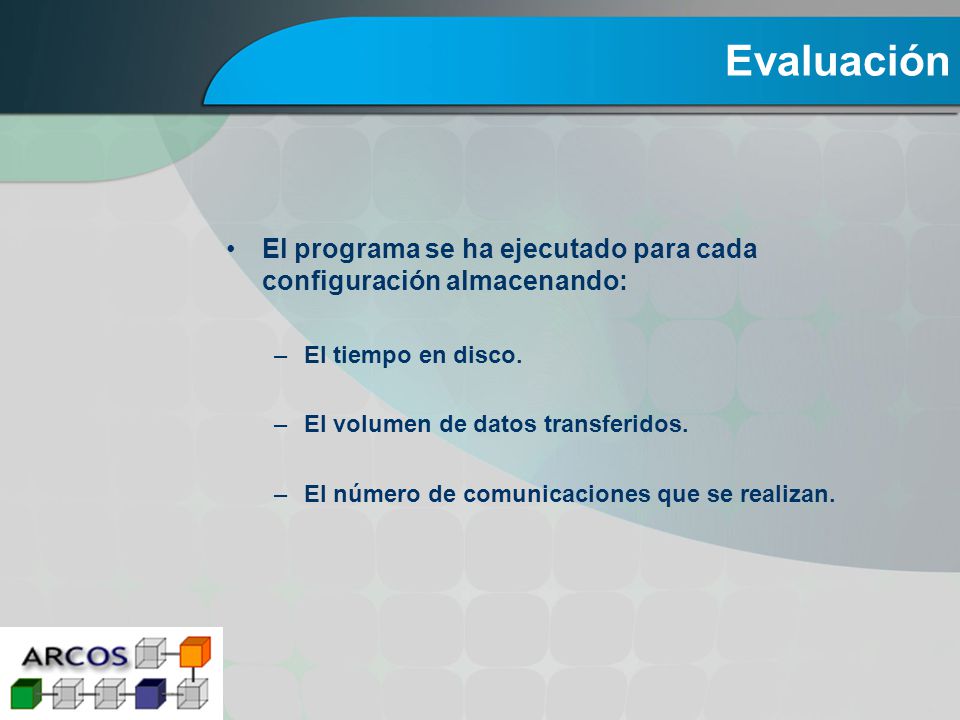

20 Evaluación El programa se ha ejecutado para cada configuración almacenando: –El tiempo en disco. –El volumen de datos transferidos. –El número de comunicaciones que se realizan.

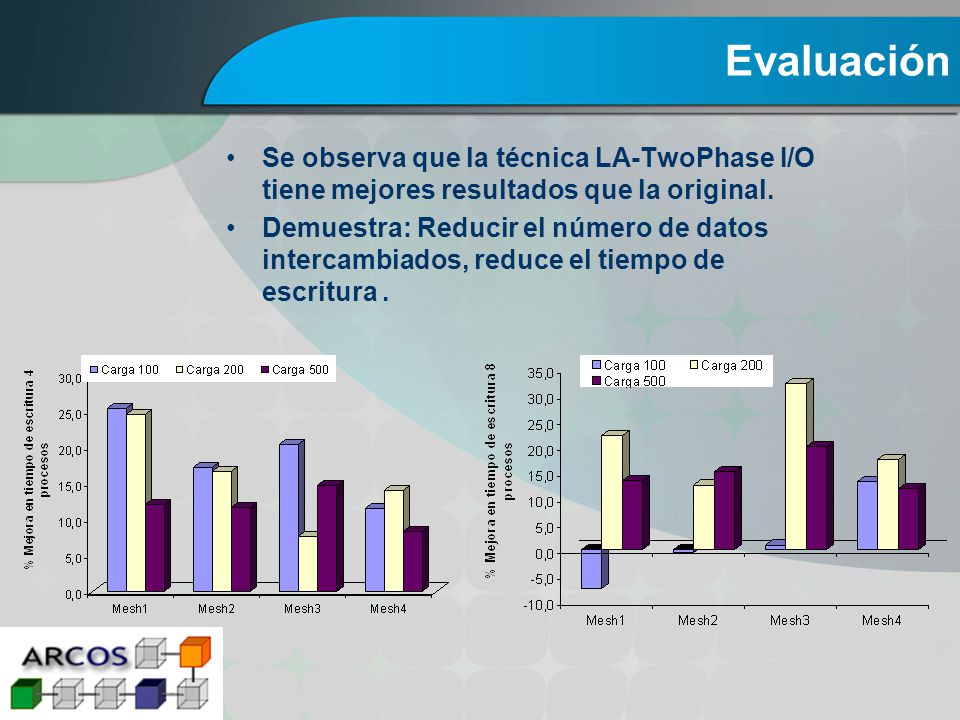

21 Evaluación Se observa que la técnica LA-TwoPhase I/O tiene mejores resultados que la original. Demuestra: Reducir el número de datos intercambiados, reduce el tiempo de escritura.

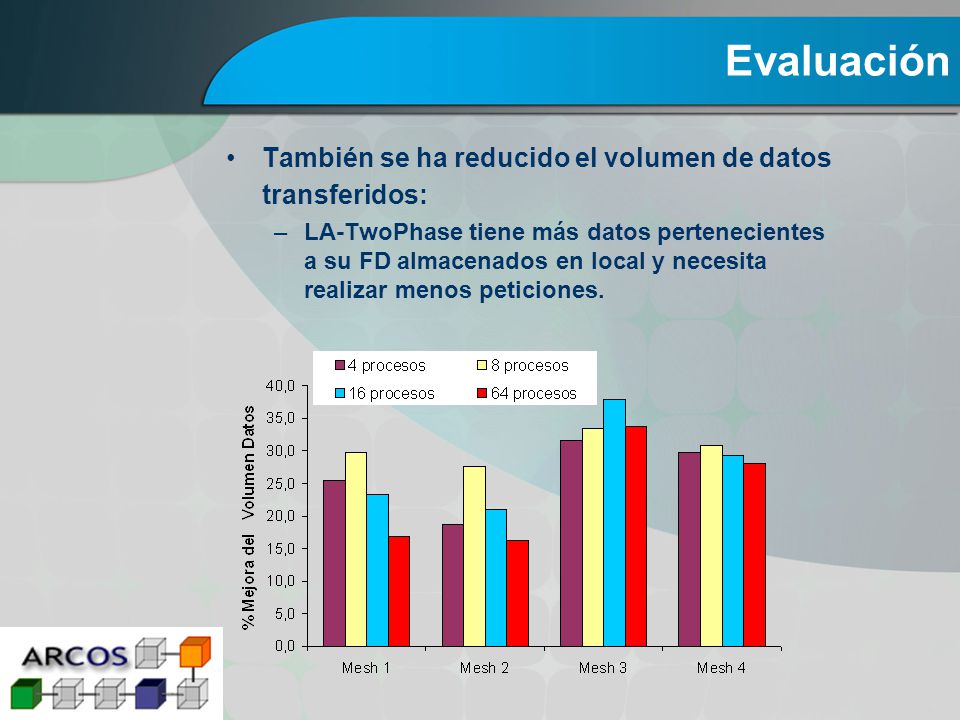

22 Evaluación También se ha reducido el volumen de datos transferidos: –LA-TwoPhase tiene más datos pertenecientes a su FD almacenados en local y necesita realizar menos peticiones.

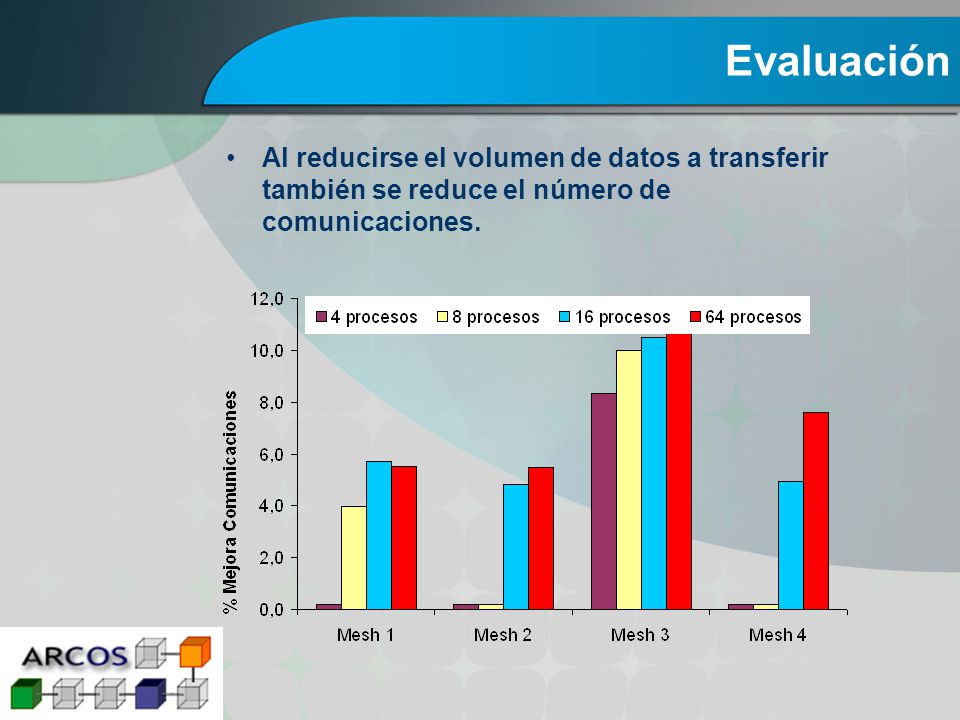

23 Evaluación Al reducirse el volumen de datos a transferir también se reduce el número de comunicaciones.

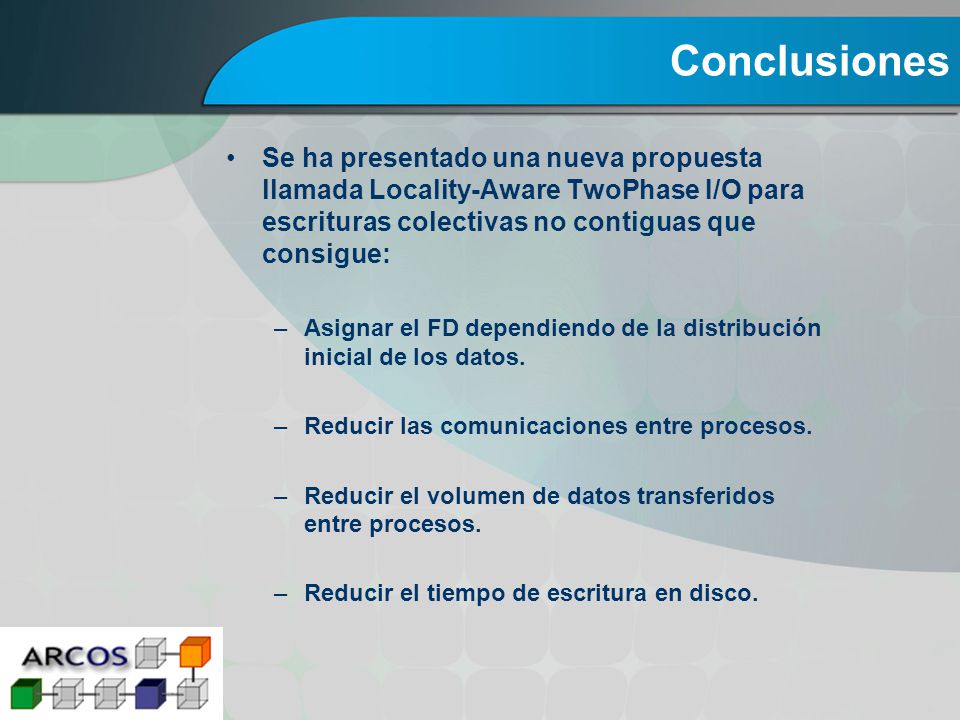

24 Conclusiones Se ha presentado una nueva propuesta llamada Locality-Aware TwoPhase I/O para escrituras colectivas no contiguas que consigue: –Asignar el FD dependiendo de la distribución inicial de los datos. –Reducir las comunicaciones entre procesos. –Reducir el volumen de datos transferidos entre procesos. –Reducir el tiempo de escritura en disco.
