Tecnología de Control UNIVERSIDAD DE SALAMANCA – I.T.I.G
mail: web: dim.usal.es/eps/im Despacho: 248 Laboratorio: 016, Ingeniería Mecánica Roberto J. GARCIA MARTIN Dpto. INGENIERIA MECANICA E.P.S. ZAMORA
2

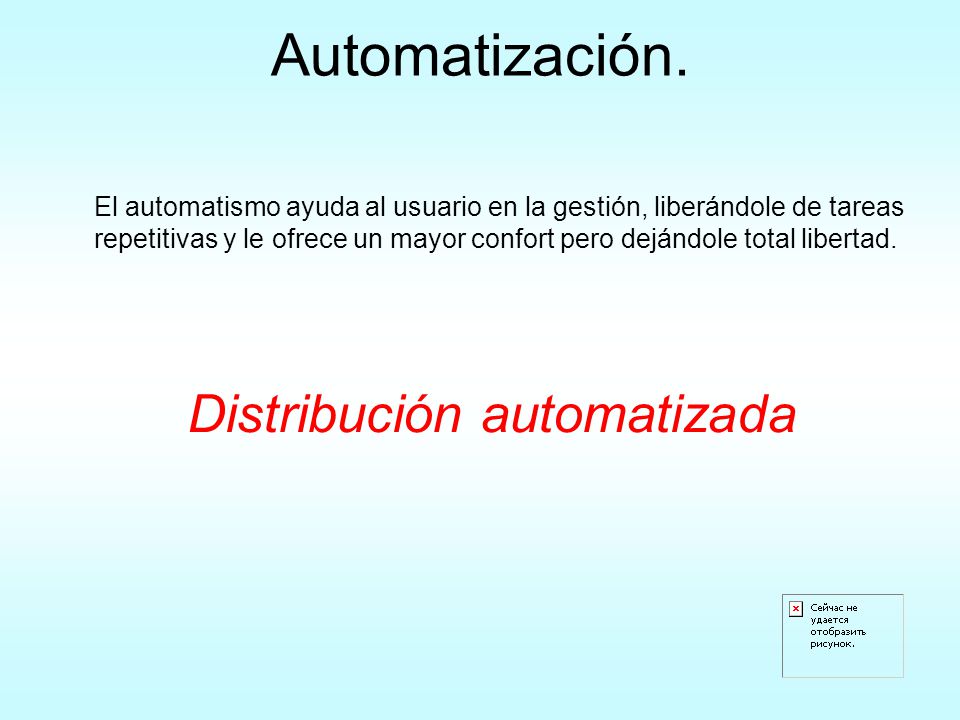

Automatización. Distribución automatizada
El automatismo ayuda al usuario en la gestión, liberándole de tareas repetitivas y le ofrece un mayor confort pero dejándole total libertad. Distribución automatizada
3

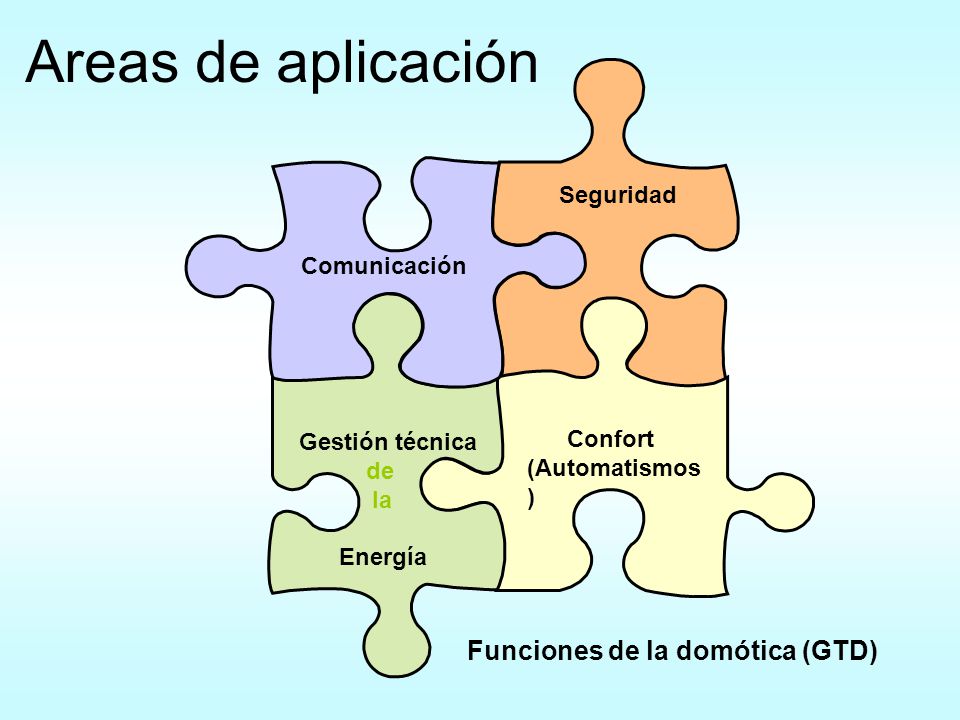

Areas de aplicación Funciones de la domótica (GTD) Seguridad Confort
(Automatismos) Gestión técnica de la Energía Comunicación Funciones de la domótica (GTD)
4

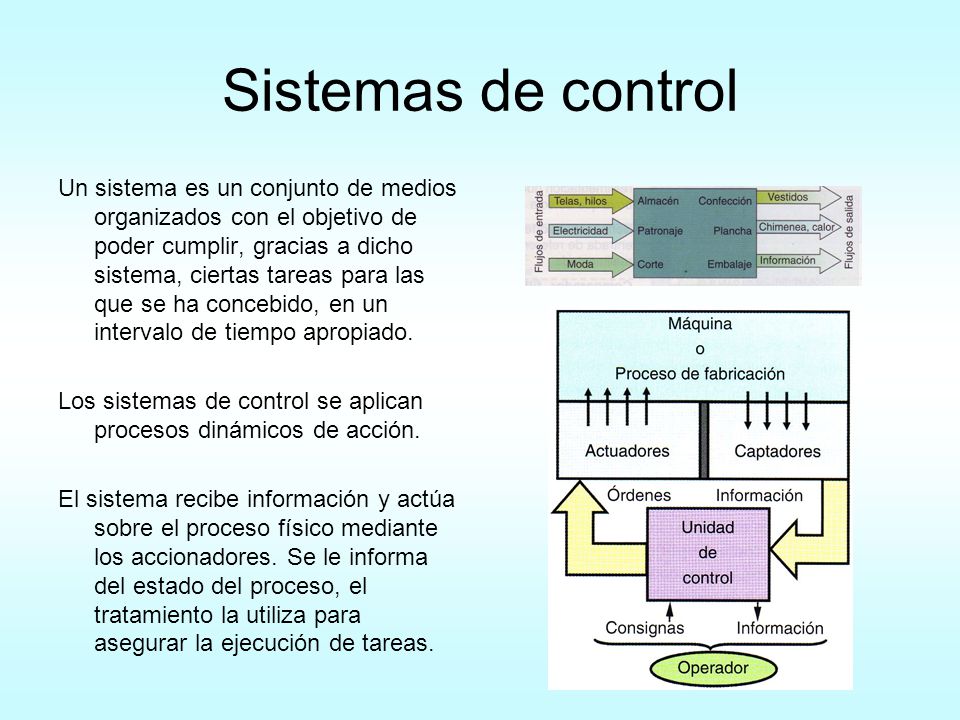

Sistemas de control Un sistema es un conjunto de medios organizados con el objetivo de poder cumplir, gracias a dicho sistema, ciertas tareas para las que se ha concebido, en un intervalo de tiempo apropiado. Los sistemas de control se aplican procesos dinámicos de acción. El sistema recibe información y actúa sobre el proceso físico mediante los accionadores. Se le informa del estado del proceso, el tratamiento la utiliza para asegurar la ejecución de tareas.
5

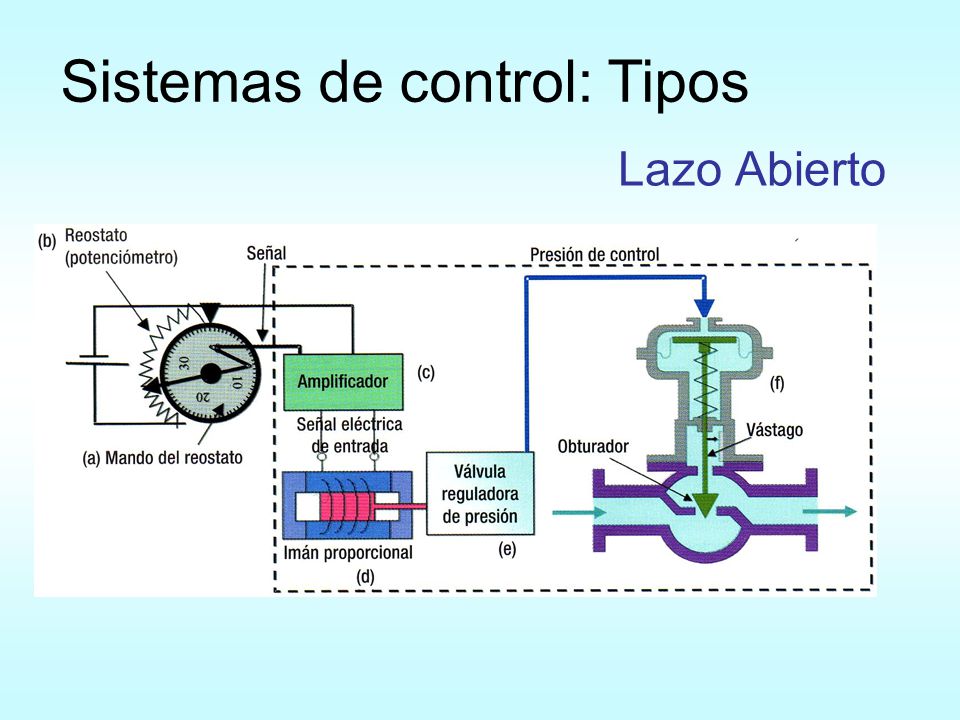

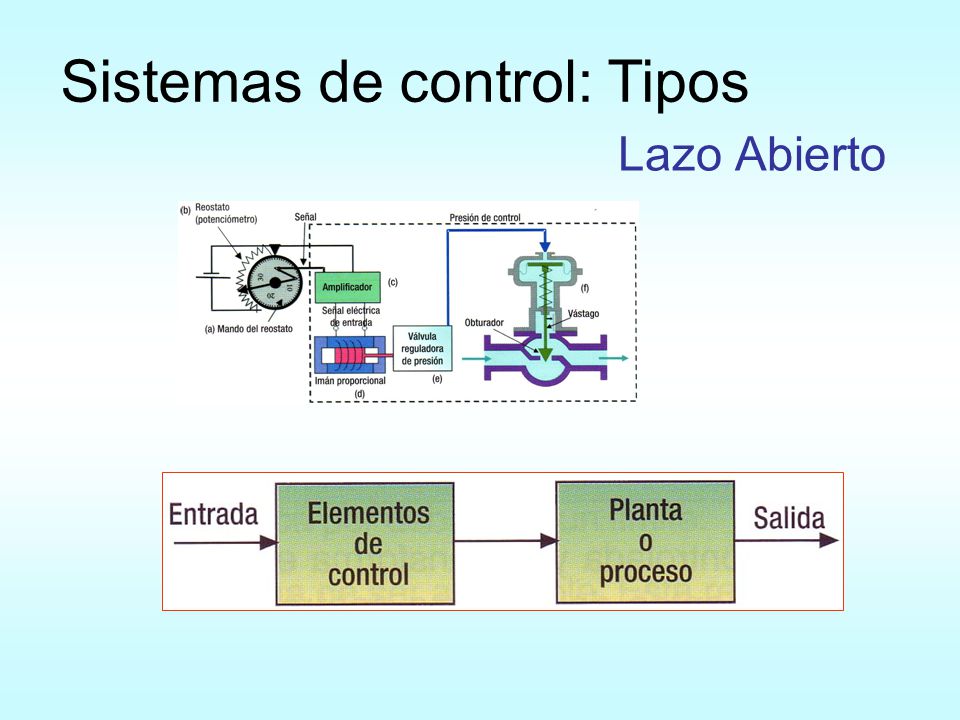

Sistemas de control: Tipos
Lazo Abierto
6
Sistemas de control: Tipos
Lazo Abierto
7

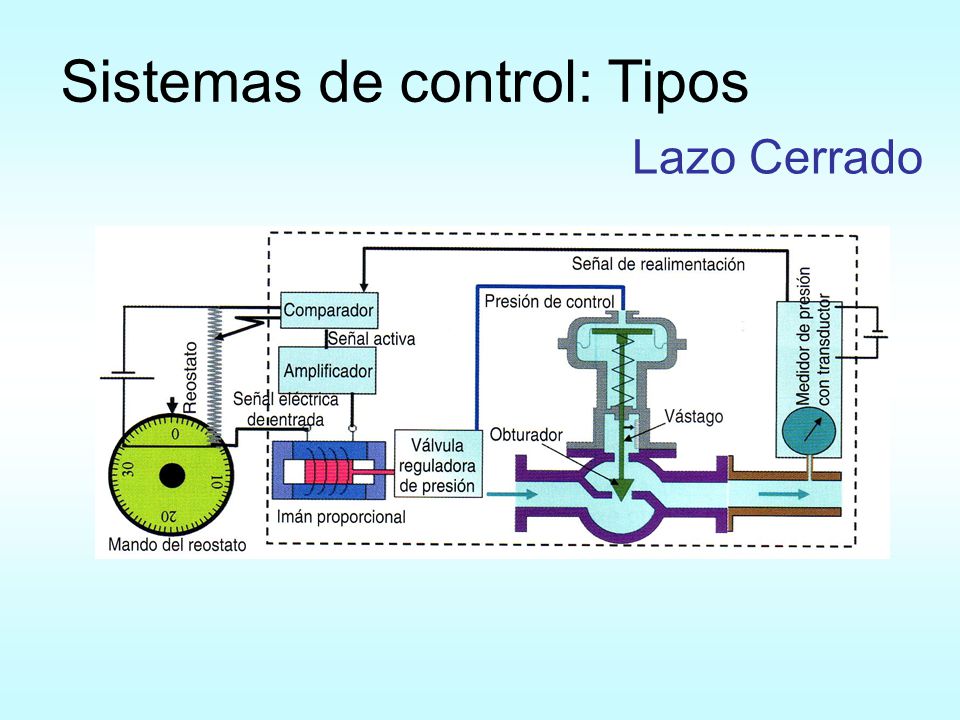

Sistemas de control: Tipos
Lazo Cerrado
8

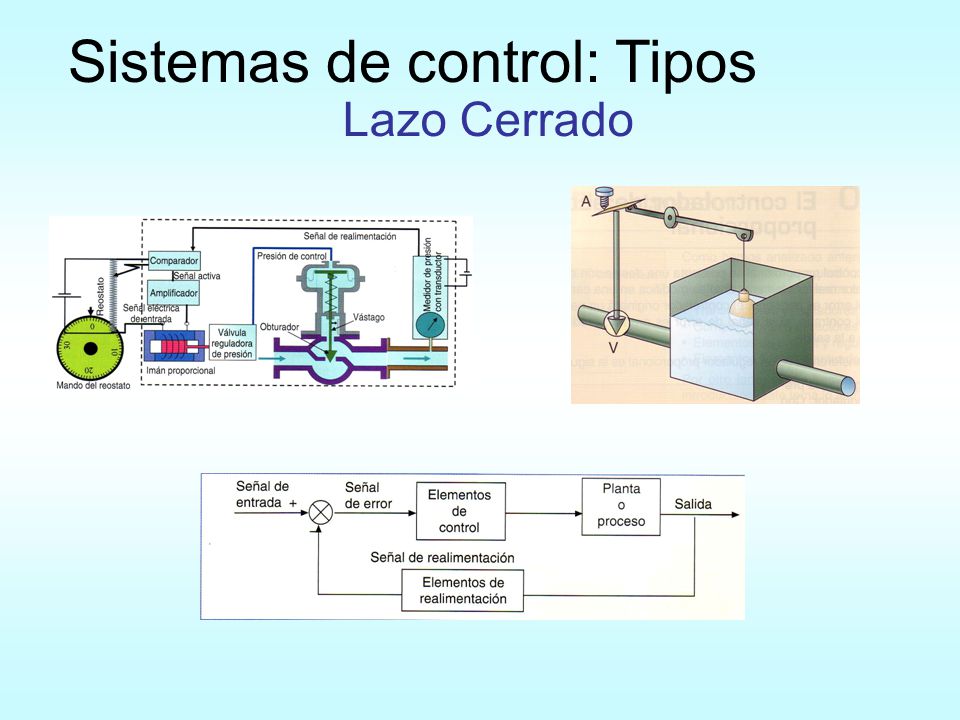

Sistemas de control: Tipos
Lazo Cerrado
9

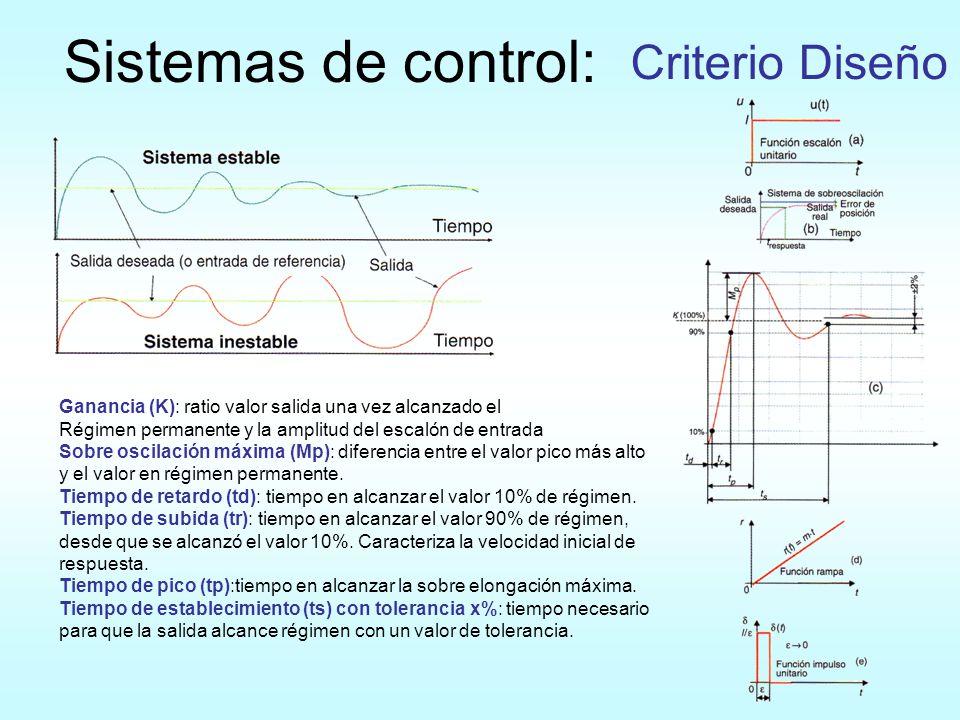

Sistemas de control: Criterio Diseño
Ganancia (K): ratio valor salida una vez alcanzado el Régimen permanente y la amplitud del escalón de entrada Sobre oscilación máxima (Mp): diferencia entre el valor pico más alto y el valor en régimen permanente. Tiempo de retardo (td): tiempo en alcanzar el valor 10% de régimen. Tiempo de subida (tr): tiempo en alcanzar el valor 90% de régimen, desde que se alcanzó el valor 10%. Caracteriza la velocidad inicial de respuesta. Tiempo de pico (tp):tiempo en alcanzar la sobre elongación máxima. Tiempo de establecimiento (ts) con tolerancia x%: tiempo necesario para que la salida alcance régimen con un valor de tolerancia.
