1 Tipo seco Tipo Pedestal

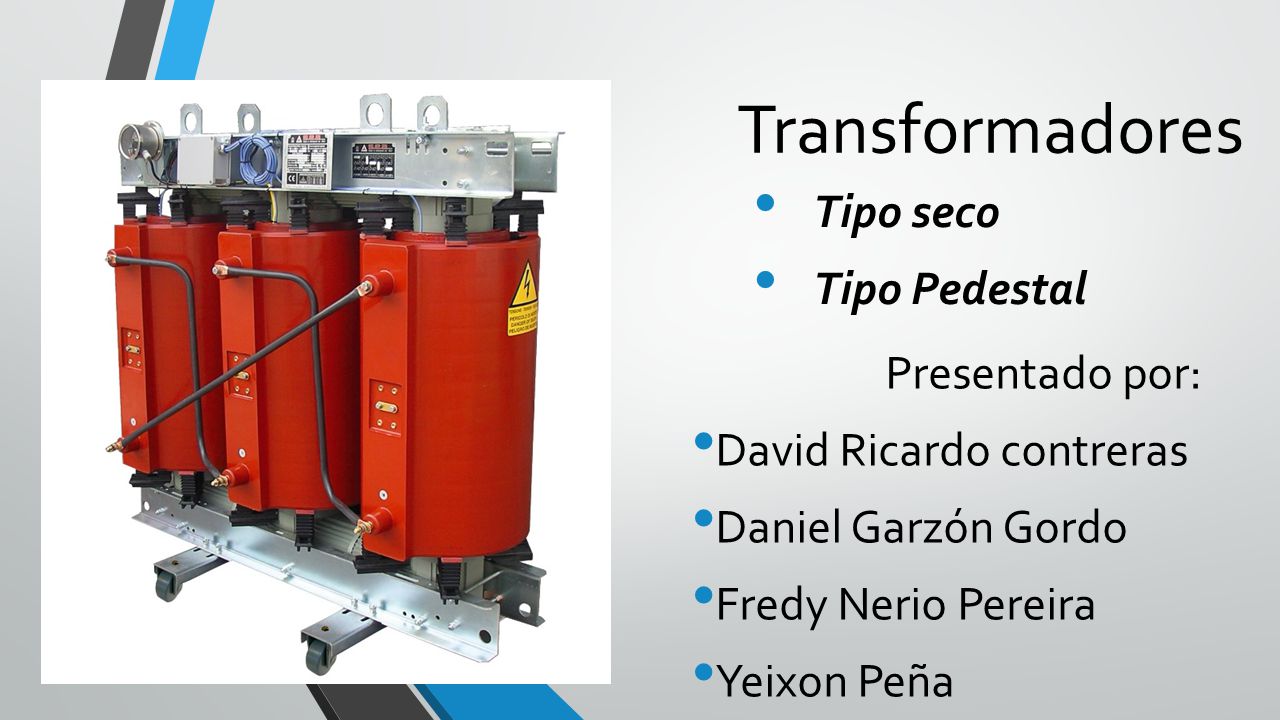

Transformadores Tipo seco Tipo Pedestal Presentado por: David Ricardo contreras Daniel Garzón Gordo Fredy Nerio Pereira Yeixon Peña

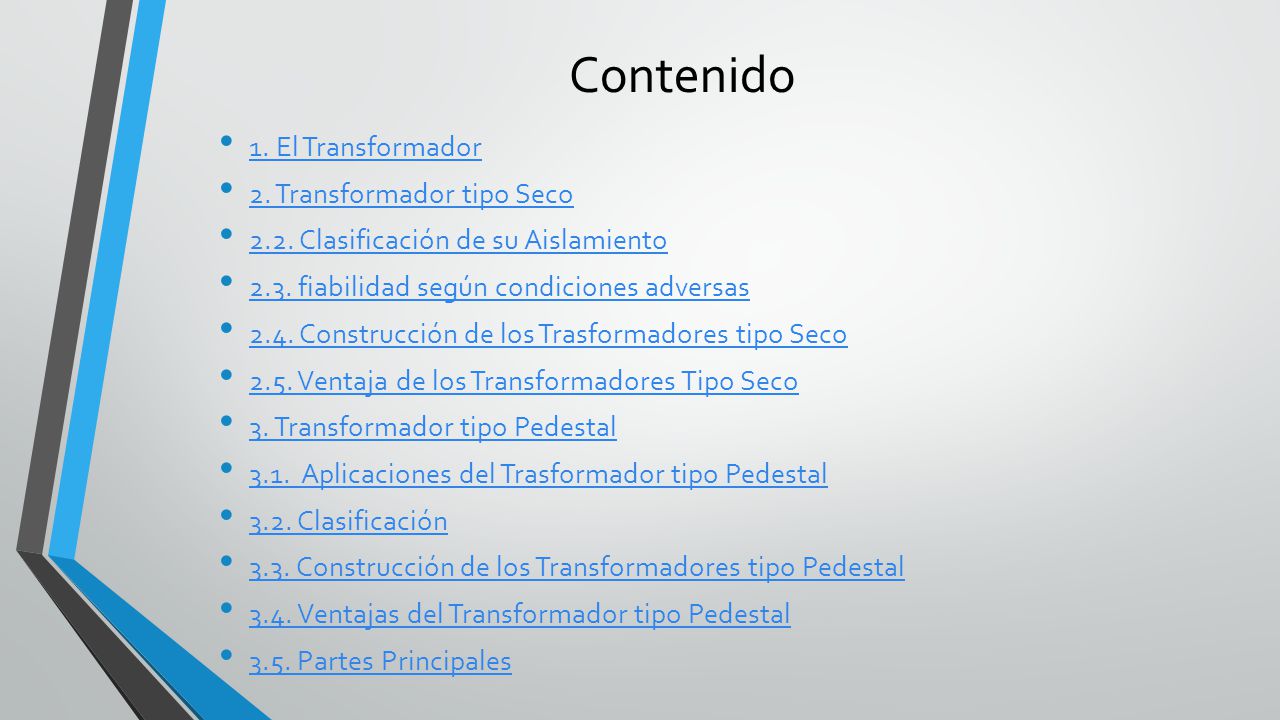

2 Contenido 1. El Transformador 2. Transformador tipo Seco
2.2. Clasificación de su Aislamiento 2.3. fiabilidad según condiciones adversas 2.4. Construcción de los Trasformadores tipo Seco 2.5. Ventaja de los Transformadores Tipo Seco 3. Transformador tipo Pedestal 3.1. Aplicaciones del Trasformador tipo Pedestal 3.2. Clasificación 3.3. Construcción de los Transformadores tipo Pedestal 3.4. Ventajas del Transformador tipo Pedestal 3.5. Partes Principales

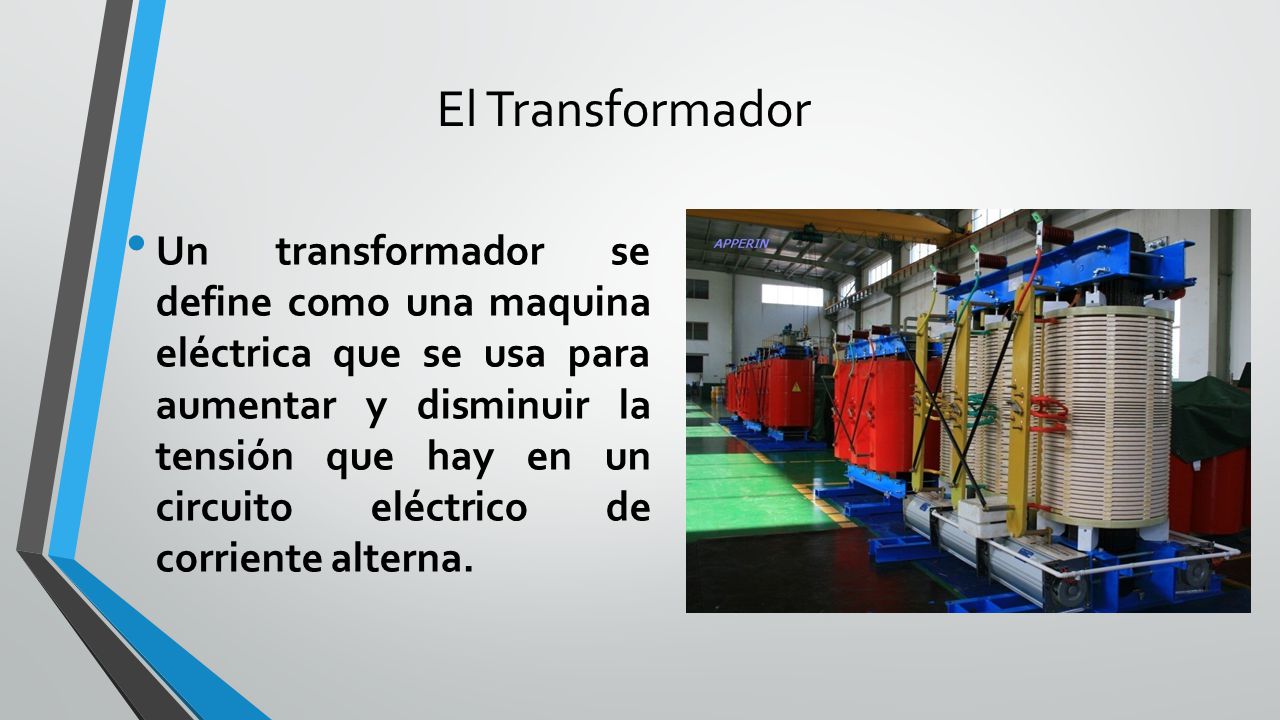

3 El Transformador Un transformador se define como una maquina eléctrica que se usa para aumentar y disminuir la tensión que hay en un circuito eléctrico de corriente alterna.

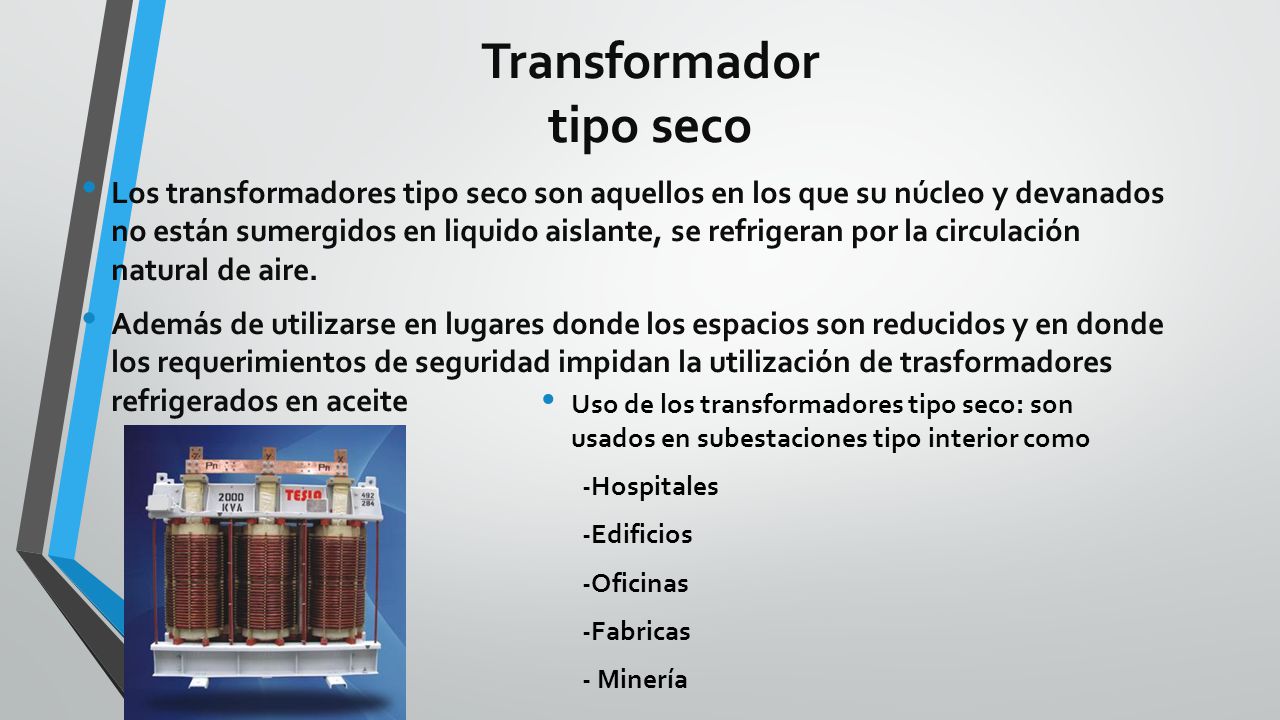

4 Transformador tipo seco
Los transformadores tipo seco son aquellos en los que su núcleo y devanados no están sumergidos en liquido aislante, se refrigeran por la circulación natural de aire. Además de utilizarse en lugares donde los espacios son reducidos y en donde los requerimientos de seguridad impidan la utilización de trasformadores refrigerados en aceite Uso de los transformadores tipo seco: son usados en subestaciones tipo interior como -Hospitales -Edificios -Oficinas -Fabricas - Minería

5 Según su aislamiento se clasifican:
Aislamiento clase A Aislamiento clase B Aislamiento clase F Aislamiento clase H

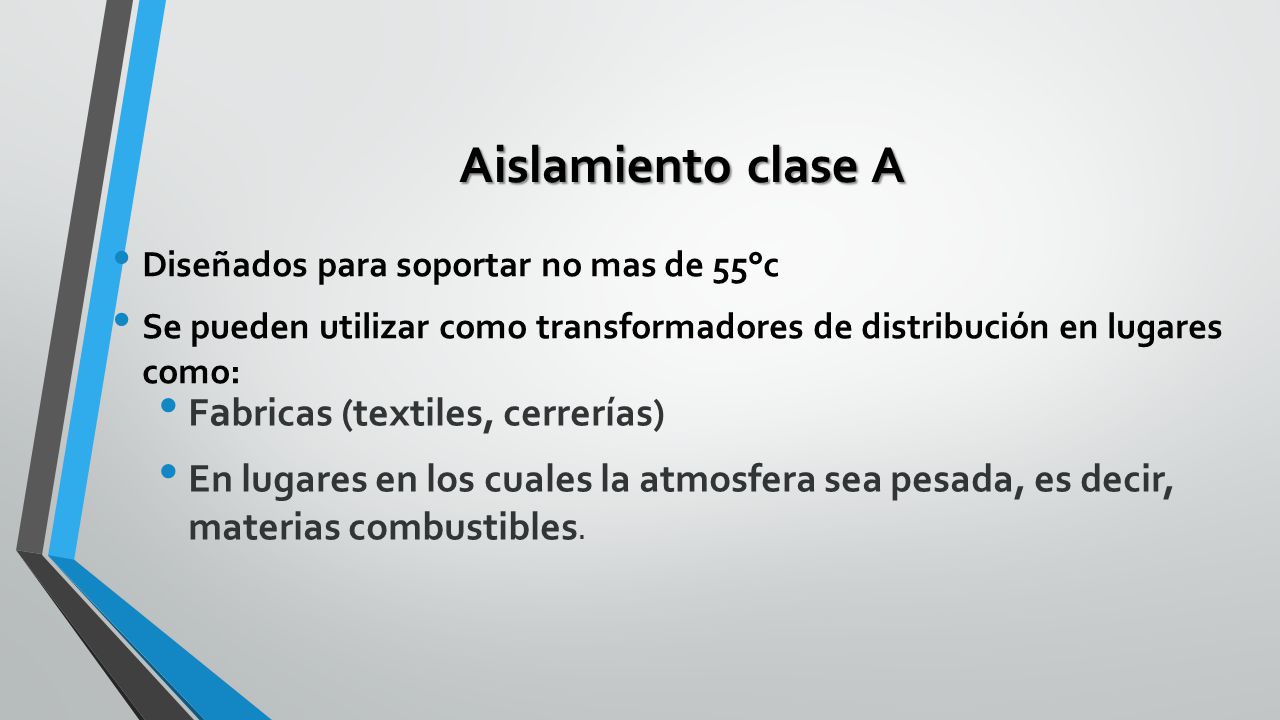

6 Aislamiento clase A Fabricas (textiles, cerrerías)
Diseñados para soportar no mas de 55°c Se pueden utilizar como transformadores de distribución en lugares como: Fabricas (textiles, cerrerías) En lugares en los cuales la atmosfera sea pesada, es decir, materias combustibles.

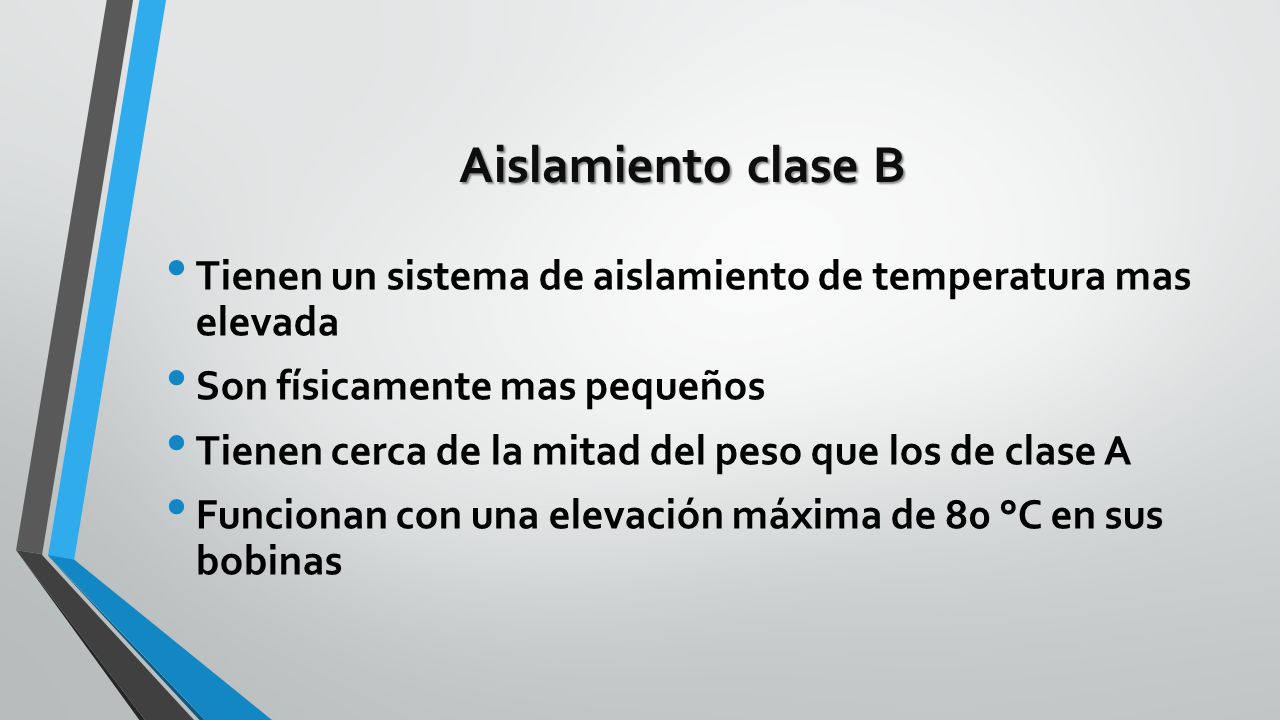

7 Aislamiento clase B Tienen un sistema de aislamiento de temperatura mas elevada Son físicamente mas pequeños Tienen cerca de la mitad del peso que los de clase A Funcionan con una elevación máxima de 80 °C en sus bobinas

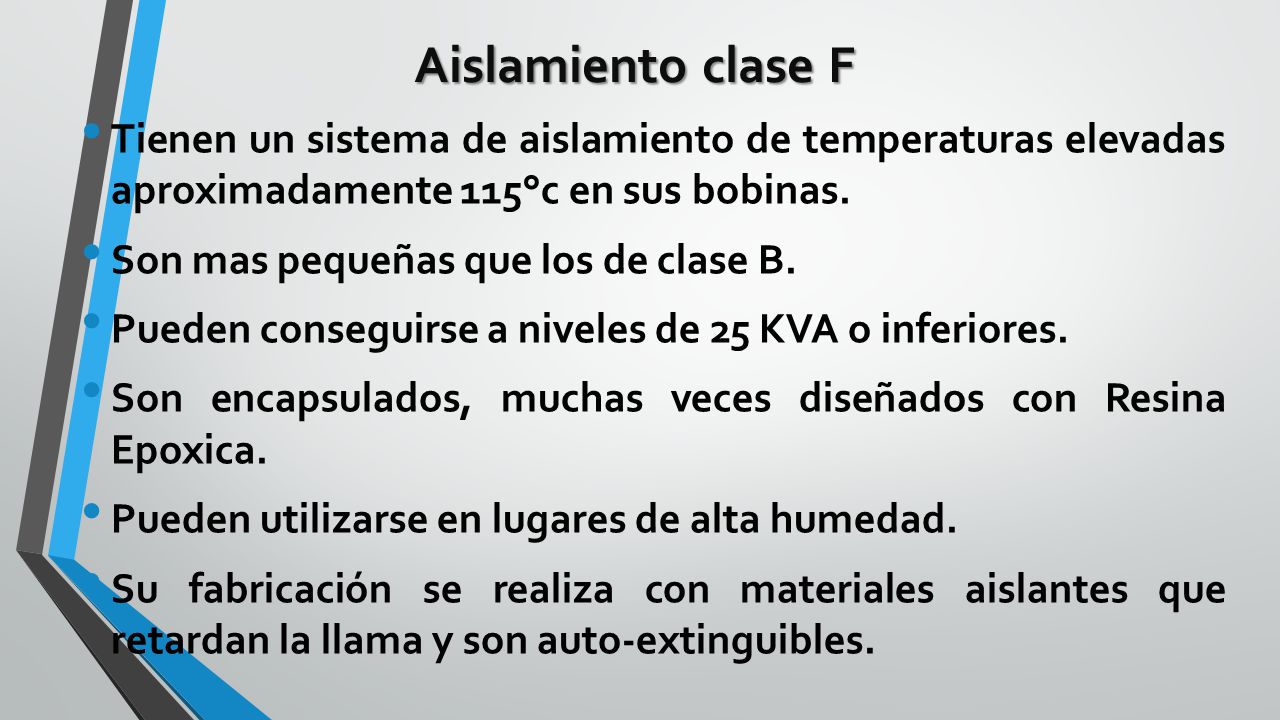

8 Aislamiento clase F Tienen un sistema de aislamiento de temperaturas elevadas aproximadamente 115°c en sus bobinas. Son mas pequeñas que los de clase B. Pueden conseguirse a niveles de 25 KVA o inferiores. Son encapsulados, muchas veces diseñados con Resina Epoxica. Pueden utilizarse en lugares de alta humedad. Su fabricación se realiza con materiales aislantes que retardan la llama y son auto-extinguibles.

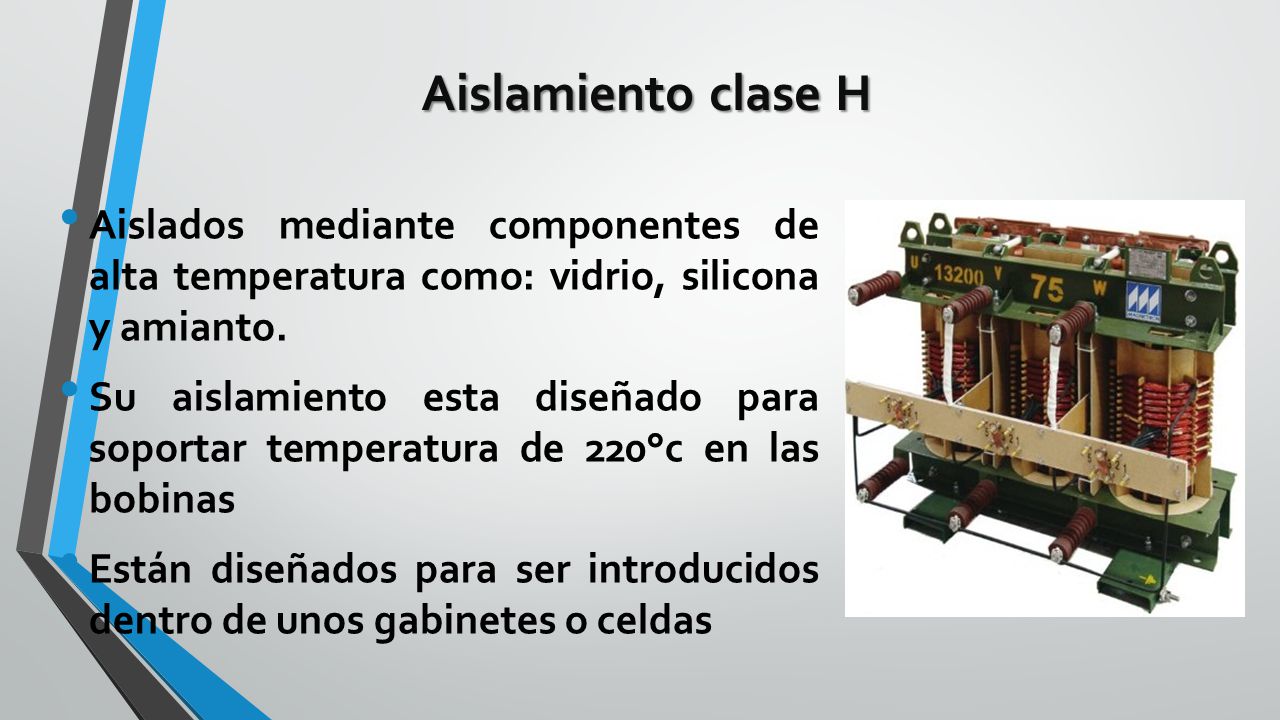

9 Aislamiento clase H Aislados mediante componentes de alta temperatura como: vidrio, silicona y amianto. Su aislamiento esta diseñado para soportar temperatura de 220°c en las bobinas Están diseñados para ser introducidos dentro de unos gabinetes o celdas

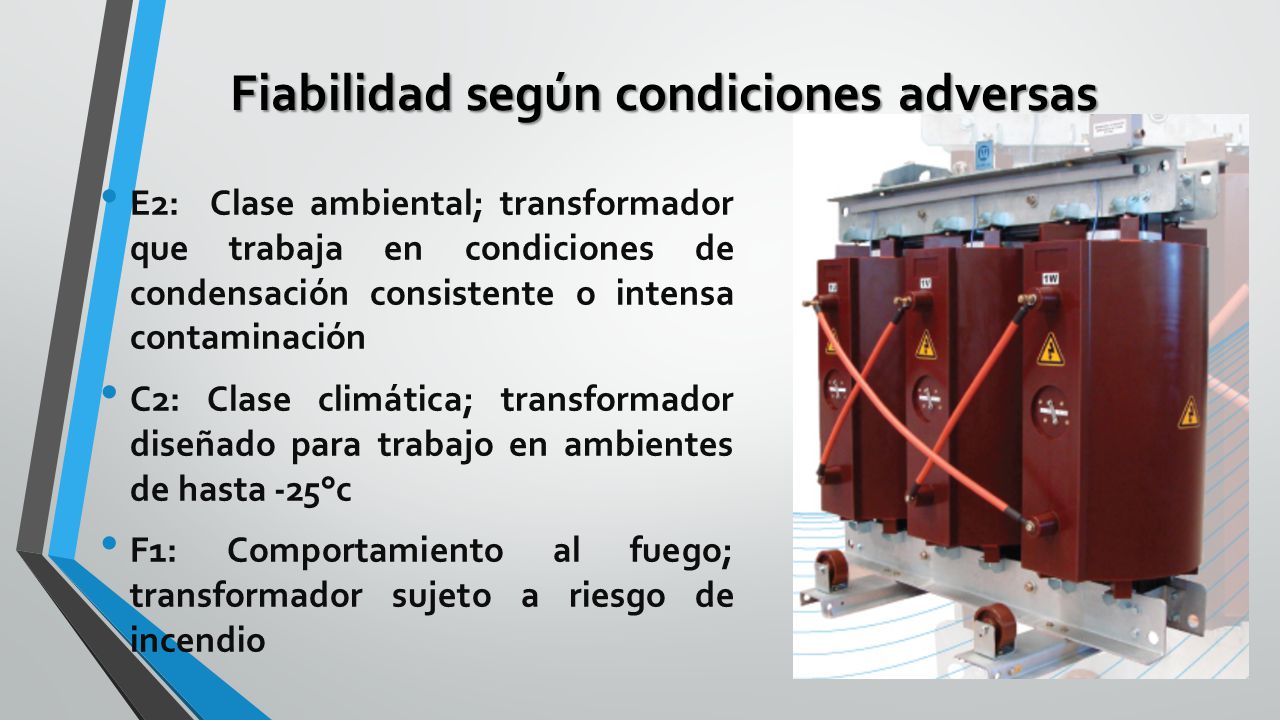

10 Fiabilidad según condiciones adversas
E2: Clase ambiental; transformador que trabaja en condiciones de condensación consistente o intensa contaminación C2: Clase climática; transformador diseñado para trabajo en ambientes de hasta -25°c F1: Comportamiento al fuego; transformador sujeto a riesgo de incendio

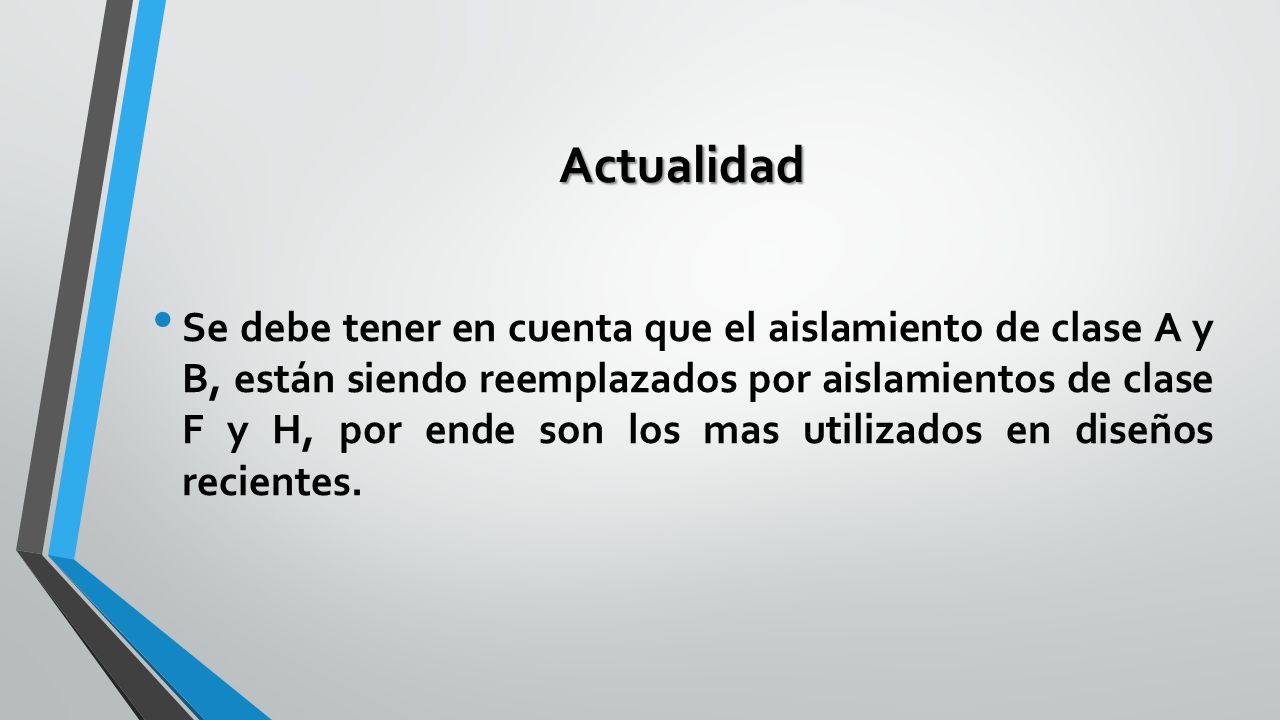

11 Actualidad Se debe tener en cuenta que el aislamiento de clase A y B, están siendo reemplazados por aislamientos de clase F y H, por ende son los mas utilizados en diseños recientes.

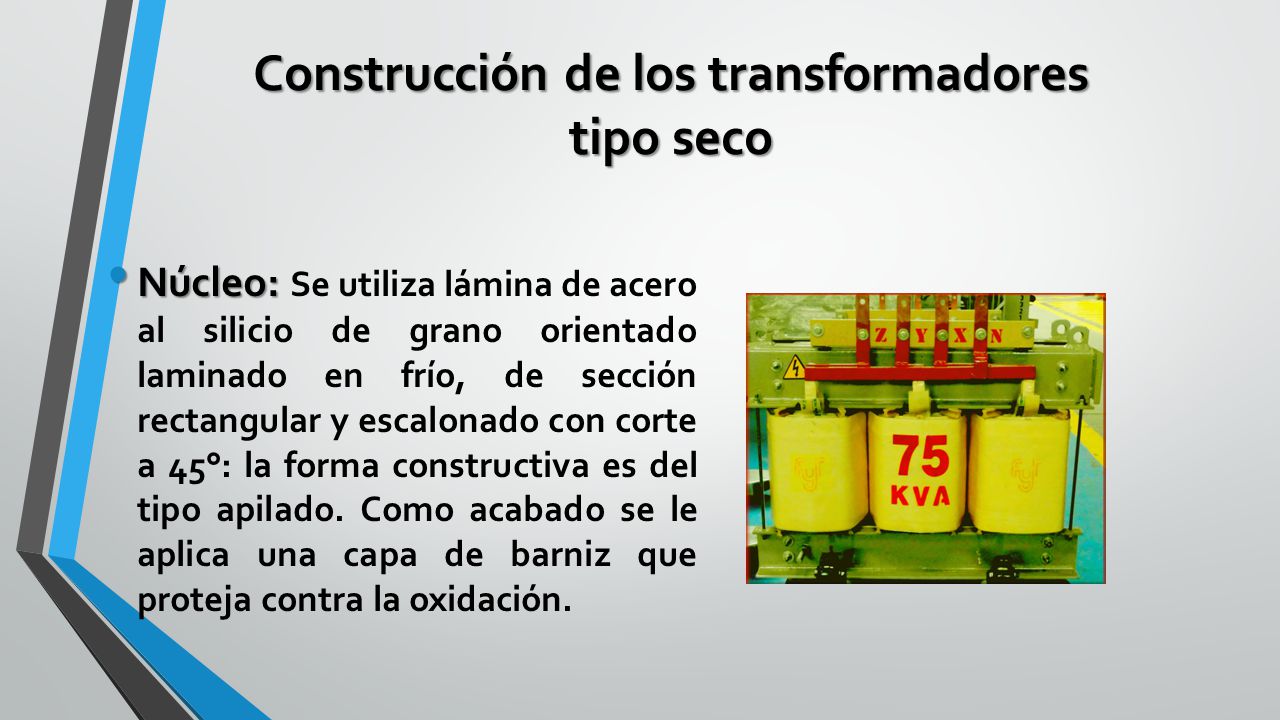

12 Construcción de los transformadores tipo seco
Núcleo: Se utiliza lámina de acero al silicio de grano orientado laminado en frío, de sección rectangular y escalonado con corte a 45°: la forma constructiva es del tipo apilado. Como acabado se le aplica una capa de barniz que proteja contra la oxidación.

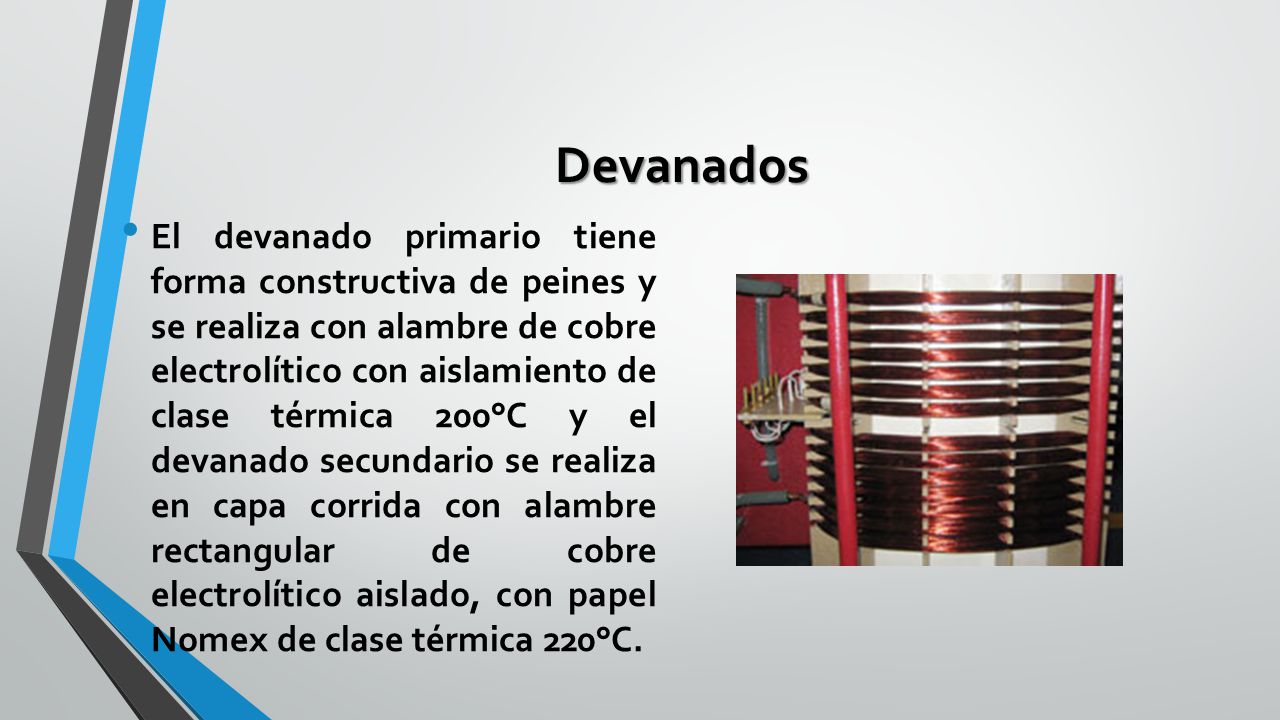

13 Devanados El devanado primario tiene forma constructiva de peines y se realiza con alambre de cobre electrolítico con aislamiento de clase térmica 200°C y el devanado secundario se realiza en capa corrida con alambre rectangular de cobre electrolítico aislado, con papel Nomex de clase térmica 220°C.

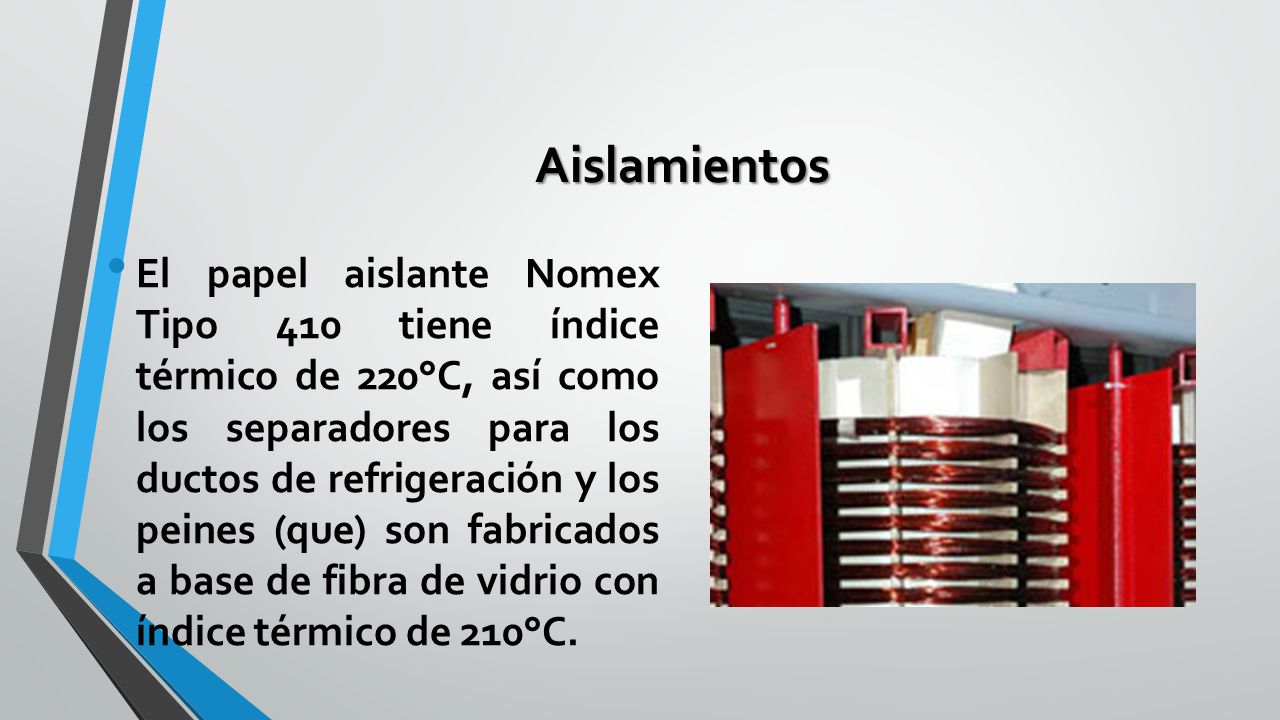

14 Aislamientos El papel aislante Nomex Tipo 410 tiene índice térmico de 220°C, así como los separadores para los ductos de refrigeración y los peines (que) son fabricados a base de fibra de vidrio con índice térmico de 210°C.

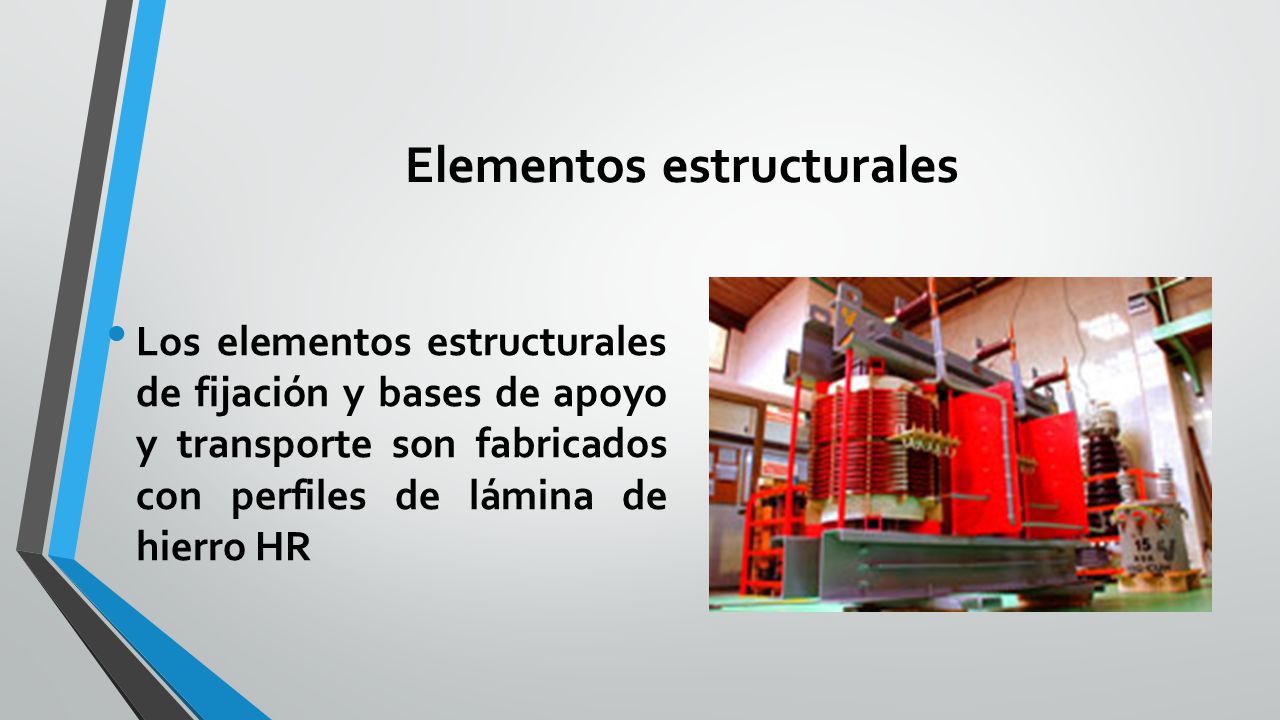

15 Elementos estructurales
Los elementos estructurales de fijación y bases de apoyo y transporte son fabricados con perfiles de lámina de hierro HR

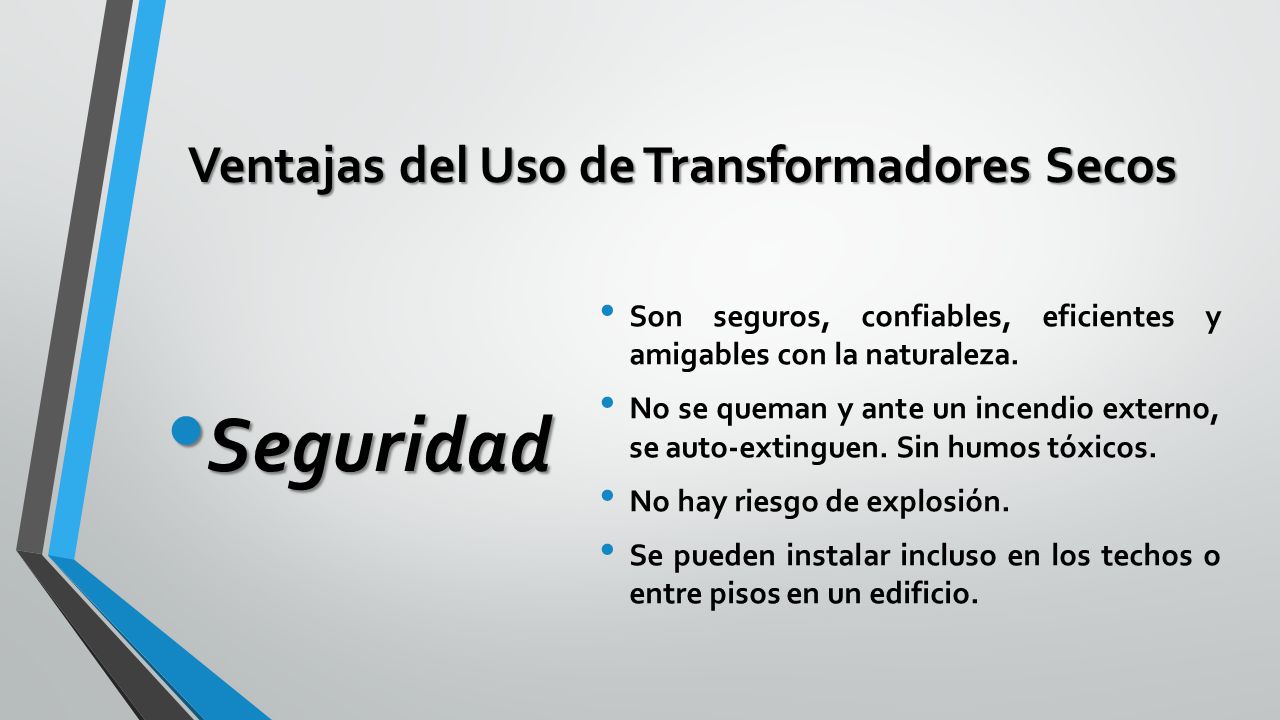

16 Ventajas del Uso de Transformadores Secos
Son seguros, confiables, eficientes y amigables con la naturaleza. No se queman y ante un incendio externo, se auto-extinguen. Sin humos tóxicos. No hay riesgo de explosión. Se pueden instalar incluso en los techos o entre pisos en un edificio. Seguridad

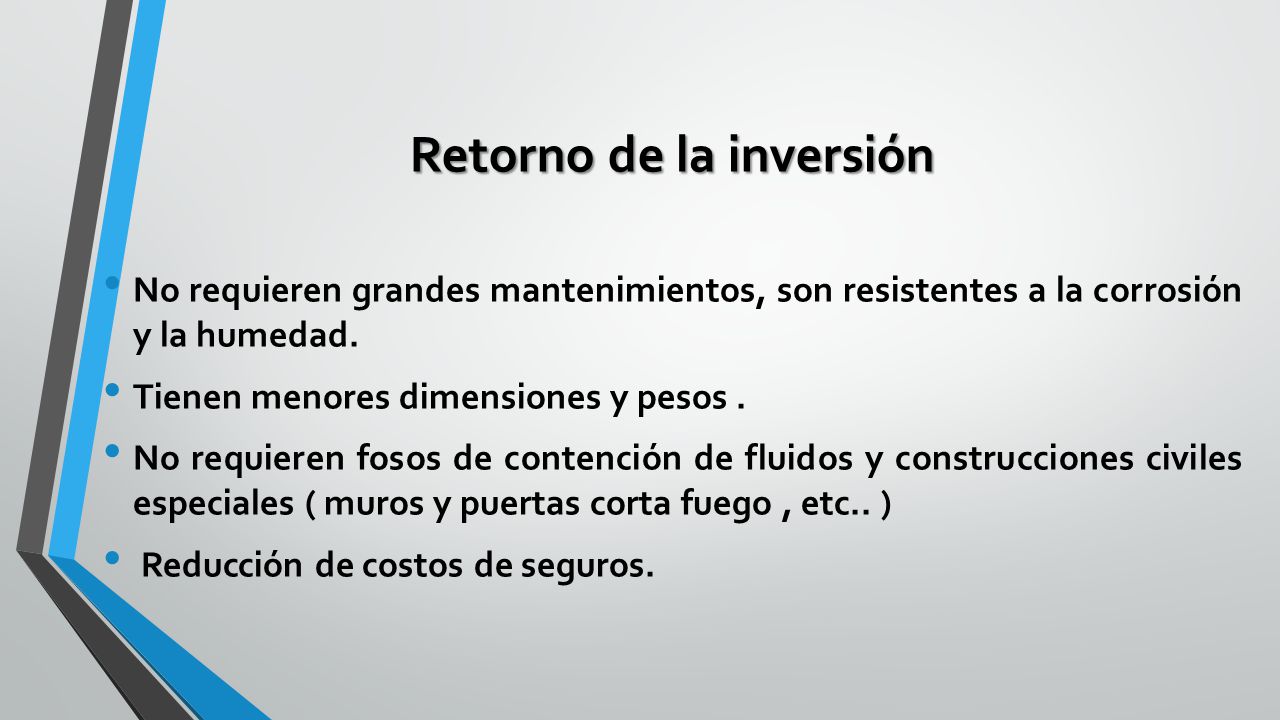

17 Retorno de la inversión
No requieren grandes mantenimientos, son resistentes a la corrosión y la humedad. Tienen menores dimensiones y pesos . No requieren fosos de contención de fluidos y construcciones civiles especiales ( muros y puertas corta fuego , etc.. ) Reducción de costos de seguros.

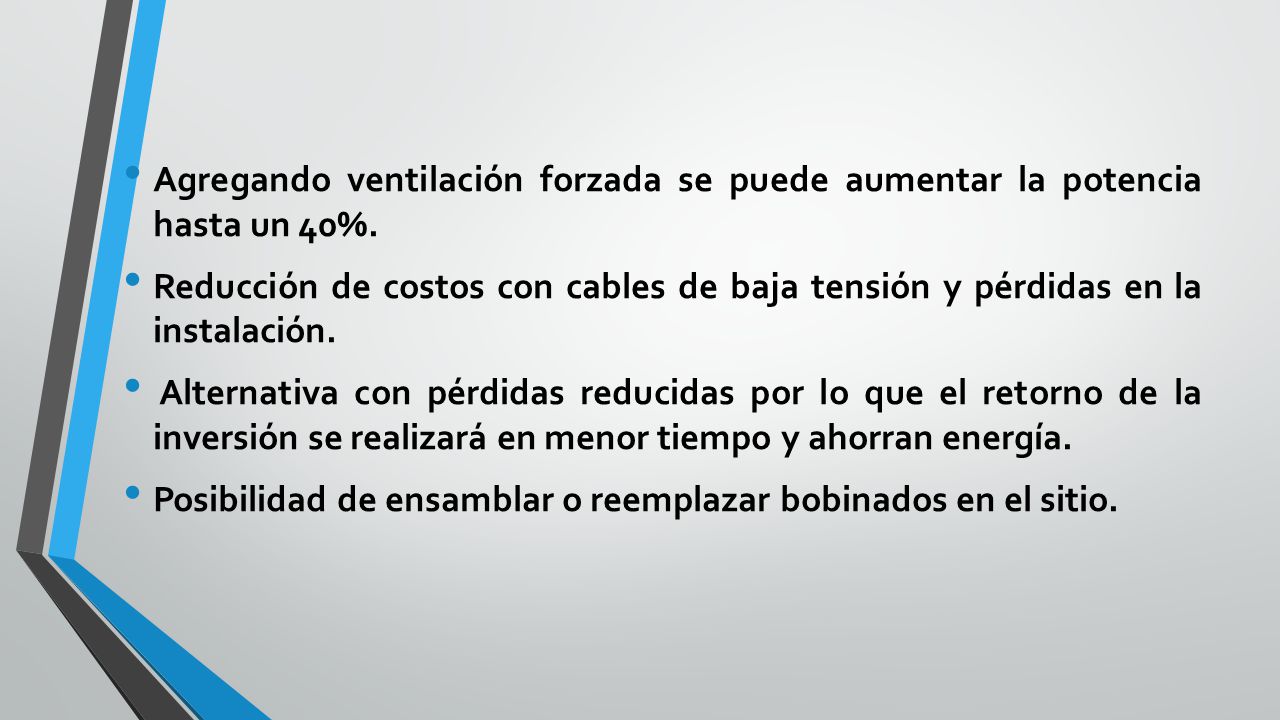

18 Agregando ventilación forzada se puede aumentar la potencia hasta un 40%.
Reducción de costos con cables de baja tensión y pérdidas en la instalación. Alternativa con pérdidas reducidas por lo que el retorno de la inversión se realizará en menor tiempo y ahorran energía. Posibilidad de ensamblar o reemplazar bobinados en el sitio.

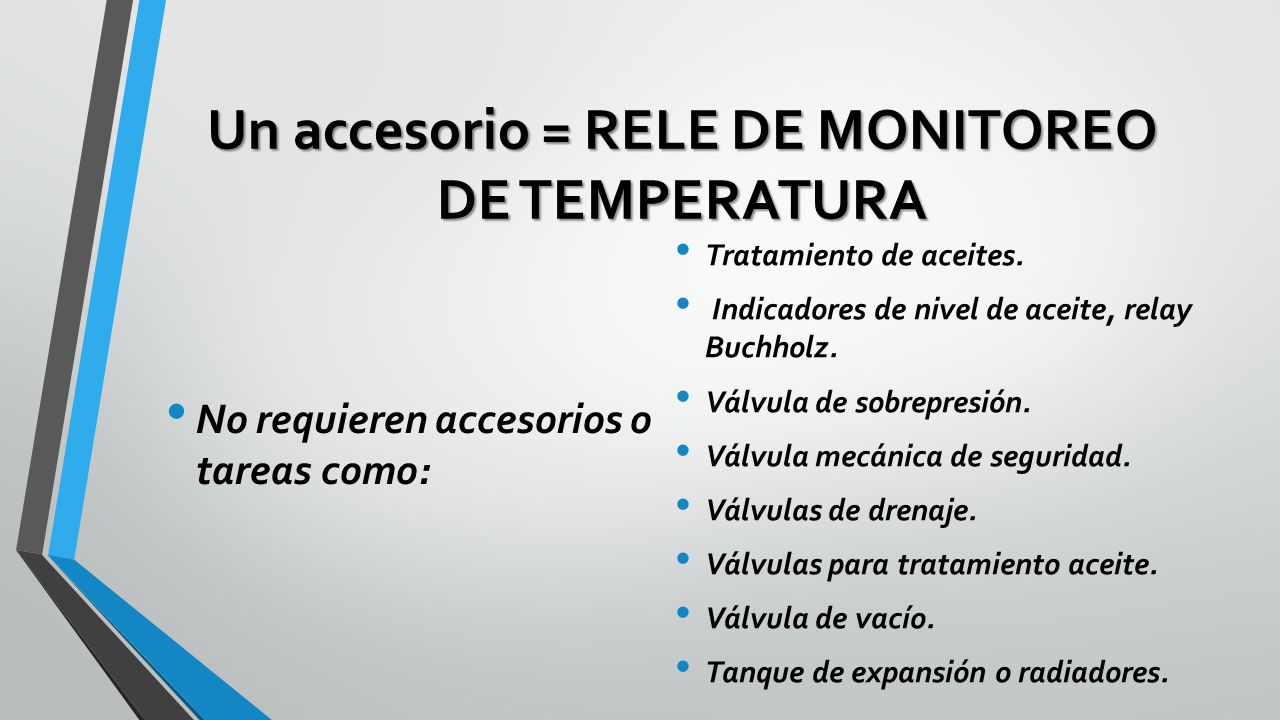

19 Un accesorio = RELE DE MONITOREO DE TEMPERATURA
Tratamiento de aceites. Indicadores de nivel de aceite, relay Buchholz. Válvula de sobrepresión. Válvula mecánica de seguridad. Válvulas de drenaje. Válvulas para tratamiento aceite. Válvula de vacío. Tanque de expansión o radiadores. No requieren accesorios o tareas como:

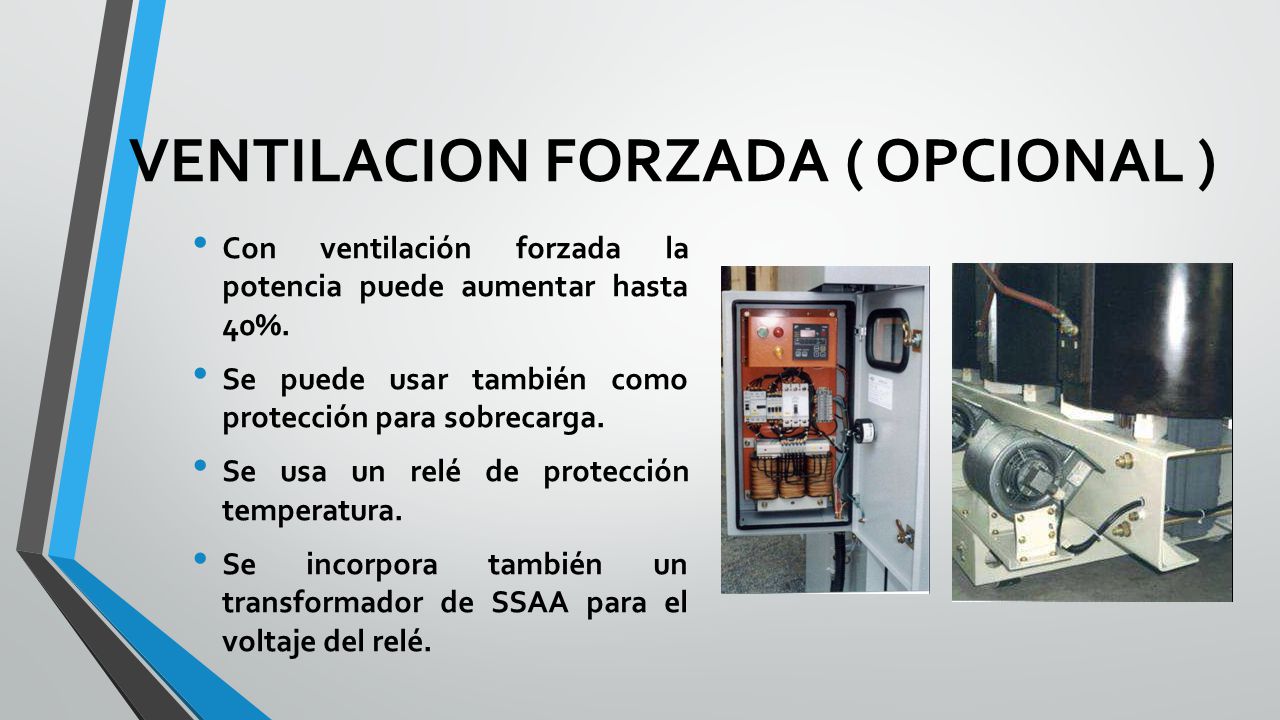

20 VENTILACION FORZADA ( OPCIONAL )
Con ventilación forzada la potencia puede aumentar hasta 40%. Se puede usar también como protección para sobrecarga. Se usa un relé de protección temperatura. Se incorpora también un transformador de SSAA para el voltaje del relé.

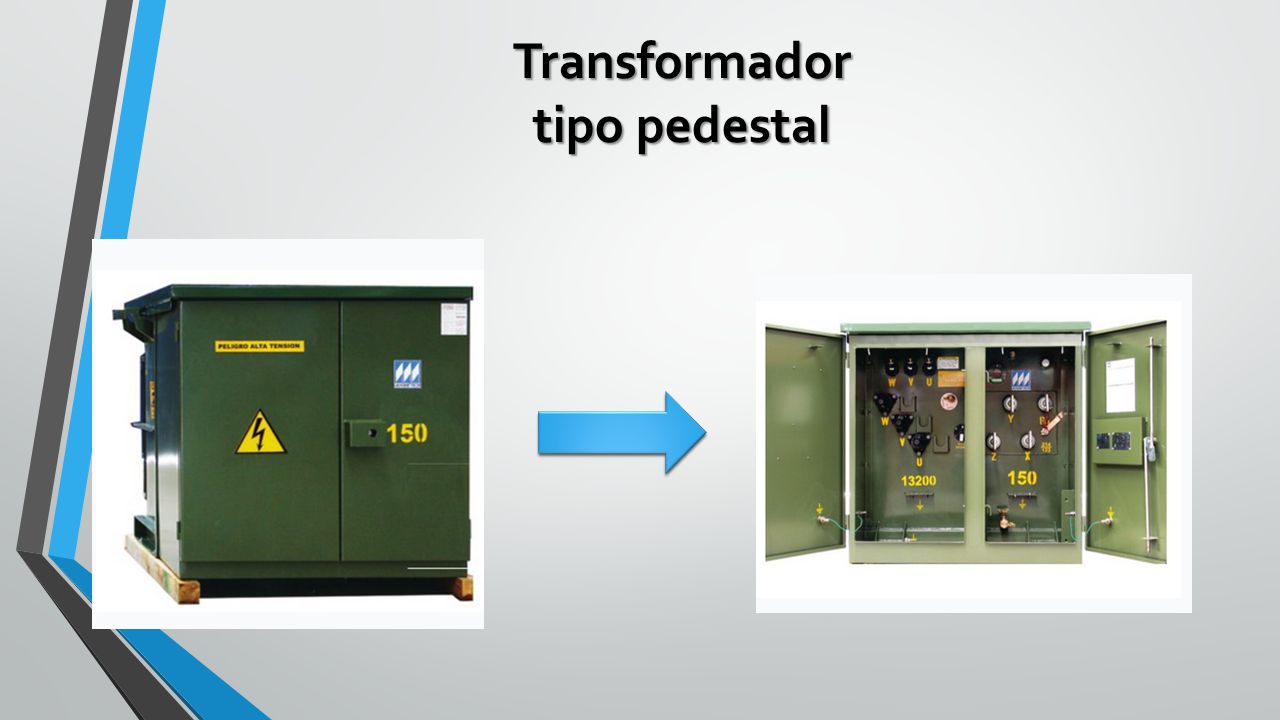

21 Transformador tipo pedestal

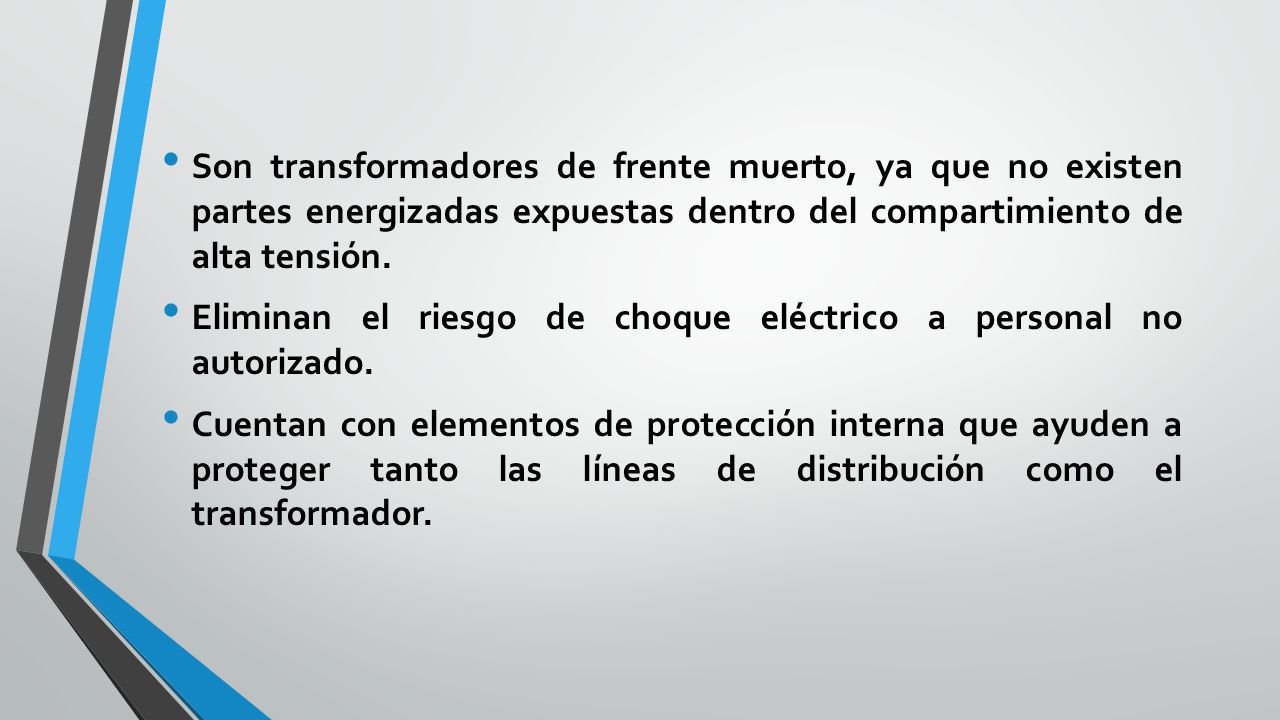

22 Son transformadores de frente muerto, ya que no existen partes energizadas expuestas dentro del compartimiento de alta tensión. Eliminan el riesgo de choque eléctrico a personal no autorizado. Cuentan con elementos de protección interna que ayuden a proteger tanto las líneas de distribución como el transformador.

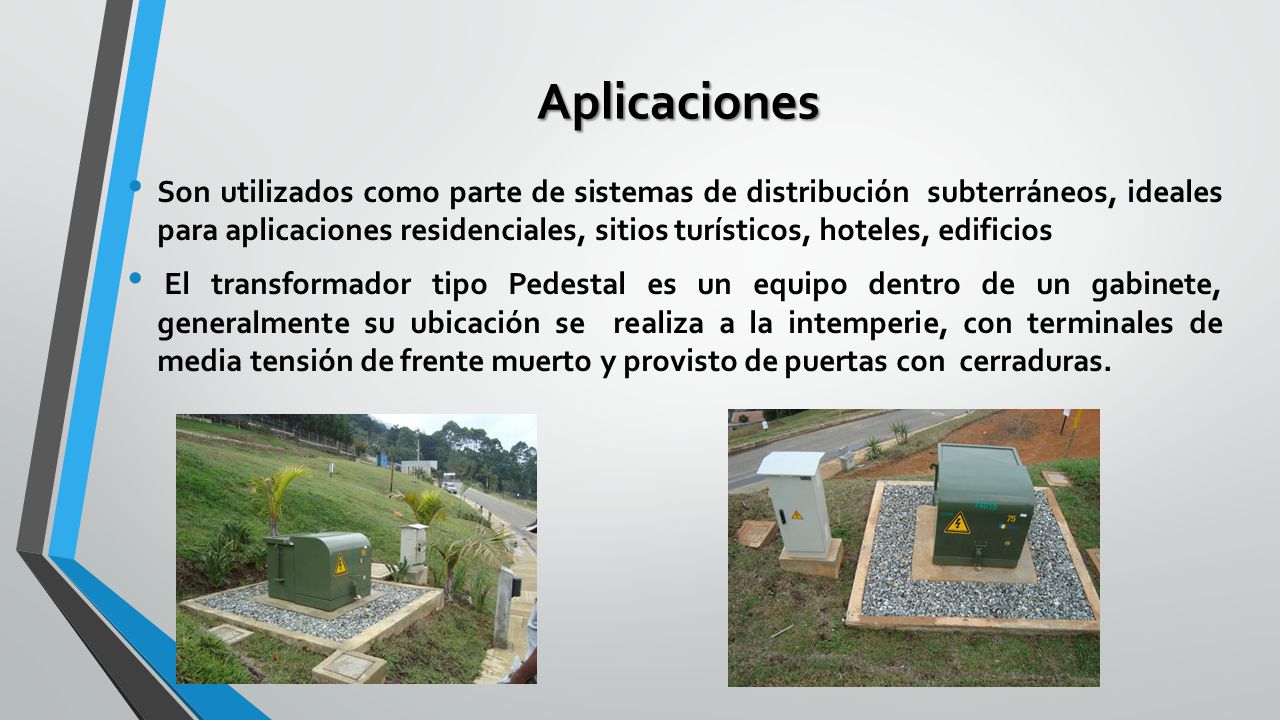

23 Aplicaciones Son utilizados como parte de sistemas de distribución subterráneos, ideales para aplicaciones residenciales, sitios turísticos, hoteles, edificios El transformador tipo Pedestal es un equipo dentro de un gabinete, generalmente su ubicación se realiza a la intemperie, con terminales de media tensión de frente muerto y provisto de puertas con cerraduras.

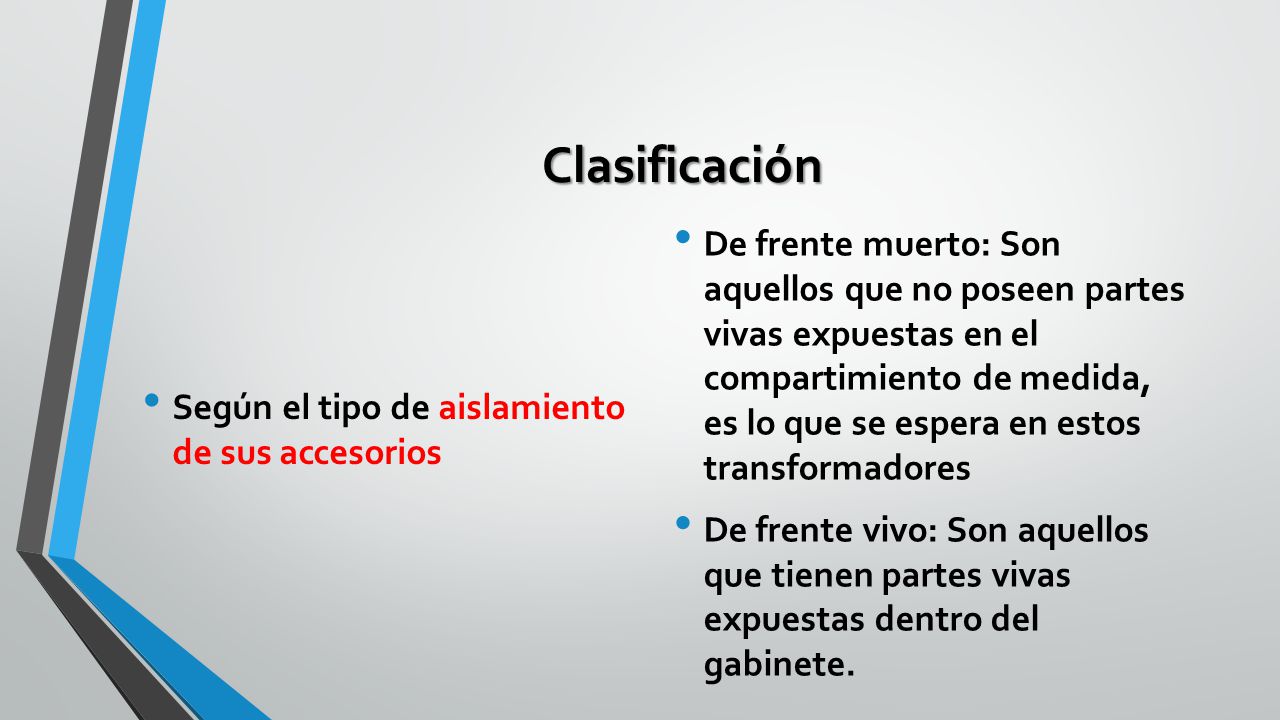

24 Clasificación De frente muerto: Son aquell0s que no poseen partes vivas expuestas en el compartimiento de medida, es lo que se espera en estos transformadores De frente vivo: Son aquellos que tienen partes vivas expuestas dentro del gabinete. Según el tipo de aislamiento de sus accesorios

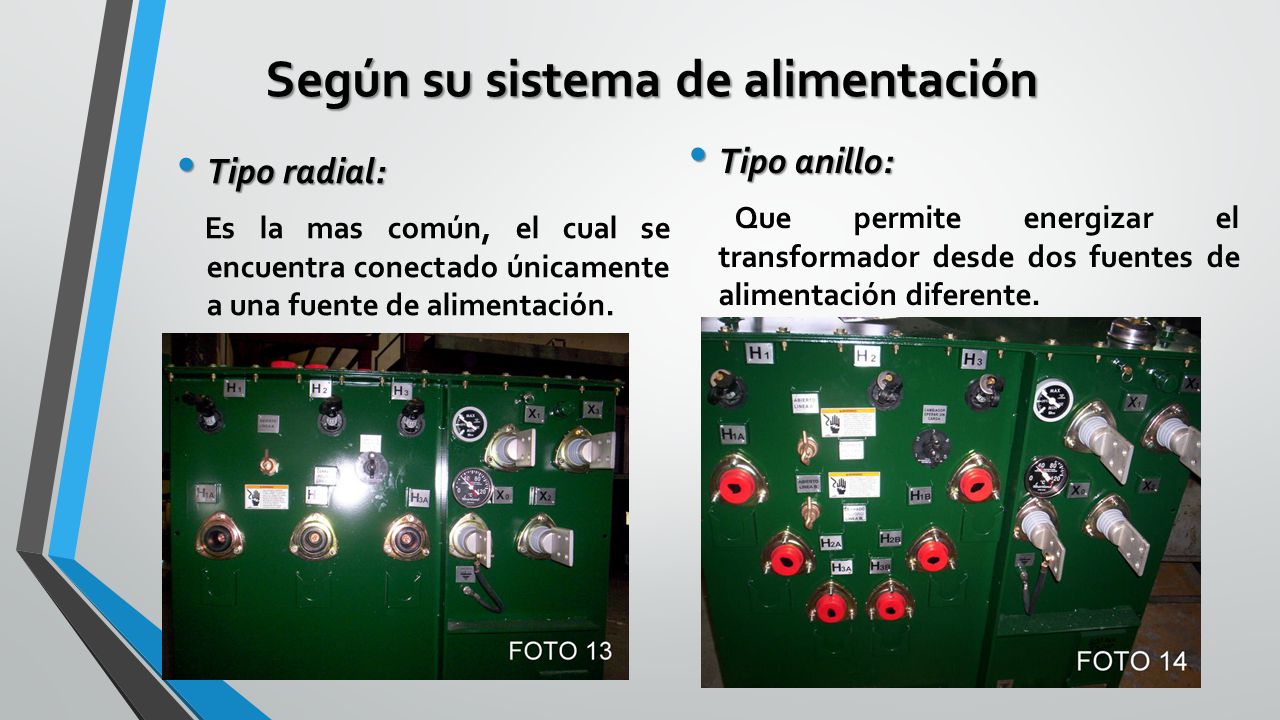

25 Según su sistema de alimentación
Tipo radial: Es la mas común, el cual se encuentra conectado únicamente a una fuente de alimentación. Tipo anillo: Que permite energizar el transformador desde dos fuentes de alimentación diferente.

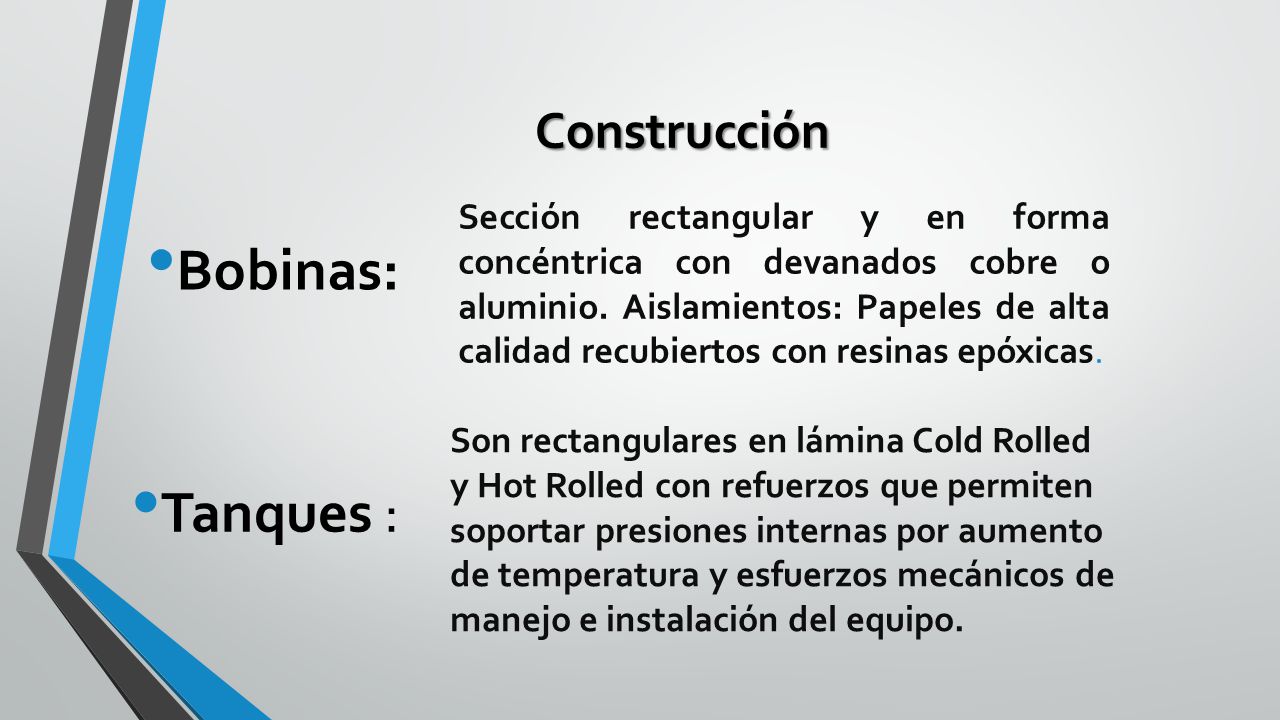

26 Bobinas: Tanques : Construcción
Sección rectangular y en forma concéntrica con devanados cobre o aluminio. Aislamientos: Papeles de alta calidad recubiertos con resinas epóxicas. Bobinas: Son rectangulares en lámina Cold Rolled y Hot Rolled con refuerzos que permiten soportar presiones internas por aumento de temperatura y esfuerzos mecánicos de manejo e instalación del equipo. Tanques :

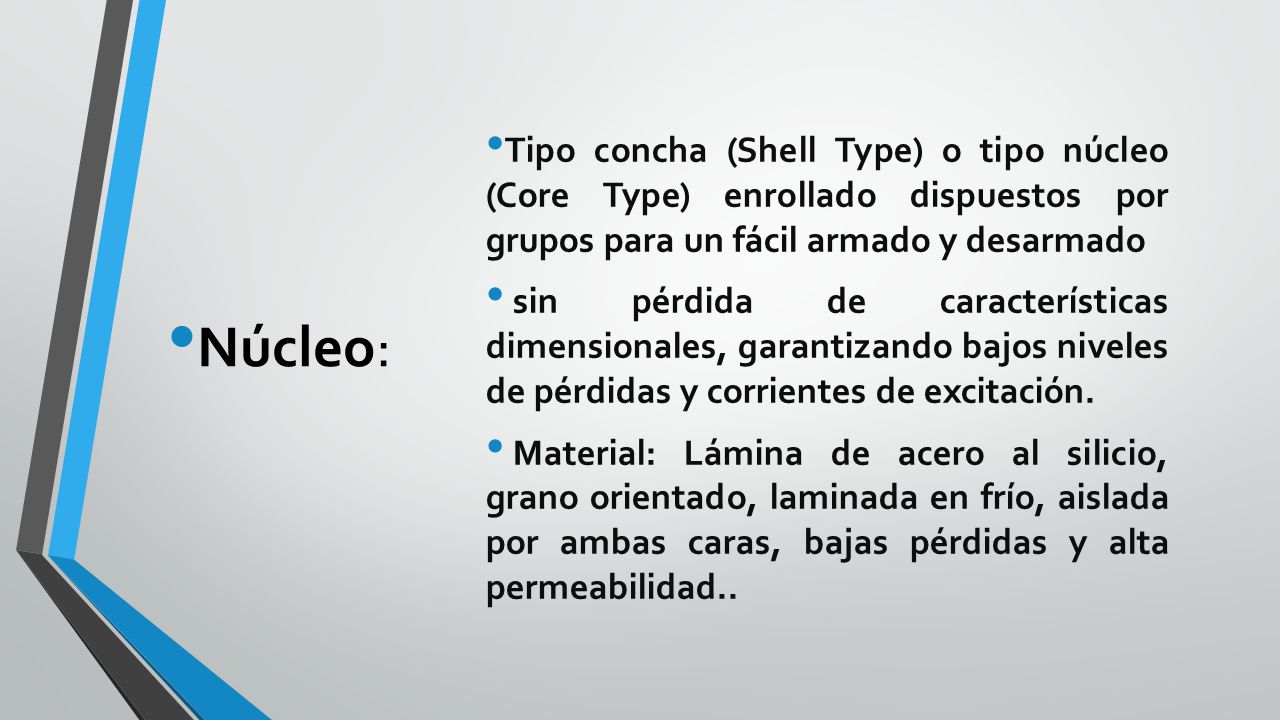

27 Tipo concha (Shell Type) o tipo núcleo (Core Type) enrollado dispuestos por grupos para un fácil armado y desarmado sin pérdida de características dimensionales, garantizando bajos niveles de pérdidas y corrientes de excitación. Material: Lámina de acero al silicio, grano orientado, laminada en frío, aislada por ambas caras, bajas pérdidas y alta permeabilidad.. Núcleo:

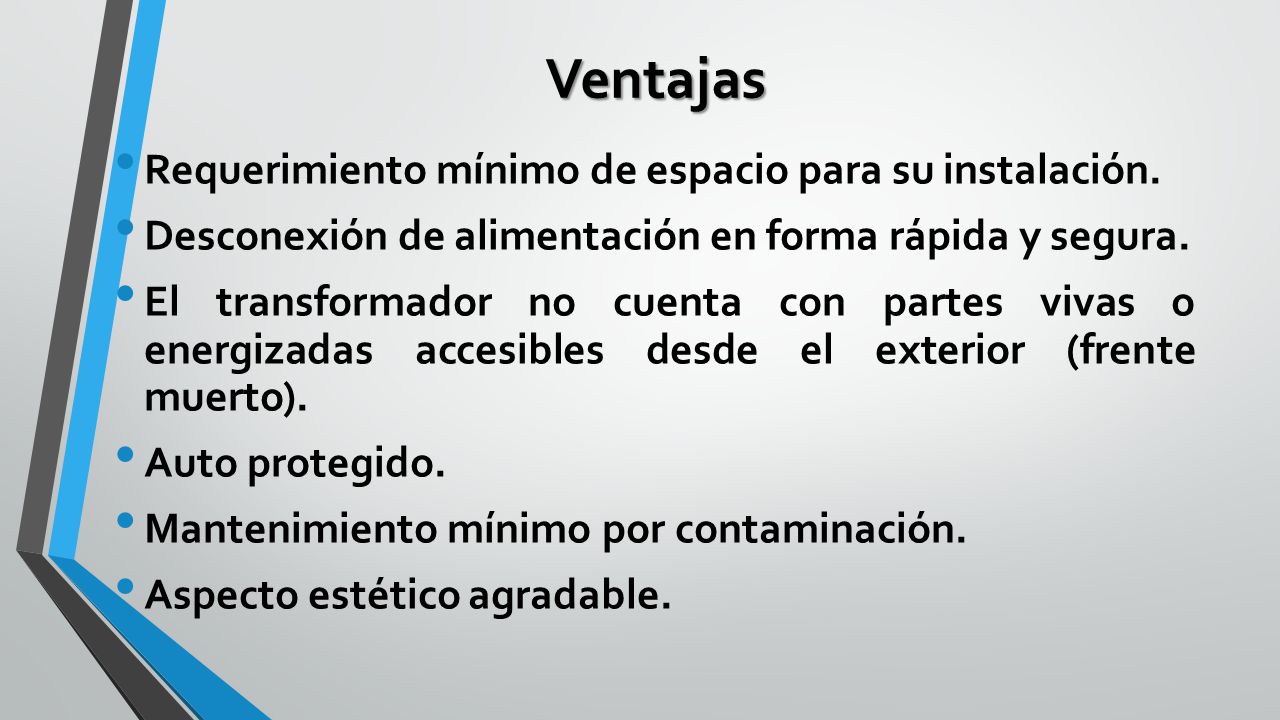

28 Ventajas Requerimiento mínimo de espacio para su instalación.
Desconexión de alimentación en forma rápida y segura. El transformador no cuenta con partes vivas o energizadas accesibles desde el exterior (frente muerto). Auto protegido. Mantenimiento mínimo por contaminación. Aspecto estético agradable.

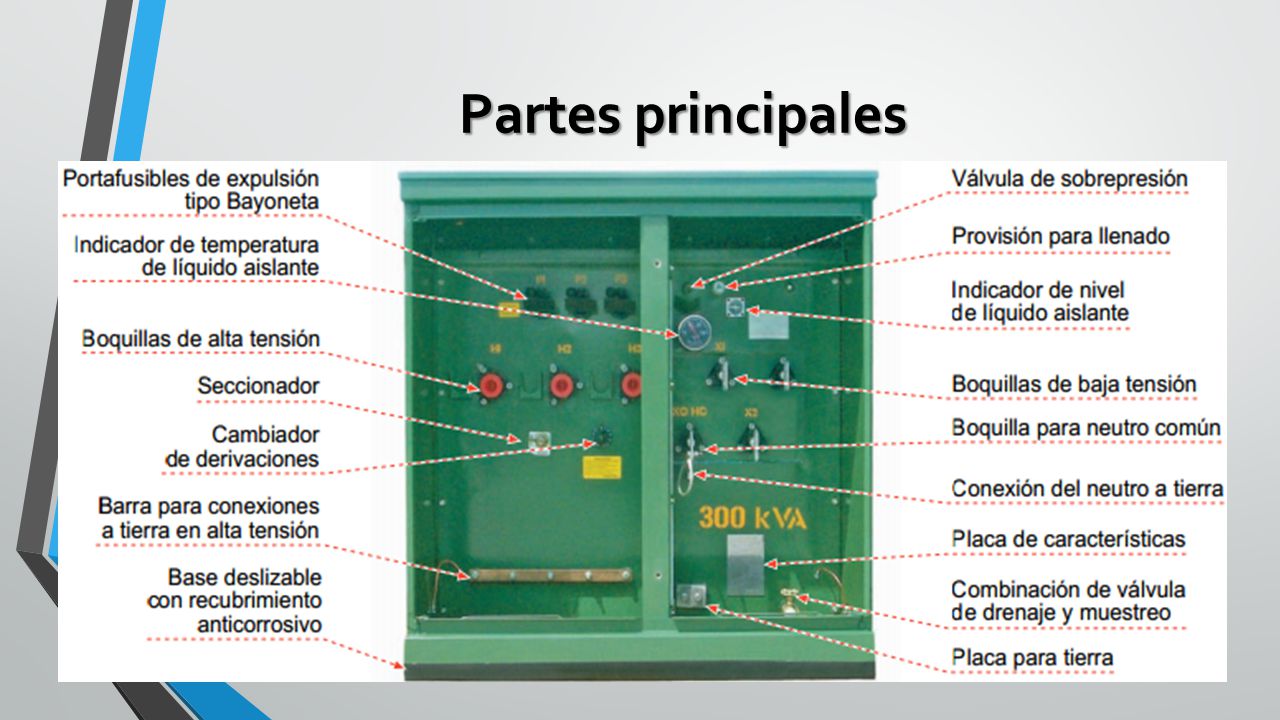

29 Partes principales

30

31

32

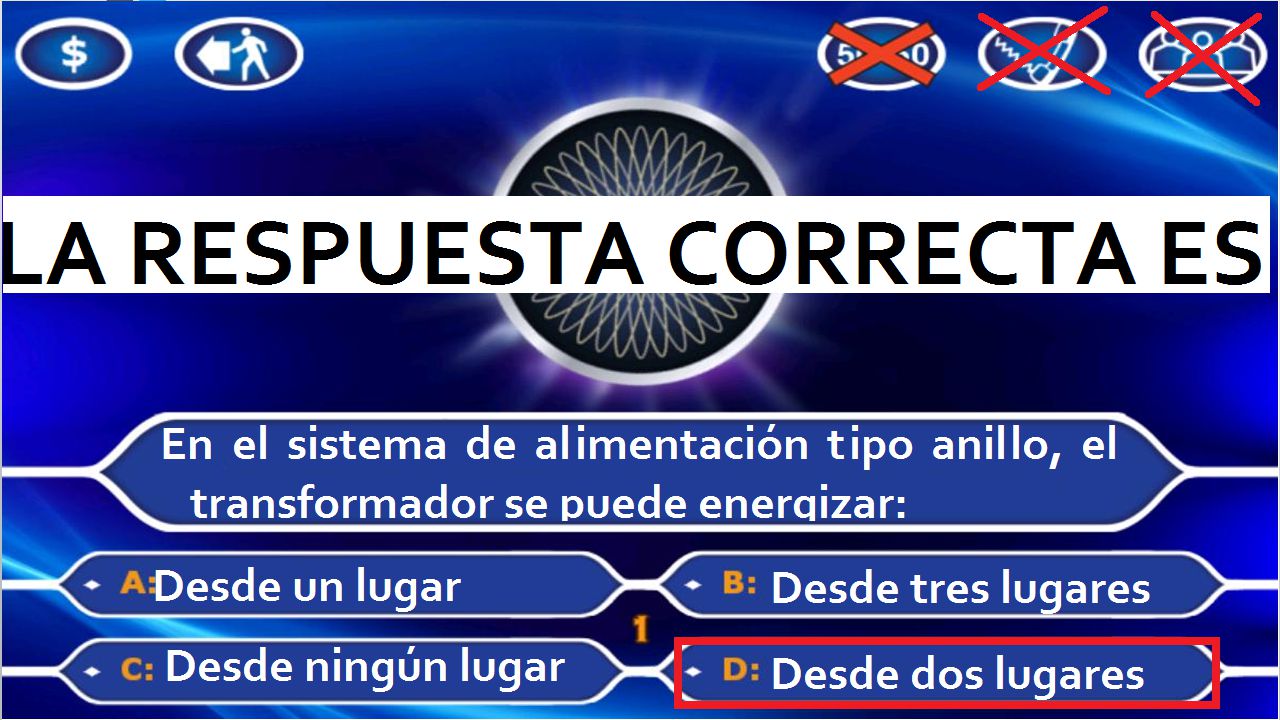

33

34

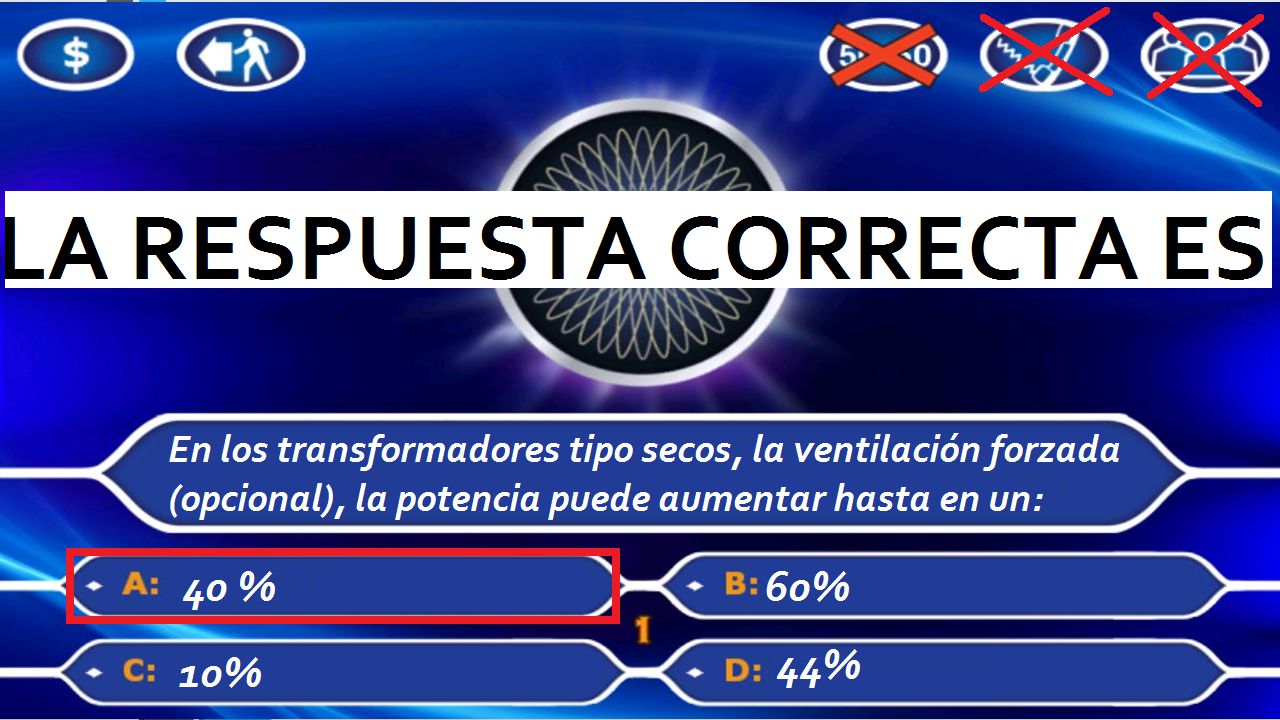

35

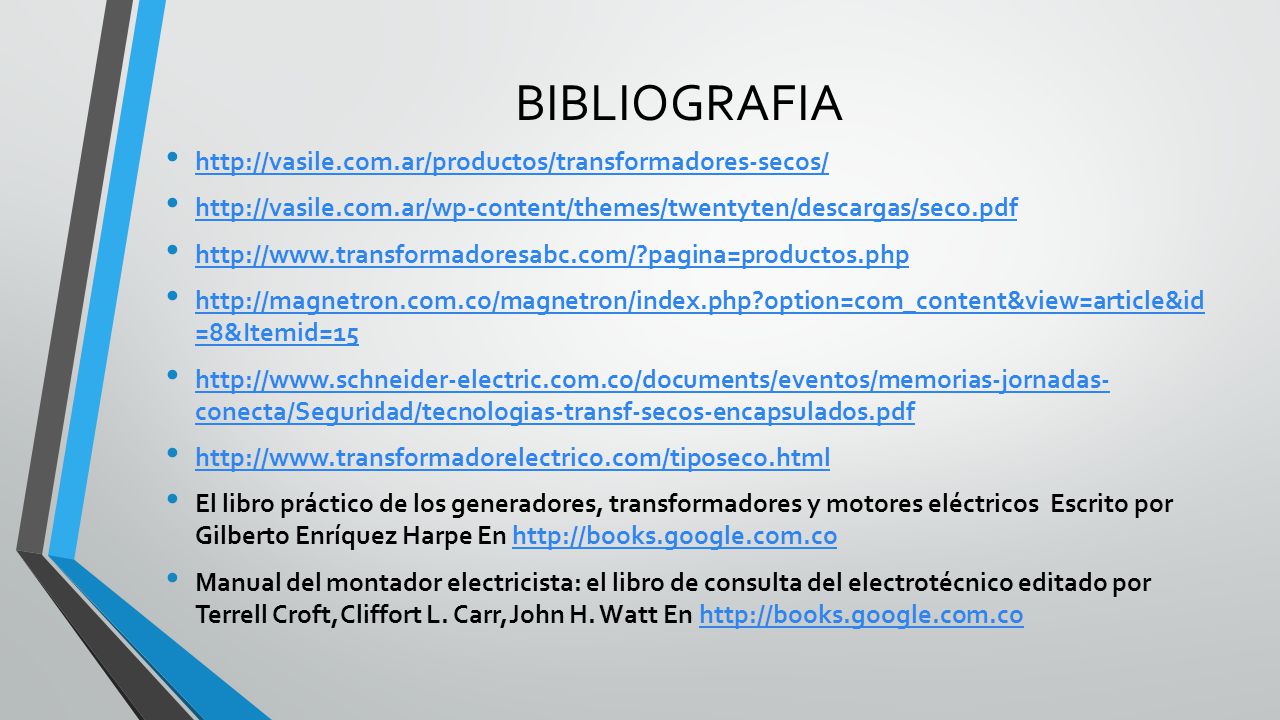

36 BIBLIOGRAFIA http://vasile.com.ar/productos/transformadores-secos/
=8&Itemid=15 conecta/Seguridad/tecnologias-transf-secos-encapsulados.pdf El libro práctico de los generadores, transformadores y motores eléctricos  Escrito por Gilberto Enríquez Harpe En Manual del montador electricista: el libro de consulta del electrotécnico editado por Terrell Croft,Cliffort L. Carr,John H. Watt En

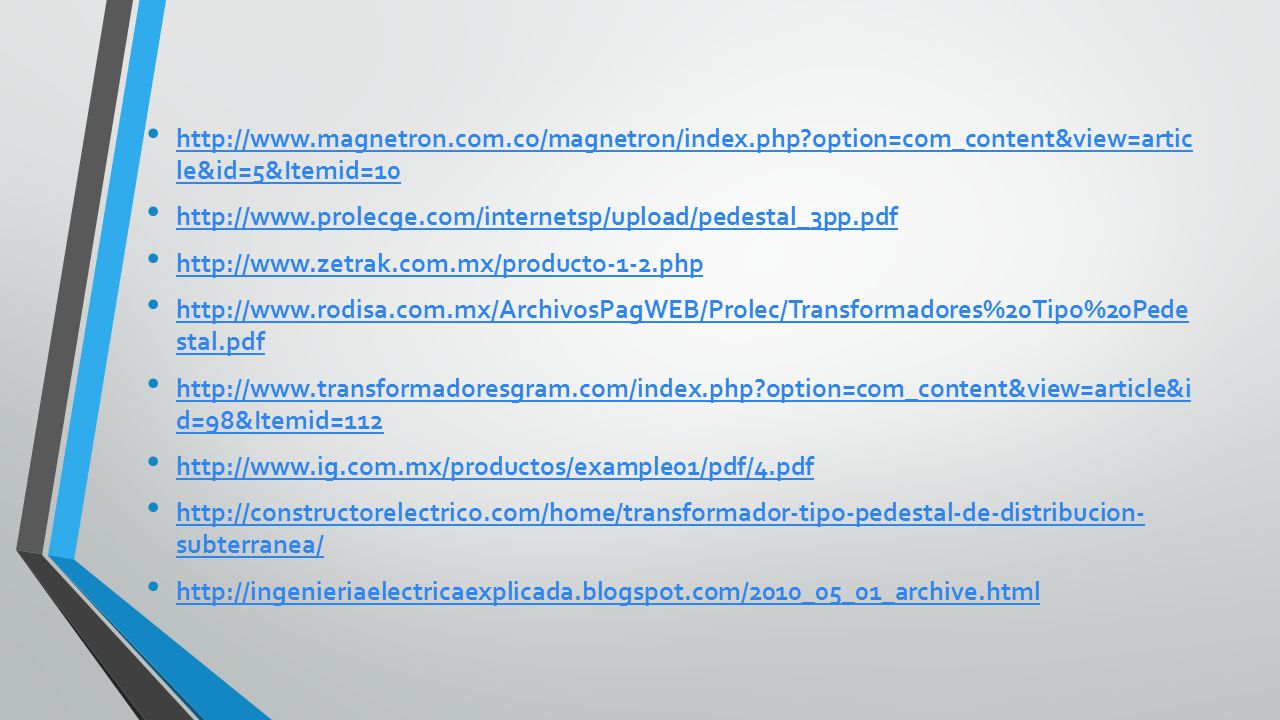

37 http://www. magnetron. com. co/magnetron/index. php
