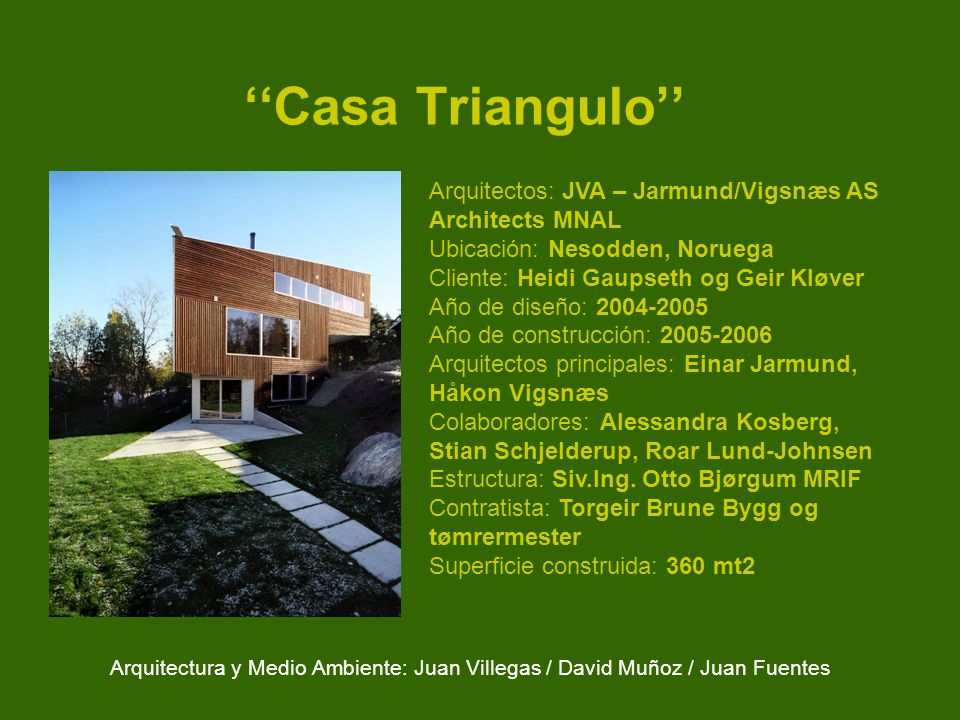

‘‘Casa Triangulo’’ Arquitectos: JVA – Jarmund/Vigsnæs AS

Presentación del tema: "‘‘Casa Triangulo’’ Arquitectos: JVA – Jarmund/Vigsnæs AS"— Transcripción de la presentación:

1 ‘‘Casa Triangulo’’ Arquitectos: JVA – Jarmund/Vigsnæs AS
Architects MNAL Ubicación: Nesodden, Noruega Cliente: Heidi Gaupseth og Geir Kløver Año de diseño: Año de construcción: Arquitectos principales: Einar Jarmund, Håkon Vigsnæs Colaboradores: Alessandra Kosberg, Stian Schjelderup, Roar Lund-Johnsen Estructura: Siv.Ing. Otto Bjørgum MRIF Contratista: Torgeir Brune Bygg og tømrermester Superficie construida: 360 mt2 Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

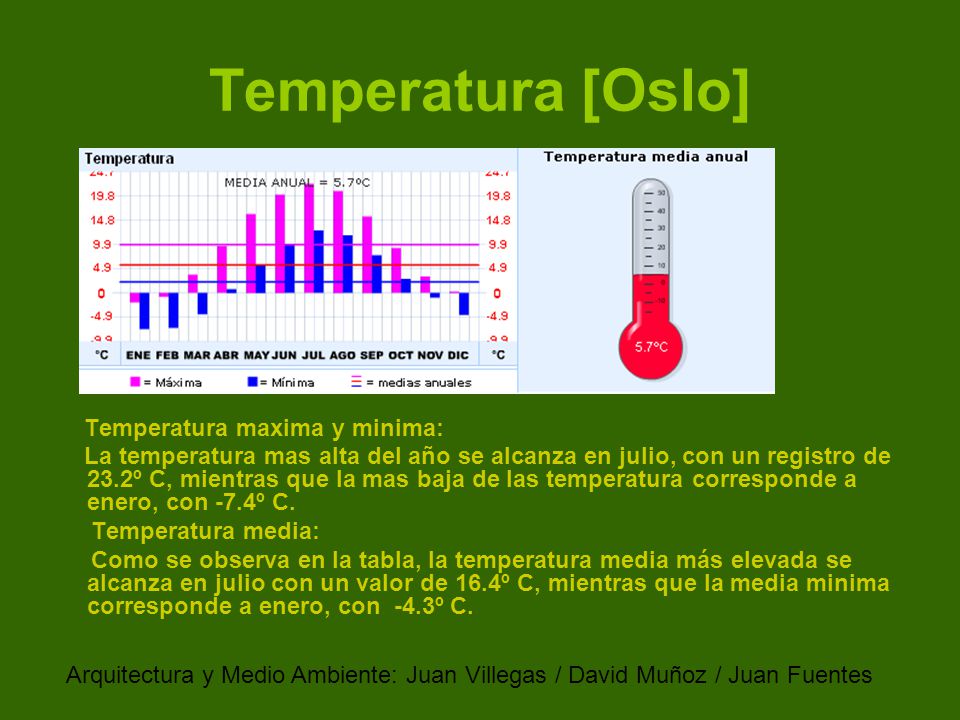

2 Temperatura [Oslo] Temperatura maxima y minima:
La temperatura mas alta del año se alcanza en julio, con un registro de 23.2º C, mientras que la mas baja de las temperatura corresponde a enero, con -7.4º C. Temperatura media: Como se observa en la tabla, la temperatura media más elevada se alcanza en julio con un valor de 16.4º C, mientras que la media minima corresponde a enero, con -4.3º C. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

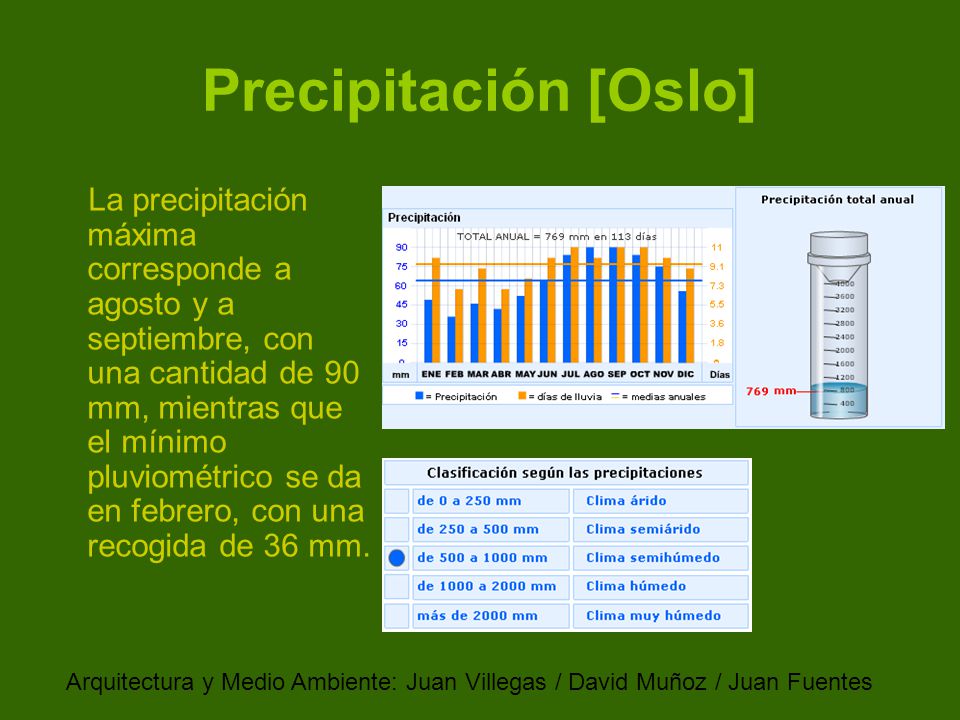

3 Precipitación [Oslo] La precipitación máxima corresponde a agosto y a septiembre, con una cantidad de 90 mm, mientras que el mínimo pluviométrico se da en febrero, con una recogida de 36 mm. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

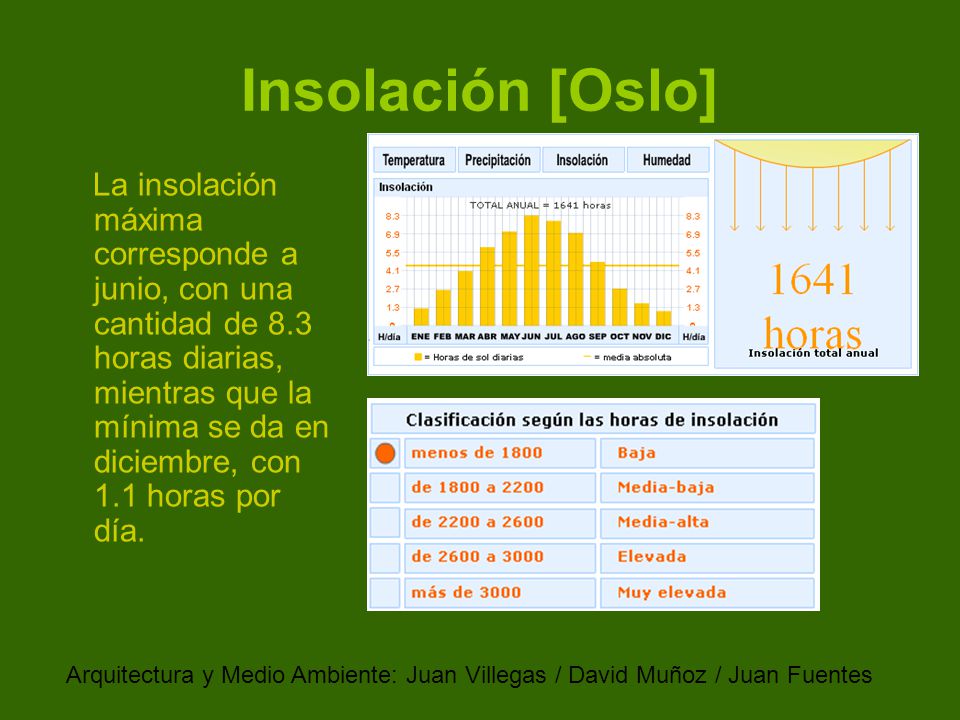

4 Insolación [Oslo] La insolación máxima corresponde a junio, con una cantidad de 8.3 horas diarias, mientras que la mínima se da en diciembre, con 1.1 horas por día. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

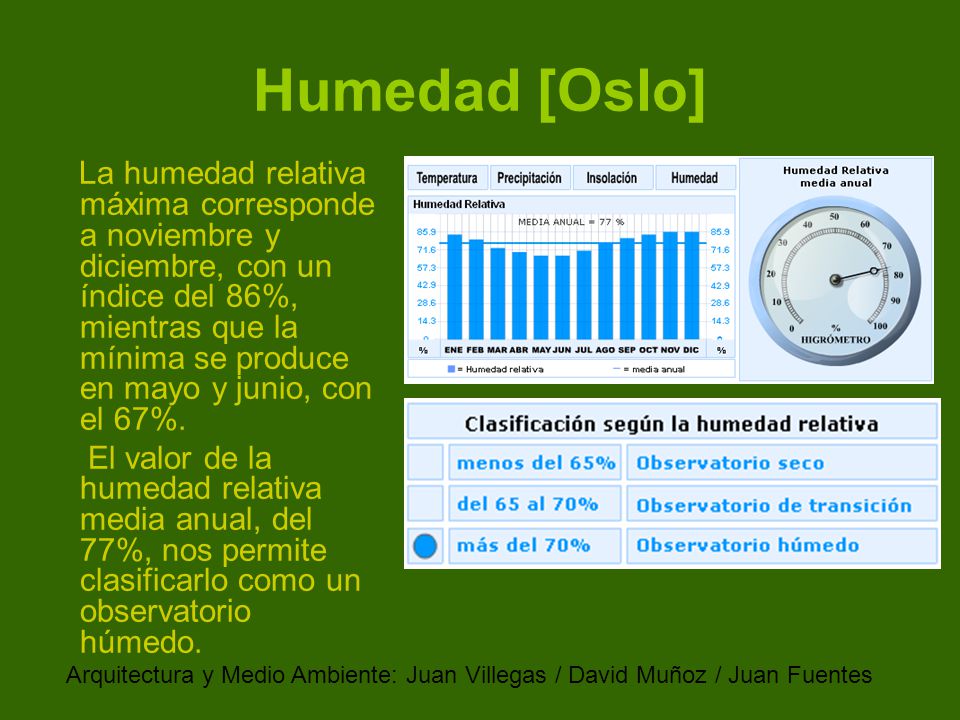

5 Humedad [Oslo] La humedad relativa máxima corresponde a noviembre y diciembre, con un índice del 86%, mientras que la mínima se produce en mayo y junio, con el 67%. El valor de la humedad relativa media anual, del 77%, nos permite clasificarlo como un observatorio húmedo. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

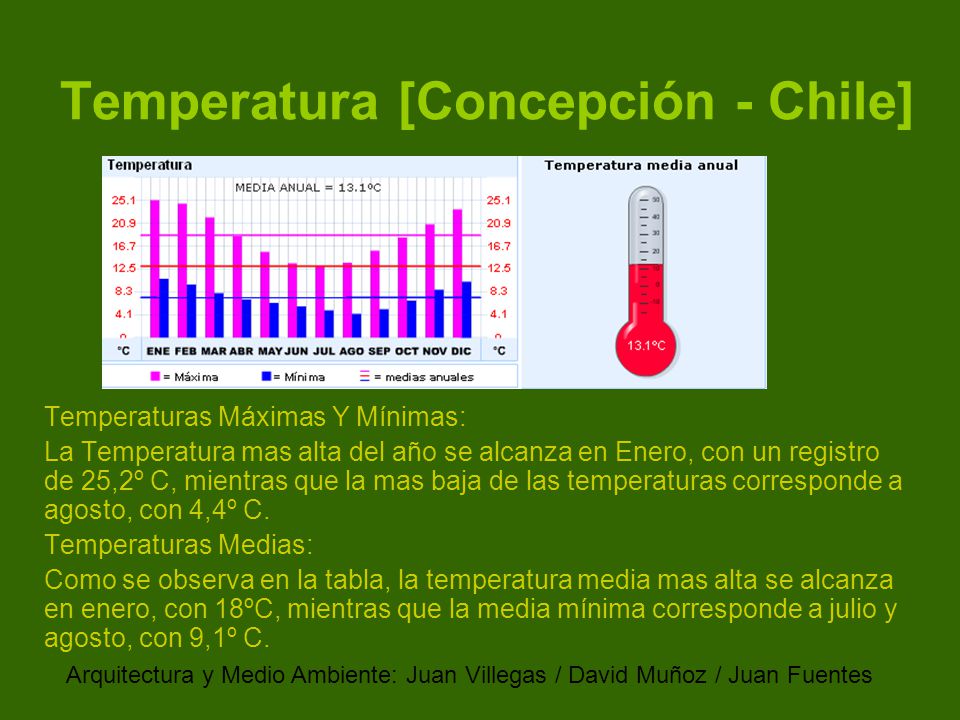

6 Temperatura [Concepción - Chile]
Temperaturas Máximas Y Mínimas: La Temperatura mas alta del año se alcanza en Enero, con un registro de 25,2º C, mientras que la mas baja de las temperaturas corresponde a agosto, con 4,4º C. Temperaturas Medias: Como se observa en la tabla, la temperatura media mas alta se alcanza en enero, con 18ºC, mientras que la media mínima corresponde a julio y agosto, con 9,1º C. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

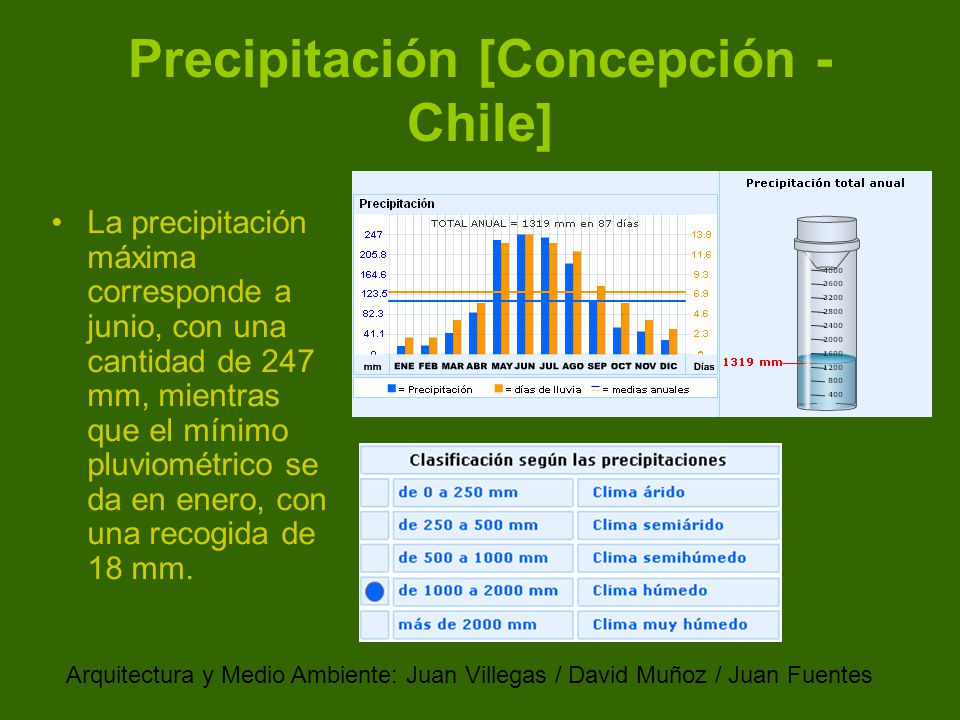

7 Precipitación [Concepción - Chile]
La precipitación máxima corresponde a junio, con una cantidad de 247 mm, mientras que el mínimo pluviométrico se da en enero, con una recogida de 18 mm. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

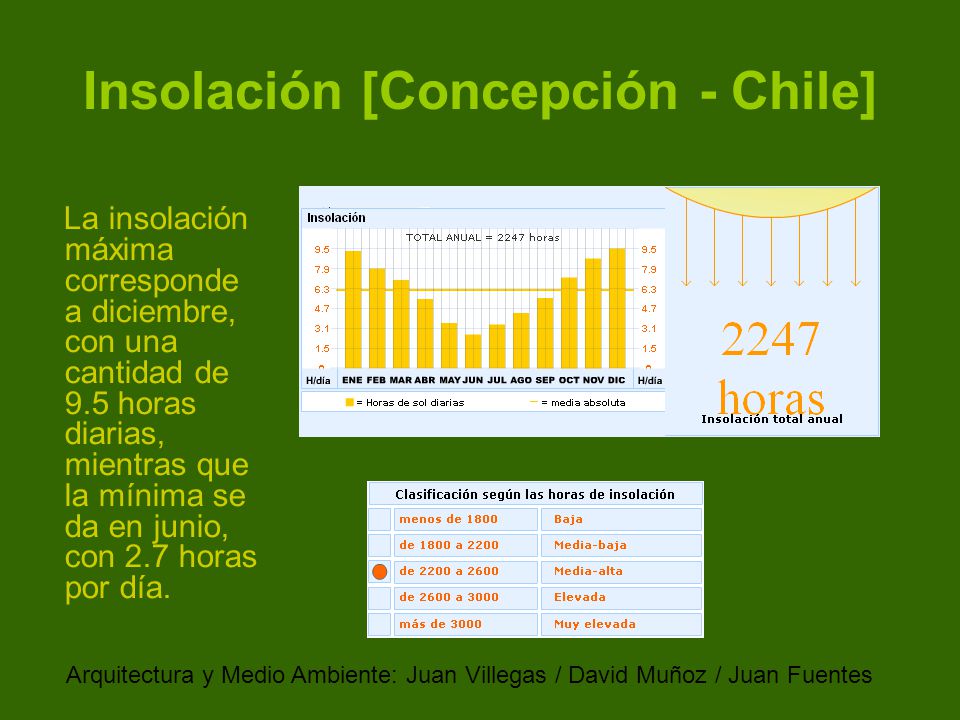

8 Insolación [Concepción - Chile]
La insolación máxima corresponde a diciembre, con una cantidad de 9.5 horas diarias, mientras que la mínima se da en junio, con 2.7 horas por día. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

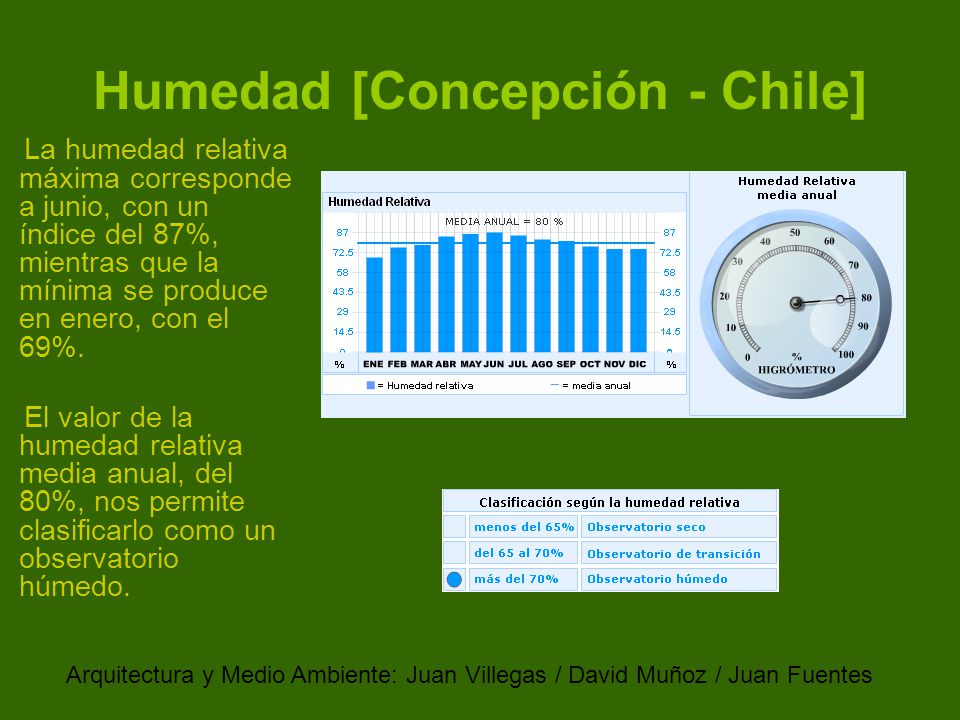

9 Humedad [Concepción - Chile]
La humedad relativa máxima corresponde a junio, con un índice del 87%, mientras que la mínima se produce en enero, con el 69%. El valor de la humedad relativa media anual, del 80%, nos permite clasificarlo como un observatorio húmedo. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

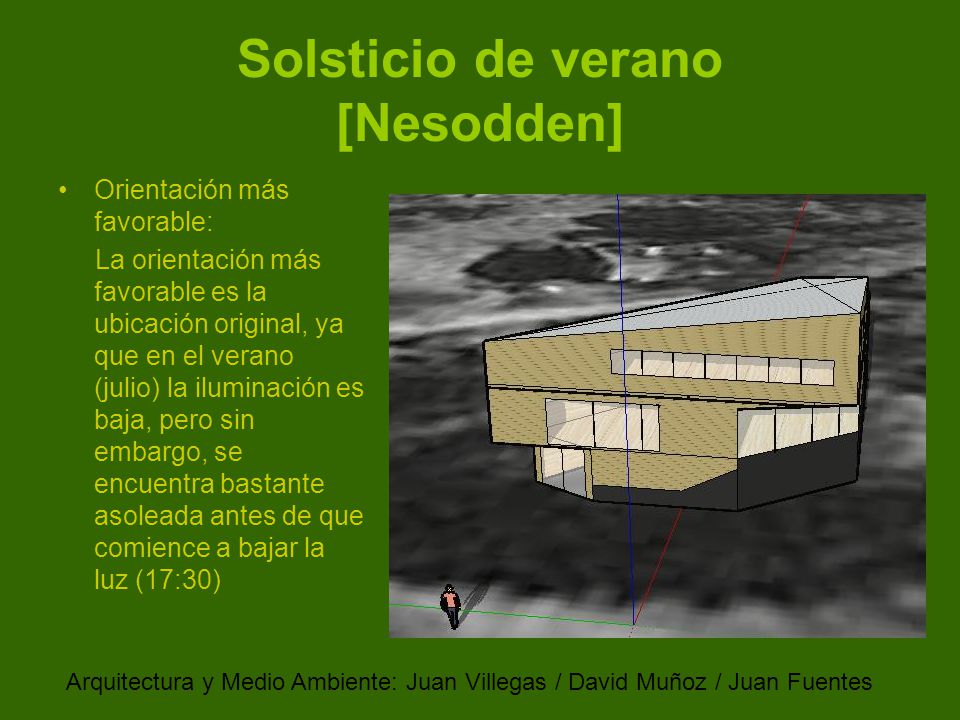

10 Solsticio de verano [Nesodden]
Orientación más favorable: La orientación más favorable es la ubicación original, ya que en el verano (julio) la iluminación es baja, pero sin embargo, se encuentra bastante asoleada antes de que comience a bajar la luz (17:30) Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

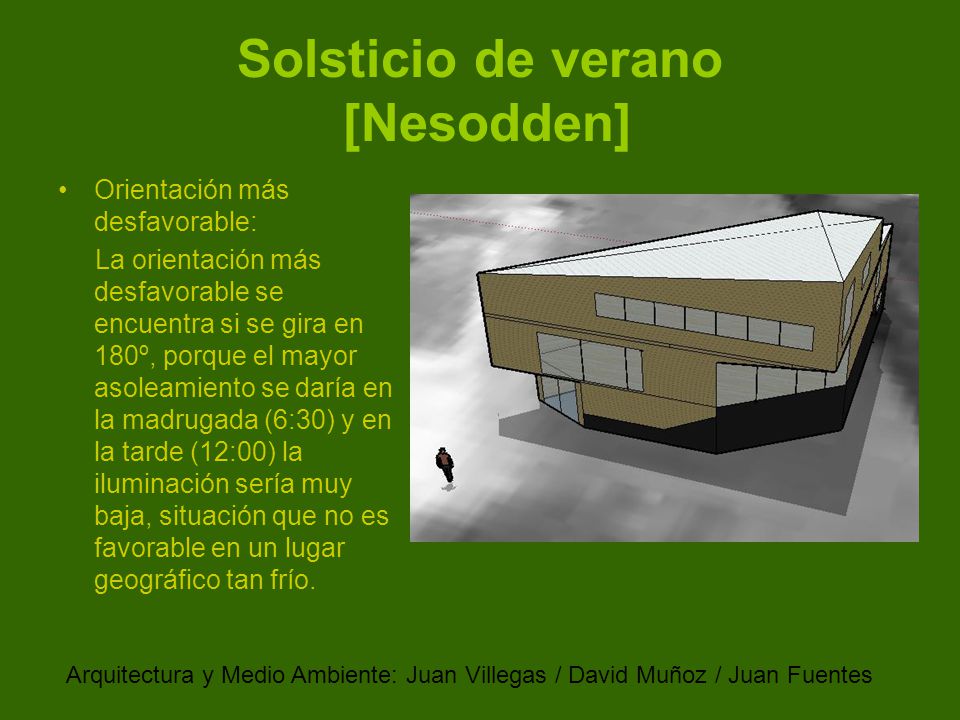

11 Solsticio de verano [Nesodden]
Orientación más desfavorable: La orientación más desfavorable se encuentra si se gira en 180º, porque el mayor asoleamiento se daría en la madrugada (6:30) y en la tarde (12:00) la iluminación sería muy baja, situación que no es favorable en un lugar geográfico tan frío. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

12 Solsticio de verano [Concepción]
Orientación más favorable: La orientación más favorable se encuentra si se gira en 90º en sentido del reloj, ya que, en una ciudad tan extrema en verano es necesario tener poco asoleamiento tanto en la madrugada como en el atardecer. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

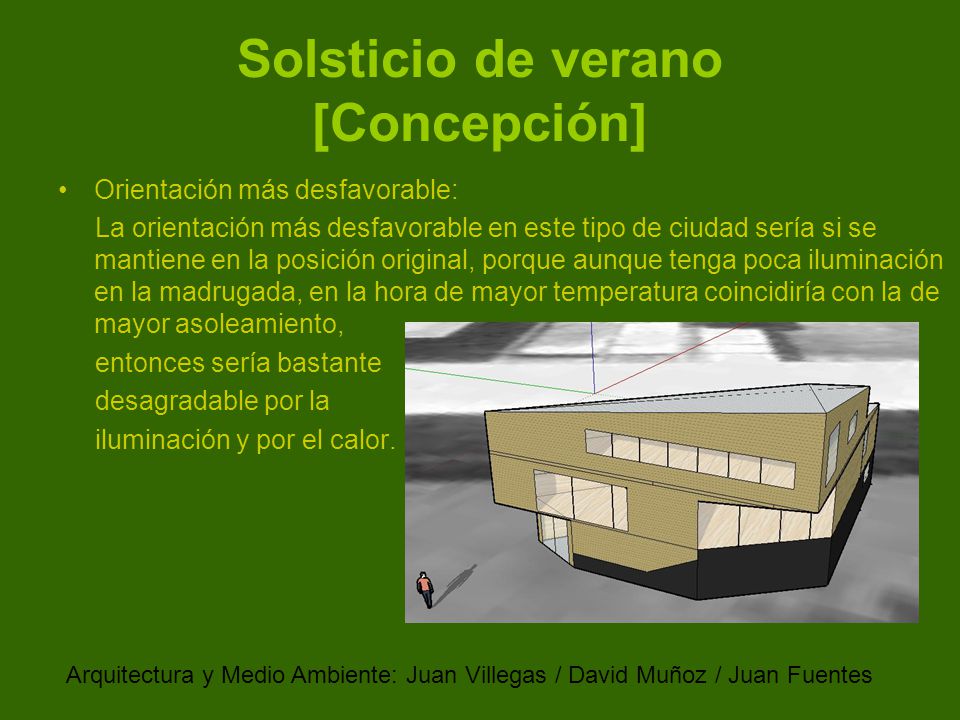

13 Solsticio de verano [Concepción]
Orientación más desfavorable: La orientación más desfavorable en este tipo de ciudad sería si se mantiene en la posición original, porque aunque tenga poca iluminación en la madrugada, en la hora de mayor temperatura coincidiría con la de mayor asoleamiento, entonces sería bastante desagradable por la iluminación y por el calor. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

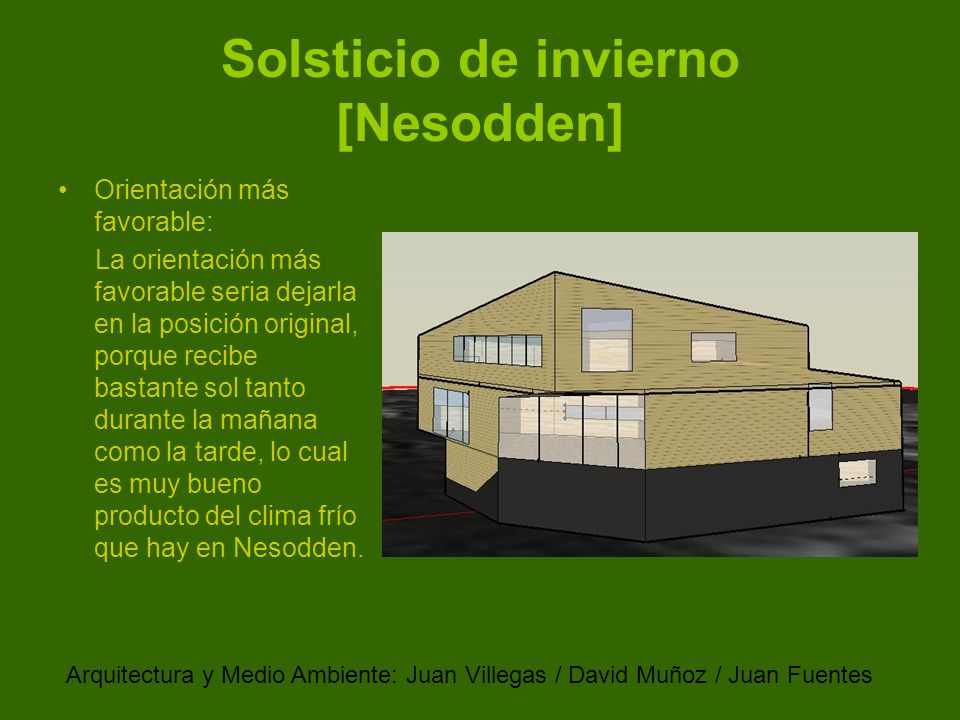

14 Solsticio de invierno [Nesodden]
Orientación más favorable: La orientación más favorable seria dejarla en la posición original, porque recibe bastante sol tanto durante la mañana como la tarde, lo cual es muy bueno producto del clima frío que hay en Nesodden. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

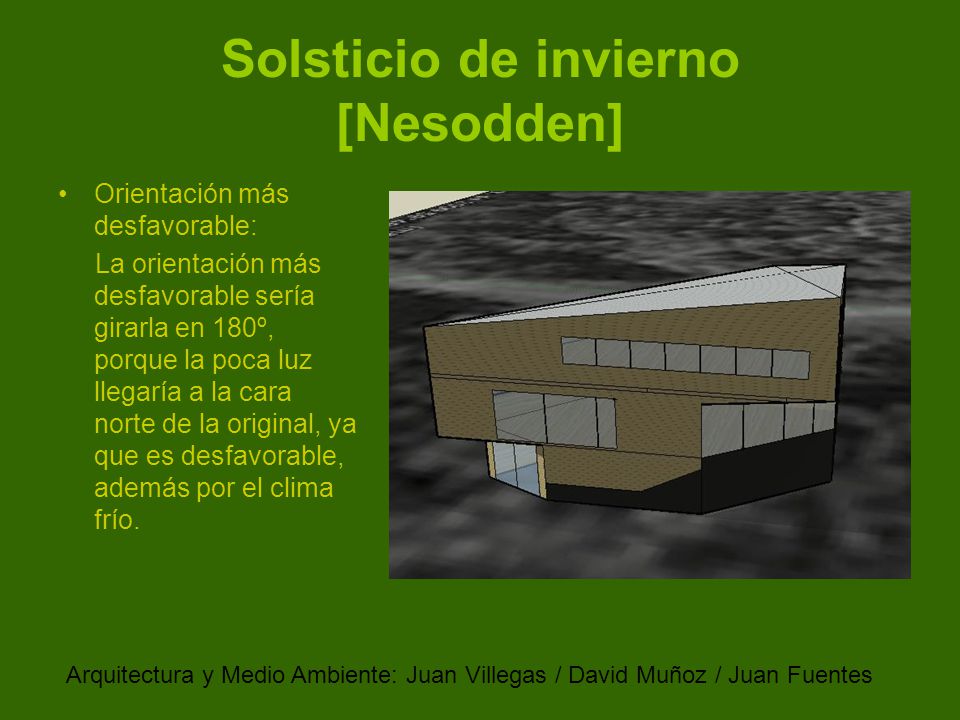

15 Solsticio de invierno [Nesodden]
Orientación más desfavorable: La orientación más desfavorable sería girarla en 180º, porque la poca luz llegaría a la cara norte de la original, ya que es desfavorable, además por el clima frío. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

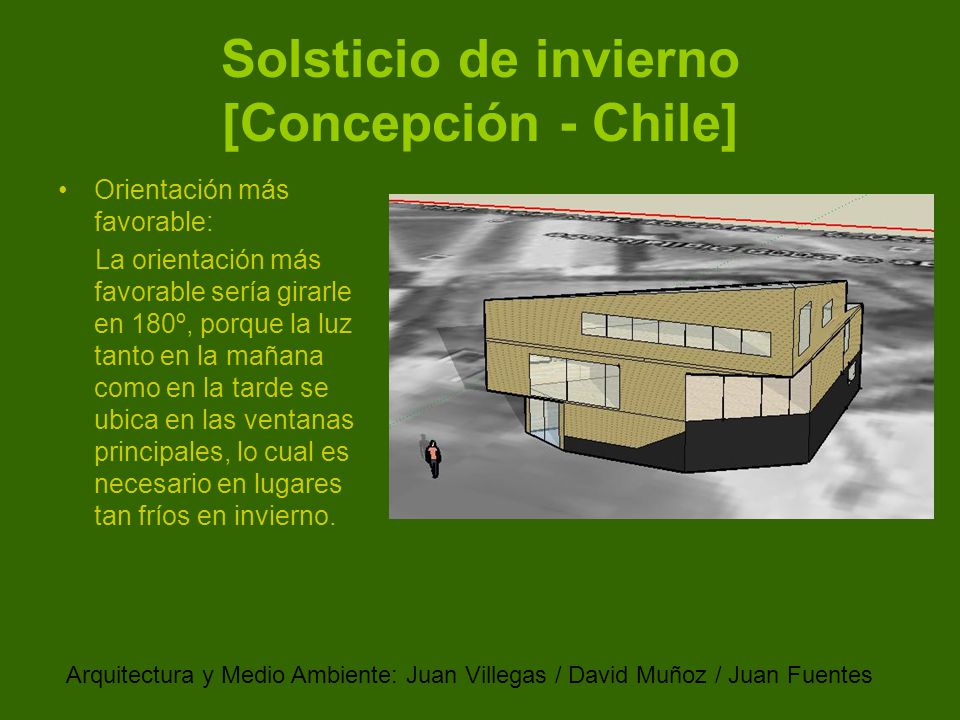

16 Solsticio de invierno [Concepción - Chile]
Orientación más favorable: La orientación más favorable sería girarle en 180º, porque la luz tanto en la mañana como en la tarde se ubica en las ventanas principales, lo cual es necesario en lugares tan fríos en invierno. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

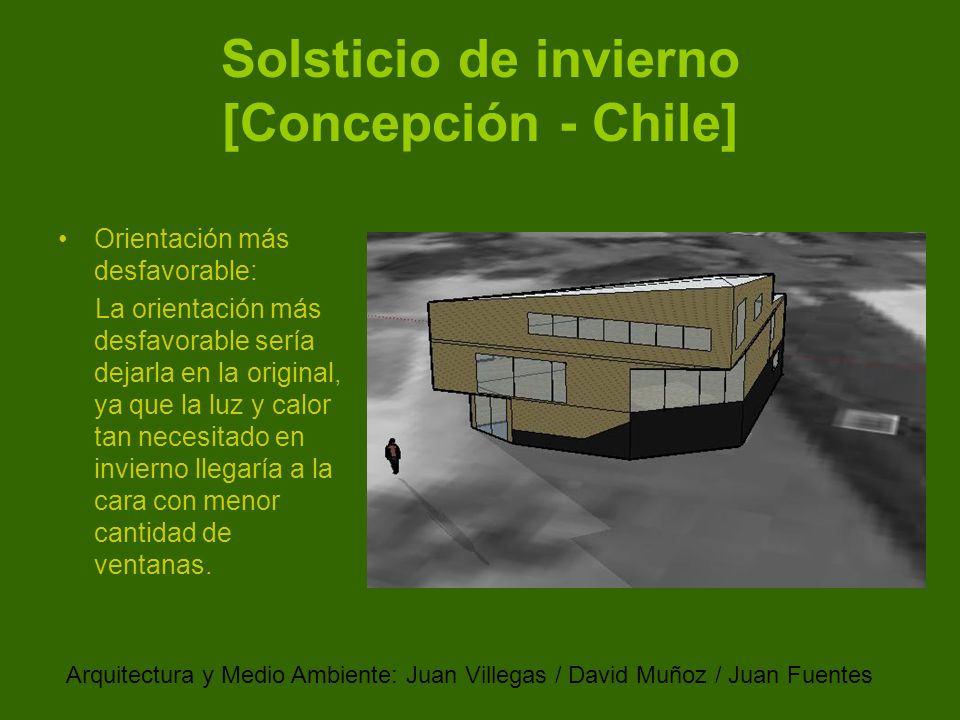

17 Solsticio de invierno [Concepción - Chile]
Orientación más desfavorable: La orientación más desfavorable sería dejarla en la original, ya que la luz y calor tan necesitado en invierno llegaría a la cara con menor cantidad de ventanas. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

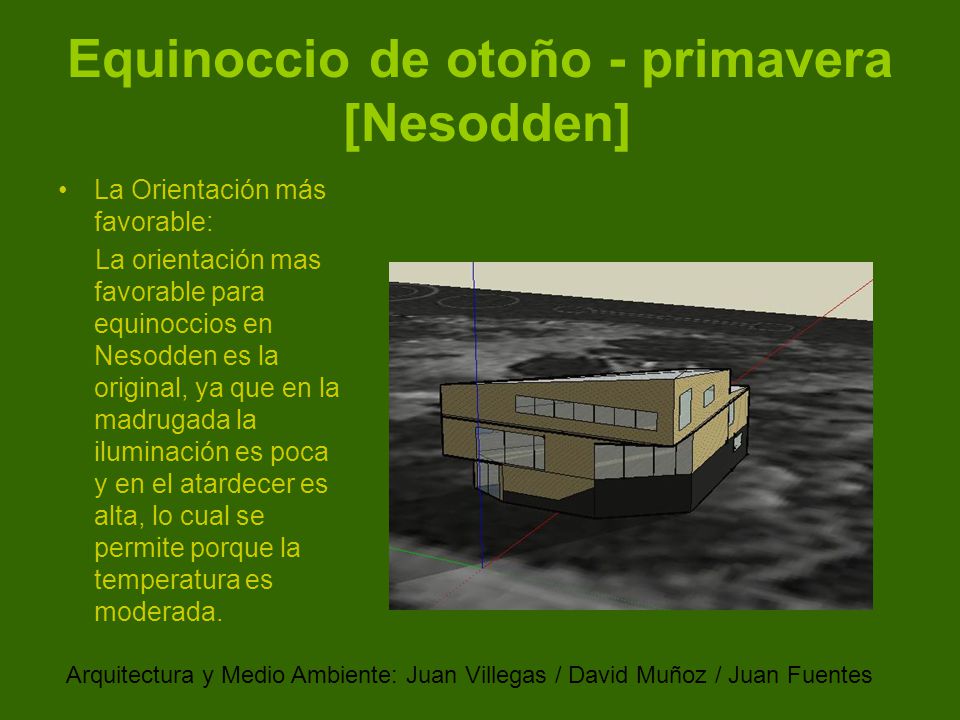

18 Equinoccio de otoño - primavera [Nesodden]
La Orientación más favorable: La orientación mas favorable para equinoccios en Nesodden es la original, ya que en la madrugada la iluminación es poca y en el atardecer es alta, lo cual se permite porque la temperatura es moderada. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

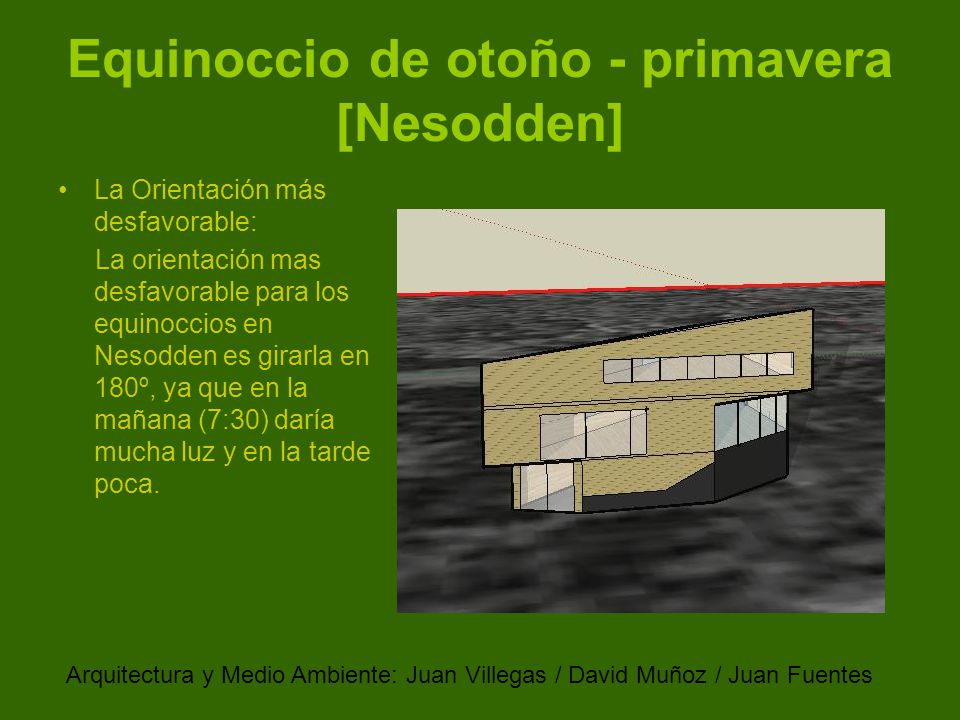

19 Equinoccio de otoño - primavera [Nesodden]
La Orientación más desfavorable: La orientación mas desfavorable para los equinoccios en Nesodden es girarla en 180º, ya que en la mañana (7:30) daría mucha luz y en la tarde poca. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

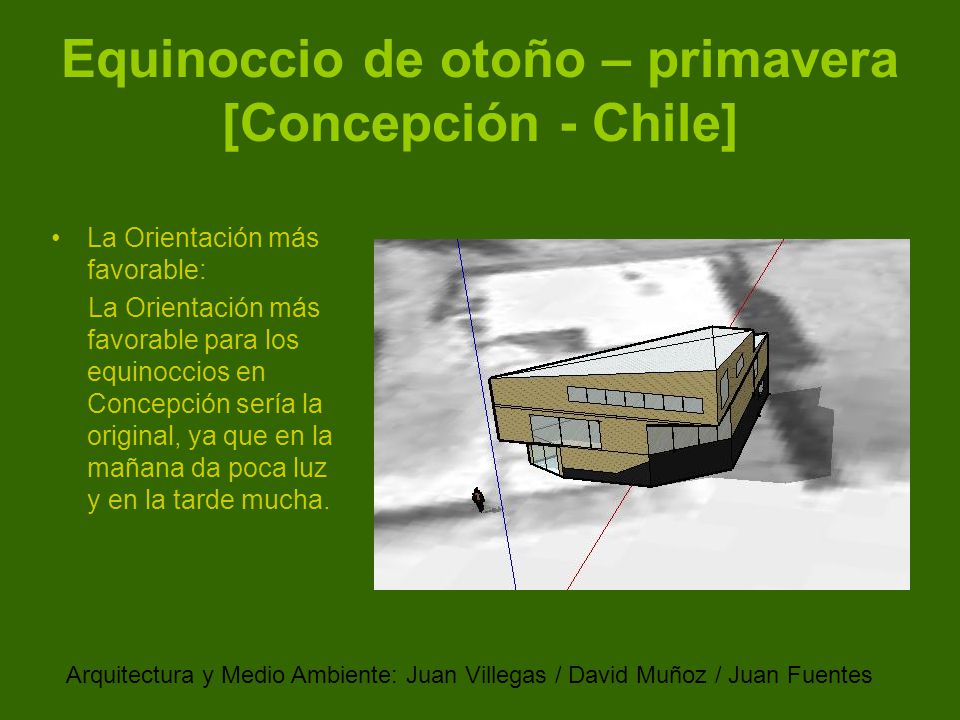

20 Equinoccio de otoño – primavera [Concepción - Chile]
La Orientación más favorable: La Orientación más favorable para los equinoccios en Concepción sería la original, ya que en la mañana da poca luz y en la tarde mucha. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes

21 Equinoccio de otoño – primavera [Concepción - Chile]
La Orientación más desfavorable: La Orientación más desfavorable para los equinoccios en Concepción es girarla en 180º, porque ya que en la mañana daría mucha luz y en la tarde poca.

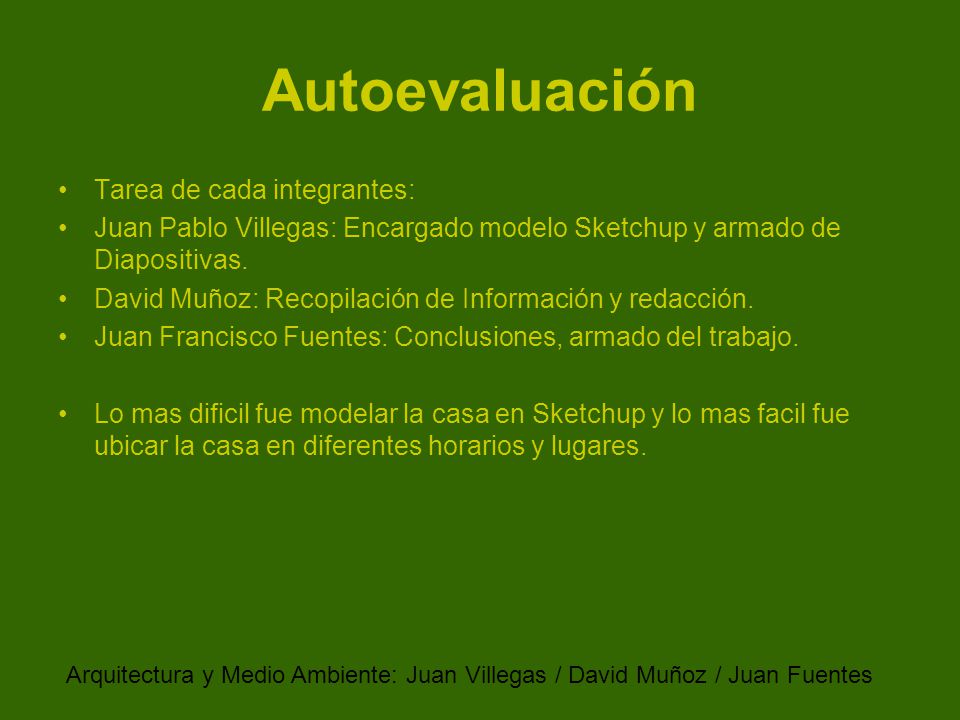

22 Autoevaluación Tarea de cada integrantes:
Juan Pablo Villegas: Encargado modelo Sketchup y armado de Diapositivas. David Muñoz: Recopilación de Información y redacción. Juan Francisco Fuentes: Conclusiones, armado del trabajo. Lo mas dificil fue modelar la casa en Sketchup y lo mas facil fue ubicar la casa en diferentes horarios y lugares. Arquitectura y Medio Ambiente: Juan Villegas / David Muñoz / Juan Fuentes
