1 Dibujo técnico

2 El dibujo técnico en la antigüedad
Desde sus orígenes, el hombre ha tratado de comunicarse mediante grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres.

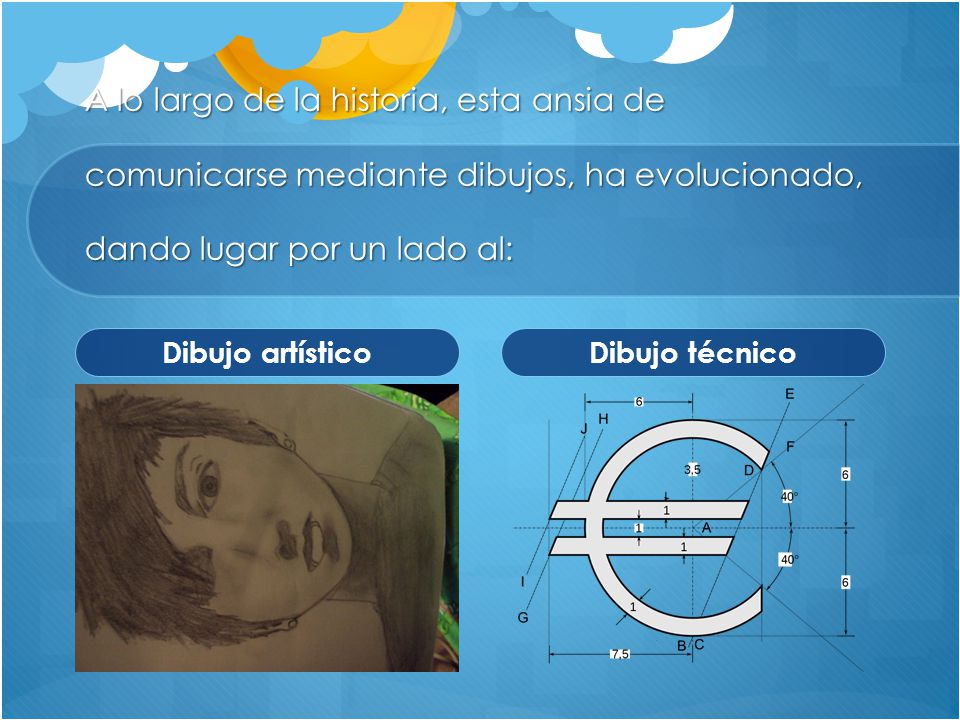

3 A lo largo de la historia, esta ansia de comunicarse mediante dibujos, ha evolucionado, dando lugar por un lado al: Dibujo artístico Dibujo técnico

4 Dibujo técnico es: Un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar la futura construcción y mantenimiento del mismo.

5 Diferencias entre: Dibujo artístico Dibujo técnico
Se realiza libremente y con finalidad estética. Es la representación de un objeto por medio de líneas que limitan sus formas y contornos. Utiliza técnicas como el temple, el fresco, el óleo, etc. Se realiza con otros medios auxiliares, siguiendo normas y fines prácticos. Es la representación gráfica de un objeto o una idea práctica. utiliza técnicas como el sombreado, es decir, la transición progresiva de los tonos claros a los oscuros y viceversa.

6 En la actualidad: Se está produciendo una unión entre los objetivos del dibujo artístico y técnico. Esto es consecuencia de la utilización de las computadoras en el dibujo técnico.

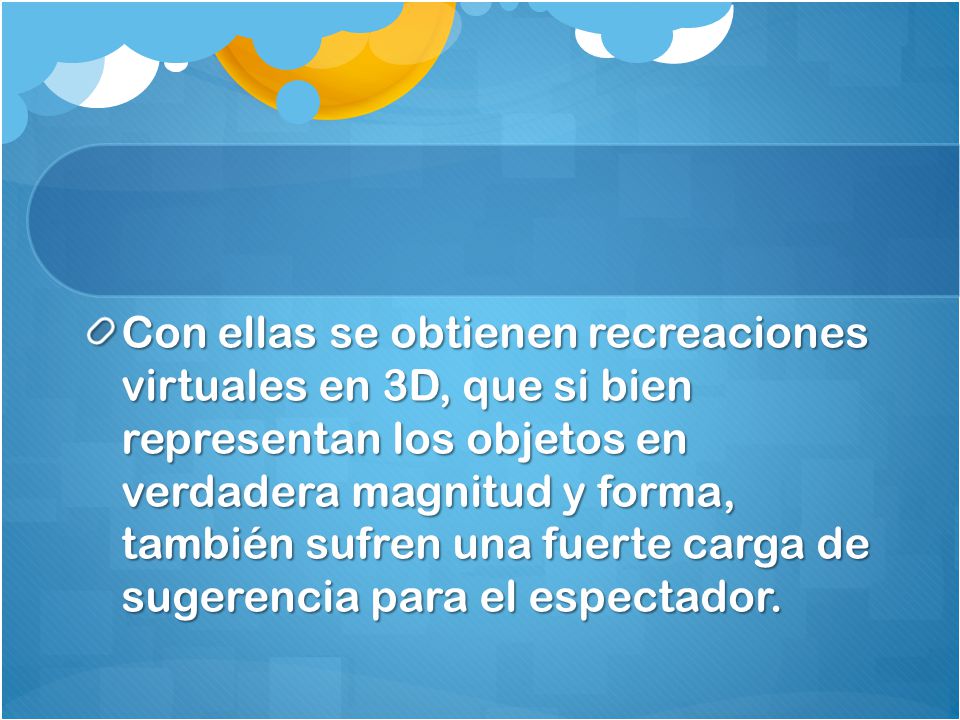

7 Con ellas se obtienen recreaciones virtuales en 3D, que si bien representan los objetos en verdadera magnitud y forma, también sufren una fuerte carga de sugerencia para el espectador.

8 Tipos de dibujo técnico
Dibujo arquitectonico Dibujo mecanico Dibujo electrico Dibujo electronico Dibujo geologico Dibujo topografico Dibujo urbanistico Dibujo de instalaciones sanitarias

9 Instrumentos empleados en el dibujo técnico

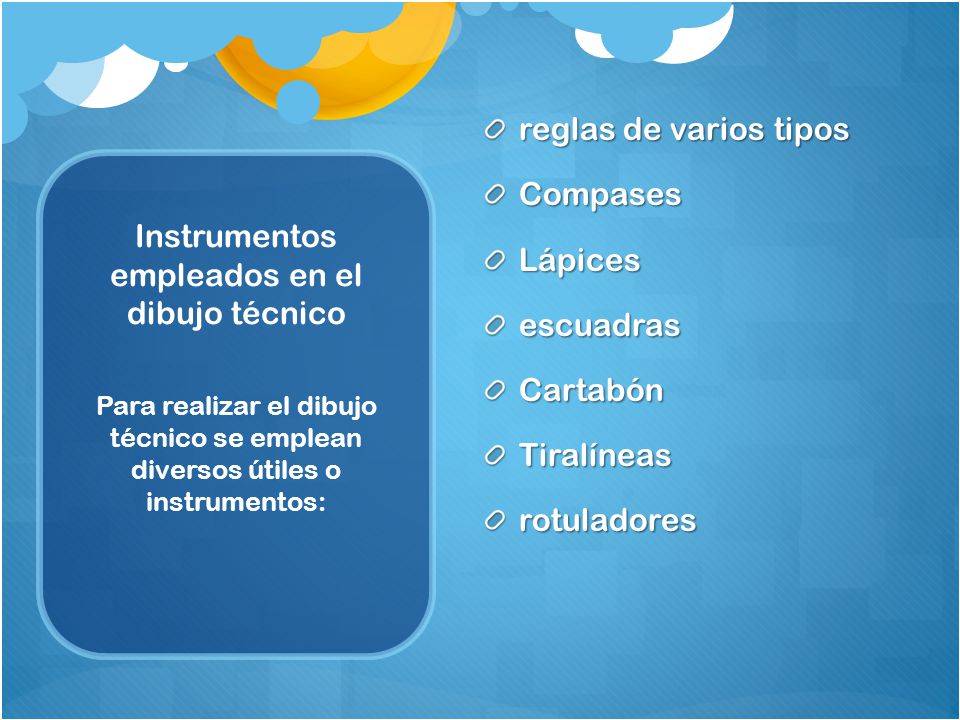

reglas de varios tipos Compases Lápices escuadras Cartabón Tiralíneas rotuladores Instrumentos empleados en el dibujo técnico Para realizar el dibujo técnico se emplean diversos útiles o instrumentos:

10 Actualmente, se utiliza con preferencia la informática, en su vertiente de diseño asistido mediante programas (CAD, 3D, vectorial, etcétera) con resultados óptimos y en continuo proceso de mejora.
