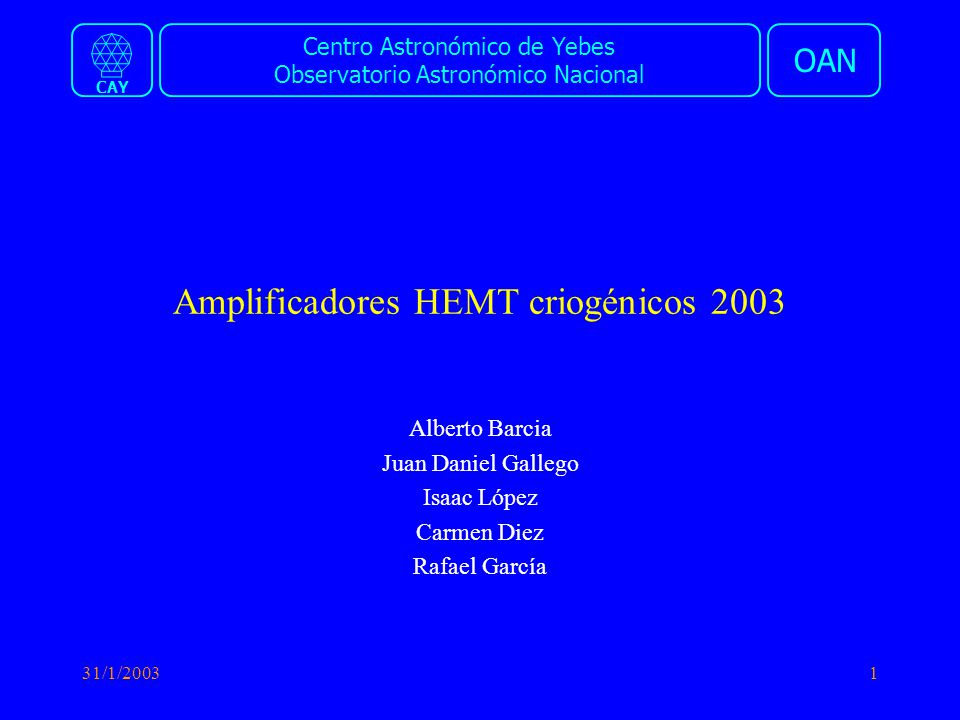

1 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20031 Amplificadores HEMT criogénicos 2003 Alberto Barcia Juan Daniel Gallego Isaac López Carmen Diez Rafael García

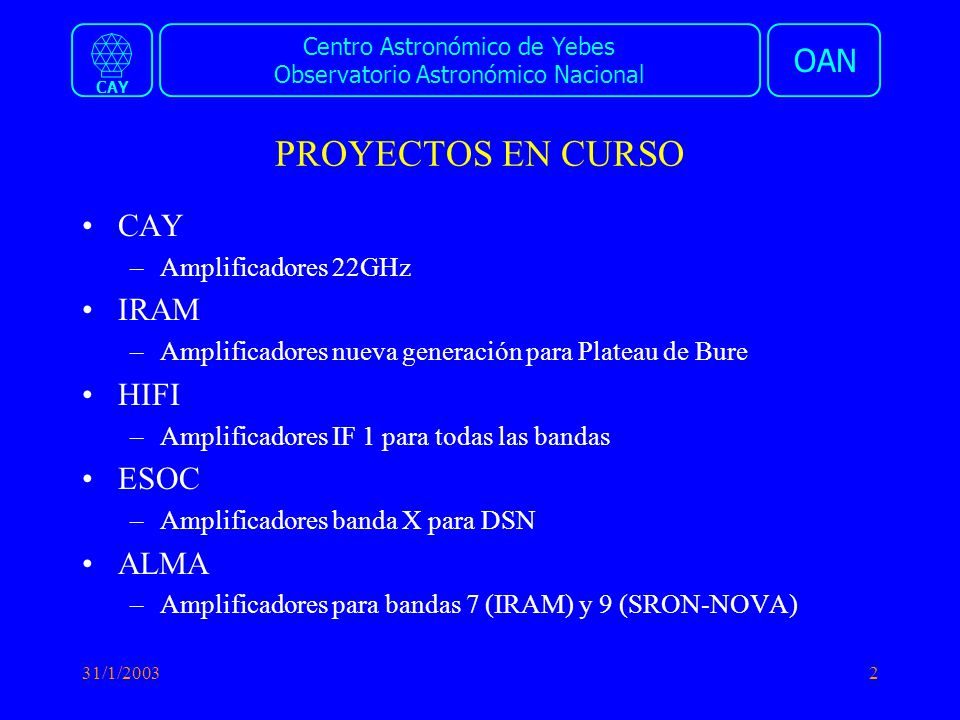

2 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20032 PROYECTOS EN CURSO CAY –Amplificadores 22GHz IRAM –Amplificadores nueva generación para Plateau de Bure HIFI –Amplificadores IF 1 para todas las bandas ESOC –Amplificadores banda X para DSN ALMA –Amplificadores para bandas 7 (IRAM) y 9 (SRON-NOVA)

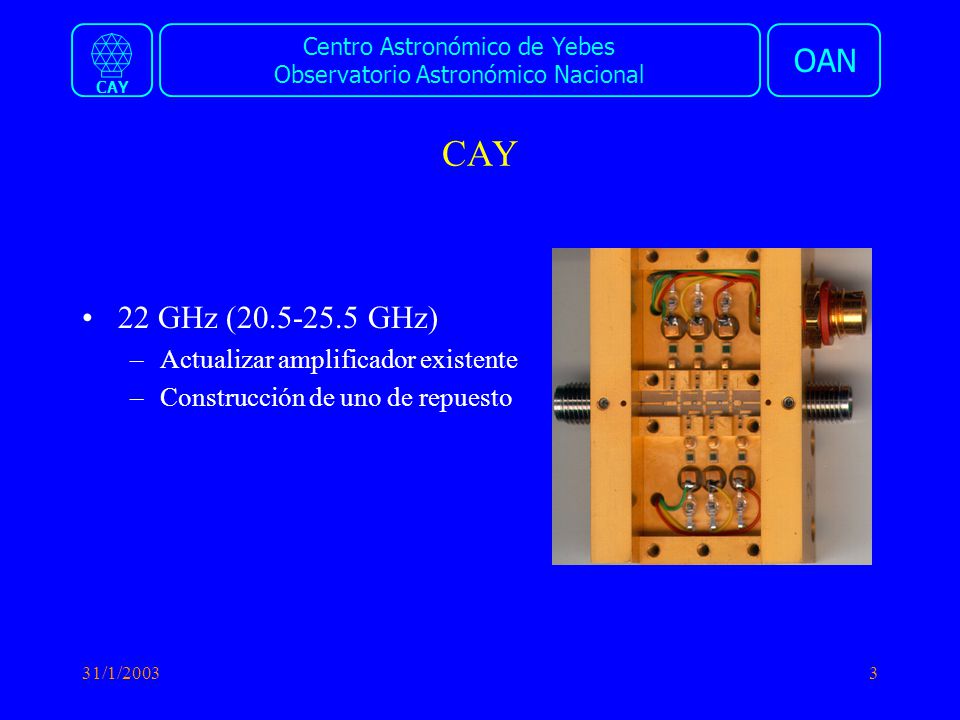

3 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20033 CAY 22 GHz (20.5-25.5 GHz) –Actualizar amplificador existente –Construcción de uno de repuesto

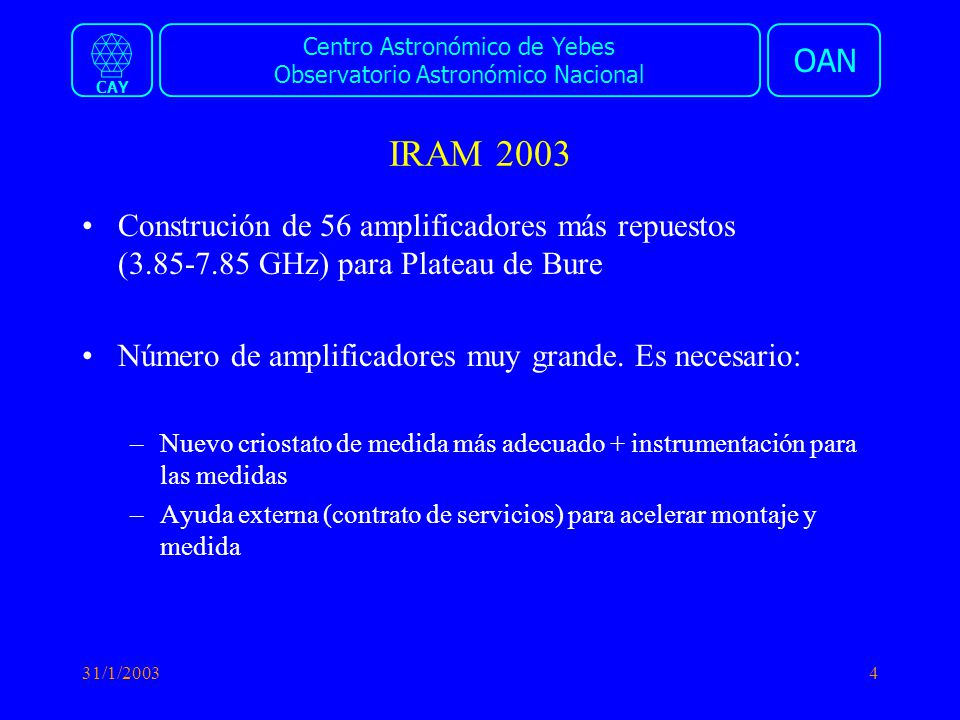

4 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20034 IRAM 2003 Construción de 56 amplificadores más repuestos (3.85-7.85 GHz) para Plateau de Bure Número de amplificadores muy grande. Es necesario: –Nuevo criostato de medida más adecuado + instrumentación para las medidas –Ayuda externa (contrato de servicios) para acelerar montaje y medida

5 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20035 HIFI 2003 Construccion y medida de vehiculos de cualificación Construccion 2+2 QMs (4-8 GHz) Abril. Construcción 10 FMs (4-8 GHz) Noviembre Construccíon 2 DMs (2-4 GHz) Junio Construccíon 4 FMs (2-4 GHz) Diciembre Medidas de aceptación de aisladores criogénicos Es necesario: –Adecuacion de criostato viejo para las medidas (contrato externo) –Medidas de aisladores (contrato externo)

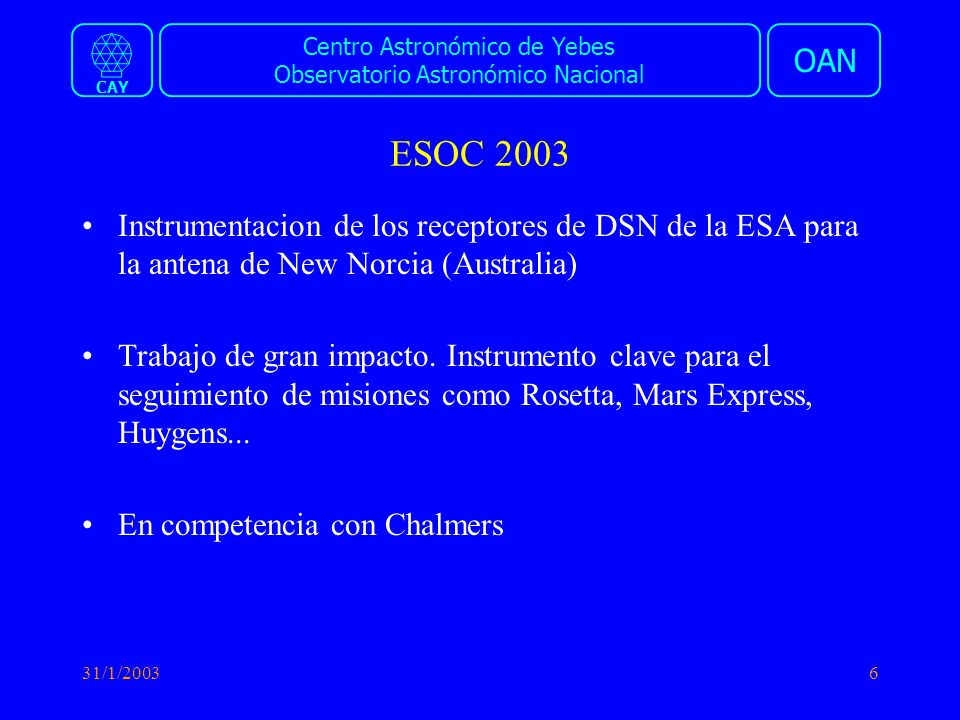

6 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20036 ESOC 2003 Instrumentacion de los receptores de DSN de la ESA para la antena de New Norcia (Australia) Trabajo de gran impacto. Instrumento clave para el seguimiento de misiones como Rosetta, Mars Express, Huygens... En competencia con Chalmers

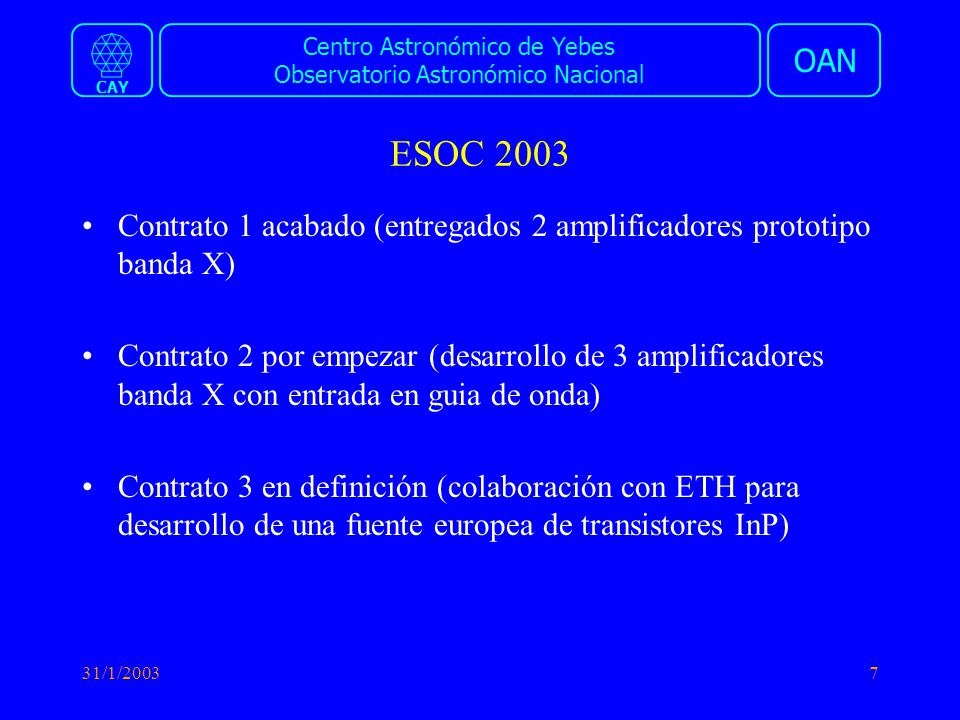

7 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20037 ESOC 2003 Contrato 1 acabado (entregados 2 amplificadores prototipo banda X) Contrato 2 por empezar (desarrollo de 3 amplificadores banda X con entrada en guia de onda) Contrato 3 en definición (colaboración con ETH para desarrollo de una fuente europea de transistores InP)

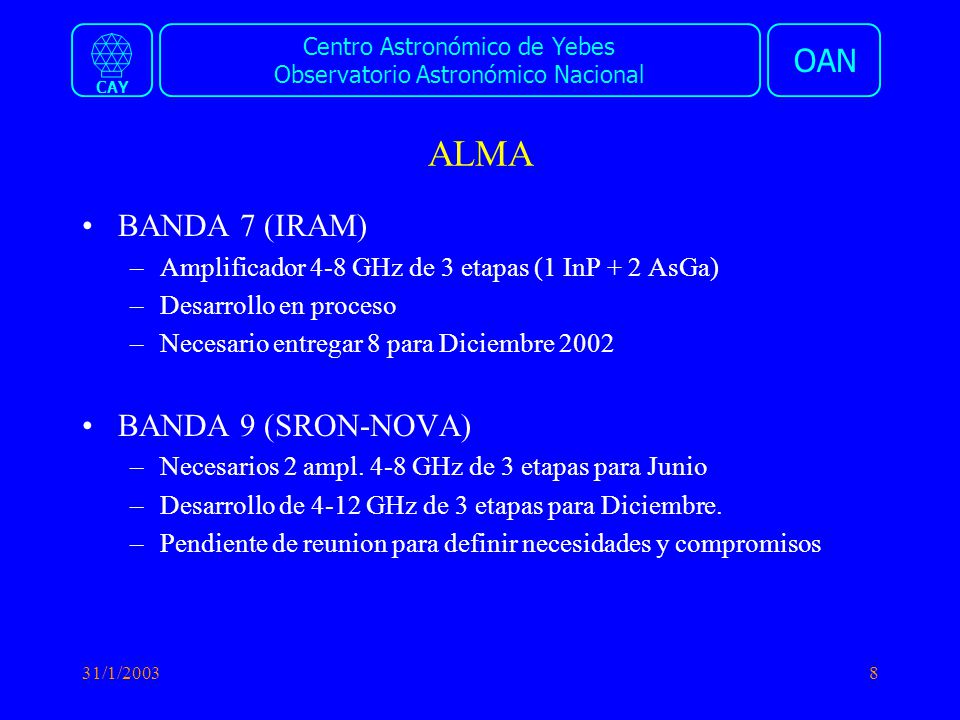

8 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20038 ALMA BANDA 7 (IRAM) –Amplificador 4-8 GHz de 3 etapas (1 InP + 2 AsGa) –Desarrollo en proceso –Necesario entregar 8 para Diciembre 2002 BANDA 9 (SRON-NOVA) –Necesarios 2 ampl. 4-8 GHz de 3 etapas para Junio –Desarrollo de 4-12 GHz de 3 etapas para Diciembre. –Pendiente de reunion para definir necesidades y compromisos

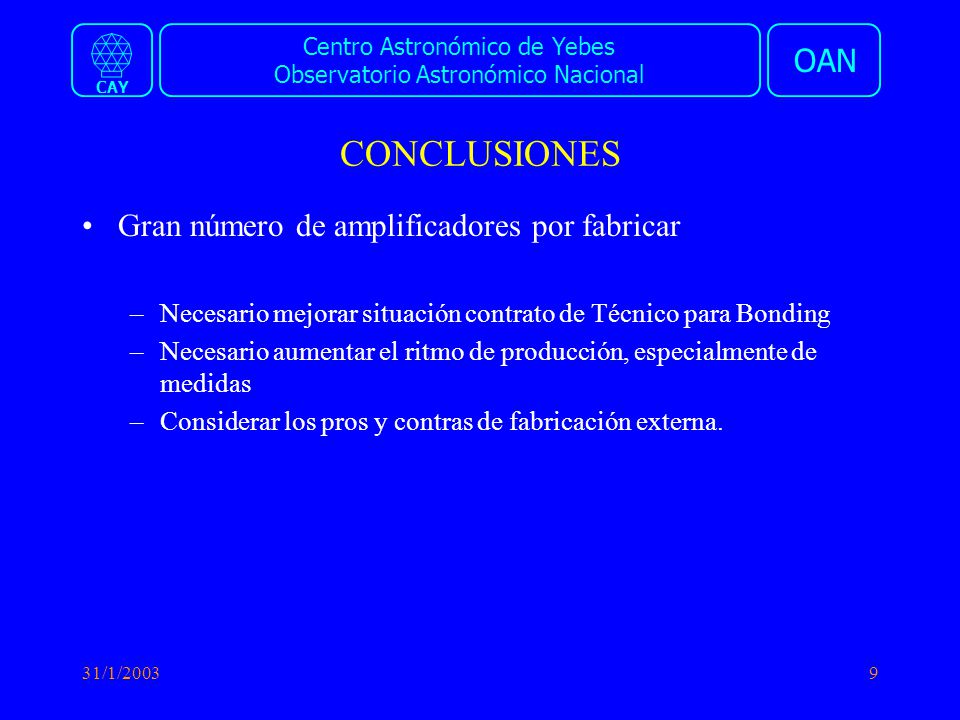

9 Centro Astronómico de Yebes Observatorio Astronómico Nacional OAN CAY 31/1/20039 CONCLUSIONES Gran número de amplificadores por fabricar –Necesario mejorar situación contrato de Técnico para Bonding –Necesario aumentar el ritmo de producción, especialmente de medidas –Considerar los pros y contras de fabricación externa.
