REDES DE COMPUTO Sincronismo. En toda transmisión debe de existir un acuerdo entre el receptor y el emisor, y pueden llegar a él de dos formas: Síncrona,

Presentación del tema: "REDES DE COMPUTO Sincronismo. En toda transmisión debe de existir un acuerdo entre el receptor y el emisor, y pueden llegar a él de dos formas: Síncrona,"— Transcripción de la presentación:

1 REDES DE COMPUTO Sincronismo. En toda transmisión debe de existir un acuerdo entre el receptor y el emisor, y pueden llegar a él de dos formas: Síncrona, es decir, utilizando los pulsos del reloj de cada ordenador, de manera que se envíe una señal de sincronismo, algo como "pongamos nuestros relojes en hora" y se inicia la emisión y recepción de datos de acuerdo con estos. O no utilizando el reloj, lo que sería Asíncrona o Start/Stop en la cual se produce una modificación en el voltaje (que en principio es constante) y que es utilizado con este fin. Como se puede suponer, esto es típico de las comunicaciones con módems. Capacidad de transferencia. Es la velocidad por la cual puede transcurrir información a través de un medio, y esto viene definido por dos características fundamentales: Ancho de banda y Relación Señal-Ruido. El ancho de banda viene determinado por la cantidad o rango de frecuencias que es capaz de transmitir un canal. Y señal/ruido lo indica su propio enunciado, en todas las líneas y a cualquier frecuencia hay ruido no deseado que atenúa o distorsiona la señal.

2 Modulación. En este aspecto hay que diferenciar entre las señales analógicas (las que pueden tener un número infinito de estados) como lo sería una señal de voz, o las digitales (las que están supeditadas a un número limitado, desde binario que son 0 y 1, a "eneario"). Una señal analógica tiene tres parámetros, Amplitud, Frecuencia y Fase. Cualquiera de los que modifiquemos nos es de utilidad, depende de distintos factores. Típicamente se suele modular en amplitud o en frecuencia. El sistema implica que intervengan tres tipos de señales: La Moduladora es aquella que queremos transmitir. La Portadora, en la que se introducirá la información de la moduladora y sobre la que vamos a actuar haciendo las modificaciones necesarias.

3 La Modulada es el resultante de las dos anteriores, y será la que se transmita. En el caso de la digital, se basa en la Modulación por Impulsos Codificados. E igualmente precias de las tres señales, la diferencia entre ellas es que la portadora y la modulada han de ser forzosamente señales digitales. Multiplexación. Es el sistema por el cual varios usuarios pueden utilizar la misma línea al mismo tiempo, es decir, compartirla.

4 EL PROCESO DE LA COMUNICACIÓN La comunicación es el intercambio de información entre distintos agentes. Sus elementos básicos son:  Emisor, elemento que envía la información y genera el o los mensajes correspondientes.  Medio de transmisión, elemento a través del cual se envían los mensajes  Receptor, elemento que debe recibir la información

5 También hay 2 posibilidades:  Un emisor y un receptor  Un emisor y varios receptores, cada uno de los cuales debe recibir la misma información. REDES Una red de computadores nace cuando se dispone de más de 1 computador y es necesario el intercambio de información entre ellos.

6 Red de Computadores Una red de computadores es un sistema de computadores interconectados entre sí. La red más simple posible la forman dos computadores conectados mediante un cable. A partir de aquí, la complejidad puede aumentar hasta conectar miles de ordenadores a lo largo del mundo (red Internet). La complejidad de una red y su tamaño depende de las necesidades de sus usuarios. La forma de conectar computadores es variable, y puede ser básicamente, mediante cable (cobre o fibra óptica) o radiofrecuencia. Funcionalidades  Comunicación entre usuarios (clientes). Se trata de comunicar entre 2 o más usuarios, por ejemplo, el envío de una carta, una comunicación tipo chat, una videoconferencia.  Obtención de información. Por ejemplo recoger un paquete en correos.  Compartir información y recursos. Compartir es la palabra clave de estas redes, y recursos lo que hay que compartir, ya sean discos duros, impresoras, servidores de aplicaciones, servidores de CD-ROM, servidores de fax, etc.

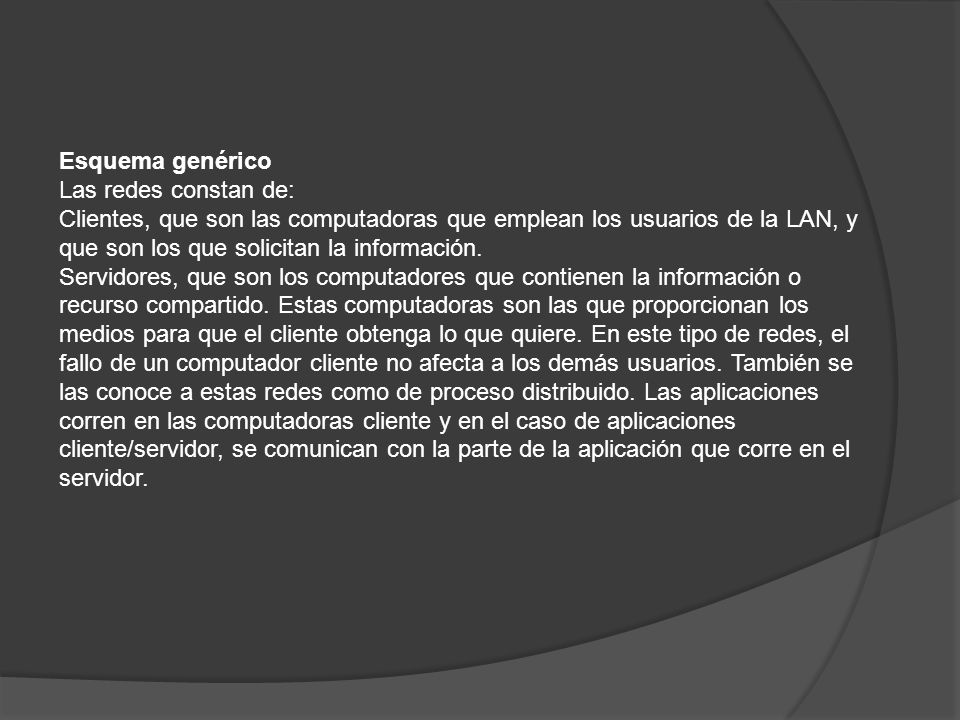

7 Esquema genérico Las redes constan de: Clientes, que son las computadoras que emplean los usuarios de la LAN, y que son los que solicitan la información. Servidores, que son los computadores que contienen la información o recurso compartido. Estas computadoras son las que proporcionan los medios para que el cliente obtenga lo que quiere. En este tipo de redes, el fallo de un computador cliente no afecta a los demás usuarios. También se las conoce a estas redes como de proceso distribuido. Las aplicaciones corren en las computadoras cliente y en el caso de aplicaciones cliente/servidor, se comunican con la parte de la aplicación que corre en el servidor.

8 Ventajas aportadas por el uso de una Red  Mantener bases de datos actualizadas instantáneamente y accesibles desde distintos puntos.  Facilitar la transferencia de archivos entre miembros de un grupo de trabajo.  Compartir periféricos caros (impresoras láser, plotters, discos ópticos, etc.)  Bajar el costo del software comprando licencias de uso múltiple en vez de muchas individuales.  Mantener versiones actualizadas y coherentes del software.  Facilitar la copia de respaldo de los datos.  Correo electrónico.  Comunicarse con otras redes (bridge).  Conectarse con minis y mainframes (Gateway).  Mantener usuarios remotos vía modem.  Facilita el acceso al sistema para usuarios inexpertos, ya que ingresa directamente a ejecutar sus aplicaciones.

9 Redes LAN / WAN Los conceptos de LAN y WAN son esenciales y básicos para entender cómo se interaccionan y relacionan los protocolos en las redes de datos, y para distinguirlos si son de red o comunicaciones. ¿Por qué se han de tener muy claros la distinción entre LAN y WAN? Porque los protocolos que se emplean son distintos, es decir, si es una WAN, además de los protocolos de LAN, se utilizan aquellos protocolos de WAN de acuerdo con el tipo de comunicaciones que se emplee. Las características básicas que los distinguen son:  Distancia entre dispositivos  Protocolos que se emplean  Velocidades de transmisión  Costos

10 LAN Una LAN (Local Área Network) o Red de Área Local consiste en una red de ordenadores sin que exista entre ellos ninguna línea de comunicaciones propiamente dicha. La comunicación entre LANs sin líneas de comunicaciones emplea solamente los protocolos de LANs. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información. Todos los dispositivos pueden comunicarse con el resto aunque también pueden funcionar de forma independiente. Las velocidades de comunicación son elevadas estando en el orden de varios millones de bits por segundo dependiendo del tipo de red que se use. Es un sistema fiable ya que se dispone de sistemas de detección y corrección de errores de transmisión. Dentro de una red local existen algunos ordenadores que sirven información, aplicaciones o recursos a los demás. Estos ordenadores se les conocen con el nombre de servidores.

11 1. Topología en Estrella Se la llama así pues hay un centro denominado hub hacia el cual convergen todas las líneas de comunicación. Cada máquina tiene un enlace exclusivo con el hub. Los sistemas host - terminales también usan una topología estrella, con el host en el centro, pero se diferencian por la forma de comunicación. En las LANs, el hub es un dispositivo que, sea activo o pasivo, permite que todas las estaciones reciban la transmisión de una; en los sistemas con host, sólo el host recibe. En una red, la comunicación entre dos estaciones es directa; en un sistema con host, una terminal se comunica con el host y el host con la otra

12 Topología en Bus: En esta topología hay un cable que recorre todas las máquinas sin formar caminos cerrados ni tener bifurcaciones. Eléctricamente, un bus equivale a un nodo pues los transceptores de todas las máquinas quedan conectados en paralelo. A los efectos de mantener la impedancia constante en el cableado de la red, se deben conectar dos "terminadores" en ambos extremos del cableado de la misma. Todos los nodos de la red, ya sean ordenadores, impresoras compartidas, etc., están unidas por un cable, en cuyos extremos hay unos dispositivos denominados "terminadores", que evitan en rebote de la señal. La información corre por el cable en ambos sentidos, y tienen el grave inconveniente de que un fallo en la línea es suficiente para "tirar" la red.

13 Topología en Anillo En este caso, las líneas de comunicación forman un camino cerrado. La información generalmente recorre el anillo en forma unidireccional, cada máquina recibe la información de la máquina previa, la analiza, y si no es para ella, la retransmite a la siguiente. Tiene el problema similar al bus en cuanto a ruptura de la línea, y en ese sentido se pueden utilizar los anillos con doble cableado o haciendo pasar el circuito por una central de cables, que detectan y hacen "un puente" en la zona afectada.

14 WAN Una WAN (Wide Área Network) o Red de Área Amplia consiste en 2 o más LANs conectadas entre sí mediante líneas de comunicaciones. Sin embargo, si 2 LANs se comunican mediante una o varias líneas de comunicaciones, los protocolos de estas líneas es distinto del de las LANs.

15 Así en un dispositivo con interfaces de LAN y WAN, que se denomina enrutador (router), cuando la información entra o sale de una interface LAN, se utilizan protocolos de LAN. Pero si son interfaces de WAN, se emplean protocolos de WAN para comunicarse con el otro extremo. Por tanto internamente, estos dispositivos han de poder convertir información en base a protocolos de LAN a WAN y viceversa.

16 MAN Una MAN (Metropolitan Área Network) o Red de Área Metropolitana es un concepto intermedio entre LAN y WAN. En cuanto a distancias se corresponde a un ámbito metropolitano, es decir, de una gran ciudad o de un campus universitario. En cuanto a protocolos en general se emplean los de LAN junto con los de WAN, es decir, no unos protocolos específicos. Sin embargo dadas las distancias, siempre acostumbra a haber tramos de cables de fibra óptica y por tanto susceptible de empleo de protocolos asociados a esta tecnología. Una MAN está compuesta por conmutadores o routers conectados entre sí con conexiones de alta velocidad (generalmente cables de fibra óptica).

17 Características Principales de Red MAN  Son redes que se extienden sobre áreas geográficas de tipo urbano, como una ciudad, aunque en la práctica dichas redes pueden abarcar un área de varias ciudades.  Son implementadas por los proveedores de servicio de Internet, que son normalmente los proveedores del servicio telefónico. Las MAN normalmente están basadas en estándares SONET/SDH o WDM, que son estándares de transporte por fibra óptica.  Estos estándares soportan tasas de transferencia de varios gigabits (hasta decenas de gigabits) y ofrecen la capacidad de soportar diferentes protocolos de capa 2. Es decir, pueden soportar tráfico ATM, Ethernet, Token Ring, Frame Relay o lo que se te ocurra.  Son redes de alto rendimiento.  Son utilizadas por los proveedores de servicio precisamente por soportar todas las tecnologías que se mencionan. Es normal que en una MAN un proveedor de servicios monte su red telefónica, su red de datos y los otros servicios que ofrezca.

18

19 Jerarquía de niveles Se entiende por pila de protocolos al conjunto de niveles (con 1 o más protocolos) que permiten las comunicaciones entre dos aplicaciones. Los protocolos son independientes del hardware y el sistema operativo donde estén funcionando. Las pilas de protocolos más conocidas son: -OSI (Open System Interconnection) -TCP/IP (Transmission Control Protocol / Internet Protocol) -SPX/IPX de Novell Netware -AppleTalk de Apple -DECnet de DEC -Xerox -Banyan VINES -SNA de IBM Las pilas de protocolos no son redes, sino una filosofía de cómo implementar reglas para que dos computadores se comuniquen
