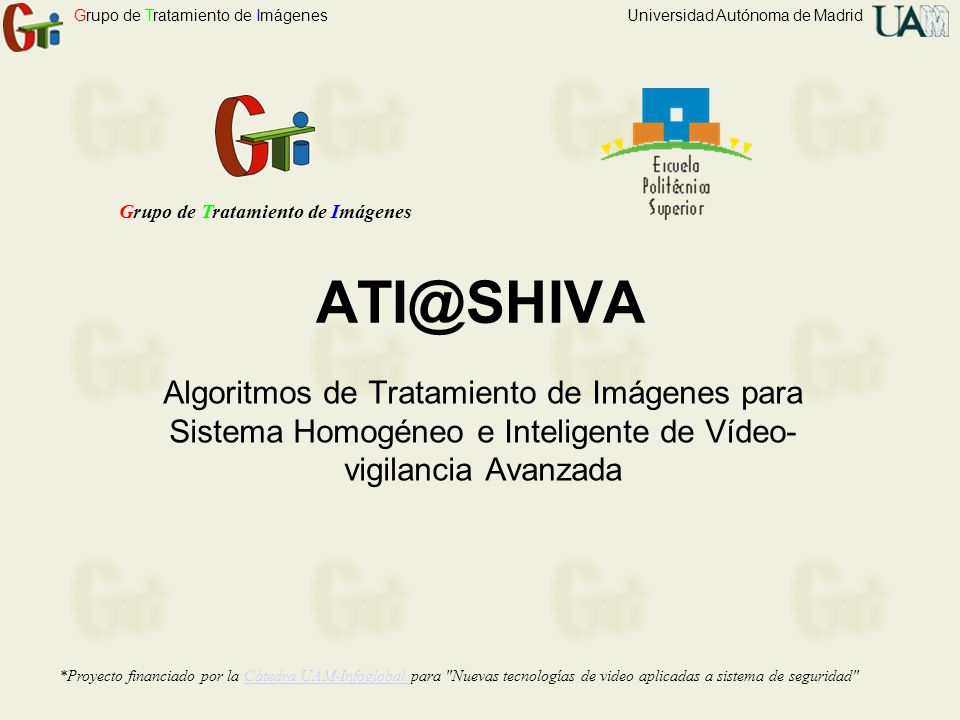

1 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA Algoritmos de Tratamiento de Imágenes para Sistema Homogéneo e Inteligente de Vídeo- vigilancia Avanzada Grupo de Tratamiento de Imágenes *Proyecto financiado por la Cátedra UAM-Infoglobal para "Nuevas tecnologías de video aplicadas a sistema de seguridad"Cátedra UAM-Infoglobal

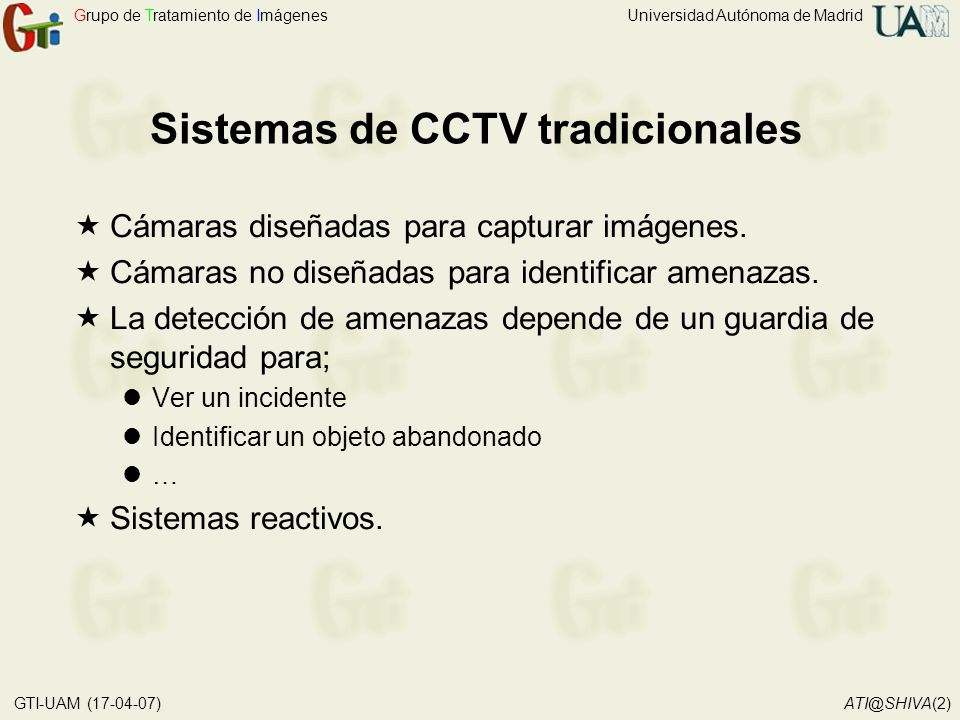

2 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(2) GTI-UAM (17-04-07) Sistemas de CCTV tradicionales  Cámaras diseñadas para capturar imágenes.  Cámaras no diseñadas para identificar amenazas.  La detección de amenazas depende de un guardia de seguridad para; Ver un incidente Identificar un objeto abandonado …  Sistemas reactivos.

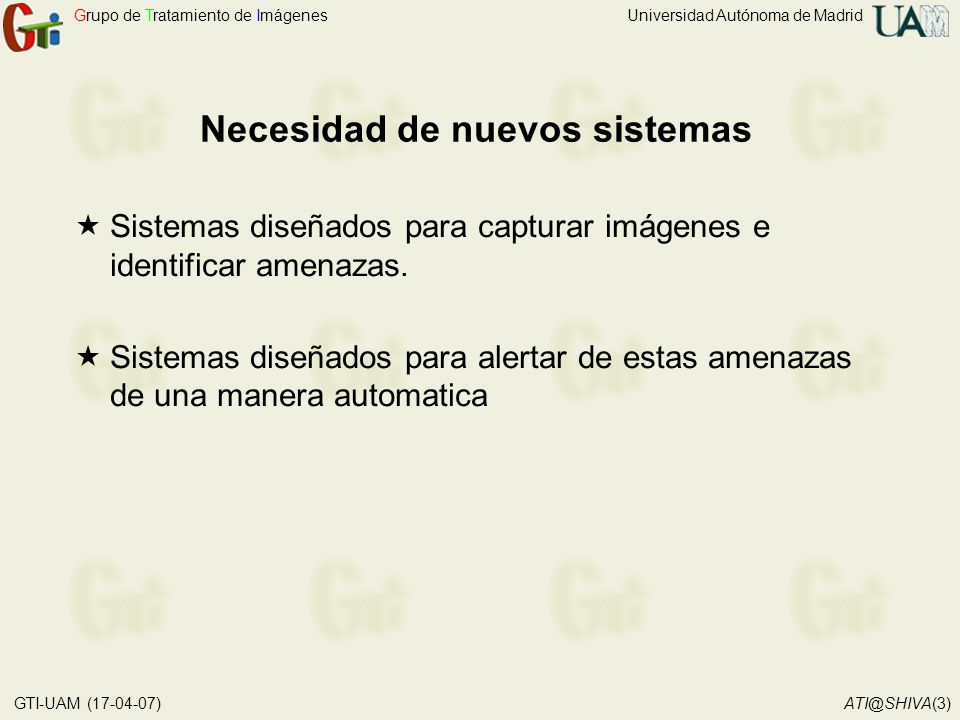

3 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(3) GTI-UAM (17-04-07) Necesidad de nuevos sistemas  Sistemas diseñados para capturar imágenes e identificar amenazas.  Sistemas diseñados para alertar de estas amenazas de una manera automatica

4 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(4) GTI-UAM (17-04-07)  Proyecto de Investigación, Desarrollo e Innovación Algoritmos de procesado de Imagen que permitirán llevar a cabo servicios de valor añadido sobre el producto básico de video- vigilancia.  La investigación e implementación llevada a cabo por el Grupo de Tratamiento de Imágenes (GTI) de la Escuela Politécnica Superior de la Universidad Autónoma de Madrid GTI PROYECTO ATI-SHIVA

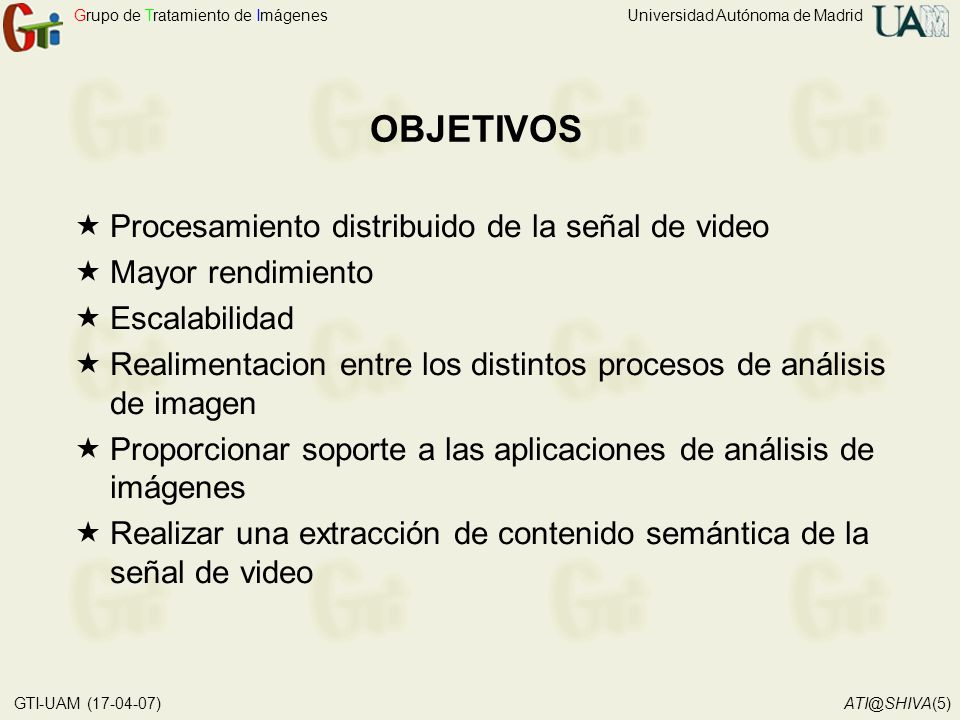

5 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(5) GTI-UAM (17-04-07) OBJETIVOS  Procesamiento distribuido de la señal de video  Mayor rendimiento  Escalabilidad  Realimentacion entre los distintos procesos de análisis de imagen  Proporcionar soporte a las aplicaciones de análisis de imágenes  Realizar una extracción de contenido semántica de la señal de video

6 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(6) GTI-UAM (17-04-07)  Arquitectura del sistema Procesado Imagen ETHERNET FRAMESERVER DATASERVERCONTEXTSERVER Almacenamiento información Captura y distribución ARQUITECTURA I

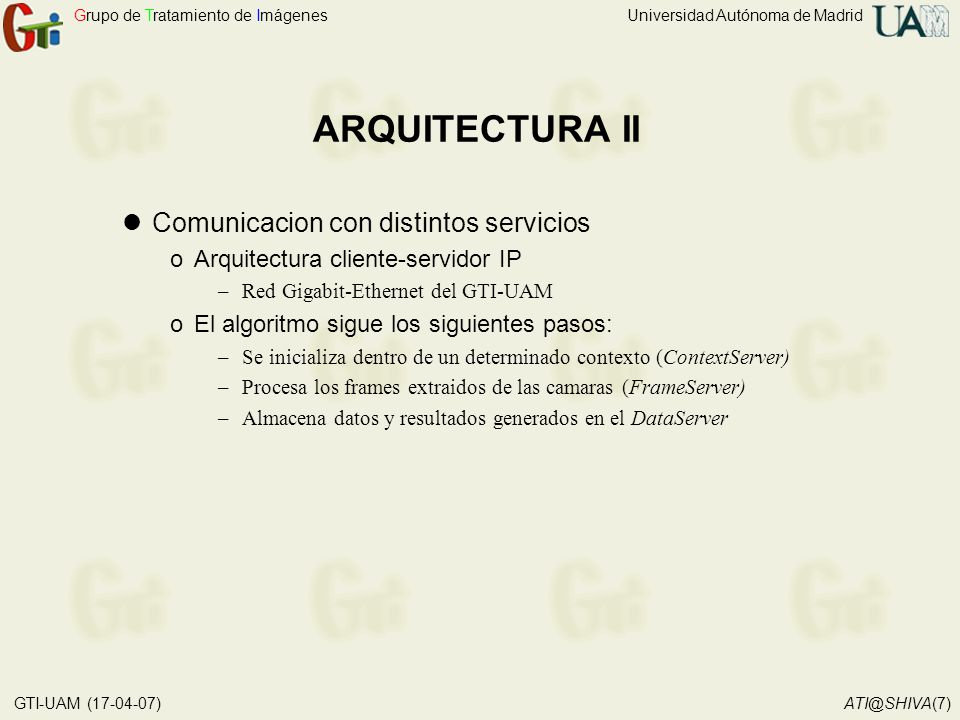

7 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(7) GTI-UAM (17-04-07) ARQUITECTURA II Comunicacion con distintos servicios oArquitectura cliente-servidor IP –Red Gigabit-Ethernet del GTI-UAM oEl algoritmo sigue los siguientes pasos: –Se inicializa dentro de un determinado contexto (ContextServer) –Procesa los frames extraidos de las camaras (FrameServer) –Almacena datos y resultados generados en el DataServer

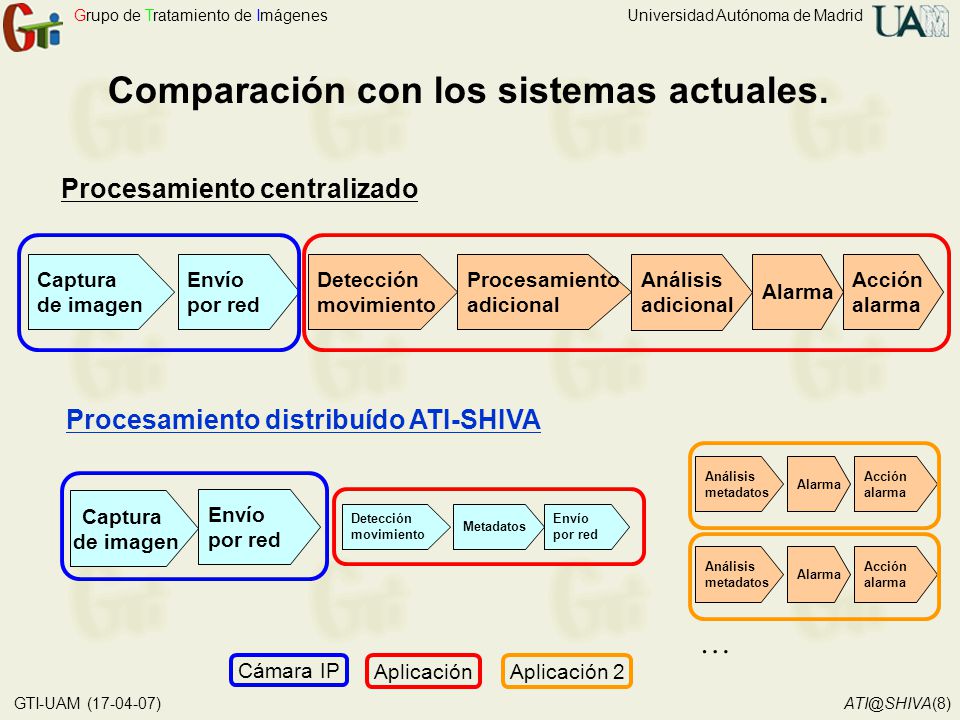

8 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(8) GTI-UAM (17-04-07) Procesamiento centralizado Procesamiento distribuído ATI-SHIVA Captura de imagen Detección movimiento Procesamiento adicional Análisis adicional Alarma Acción alarma Envío por red Captura de imagen Envío por red Análisis metadatos Alarma Acción alarma Cámara IP Aplicación Comparación con los sistemas actuales. Aplicación 2 Análisis metadatos Alarma Acción alarma Detección movimiento Metadatos Envío por red …

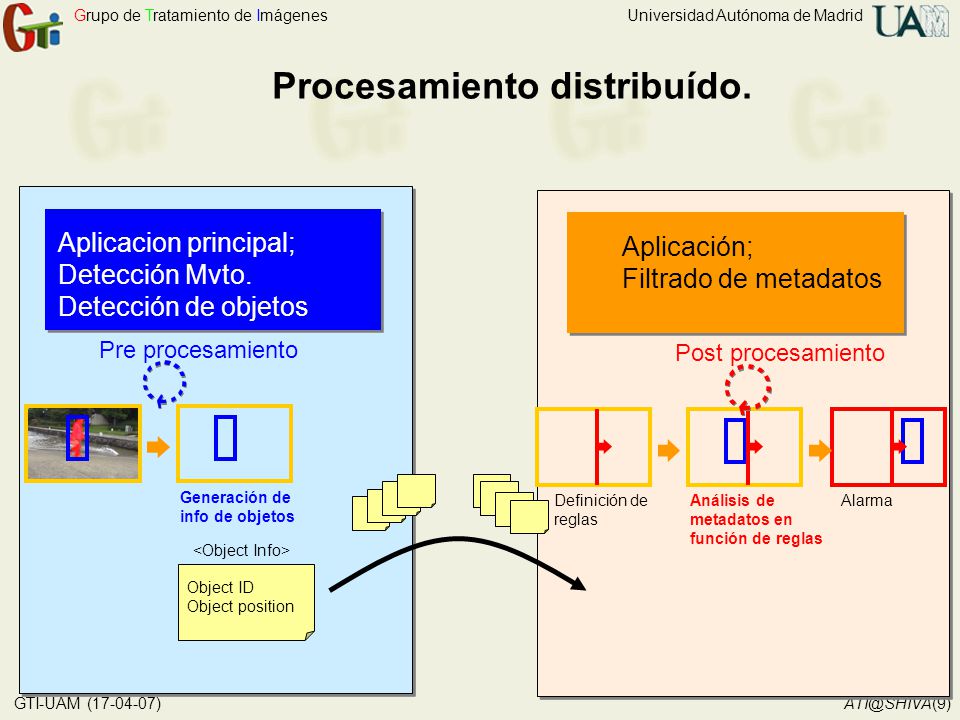

9 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(9) GTI-UAM (17-04-07) Procesamiento distribuído. Aplicación; Filtrado de metadatos Definición de reglas Análisis de metadatos en función de reglas Alarma Aplicacion principal; Detección Mvto. Detección de objetos Generación de info de objetos Object ID Object position Pre procesamiento Post procesamiento

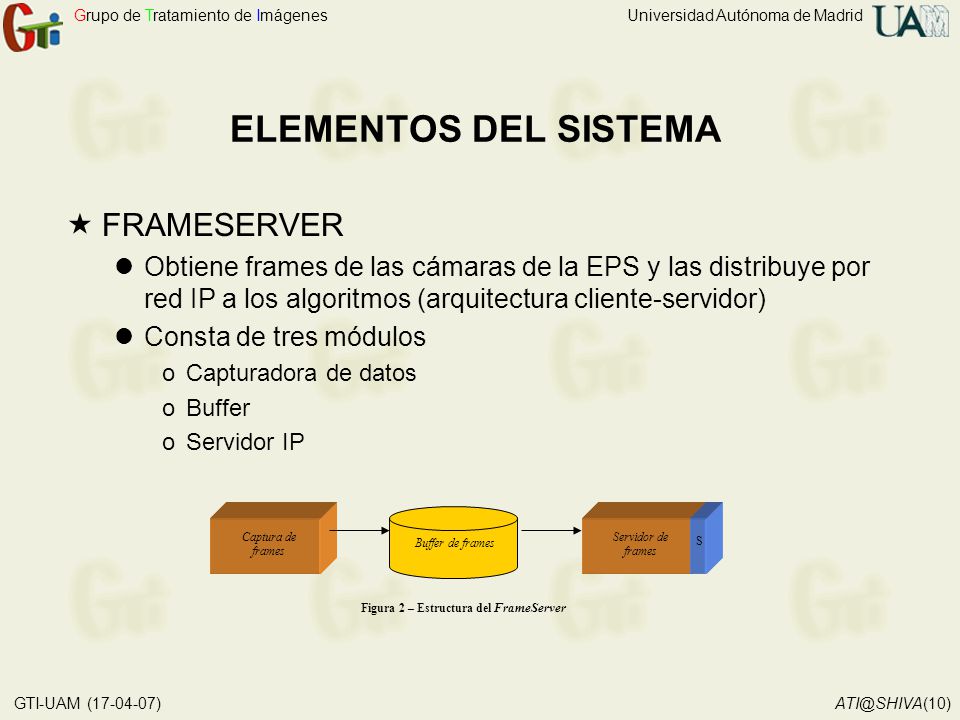

10 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(10) GTI-UAM (17-04-07) ELEMENTOS DEL SISTEMA  FRAMESERVER Obtiene frames de las cámaras de la EPS y las distribuye por red IP a los algoritmos (arquitectura cliente-servidor) Consta de tres módulos oCapturadora de datos oBuffer oServidor IP Captura de frames Buffer de frames Servidor de frames S Figura 2 – Estructura del FrameServer

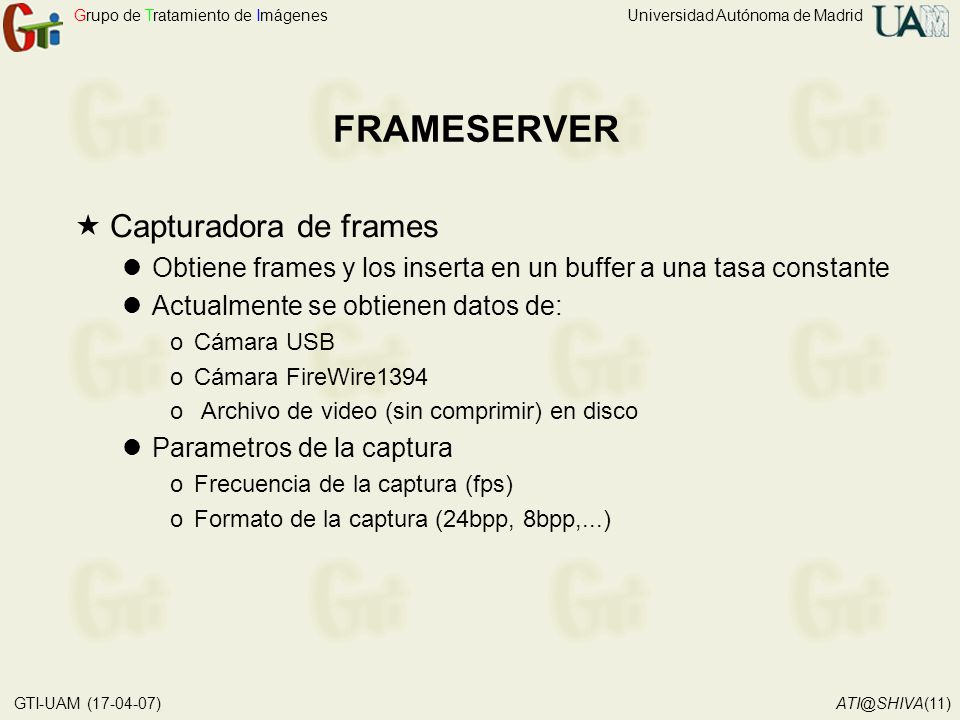

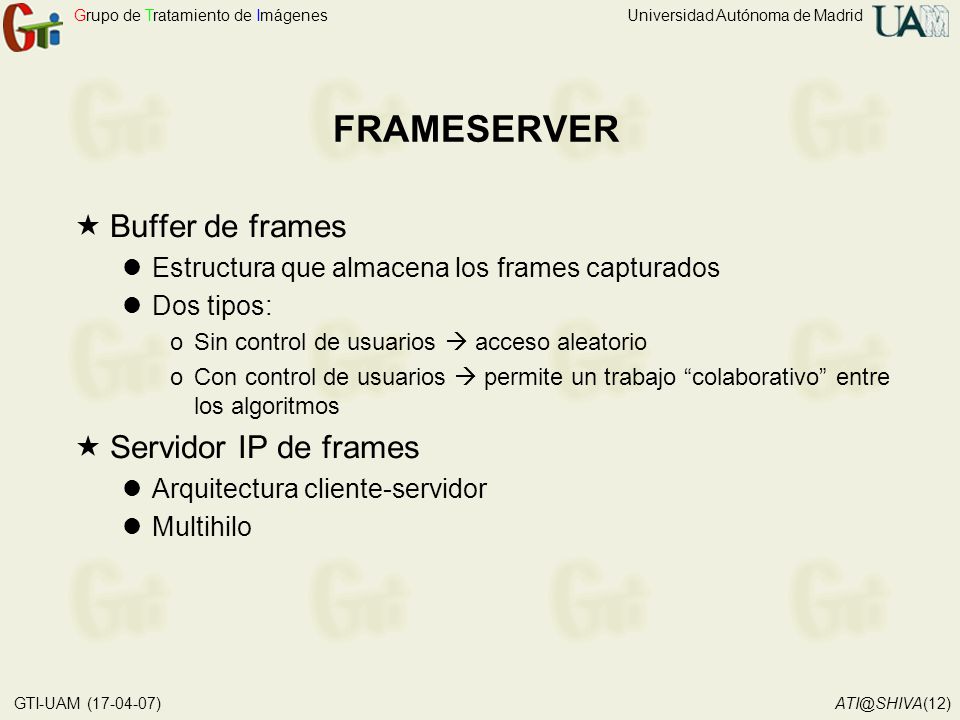

11 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(11) GTI-UAM (17-04-07) FRAMESERVER  Capturadora de frames Obtiene frames y los inserta en un buffer a una tasa constante Actualmente se obtienen datos de: oCámara USB oCámara FireWire1394 o Archivo de video (sin comprimir) en disco Parametros de la captura oFrecuencia de la captura (fps) oFormato de la captura (24bpp, 8bpp,...)

12 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(12) GTI-UAM (17-04-07) FRAMESERVER  Buffer de frames Estructura que almacena los frames capturados Dos tipos: oSin control de usuarios  acceso aleatorio oCon control de usuarios  permite un trabajo “colaborativo” entre los algoritmos  Servidor IP de frames Arquitectura cliente-servidor Multihilo

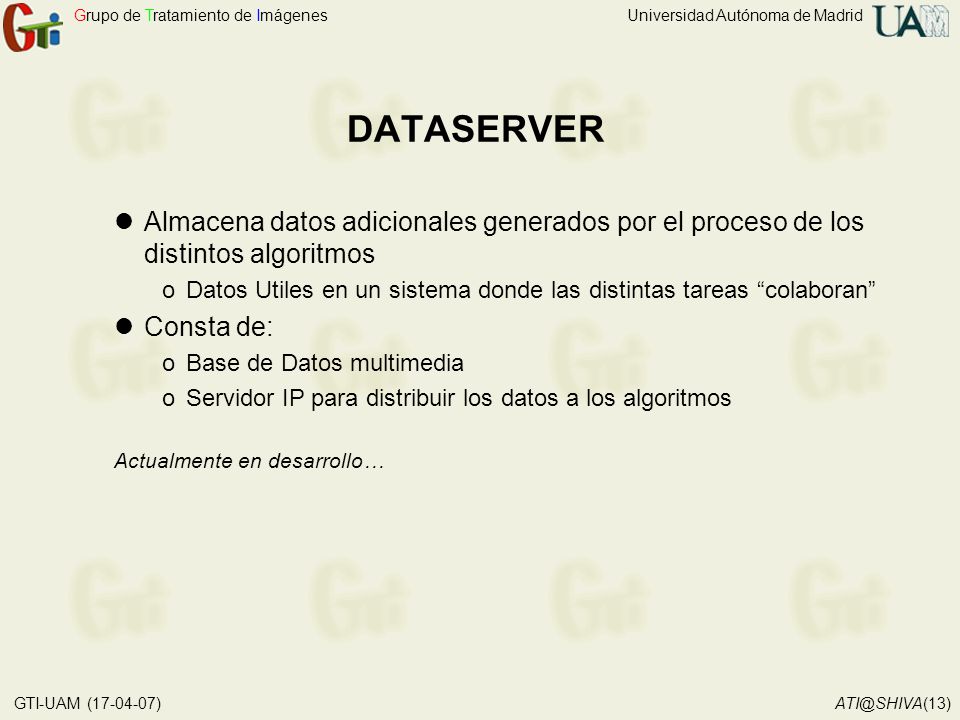

13 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(13) GTI-UAM (17-04-07) DATASERVER Almacena datos adicionales generados por el proceso de los distintos algoritmos oDatos Utiles en un sistema donde las distintas tareas “colaboran” Consta de: oBase de Datos multimedia oServidor IP para distribuir los datos a los algoritmos Actualmente en desarrollo…

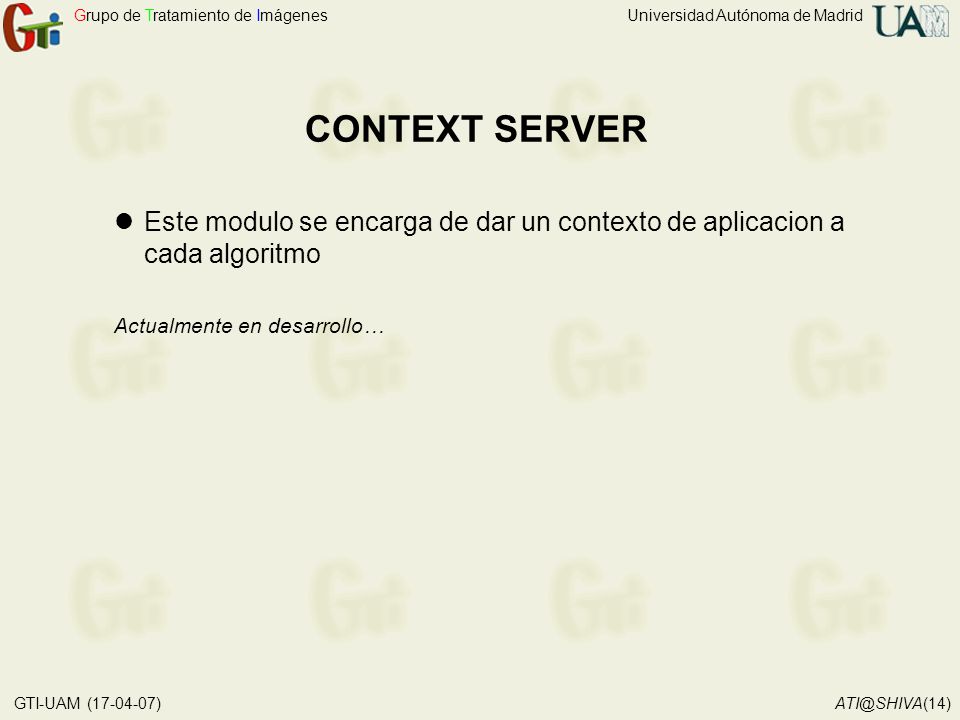

14 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(14) GTI-UAM (17-04-07) CONTEXT SERVER Este modulo se encarga de dar un contexto de aplicacion a cada algoritmo Actualmente en desarrollo…

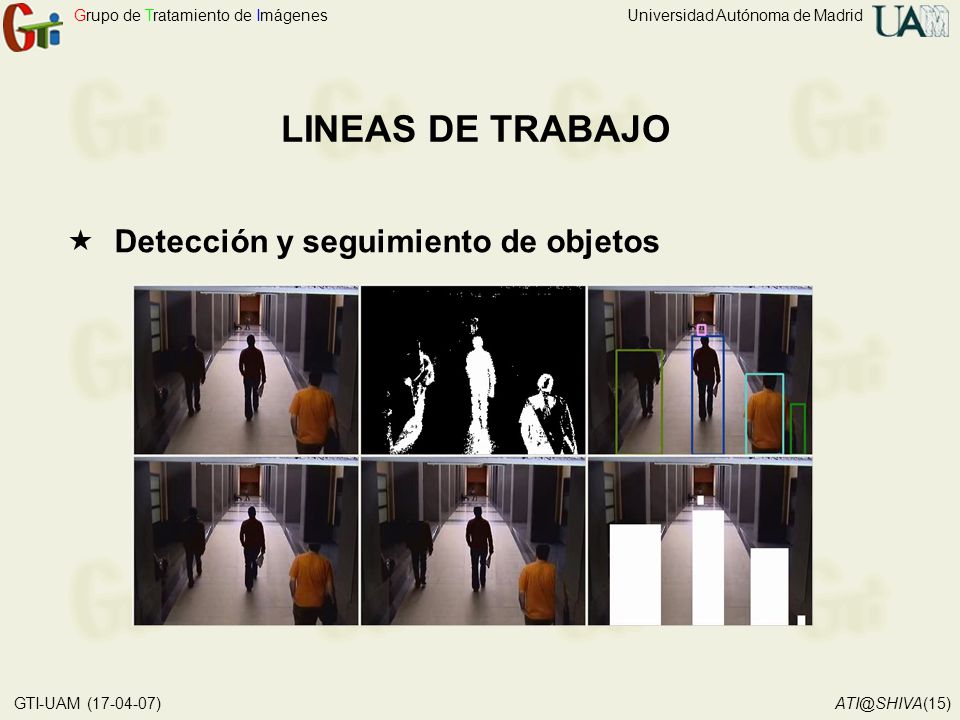

15 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(15) GTI-UAM (17-04-07)  Detección y seguimiento de objetos LINEAS DE TRABAJO

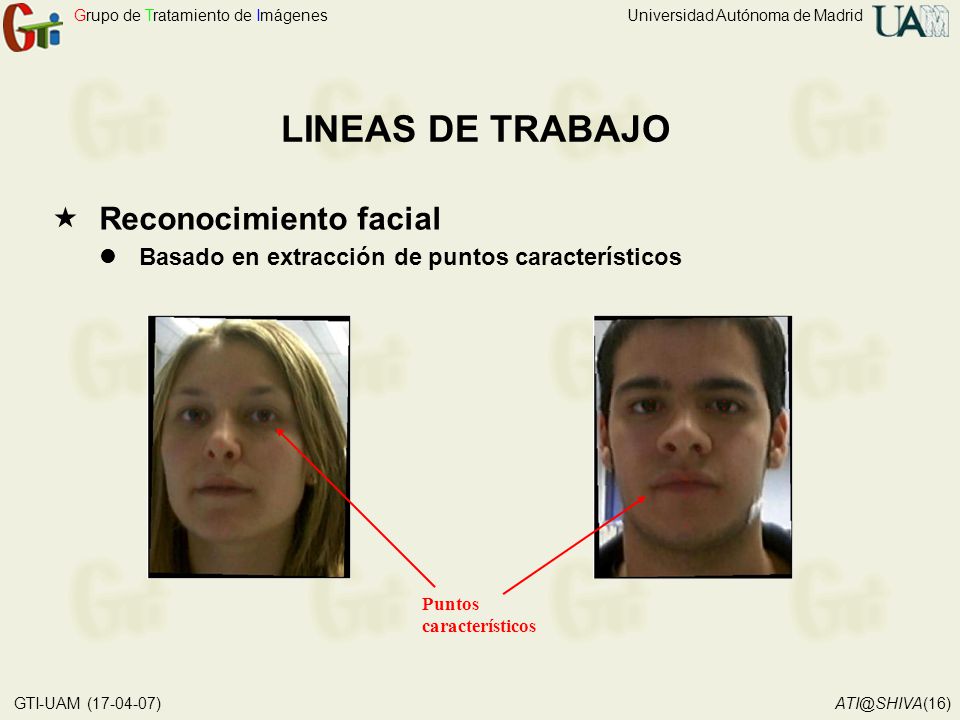

16 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(16) GTI-UAM (17-04-07)  Reconocimiento facial Basado en extracción de puntos característicos LINEAS DE TRABAJO Puntos característicos

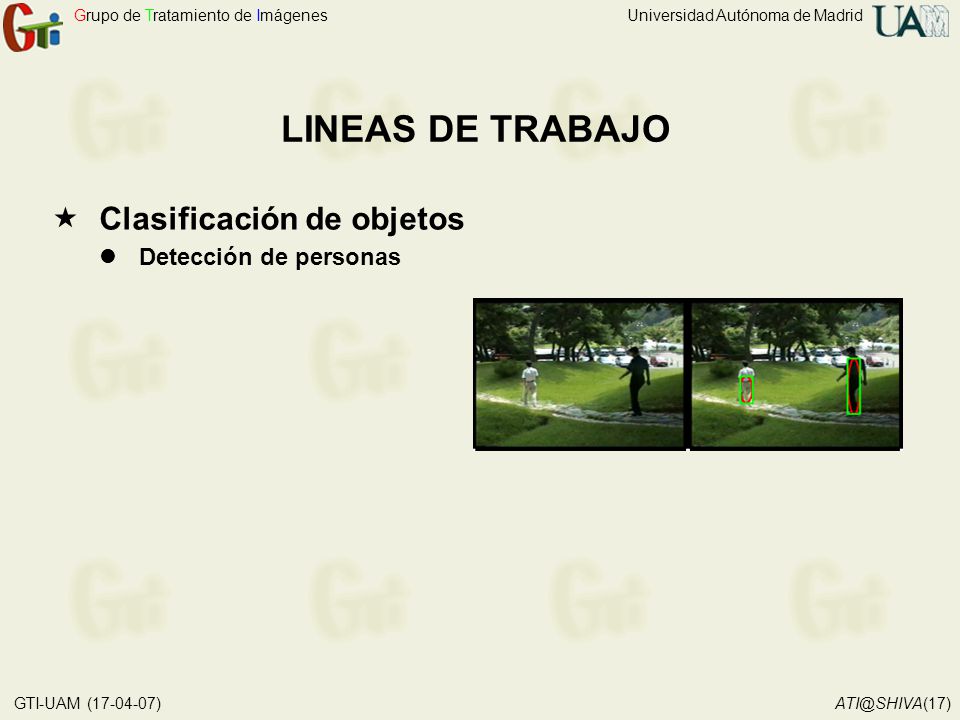

17 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(17) GTI-UAM (17-04-07) LINEAS DE TRABAJO  Clasificación de objetos Detección de personas

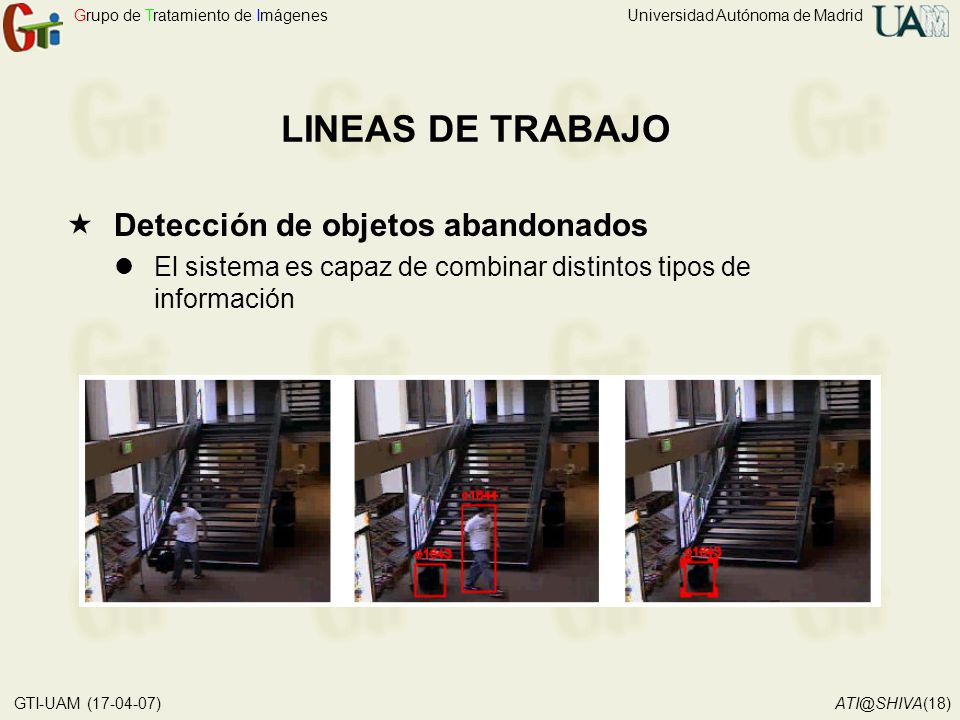

18 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(18) GTI-UAM (17-04-07)  Detección de objetos abandonados El sistema es capaz de combinar distintos tipos de información LINEAS DE TRABAJO

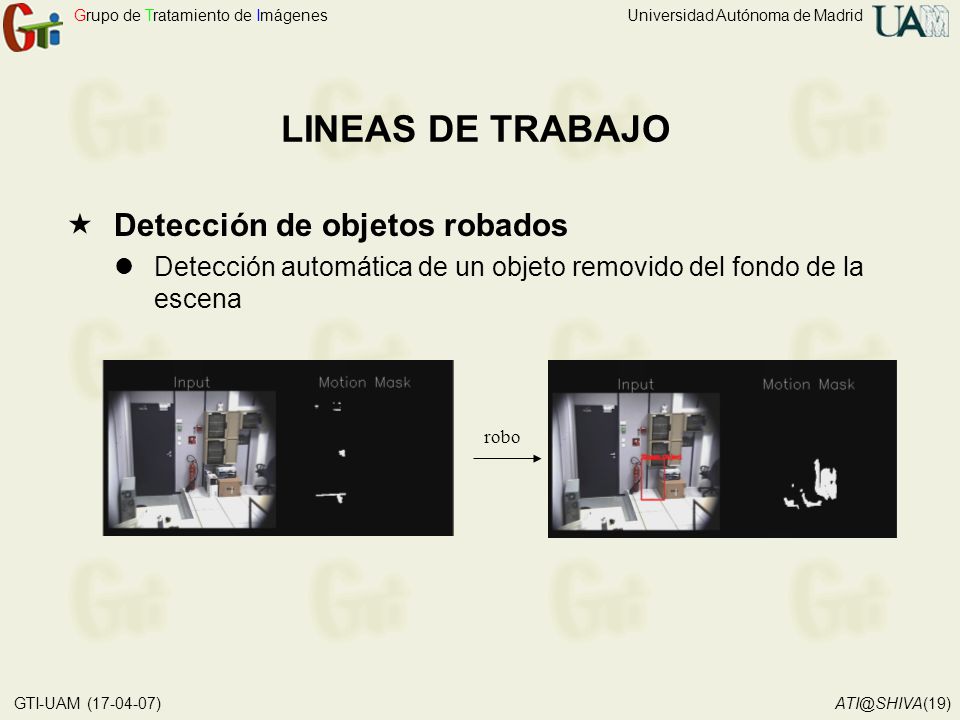

19 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(19) GTI-UAM (17-04-07) LINEAS DE TRABAJO  Detección de objetos robados Detección automática de un objeto removido del fondo de la escena robo

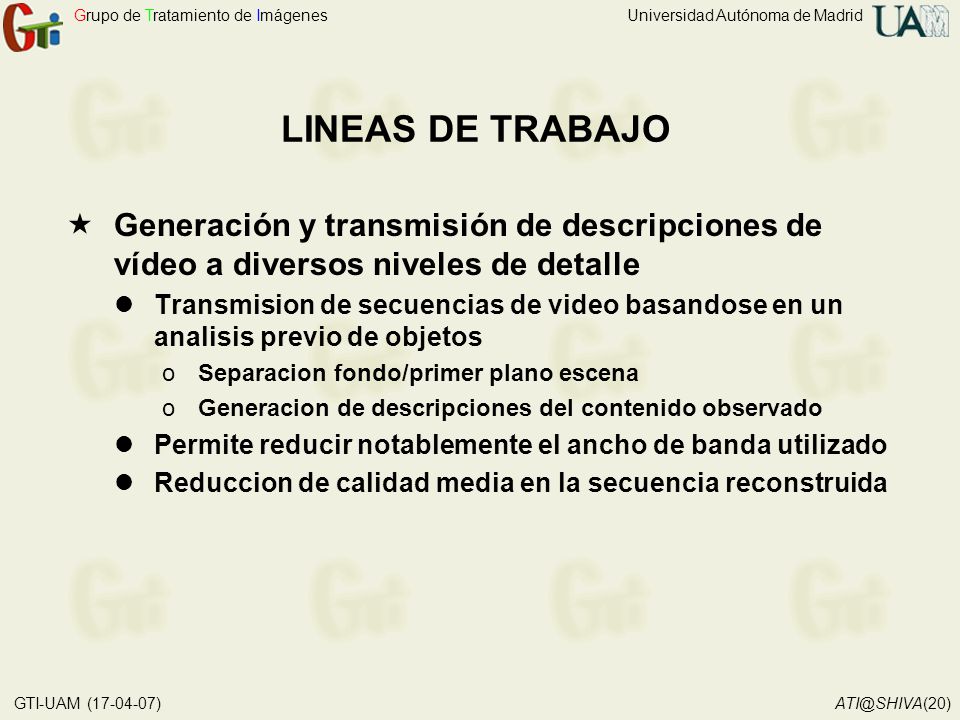

20 Grupo de Tratamiento de ImágenesUniversidad Autónoma de Madrid ATI@SHIVA(20) GTI-UAM (17-04-07) LINEAS DE TRABAJO  Generación y transmisión de descripciones de vídeo a diversos niveles de detalle Transmision de secuencias de video basandose en un analisis previo de objetos oSeparacion fondo/primer plano escena oGeneracion de descripciones del contenido observado Permite reducir notablemente el ancho de banda utilizado Reduccion de calidad media en la secuencia reconstruida
