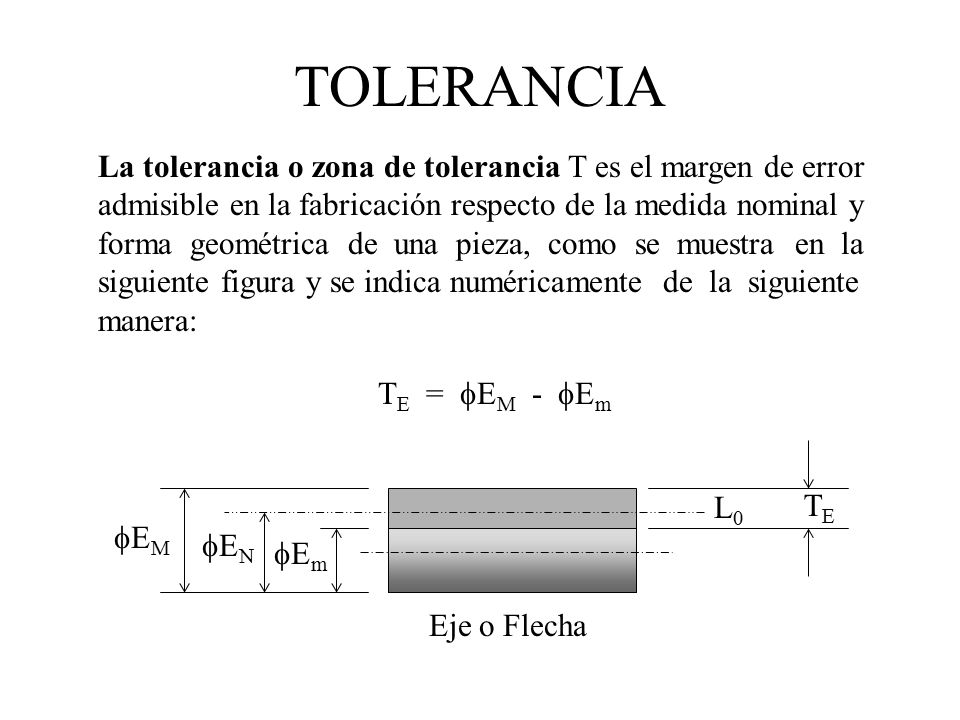

1 TOLERANCIA La tolerancia o zona de tolerancia T es el margen de error admisible en la fabricación respecto de la medida nominal y forma geométrica de una pieza, como se muestra en la siguiente figura y se indica numéricamente de la siguiente manera: TE = fEM - fEm TE fEM L0 Eje o Flecha fEN fEm

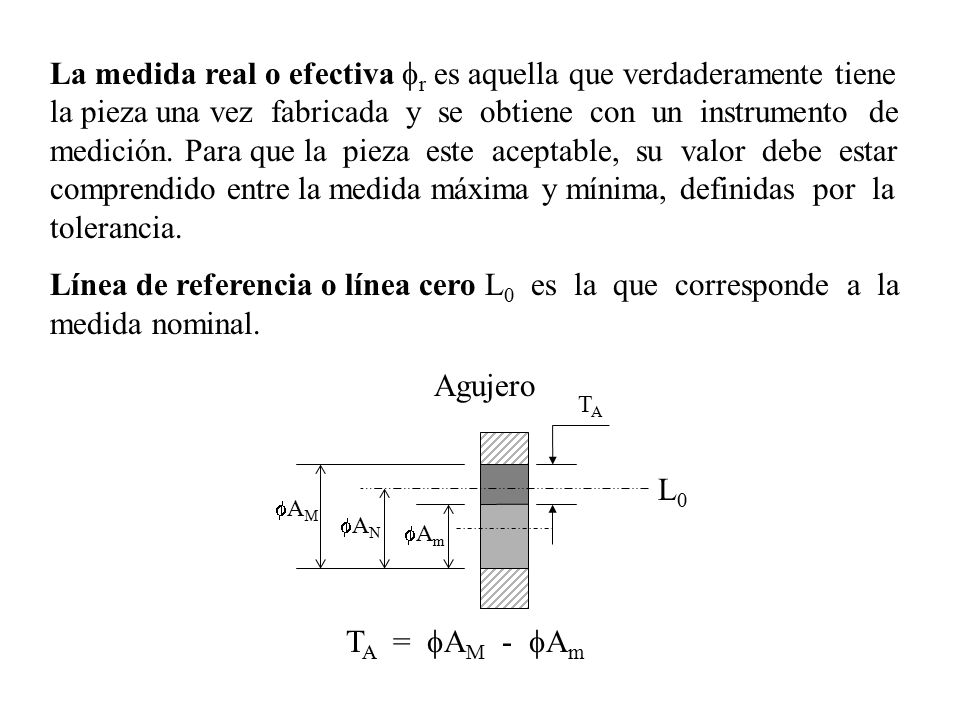

2 La medida real o efectiva fr es aquella que verdaderamente tiene la pieza una vez fabricada y se obtiene con un instrumento de medición. Para que la pieza este aceptable, su valor debe estar comprendido entre la medida máxima y mínima, definidas por la tolerancia. Línea de referencia o línea cero L0 es la que corresponde a la medida nominal. Agujero TA fAM L0 fAN fAm TA = fAM - fAm

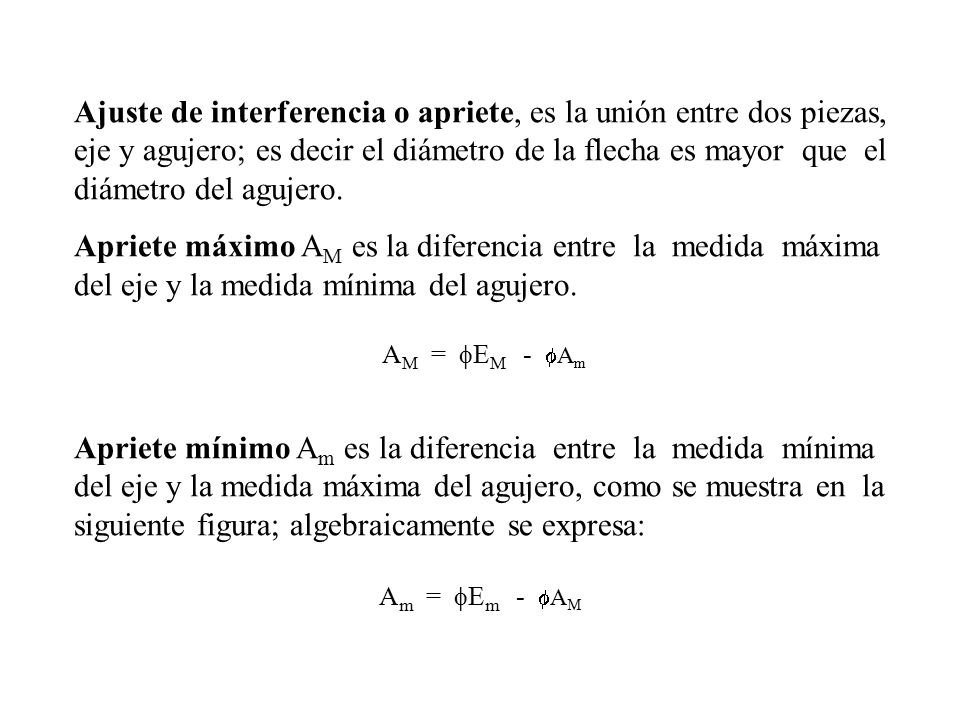

3 Ajuste de interferencia o apriete, es la unión entre dos piezas, eje y agujero; es decir el diámetro de la flecha es mayor que el diámetro del agujero. Apriete máximo AM es la diferencia entre la medida máxima del eje y la medida mínima del agujero. AM = fEM - fAm Apriete mínimo Am es la diferencia entre la medida mínima del eje y la medida máxima del agujero, como se muestra en la siguiente figura; algebraicamente se expresa: Am = fEm - fAM

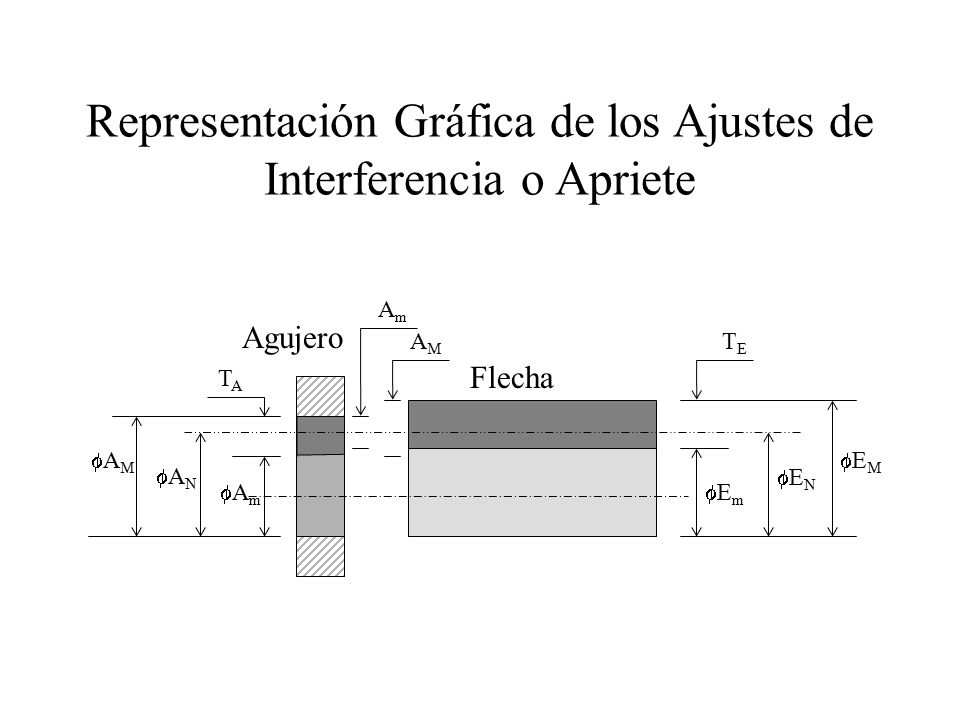

4 Representación Gráfica de los Ajustes de Interferencia o Apriete
Am Agujero AM TE Flecha TA fEm fEN fEM fAm fAN fAM

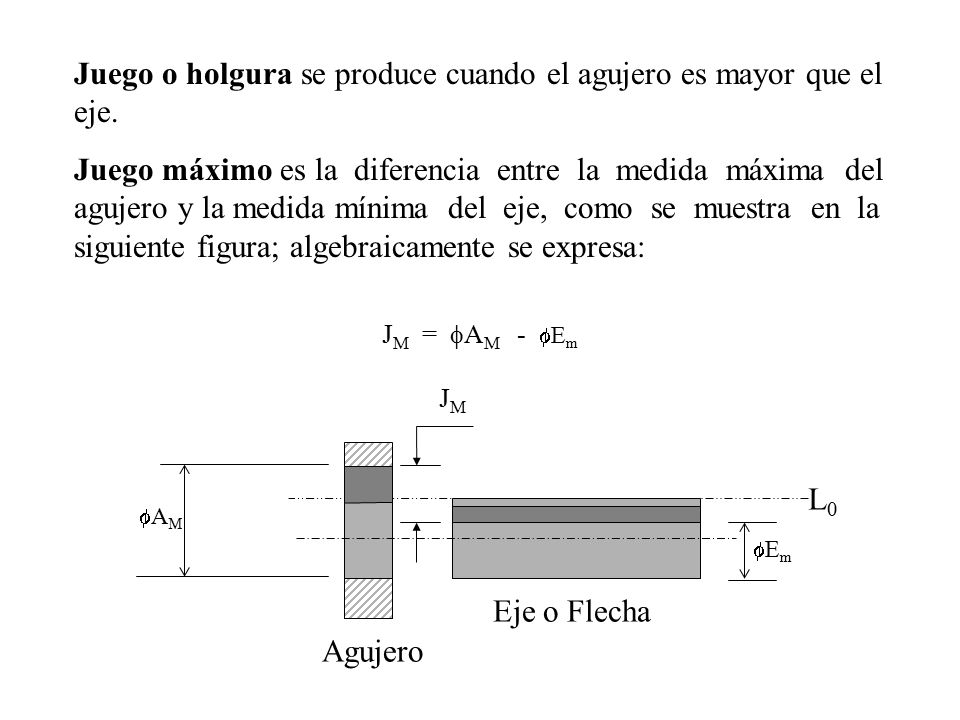

5 Juego o holgura se produce cuando el agujero es mayor que el eje.
Juego máximo es la diferencia entre la medida máxima del agujero y la medida mínima del eje, como se muestra en la siguiente figura; algebraicamente se expresa: JM = fAM - fEm JM Agujero fAM L0 Eje o Flecha fEm

6 Juego mínimo es la diferencia entre la medida mínima del agujero y la medida máxima del eje, como se muestra en la siguiente figura; algebraicamente se expresa: Jm = fAm - fEM Jm Agujero L0 fAm Eje o Flecha fEM

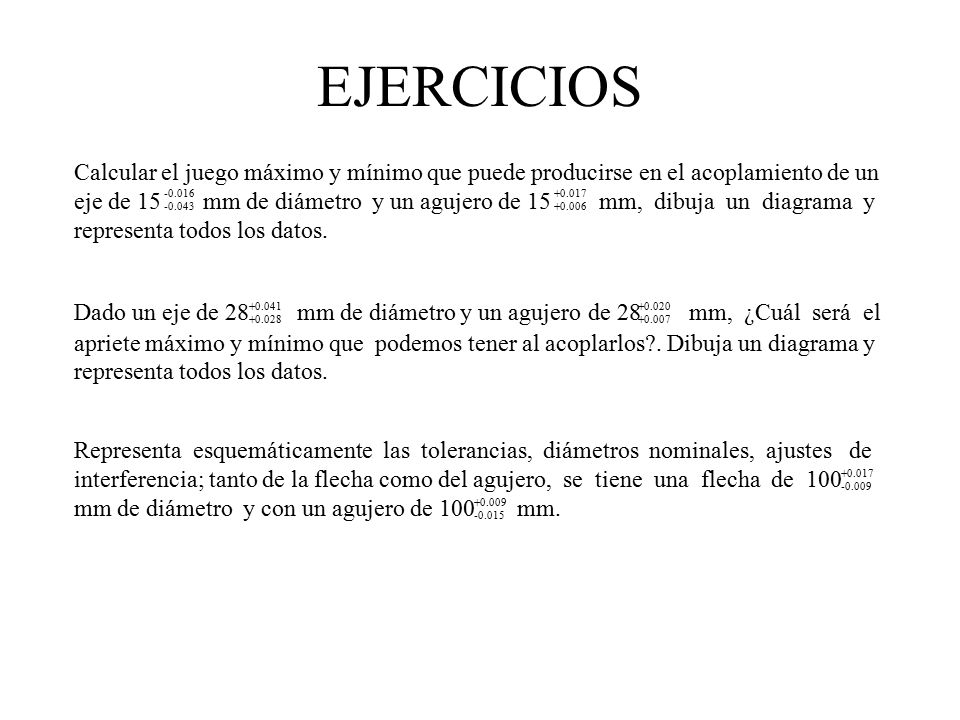

7 EJERCICIOS Calcular el juego máximo y mínimo que puede producirse en el acoplamiento de un eje de mm de diámetro y un agujero de mm, dibuja un diagrama y representa todos los datos. -0.016 -0.043 +0.017 +0.006 Dado un eje de mm de diámetro y un agujero de mm, ¿Cuál será el apriete máximo y mínimo que podemos tener al acoplarlos?. Dibuja un diagrama y representa todos los datos. +0.041 +0.028 +0.020 +0.007 Representa esquemáticamente las tolerancias, diámetros nominales, ajustes de interferencia; tanto de la flecha como del agujero, se tiene una flecha de mm de diámetro y con un agujero de mm. +0.017 -0.009 -0.015 +0.009

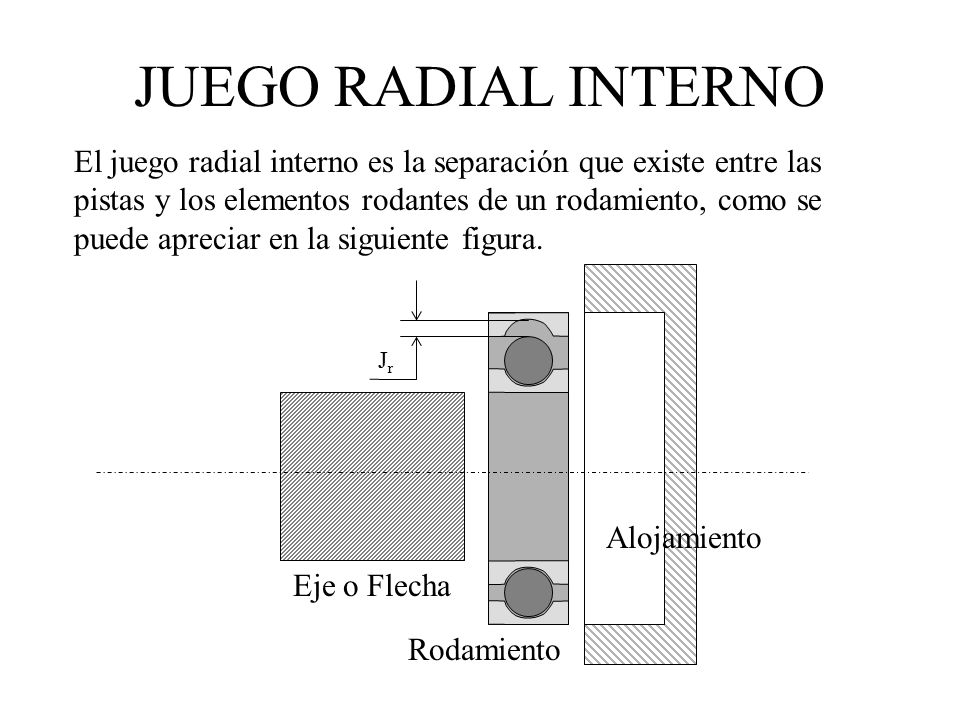

8 JUEGO RADIAL INTERNO El juego radial interno es la separación que existe entre las pistas y los elementos rodantes de un rodamiento, como se puede apreciar en la siguiente figura. Alojamiento Jr Rodamiento Eje o Flecha

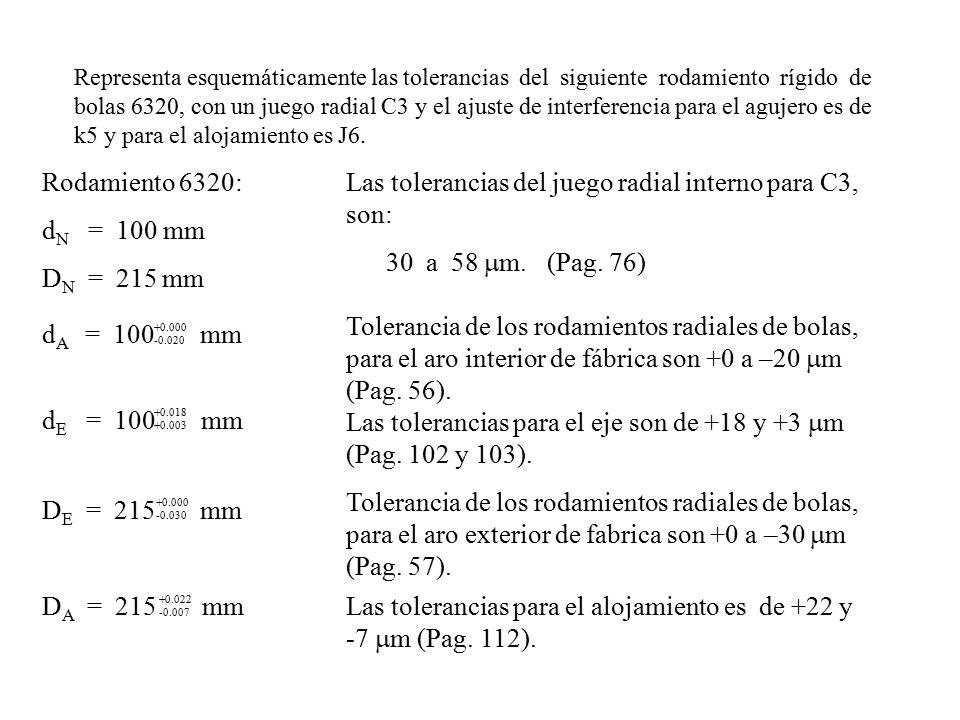

9 Las tolerancias del juego radial interno para C3, son:
Representa esquemáticamente las tolerancias del siguiente rodamiento rígido de bolas 6320, con un juego radial C3 y el ajuste de interferencia para el agujero es de k5 y para el alojamiento es J6. Rodamiento 6320: dN = 100 mm DN = 215 mm Las tolerancias del juego radial interno para C3, son: 30 a 58 mm. (Pag. 76) Tolerancia de los rodamientos radiales de bolas, para el aro interior de fábrica son +0 a –20 mm (Pag. 56). dA = mm +0.000 -0.020 dE = mm Las tolerancias para el eje son de +18 y +3 mm (Pag. 102 y 103). +0.018 +0.003 Tolerancia de los rodamientos radiales de bolas, para el aro exterior de fabrica son +0 a –30 mm (Pag. 57). DE = mm -0.030 +0.000 DA = mm Las tolerancias para el alojamiento es de +22 y -7 mm (Pag. 112). +0.022 -0.007

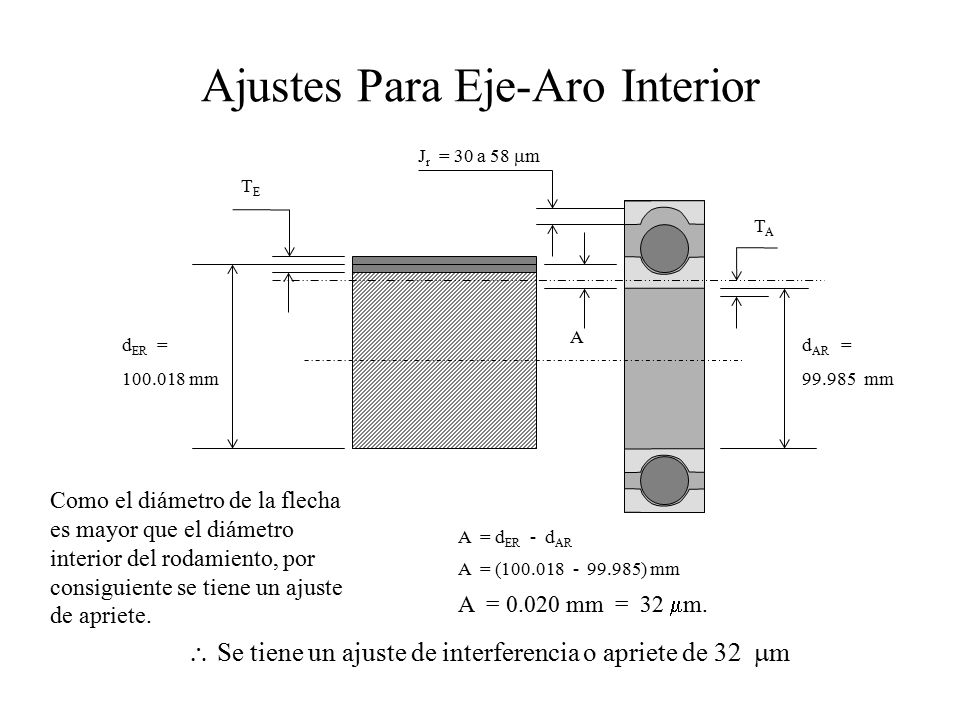

10 Ajustes Para Eje-Aro Interior
Jr = 30 a 58 mm TE TA A dER = mm dAR = mm Como el diámetro de la flecha es mayor que el diámetro interior del rodamiento, por consiguiente se tiene un ajuste de apriete. A = dER - dAR A = ( ) mm A = mm = 32 mm. \ Se tiene un ajuste de interferencia o apriete de 32 mm

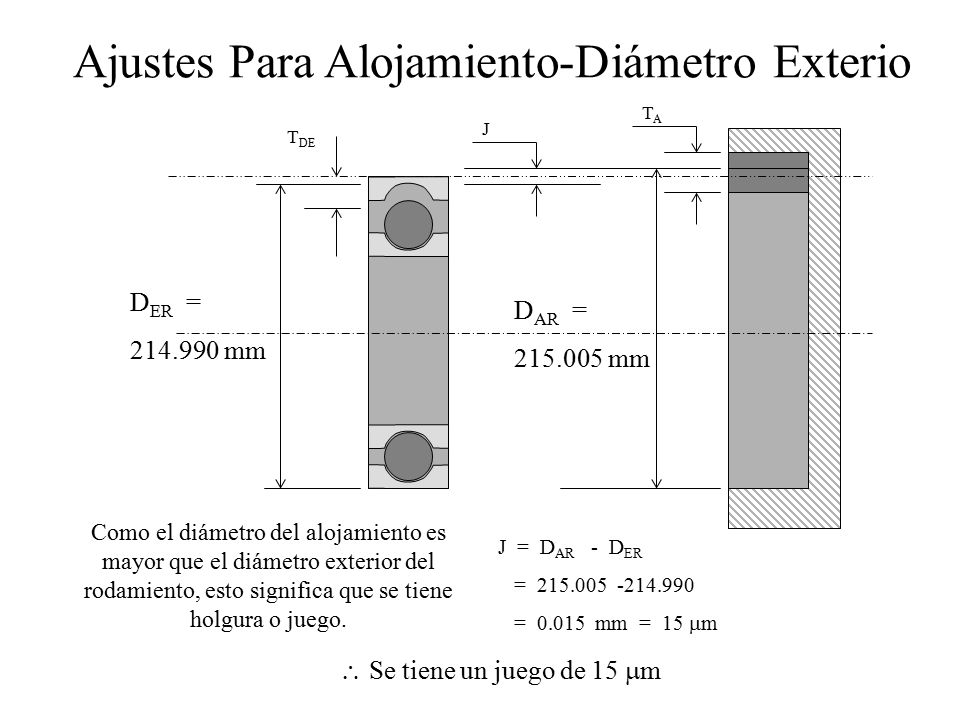

11 Ajustes Para Alojamiento-Diámetro Exterio
TA J TDE DAR = mm DER = mm Como el diámetro del alojamiento es mayor que el diámetro exterior del rodamiento, esto significa que se tiene holgura o juego. J = DAR - DER = = mm = 15 mm \ Se tiene un juego de 15 mm
