MTXTunnel v7 ¿Qué es? La aplicación java MTXTunnel es principalmente una pasarela serie-gprs pensado para aplicaciones de telemantenimiento y telecontrol.

Presentación del tema: "MTXTunnel v7 ¿Qué es? La aplicación java MTXTunnel es principalmente una pasarela serie-gprs pensado para aplicaciones de telemantenimiento y telecontrol."— Transcripción de la presentación:

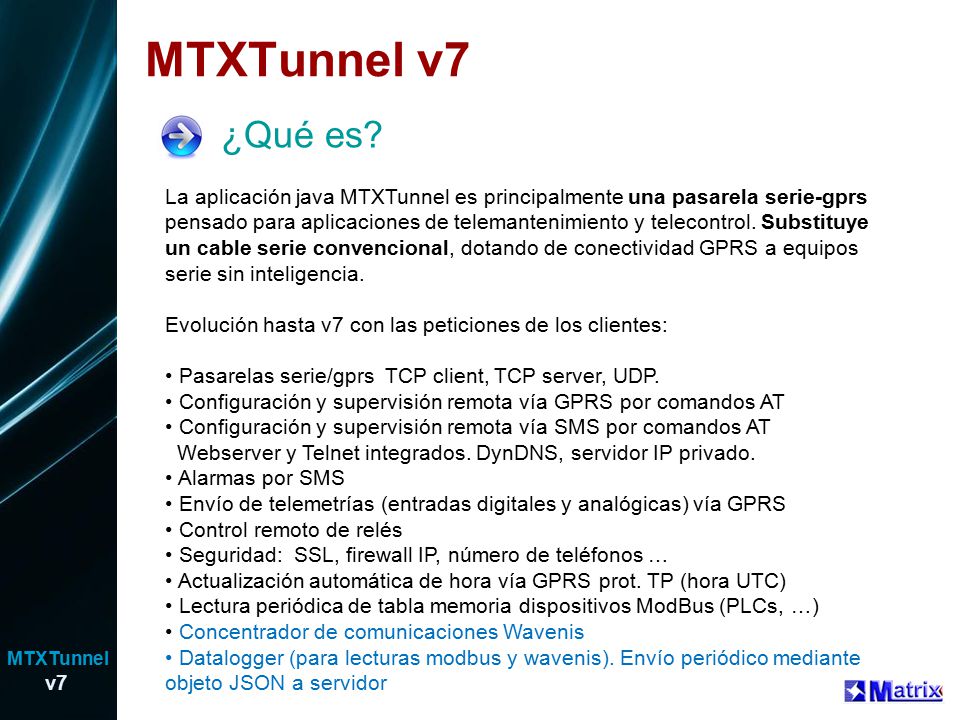

1 MTXTunnel v7 ¿Qué es? La aplicación java MTXTunnel es principalmente una pasarela serie-gprs pensado para aplicaciones de telemantenimiento y telecontrol. Substituye un cable serie convencional, dotando de conectividad GPRS a equipos serie sin inteligencia. Evolución hasta v7 con las peticiones de los clientes: Pasarelas serie/gprs TCP client, TCP server, UDP. Configuración y supervisión remota vía GPRS por comandos AT Configuración y supervisión remota vía SMS por comandos AT Webserver y Telnet integrados. DynDNS, servidor IP privado. Alarmas por SMS Envío de telemetrías (entradas digitales y analógicas) vía GPRS Control remoto de relés Seguridad: SSL, firewall IP, número de teléfonos … Actualización automática de hora vía GPRS prot. TP (hora UTC) Lectura periódica de tabla memoria dispositivos ModBus (PLCs, …) Concentrador de comunicaciones Wavenis Datalogger (para lecturas modbus y wavenis). Envío periódico mediante objeto JSON a servidor v7 MTXTunnel

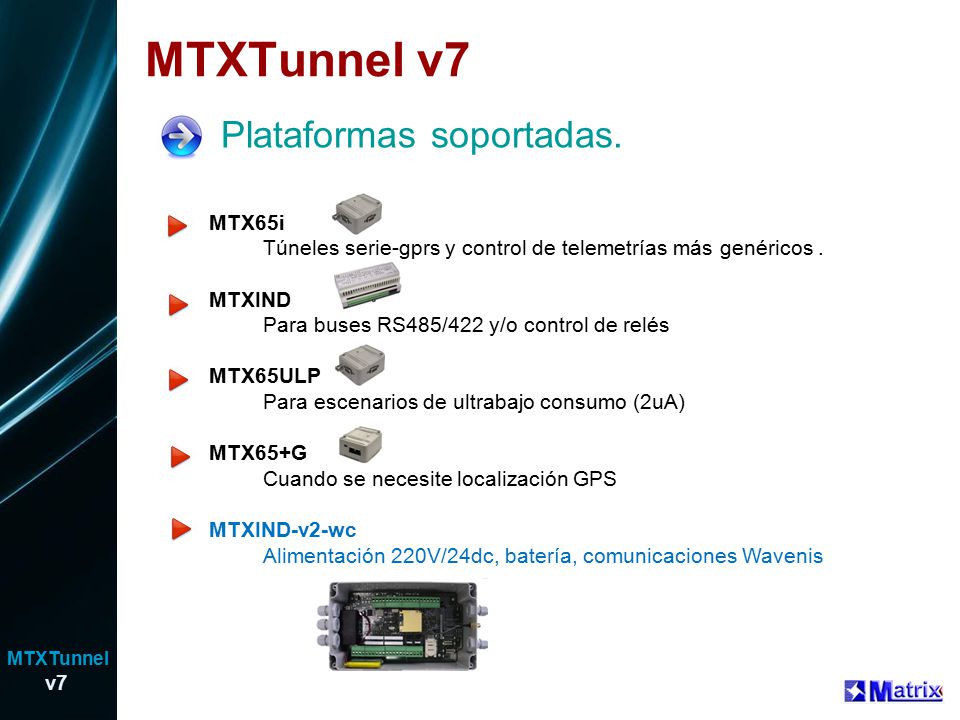

2 MTXTunnel v7 Plataformas soportadas. MTX65i Túneles serie-gprs y control de telemetrías más genéricos. MTXIND Para buses RS485/422 y/o control de relés MTX65ULP Para escenarios de ultrabajo consumo (2uA) MTX65+G Cuando se necesite localización GPS MTXIND-v2-wc Alimentación 220V/24dc, batería, comunicaciones Wavenis v7 MTXTunnel

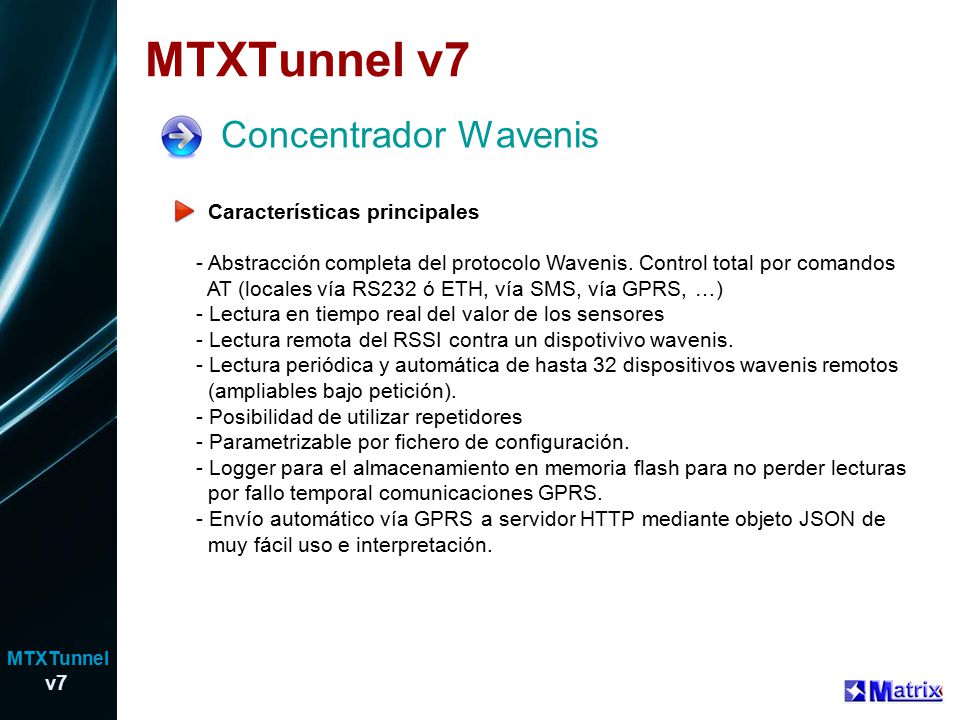

3 MTXTunnel v7 Concentrador Wavenis Características principales - Abstracción completa del protocolo Wavenis. Control total por comandos AT (locales vía RS232 ó ETH, vía SMS, vía GPRS, …) - Lectura en tiempo real del valor de los sensores - Lectura remota del RSSI contra un dispotivivo wavenis. - Lectura periódica y automática de hasta 32 dispositivos wavenis remotos (ampliables bajo petición). - Posibilidad de utilizar repetidores - Parametrizable por fichero de configuración. - Logger para el almacenamiento en memoria flash para no perder lecturas por fallo temporal comunicaciones GPRS. - Envío automático vía GPRS a servidor HTTP mediante objeto JSON de muy fácil uso e interpretación. v7 MTXTunnel

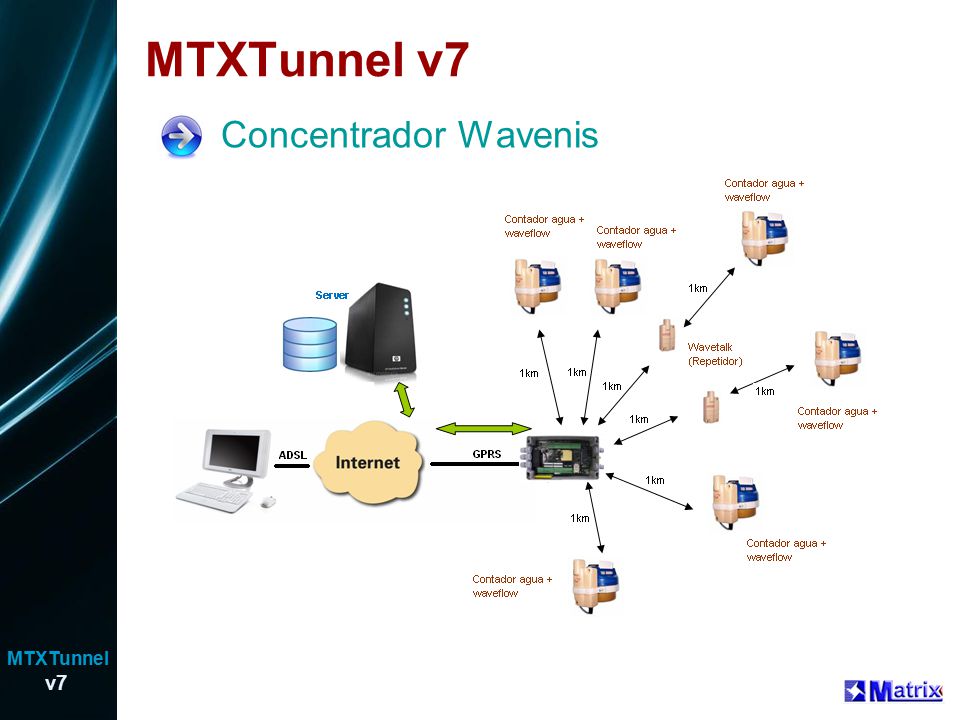

4 MTXTunnel v7 Concentrador Wavenis v7 MTXTunnel

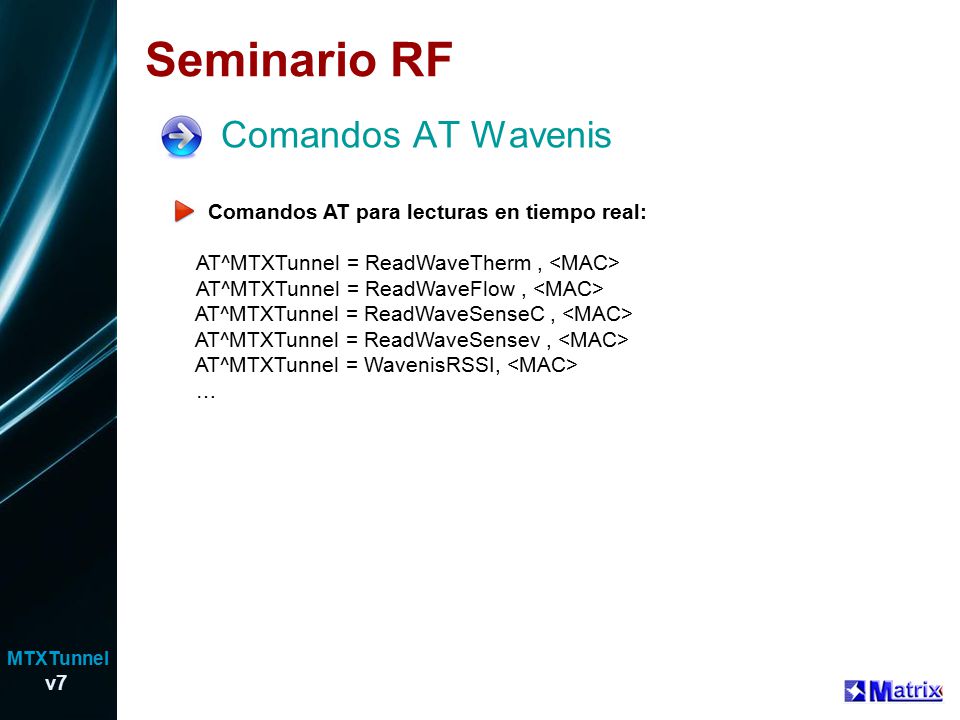

5 Seminario RF Comandos AT Wavenis Comandos AT para lecturas en tiempo real: AT^MTXTunnel = ReadWaveTherm, AT^MTXTunnel = ReadWaveFlow, AT^MTXTunnel = ReadWaveSenseC, AT^MTXTunnel = ReadWaveSensev, AT^MTXTunnel = WavenisRSSI, … v7 MTXTunnel
