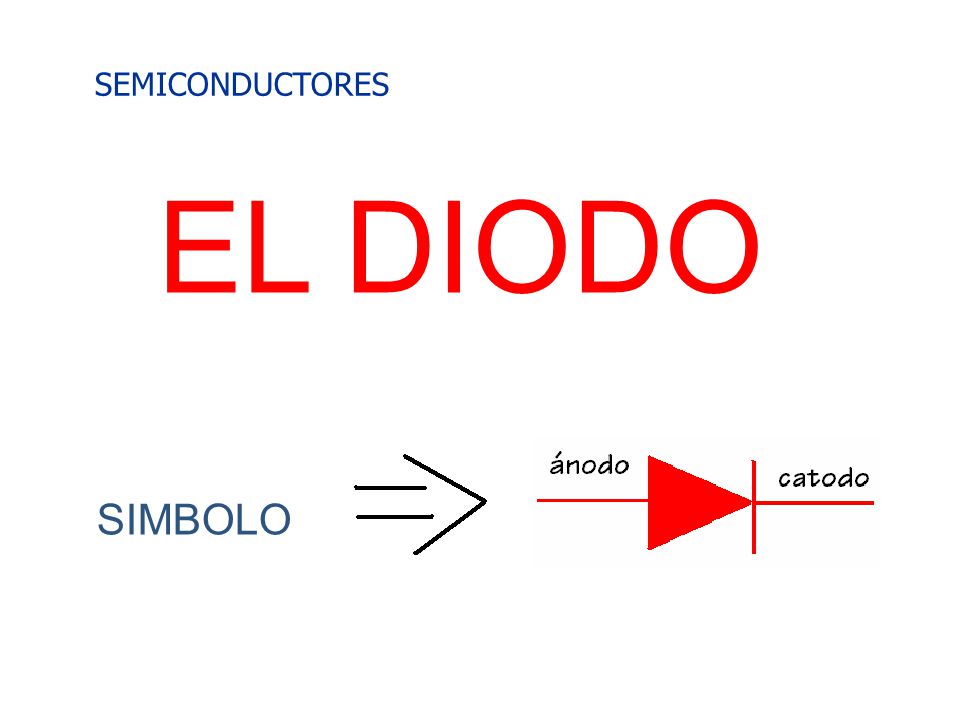

1 SEMICONDUCTORES EL DIODO SIMBOLO SIMBOLO

2

3 Es un elementos de dos terminales formado por una unión p-n
DISIPADOR DE CALOR Ánodo Cátodo

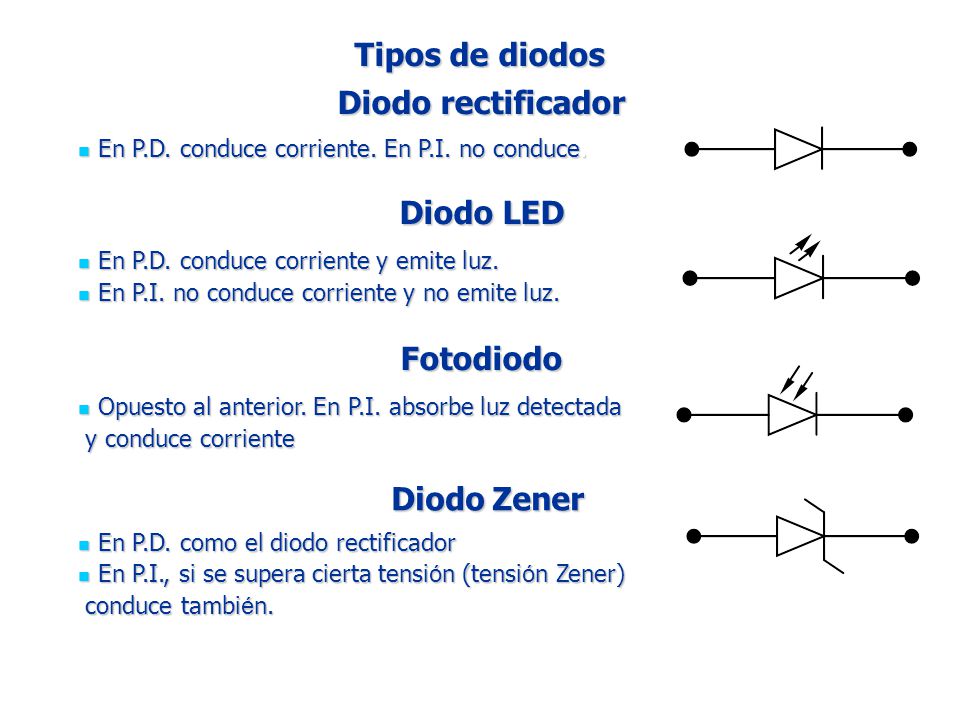

4 Tipos de diodos Diodo rectificador Diodo LED Fotodiodo
En P.D. conduce corriente. En P.I. no conduce. Diodo LED En P.D. conduce corriente y emite luz. En P.I. no conduce corriente y no emite luz. Fotodiodo Opuesto al anterior. En P.I. absorbe luz detectada y conduce corriente Diodo Zener En P.D. como el diodo rectificador En P.I., si se supera cierta tensión (tensión Zener) conduce también.

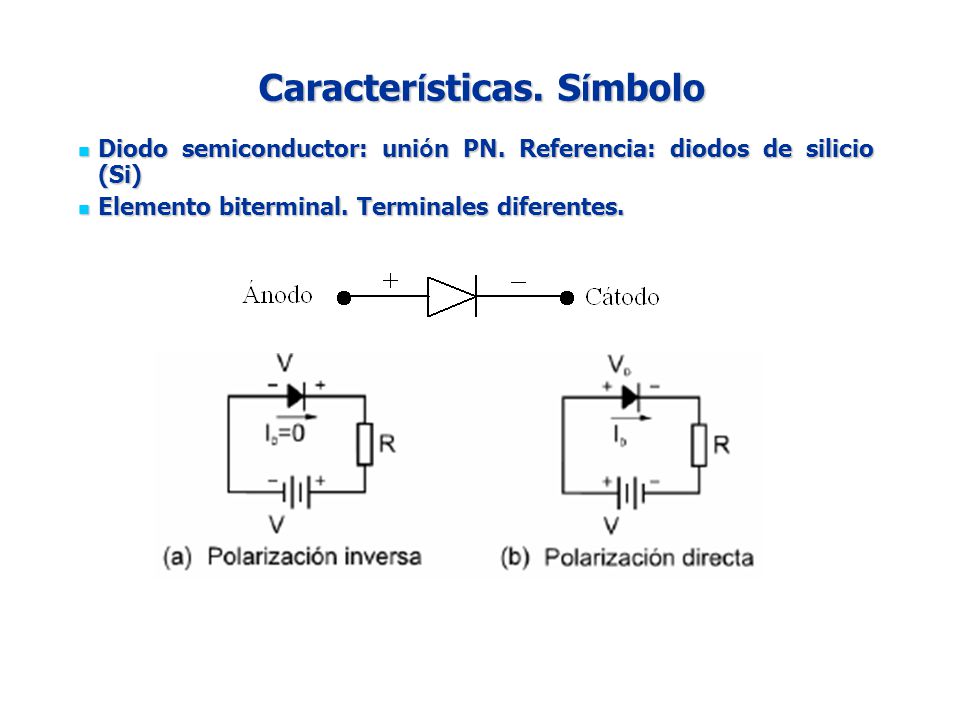

5 Características. Símbolo
Diodo semiconductor: unión PN. Referencia: diodos de silicio (Si) Elemento biterminal. Terminales diferentes.

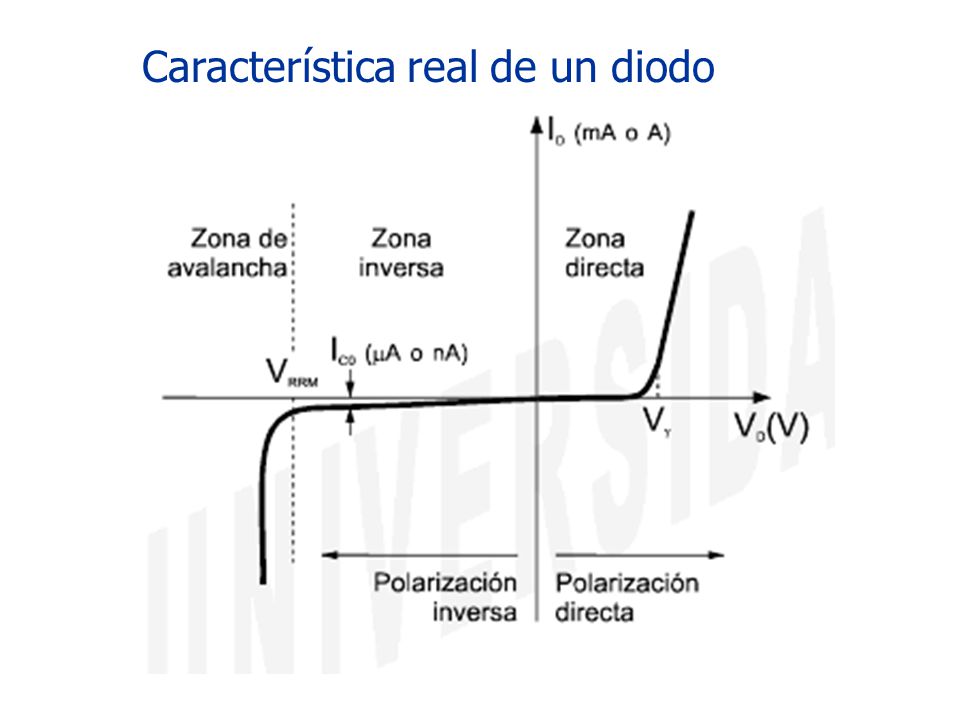

6 Característica real de un diodo

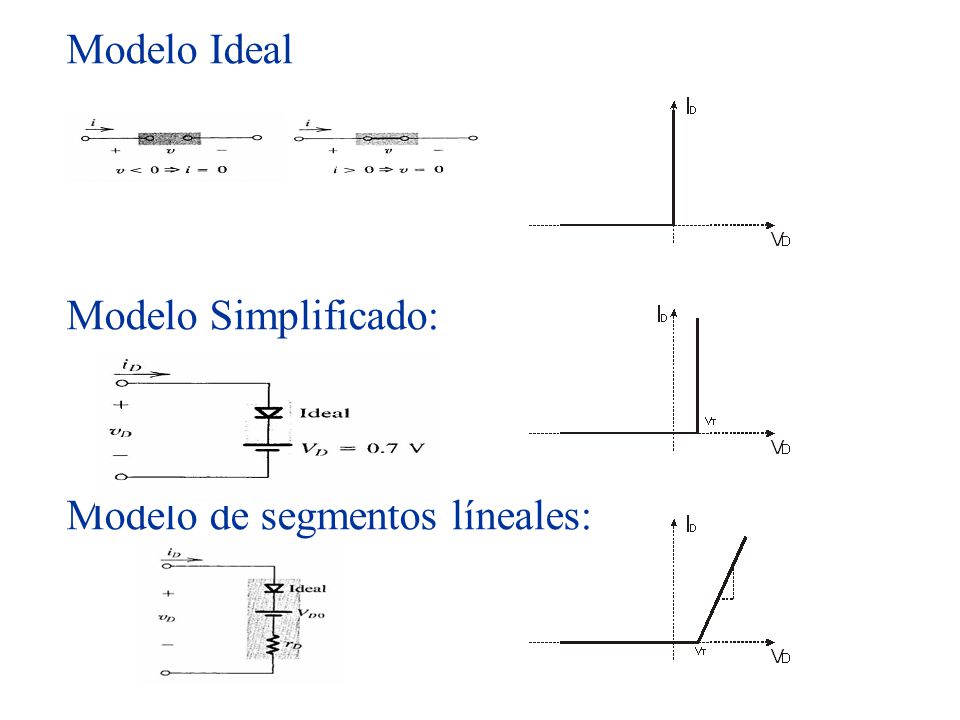

7 Modelo de segmentos líneales:
Modelado de diodos Modelo Ideal: Modelo Simplificado: Modelo de segmentos líneales:

8

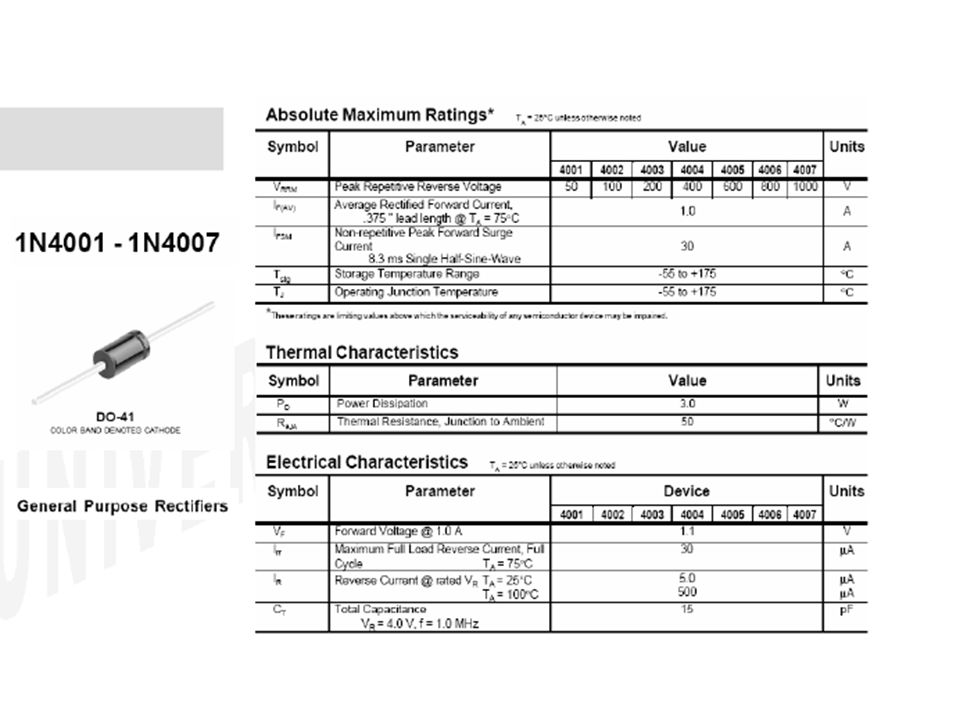

9

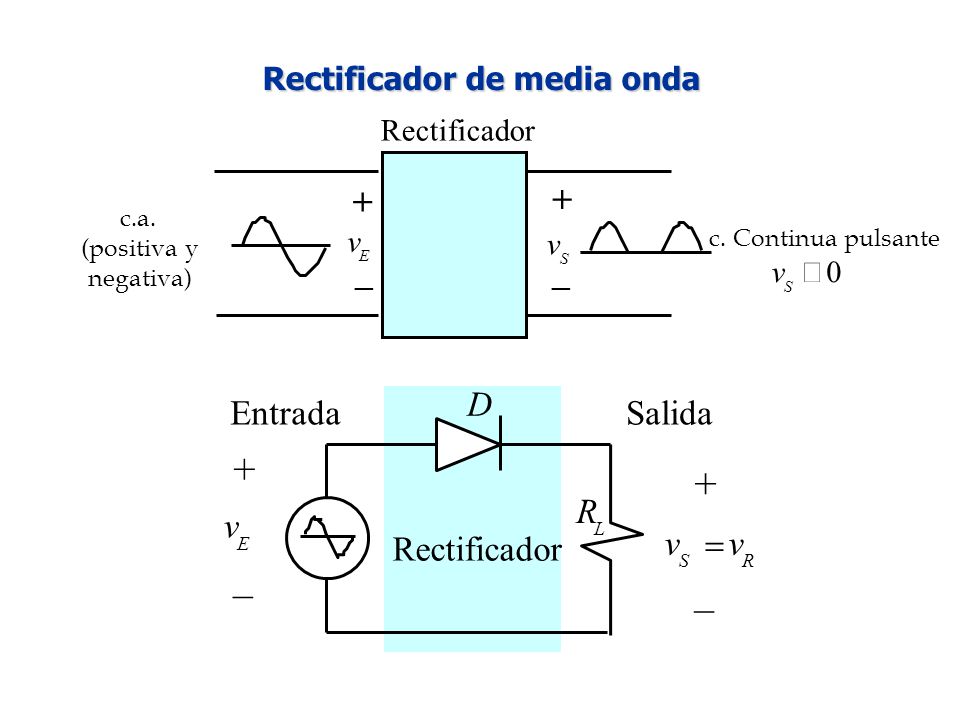

10 Rectificador de media onda
(positiva y negativa) c. Continua pulsante + – Rectificador v E S D + Entrada Salida Rectificador – v E S = R L

11 1.- VE> 0  i > 0 0 ≤ t ≤ T/2 + –
D + – R L v S = E i 2.- VE < 0  i = 0 T/2≤ t ≤ T D + – R L v E i = S >0

12 T 2 v E S t

13 Rectificador de onda completa punto medio

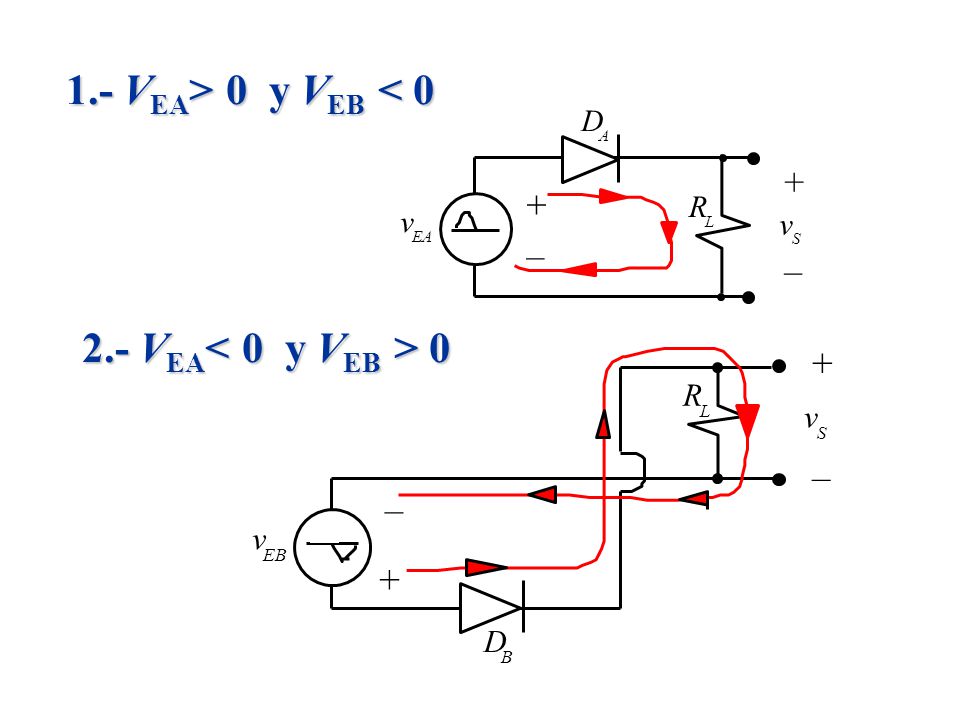

14 1.- VEA> 0 y VEB < 0 2.- VEA< 0 y VEB > 0 + – – + + + – –
D A + + R L v v EA – S – 2.- VEA< 0 y VEB > 0 + R L v S – – v EB + D B

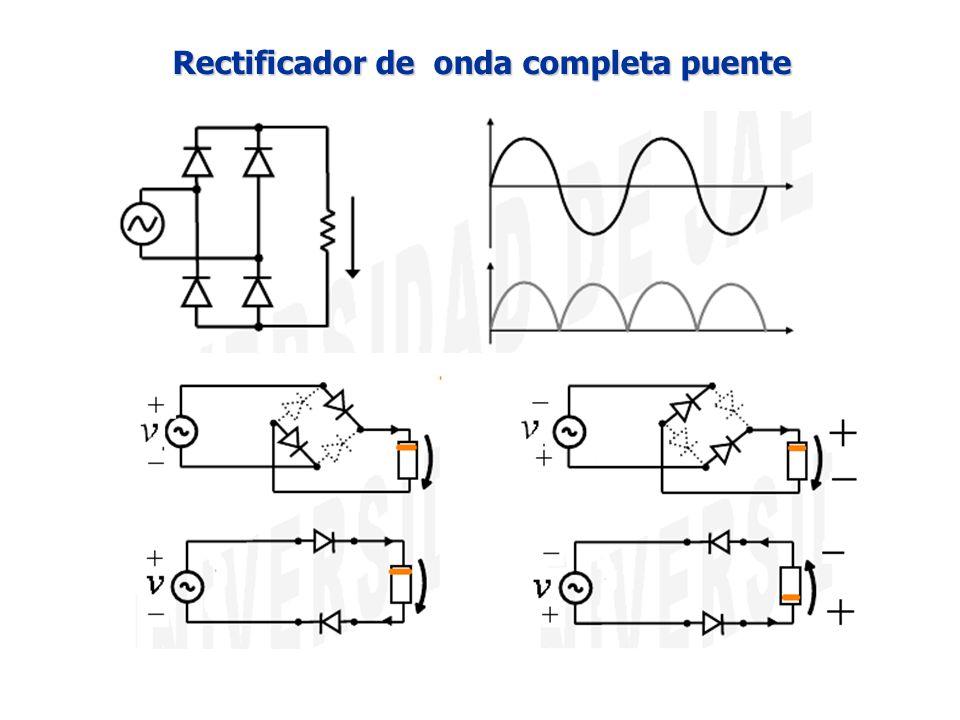

15 Rectificador de onda completa puente

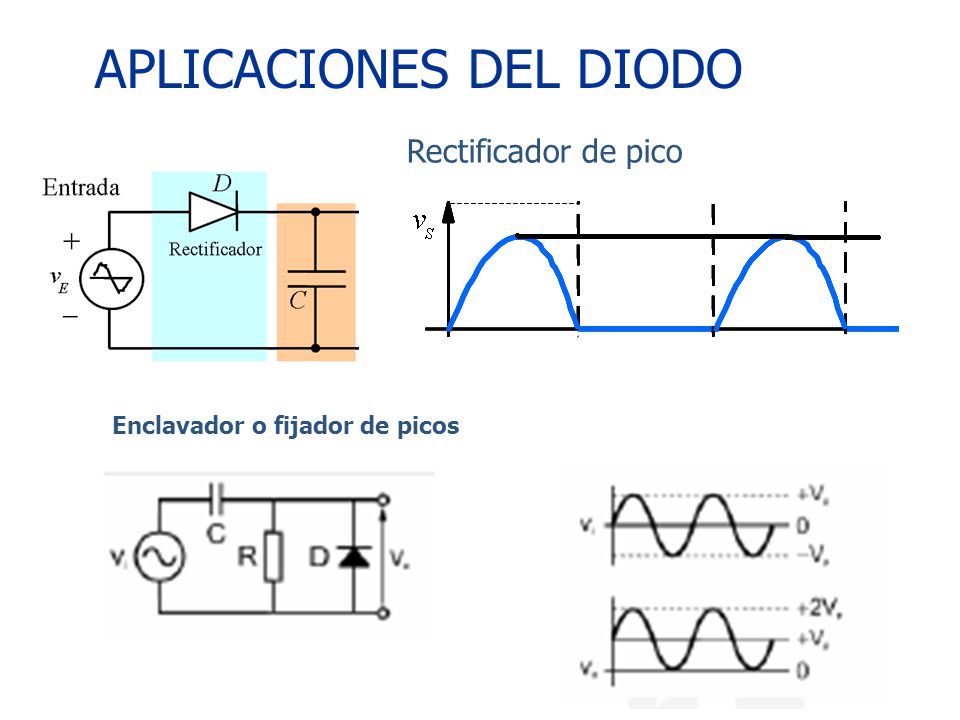

16 APLICACIONES DEL DIODO
Rectificador de pico Enclavador o fijador de picos

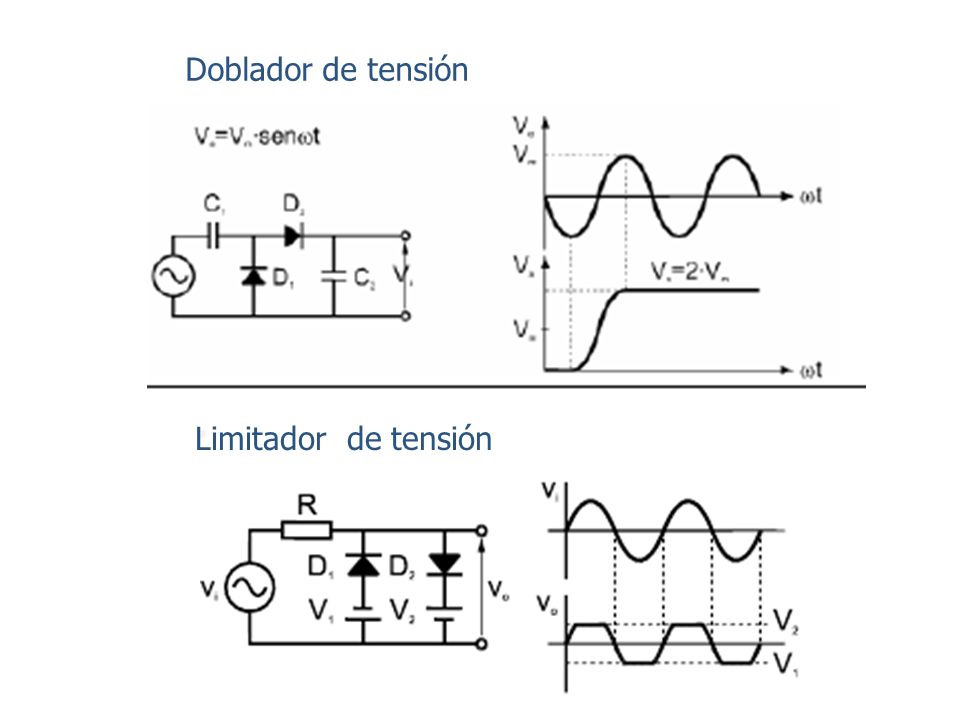

17 Doblador de tensión Limitador de tensión

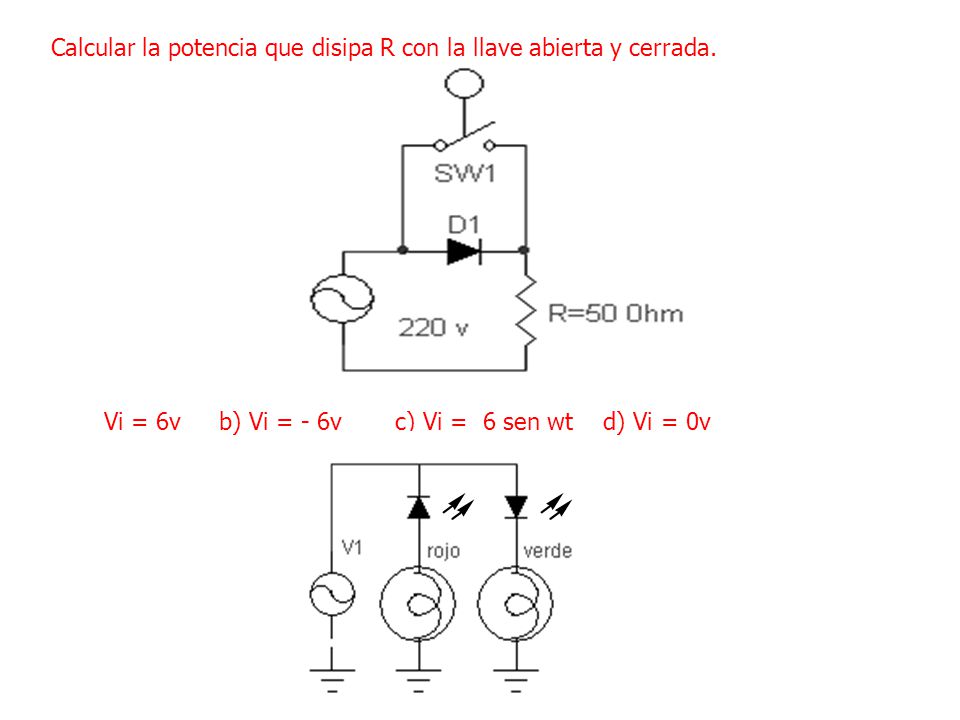

18 Calcular la potencia que disipa R con la llave abierta y cerrada.
Vi = 6v b) Vi = - 6v c) Vi = 6 sen wt d) Vi = 0v

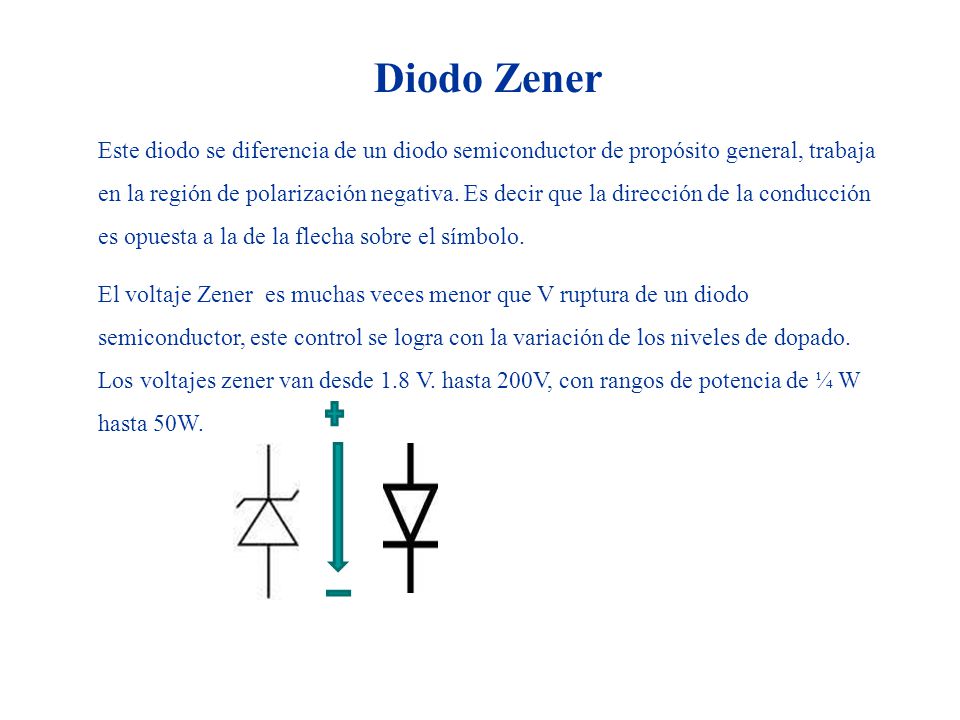

19 Diodo Zener Este diodo se diferencia de un diodo semiconductor de propósito general, trabaja en la región de polarización negativa. Es decir que la dirección de la conducción es opuesta a la de la flecha sobre el símbolo. El voltaje Zener es muchas veces menor que V ruptura de un diodo semiconductor, este control se logra con la variación de los niveles de dopado. Los voltajes zener van desde 1.8 V. hasta 200V, con rangos de potencia de ¼ W hasta 50W.

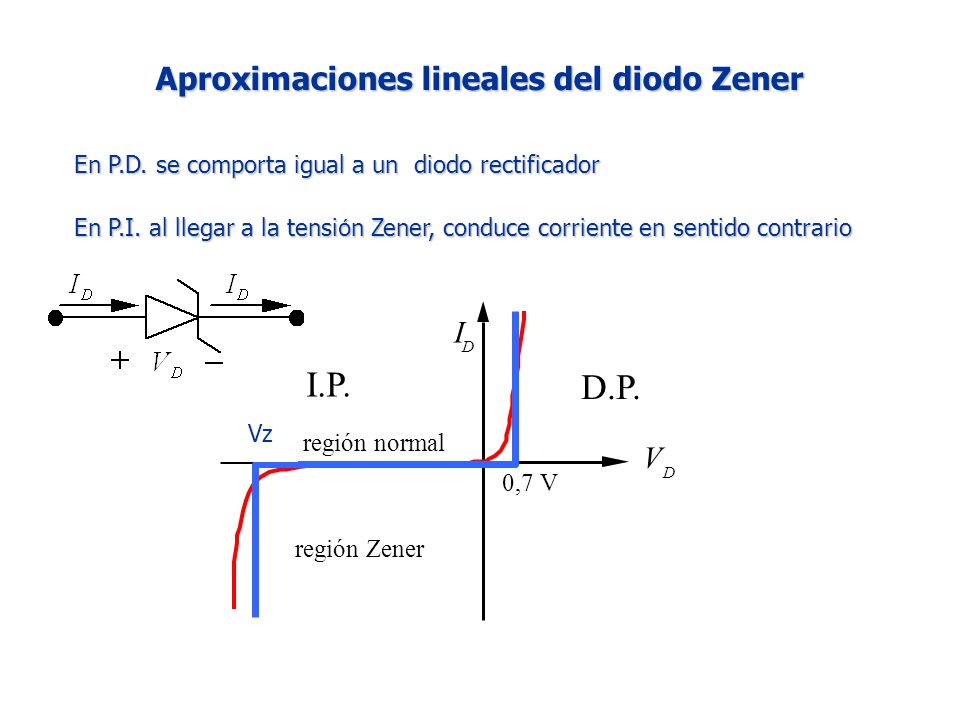

20 Aproximaciones lineales del diodo Zener
En P.D. se comporta igual a un diodo rectificador En P.I. al llegar a la tensión Zener, conduce corriente en sentido contrario D.P. 0,7 V región Zener región normal I.P. V D - Z I D Vz

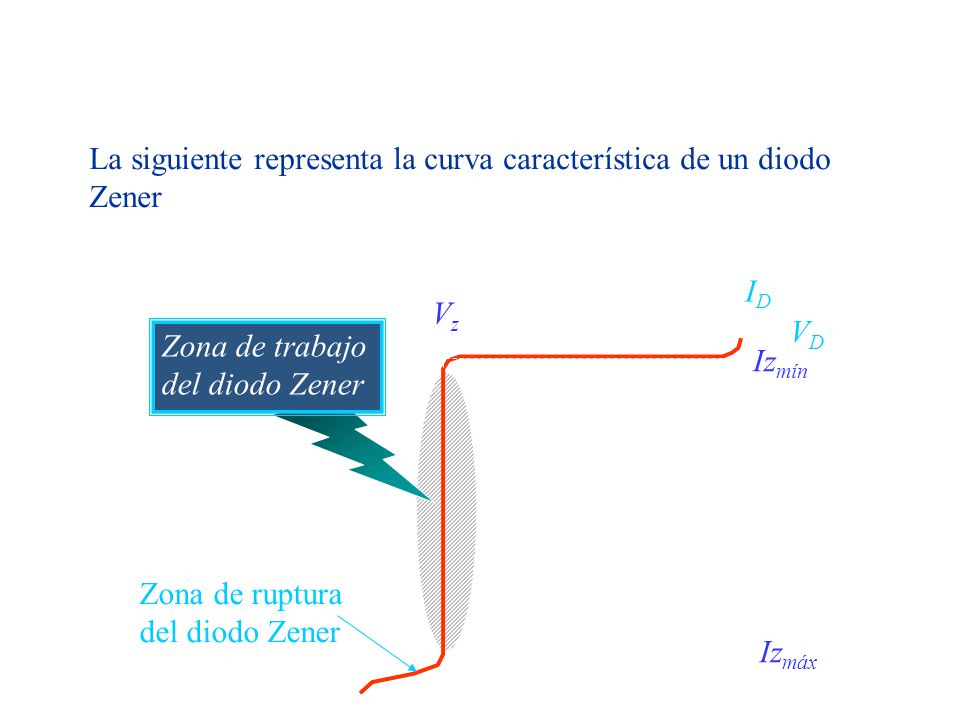

21 La siguiente representa la curva característica de un diodo Zener:
ID VD Vz Zona de trabajo del diodo Zener Izmín Zona de ruptura del diodo Zener Izmáx

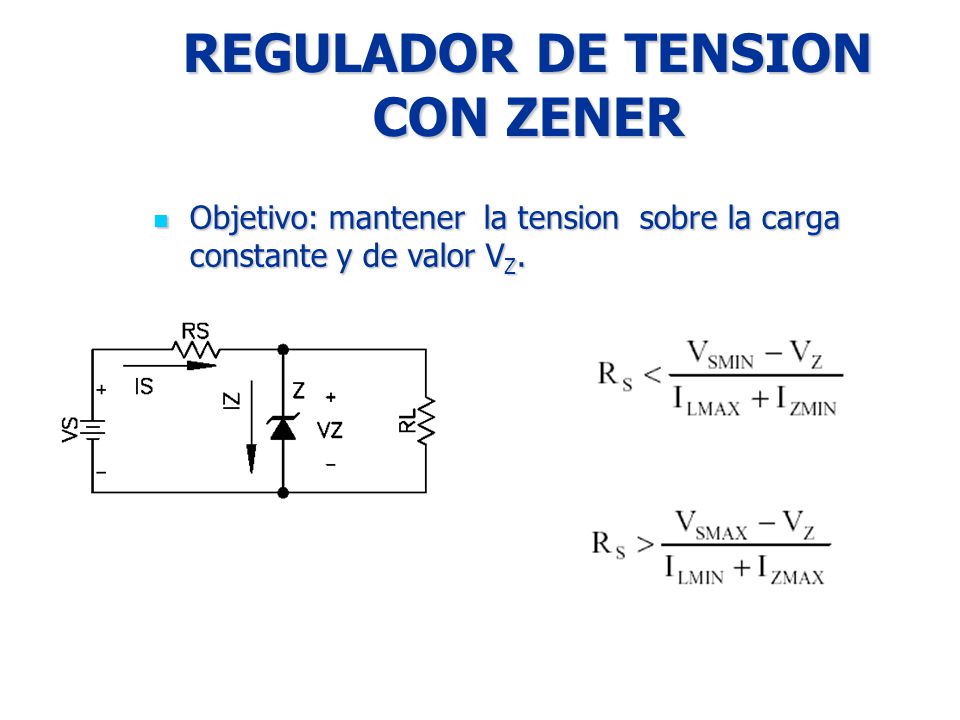

22 REGULADOR DE TENSION CON ZENER
Objetivo: mantener la tension sobre la carga constante y de valor VZ. Garante a corrente mínima para a carga:
