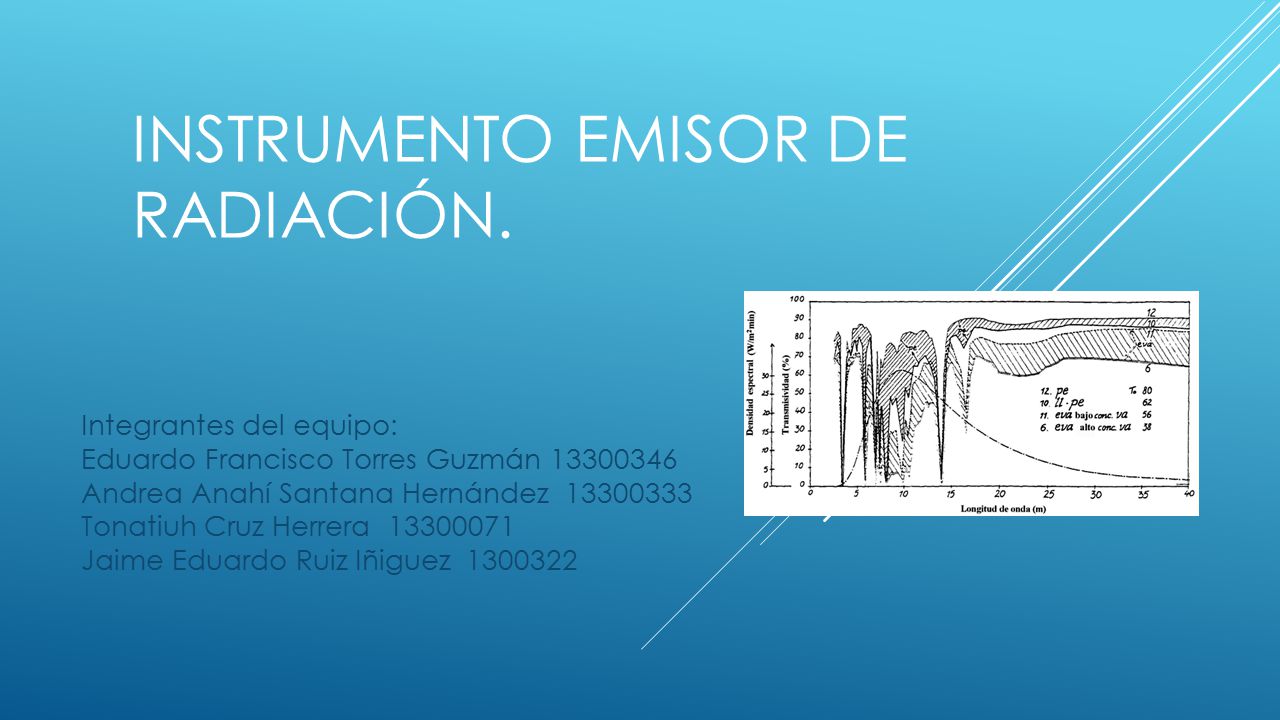

1 INSTRUMENTO EMISOR DE RADIACIÓN. Integrantes del equipo: Eduardo Francisco Torres Guzmán 13300346 Andrea Anahí Santana Hernández 13300333 Tonatiuh Cruz Herrera 13300071 Jaime Eduardo Ruiz Iñiguez 1300322

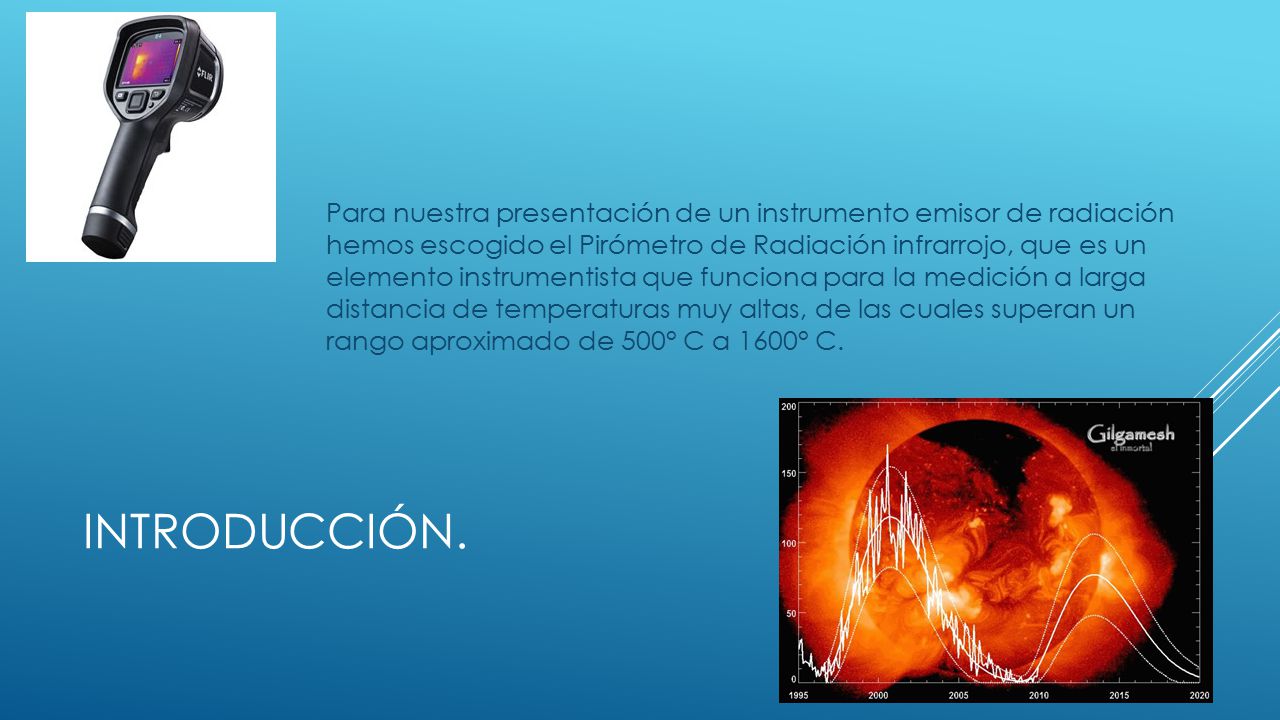

2 INTRODUCCIÓN. Para nuestra presentación de un instrumento emisor de radiación hemos escogido el Pirómetro de Radiación infrarrojo, que es un elemento instrumentista que funciona para la medición a larga distancia de temperaturas muy altas, de las cuales superan un rango aproximado de 500° C a 1600° C.

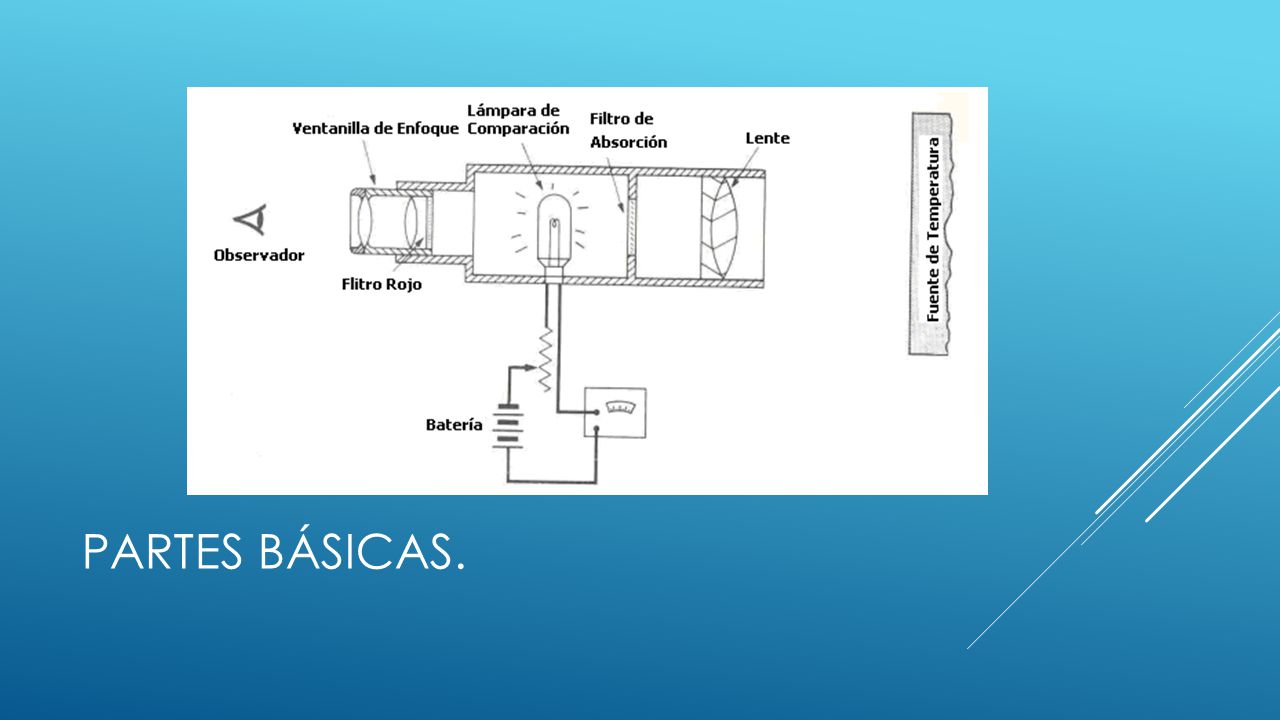

3 PARTES BÁSICAS.

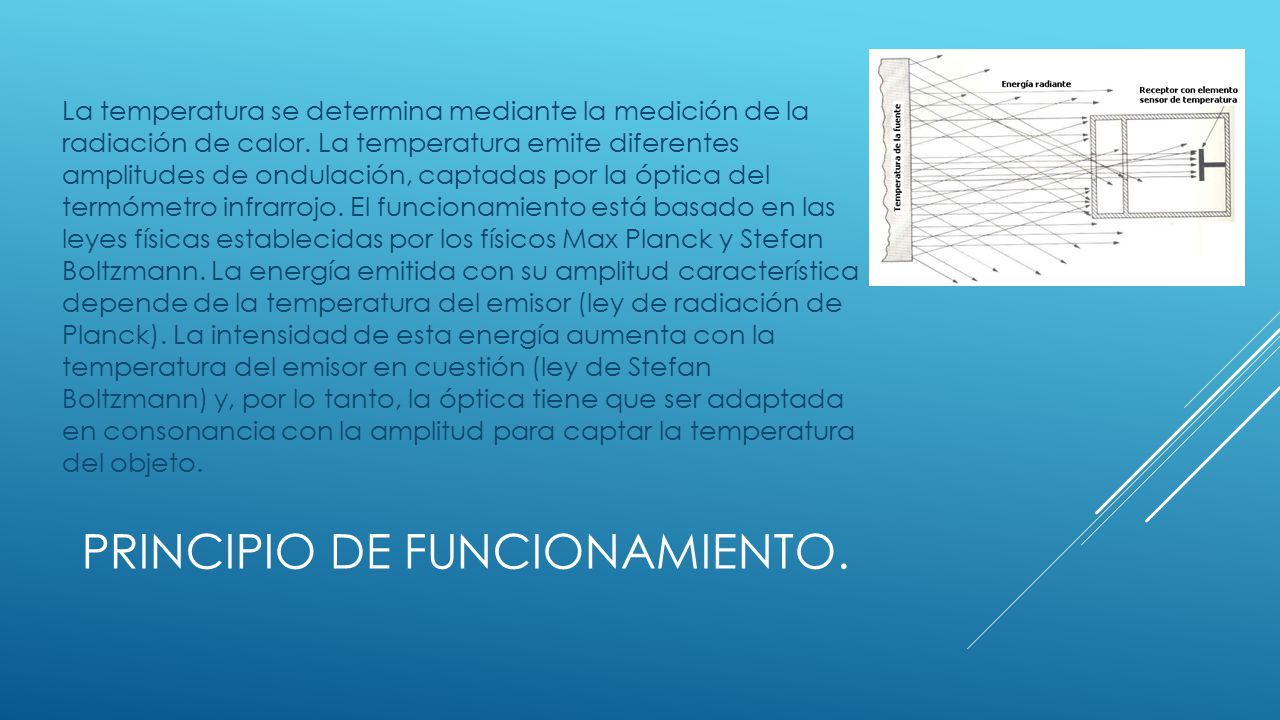

4 PRINCIPIO DE FUNCIONAMIENTO. La temperatura se determina mediante la medición de la radiación de calor. La temperatura emite diferentes amplitudes de ondulación, captadas por la óptica del termómetro infrarrojo. El funcionamiento está basado en las leyes físicas establecidas por los físicos Max Planck y Stefan Boltzmann. La energía emitida con su amplitud característica depende de la temperatura del emisor (ley de radiación de Planck). La intensidad de esta energía aumenta con la temperatura del emisor en cuestión (ley de Stefan Boltzmann) y, por lo tanto, la óptica tiene que ser adaptada en consonancia con la amplitud para captar la temperatura del objeto.

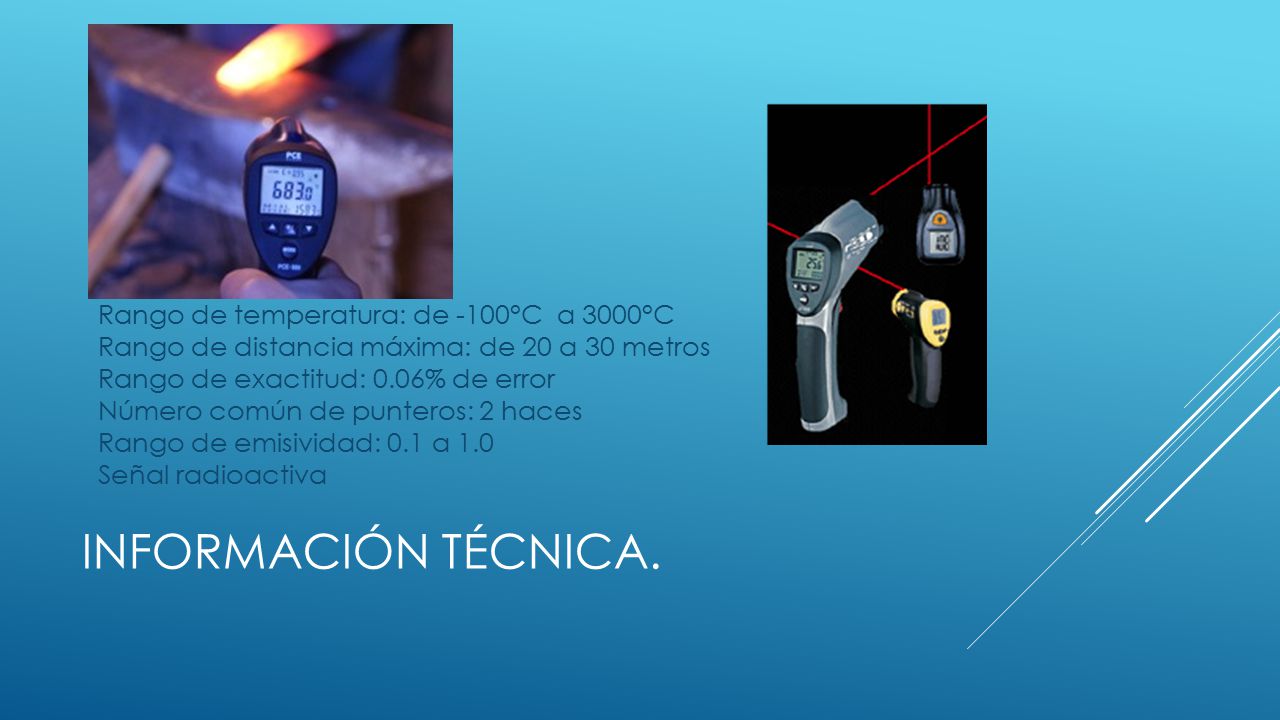

5 INFORMACIÓN TÉCNICA. Rango de temperatura: de -100°C a 3000°C Rango de distancia máxima: de 20 a 30 metros Rango de exactitud: 0.06% de error Número común de punteros: 2 haces Rango de emisividad: 0.1 a 1.0 Señal radioactiva

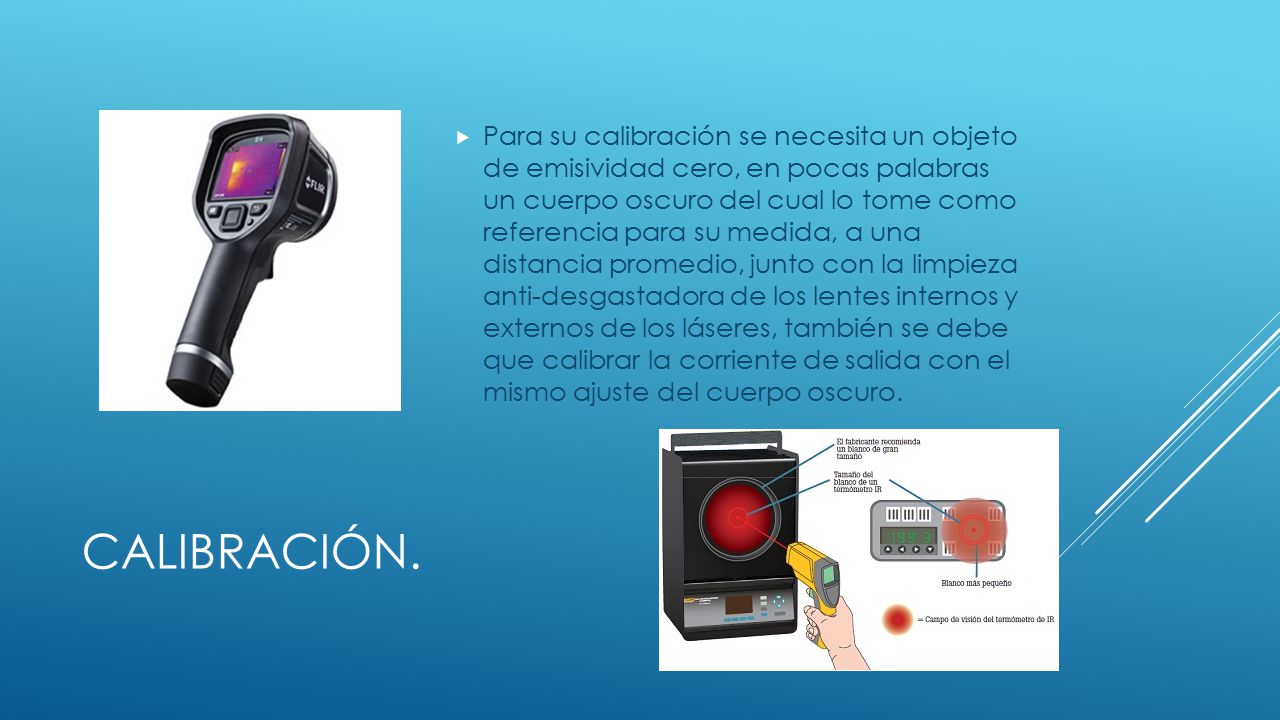

6 CALIBRACIÓN.  Para su calibración se necesita un objeto de emisividad cero, en pocas palabras un cuerpo oscuro del cual lo tome como referencia para su medida, a una distancia promedio, junto con la limpieza anti-desgastadora de los lentes internos y externos de los láseres, también se debe que calibrar la corriente de salida con el mismo ajuste del cuerpo oscuro.

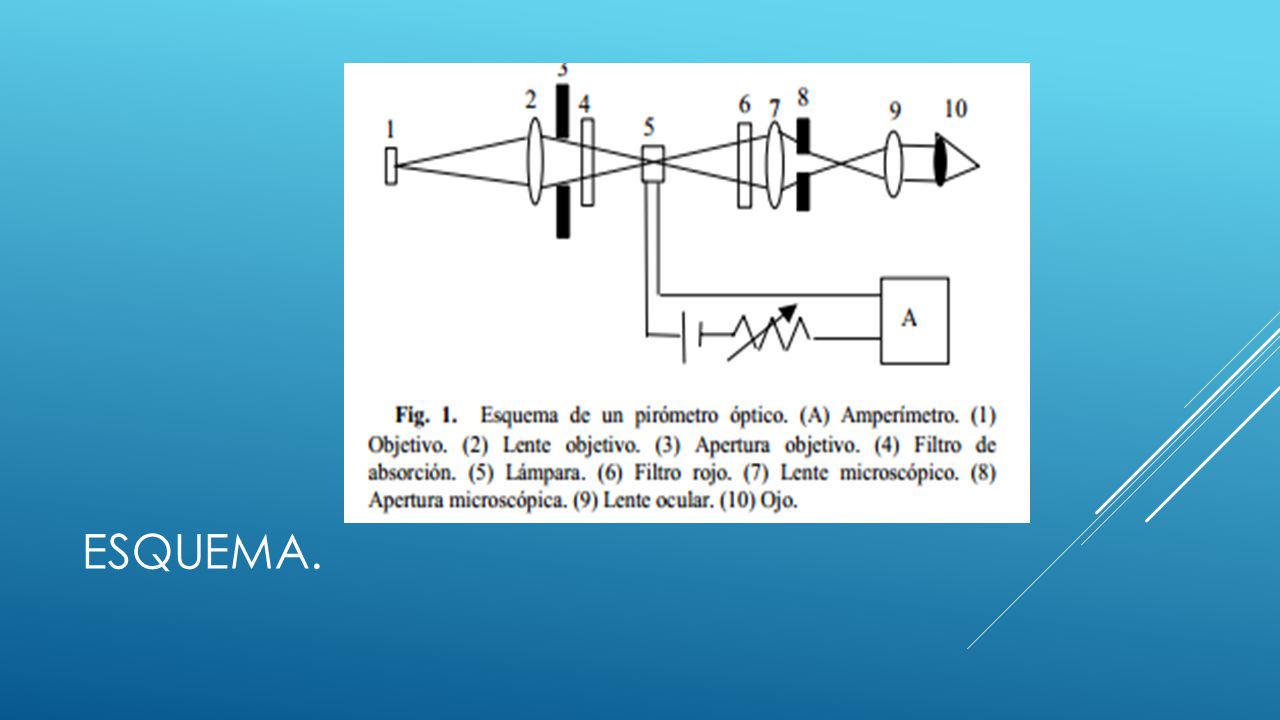

7 ESQUEMA.

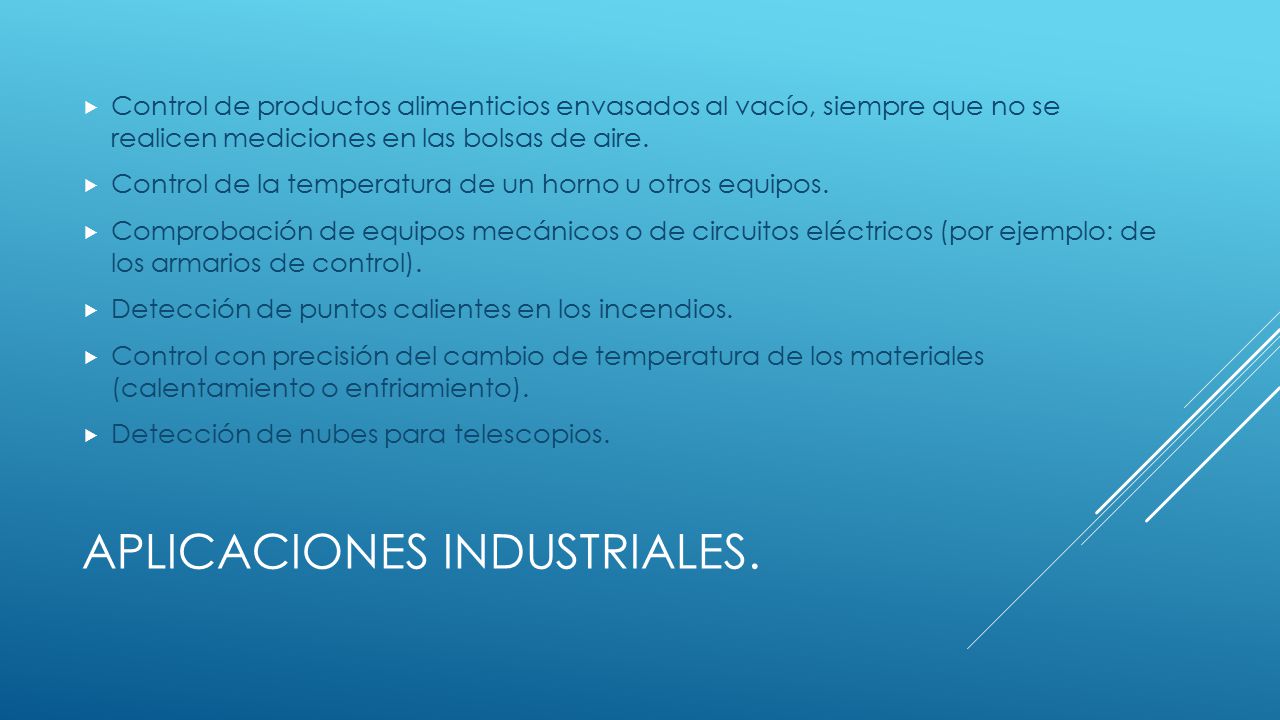

8 APLICACIONES INDUSTRIALES.  Control de productos alimenticios envasados al vacío, siempre que no se realicen mediciones en las bolsas de aire.  Control de la temperatura de un horno u otros equipos.  Comprobación de equipos mecánicos o de circuitos eléctricos (por ejemplo: de los armarios de control).  Detección de puntos calientes en los incendios.  Control con precisión del cambio de temperatura de los materiales (calentamiento o enfriamiento).  Detección de nubes para telescopios.

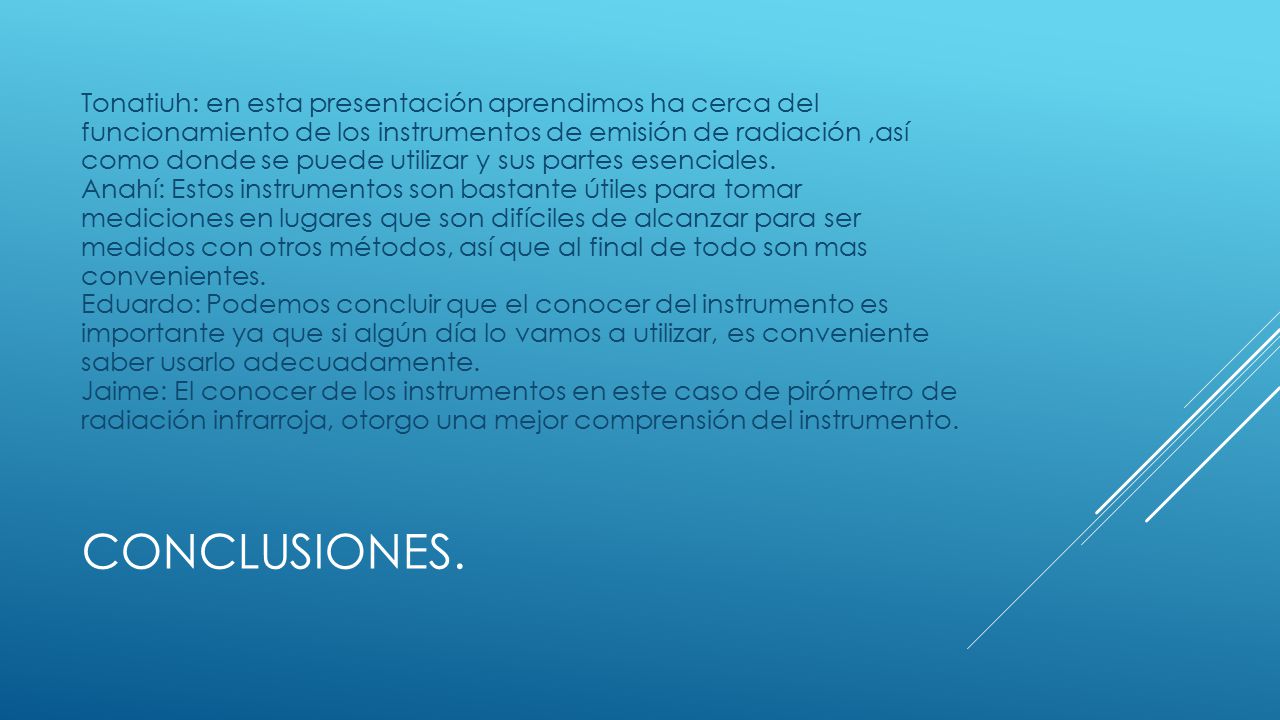

9 CONCLUSIONES. Tonatiuh: en esta presentación aprendimos ha cerca del funcionamiento de los instrumentos de emisión de radiación,así como donde se puede utilizar y sus partes esenciales. Anahí: Estos instrumentos son bastante útiles para tomar mediciones en lugares que son difíciles de alcanzar para ser medidos con otros métodos, así que al final de todo son mas convenientes. Eduardo: Podemos concluir que el conocer del instrumento es importante ya que si algún día lo vamos a utilizar, es conveniente saber usarlo adecuadamente. Jaime: El conocer de los instrumentos en este caso de pirómetro de radiación infrarroja, otorgo una mejor comprensión del instrumento.

10 BIBLIOGRAFÍAS Y FOTO  www.wika.com.ar/upload/TA_Jul09Automatica_es_es_13751.pdf www.wika.com.ar/upload/TA_Jul09Automatica_es_es_13751.pdf  es.slideshare.net/18794774/pirmetro  www.tecnoficio.com/optica/termometros_IR.php www.tecnoficio.com/optica/termometros_IR.php  www.calibracion.com.mx/calibracion-termometros.html
