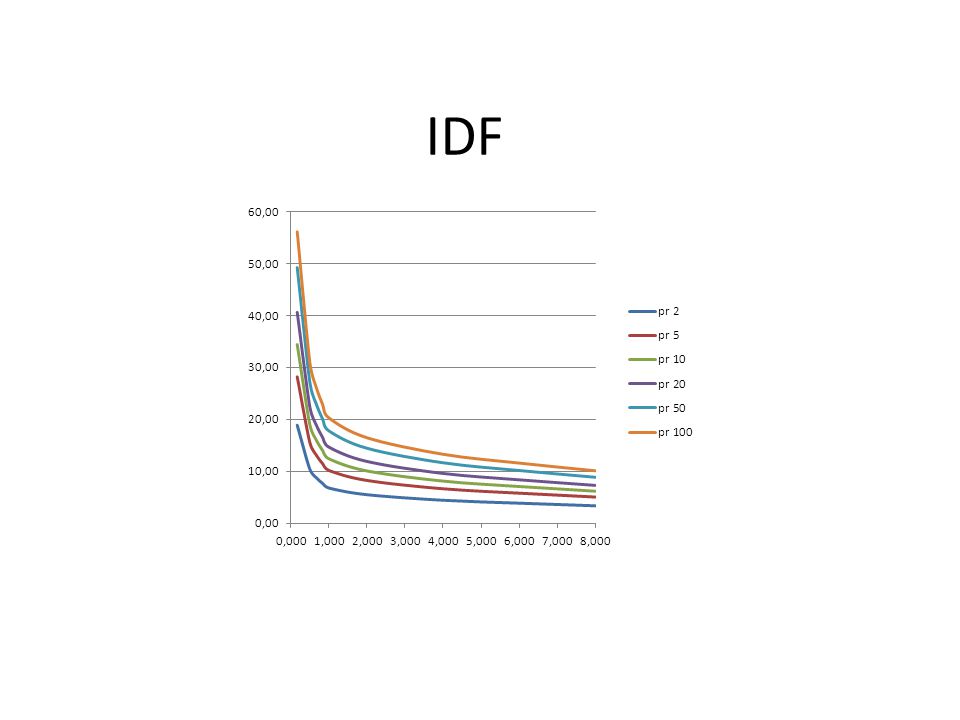

1 IDF

2 Curvas IDF I = 𝑷 𝑻 𝒕 𝒕 (mm/hora) 𝑃 𝑇 𝑡 =1,1∗ 𝑃𝐷 10 ∗ 𝐶𝐷 𝑡 * 𝐶𝐹 𝑇
𝑃 𝑇 𝑡 =1,1∗ 𝑃𝐷 10 ∗ 𝐶𝐷 𝑡 * 𝐶𝐹 𝑇 𝑃 𝑇 𝑡 = Lluvia de período de Retorno T y duración t horas 𝑃𝐷 10 = Lluvia máxima díaria de período de Retorno 10 𝐶𝐷 𝑡 = Coeficiente de duración t horas (1 a 24 horas) 𝐶𝐹 𝑇 Coeficiente de período de Retorno T I = 𝑷 𝑻 𝒕 𝒕 (mm/hora)

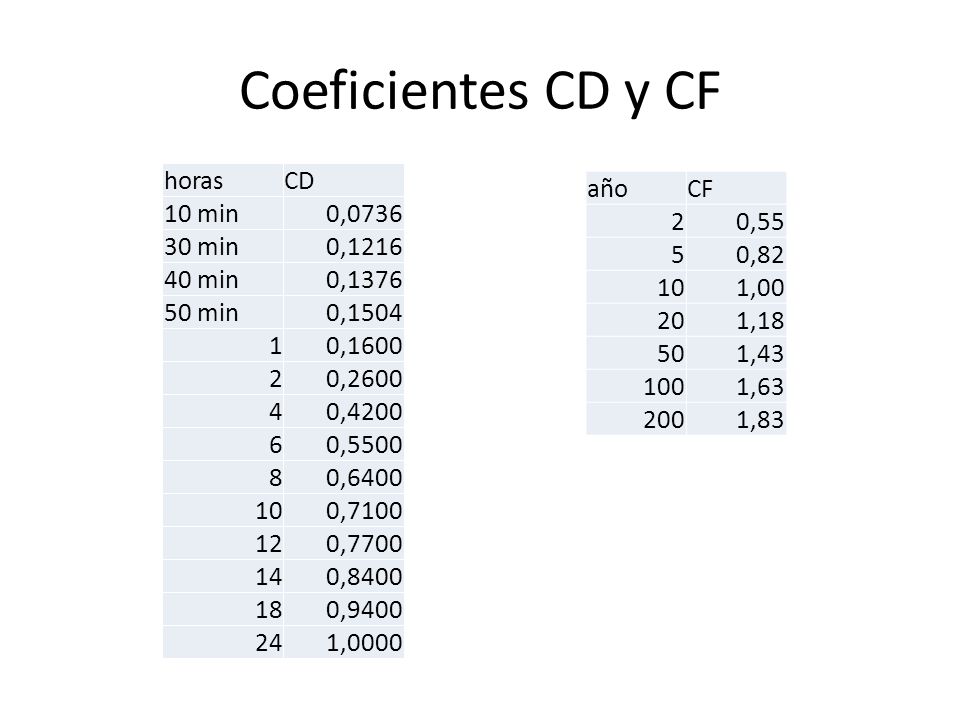

3 Coeficientes CD y CF horas CD 10 min 0,0736 30 min 0,1216 40 min
0,1376 50 min 0,1504 1 0,1600 2 0,2600 4 0,4200 6 0,5500 8 0,6400 10 0,7100 12 0,7700 14 0,8400 18 0,9400 24 1,0000 año CF 2 0,55 5 0,82 10 1,00 20 1,18 50 1,43 100 1,63 200 1,83

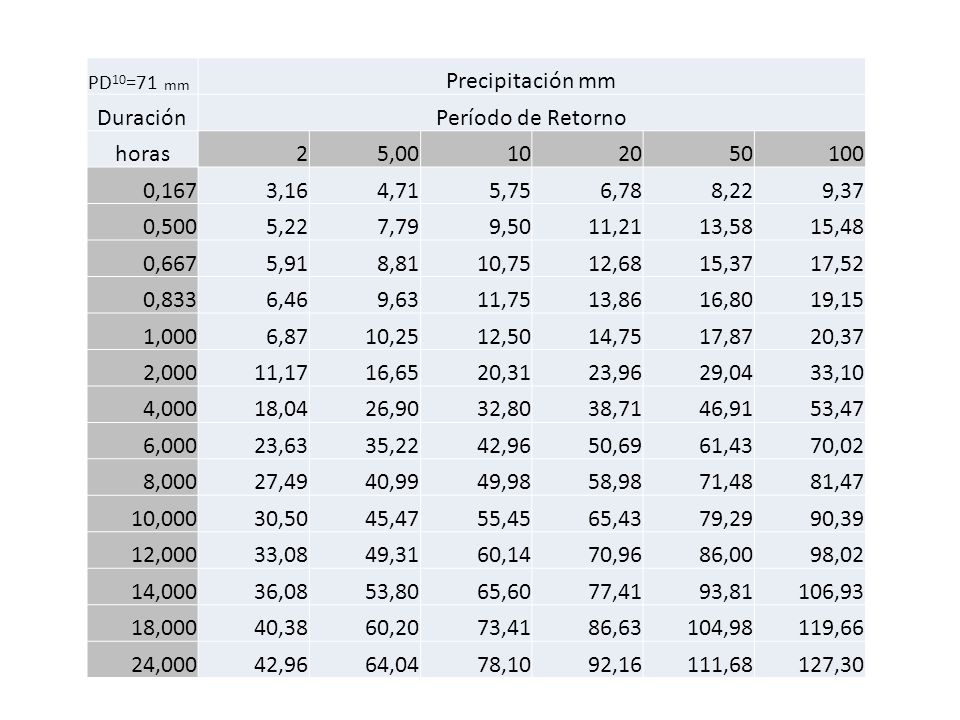

4 Precipitación mm Duración Período de Retorno horas 2 5,00 10 20 50 100
PD10=71 mm Precipitación mm Duración Período de Retorno horas 2 5,00 10 20 50 100 0,167 3,16 4,71 5,75 6,78 8,22 9,37 0,500 5,22 7,79 9,50 11,21 13,58 15,48 0,667 5,91 8,81 10,75 12,68 15,37 17,52 0,833 6,46 9,63 11,75 13,86 16,80 19,15 1,000 6,87 10,25 12,50 14,75 17,87 20,37 2,000 11,17 16,65 20,31 23,96 29,04 33,10 4,000 18,04 26,90 32,80 38,71 46,91 53,47 6,000 23,63 35,22 42,96 50,69 61,43 70,02 8,000 27,49 40,99 49,98 58,98 71,48 81,47 10,000 30,50 45,47 55,45 65,43 79,29 90,39 12,000 33,08 49,31 60,14 70,96 86,00 98,02 14,000 36,08 53,80 65,60 77,41 93,81 106,93 18,000 40,38 60,20 73,41 86,63 104,98 119,66 24,000 64,04 78,10 92,16 111,68 127,30

5 Intensidad mm/hora Duración Período de Retorno horas 2 5,00 10 20 50 100 0,167 18,97 28,28 34,49 40,70 49,32 56,22 0,500 10,45 15,58 18,99 22,41 27,16 30,96 0,667 8,87 13,22 16,12 19,02 23,05 26,28 0,833 7,75 11,56 14,10 16,63 20,16 22,98 1,000 6,87 10,25 12,50 14,75 17,87 20,37 2,000 5,58 8,33 10,15 11,98 14,52 16,55 4,000 4,51 6,72 8,20 9,68 11,73 13,37 6,000 3,94 5,87 7,16 8,45 10,24 11,67 8,000 3,44 5,12 6,25 7,37 8,93 10,18 10,000 3,05 4,55 5,55 6,54 7,93 9,04 12,000 2,76 4,11 5,01 5,91 7,17 8,17 14,000 2,58 3,84 4,69 5,53 6,70 7,64 18,000 2,24 3,34 4,08 4,81 5,83 6,65 24,000 1,79 2,67 3,25 4,65 5,30

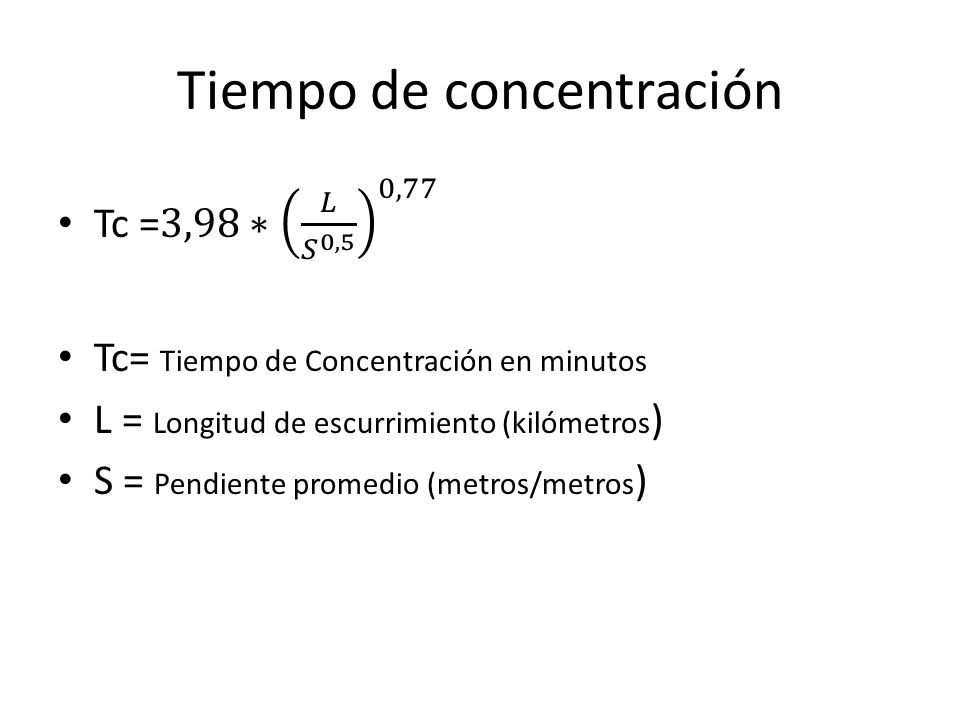

6 Tiempo de concentración
Tc =3,98∗ 𝐿 𝑆 0,5 0,77 Tc= Tiempo de Concentración en minutos L = Longitud de escurrimiento (kilómetros) S = Pendiente promedio (metros/metros)

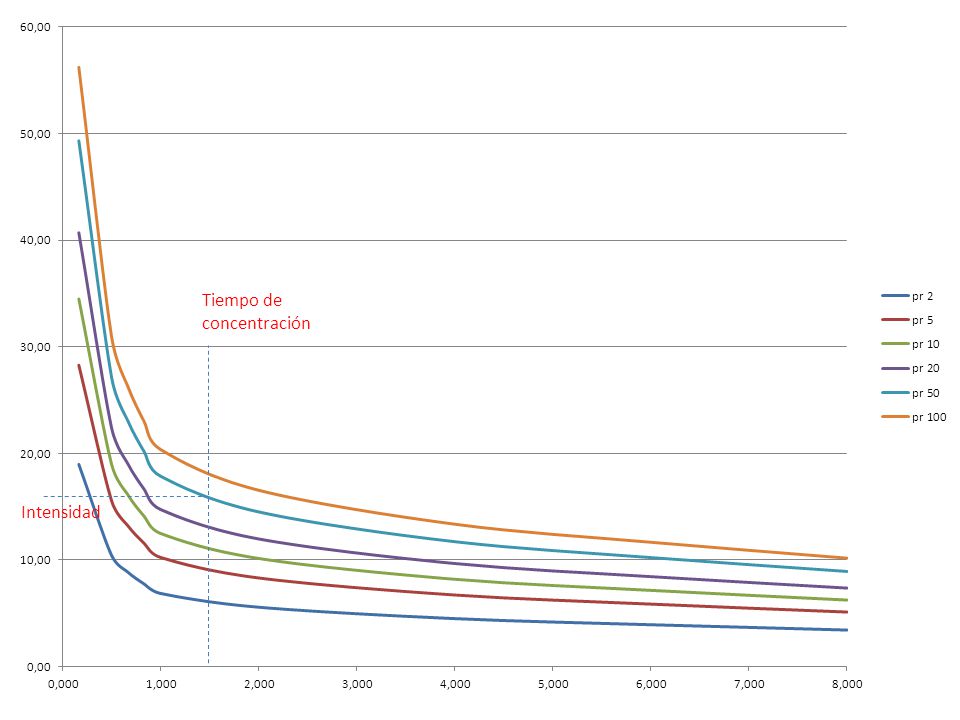

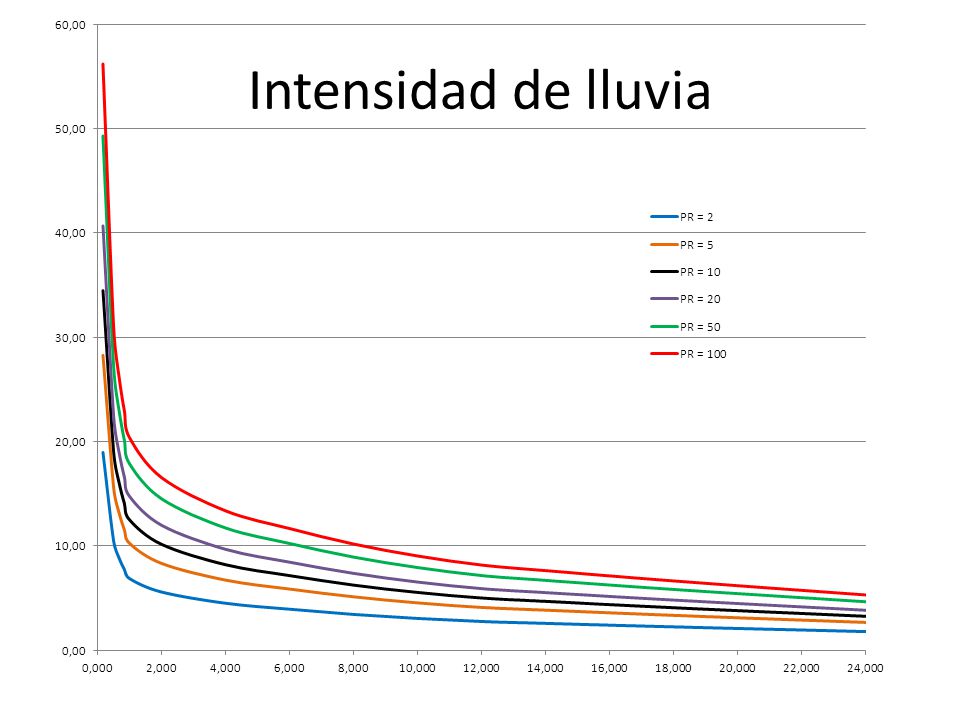

7 Intensidad de lluvia

8 Tiempo de concentración

9 Jardines y áreas verdes

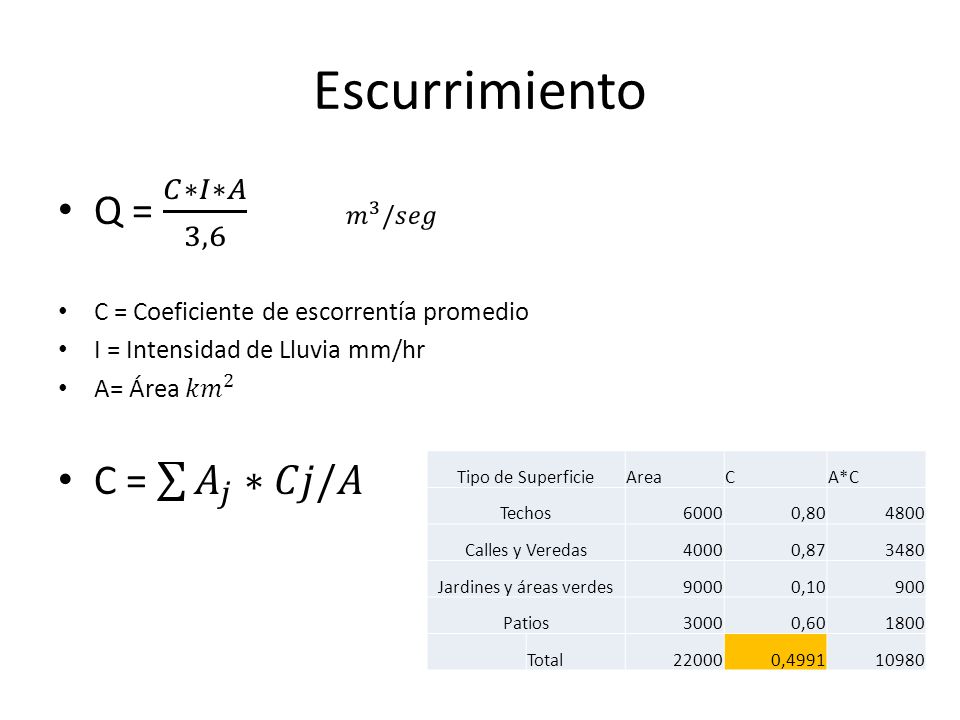

Escurrimiento Q = 𝐶∗𝐼∗𝐴 3,6 𝑚 3 /𝑠𝑒𝑔 C = Coeficiente de escorrentía promedio I = Intensidad de Lluvia mm/hr A= Área 𝑘𝑚 2 C = 𝐴 𝑗 ∗𝐶𝑗/𝐴 Tipo de Superficie Area C A*C Techos 6000 0,80 4800 Calles y Veredas 4000 0,87 3480 Jardines y áreas verdes 9000 0,10 900 Patios 3000 0,60 1800 Total 22000 0,4991 10980

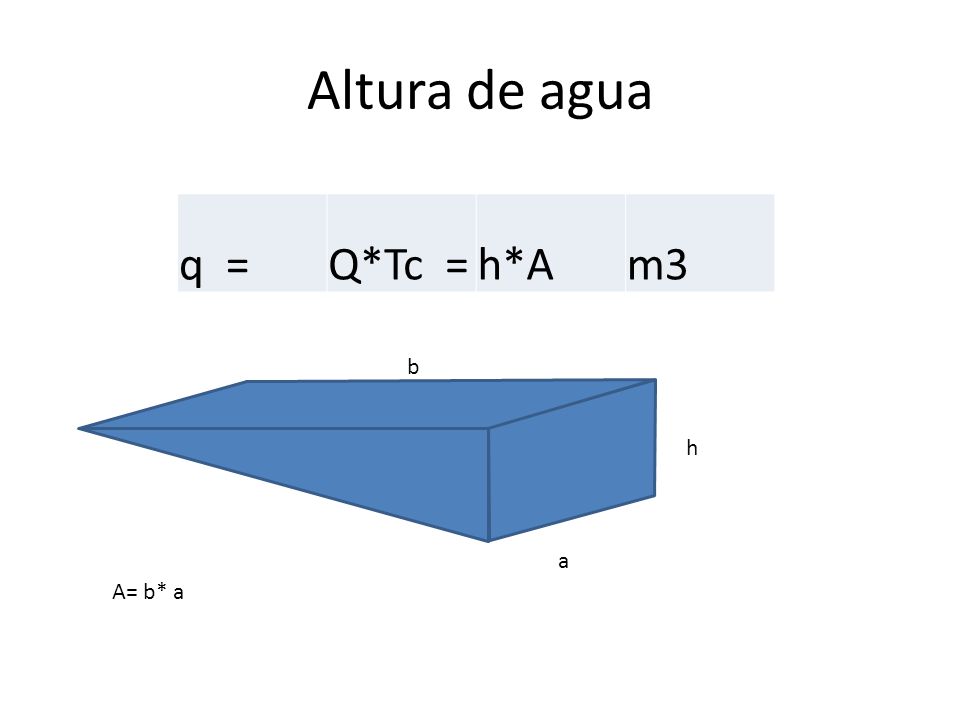

10 Altura de agua q = Q*Tc = h*A m3 b h a A= b* a
