1 Seminario “Técnico” 2008 1

2 Índice Modelo. Sistema de Numeración. Tipos de Maquinas Enhebrado.
Ajuste Altura de Barra de Aguja. Ajuste del Tiempo de la Aguja con el Looper. Ajuste del Excéntrico del Ovoide. Ajuste del guarda de Agujas. Ajuste Altura de Dientes. Ajuste del retenedor del hilo Ajuste del tira hilos 2

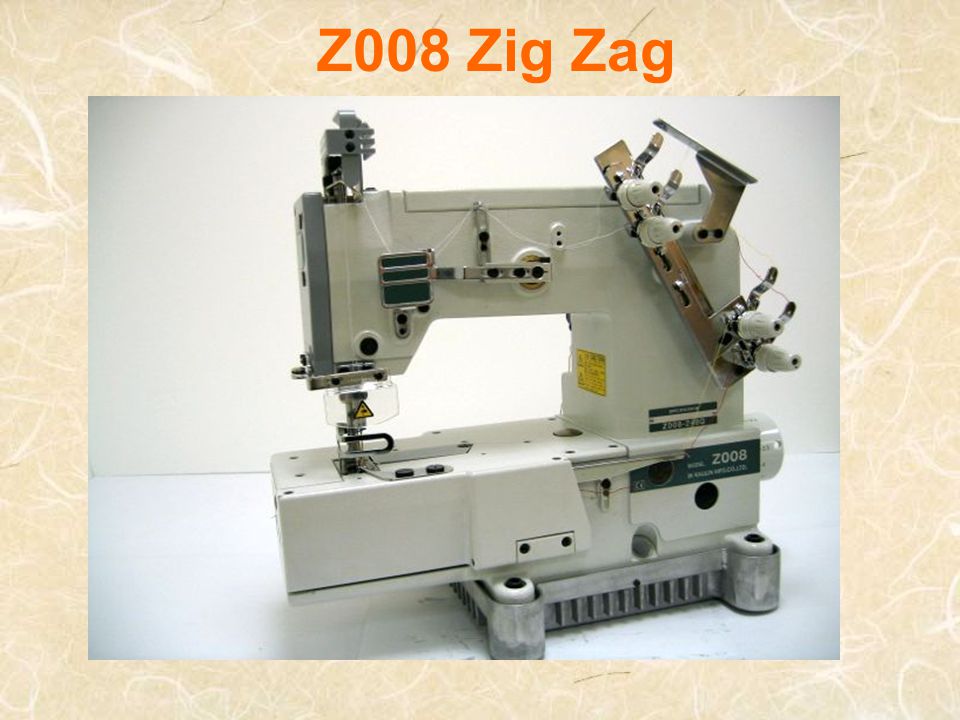

3 Z008 Zig Zag 3

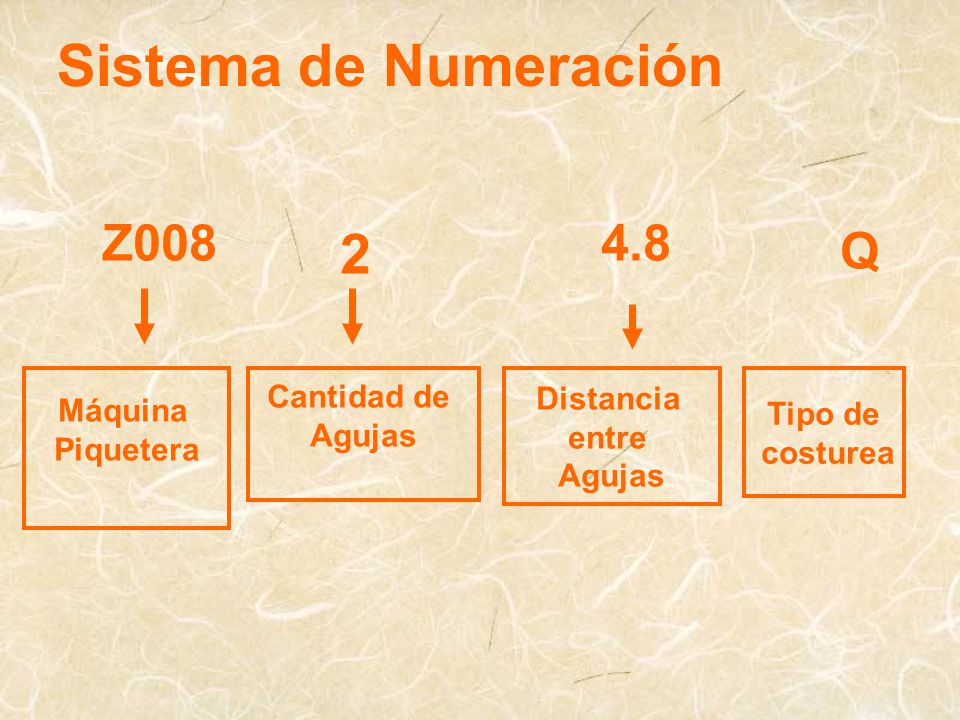

4 Sistema de Numeración 2 Z008 4.8 Q Cantidad de Distancia Máquina
Piquetera Cantidad de Agujas Distancia entre Agujas Tipo de costurea 4

5 Enhebrado 5

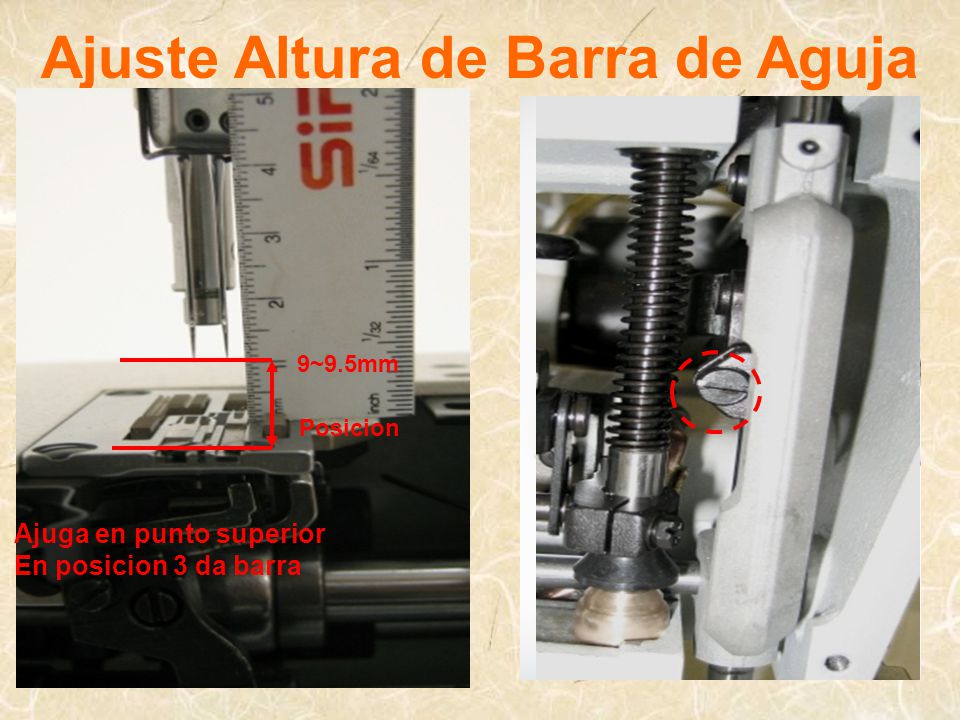

6 Ajuste Altura de Barra de Aguja
9~9.5mm Posicion Ajuga en punto superior En posicion 3 da barra 6

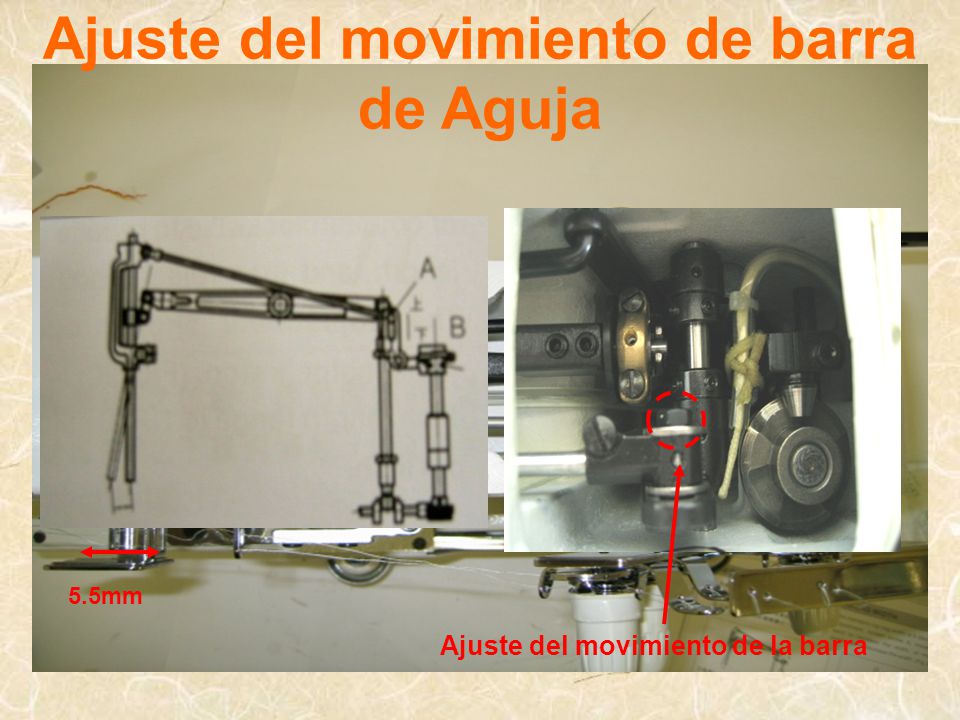

7 Ajuste del movimiento de barra de Aguja
5.5mm Ajuste del movimiento de la barra

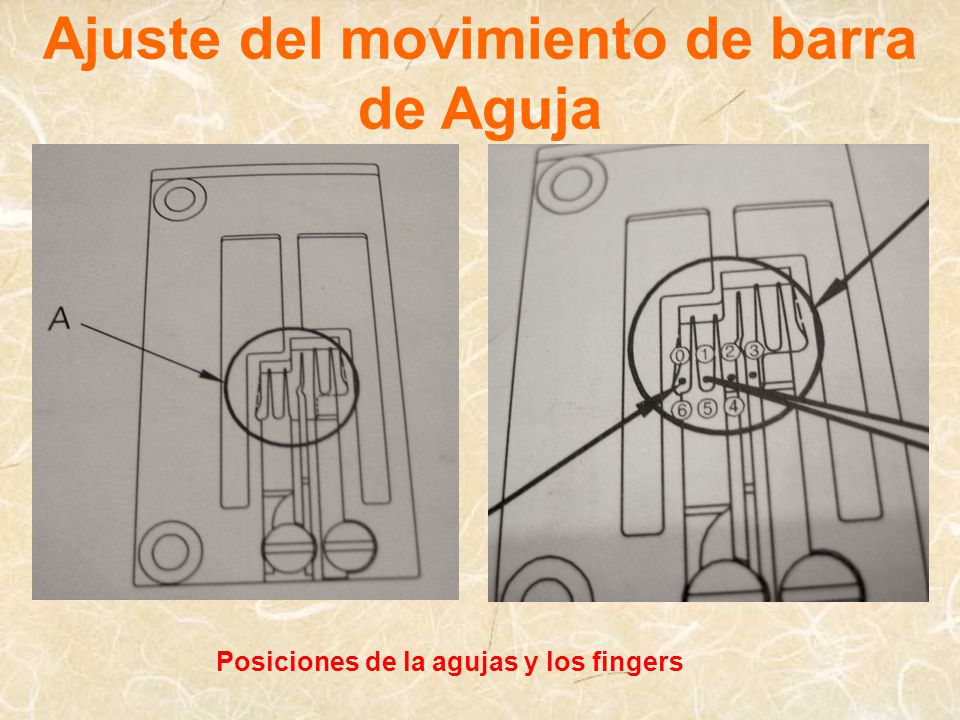

8 Ajuste del movimiento de barra de Aguja
Posiciones de la agujas y los fingers

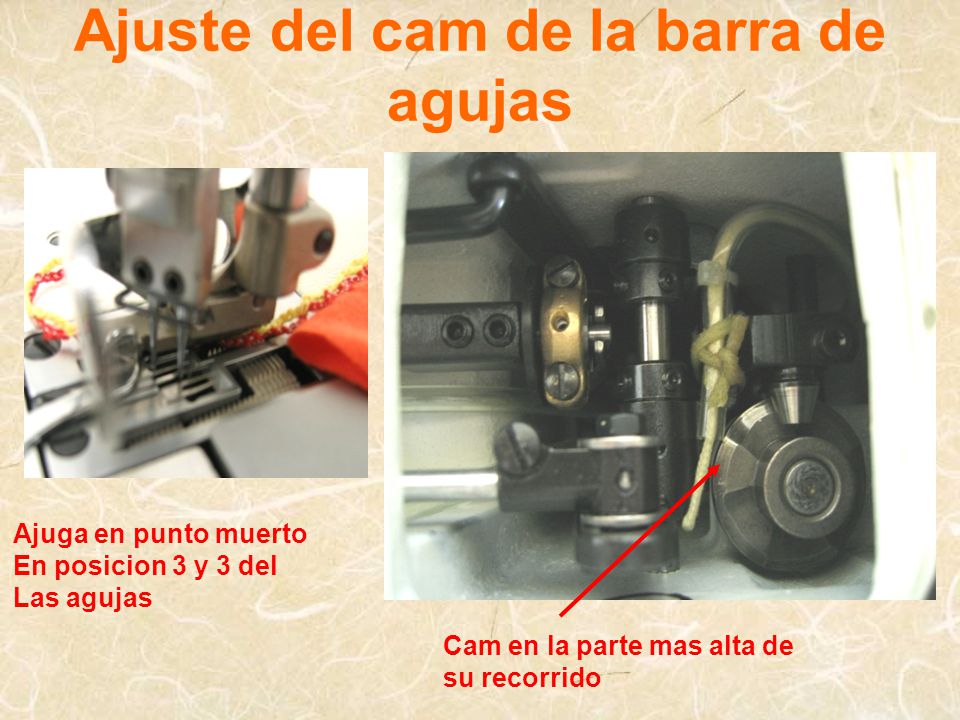

9 Ajuste del cam de la barra de agujas
Ajuga en punto muerto En posicion 3 y 3 del Las agujas Cam en la parte mas alta de su recorrido 9

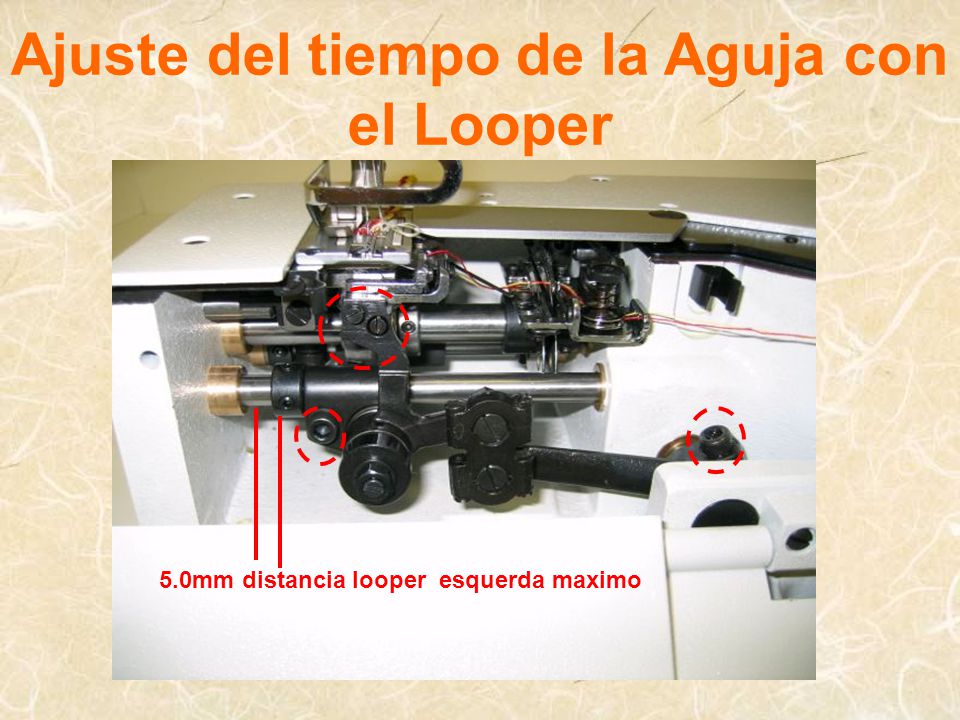

10 Ajuste del tiempo de la Aguja con el Looper
5.0mm distancia looper esquerda maximo

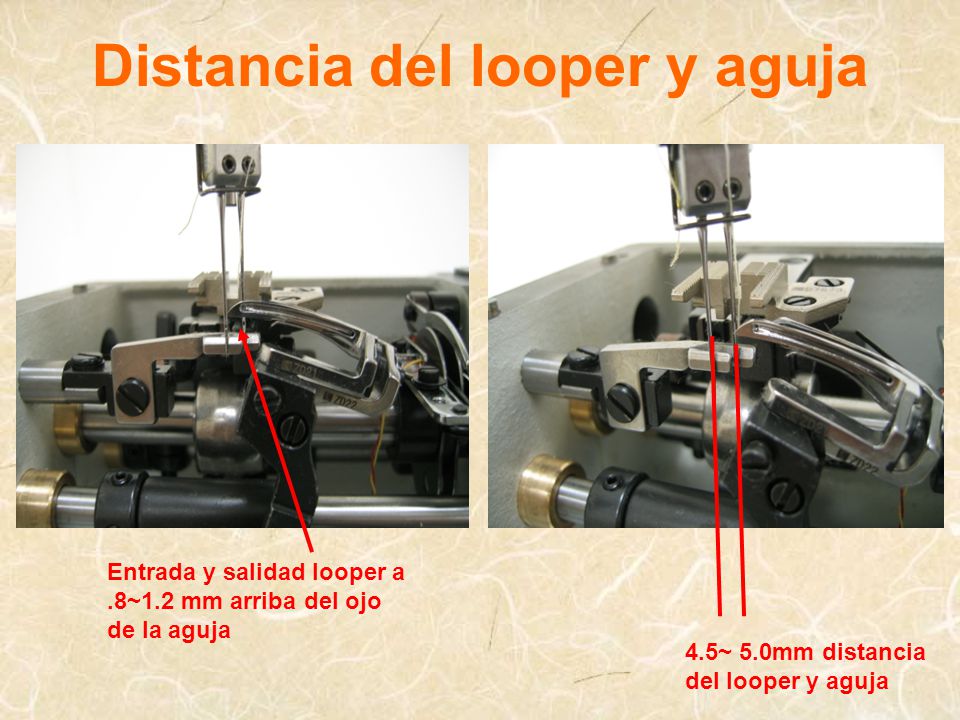

11 Distancia del looper y aguja
Entrada y salidad looper a .8~1.2 mm arriba del ojo de la aguja 4.5~ 5.0mm distancia del looper y aguja 11

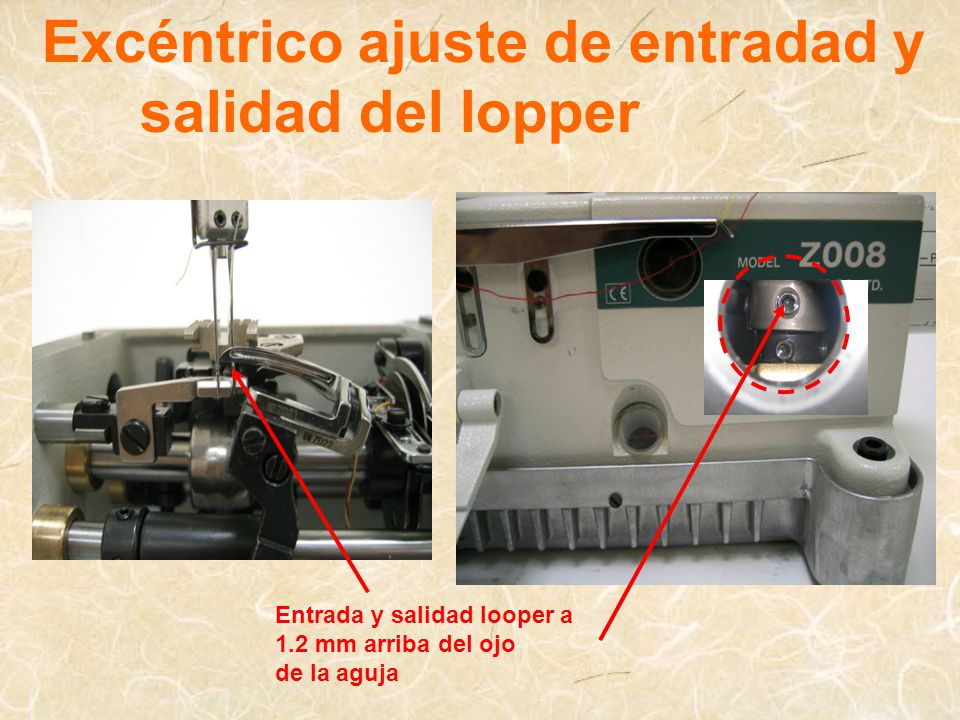

12 Excéntrico ajuste de entradad y salidad del lopper
Entrada y salidad looper a 1.2 mm arriba del ojo de la aguja 12

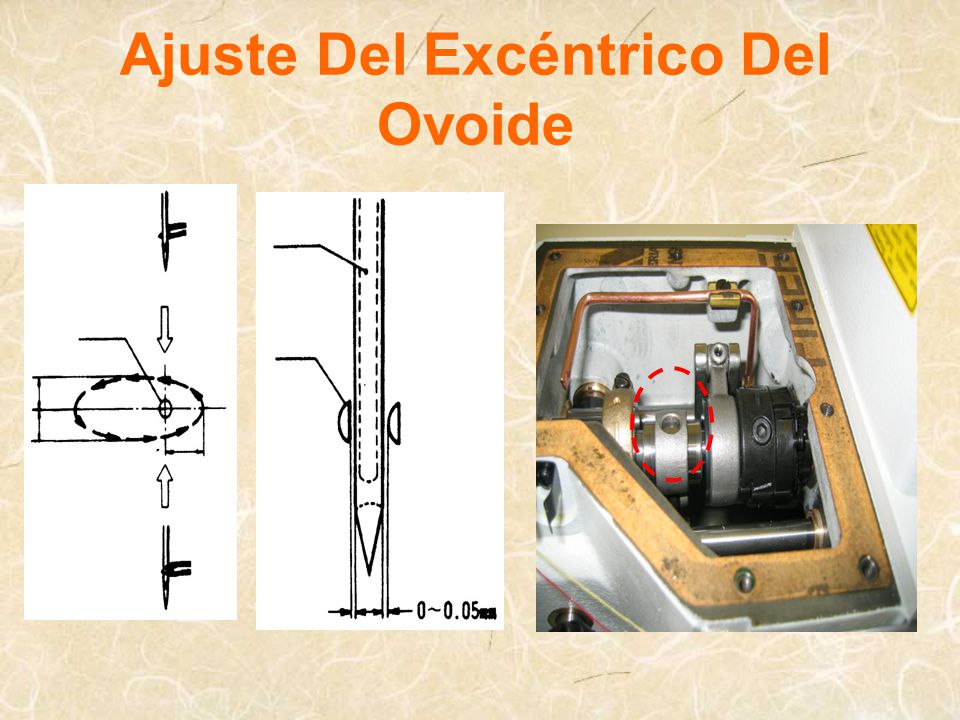

13 Ajuste Del Excéntrico Del Ovoide
13

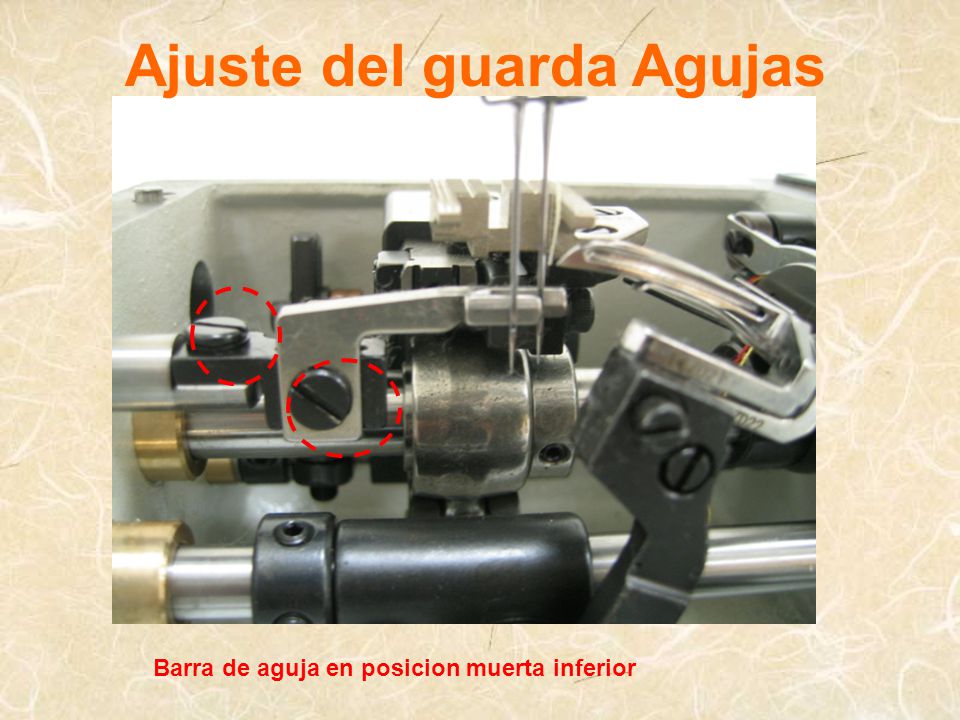

14 Ajuste del guarda Agujas
Barra de aguja en posicion muerta inferior

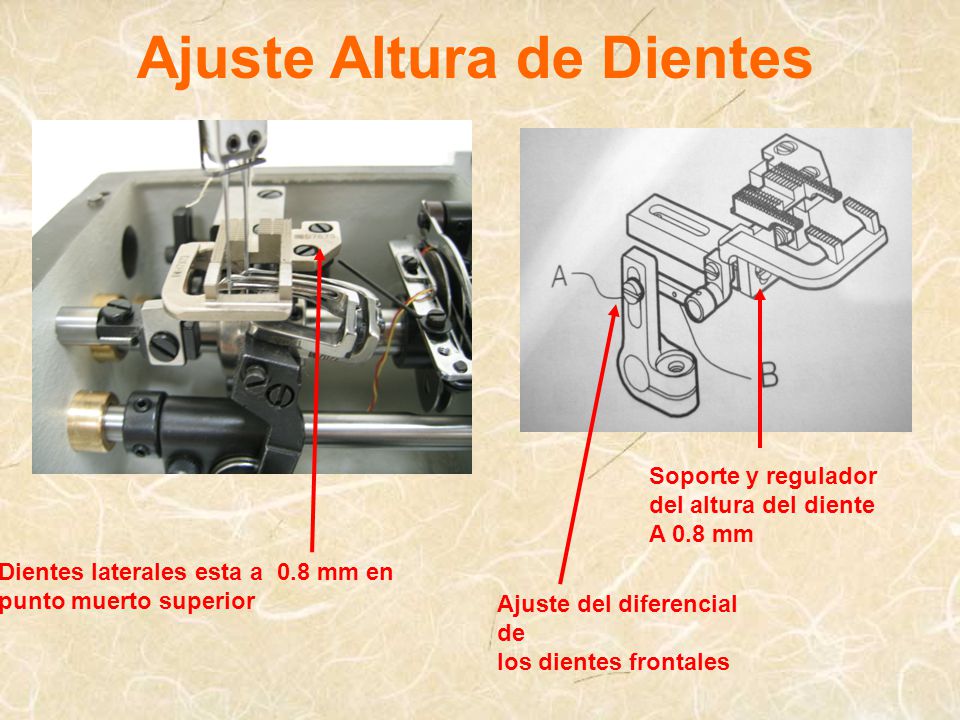

15 Ajuste Altura de Dientes
Soporte y regulador del altura del diente A 0.8 mm Dientes laterales esta a 0.8 mm en punto muerto superior Ajuste del diferencial de los dientes frontales

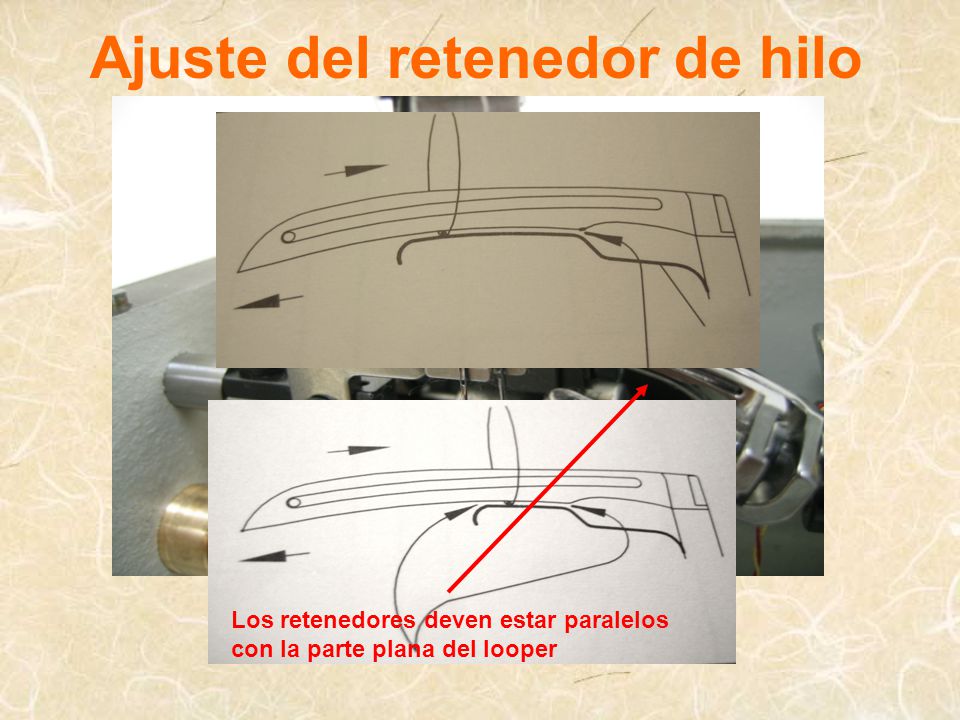

16 Ajuste del retenedor de hilo
Los retenedores deven estar paralelos con la parte plana del looper

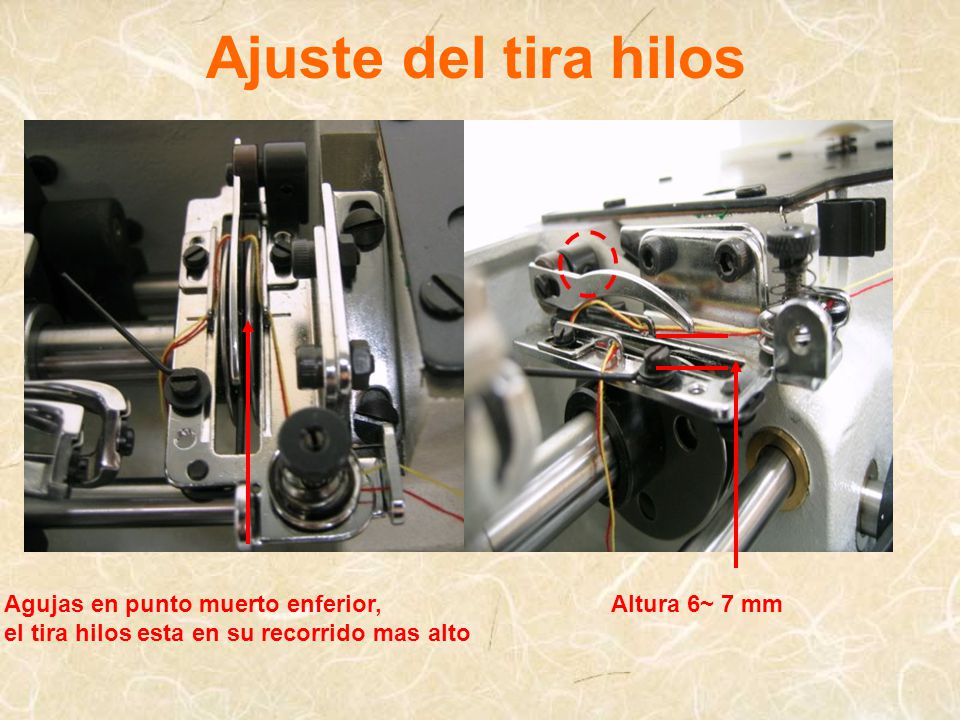

17 Ajuste del tira hilos Agujas en punto muerto enferior,
el tira hilos esta en su recorrido mas alto Altura 6~ 7 mm
