PROYECTOS DE INSTRUMENTACION

Presentación del tema: "PROYECTOS DE INSTRUMENTACION"— Transcripción de la presentación:

1 PROYECTOS DE INSTRUMENTACION
SISTEMAS DE CONTROL

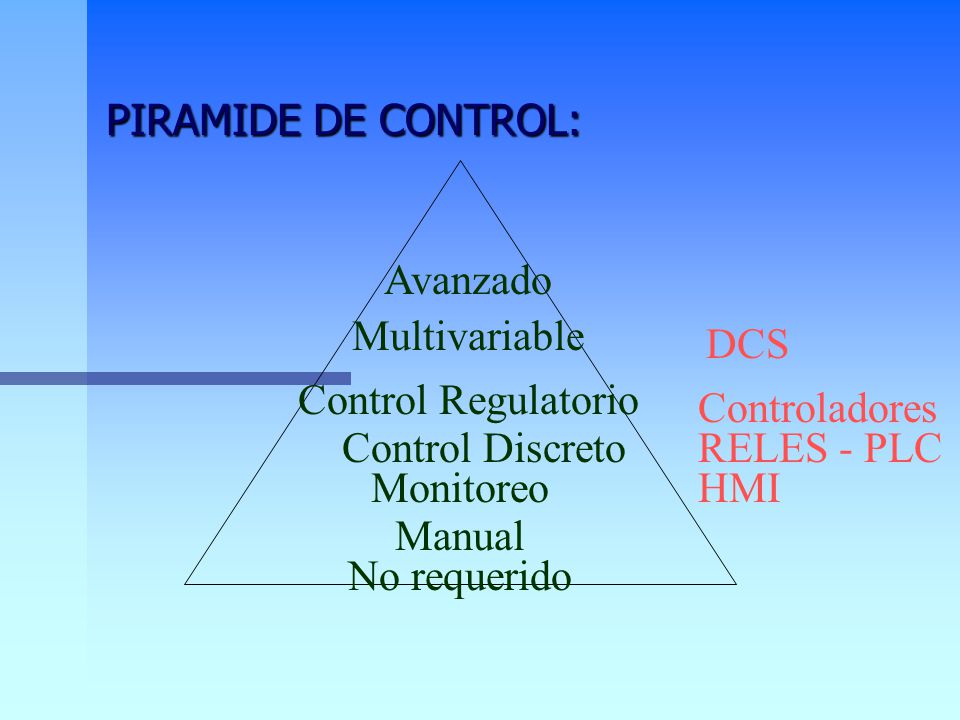

2 PIRAMIDE DE CONTROL: Avanzado Multivariable DCS Control Regulatorio Controladores Control Discreto RELES - PLC Monitoreo HMI Manual No requerido

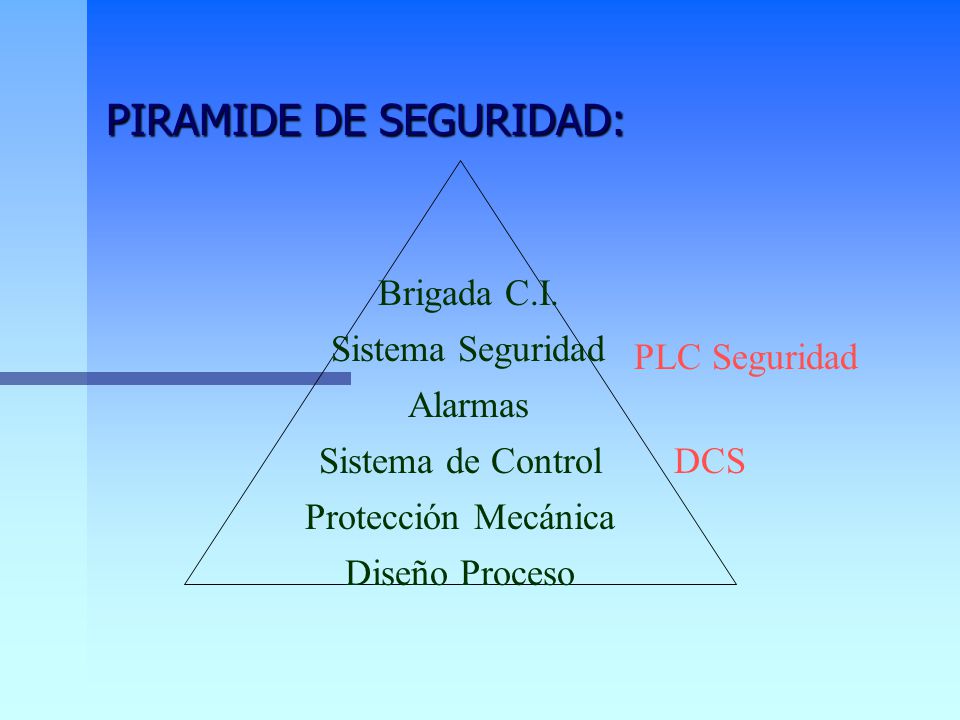

3 PIRAMIDE DE SEGURIDAD:
Brigada C.I. Sistema Seguridad PLC Seguridad Alarmas Sistema de Control DCS Protección Mecánica Diseño Proceso

4 EVOLUCION DE SIST. CONTROL

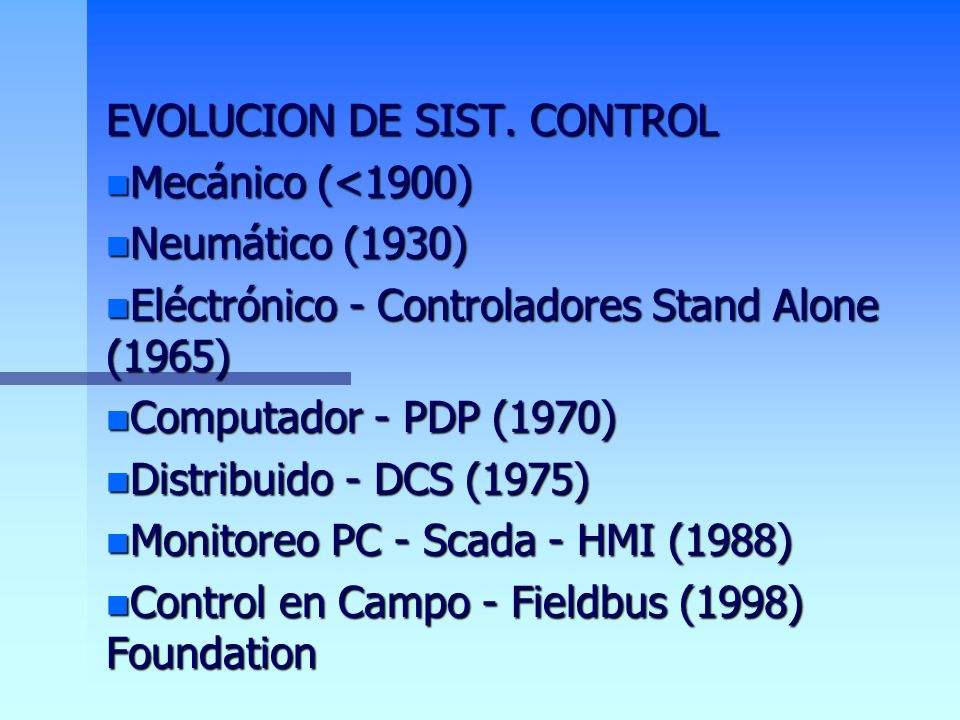

Mecánico (<1900) Neumático (1930) Eléctrónico - Controladores Stand Alone (1965) Computador - PDP (1970) Distribuido - DCS (1975) Monitoreo PC - Scada - HMI (1988) Control en Campo - Fieldbus (1998) Foundation

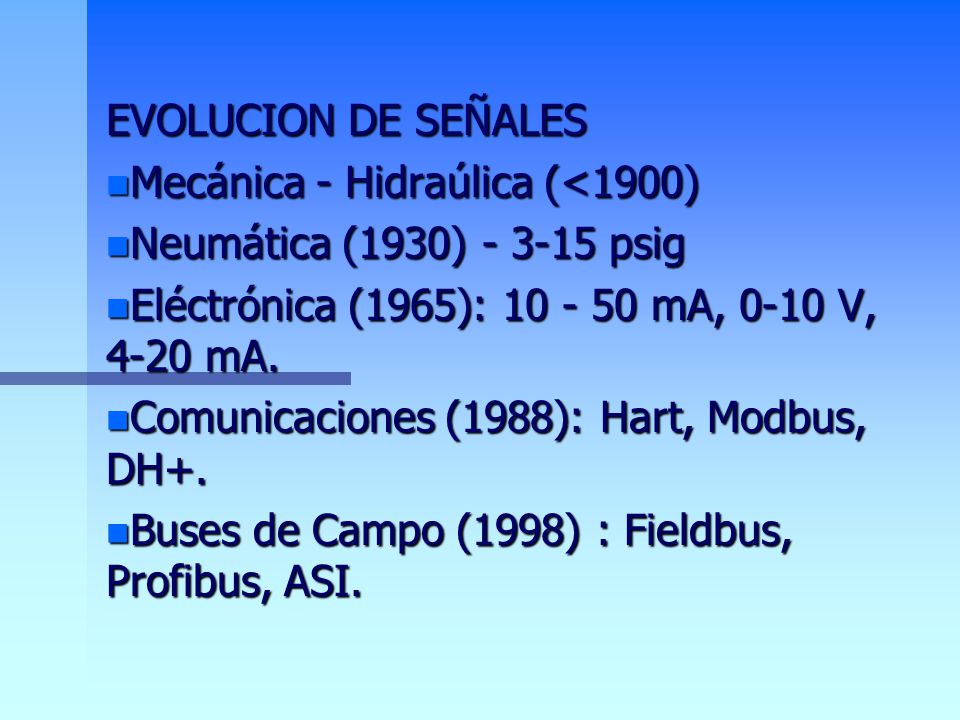

5 EVOLUCION DE SEÑALES Mecánica - Hidraúlica (<1900) Neumática (1930) psig Eléctrónica (1965): mA, 0-10 V, 4-20 mA. Comunicaciones (1988): Hart, Modbus, DH+. Buses de Campo (1998) : Fieldbus, Profibus, ASI.

6 DCS (Arquitectura Honeywell)

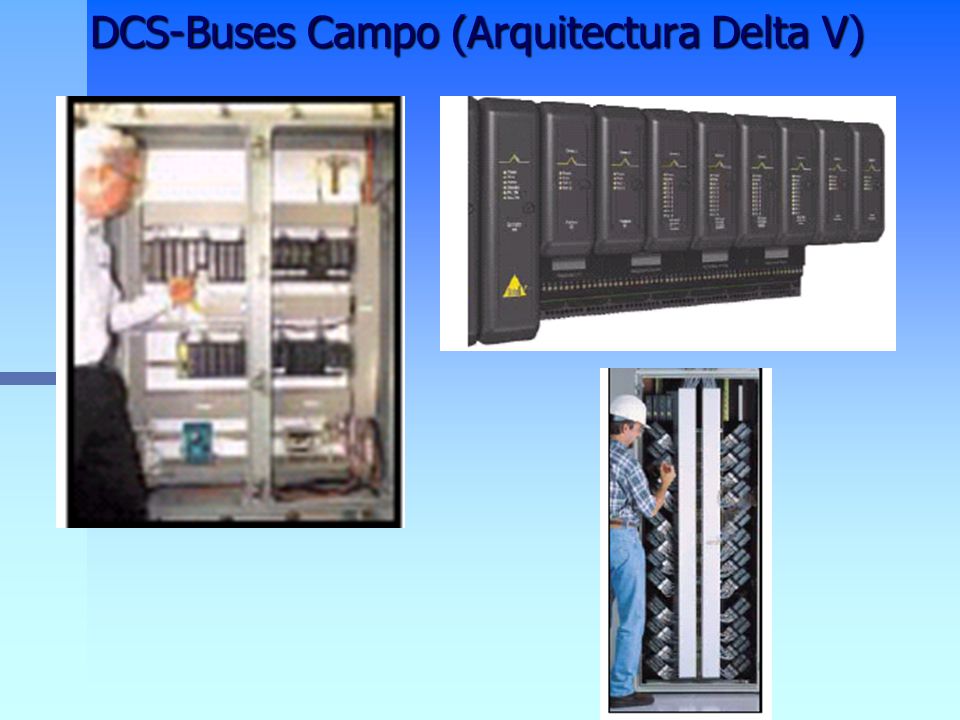

7 DCS-Buses Campo (Arquitectura Delta V)

8 DCS-Buses Campo (Arquitectura Delta V)

9

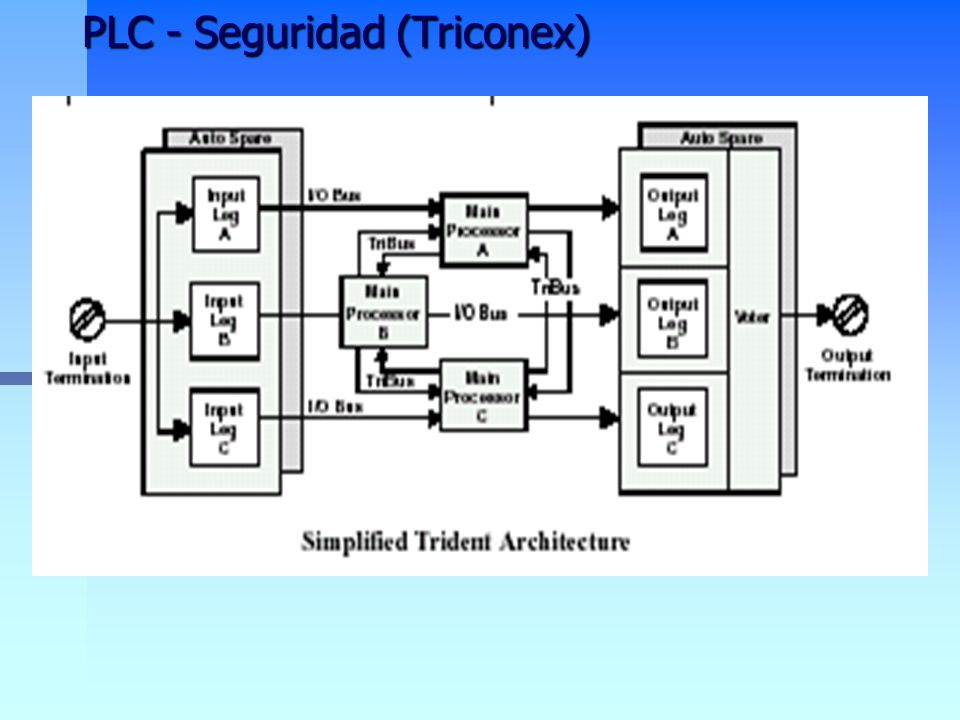

10 PLC - Seguridad (Triconex)

11 Consideraciones para Especificación

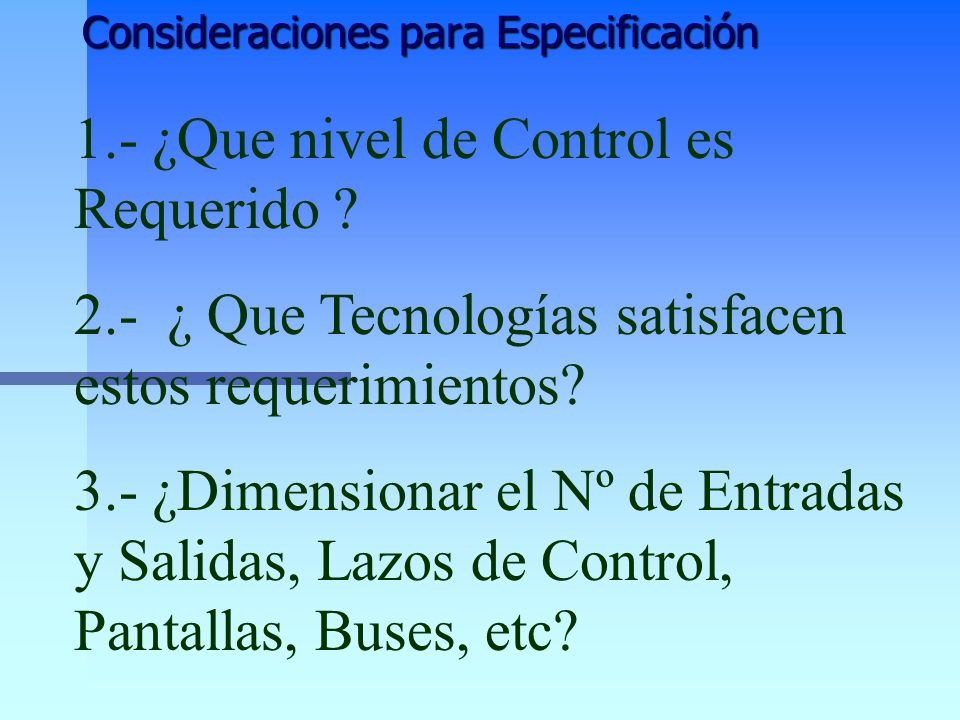

1.- ¿Que nivel de Control es Requerido ? 2.- ¿ Que Tecnologías satisfacen estos requerimientos? 3.- ¿Dimensionar el Nº de Entradas y Salidas, Lazos de Control, Pantallas, Buses, etc?
