1 TABLEROS ENSAMBLADOS

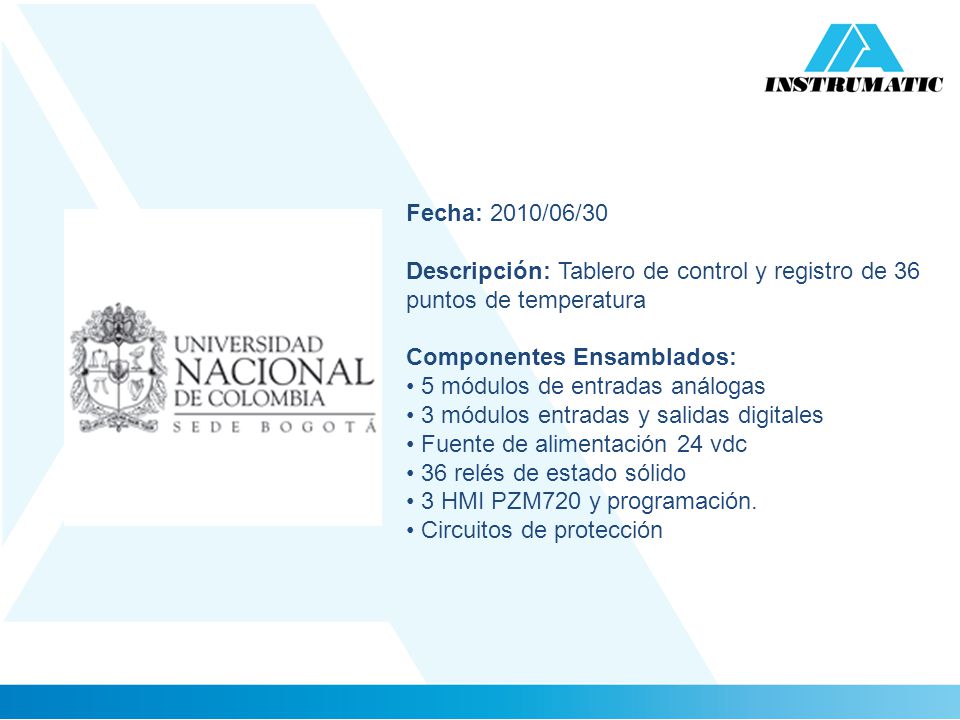

2 Fecha: 2010/06/30 Descripción: Tablero de control y registro de 36 puntos de temperatura Componentes Ensamblados: 5 módulos de entradas análogas 3 módulos entradas y salidas digitales Fuente de alimentación 24 vdc 36 relés de estado sólido 3 HMI PZM720 y programación. Circuitos de protección

3

4 Fecha: 2010/11/10 Descripción: Datalogger 6 puntos de temperatura y 2 de presión portátil con indicación local, descarga de datos por USB. Componentes Ensamblados: 1 PLC Flexi 4035T y programación 2 módulos entradas análogas. Fuente de alimentación 24 vdc Simex 6 Tomas RMJ-K para termopar K 2 Bornas para conexión de señal de presión (4 a 20mA) Circuitos de protección

5

6 Fecha: 2011/01/25 Descripción: Tablero de control apertura y cierre de válvulas por temporización Componentes Ensamblados: PLC HIO 0005-0808-0000 y Programación Fuente de alimentación 24vdc/12Amperios Circuitos de Control Circuitos de protección

7

8 Fecha: 2011/07/15 Descripción: Tablero de control apertura y cierre de válvulas Componentes Ensamblados: Pantalla PZM-720n Modulo FIOD / FIOA Fuente de alimentación 24vdc/1,5 Amperios Circuitos de control Circuitos de protección Relés mecánicos

9

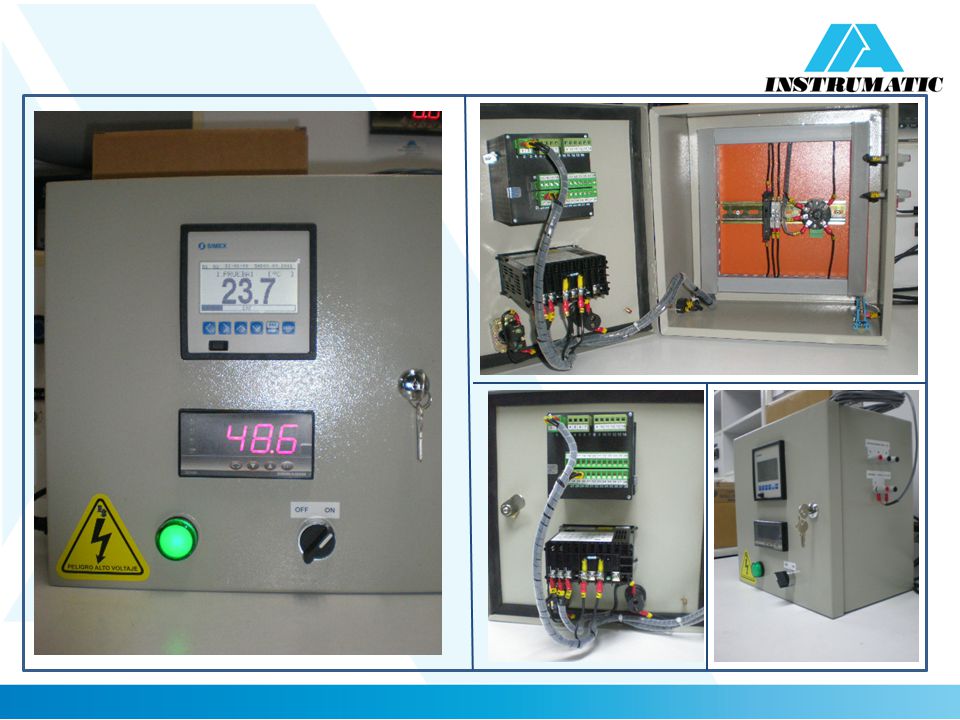

10 Fecha: 2011/09/3 Descripción: Tablero de registro de humedad relativa y temperatura mediante sensor tipo PT100 Componentes Ensamblados: Registrador Digital Simex SRD99, Indicador digital SD16A, Transmisor de PT100

11

12 Fecha: 2011/09/2 Descripción: Tablero de Registro e indicación local de Voltajes en tres líneas con respecto a Neutro. medición de corriente con ajuste dependiendo del transformador de corriente que sea conectado, potencia en voltiamperios. Posibilidad de descarga de información al computador mediante software Prizm 3.12 Componentes Ensamblados: PLC PZM720. Módulo analizador de energía FIOD-EN.

13

14 Fecha: 2011/09/2 Descripción: Registro e indicación local de Voltajes en tres líneas con respecto a Neutro. Medición de corriente hasta 200 Amperios. Potencia en voltiamperios. Posibilidad de descarga de información al computador mediante software Prizm 3.12 Componentes Ensamblados: PLC PZM720 Módulo analizador de energía FIOD-EN.
