CD-ROM Formato Físico autores: Ayose Falcón Samper Oliverio Santana Jaria.

Presentación del tema: "CD-ROM Formato Físico autores: Ayose Falcón Samper Oliverio Santana Jaria."— Transcripción de la presentación:

1 scansdela@dis.ulpgc.es1 CD-ROM Formato Físico autores: Ayose Falcón Samper Oliverio Santana Jaria

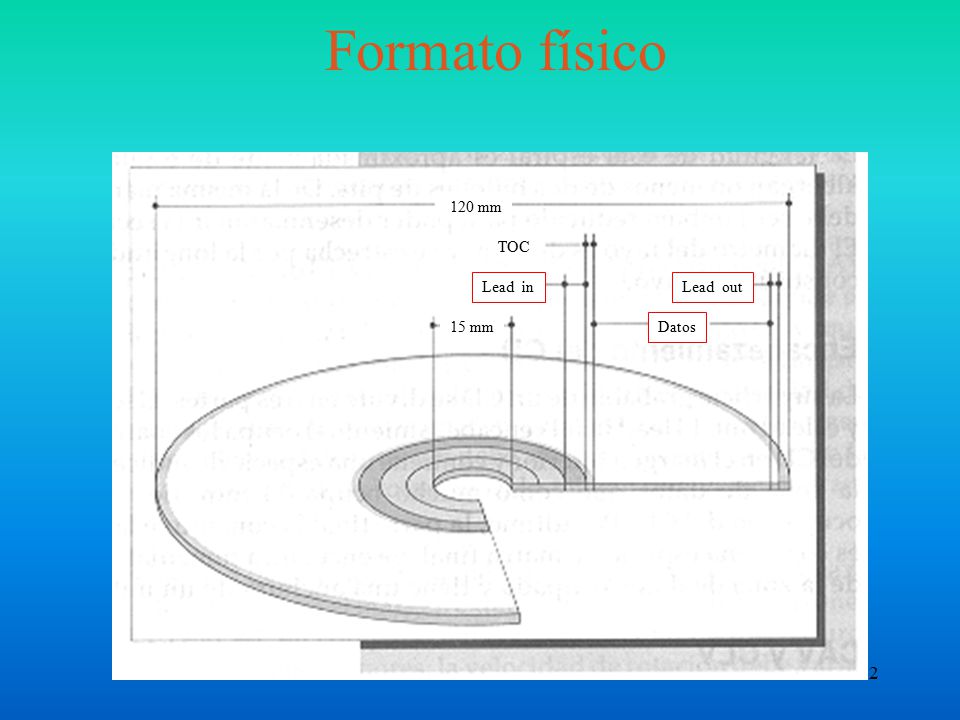

2 2 Formato físico Lead inLead out Datos TOC 120 mm 15 mm

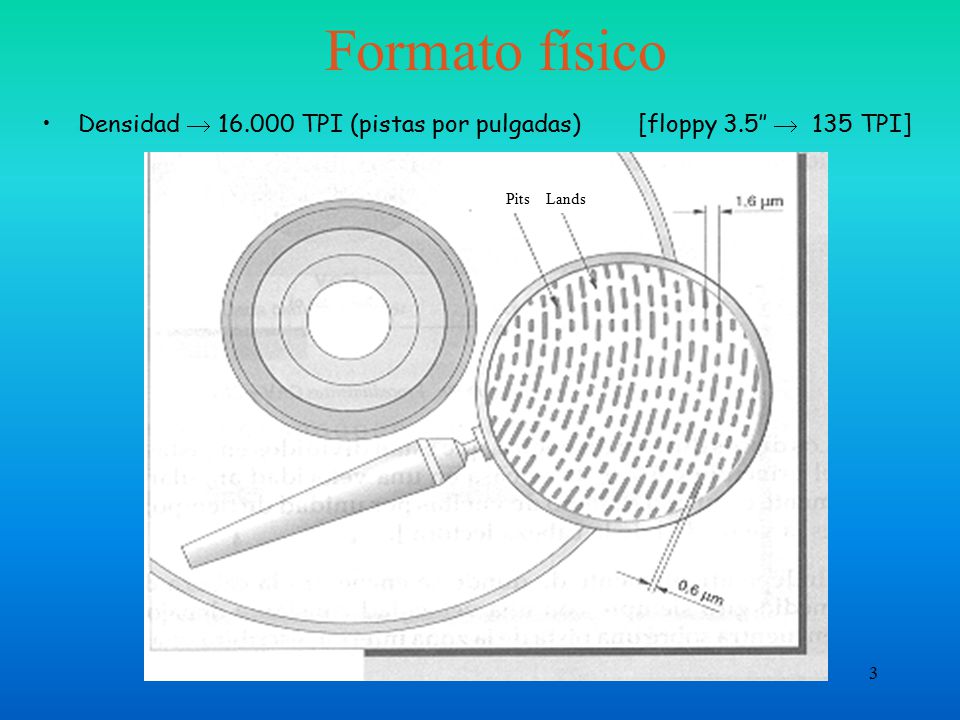

3 3 Formato físico PitsLands Densidad  16.000 TPI (pistas por pulgadas) [floppy 3.5’’  135 TPI]

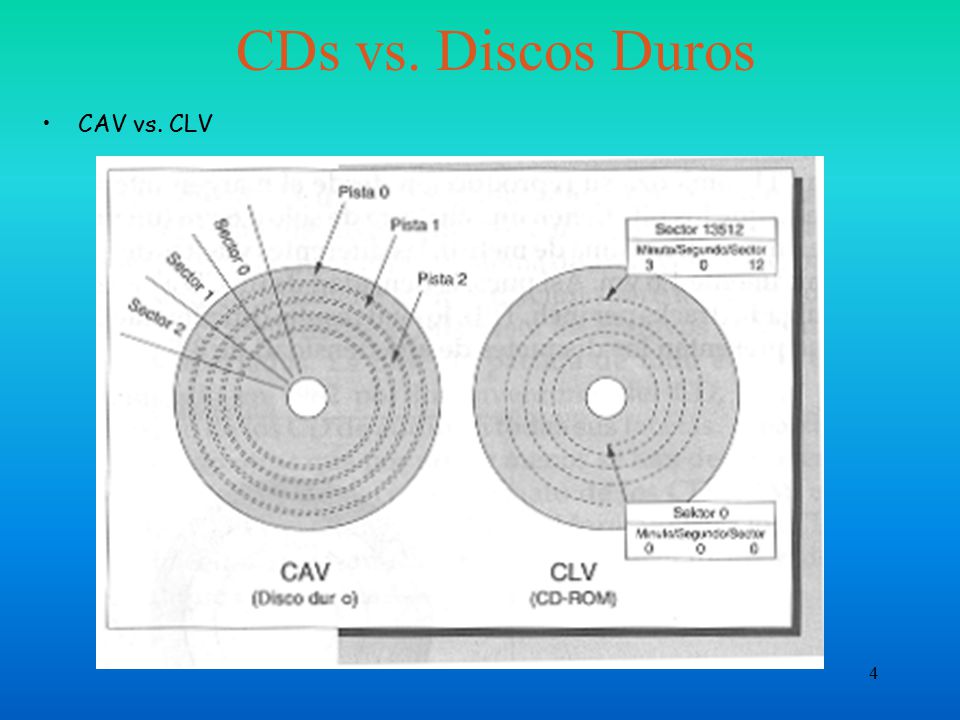

4 4 CDs vs. Discos Duros CAV vs. CLV

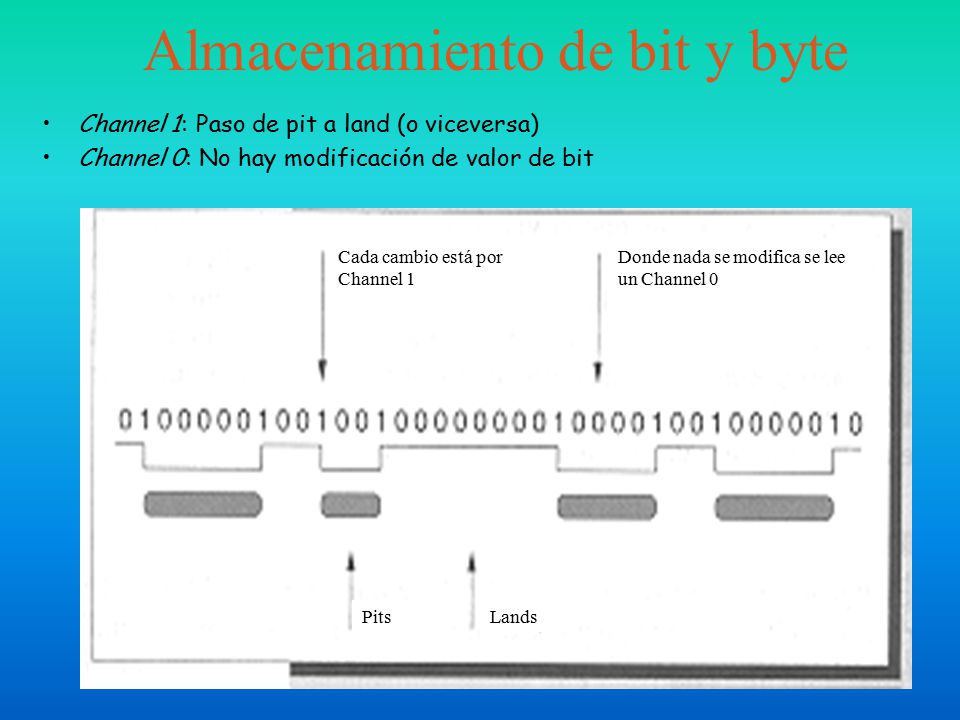

5 5 Almacenamiento de bit y byte Cada cambio está por Channel 1 Donde nada se modifica se lee un Channel 0 PitsLands Channel 1: Paso de pit a land (o viceversa) Channel 0: No hay modificación de valor de bit

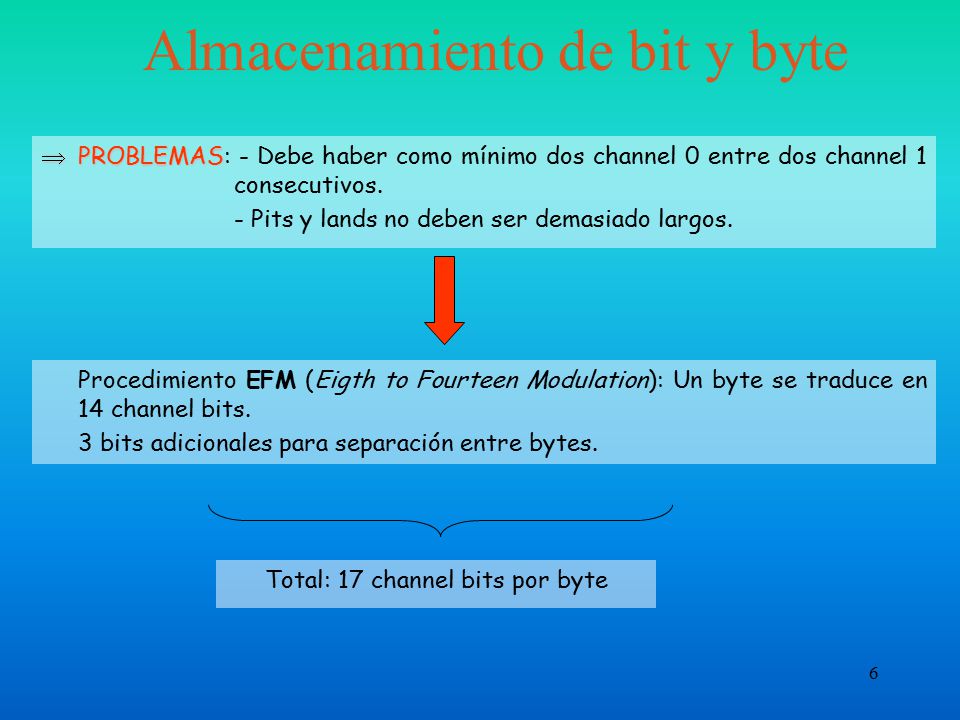

6 6 Almacenamiento de bit y byte  PROBLEMAS  PROBLEMAS: - Debe haber como mínimo dos channel 0 entre dos channel 1 consecutivos. - Pits y lands no deben ser demasiado largos. Procedimiento EFM (Eigth to Fourteen Modulation): Un byte se traduce en 14 channel bits. 3 bits adicionales para separación entre bytes. Total: 17 channel bits por byte

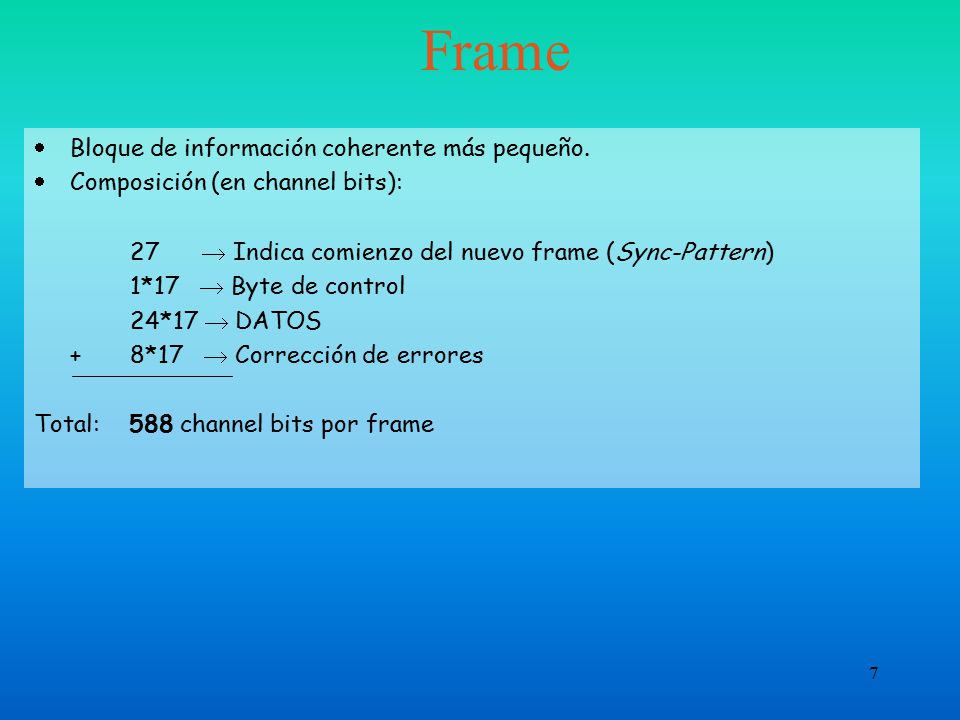

7 7 Frame  Bloque de información coherente más pequeño.  Composición (en channel bits): 27  Indica comienzo del nuevo frame (Sync-Pattern) 1*17  Byte de control 24*17  DATOS +8*17  Corrección de errores Total: 588 channel bits por frame

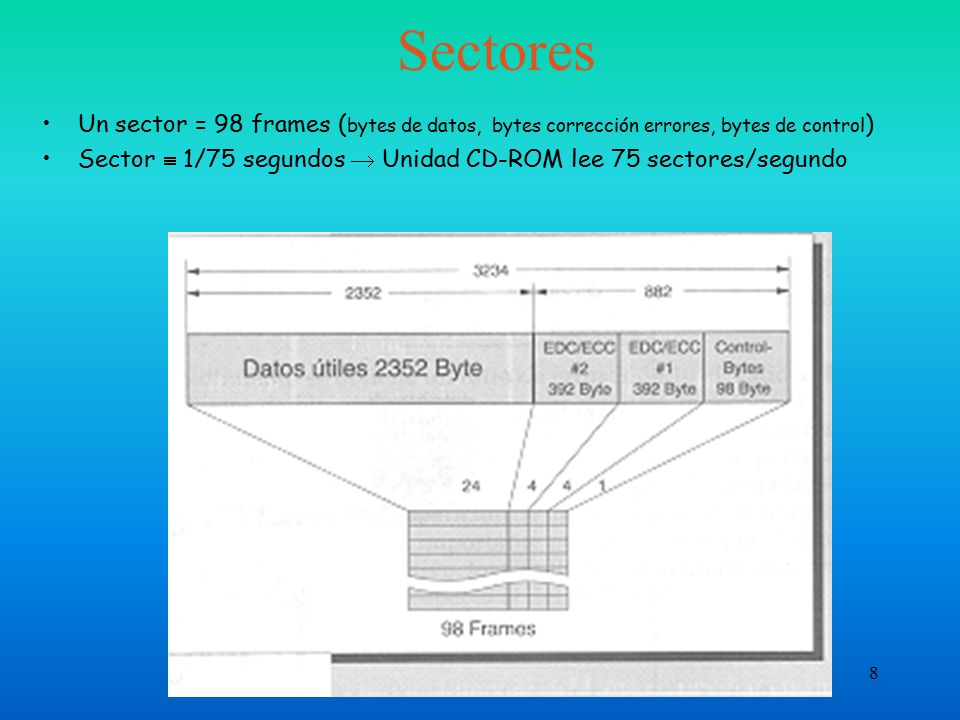

8 8 Sectores Un sector = 98 frames ( bytes de datos, bytes corrección errores, bytes de control ) Sector  1/75 segundos  Unidad CD-ROM lee 75 sectores/segundo

9 9 Sub Channel Bit 0 Bit 1 Bit 7-2 Channel P Channel Q Sub Channel P  indica el inicio de una grabación audio. Sub Channel Q  indica la posición de un sector en el CD. Importante en la zona de lead in: TOC (Table of Contents) Channel R/W  tareas de sincronización Channel R/W

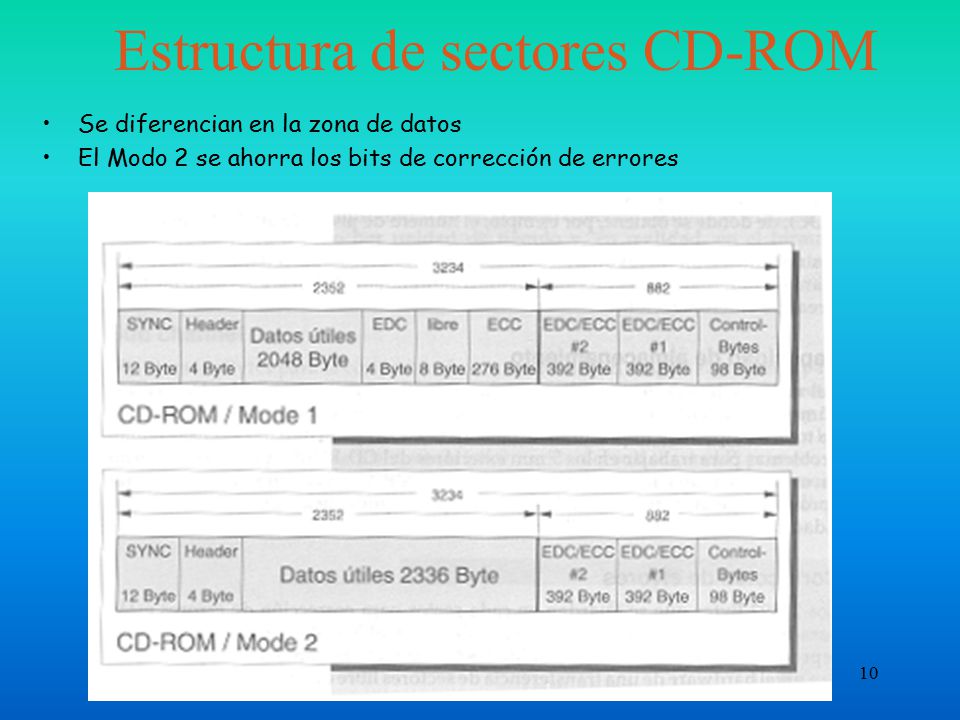

10 10 Estructura de sectores CD-ROM Se diferencian en la zona de datos El Modo 2 se ahorra los bits de corrección de errores

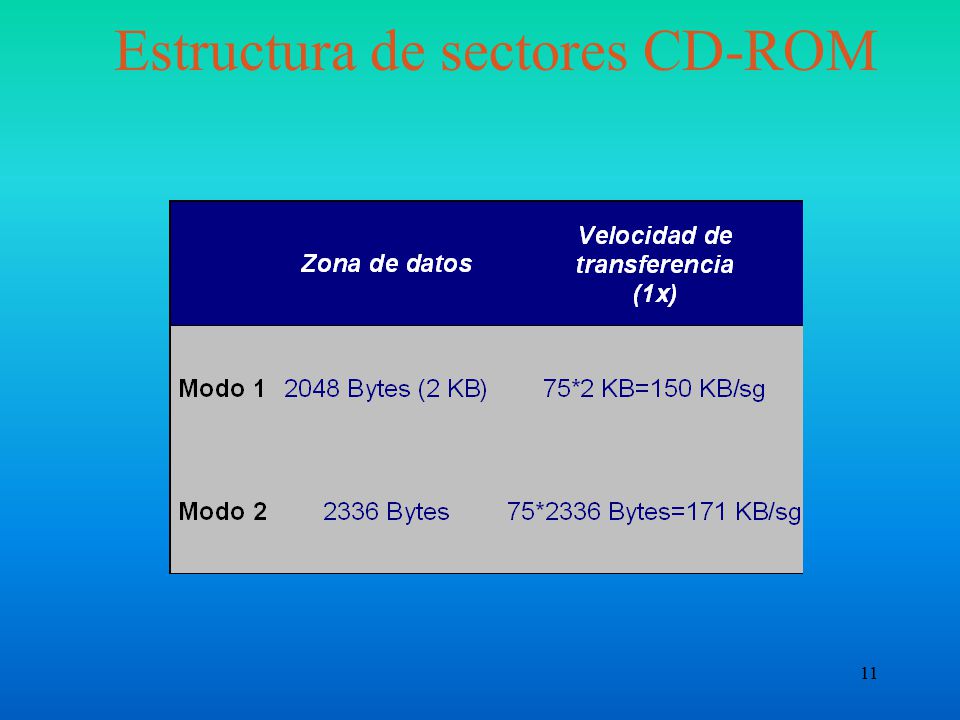

11 11 Estructura de sectores CD-ROM

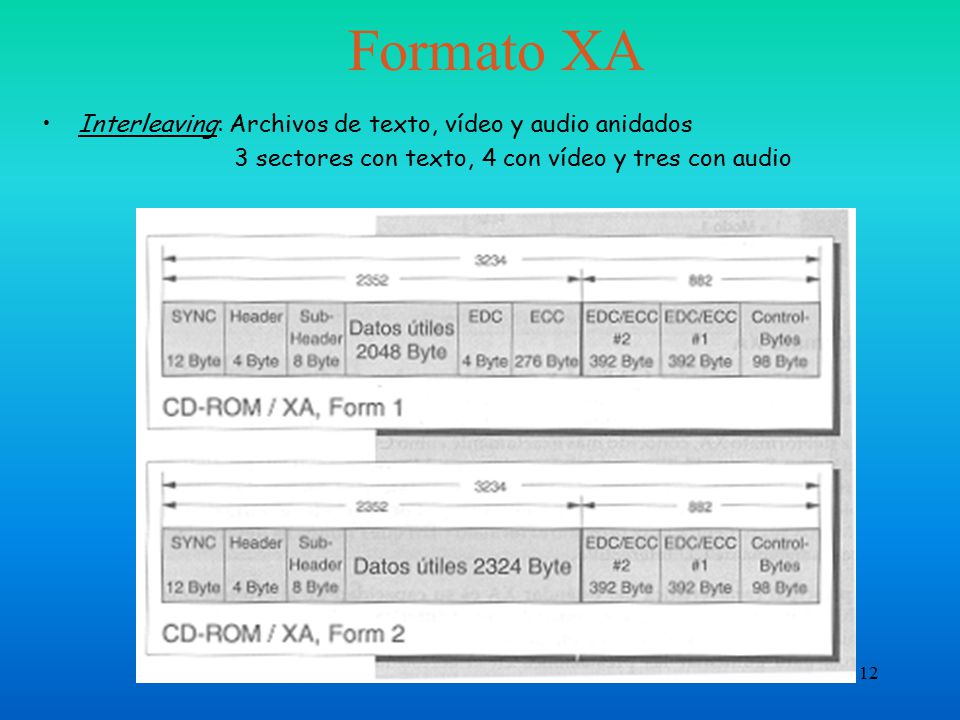

12 12 Formato XA Interleaving: Archivos de texto, vídeo y audio anidados 3 sectores con texto, 4 con vídeo y tres con audio

13 13 CD-ROM Formato Lógico - High Sierra

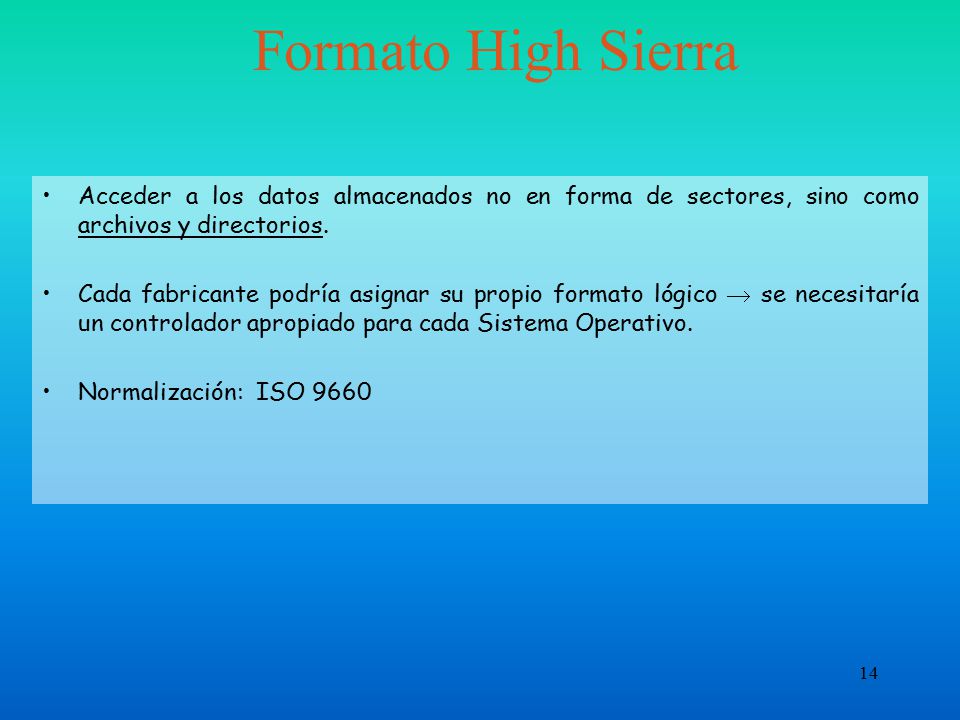

14 14 Formato High Sierra Acceder a los datos almacenados no en forma de sectores, sino como archivos y directorios. Cada fabricante podría asignar su propio formato lógico  se necesitaría un controlador apropiado para cada Sistema Operativo. Normalización: ISO 9660

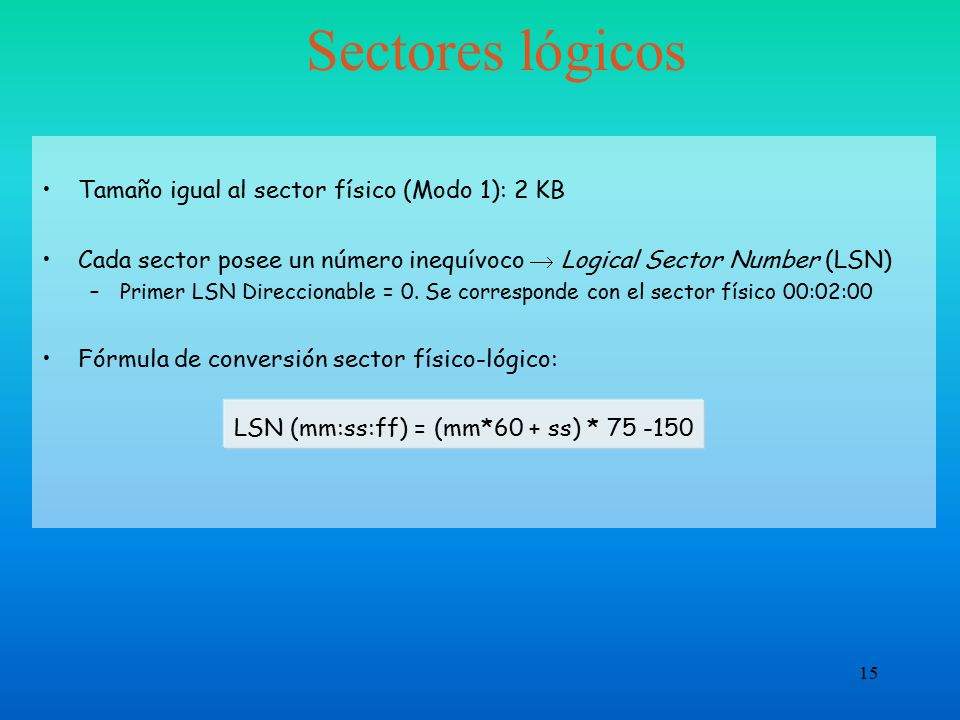

15 15 Tamaño igual al sector físico (Modo 1): 2 KB Cada sector posee un número inequívoco  Logical Sector Number (LSN) –Primer LSN Direccionable = 0. Se corresponde con el sector físico 00:02:00 Fórmula de conversión sector físico-lógico: LSN (mm:ss:ff) = (mm*60 + ss) * 75 -150 Sectores lógicos

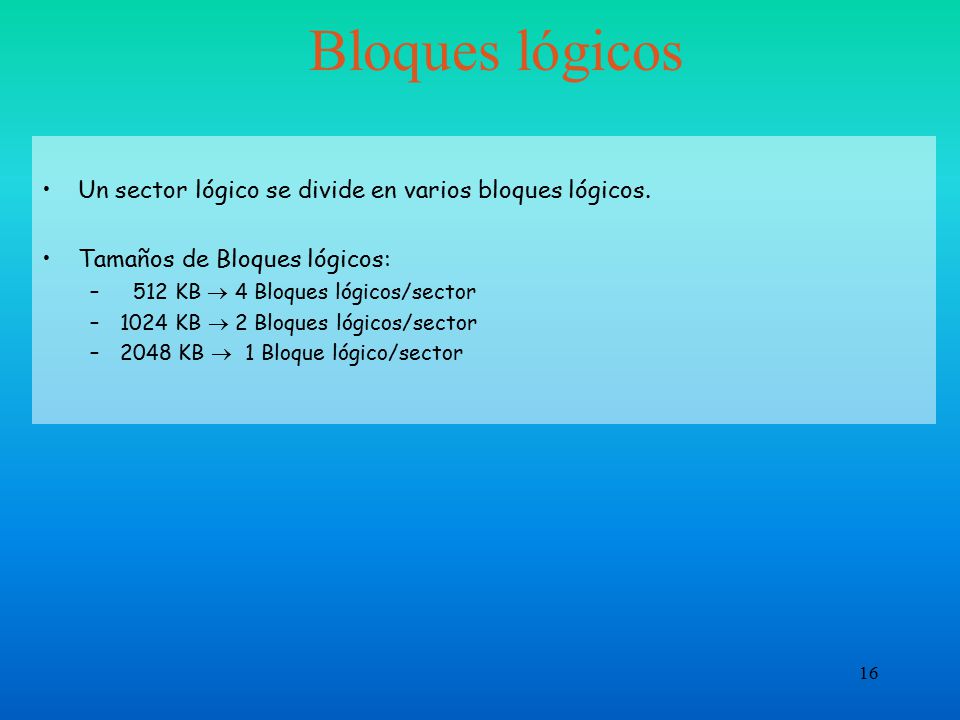

16 16 Bloques lógicos Un sector lógico se divide en varios bloques lógicos. Tamaños de Bloques lógicos: – 512 KB  4 Bloques lógicos/sector –1024 KB  2 Bloques lógicos/sector –2048 KB  1 Bloque lógico/sector

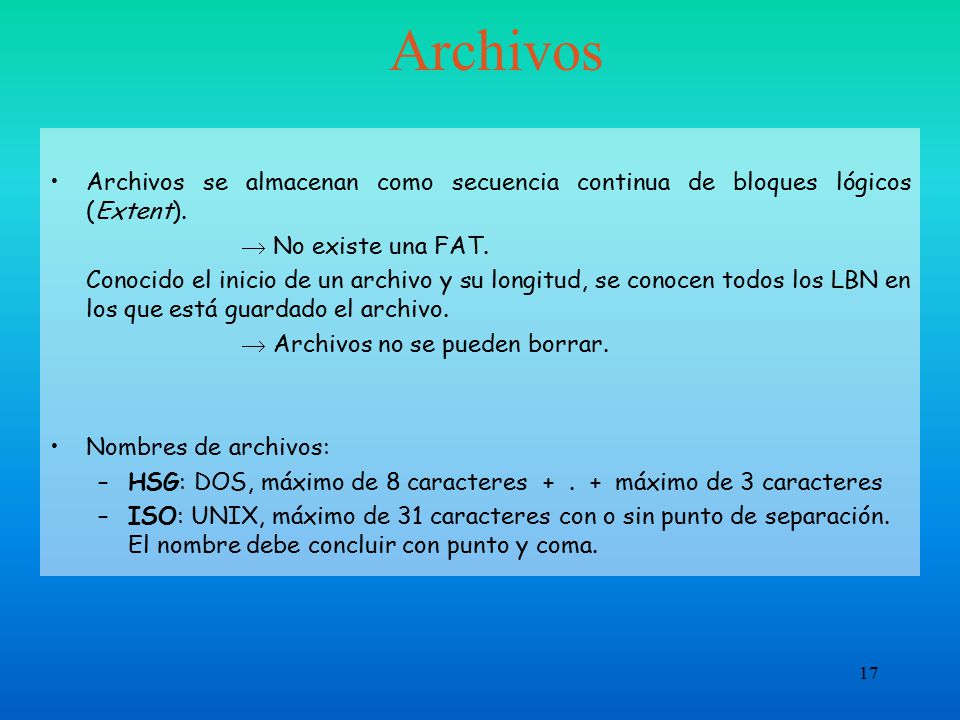

17 17 Archivos Archivos se almacenan como secuencia continua de bloques lógicos (Extent).  No existe una FAT. Conocido el inicio de un archivo y su longitud, se conocen todos los LBN en los que está guardado el archivo.  Archivos no se pueden borrar. Nombres de archivos: –HSG: DOS, máximo de 8 caracteres +. + máximo de 3 caracteres –ISO: UNIX, máximo de 31 caracteres con o sin punto de separación. El nombre debe concluir con punto y coma.

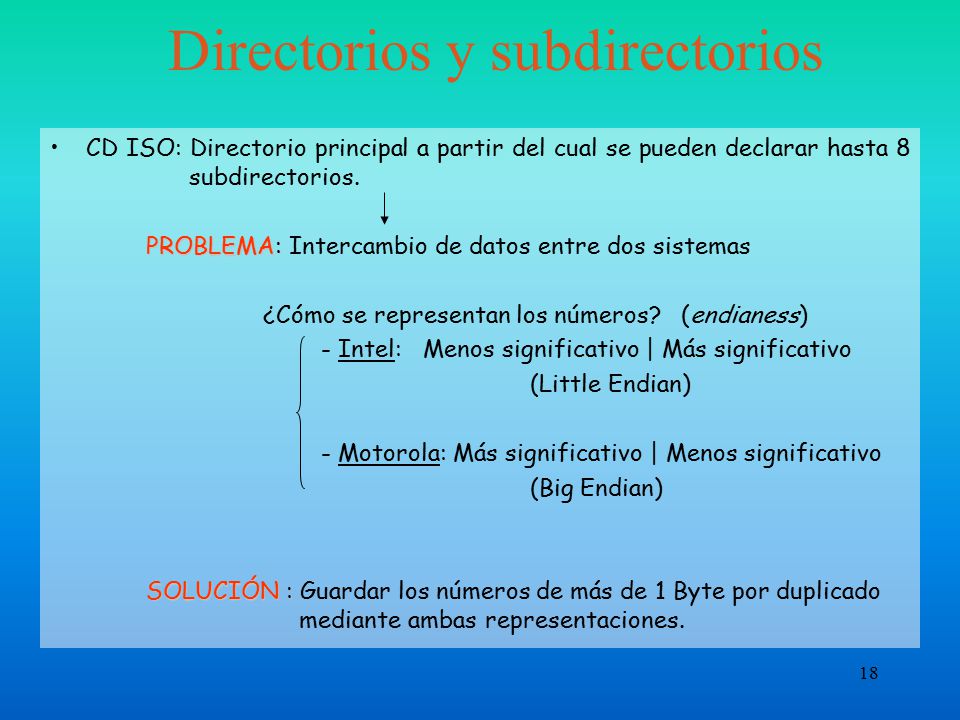

18 18 Directorios y subdirectorios CD ISO: Directorio principal a partir del cual se pueden declarar hasta 8 subdirectorios. PROBLEMA: PROBLEMA: Intercambio de datos entre dos sistemas ¿Cómo se representan los números? (endianess) - Intel: Menos significativo | Más significativo (Little Endian) - Motorola: Más significativo | Menos significativo (Big Endian) SOLUCIÓN : SOLUCIÓN : Guardar los números de más de 1 Byte por duplicado mediante ambas representaciones.

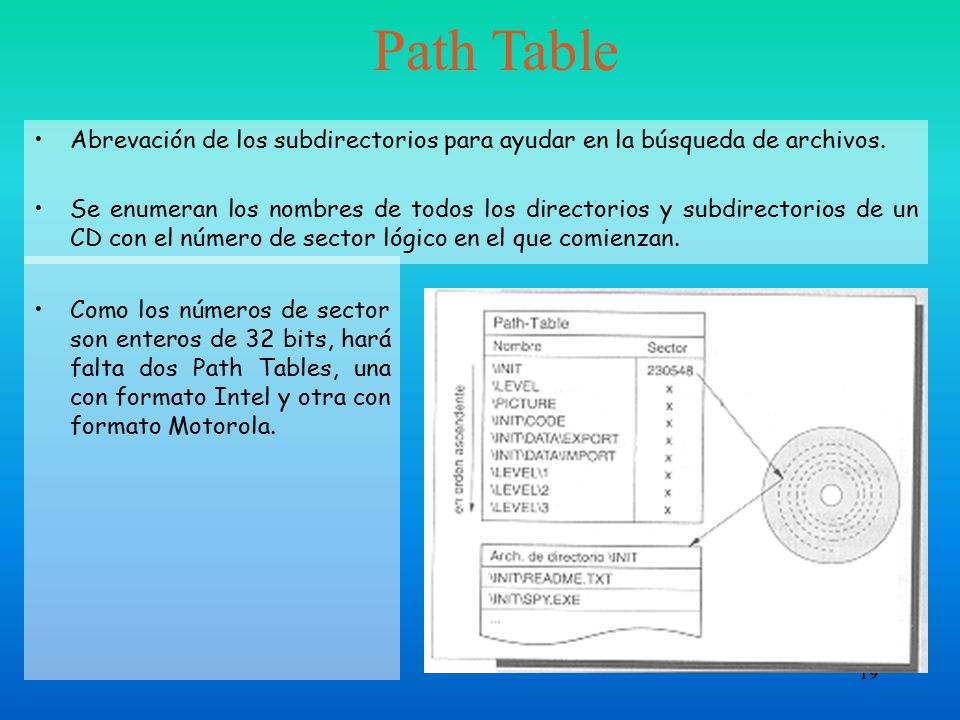

19 19 Path Table Abrevación de los subdirectorios para ayudar en la búsqueda de archivos. Se enumeran los nombres de todos los directorios y subdirectorios de un CD con el número de sector lógico en el que comienzan. Como los números de sector son enteros de 32 bits, hará falta dos Path Tables, una con formato Intel y otra con formato Motorola.

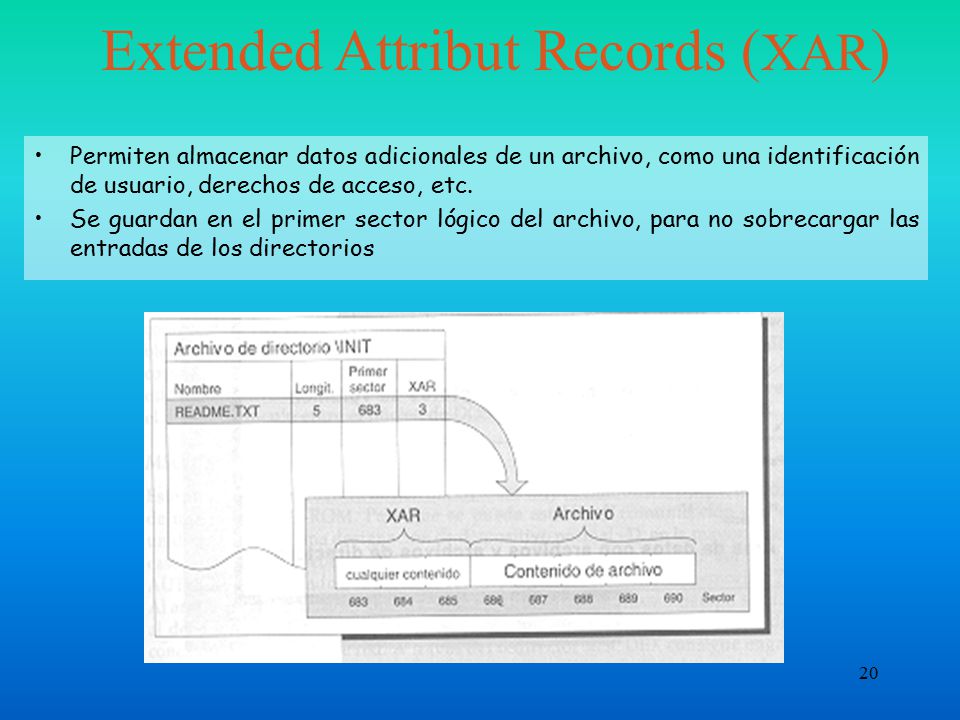

20 20 Extended Attribut Records ( XAR ) Permiten almacenar datos adicionales de un archivo, como una identificación de usuario, derechos de acceso, etc. Se guardan en el primer sector lógico del archivo, para no sobrecargar las entradas de los directorios

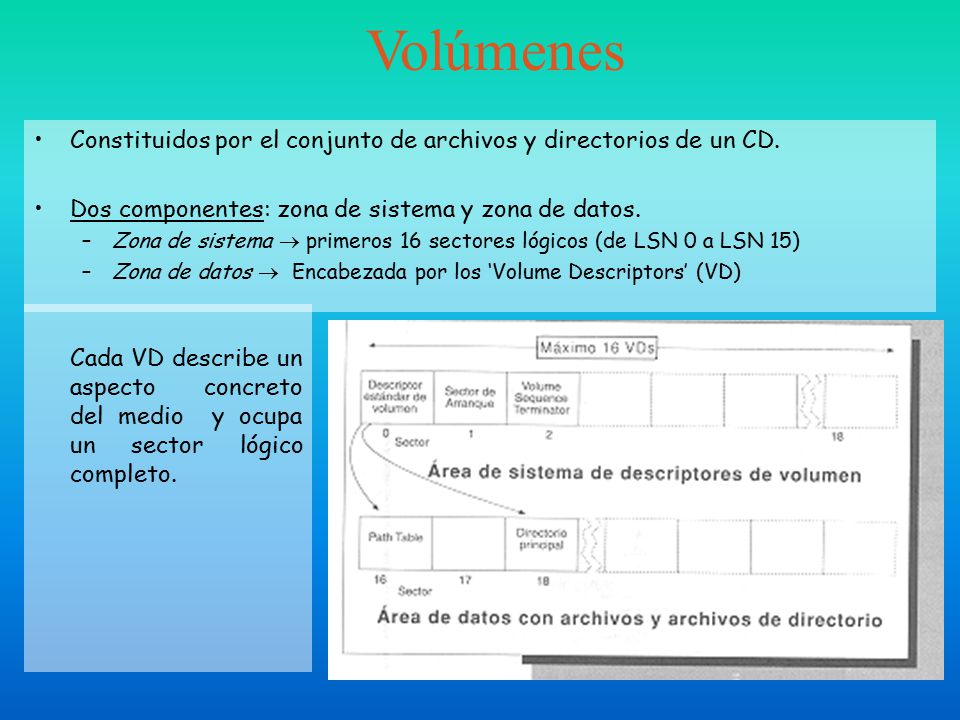

21 21 Volúmenes Constituidos por el conjunto de archivos y directorios de un CD. Dos componentes: zona de sistema y zona de datos. –Zona de sistema  primeros 16 sectores lógicos (de LSN 0 a LSN 15) –Zona de datos  Encabezada por los ‘Volume Descriptors’ (VD) Cada VD describe un aspecto concreto del medio y ocupa un sector lógico completo.
