1
FUERZAS - DINÁMICA Física y Química - 4º eso
2
FUERZAS CONCEPTO: a través de sus efectos. TIPOS DE MATERIALES
3
FUERZAS: ¿Cómo actúan?
4
FUERZAS: Ley de Hooke ¿Pendiente de la recta? ¿Ecuación de la recta?
F = K · ∆ L
5
FUERZAS: Ley de Hooke (37): 2 (53): 25, 27
6
FUERZAS: Magnitud vectorial
7
FUERZAS: Composición de Fuerzas
MISMA DIRECCIÓN Y SENTIDOS OPUESTOS MISMA DIRECCIÓN Y SENTIDO
8
FUERZAS: Composición de Fuerzas
PERPENDICULARES CUALQUIER ÁNGULO α
9
FUERZAS: Descomposición de Fuerzas
Componente Fx Componente Fy y α x
10
FUERZAS: Fuerza resultante
F1 = 40 N F2 = 30 N F3 = 20 N (55) 31, 32
11
FUERZAS: Composición de Fuerzas Paralelas
d1 · F1 = d2 · F2 d2 d1 F1 = 15 N F2 = 25 N R = 40 N
12
FUERZAS: Composición de Fuerzas Paralelas
d1 · F1 = d2 · F2 F1 =20 N R = 10 N d1 d2 F2 = 10 N d1 · F1 = d2 · F2
13
FUERZAS: Composición de Fuerzas Paralelas
14
LEYES DE LA DINÁMICA: 1ª Ley de Newton o Principio de Inercia
15
LEYES DE LA DINÁMICA: 2ª Ley de Newton o Ley Fundamental de la dinámica
16
Definición de newton => 1 N = 1 kg · 1 m · s-2
LEYES DE LA DINÁMICA: 2ª Ley de Newton o Ley Fundamental de la dinámica Dirección: la de la aceleración Sentido: el de la aceleración Módulo: m · a N kg · m · s - 2 Definición de newton => 1 N = 1 kg · 1 m · s-2 Un newton es la fuerza que aplicada a una masa de 1 kg le comunica una aceleración de 1 m·s-2 RECORDAD LOS ENUNCIADOS DE LAS TRES LEYES DE NEWTON
17
LEYES DE LA DINÁMICA: 3ª Ley de Newton o Principio de Acción y Reacción
18

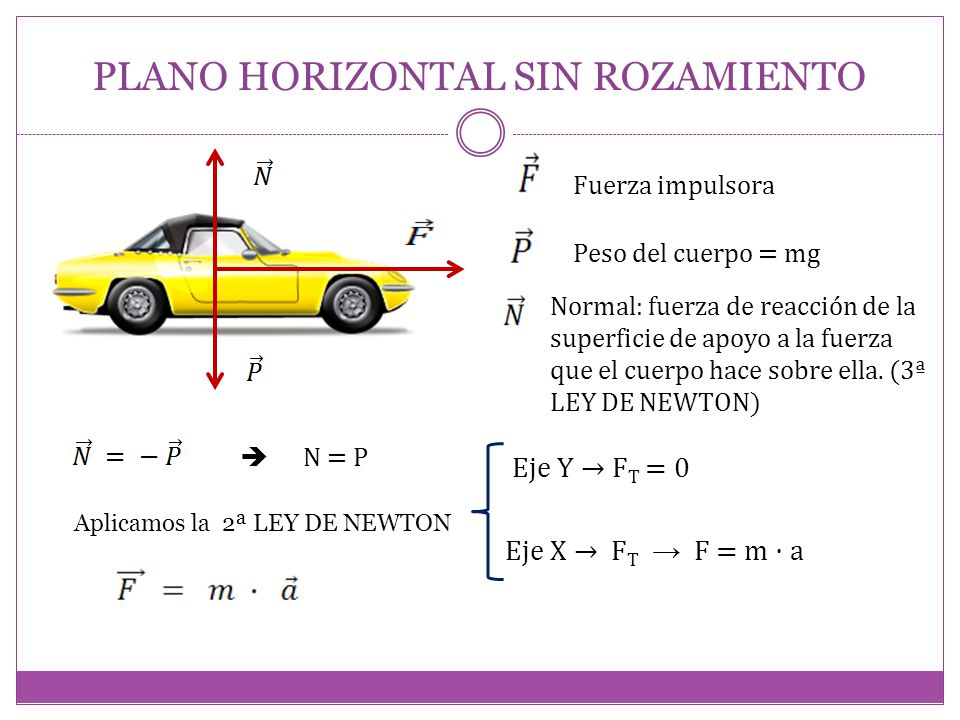

PLANO HORIZONTAL SIN ROZAMIENTO
Fuerza impulsora Peso del cuerpo = mg Normal: fuerza de reacción de la superficie de apoyo a la fuerza que el cuerpo hace sobre ella. (3ª LEY DE NEWTON) N = P Eje Y → FT = 0 Aplicamos la 2ª LEY DE NEWTON Eje X → FT → F = m · a
19
PLANO HORIZONTAL CON ROZAMIENTO
Fuerza impulsora Peso del cuerpo = mg Normal: fuerza de reacción de la superficie de apoyo a la fuerza que el cuerpo hace sobre ella. (3ª LEY DE NEWTON) Fuerza de rozamiento N = P Eje Y → FT = 0 Aplicamos la 2ª LEY DE NEWTON Eje X → FT → F - FR = m · a FR = μ · N
20
FUERZAS: Descomposición del Peso
21
PLANO INCLINADO SIN ROZAMIENTO
N = PY y Si no hay rozamiento, ¿qué ocurrirá? Eje Y → FT = 0 Aplicamos la 2ª LEY DE NEWTON Eje X → FT → PX = m · a
22
PLANO INCLINADO CON ROZAMIENTO
N = PY ¿De qué depende que el cuerpo deslice por el plano o no? Eje Y → FT = 0 Eje X → FT → PX – FR = m · a Aplicamos la 2ª LEY DE NEWTON FR = μ · N
23
POLEAS ¿Hacia dónde se moverá el sistema?
Realmente las tensiones son distintas, porque para mover la polea se necesita que la tensión , en este caso de la izquierda, sea mayor que la otra, pero vamos a suponer que la polea no tiene inercia (¿qué significa?), así que … mejor para vosotros. T T P2 Como siempre, sentido positivo el del movimiento Cuerpo 1 P1 - T = m1 · a Aplicamos la 2ª LEY DE NEWTON P1 Cuerpo 2 T – P2 = m2 · a
