PLANTAS CONSUMIDORAS DE ENERGIA-SISTEMAS DE GENERACION DE VAPOR

Presentación del tema: "PLANTAS CONSUMIDORAS DE ENERGIA-SISTEMAS DE GENERACION DE VAPOR"— Transcripción de la presentación:

1 PLANTAS CONSUMIDORAS DE ENERGIA-SISTEMAS DE GENERACION DE VAPOR
Mg. Robert Guevara Chinchayán Ingeniero en Energía-CIP 72486 Post-Grado en Uso Eficiente y Ahorro de Energía

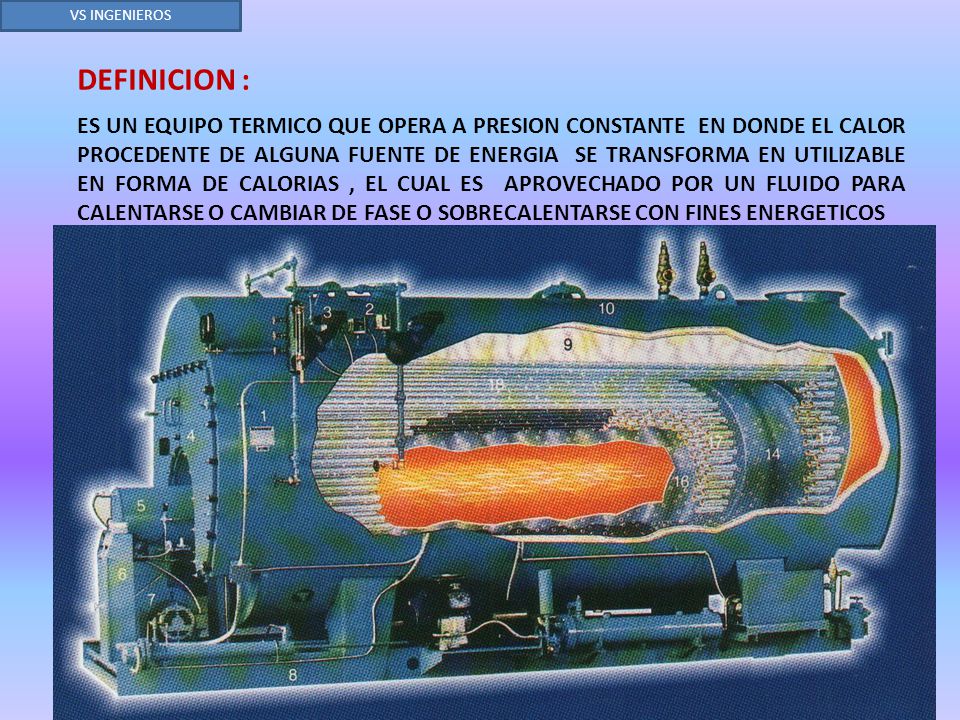

2 VS INGENIEROS DEFINICION : ES UN EQUIPO TERMICO QUE OPERA A PRESION CONSTANTE EN DONDE EL CALOR PROCEDENTE DE ALGUNA FUENTE DE ENERGIA SE TRANSFORMA EN UTILIZABLE EN FORMA DE CALORIAS , EL CUAL ES APROVECHADO POR UN FLUIDO PARA CALENTARSE O CAMBIAR DE FASE O SOBRECALENTARSE CON FINES ENERGETICOS

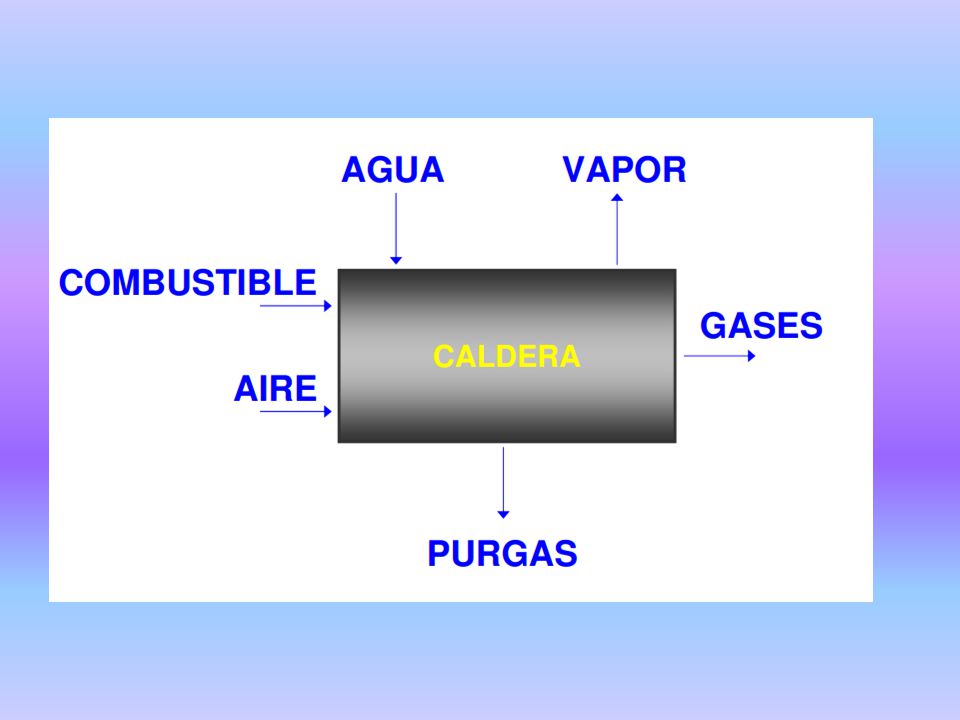

3

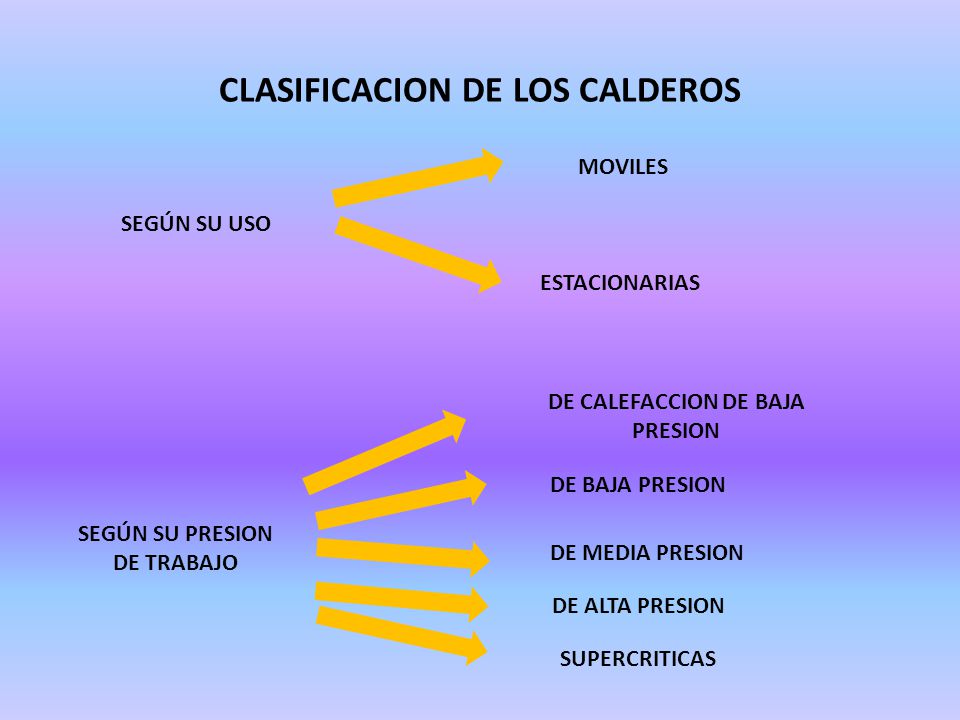

4 CLASIFICACION DE LOS CALDEROS
MOVILES SEGÚN SU USO ESTACIONARIAS DE CALEFACCION DE BAJA PRESION DE BAJA PRESION SEGÚN SU PRESION DE TRABAJO DE MEDIA PRESION DE ALTA PRESION SUPERCRITICAS

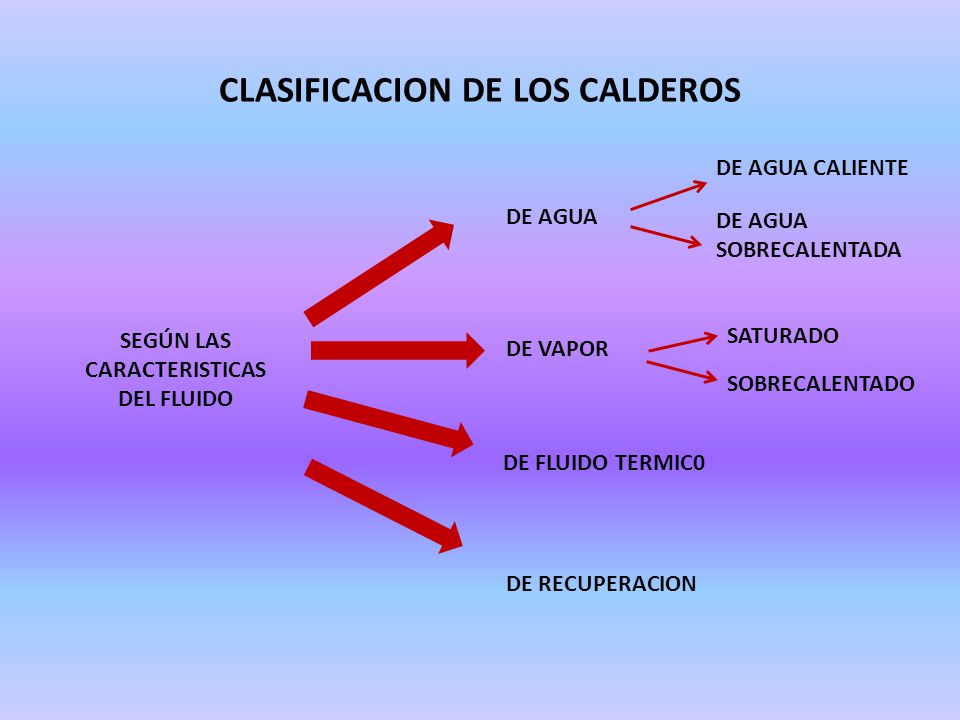

5 CLASIFICACION DE LOS CALDEROS
DE AGUA CALIENTE DE AGUA DE AGUA SOBRECALENTADA SATURADO DE VAPOR SEGÚN LAS CARACTERISTICAS DEL FLUIDO SOBRECALENTADO DE FLUIDO TERMIC0 DE RECUPERACION

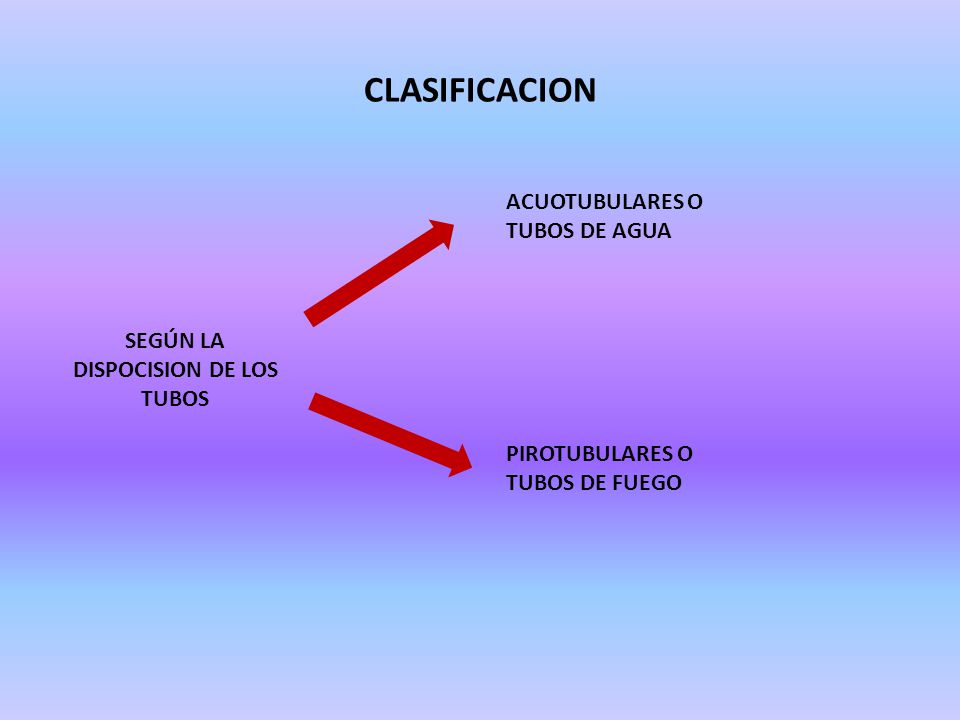

6 SEGÚN LA DISPOCISION DE LOS TUBOS
CLASIFICACION ACUOTUBULARES O TUBOS DE AGUA SEGÚN LA DISPOCISION DE LOS TUBOS PIROTUBULARES O TUBOS DE FUEGO

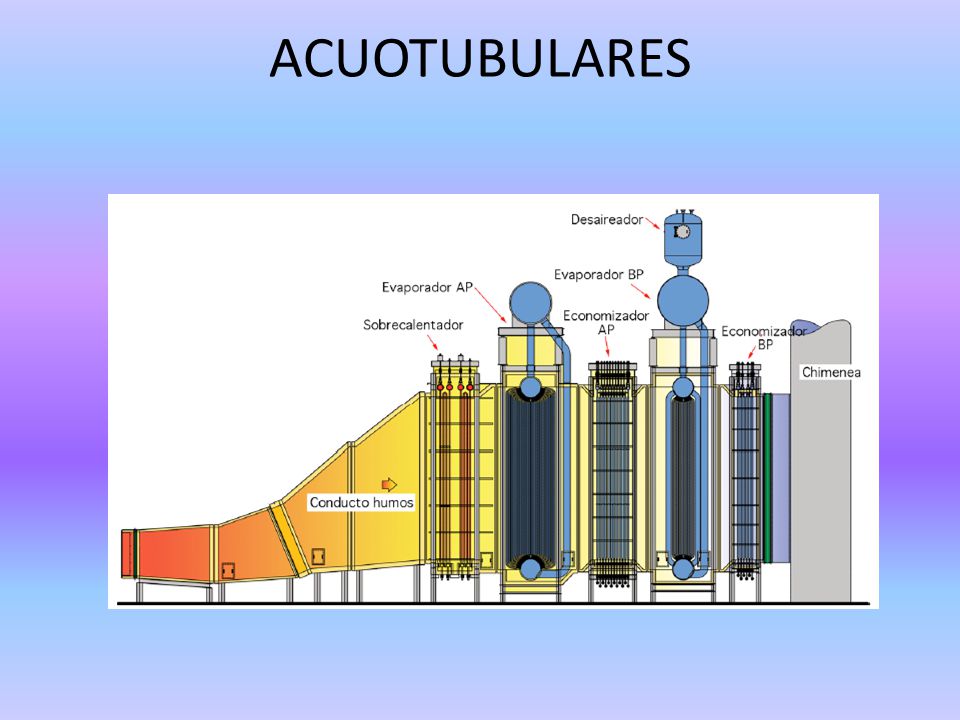

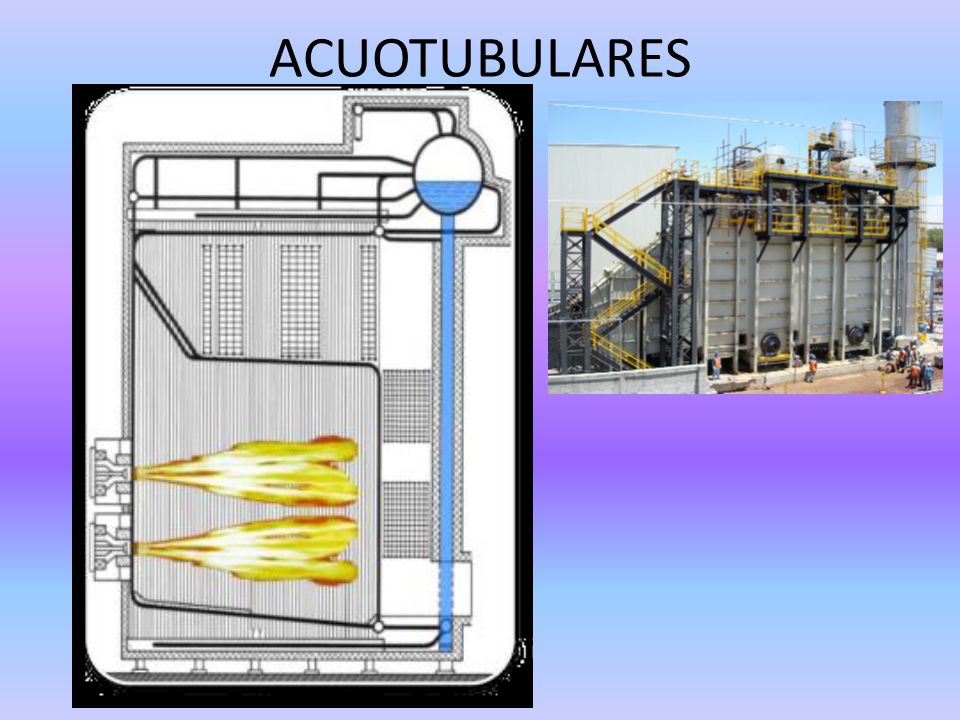

7 ACUOTUBULARES

8 ACUOTUBULARES

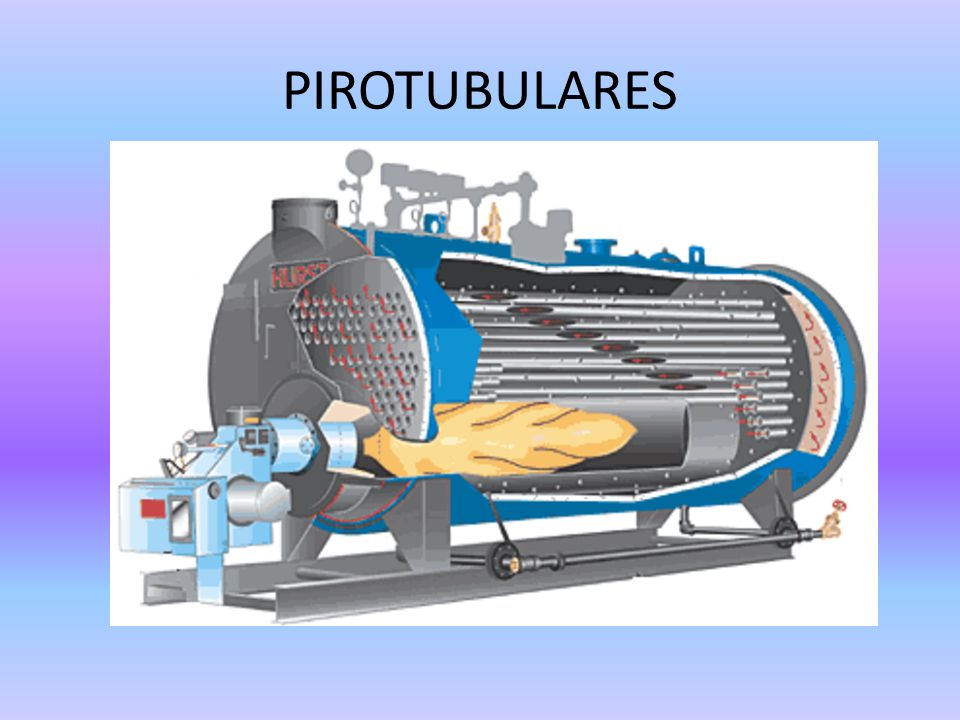

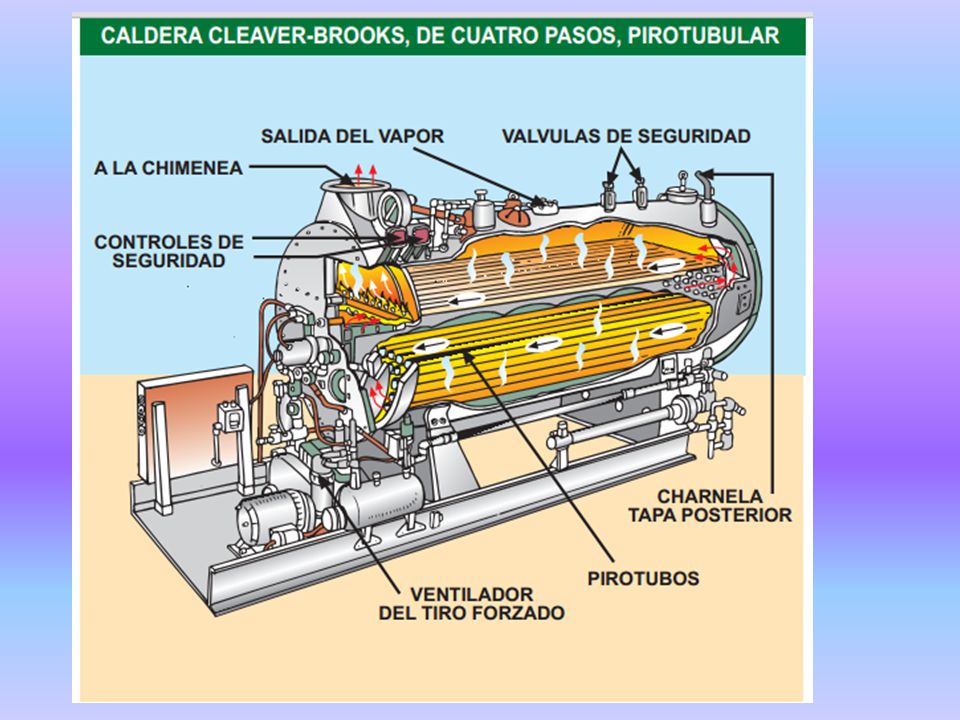

9 PIROTUBULARES

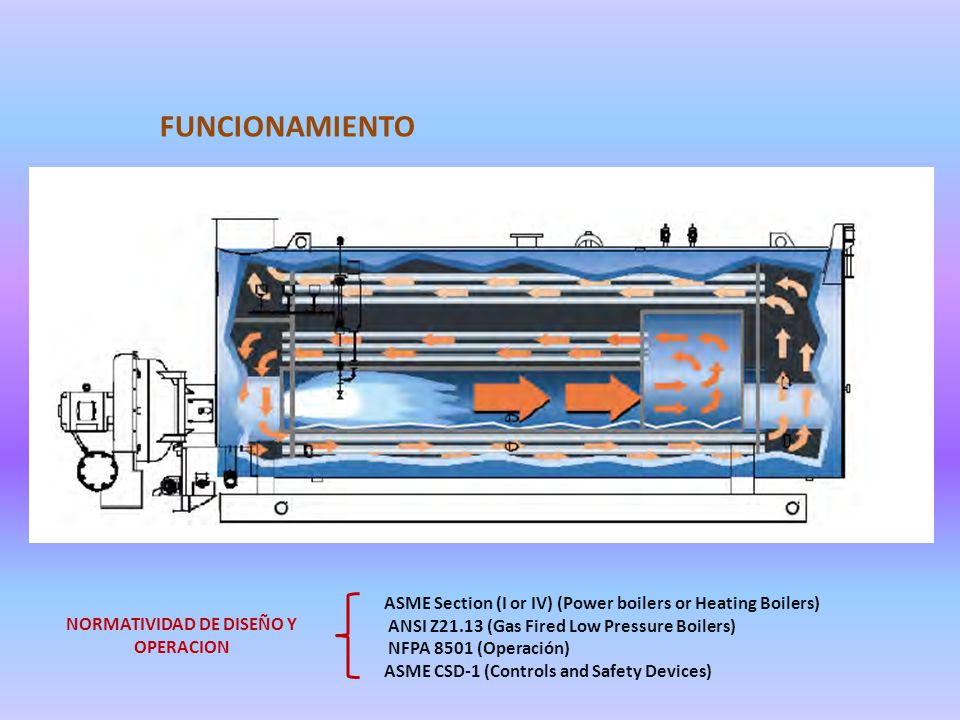

10 NORMATIVIDAD DE DISEÑO Y OPERACION
FUNCIONAMIENTO NORMATIVIDAD DE DISEÑO Y OPERACION ASME Section (I or IV) (Power boilers or Heating Boilers) ANSI Z21.13 (Gas Fired Low Pressure Boilers) NFPA 8501 (Operación) ASME CSD-1 (Controls and Safety Devices)

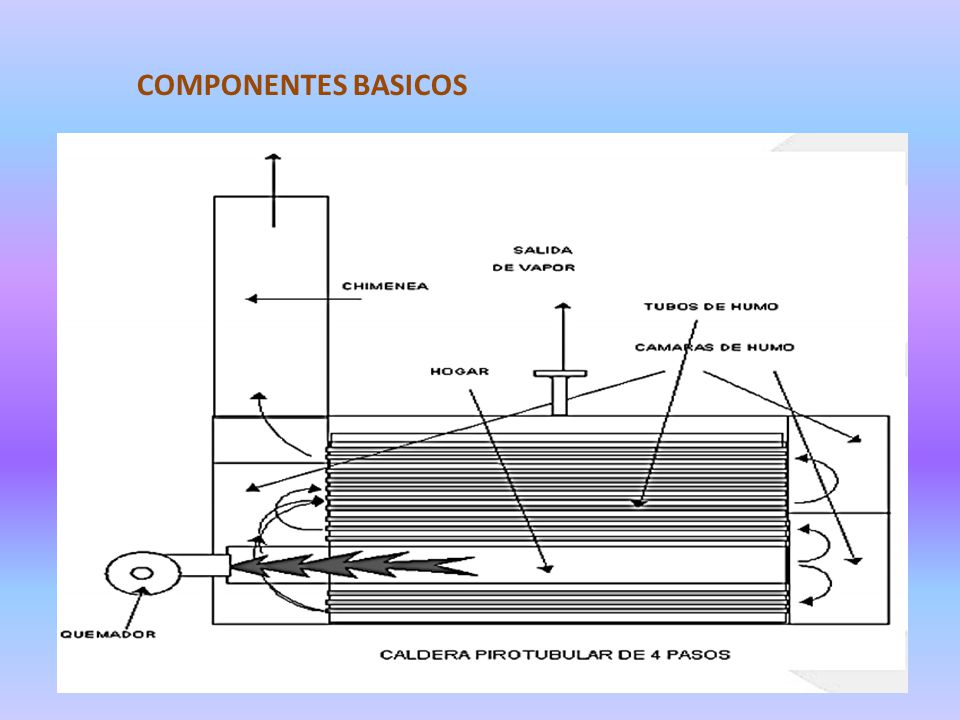

11 COMPONENTES BASICOS

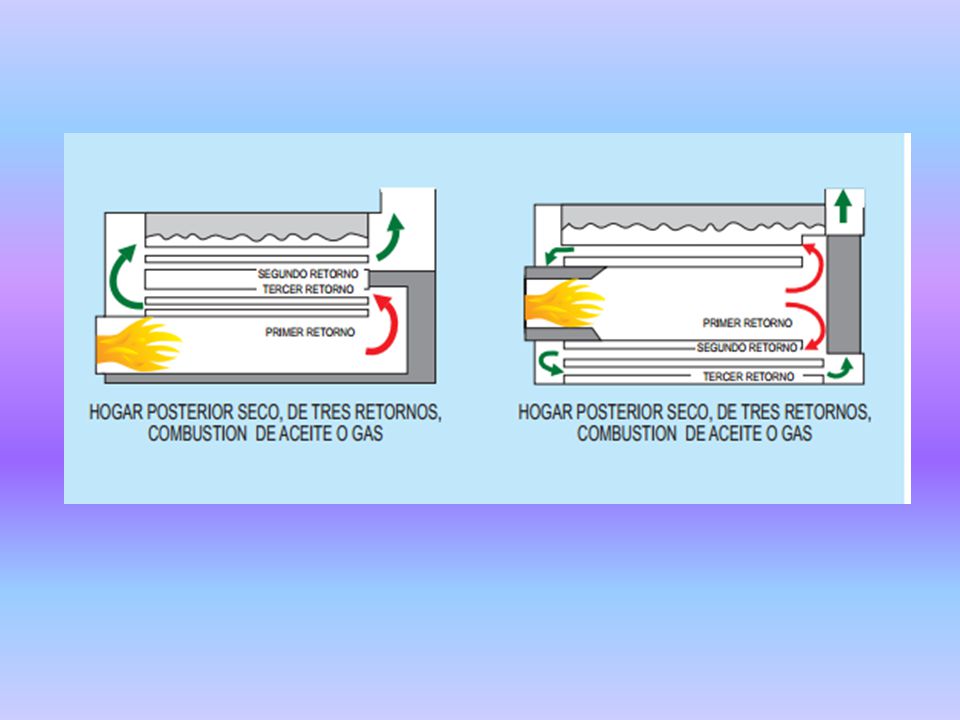

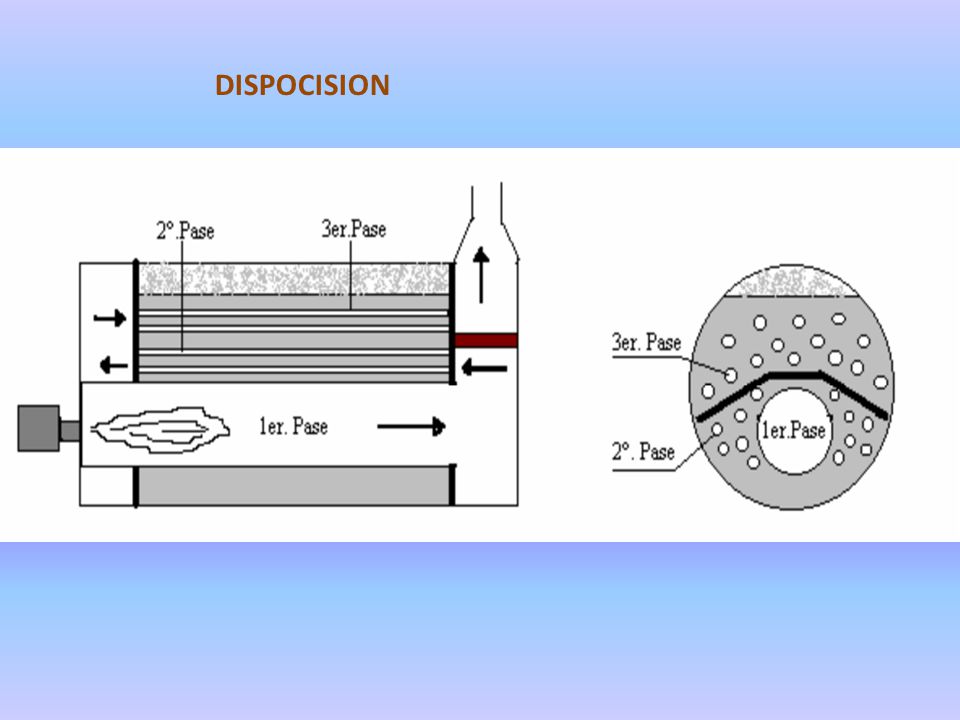

12 DISPOCISION

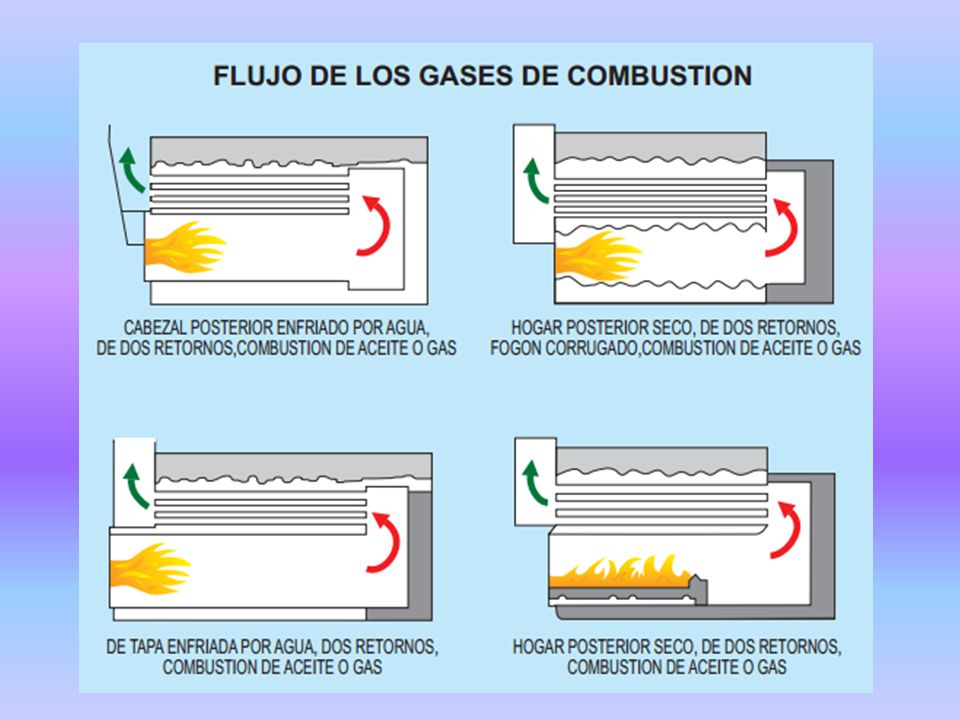

13

14

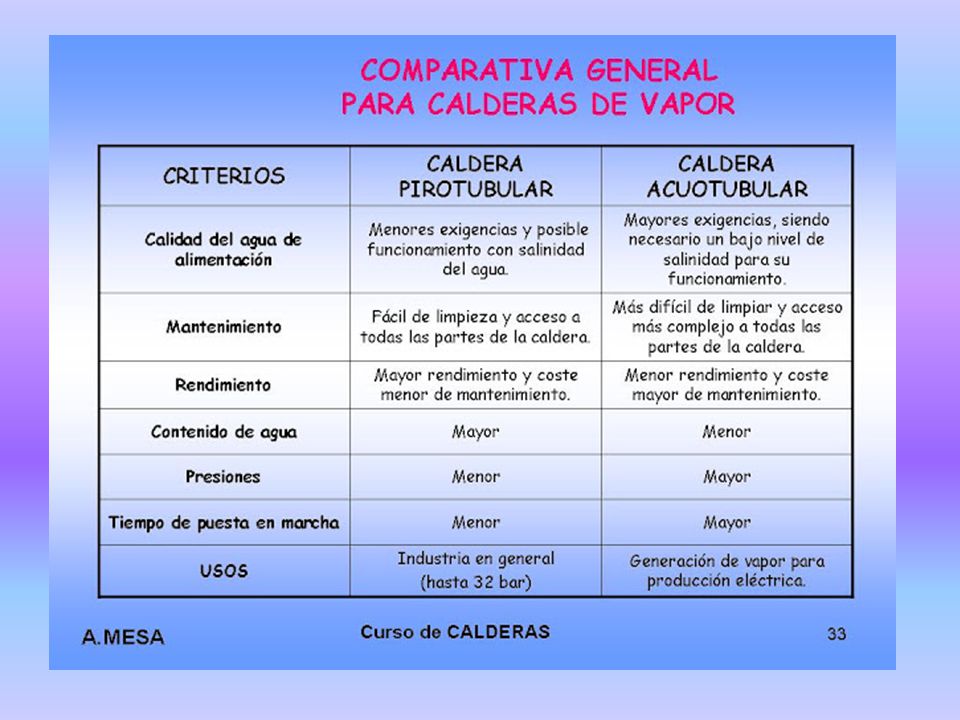

15

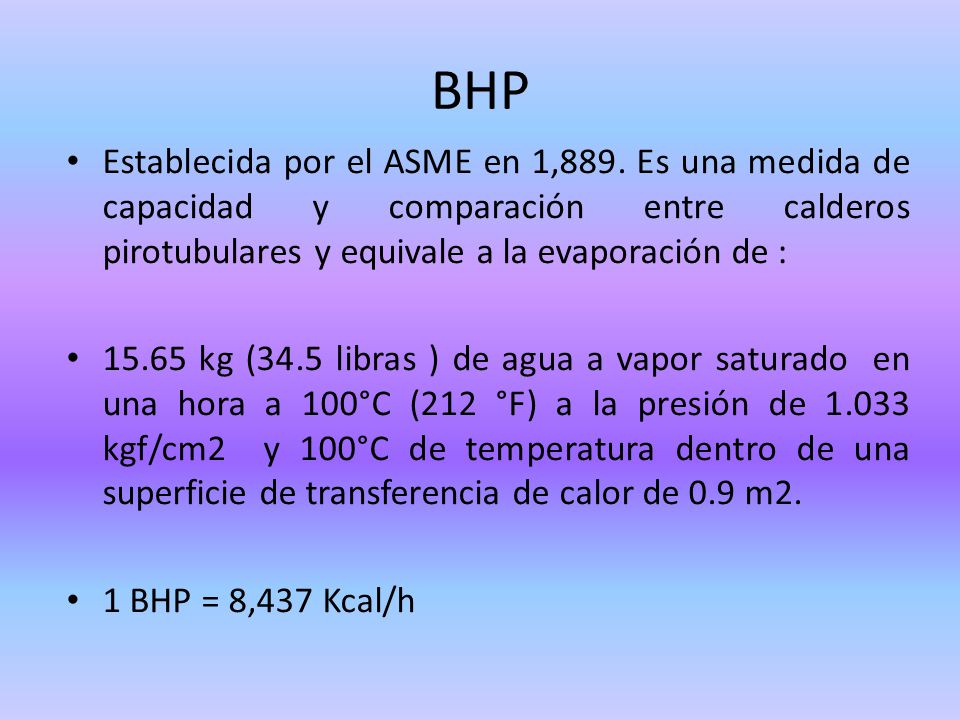

16 BHP Establecida por el ASME en 1,889. Es una medida de capacidad y comparación entre calderos pirotubulares y equivale a la evaporación de : 15.65 kg (34.5 libras ) de agua a vapor saturado en una hora a 100°C (212 °F) a la presión de kgf/cm2 y 100°C de temperatura dentro de una superficie de transferencia de calor de 0.9 m2. 1 BHP = 8,437 Kcal/h

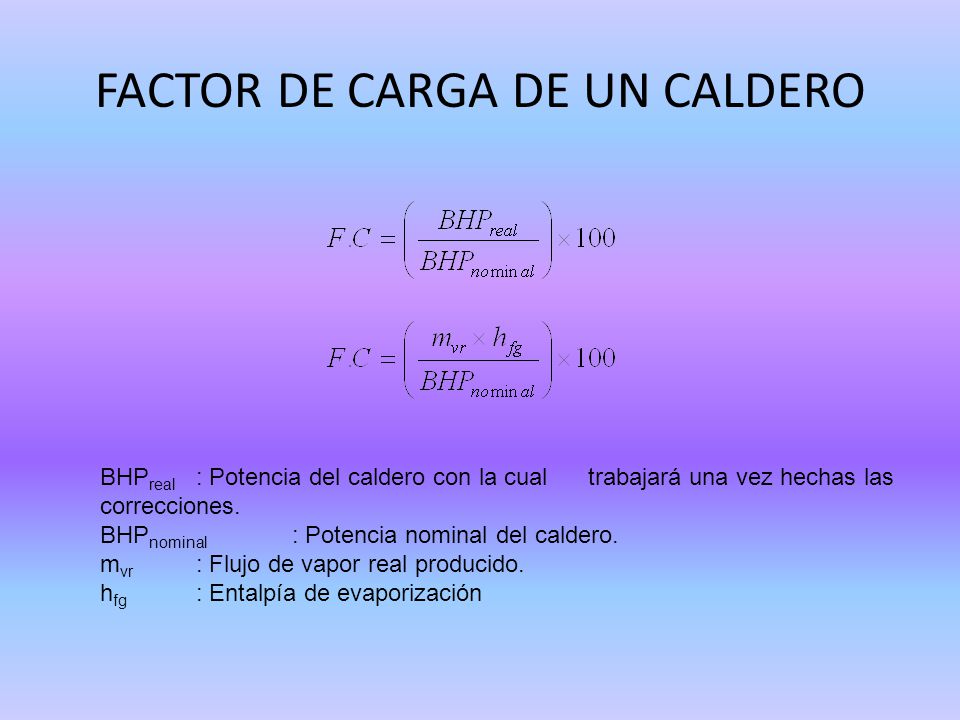

17 FACTOR DE CARGA DE UN CALDERO
BHPreal : Potencia del caldero con la cual trabajará una vez hechas las correcciones. BHPnominal : Potencia nominal del caldero. mvr : Flujo de vapor real producido. hfg : Entalpía de evaporización

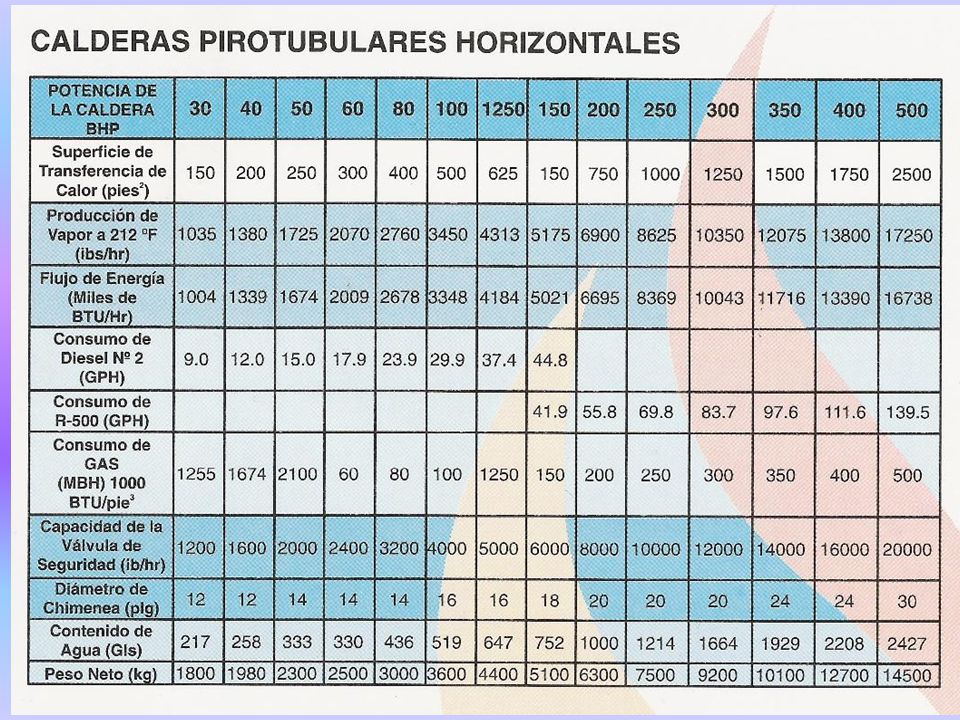

18

19 MARCAS MAS IMPORTANTES
Distral. Cleaver Brooks. Power Master Halvorsen. Jhonson. York. Kewanee. Apin. Eclipse Intesa , etc.

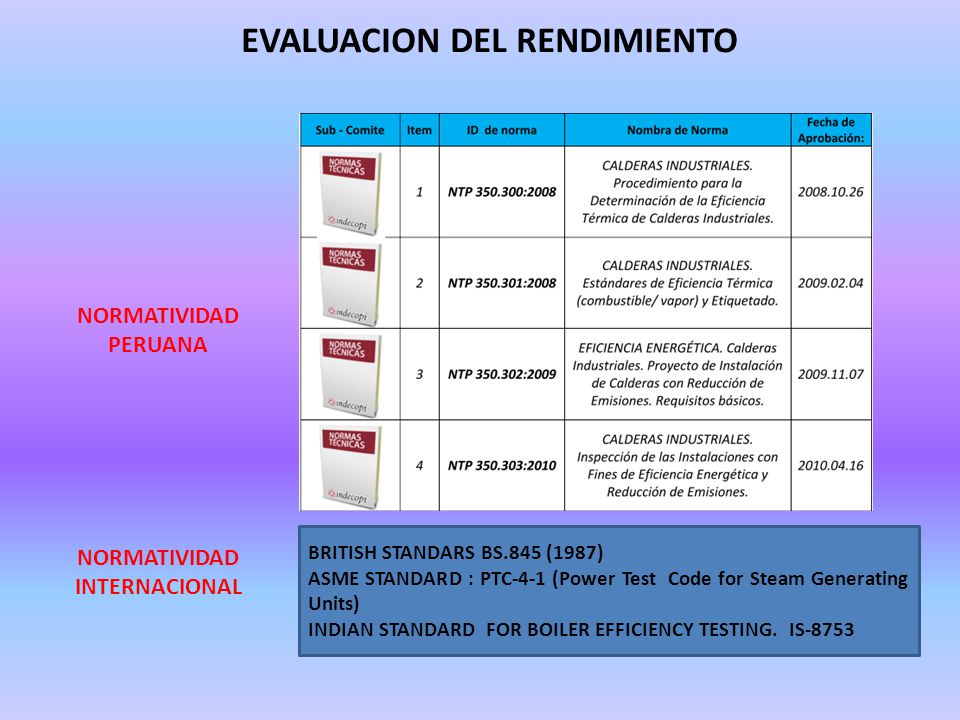

20 EVALUACION DEL RENDIMIENTO NORMATIVIDAD INTERNACIONAL
NORMATIVIDAD PERUANA NORMATIVIDAD INTERNACIONAL BRITISH STANDARS BS.845 (1987) ASME STANDARD : PTC-4-1 (Power Test Code for Steam Generating Units) INDIAN STANDARD FOR BOILER EFFICIENCY TESTING. IS-8753

21 METODO DIRECTO

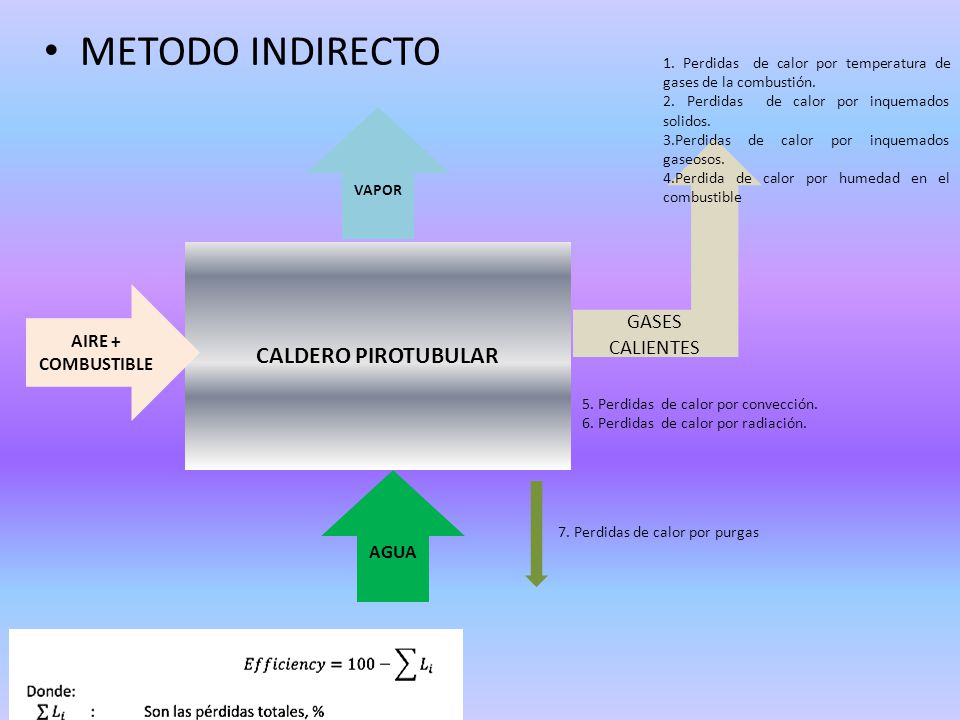

22 METODO INDIRECTO CALDERO PIROTUBULAR GASES CALIENTES
1. Perdidas de calor por temperatura de gases de la combustión. 2. Perdidas de calor por inquemados solidos. 3.Perdidas de calor por inquemados gaseosos. 4.Perdida de calor por humedad en el combustible VAPOR GASES CALIENTES CALDERO PIROTUBULAR AIRE + COMBUSTIBLE 5. Perdidas de calor por convección. 6. Perdidas de calor por radiación. AGUA 7. Perdidas de calor por purgas

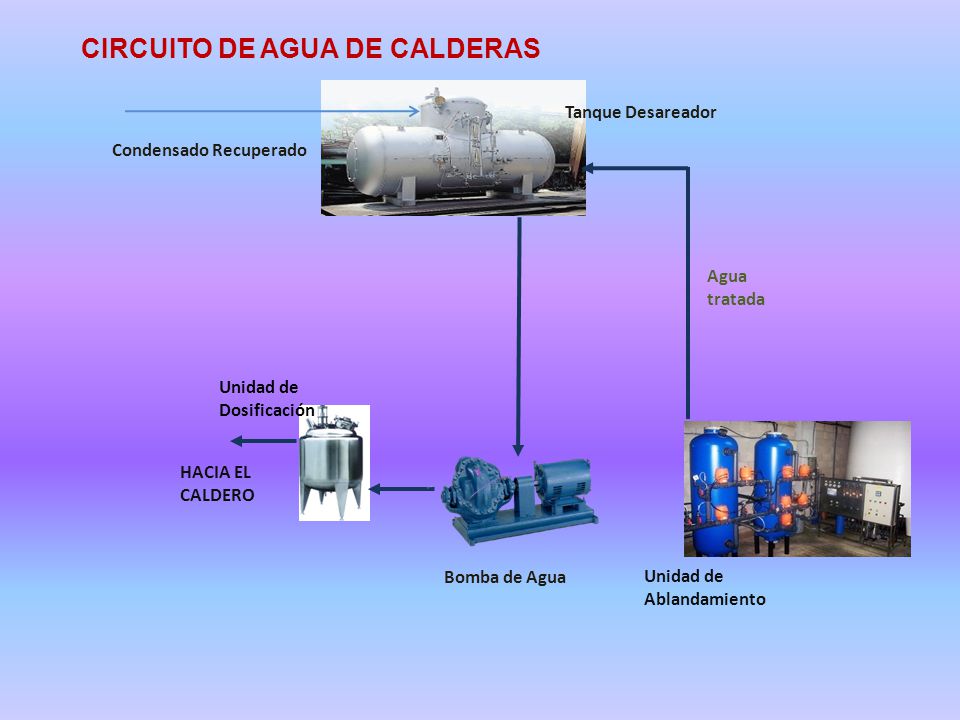

23 CIRCUITO DE AGUA DE CALDERAS
Tanque Desareador Unidad de Dosificación Unidad de Ablandamiento Bomba de Agua Agua tratada HACIA EL CALDERO Condensado Recuperado

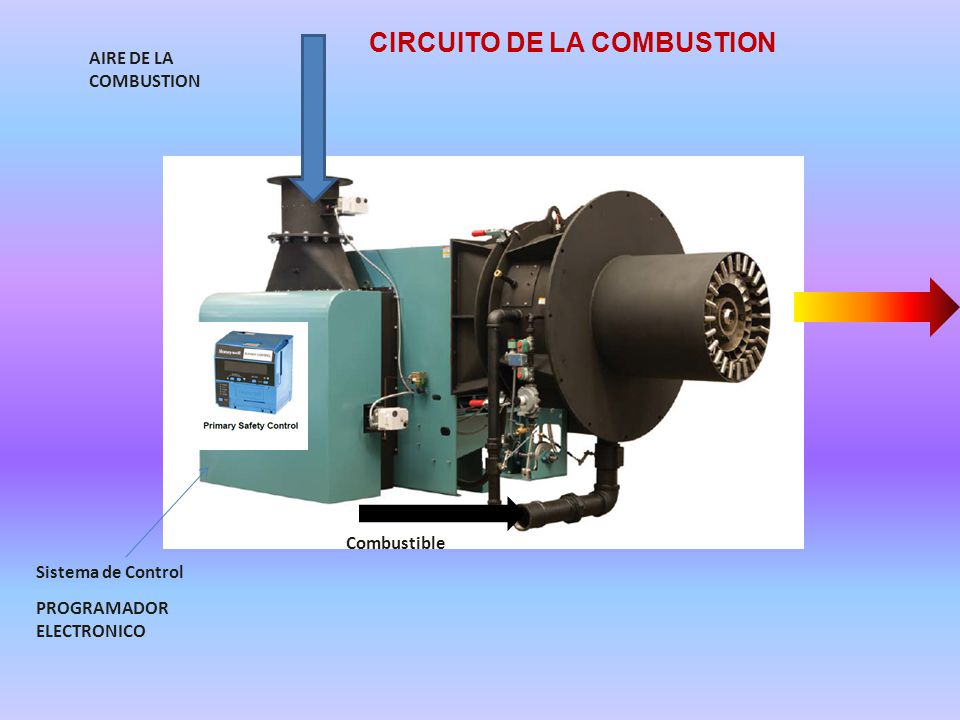

24 CIRCUITO DE LA COMBUSTION
AIRE DE LA COMBUSTION Combustible Sistema de Control PROGRAMADOR ELECTRONICO

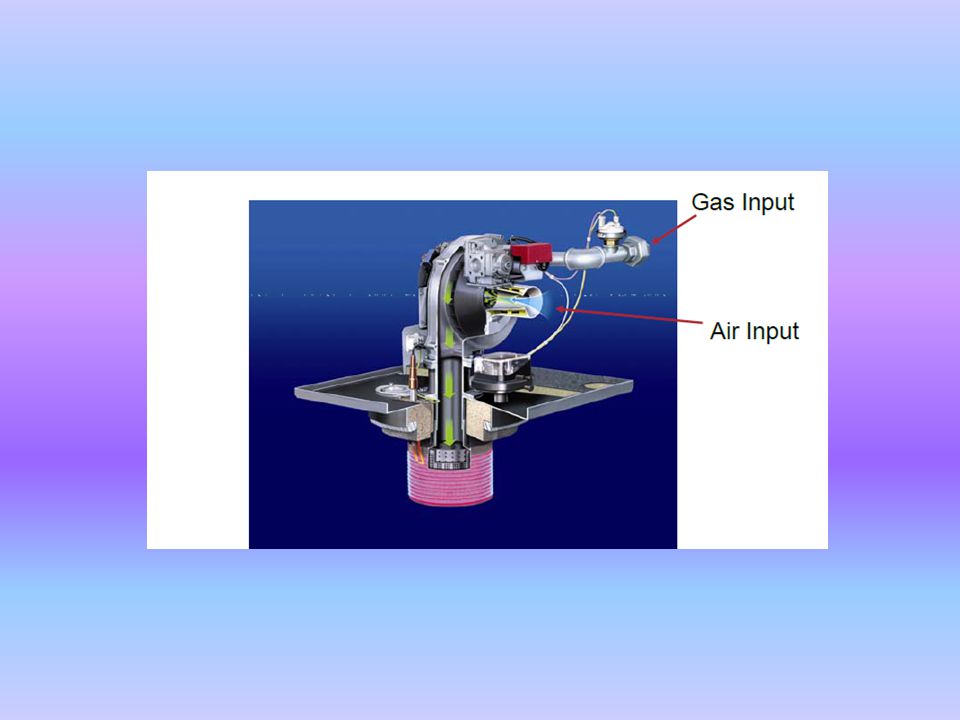

25

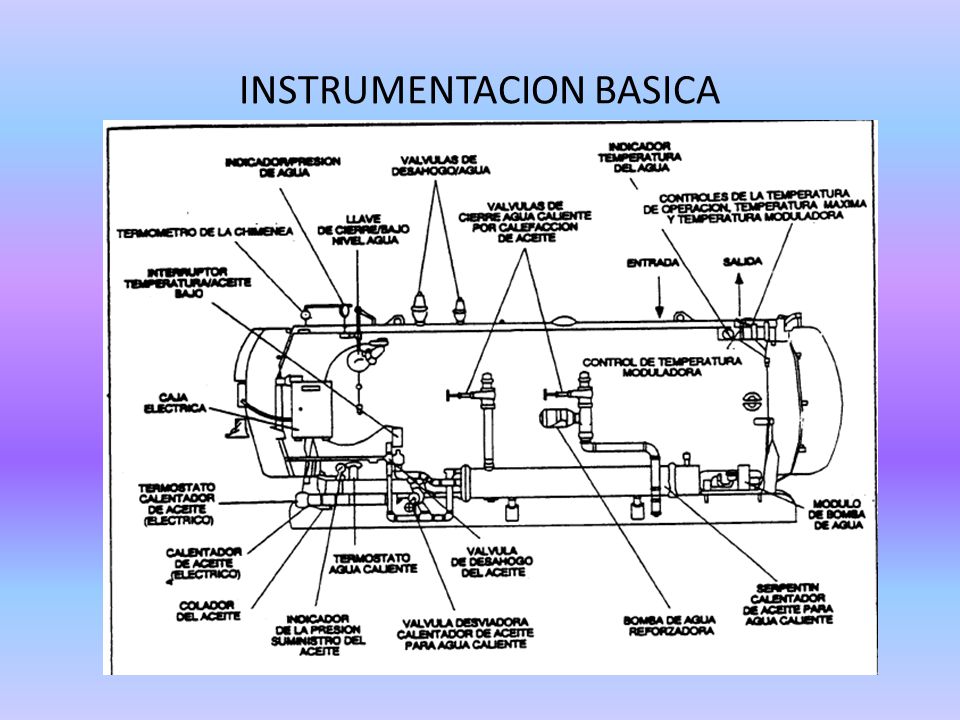

26 INSTRUMENTACION BASICA

27

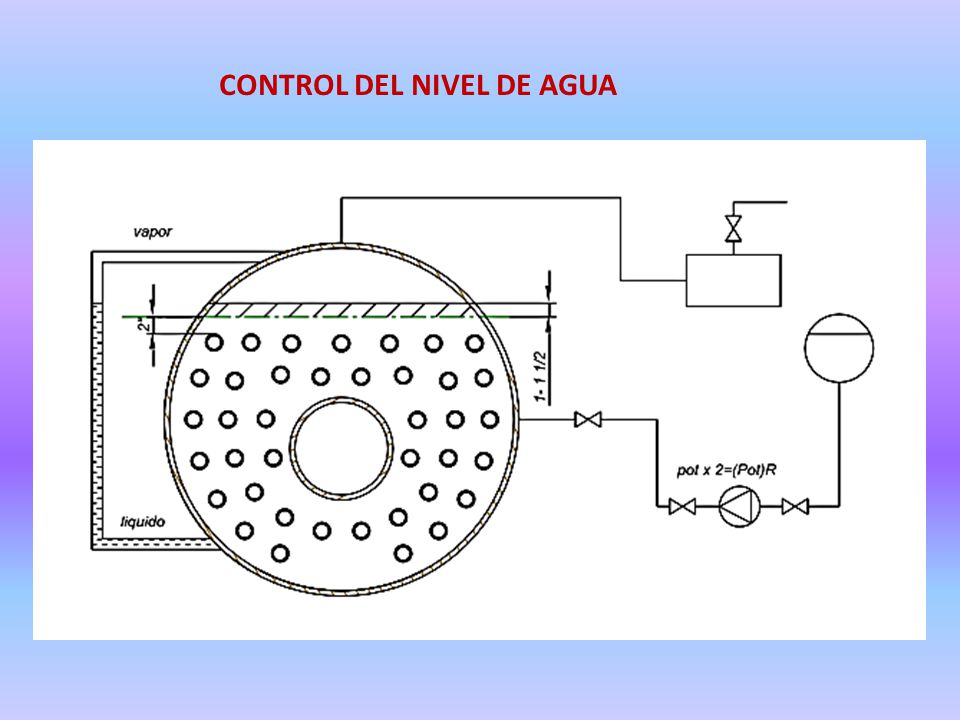

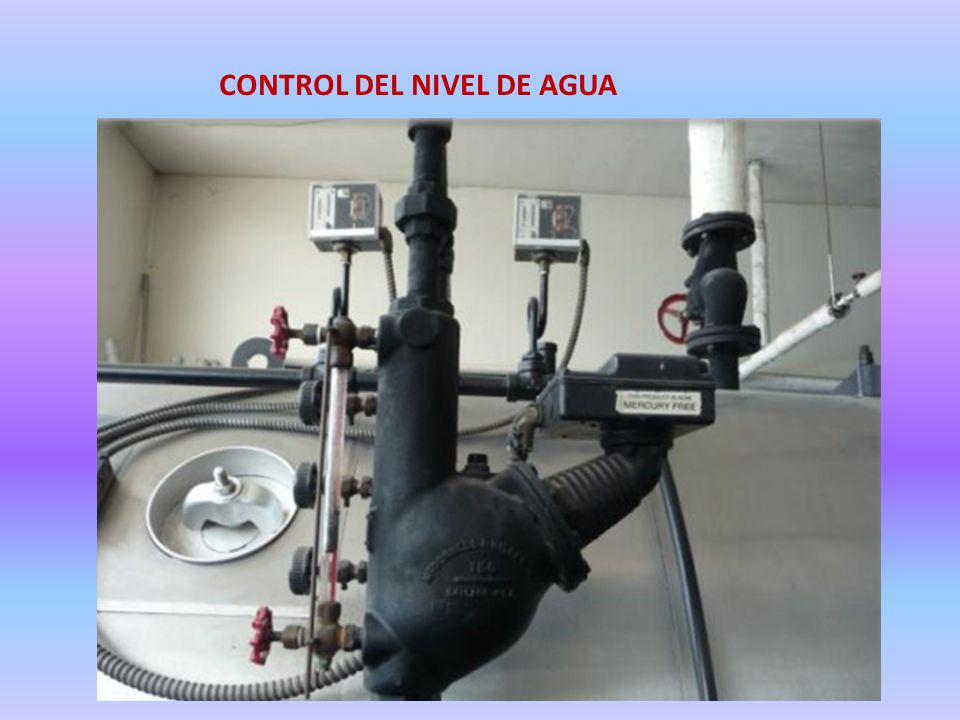

28 CONTROL DEL NIVEL DE AGUA

29 CONTROL DEL NIVEL DE AGUA

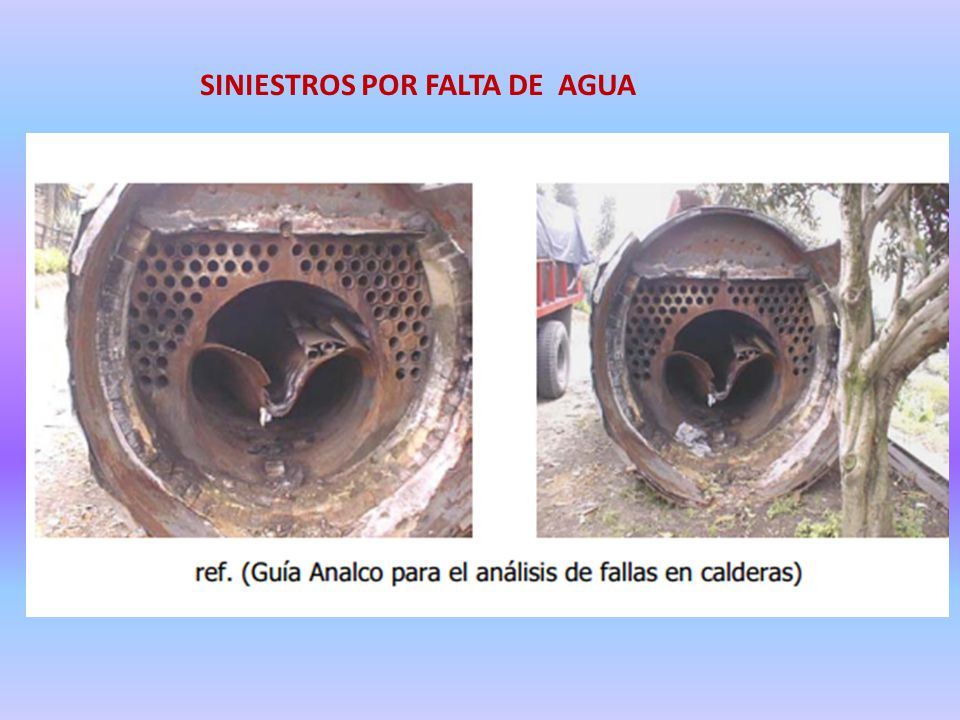

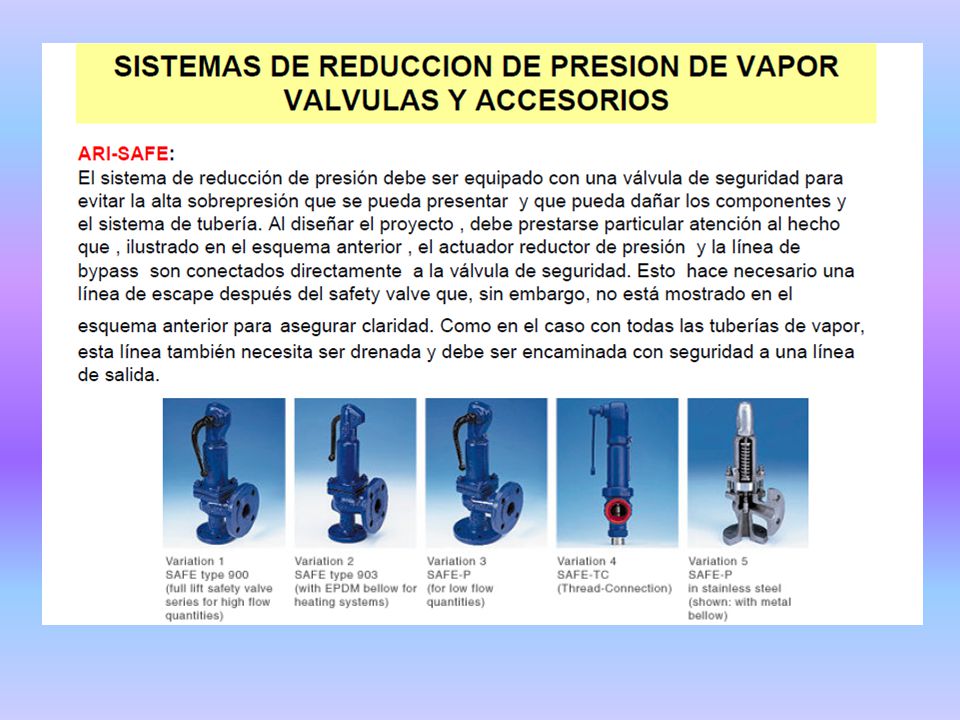

30 SINIESTROS POR FALTA DE AGUA

31 SINIESTROS POR FALTA DE AGUA

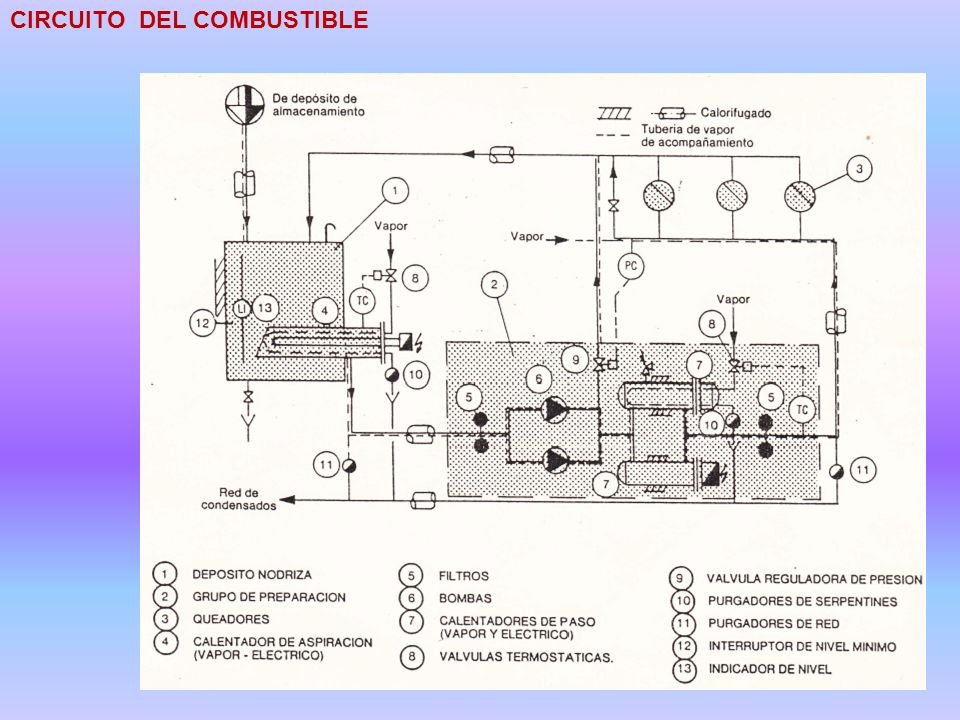

32 CIRCUITO DEL COMBUSTIBLE

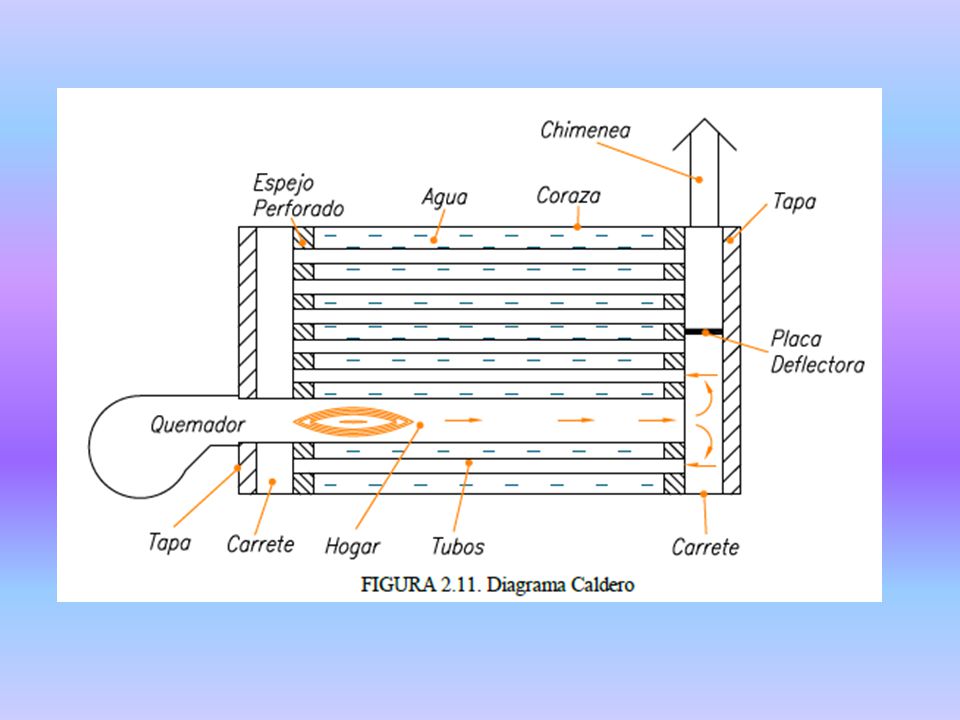

33

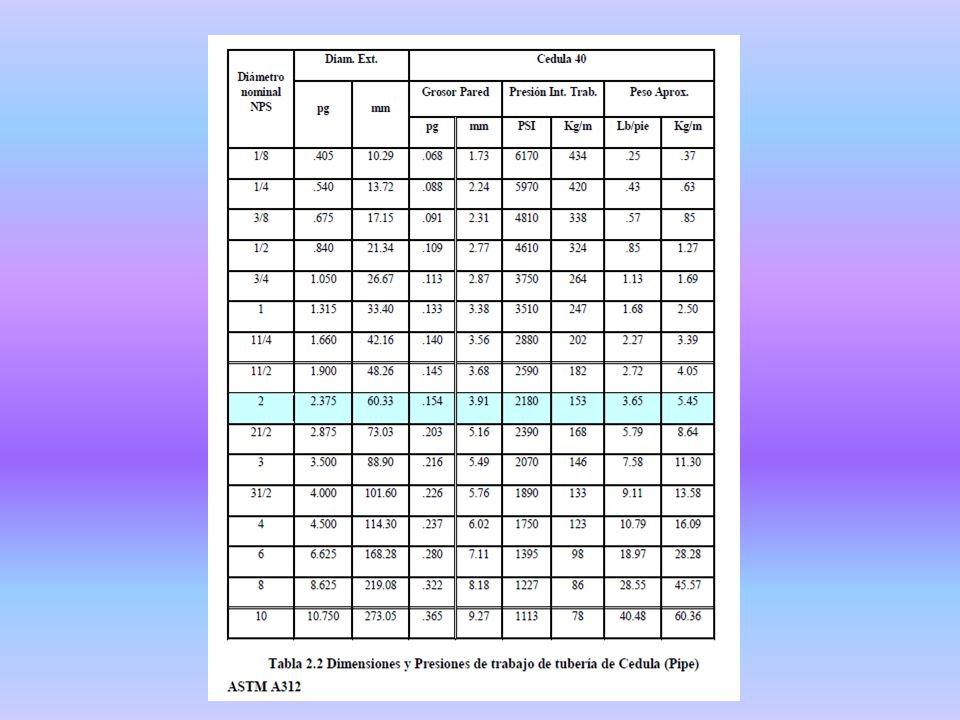

34

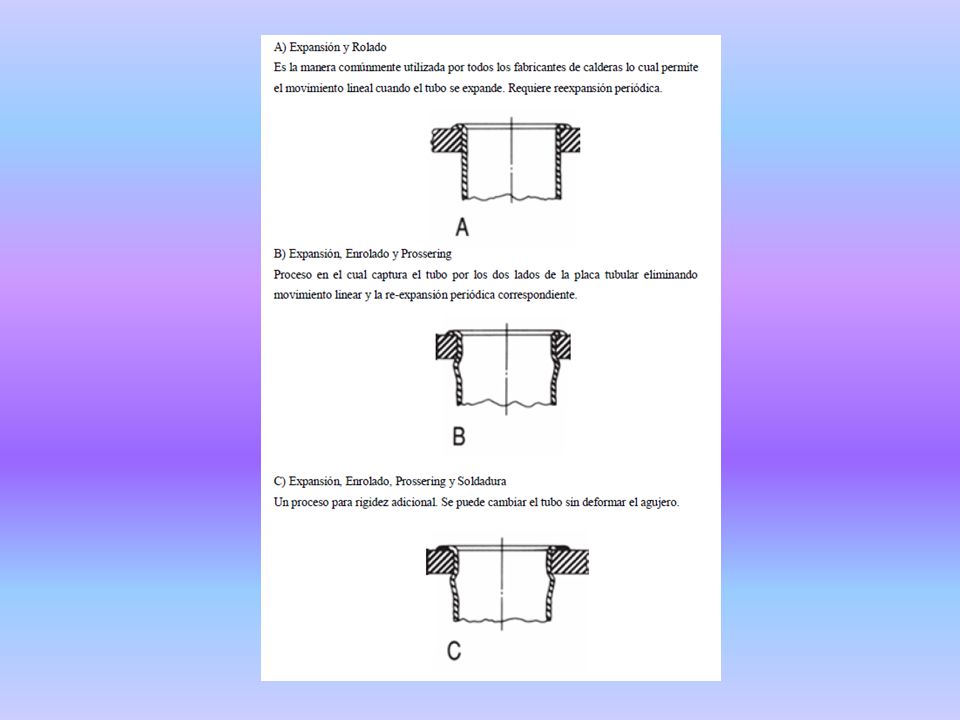

35

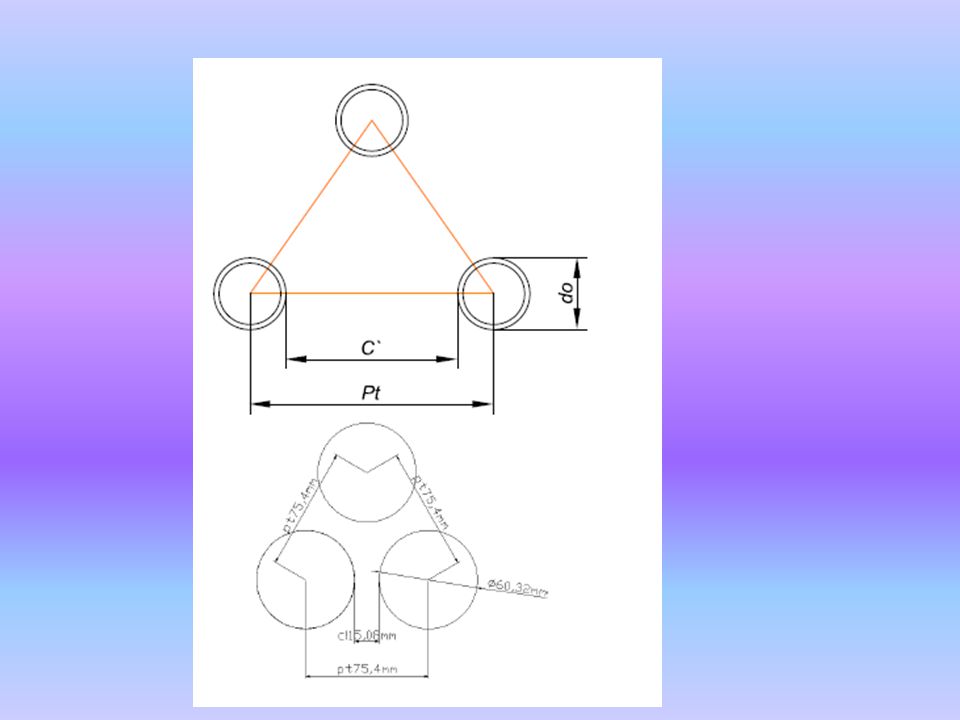

36
