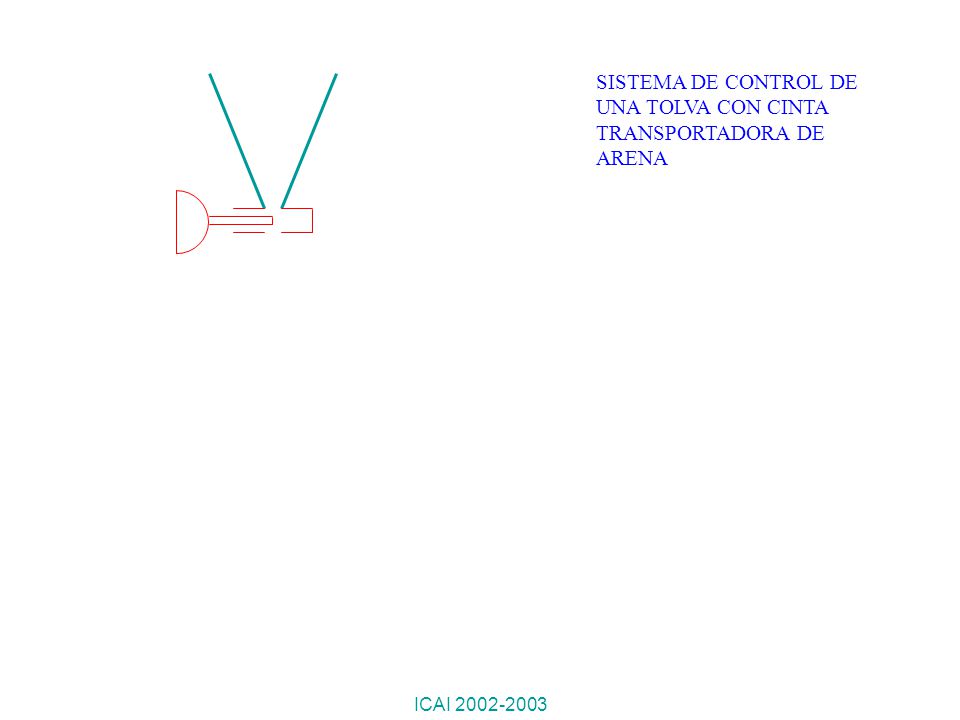

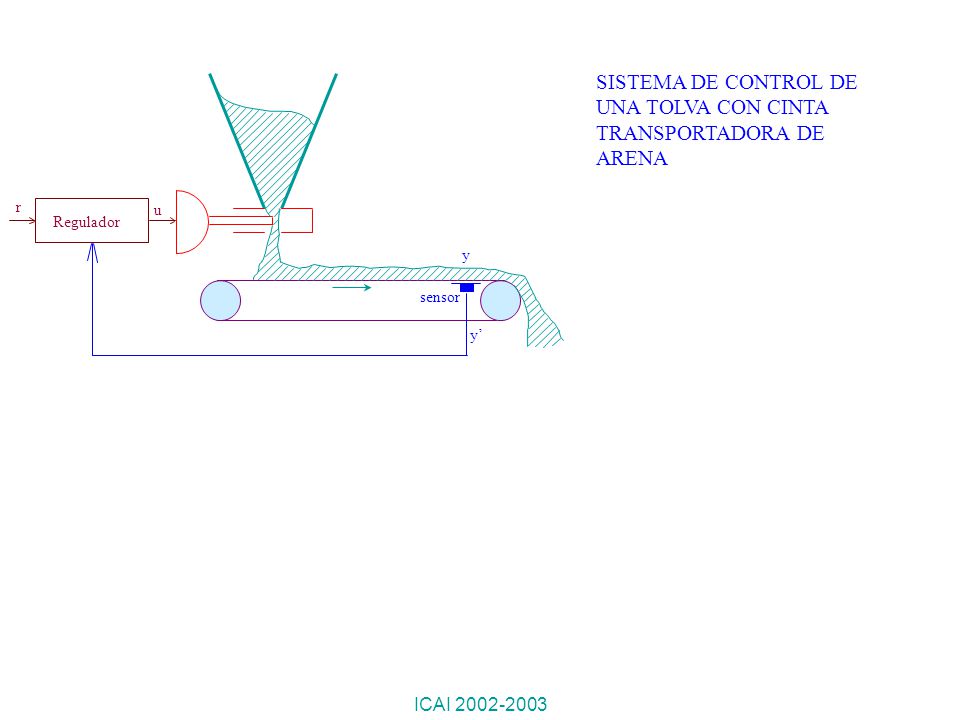

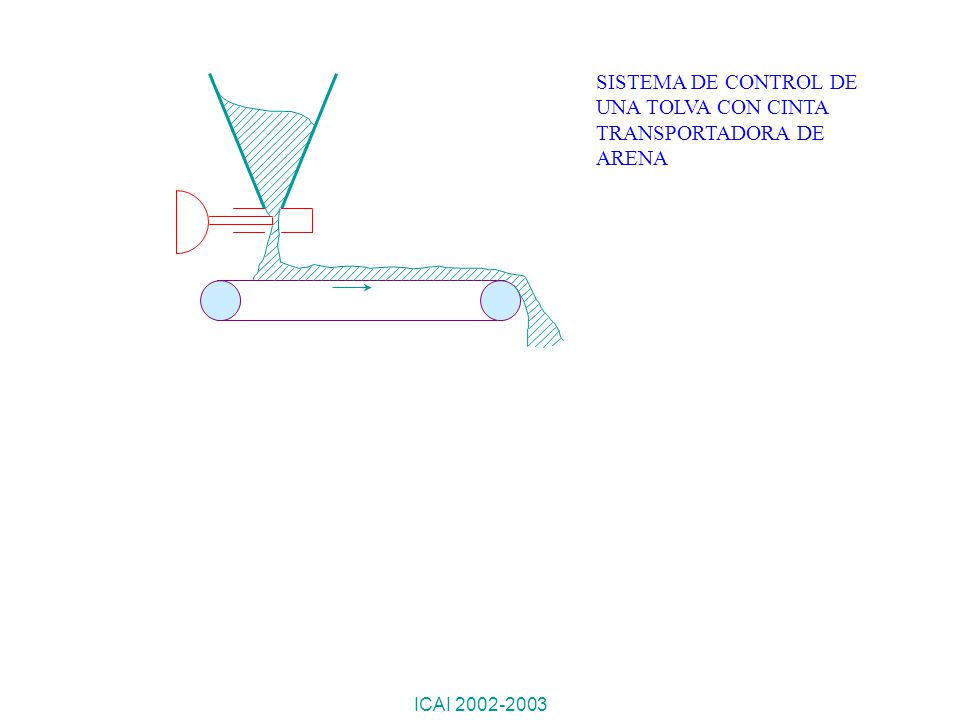

SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA

Presentación del tema: "SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA"— Transcripción de la presentación:

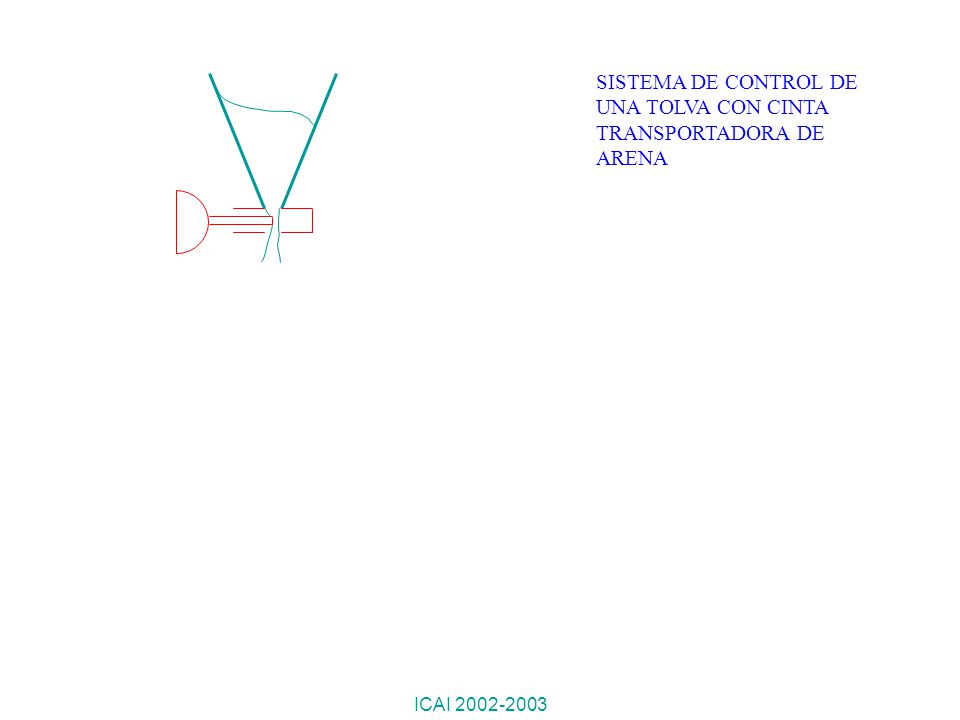

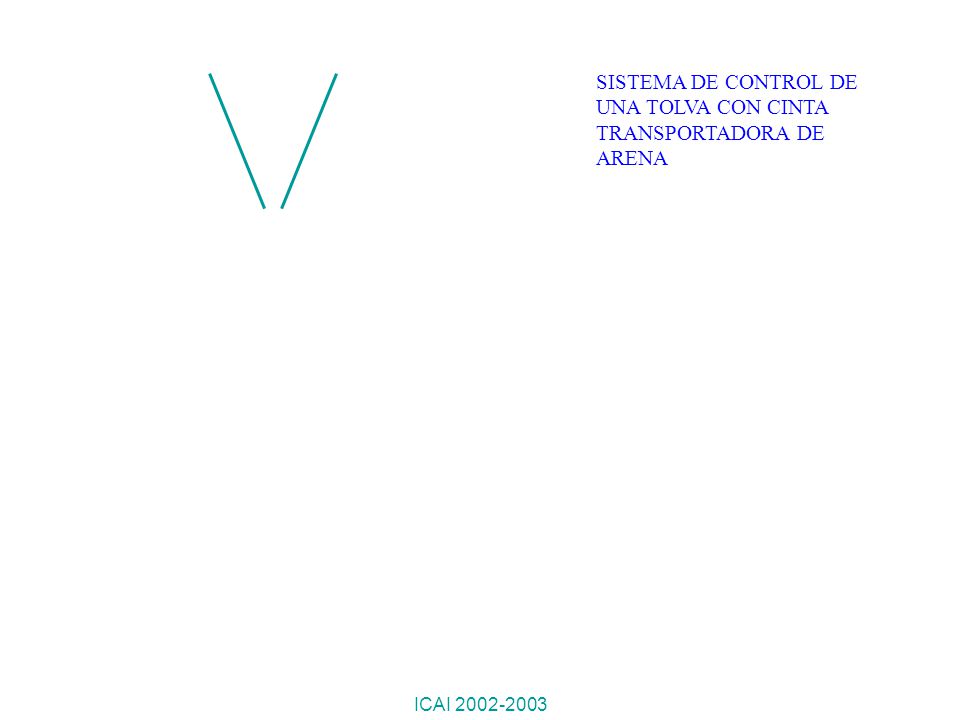

1 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA ICAI

2 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA ICAI

3 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA ICAI

4 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA ICAI

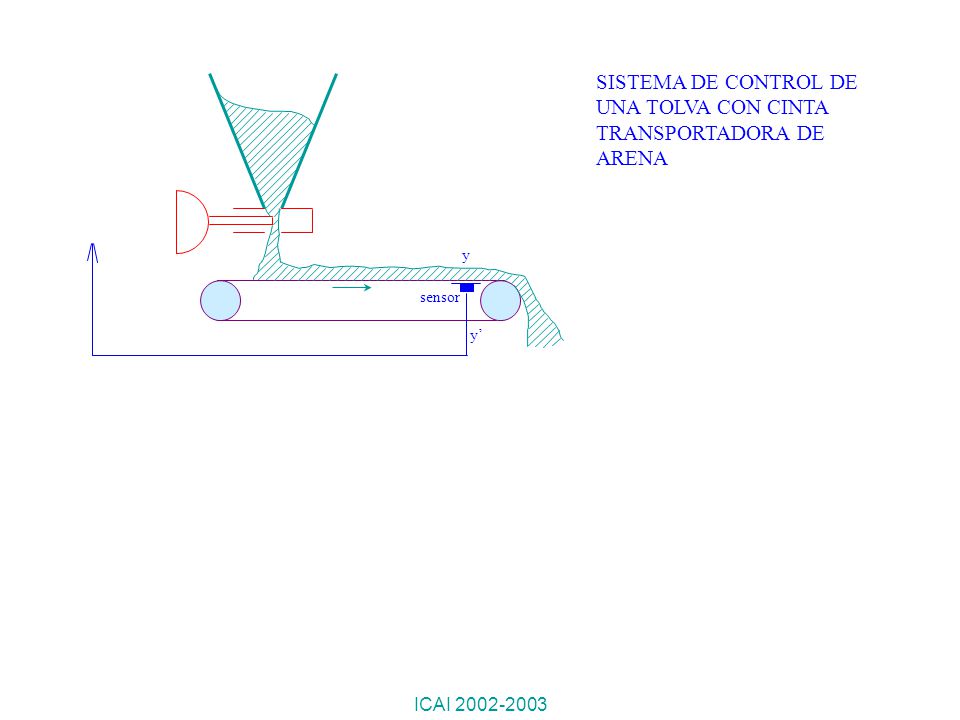

5 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA y sensor y’ ICAI

6 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA
15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA r u Regulador y sensor y’ ICAI

7 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA

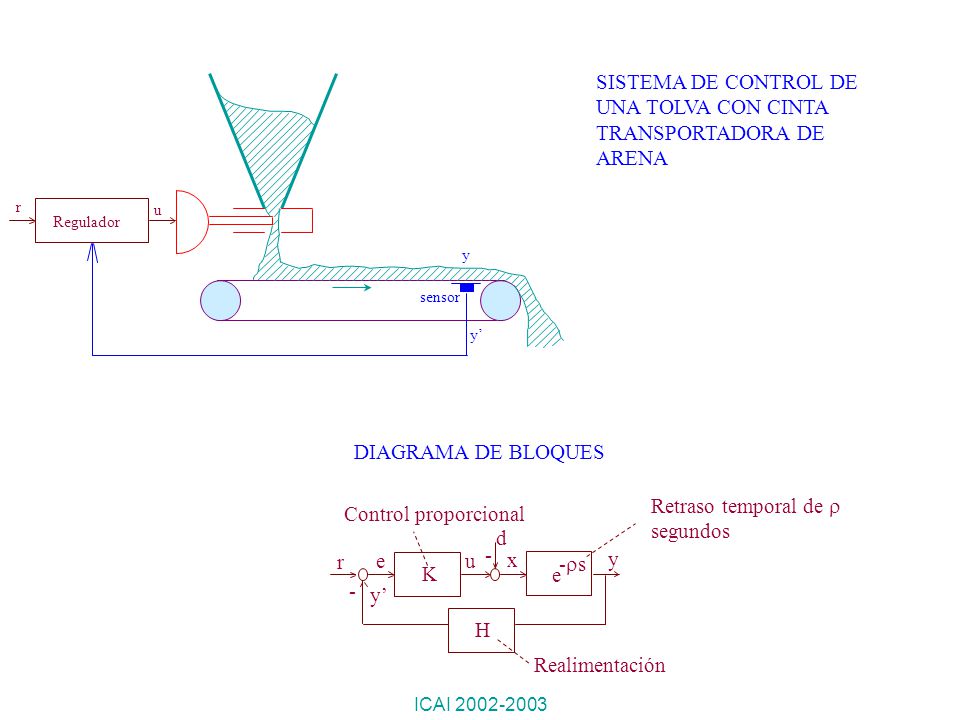

15/04/2017 SISTEMA DE CONTROL DE UNA TOLVA CON CINTA TRANSPORTADORA DE ARENA r u Regulador y sensor y’ DIAGRAMA DE BLOQUES Retraso temporal de r segundos Control proporcional d e - r u x -rs y K e - y’ H Realimentación ICAI

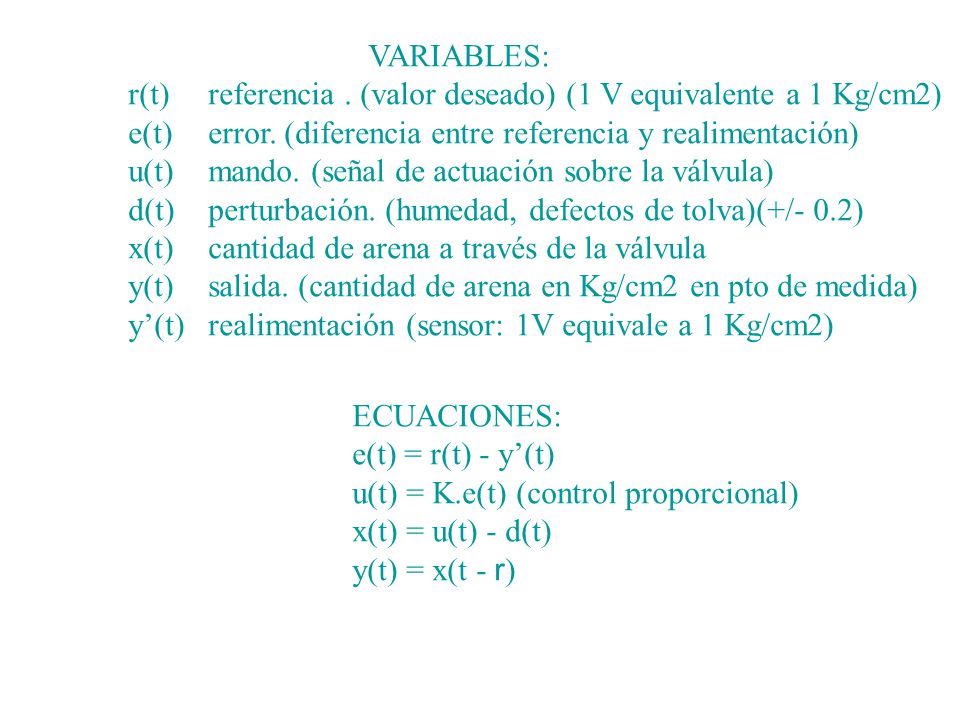

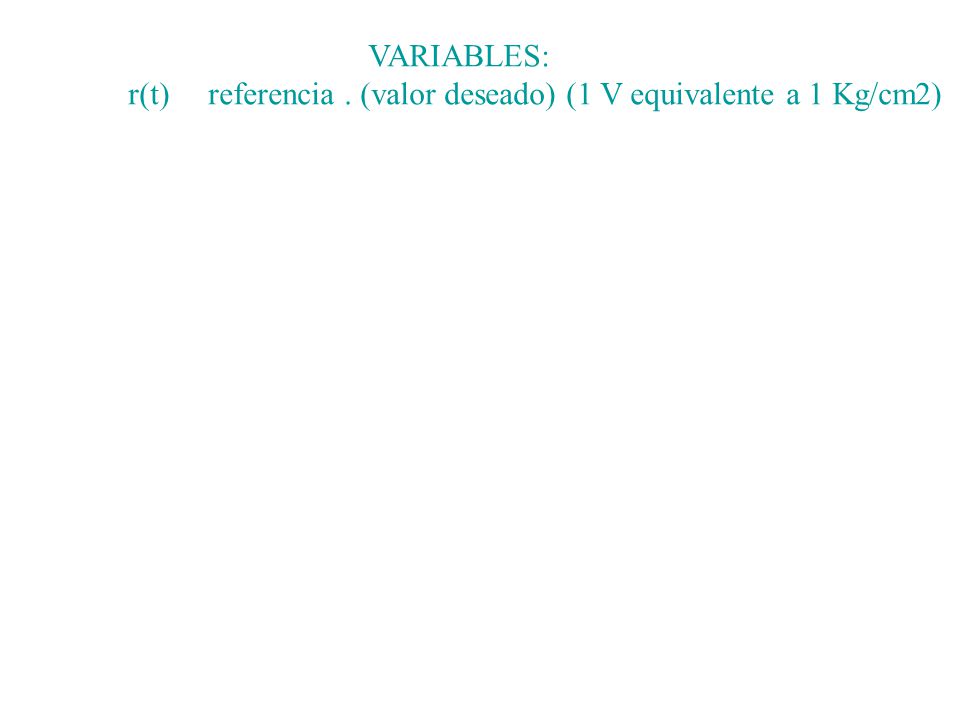

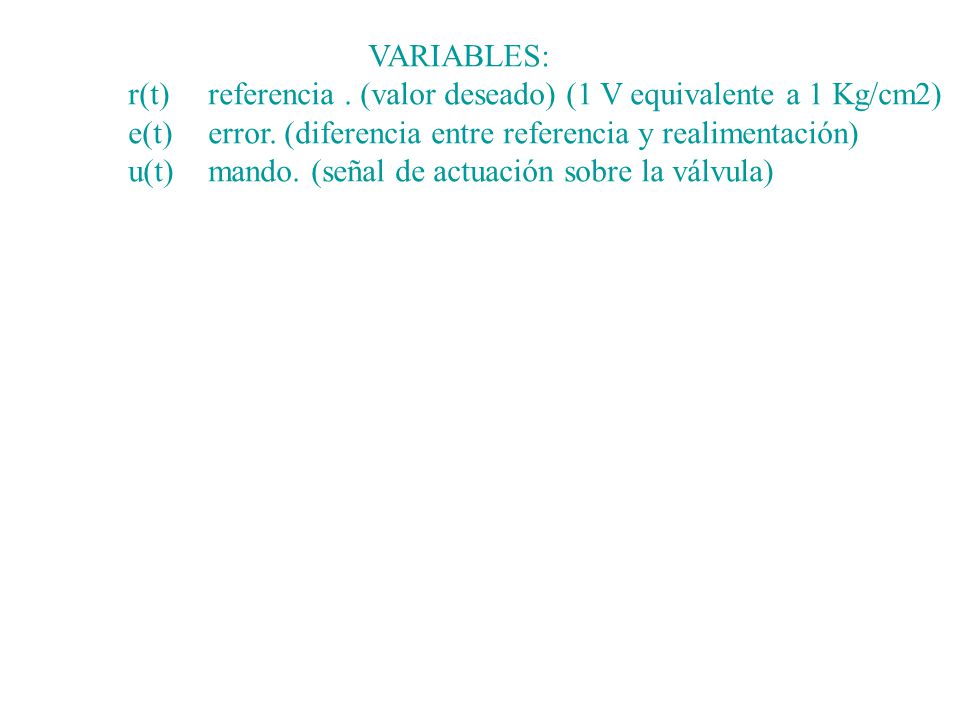

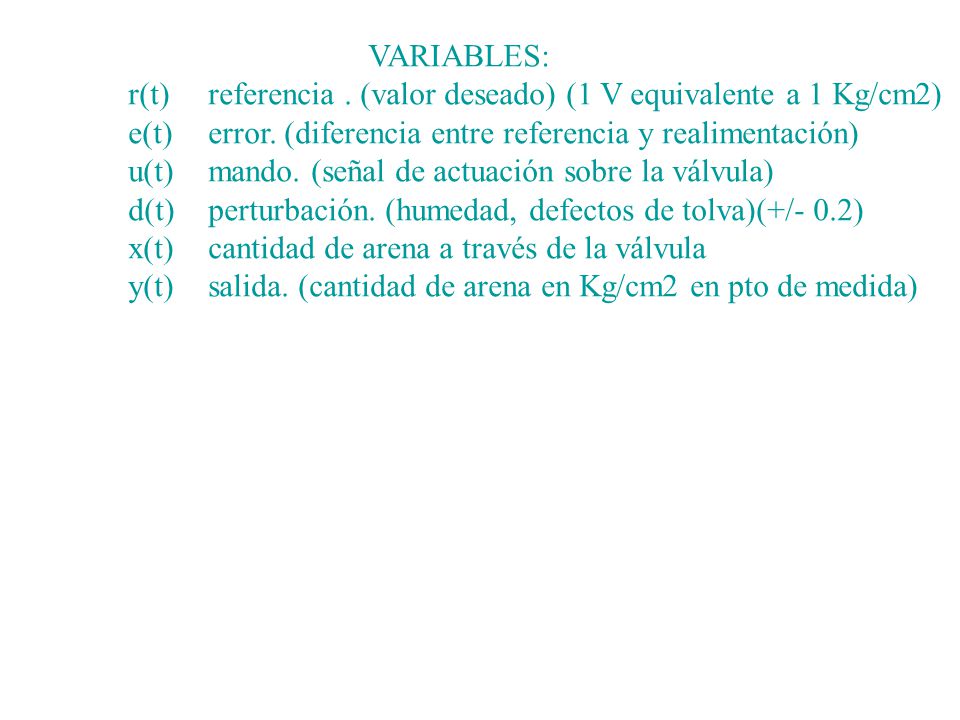

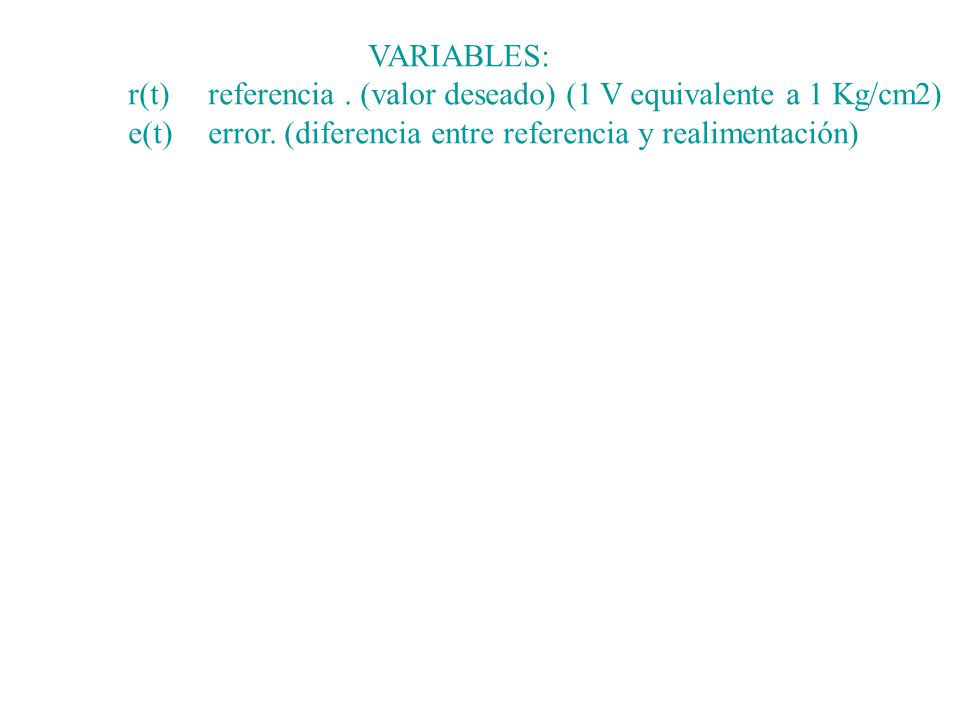

8 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)

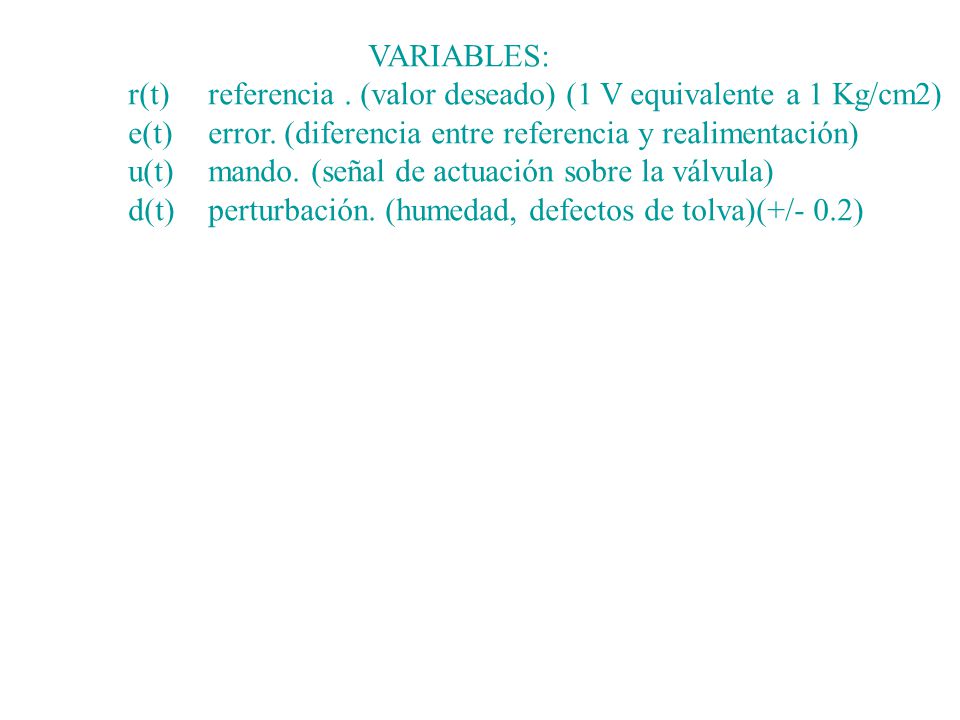

15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)

9 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)

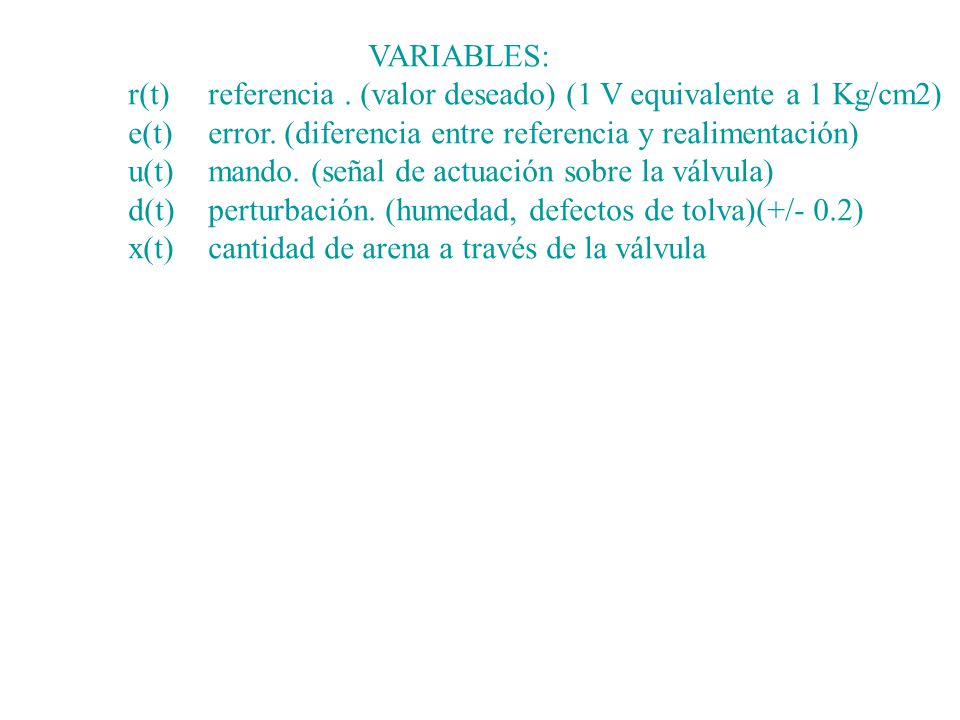

15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación)

10 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)

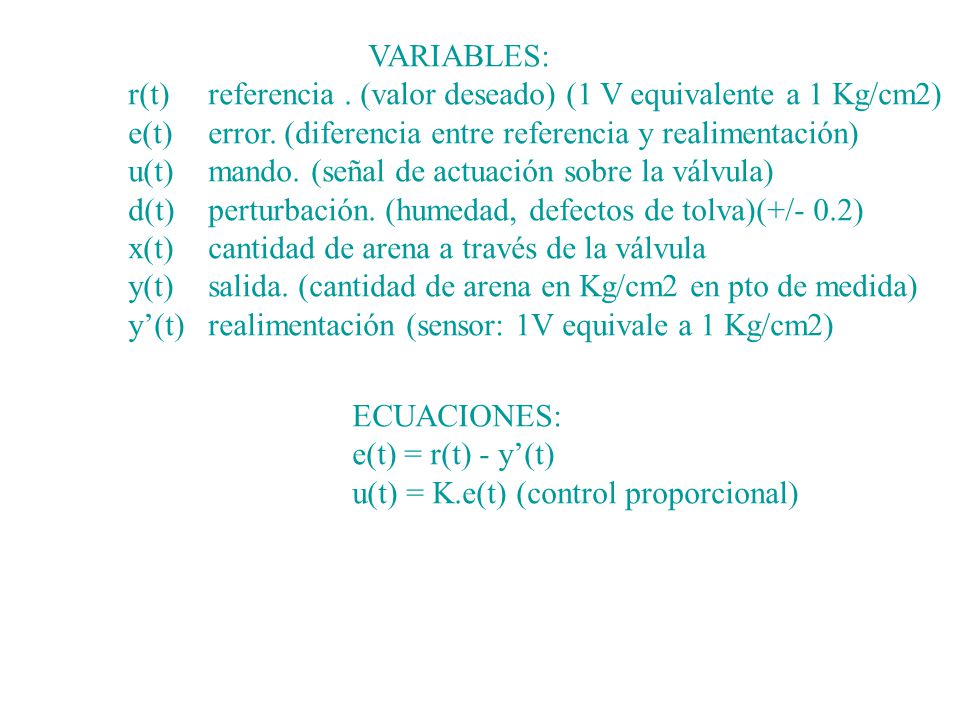

15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula)

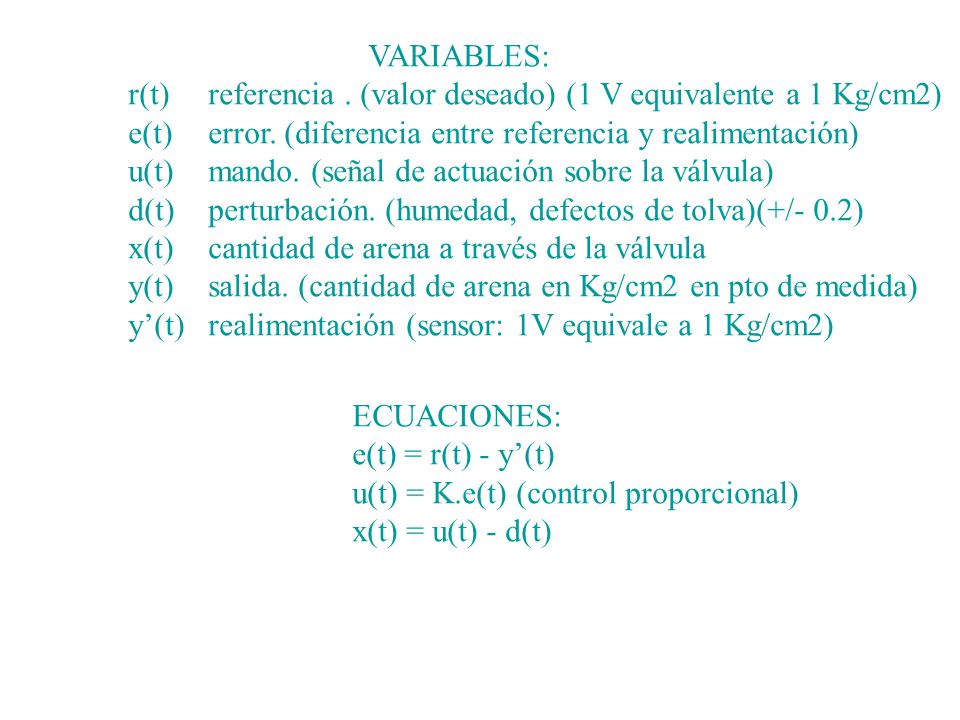

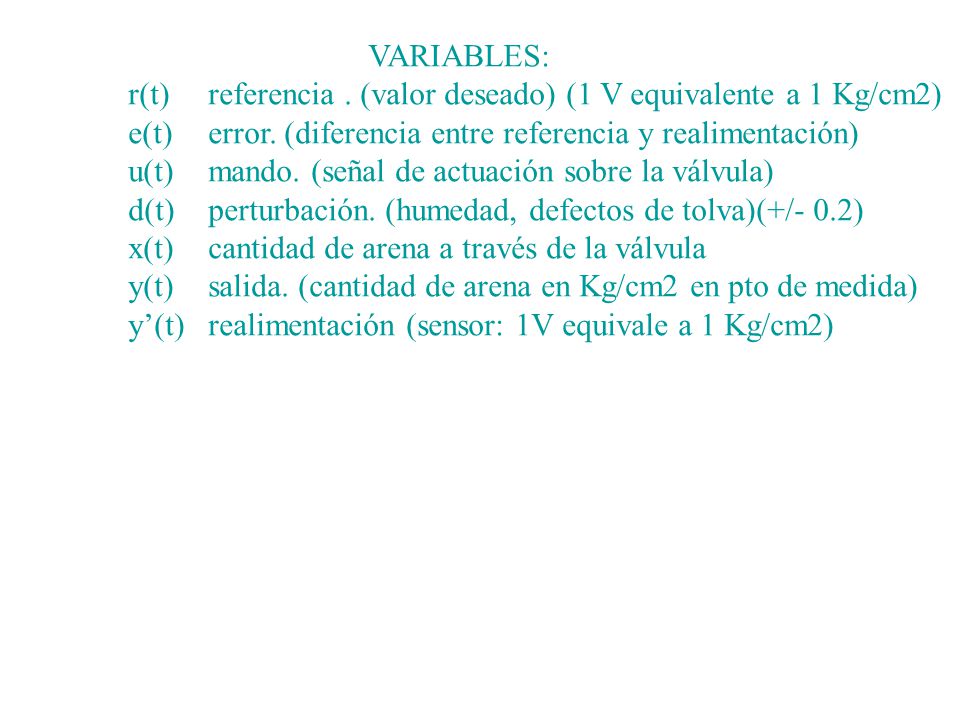

11 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2)

12 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula

13 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida)

14 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2)

15 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2) ECUACIONES: e(t) = r(t) - y’(t)

16 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2) ECUACIONES: e(t) = r(t) - y’(t) u(t) = K.e(t) (control proporcional)

17 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2) ECUACIONES: e(t) = r(t) - y’(t) u(t) = K.e(t) (control proporcional) x(t) = u(t) - d(t)

18 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2) ECUACIONES: e(t) = r(t) - y’(t) u(t) = K.e(t) (control proporcional) x(t) = u(t) - d(t) y(t) = x(t - r)

19 r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2)
15/04/2017 VARIABLES: r(t) referencia . (valor deseado) (1 V equivalente a 1 Kg/cm2) e(t) error. (diferencia entre referencia y realimentación) u(t) mando. (señal de actuación sobre la válvula) d(t) perturbación. (humedad, defectos de tolva)(+/- 0.2) x(t) cantidad de arena a través de la válvula y(t) salida. (cantidad de arena en Kg/cm2 en pto de medida) y’(t) realimentación (sensor: 1V equivale a 1 Kg/cm2) ECUACIONES: e(t) = r(t) - y’(t) u(t) = K.e(t) (control proporcional) x(t) = u(t) - d(t) y(t) = x(t - r) y’(t) = H.y(t)

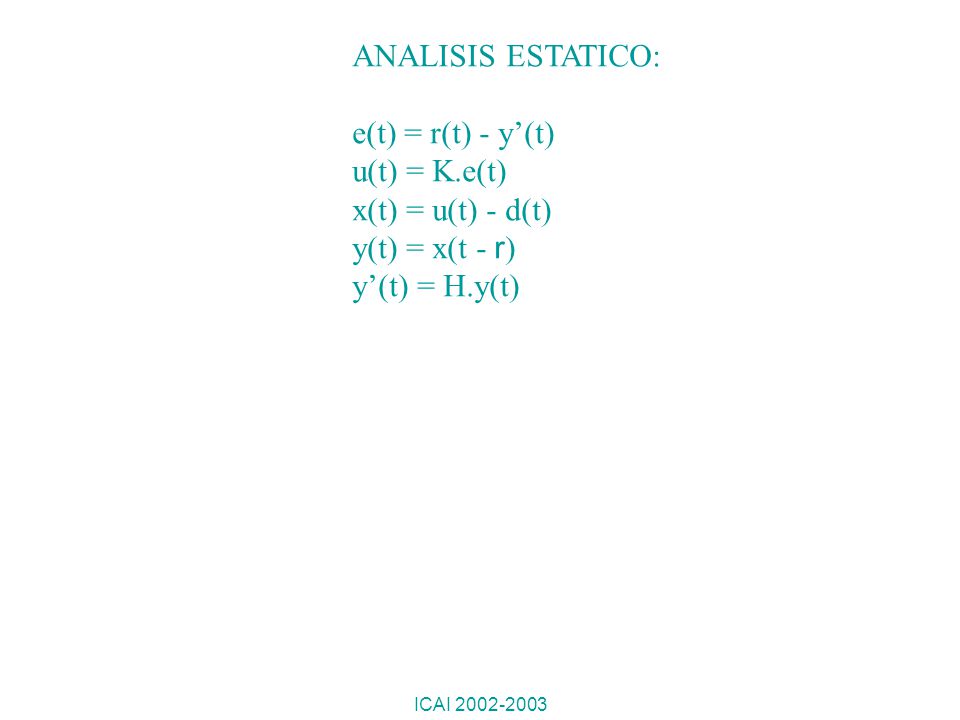

20 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t)
15/04/2017 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t) x(t) = u(t) - d(t) y(t) = x(t - r) y’(t) = H.y(t) ICAI

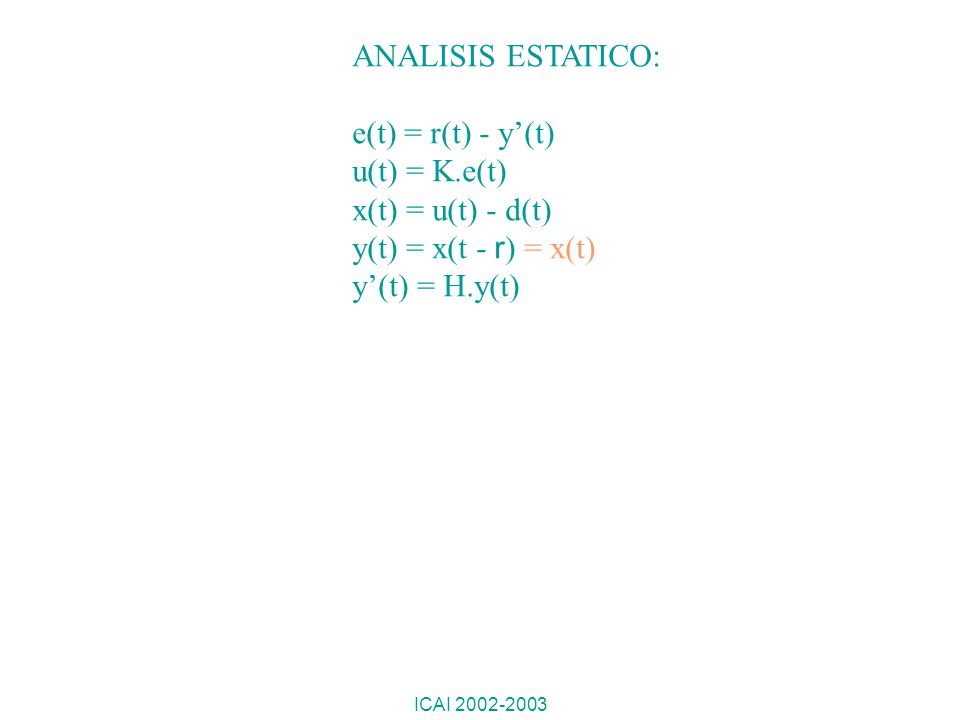

21 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t)
15/04/2017 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t) x(t) = u(t) - d(t) y(t) = x(t - r) = x(t) y’(t) = H.y(t) ICAI

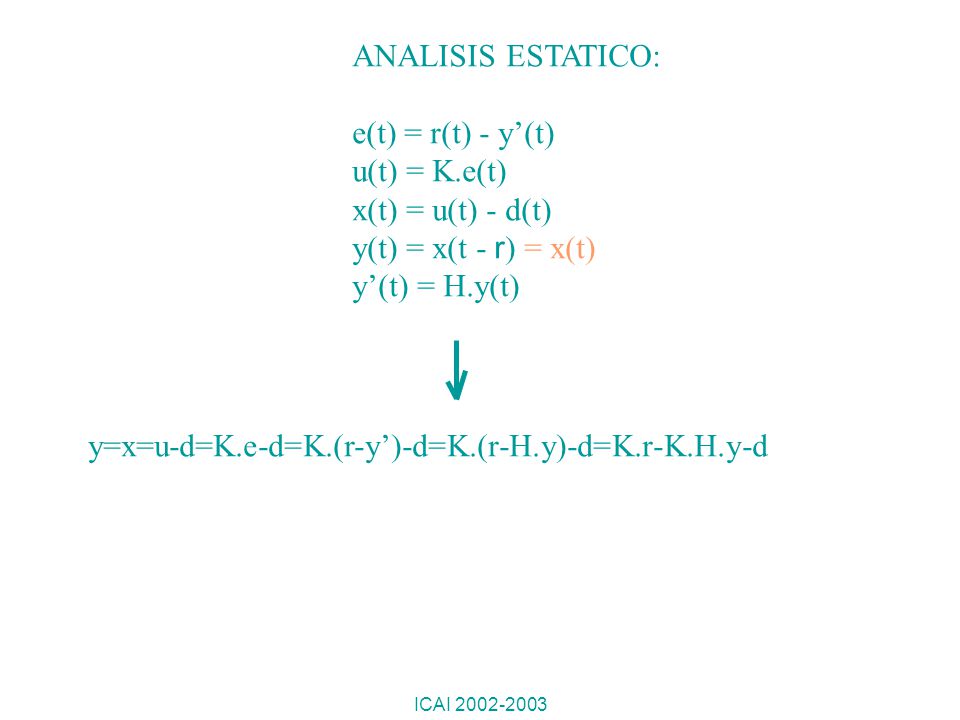

22 y=x=u-d=K.e-d=K.(r-y’)-d=K.(r-H.y)-d=K.r-K.H.y-d
15/04/2017 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t) x(t) = u(t) - d(t) y(t) = x(t - r) = x(t) y’(t) = H.y(t) y=x=u-d=K.e-d=K.(r-y’)-d=K.(r-H.y)-d=K.r-K.H.y-d ICAI

23 y=x=u-d=K.e-d=K.(r-y’)-d=K.(r-H.y)-d=K.r-K.H.y-d
15/04/2017 ANALISIS ESTATICO: e(t) = r(t) - y’(t) u(t) = K.e(t) x(t) = u(t) - d(t) y(t) = x(t - r) = x(t) y’(t) = H.y(t) y=x=u-d=K.e-d=K.(r-y’)-d=K.(r-H.y)-d=K.r-K.H.y-d K 1 y = r d 1 + K.H 1 + K.H ICAI

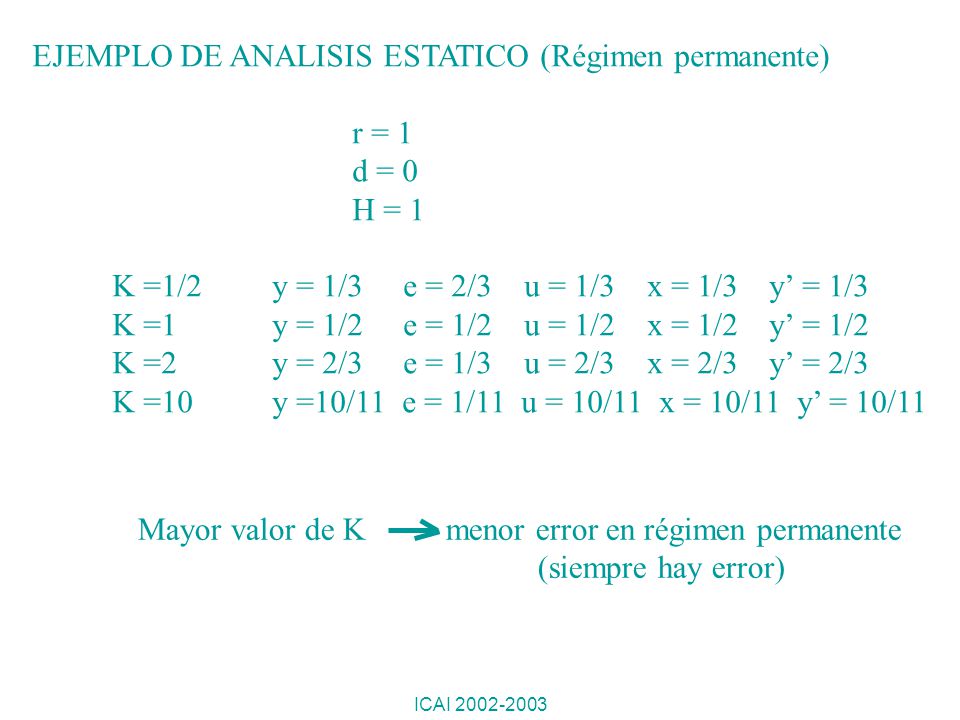

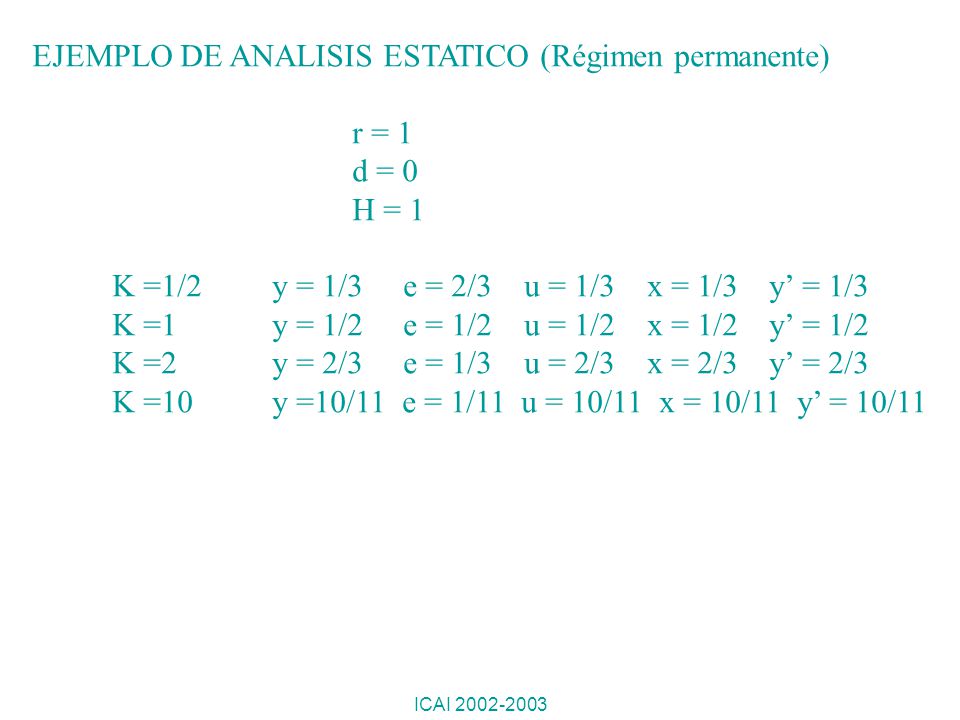

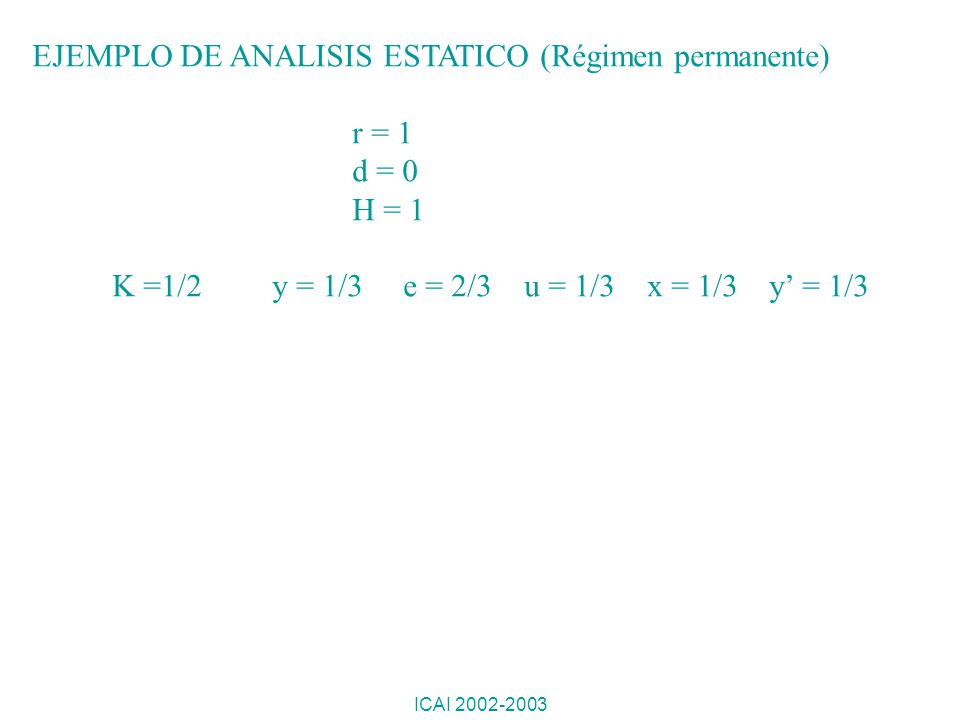

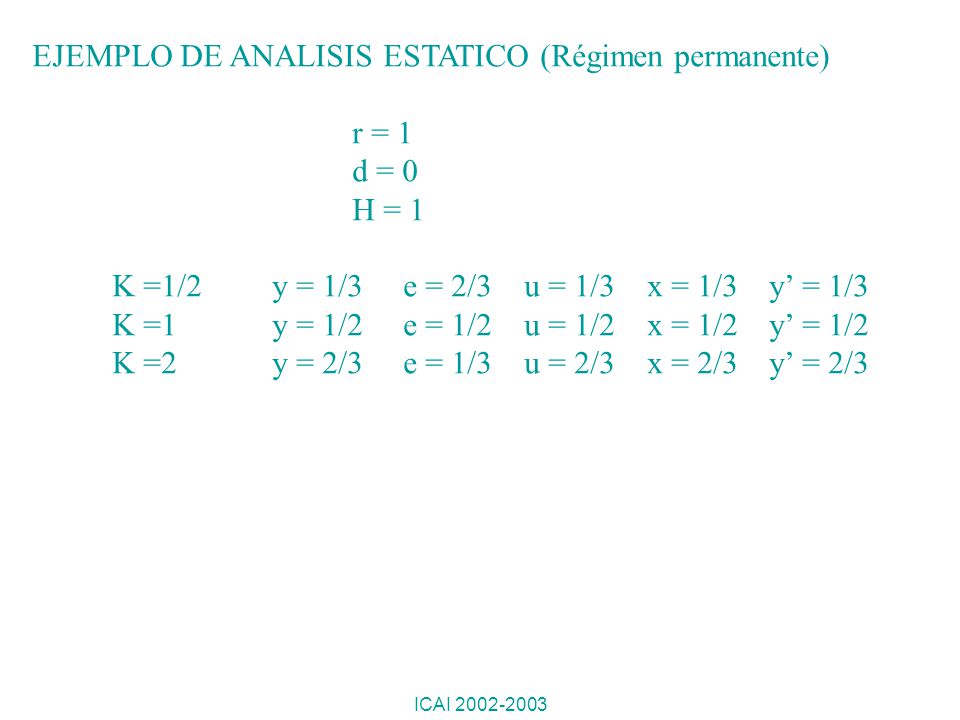

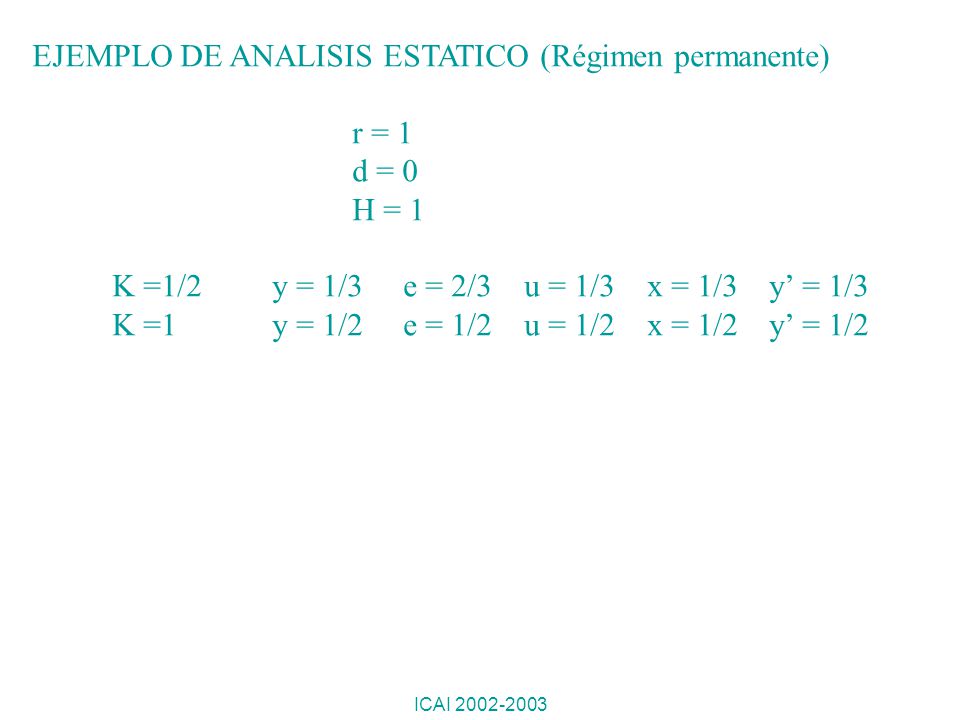

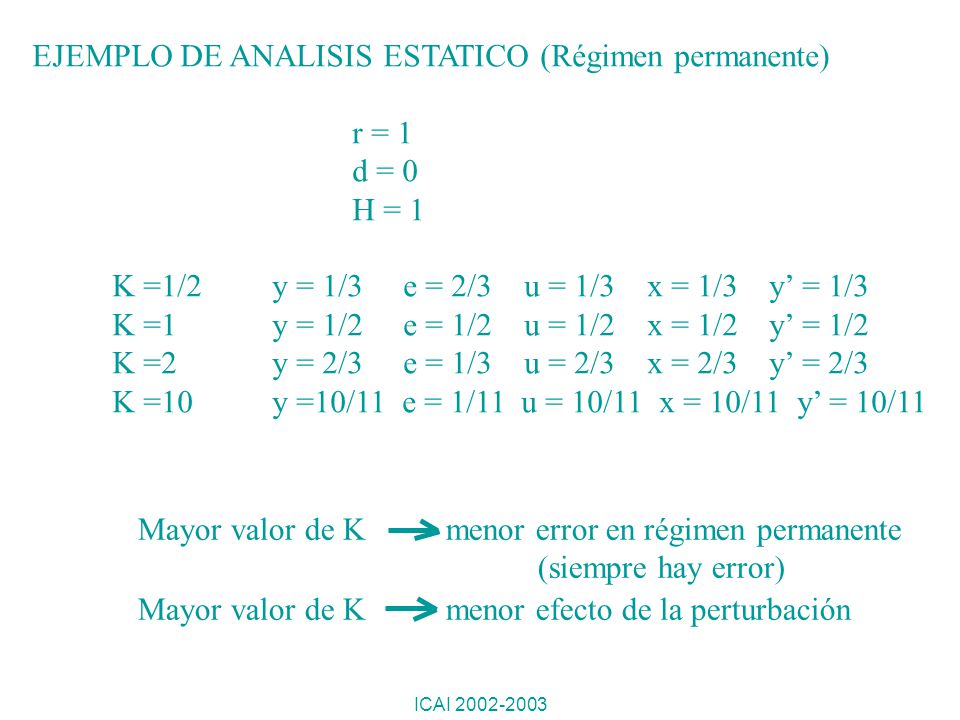

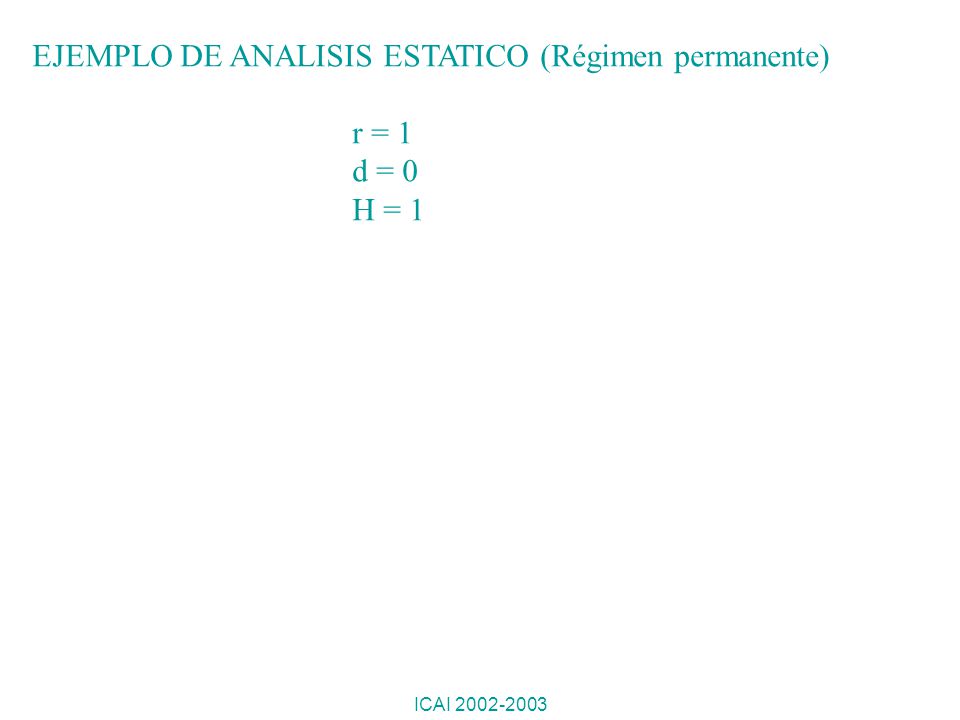

24 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 ICAI

25 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 ICAI

26 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 K =1 y = 1/2 e = 1/2 u = 1/2 x = 1/2 y’ = 1/2 ICAI

27 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 K =1 y = 1/2 e = 1/2 u = 1/2 x = 1/2 y’ = 1/2 K =2 y = 2/3 e = 1/3 u = 2/3 x = 2/3 y’ = 2/3 ICAI

28 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 K =1 y = 1/2 e = 1/2 u = 1/2 x = 1/2 y’ = 1/2 K =2 y = 2/3 e = 1/3 u = 2/3 x = 2/3 y’ = 2/3 K =10 y =10/11 e = 1/11 u = 10/11 x = 10/11 y’ = 10/11 ICAI

29 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 K =1 y = 1/2 e = 1/2 u = 1/2 x = 1/2 y’ = 1/2 K =2 y = 2/3 e = 1/3 u = 2/3 x = 2/3 y’ = 2/3 K =10 y =10/11 e = 1/11 u = 10/11 x = 10/11 y’ = 10/11 Mayor valor de K menor error en régimen permanente (siempre hay error) ICAI

30 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS ESTATICO (Régimen permanente) r = 1 d = 0 H = 1 K =1/2 y = 1/3 e = 2/3 u = 1/3 x = 1/3 y’ = 1/3 K =1 y = 1/2 e = 1/2 u = 1/2 x = 1/2 y’ = 1/2 K =2 y = 2/3 e = 1/3 u = 2/3 x = 2/3 y’ = 2/3 K =10 y =10/11 e = 1/11 u = 10/11 x = 10/11 y’ = 10/11 Mayor valor de K menor error en régimen permanente (siempre hay error) Mayor valor de K menor efecto de la perturbación ICAI

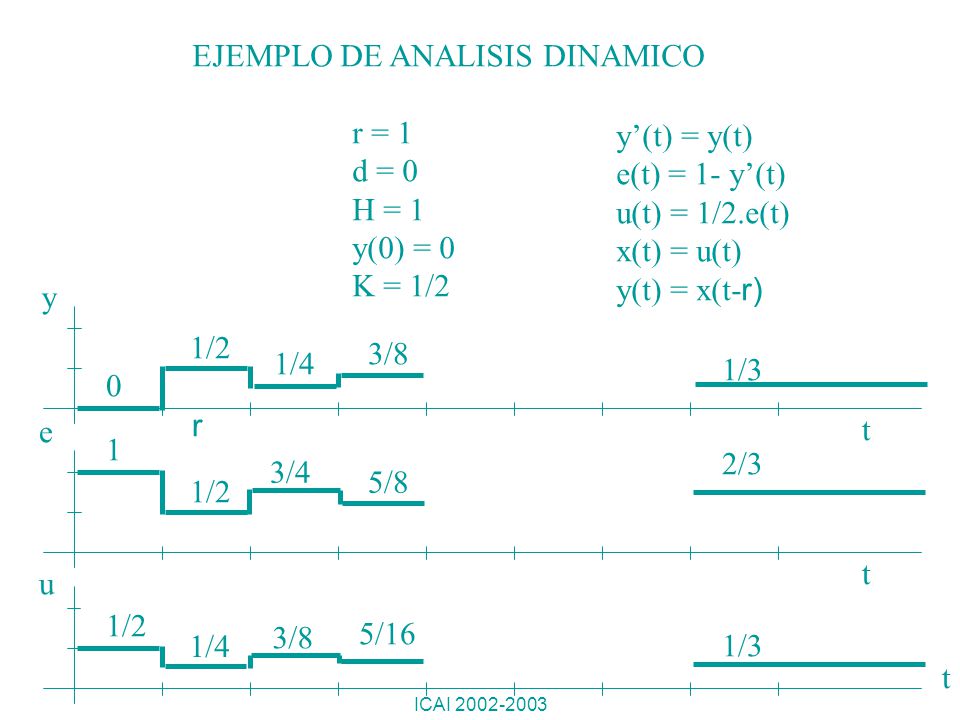

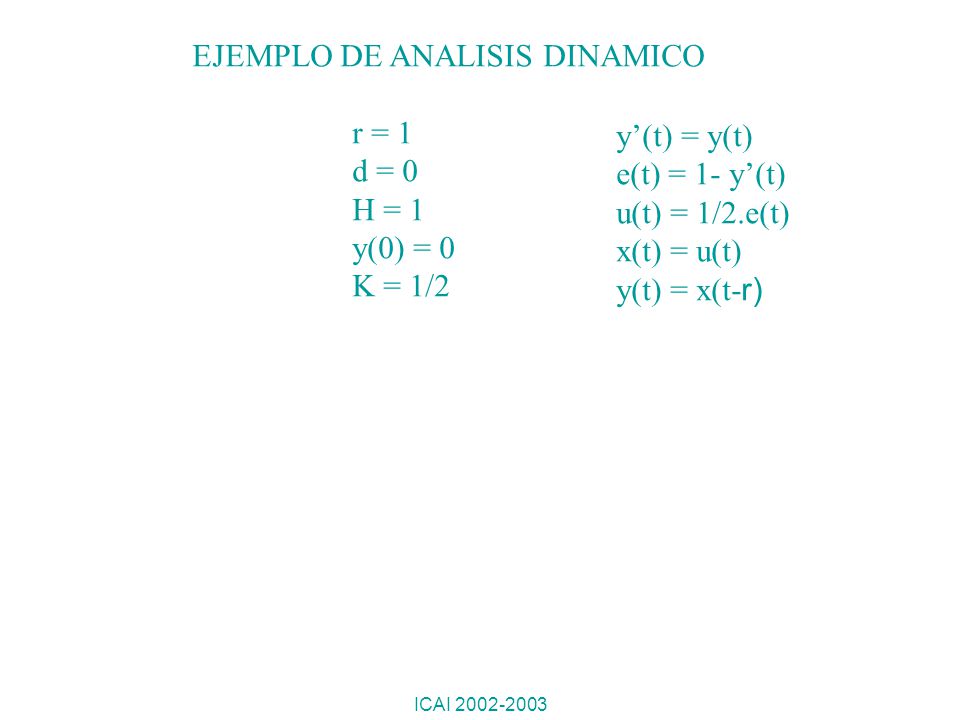

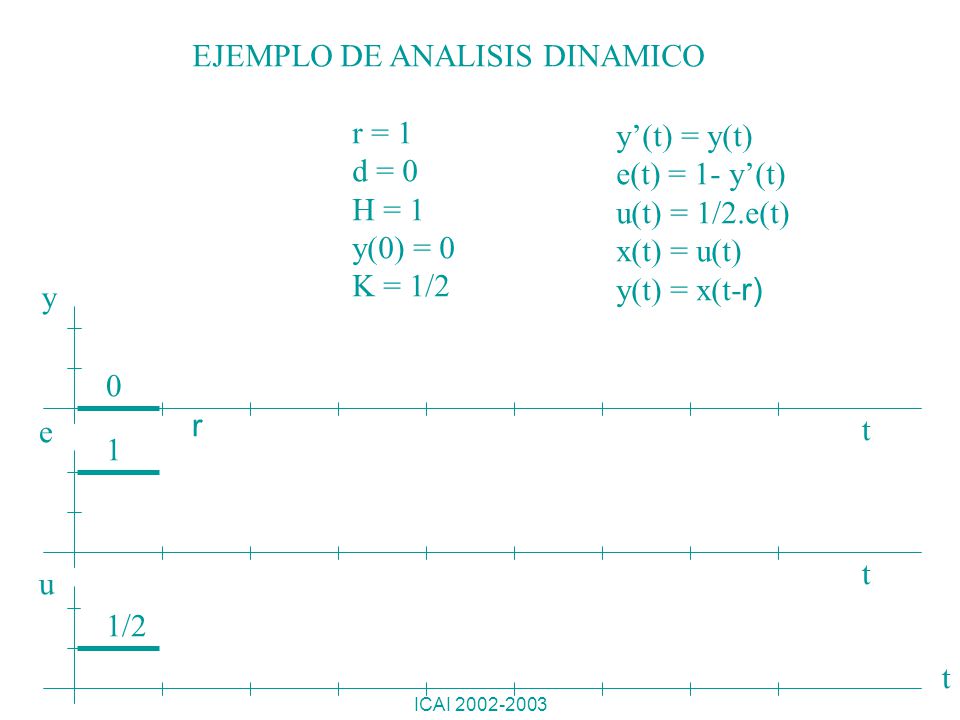

31 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) ICAI

32 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y r e t t u t ICAI

33 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y r e t 1 t u 1/2 t ICAI

34 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y 1/2 r e t 1 1/2 t u 1/2 1/4 t ICAI

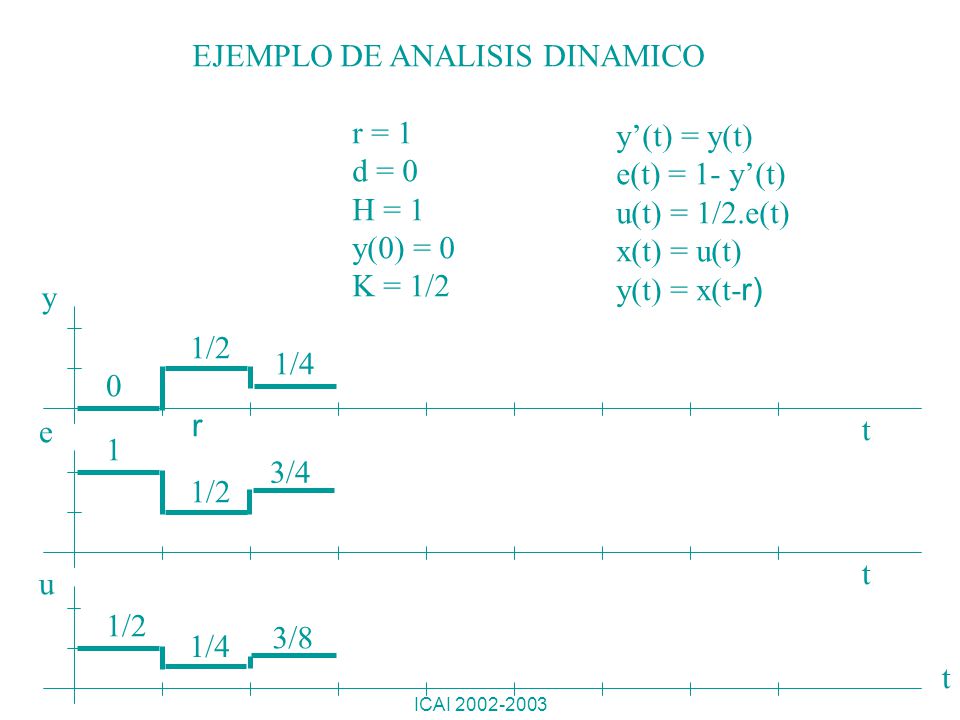

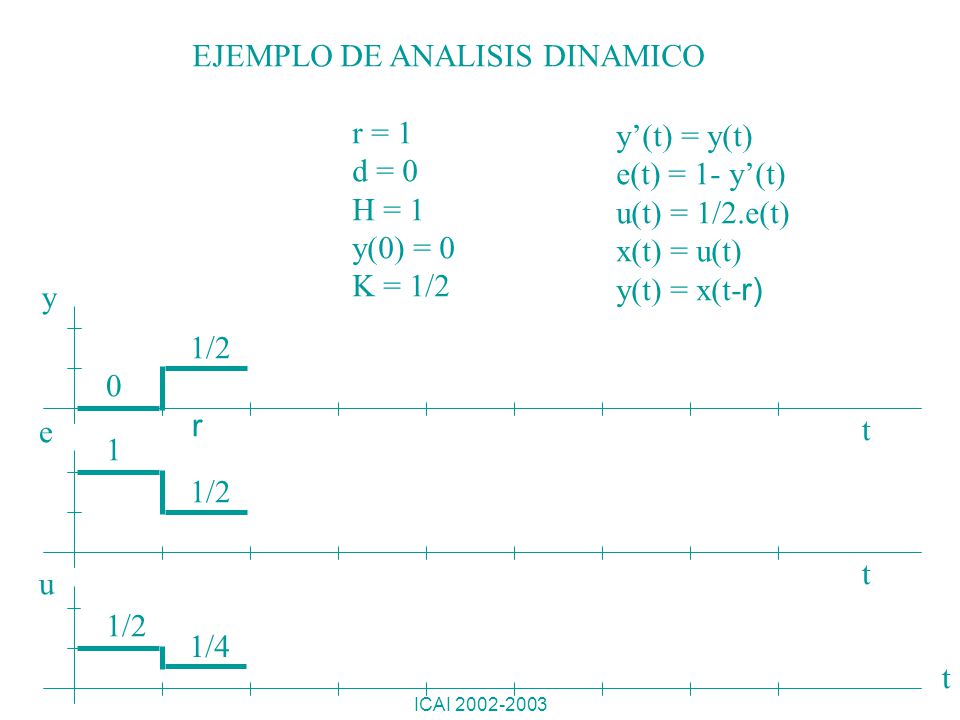

35 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y 1/2 1/4 r e t 1 3/4 1/2 t u 1/2 3/8 1/4 t ICAI

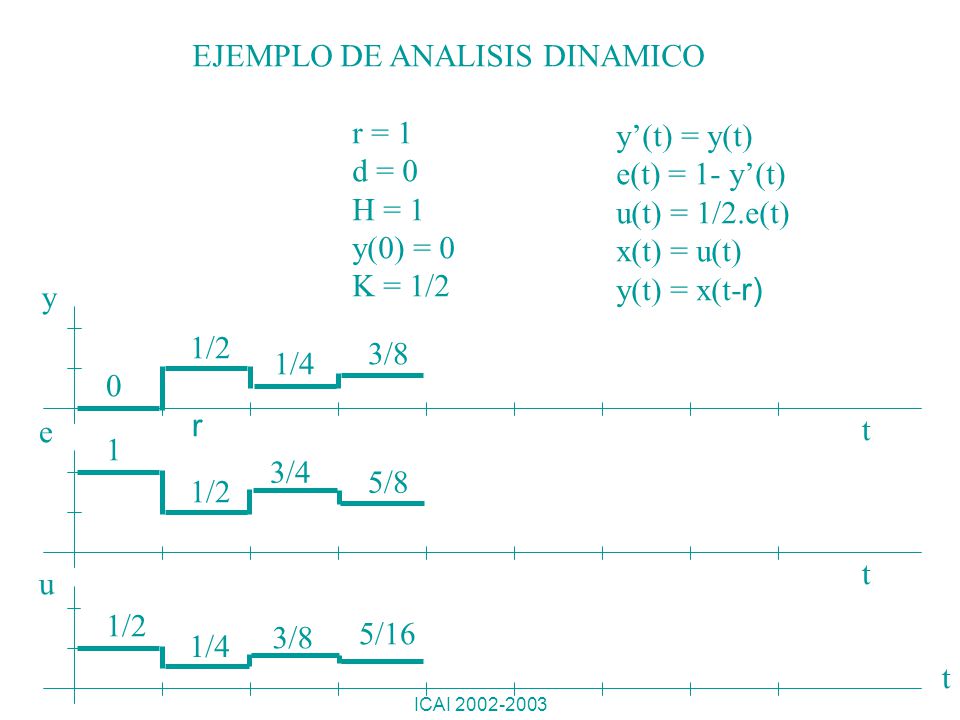

36 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y 1/2 3/8 1/4 r e t 1 3/4 5/8 1/2 t u 1/2 3/8 5/16 1/4 t ICAI

37 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1/2 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1/2.e(t) x(t) = u(t) y(t) = x(t-r) y 1/2 3/8 1/4 1/3 r e t 1 2/3 3/4 5/8 1/2 t u 1/2 3/8 5/16 1/4 1/3 t ICAI

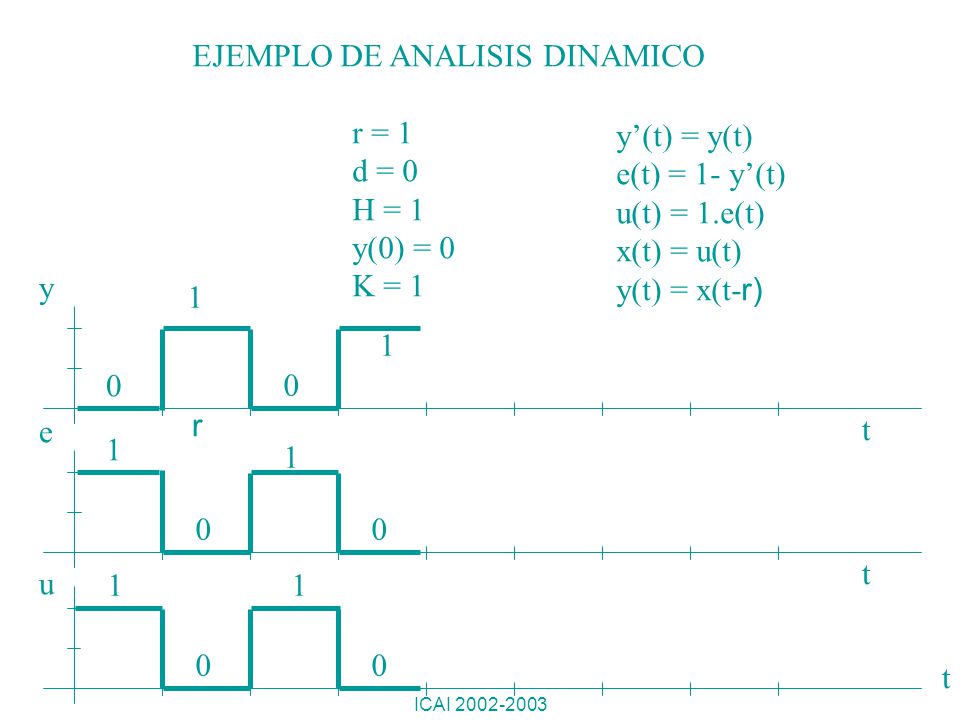

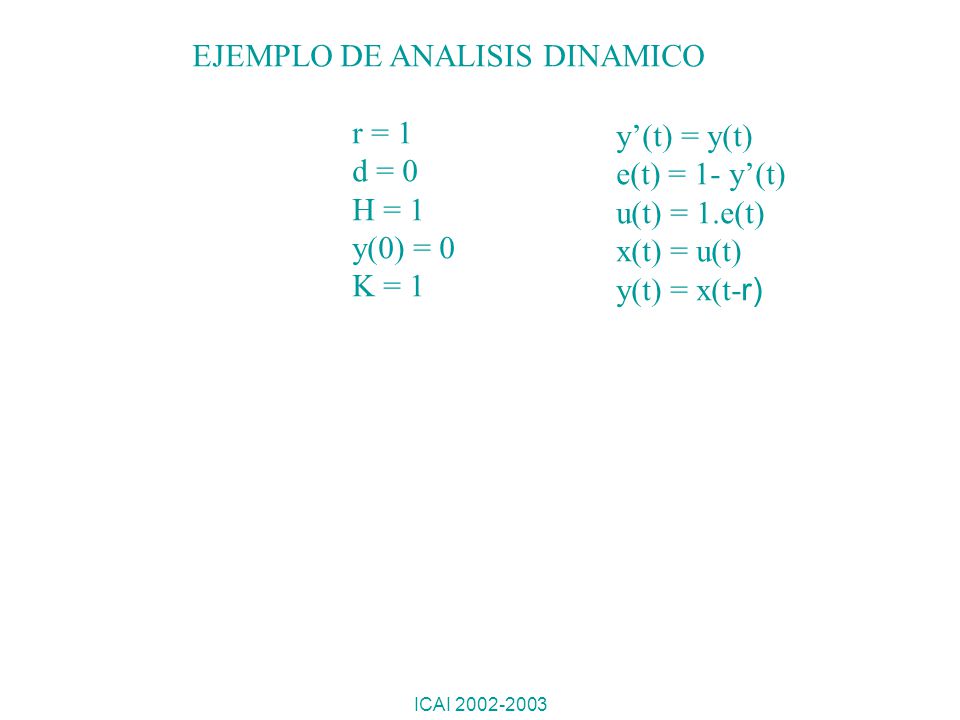

38 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) ICAI

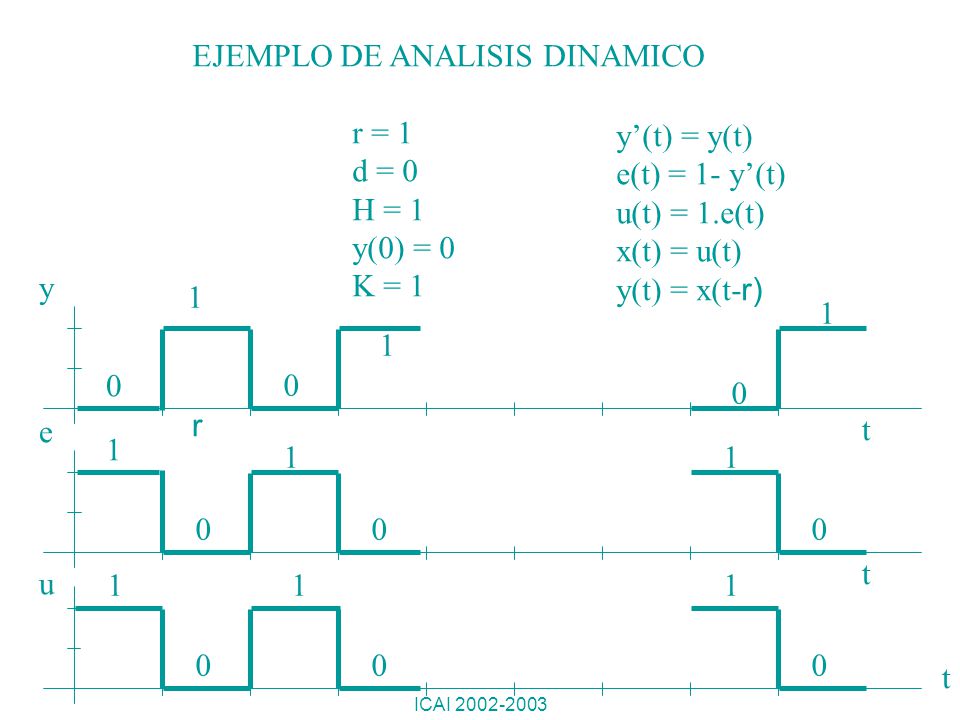

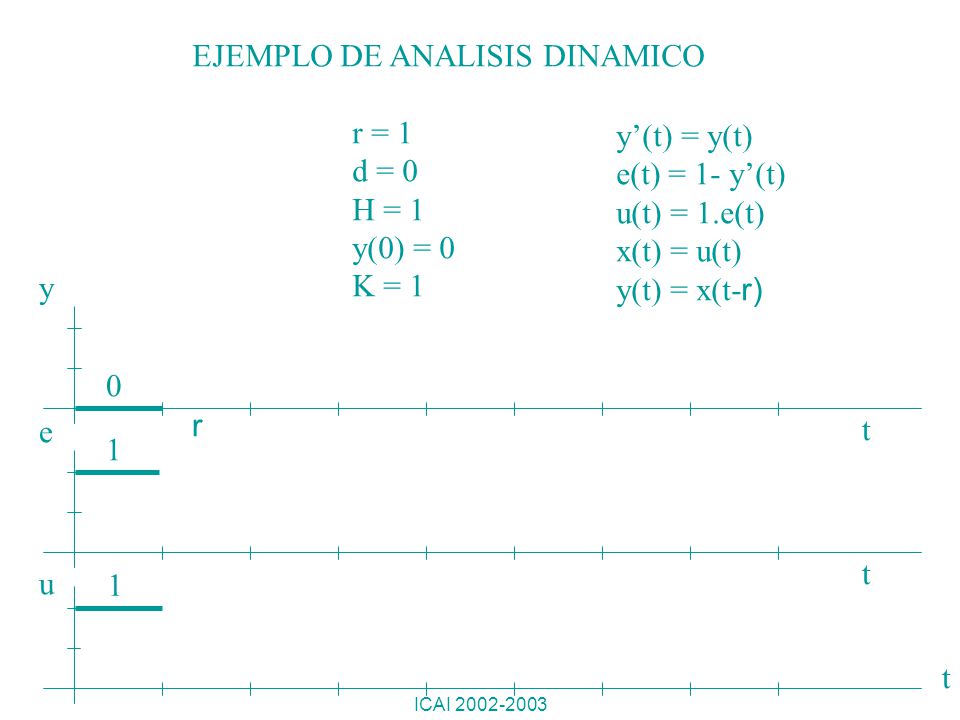

39 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) y r e t 1 t u 1 t ICAI

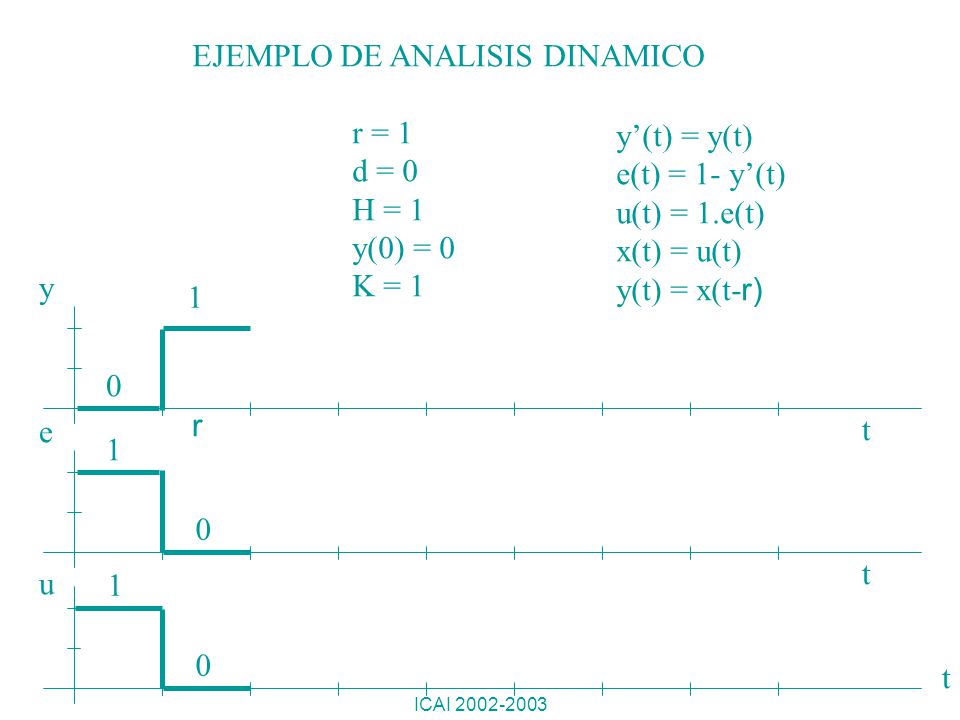

40 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) y 1 r e t 1 t u 1 t ICAI

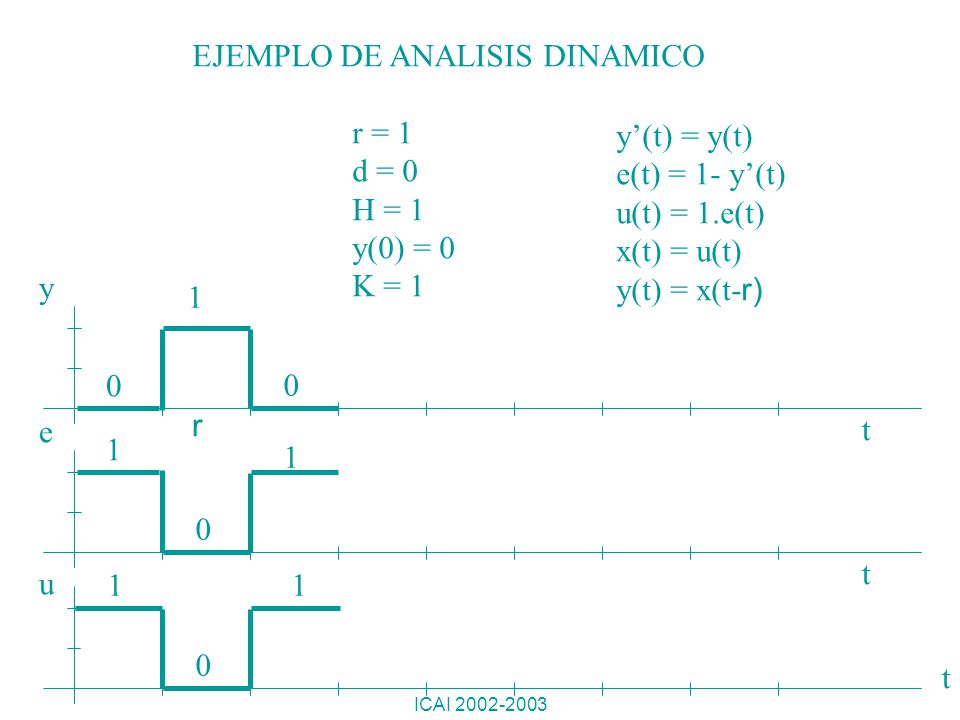

41 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) y 1 r e t 1 1 t u 1 1 t ICAI

42 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) y 1 1 r e t 1 1 t u 1 1 t ICAI

43 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 1 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 1.e(t) x(t) = u(t) y(t) = x(t-r) y 1 1 1 r e t 1 1 1 t u 1 1 1 t ICAI

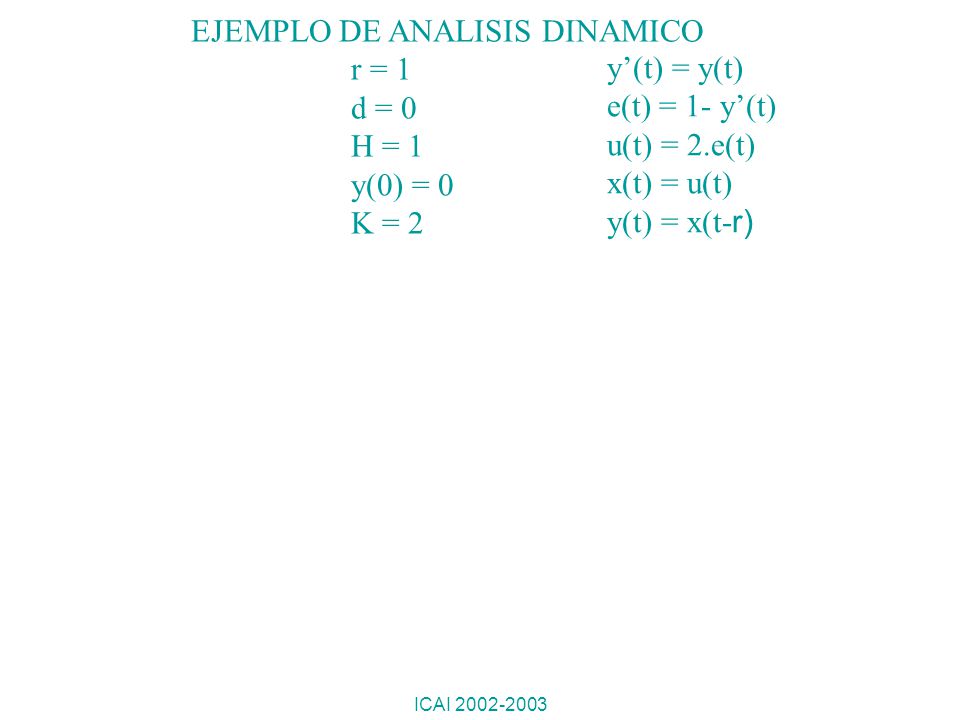

44 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 2
15/04/2017 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 2.e(t) x(t) = u(t) y(t) = x(t-r) ICAI

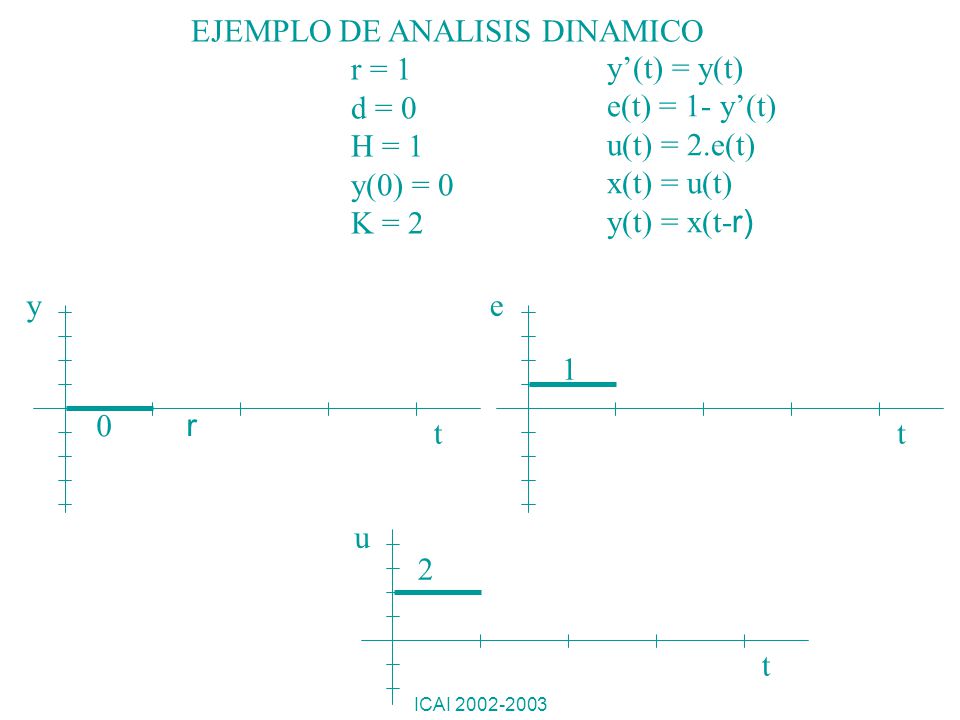

45 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 2
15/04/2017 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 2.e(t) x(t) = u(t) y(t) = x(t-r) y e 1 r t t u 2 t ICAI

46 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 2
15/04/2017 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 2.e(t) x(t) = u(t) y(t) = x(t-r) y e 2 1 r t t -1 u 2 t -2 ICAI

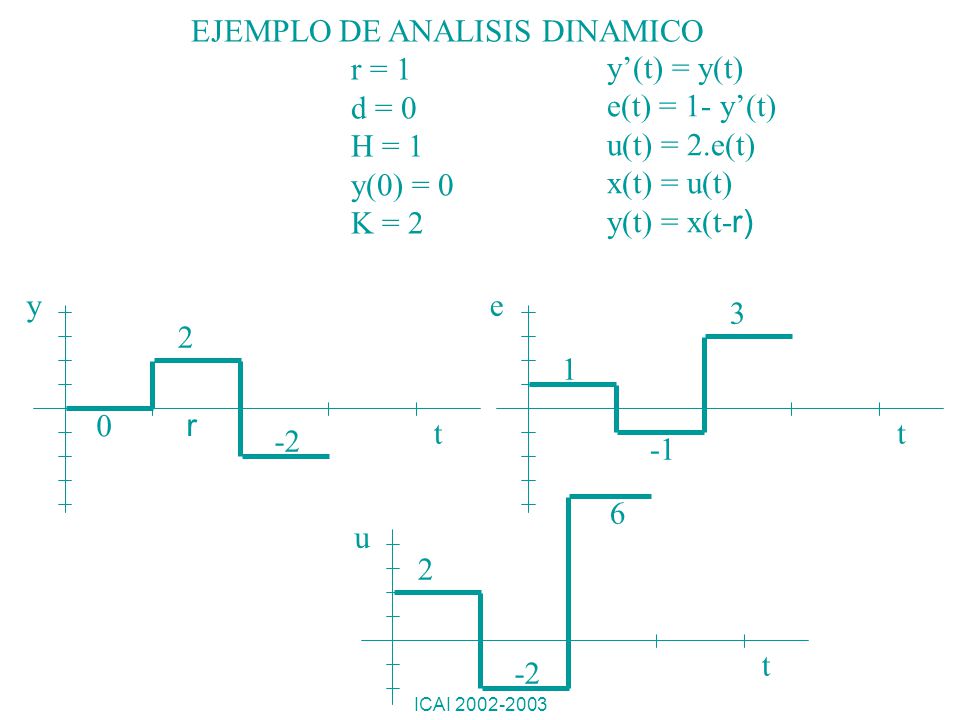

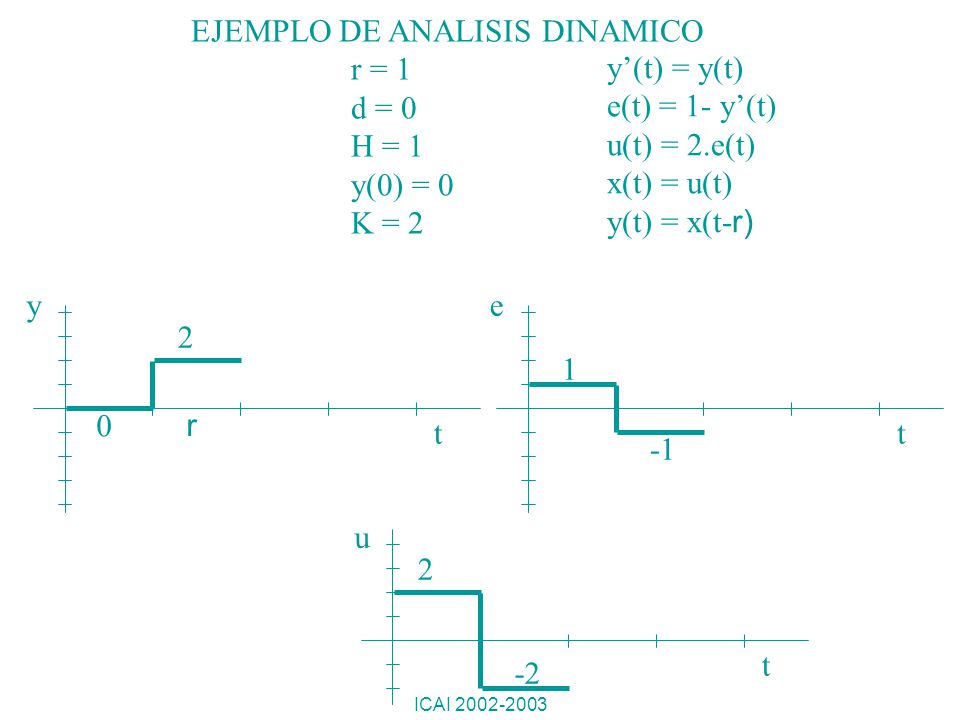

47 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 2
15/04/2017 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 2.e(t) x(t) = u(t) y(t) = x(t-r) y e 3 2 1 r t t -2 -1 6 u 2 t -2 ICAI

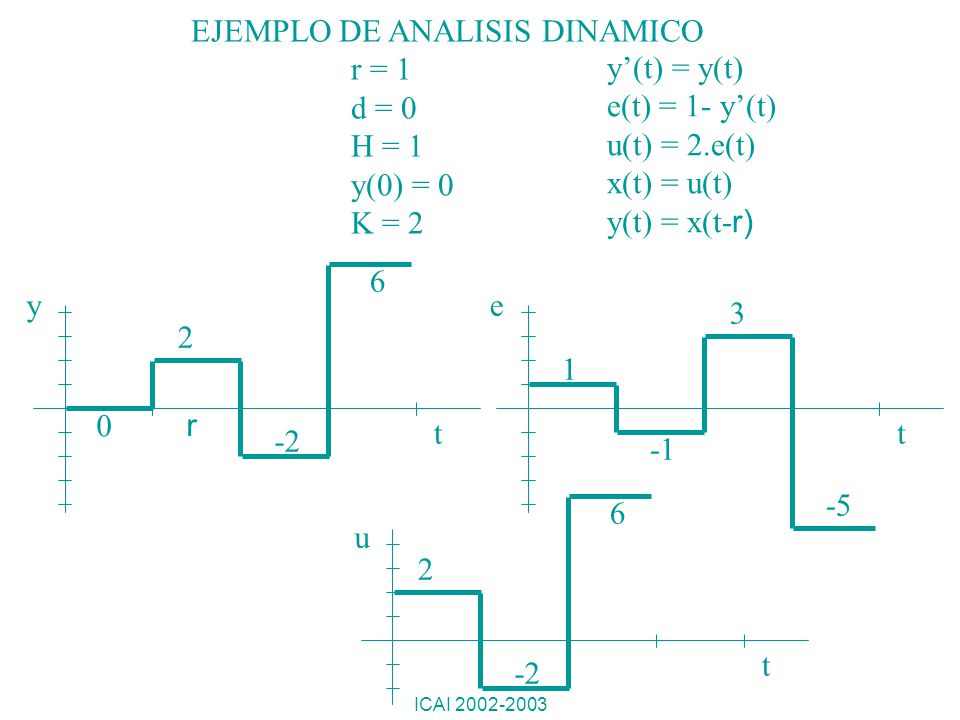

48 EJEMPLO DE ANALISIS DINAMICO r = 1 d = 0 H = 1 y(0) = 0 K = 2
15/04/2017 y’(t) = y(t) e(t) = 1- y’(t) u(t) = 2.e(t) x(t) = u(t) y(t) = x(t-r) 6 y e 3 2 1 r t t -2 -1 -5 6 u 2 t -2 ICAI

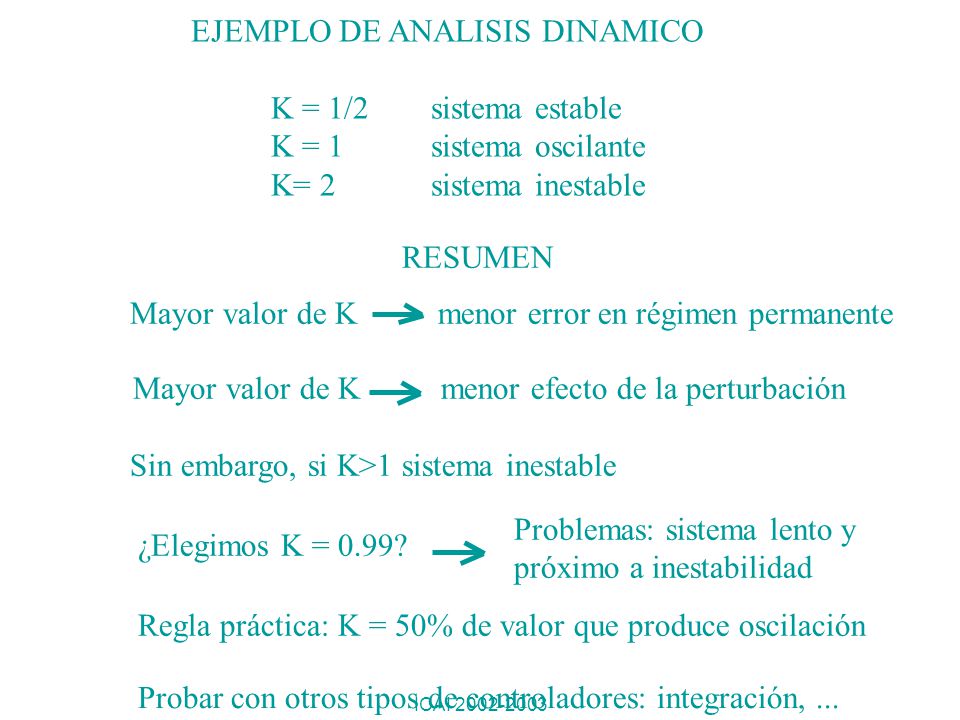

49 EJEMPLO DE ANALISIS DINAMICO K = 1/2 sistema estable
K = 1 sistema oscilante K= 2 sistema inestable 15/04/2017 RESUMEN Mayor valor de K menor error en régimen permanente Mayor valor de K menor efecto de la perturbación Sin embargo, si K>1 sistema inestable Problemas: sistema lento y próximo a inestabilidad ¿Elegimos K = 0.99? Regla práctica: K = 50% de valor que produce oscilación Probar con otros tipos de controladores: integración, ... ICAI

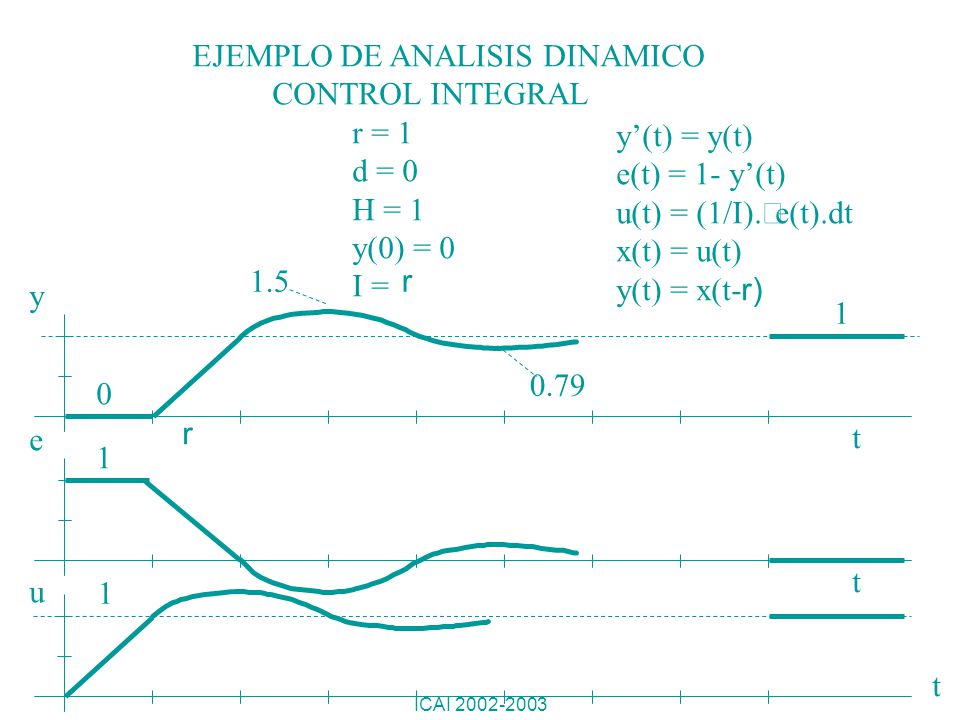

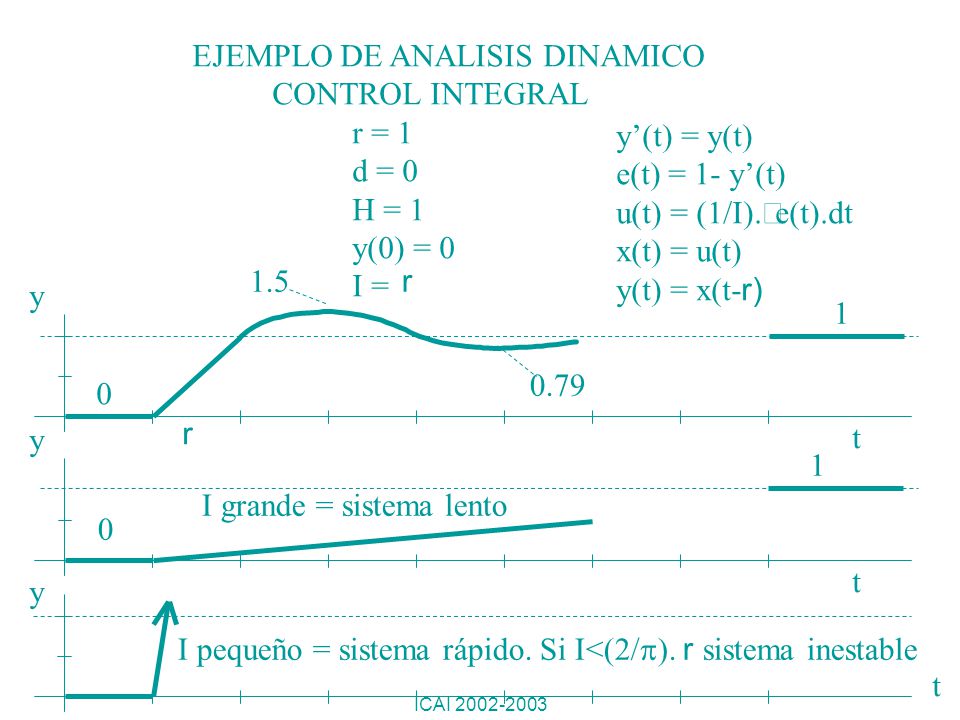

50 EJEMPLO DE ANALISIS DINAMICO CONTROL INTEGRAL r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO CONTROL INTEGRAL r = 1 d = 0 H = 1 y(0) = 0 I = y’(t) = y(t) e(t) = 1- y’(t) u(t) = (1/I).òe(t).dt x(t) = u(t) y(t) = x(t-r) 1.5 r y 1 0.79 r e t 1 t u 1 t ICAI

51 EJEMPLO DE ANALISIS DINAMICO CONTROL INTEGRAL r = 1 d = 0 H = 1
15/04/2017 EJEMPLO DE ANALISIS DINAMICO CONTROL INTEGRAL r = 1 d = 0 H = 1 y(0) = 0 I = y’(t) = y(t) e(t) = 1- y’(t) u(t) = (1/I).òe(t).dt x(t) = u(t) y(t) = x(t-r) 1.5 r y 1 0.79 r y t 1 I grande = sistema lento t y I pequeño = sistema rápido. Si I<(2/p). r sistema inestable t ICAI

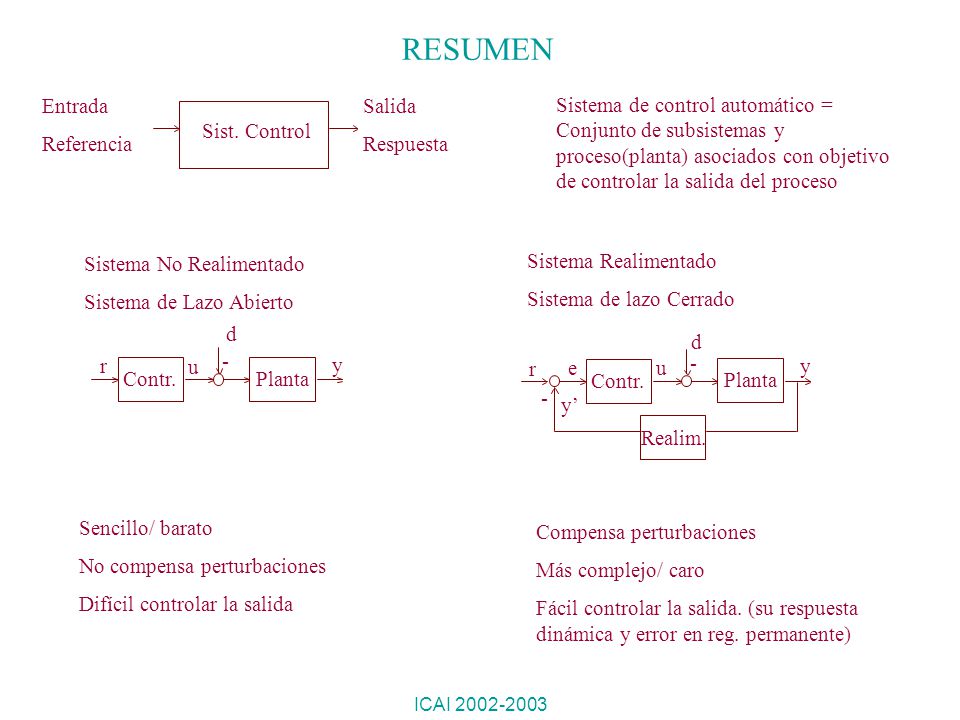

52 RESUMEN Entrada Referencia Salida Respuesta
15/04/2017 RESUMEN Entrada Referencia Salida Respuesta Sistema de control automático = Conjunto de subsistemas y proceso(planta) asociados con objetivo de controlar la salida del proceso Sist. Control Sistema No Realimentado Sistema de Lazo Abierto Sistema Realimentado Sistema de lazo Cerrado d d r u - y r e u - y Contr. Planta Contr. Planta - y’ Realim. Sencillo/ barato No compensa perturbaciones Difícil controlar la salida Compensa perturbaciones Más complejo/ caro Fácil controlar la salida. (su respuesta dinámica y error en reg. permanente) ICAI
