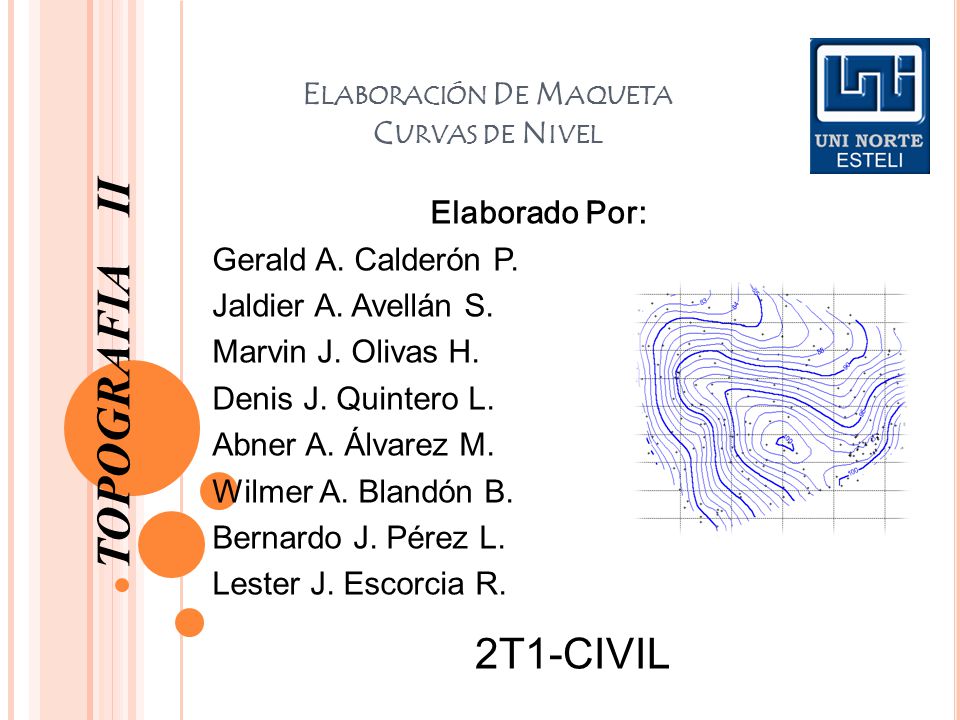

1 E LABORACIÓN D E M AQUETA C URVAS DE N IVEL Elaborado Por: Gerald A. Calderón P. Jaldier A. Avellán S. Marvin J. Olivas H. Denis J. Quintero L. Abner A. Álvarez M. Wilmer A. Blandón B. Bernardo J. Pérez L. Lester J. Escorcia R. 2T1-CIVIL TOPOGRAFIA II

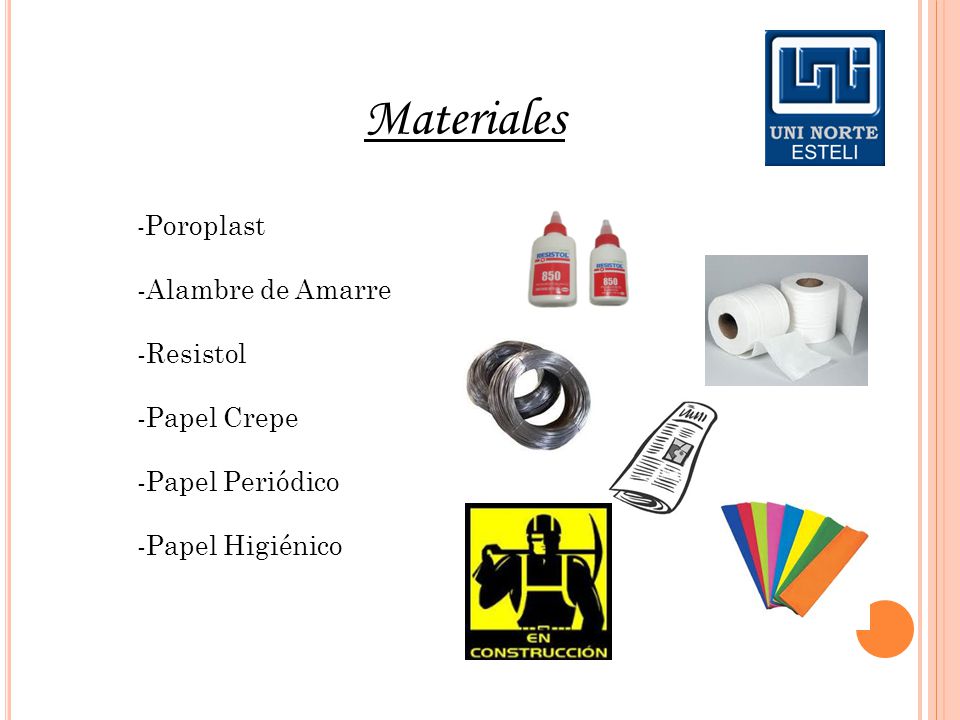

2 Materiales - Poroplast -Alambre de Amarre -Resistol -Papel Crepe -Papel Periódico -Papel Higiénico

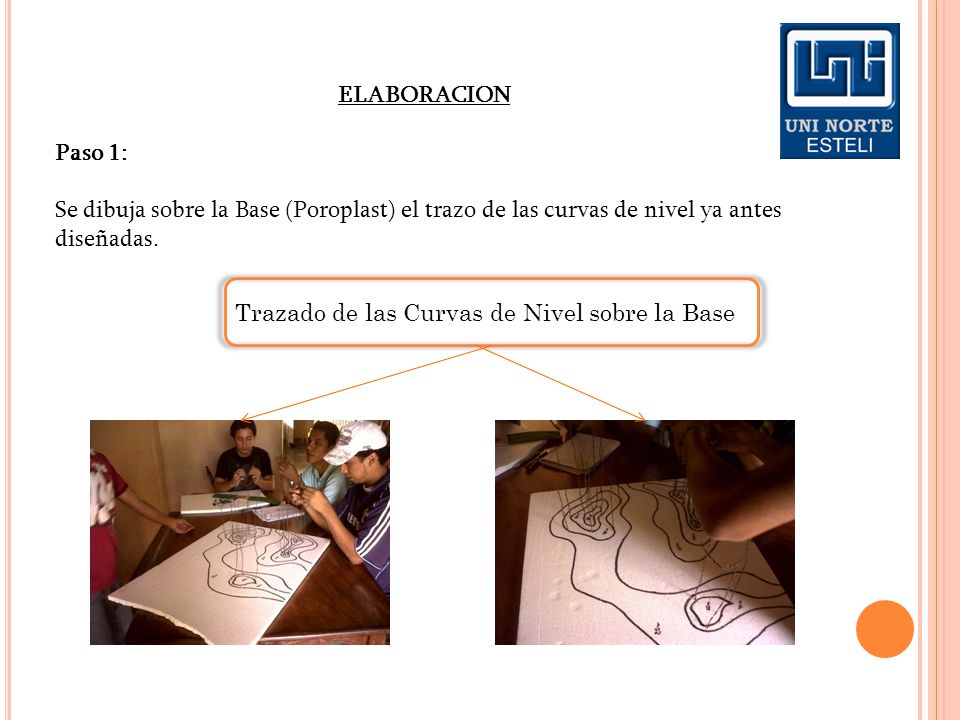

3 ELABORACION Paso 1: Se dibuja sobre la Base (Poroplast) el trazo de las curvas de nivel ya antes diseñadas. Trazado de las Curvas de Nivel sobre la Base

4 ELABORACION Paso 2: Se elije una escala adecuada y se proyectan las elevaciones (con alambre de amarre) de cada Curva de Nivel. Proyección de las elevaciones

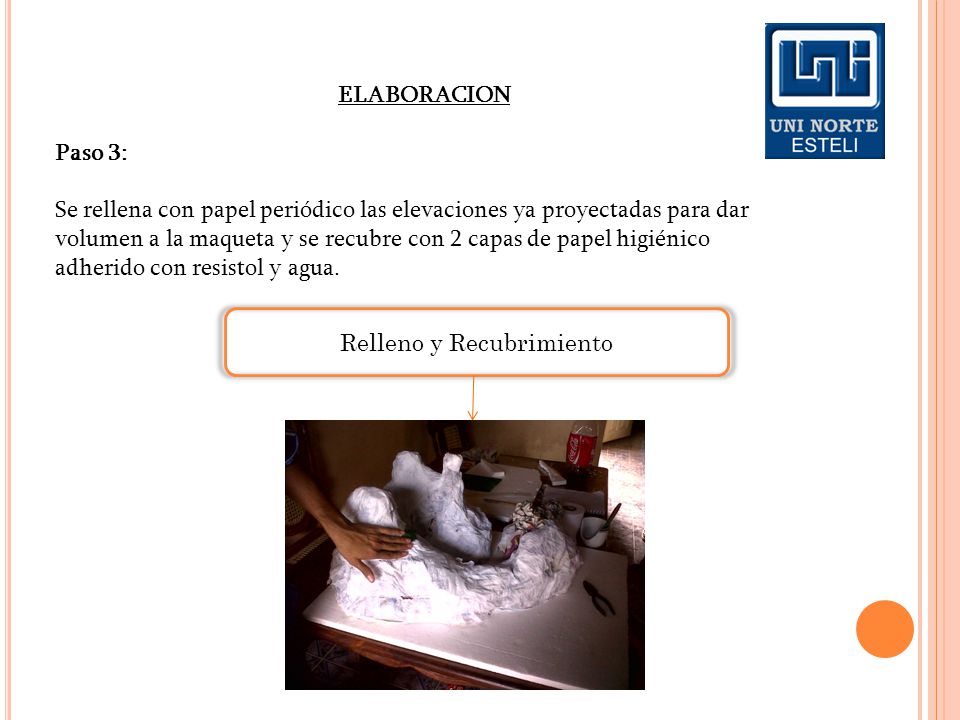

5 ELABORACION Paso 3: Se rellena con papel periódico las elevaciones ya proyectadas para dar volumen a la maqueta y se recubre con 2 capas de papel higiénico adherido con resistol y agua. Relleno y Recubrimiento

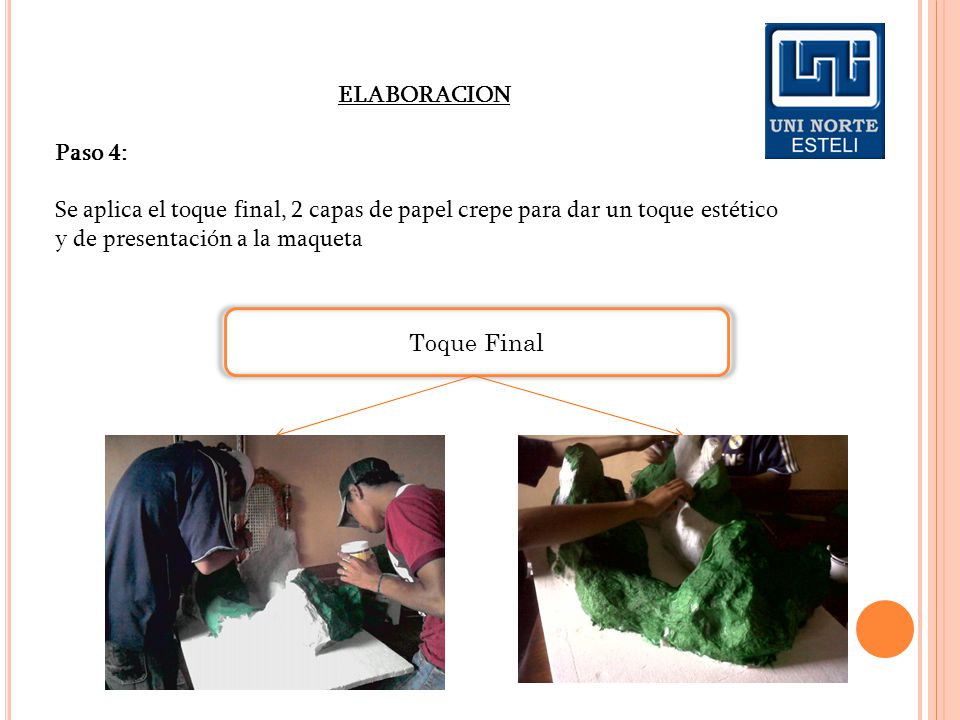

6 ELABORACION Paso 4: Se aplica el toque final, 2 capas de papel crepe para dar un toque estético y de presentación a la maqueta Toque Final

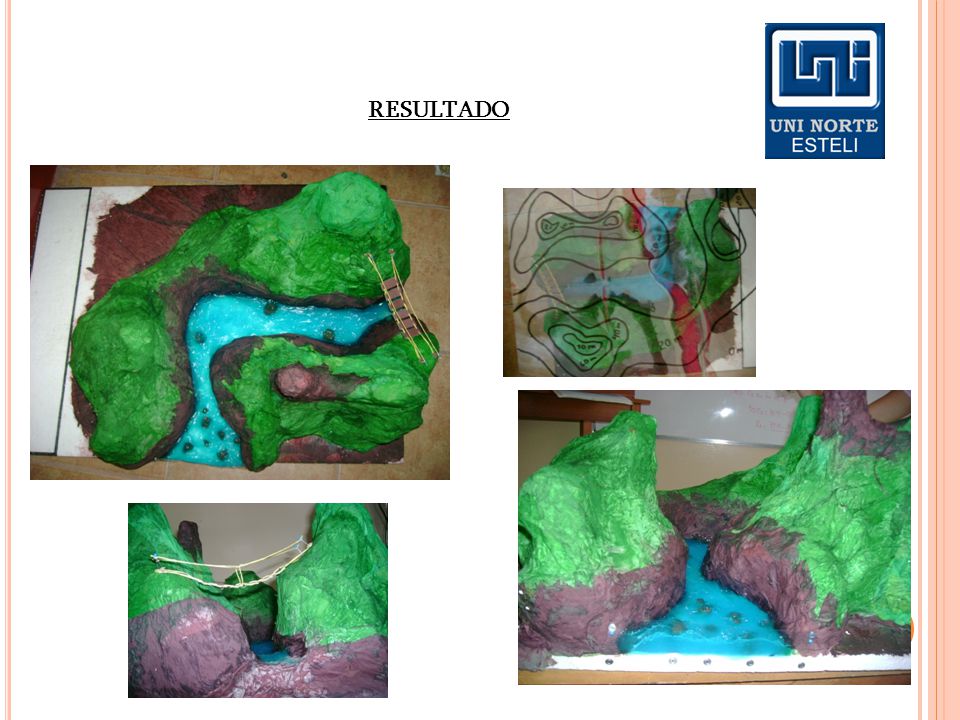

7 RESULTADO

8 2T1-ING. CIVIL 2010
