TIRISTORES Carlos De la Cruz Luis Jaramillo Emanuel Llanos
2

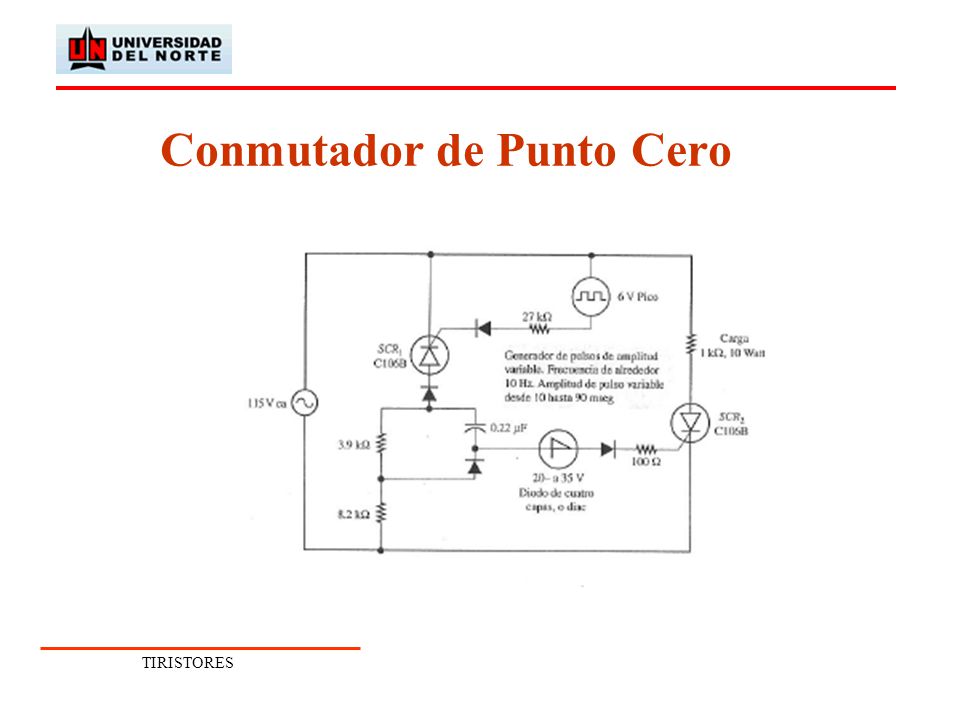

TIRISTORES Conmutador de Punto Cero
3
TIRISTORES Conmutador de Punto Cero (Respuesta en la carga)
4

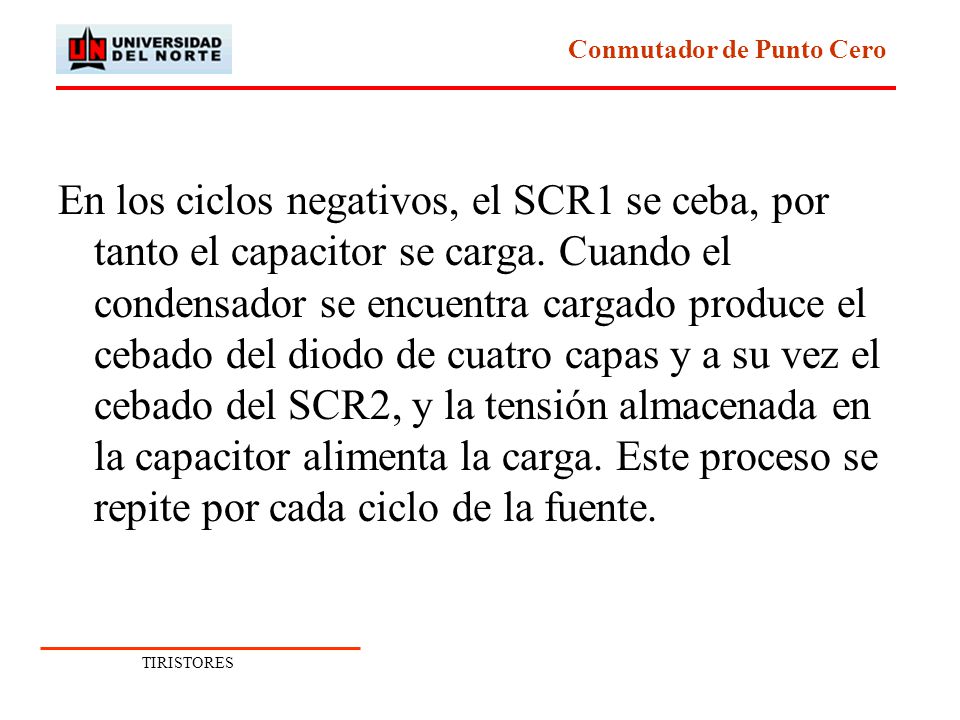

TIRISTORES Conmutador de Punto Cero En los ciclos negativos, el SCR1 se ceba, por tanto el capacitor se carga. Cuando el condensador se encuentra cargado produce el cebado del diodo de cuatro capas y a su vez el cebado del SCR2, y la tensión almacenada en la capacitor alimenta la carga. Este proceso se repite por cada ciclo de la fuente.
5

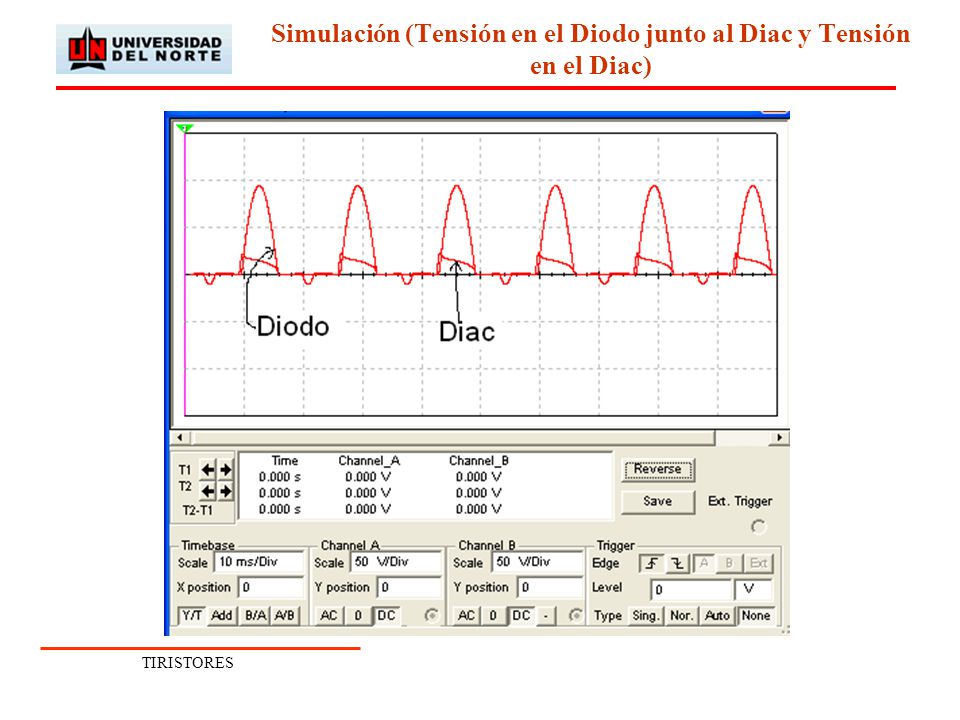

TIRISTORES Simulación (Tensión en el Diodo junto al Diac y Tensión en el Diac)
6

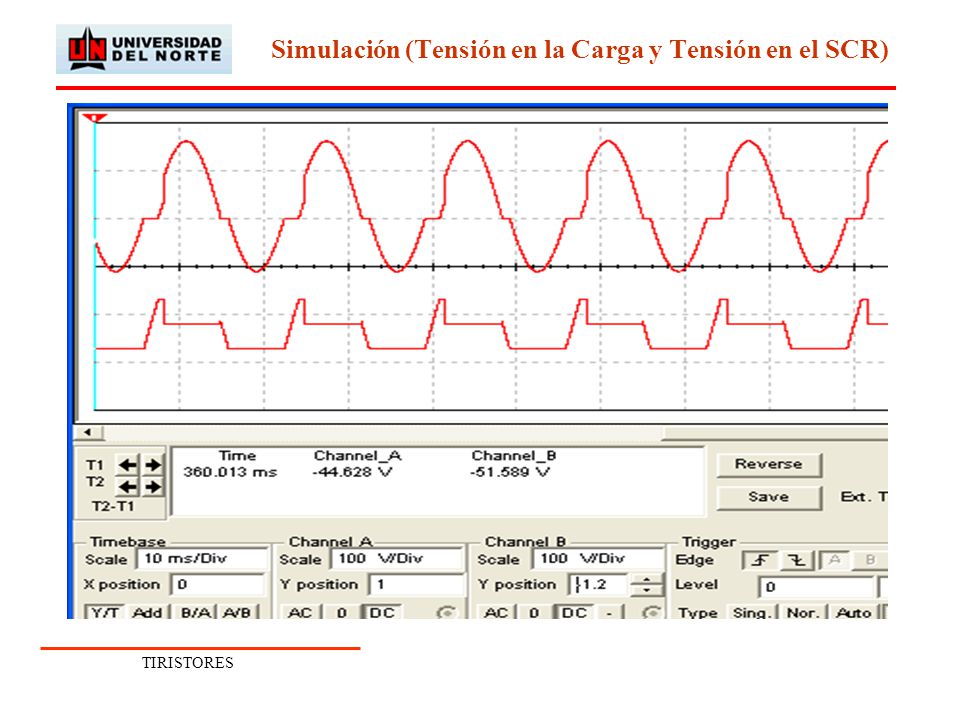

TIRISTORES Simulación (Tensión en la Carga y Tensión en el SCR)
7

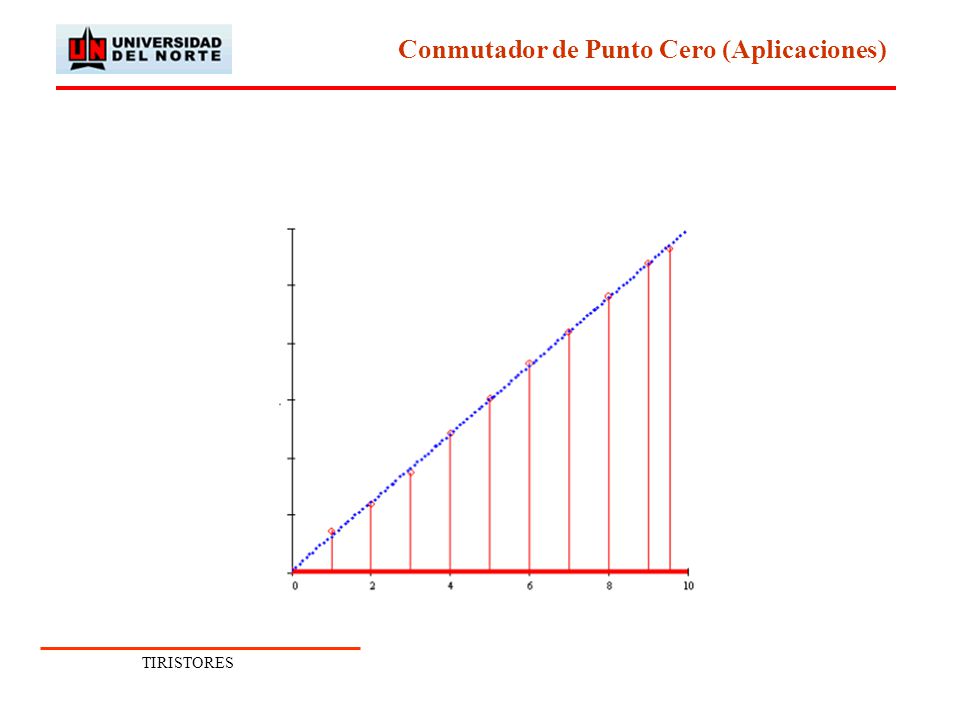

TIRISTORES Conmutador de Punto Cero (Aplicaciones)
8

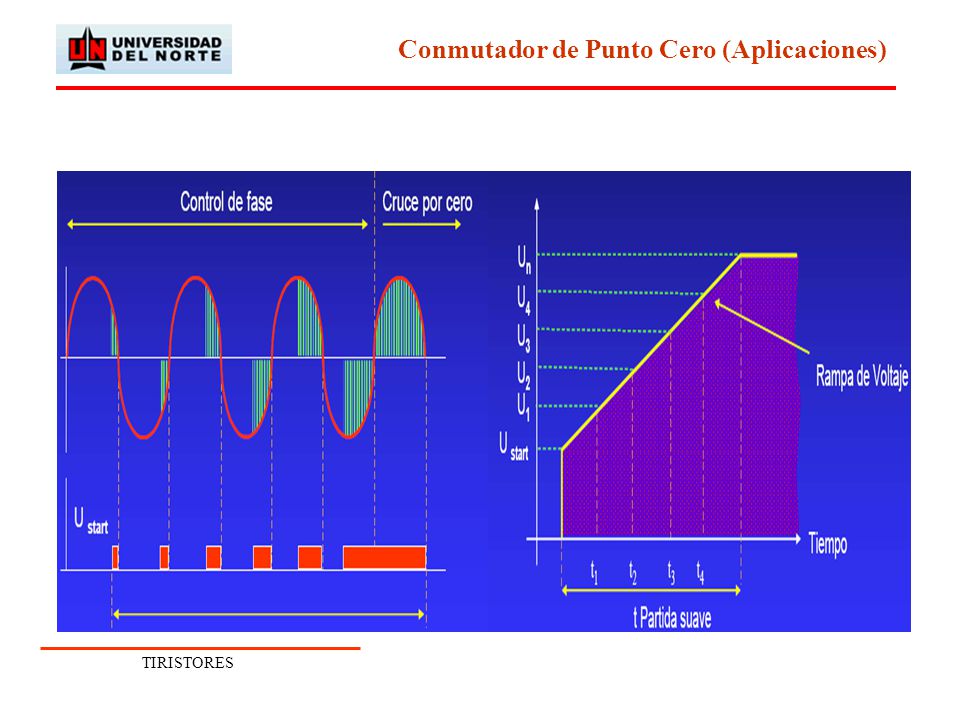

TIRISTORES Conmutador de Punto Cero (Aplicaciones)
