Temporizador on delay/off delay

Presentación del tema: "Temporizador on delay/off delay"— Transcripción de la presentación:

1 Temporizador on delay/off delay

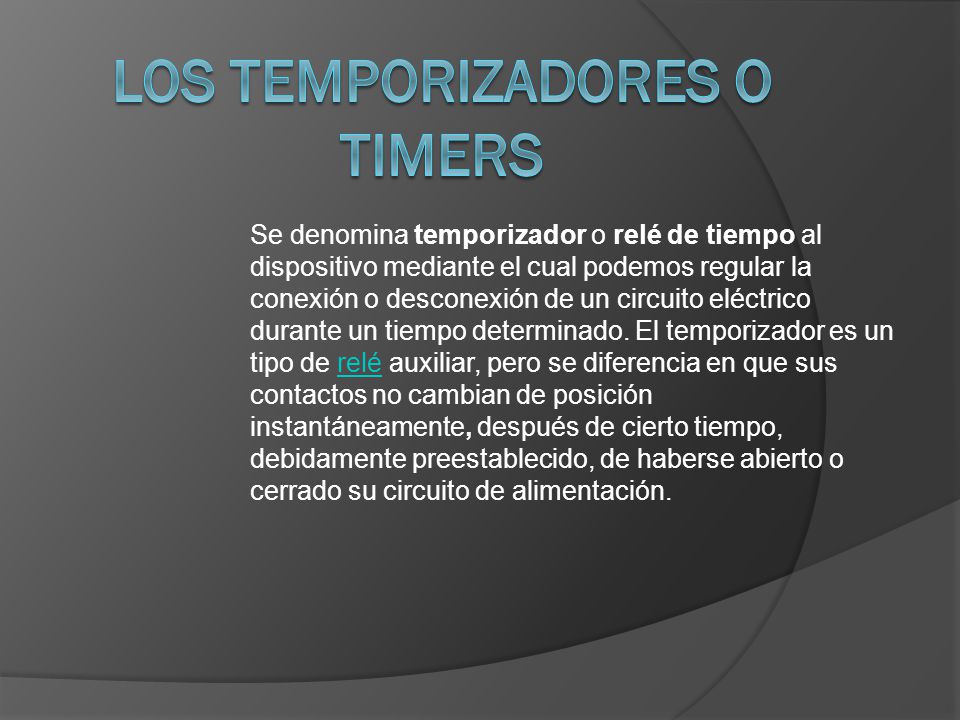

2 Los temporizadores o timers
Se denomina temporizador o relé de tiempo al dispositivo mediante el cual podemos regular la conexión o desconexión de un circuito eléctrico durante un tiempo determinado. El temporizador es un tipo de relé auxiliar, pero se diferencia en que sus contactos no cambian de posición instantáneamente, después de cierto tiempo, debidamente preestablecido, de haberse abierto o cerrado su circuito de alimentación.

3

4 Los  temporizadores según su funcionamiento se clasifican en TEMPORIZADORES A LA CONEXIÓN Y TEMPORIZADORES A LA DESCONEXION. TEMPORIZADORES A LA CONEXIÓN:  cuando el temporizador recibe tensión y pasa un tiempo hasta que cambian de posición los contactos en este caso los cierra.

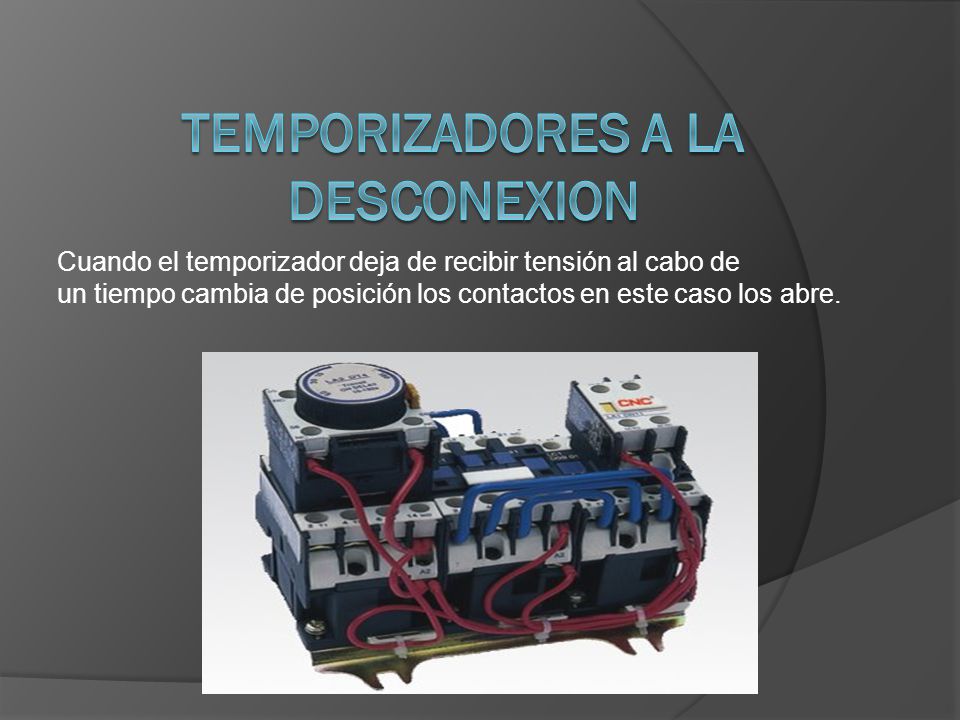

5 TEMPORIZADORES A LA DESCONEXION
Cuando el temporizador deja de recibir tensión al cabo de un tiempo cambia de posición los contactos en este caso los abre.

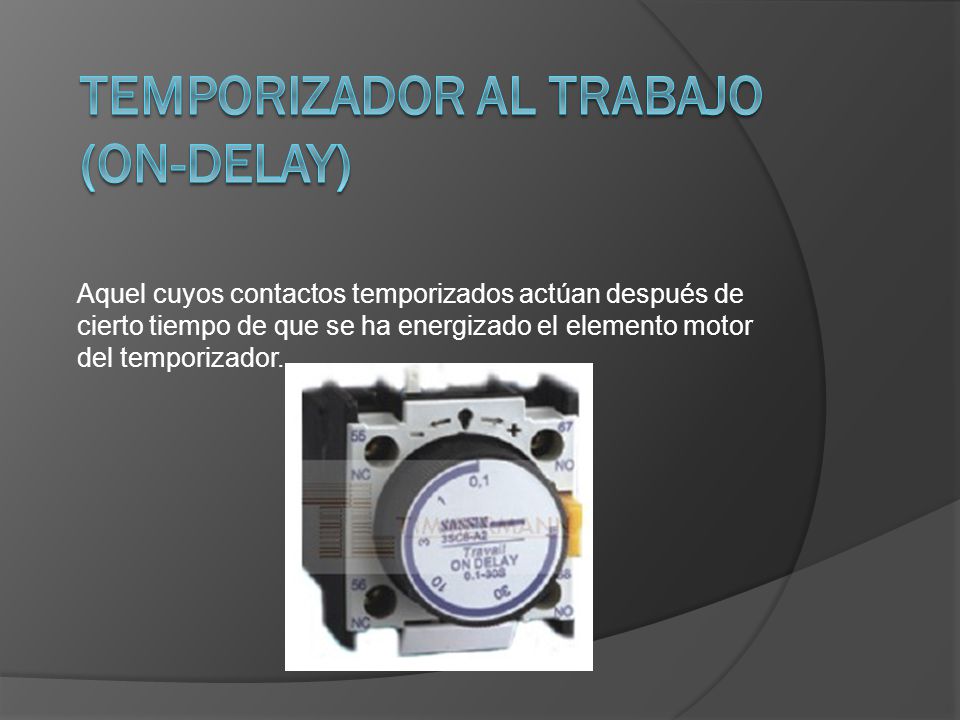

6 TEMPORIZADOR AL TRABAJO (ON-DELAY)
Aquel cuyos contactos temporizados actúan después de cierto tiempo de que se ha energizado el elemento motor del temporizador.

7 TEMPORIZADOR AL REPOSO (OFF-DELAY)
En este tipo de temporizador, los contactos temporizados actúan como temporizados después de cierto tiempo de haber sido desenergizado ele elemento motor del temporizador.

8 Tipos de Temporizadores

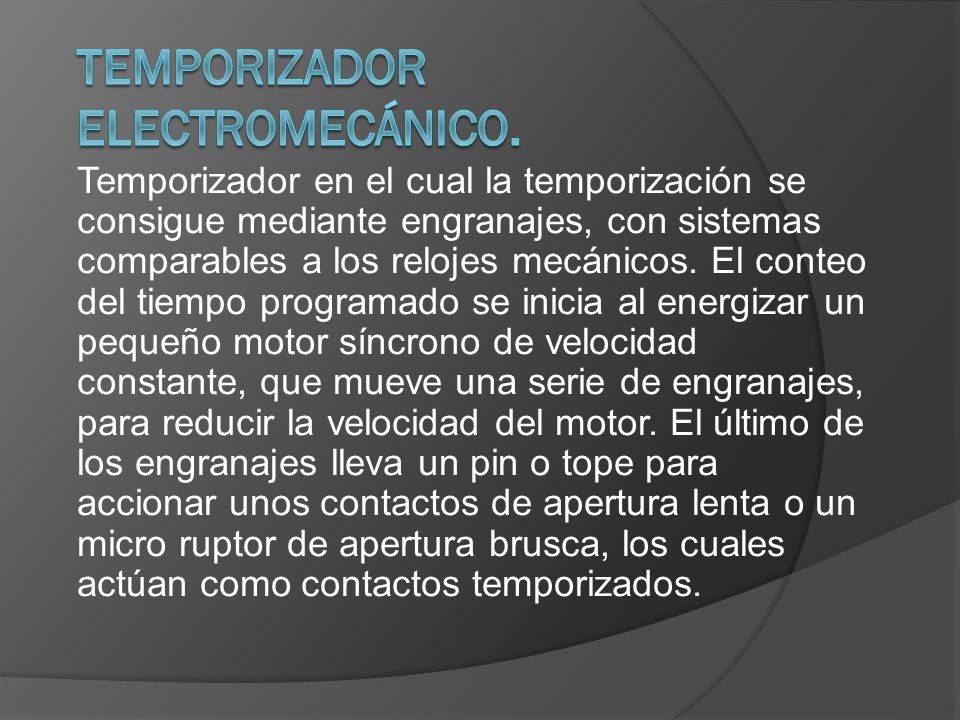

9 TEMPORIZADOR ELECTROMECÁNICO.
Temporizador en el cual la temporización se consigue mediante engranajes, con sistemas comparables a los relojes mecánicos. El conteo del tiempo programado se inicia al energizar un pequeño motor síncrono de velocidad constante, que mueve una serie de engranajes, para reducir la velocidad del motor. El último de los engranajes lleva un pin o tope para accionar unos contactos de apertura lenta o un micro ruptor de apertura brusca, los cuales actúan como contactos temporizados.

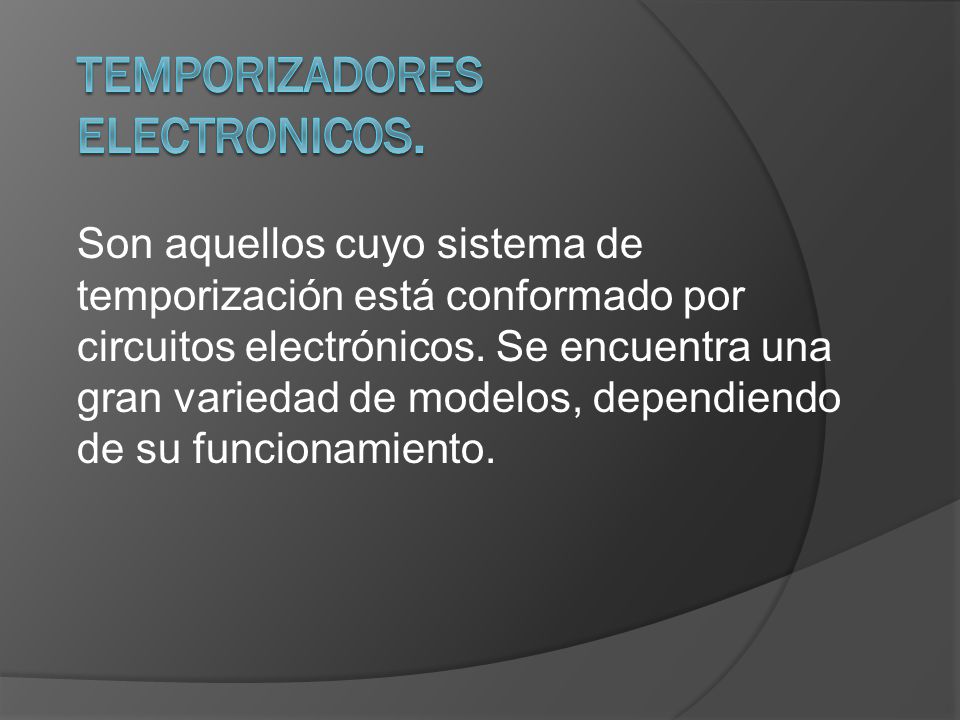

10 TEMPORIZADORES ELECTRONICOS.
Son aquellos cuyo sistema de temporización está conformado por circuitos electrónicos. Se encuentra una gran variedad de modelos, dependiendo de su funcionamiento.

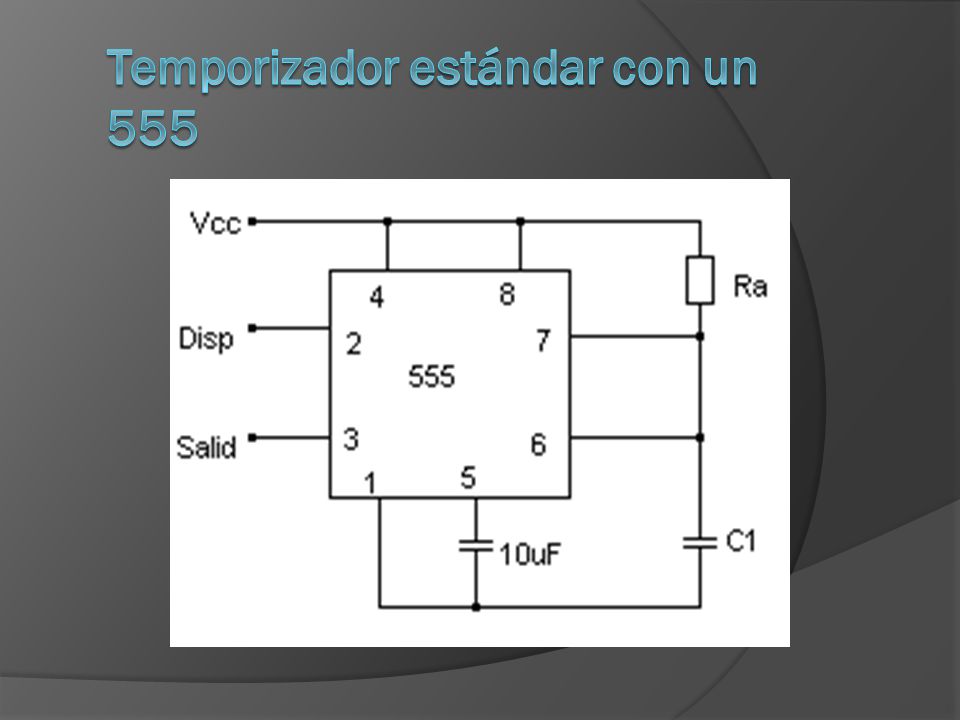

11 Temporizador estándar con un 555

12 Símbolo de un temporizador eléctrico:

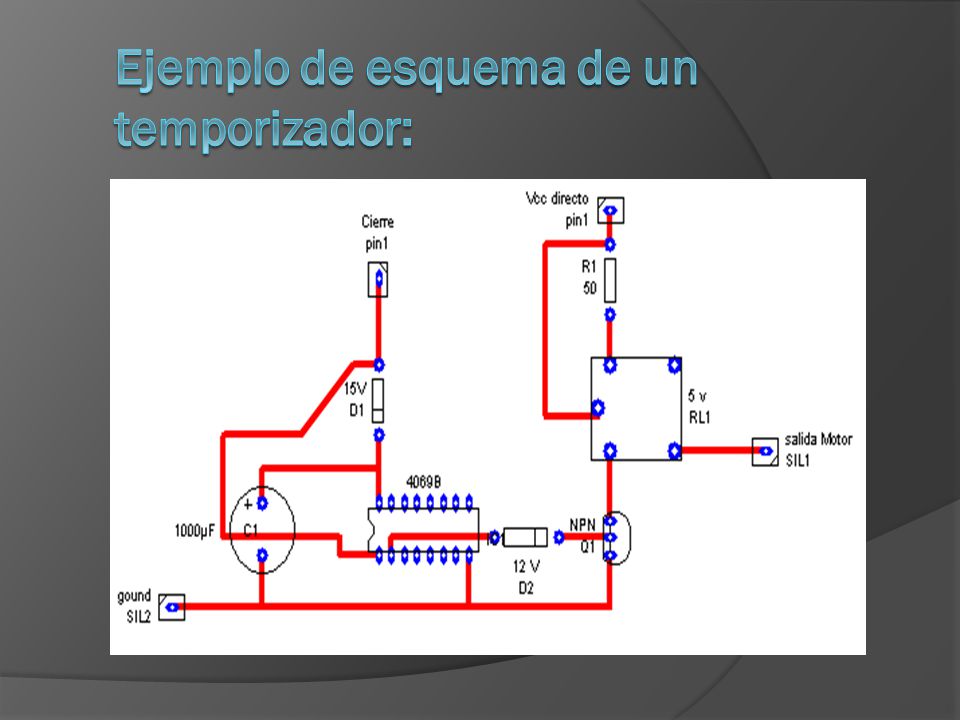

13 Ejemplo de esquema de un temporizador:

14 Aplicaciones

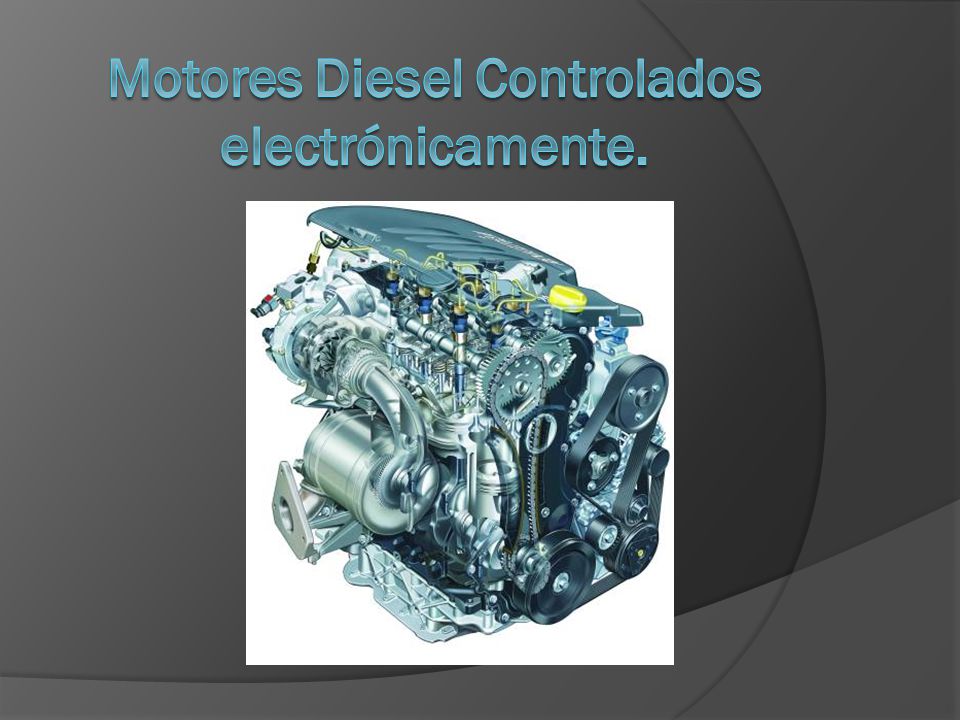

15 Motores Diesel Controlados electrónicamente.

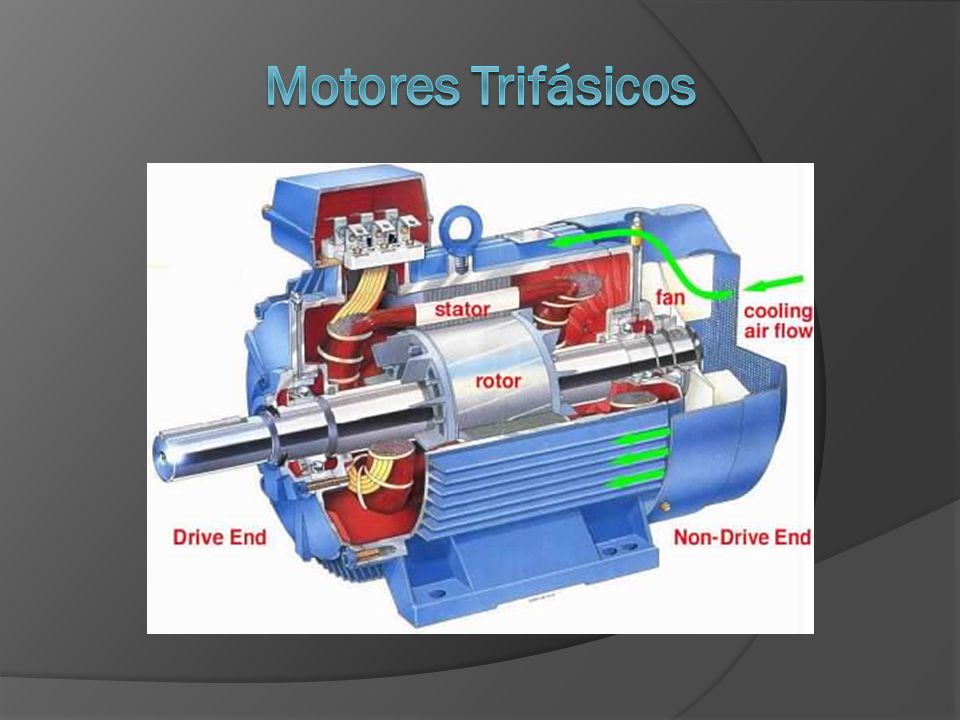

16 Motores Trifásicos

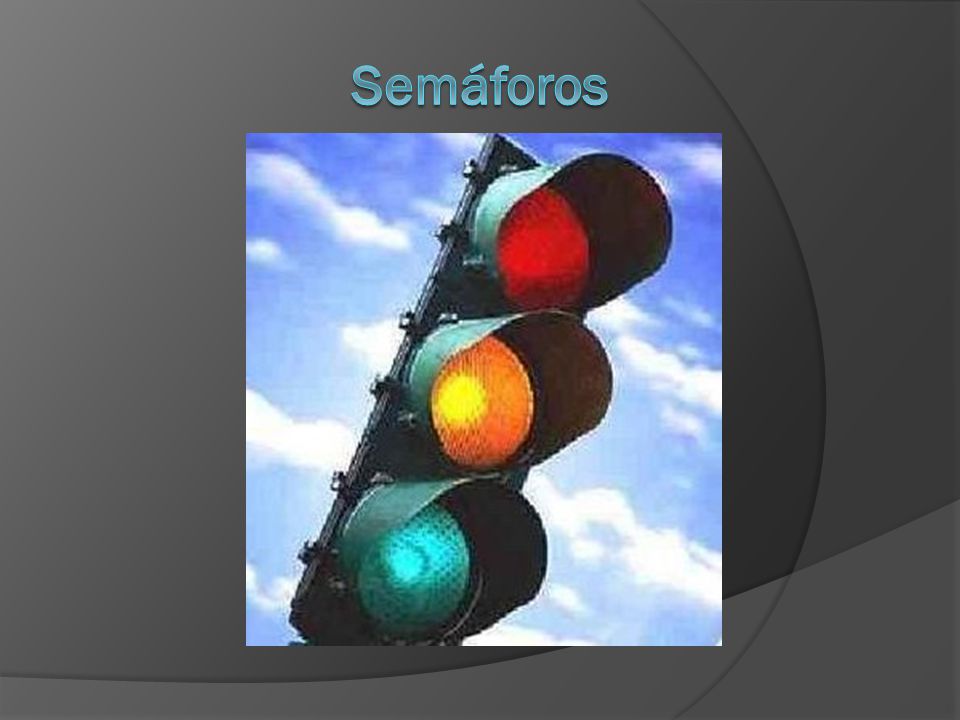

17 Semáforos
