1 STRAIN GAGE FIEC-ESPOL Ing. Miguel Yapur

2 STRAIN GAGE Son también conocidas como Galgas Extensométricas. Son capaces de detectar movimientos isométricos, para lo cual definimos movimiento isométrico como aquel movimiento pequeño y casi imperceptible. Existen 2 clases de galgas:   GALGAS ADHERIDAS   GALGAS FLOTANTES

3 STRAIN GAGE Las Galgas pueden ser colocadas en el puente de heatstone de la siguiente forma: A la salida del puente es muy común colocar un amplificador debido a que la señal de salida del puente suele ser pequeña.

4 STRAIN GAGE

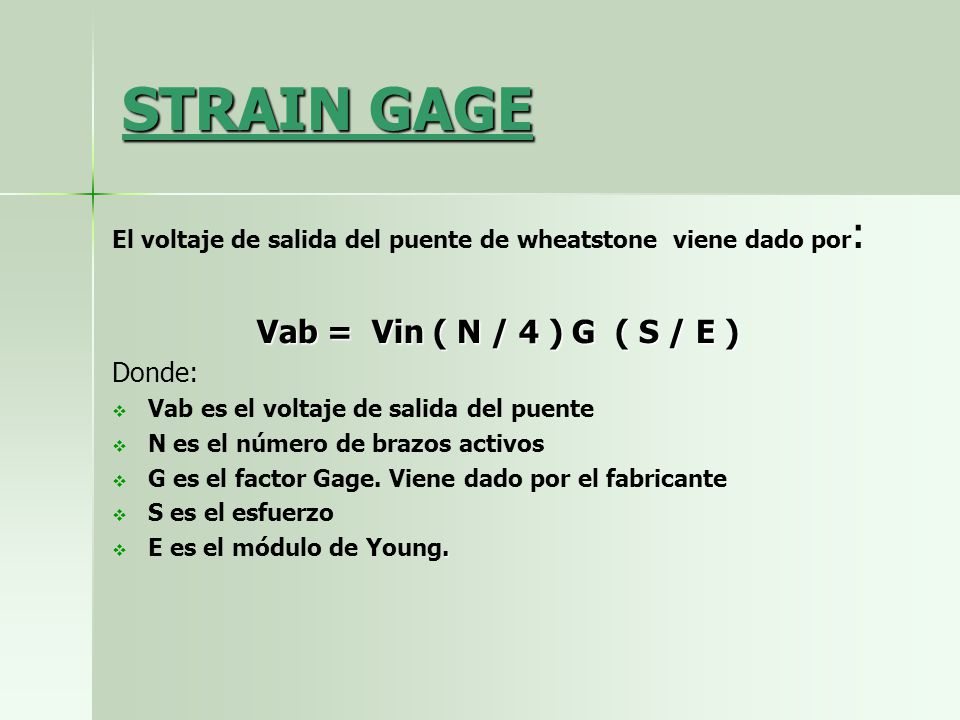

5 El voltaje de salida del puente de wheatstone viene dado por : Vab = Vin ( N / 4 ) G ( S / E ) Donde:   Vab es el voltaje de salida del puente   N es el número de brazos activos   G es el factor Gage. Viene dado por el fabricante   S es el esfuerzo .  E es el módulo de Young.

6 STRAIN GAGE Además se incluye otro factor que es dado por el fabricante; la Sensitividad, que viene dada por: S = Vo / Vin / P [ uV / V / torr ] donde Vo es el voltaje de salida, Vin es el voltaje de alimentación del puente y P es una medida de la presión aplicada. ( Cabe decir que 1 torr = 1 mmHg )
