NORMA TÉCNICA DE SEGURIDAD Y CALIDAD DE SERVICIO

Presentación del tema: "NORMA TÉCNICA DE SEGURIDAD Y CALIDAD DE SERVICIO"— Transcripción de la presentación:

1 NORMA TÉCNICA DE SEGURIDAD Y CALIDAD DE SERVICIO
EXPOSITOR: PABLO BENARIO T. SEPTIEMBRE 2006

2 CONTENIDO ANTECEDENTES INTRODUCCIÓN Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

3 ANTECEDENTES 03/2004: Ley (Ley Corta I) Regula Sistemas de Transporte de Energía Eléctrica, Régimen de tarifas para sistemas eléctricos medianos, introduce adecuaciones a la LGSE e introduce los SSCC y la NT. 05/2005: Ley (Ley Corta II) Modifica Marco Normativo del Sector Eléctrico, establece exigencias de seguridad y calidad de servicio homogéneas para oferentes de licitaciones de suministro regulado. Norma Técnica de Seguridad y Calidad de Servicio (NTSyCS). Establece marco de exigencias para el SIC y el SING. 02/2006: Norma Técnica de Seguridad y Calidad de Servicio Sistemas Medianos. Establece las exigencias de seguridad y calidad de servicio para aquellos sistemas eléctricos cuya capacidad instalada sea inferior a 200 MW y superior a KW.

4 ANTECEDENTES En elaboración:
Norma Técnica de Calidad de Servicio (NT CS), orientada principalmente a los Sistemas de Distribución que no son cubiertos por la NTSyCS. Norma Técnica de Conexión y Operación (NT CO), orientada principalmente a los medios de generación que se encuentran dentro del área de concesión, esta relacionada con el reglamento Nº 244 para PMG. Reglamento de SSCC orientado a regular las transacciones de estos servicios.

5 ANTECEDENTES MARCO LEGAL Artículo 91º bis Ley 19.940 (1)
Obligación de todos los propietario de prestar los SSCC que dispongan conforme a las normas de seguridad y calidad de servicio. Las exigencias de seguridad y calidad de servicio para cada sistema serán establecidas en una norma técnica. Los CDEC deberán establecer los requisitos técnicos mínimos para instalaciones que se interconectan al sistema eléctrico. El CDEC respectivo deberá definir, administrar y operar los servicios complementarios necesarios para garantizar la operación del sistema, sujetándose a las exigencias de seguridad y calidad de servicio establecidas en la normativa vigente y minimizando el costo de operación del respectivo sistema eléctrico.

6 ANTECEDENTES MARCO LEGAL Artículo 91º bis Ley 19.940 (2)
Los propietarios declaran los costos en que incurren por la prestación de los respectivos SSCC conforme lo determine el reglamento. Las prestaciones serán valorizadas por el CDEC correspondiente. El reglamento establecerá el sistema de precios de los servicios complementarios que, considerando las características de los mismos, sea compatible con los precios de energía y potencia que esta ley establece. Se evita duplicidad de pago por peajes y por SSCC para instalaciones pertenecientes a los STT o a los SST.

7 ANTECEDENTES MARCO LEGAL Artículo 7° Transitorio Ley 19.940
Establece plazo (12 meses) para dictación de la norma técnica a que se refiere el artículo 91 bis. Plazo de 30 días a los CDECs correspondientes para proponer a la CNE la definición, administración y operación de los SSCC que se requieran, de tal modo que ésta se pronuncie favorablemente. Una vez que la Comisión se pronuncie favorablemente respecto a la propuesta del CDEC respectivo, éste deberá implementar las prestaciones y transferencias de los SSCC en un plazo no superior a 60 días. Asimismo deberá implementar los mecanismos para las transferencias de potencia entre generadores a que se refiere el artículo 91º de la Ley.

8 ANTECEDENTES MARCO LEGAL Artículo 150: Definiciones (1)
La Calidad de Servicio está determinada por tres componentes: Calidad del producto: se caracteriza, entre otros, por la magnitud, la frecuencia y la contaminación de la tensión instantánea de suministro. Calidad del suministro: se caracteriza, entre otros, por la frecuencia, la profundidad y la duración de las interrupciones de suministro. Calidad de servicio comercial: se caracteriza, entre otros, por el plazo de restablecimiento de servicio, la información proporcionada al cliente, la puntualidad en el envío de boletas o facturas y la atención de nuevos suministros.

9 ANTECEDENTES MARCO LEGAL Artículo 150 : Definiciones (2)
Confiabilidad: Cualidad de un sistema eléctrico determinada conjuntamente por la suficiencia, la seguridad y la calidad de servicio. Suficiencia: Atributo de un sistema eléctrico cuyas instalaciones son adecuadas para abastecer su demanda. Seguridad de servicio: capacidad de respuesta de un sistema eléctrico, o parte de él, para soportar contingencias y minimizar la pérdida de consumos, a través de respaldos y SSCC.

10 ANTECEDENTES MARCO LEGAL Artículo 150: Definiciones (3)
Servicios complementarios: recursos técnicos presentes en las instalaciones de generación, transmisión, distribución y de clientes no sometidos a regulación de precios con que deberá contar cada sistema eléctrico para la coordinación de la operación del sistema. Son servicios complementarios aquellas prestaciones que permiten efectuar, a lo menos, un adecuado control de frecuencia, control de tensión y plan de recuperación de servicio, tanto en condiciones normales de operación como ante contingencias.

11 ANTECEDENTES MARCO LEGAL Artículo 79º
La calidad de servicio de las empresas distribuidoras en sistemas superiores a kilowatts en capacidad instalada de generación, en cuanto a tensión, frecuencia, disponibilidad y otros, corresponderá a estándares normales con límites máximos de variación que serán los que determinen los reglamentos. En los sistemas cuyo tamaño es inferior o igual a kilowatts en capacidad instalada de generación, la calidad de servicio será establecida de común acuerdo entre el concesionario y la Municipalidad. Los usuarios no podrán exigir calidades especiales de servicio por sobre los estándares que se establezcan a los precios fijados, siendo de la exclusiva responsabilidad de aquellos que lo requieran el adoptar las medidas necesarias para lograrlas.

12 ANTECEDENTES MARCO LEGAL Materias Pendientes:
Reglamento para funcionamiento de SSCC ¿Cómo se remunerarán los SSCC? Definición de Transacciones en CDEC ¿Participan los Clientes? Reglamento CDEC : Artículo 150 b Cada CDEC contará con un Directorio que estará compuesto por las empresas generadoras y transmisoras troncales y de subtransmisión y por un representante de los clientes libres del respectivo sistema, conforme se determine en el reglamento. Artículo 1-10 NT SyCS y Transitorio 10-3 Primera Evaluación del funcionamiento de la NT: Informe DO antes del 30 de junio de 2007.

13 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

14 INTRODUCCIÓN Y CONSIDERACIONES
ALGUNAS DEFINICIONES (Art. 1-7) Confiabilidad: Cualidad de un Sistema Eléctrico determinada conjuntamente por la Suficiencia, la Seguridad y la Calidad de Servicio. Calidad de Servicio: Atributo de un sistema eléctrico determinado conjuntamente por la Calidad del Producto, Calidad del Suministro y Calidad del servicio Comercial. Seguridad de Servicio: Capacidad de respuesta de un sistema eléctrico para soportar contingencias y minimizar la pérdida de consumos, a través de respaldo y Servicios Complementarios. Coordinados: Propietarios u operadores de las instalaciones a las que aplica la NT. Estudios Específicos: Se analizan condiciones específicas para dar cumplimientos a las exigencias de establecidas por la NT, son desarrollados por la DO y son públicos. Participan con observaciones y comentarios los Coordinados.

15 INTRODUCCIÓN Y CONSIDERACIONES
ALGUNAS DEFINICIONES (Art. 1-7) Procedimientos DO /DP: Metodologías elaboradas por la DO y/o DP en las cuales se establecen los criterios, consideraciones y requerimientos de detalle para cumplir con las exigencias de la NT. La DO y/o DP propondrán dichas metodologías a la Comisión para su aprobación. Punto de Conexión: Instalaciones que conectan unidades generadoras o consumos a instalaciones del STT, SST. Si las unidades generadoras o consumos se conectan a STA de propiedad de terceros, el punto de conexión corresponderá a las instalaciones que la conecten a dicho sistema. Materias asociadas a esta definición: Control de Factor de Potencia, Evaluación del desempeño de Control de Tensión y Control de la Calidad de suministro y Producto. Sistema de Transmisión: Líneas y Subestaciones que forman parte de un Sistema Eléctrico en un nivel de tensión nominal superior a 23 kV, en el cual se pueden distinguir instalaciones del STT, SST y STA.

16 INTRODUCCIÓN Y CONSIDERACIONES
INSTALACIONES A LAS QUE SE APLICA LA NTSyCS (Art. 1-4) Instalaciones de Generación que operen en sincronismo. Instalaciones del Sistema de Transmisión. Barras de Consumo de usuarios no sometidos a regulación de precios abastecidos directamente desde instalaciones del Sistema de Transmisión, y según corresponda, las Instalaciones de Clientes.

17 INTRODUCCIÓN Y CONSIDERACIONES
LA NORMA TÉCNICA SE APLICA A LAS FUNCIONES Y ACTIVIDADES QUE DEBEN CUMPLIR (Art. 1-5): Los propietarios de las instalaciones a las que se aplica la NTSyCS. El CDEC de cada Sistema. La DO y la DP de cada CDEC. El CDC de cada CDEC. Los CC de las empresas propietarias de las instalaciones sujetas a la coordinación del CDEC.

18 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

19 FUNCIONES Y ATRIBUCIONES
FUNCIONES DO (Art. 2-3) Desarrollar estudios establecidos en el Capítulo Nº6 de la NT incluyendo las exigencias de SyCS establecidas en la NT. Verificar disponibilidad de recursos. Solicitar información para informes de falla. Elaborar procedimientos DO. Programar la operación cumpliendo exigencias. Administración situaciones que requieran restringir a coordinados. Elaborar estudios específicos. Habilitar las instalaciones y equipamientos para CPF, CT y PRS. Efectuar Monitoreo y control operación del SI. Determinar índices de continuidad. Coordinar la desconexión de aquellas instalaciones que no cumplan, si está en riesgo la SyCS del SI. Informar a SEC incumplimientos de las instrucciones que afecten la aplicación de la NT. Coordinar la desconexión de consumo o generación cuando el SI opere en un estado distinto al Normal.

20 FUNCIONES Y ATRIBUCIONES
ATRIBUCIONES DO (Art. 2-4) Solicitar información requerida para los estudios. Realizar los controles necesarios para asegurar cumplimientos de instrucciones. Solicitar a los Coordinados una Auditoria Técnica de sus instalaciones cuando una función no haya sido prestada, o haya sido entregada en forma deficiente, informado a la SEC de los resultados.

21 FUNCIONES Y ATRIBUCIONES
FUNCIONES DP (Art. 2-5) Desarrollar estudios establecidos en el capítulo Nº 6 de la NT. Elaborar procedimientos DP Determinar y actualizar el cálculo de Índices de Continuidad. Informar a la Superintendencia el incumplimiento de las instrucciones que afecten a la aplicación de las exigencias de la NT.

22 FUNCIONES Y ATRIBUCIONES
ATRIBUCIONES DP (Art. 2-6) Solicitar toda la información técnica para mantener debidamente actualizada la información del sistema. Solicitar información complementaria para realizar los estudios señalados en el capítulo Nº 6 de la NT. Solicitar información estadística para determinar el cumplimiento de las instrucciones.

23 FUNCIONES Y ATRIBUCIONES
ATRIBUCIONES COORDINADOS (Art. 2-8) Permanecer conectados al SI en la medida que cumplan con las exigencias de SyCS de la NT. Solicitar a la DO los Estudios de Falla enviados a la SEC. Participar con observaciones y comentarios en la elaboración de los Estudios Específicos que debe desarrollar la DO.

24 FUNCIONES Y ATRIBUCIONES
FUNCIONES COORDINADOS (Art. 2-7) TODOS LOS COORDINADOS Cumplir exigencias mínimas. Mantener condiciones de Seguridad en Instalaciones. No producir perturbaciones de frecuencia. Cumplir formalidades. Entregar Información Técnica. Entregar información Informes de Falla. Entregar información necesaria para Estudios Específicos. Realizar Auditorias Técnicas solicitadas por la DO. GENERADORES Disponer de los medios necesarios para ejercer el Control de Frecuencia y Control Tensión. CLIENTES Y SUBTRANSMISIÓN Disponer de los medios necesarios para implementar el EDAC por subfrecuencia o subtensión según se requiera.

25 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

26 EXIGENCIAS MÍNIMAS A LAS INSTALACIONES
Exigencias Mínimas para el Diseño de Instalaciones Exigencias Mínimas para Sistemas de Información y Comunicaciones.

27 EXIGENCIAS MÍNIMAS A LAS INSTALACIONES
DISEÑO DE INSTALACIONES Se refiere a una serie de exigencias o estándares mínimos para las instalaciones. Propios de la instalación Protecciones Comunicaciones y monitoreo Asociados a procesos de control de frecuencia, voltaje o plan de recuperación de servicio.

28 EXIGENCIAS MÍNIMAS A LAS INSTALACIONES
DISEÑO DE INSTALACIONES Instalaciones de unidades generadoras y del sistema de transmisión (art. 3-3) Diseño, fabricación e instalación se aplican Normas Chilenas. En donde no existan se aplicarán normas IEC, IEEE, ISO, CCITT, DIN/VDE, ASTM/ANSI. Calidad asísmica en el diseño se aplican Normas Chilenas. En donde no existan se aplicará la ETG-1020 o la IEEE Std Permitir al SI operar cumpliendo las exigencias de la NT. Soportar nivel de cortocircuito en cada punto del SI. Debida coordinación de aislación en los puntos de conexión.

29 EXIGENCIAS MÍNIMAS A LAS INSTALACIONES
DISEÑO DE INSTALACIONES EXIGENCIAS INSTALACIONES DE LOS CLIENTES Mantener el FP en cada punto de conexión al SI establecido en los estándares de SyCS. Instalar y mantener disponible equipamiento y automatismo suficiente para participar en EDAC por subfrecuencia y/o subtensión. Contar con un sistema de Comunicación para proveer al CDC de toda la información de medición, señalización, estado de equipos de maniobra, etc. Poseer equipamiento necesario en los Puntos de Conexión para implementar el Plan de Defensa contra Contingencia Extremas y PRS.

30 EXIGENCIAS MÍNIMAS A LAS INSTALACIONES
SISTEMAS DE INFORMACIÓN Y CONTROL SISTEMAS REQUERIDOS Tx de datos SITR bidireccional con 99,5% de disponibilidad. Comunicaciones de Voz operativas. Sistema de monitoreo y control. EXIGENCIAS Redundancia de Comunicaciones Sistemas de medición clase 2 ANSI o mejor. Respaldo para sistemas TI. Sincronización horaria con CDC con error mínimo de ± 5 [ms] Acceso a base de datos SITR del CDC en menos de 10 [s] desde ocurrencia.

31 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

32 EXIGENCIAS MÍNIMAS PARA ESTANDARES DE SEGURIDAD Y CALIDAD DE SERVICIO
EXIGENCIAS GENERALES Los estándares son exigencias mínimas aplicables de acuerdo al estado en que se encuentra operando el SI: Normal, Alerta y Emergencia (Art. 5-3). Existencia de un compromiso entre costos y beneficios para la operación coordinada.(Art. 5-4). Planificación debe mantener márgenes y reservas operacionales necesarias para garantizar que una Contingencia Simple no se propague a todo el sistema (Art. 5-5). Art y 5-11 *Medido en intervalos integrados de 60 minutos

33 EXIGENCIAS MÍNIMAS PARA ESTANDARES DE SEGURIDAD Y CALIDAD DE SERVICIO
ESTÁNDARES PARA CLIENTES Instalaciones que participen en EDAC por Subfrecuencia no podrán participar en el EDAC por Subtensión. Propietarios de Instalaciones de Clientes son responsables de administrar e instalar los equipamientos necesarios para cumplir con los % de participación de EDAC por Subfrecuencia o Subtensión. EDAC por Subfrecuencia Demanda total disponible no menor a 30% Demanda conjunta SI. Medir Frecuencia absoluta localmente t<=150[ms] EDAC por Subtensión Demanda total disponible no menor a 20% Demanda conjunta SI. Medir Tensión t<=100[ms]

34 EXIGENCIAS MÍNIMAS PARA ESTANDARES DE SEGURIDAD Y CALIDAD DE SERVICIO
ESTÁNDARES PARA CLIENTES Factor de Potencia (medido en intervalos integrados de 60 minutos) en los Puntos de Conexión al Sistema de Transmisión para cualquier condición de carga. *Medido en intervalos integrados de 60 minutos

35 EXIGENCIAS MÍNIMAS PARA ESTANDARES DE SEGURIDAD Y CALIDAD DE SERVICIO
VARIACIONES DE FRECUENCIA 99% del Tiempo de cualquier periodo de Control INTERRUPCIONES DE SUMINISTRO FMIK Frecuencia media de interrupciones TTIK Tiempo total cada interrupción EVALUACIÓN DE DESEMPEÑO CF FECF Factor Evaluación Control de Frecuencia

36 EXIGENCIAS MÍNIMAS PARA ESTANDARES DE SEGURIDAD Y CALIDAD DE SERVICIO
Estándares de G y T para estado normal y alerta / estado de emergencia Límites de Tx en estado normal y alerta / estado de emergencia Estándares de Recuperación Dinámica en estado normal y alerta / estado de emergencia Márgenes de Estabilidad en estado normal y alerta / estado de emergencia

37 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

38 HABILITACIÓN Y MONITOREO
Establecen los criterios y consideraciones para la habilitación de instalaciones y equipamientos que deberán prestar SSCC. Criterios y consideraciones para el monitoreo de instalaciones y equipamientos. Criterios y metodologías para realizar las Auditorias Técnicas.

39 HABILITACIÓN Y MONITOREO
HABILITACIÓN DE INSTALACIONES Habilitar unidades generadoras para participar en Control de Frecuencia (CPF o CSF), en la Partida Autónoma del PRS y en el Aislamiento Rápido del PRS. Habilitar instalaciones del Sistema de Transmisión mediante ensayos a las protecciones y a las instalaciones que participen en el PRS. Habilitar Instalaciones de Clientes que participen en el EDAC por subfrecuencia o subtensión y en el PRS.

40 HABILITACIÓN Y MONITOREO
MONITOREO DE INSTALACIONES Monitoreo Control de Frecuencia, verificar desempeño de CPF y del CSF por parte de las unidades generadoras y de los EDAC por subfrecuencia mediante el SITR. Monitoreo Control de Tensión, supervisión del aporte de Q de unidades generadoras, desempeño de equipos de compensación y control de tensión, y funcionamiento de EDAC por subtensión, factor de potencia en Puntos de Conexión. Monitoreo del PRS, verificar desempeño de Partida Autónoma de unidades generadoras y equipamiento del ST. Monitoreo de Protecciones, comprobar estado y mantenimiento de protecciones eléctricas verificando calibración y ajustes.

41 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

42 ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO
CONTINUIDAD (anual) Calcula valores esperados de índices de continuidad FMIK y TTIK del SI, para los próximos 12 meses RESTRICCIONES EN EL SISTEMA DE TRASMISIÓN (anual) Análisis de contingencias ante diferentes estados del SI y resuelve sobre potencia máxima a transmitir por líneas más críticas

43 ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO
PROTECCIONES (anual) Verifica la coordinación de las protecciones de las instalaciones de los Coordinados. CONTROL DE TENSION Y REQUERIMIENTOS DE Q (anual) Define las reservas de Q frente a contingencias, evalúa los recursos y asignación para el Control de Tensión y establece correcciones a políticas de seguridad operativa.

44 ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO
CONTROL DE FRECUENCIA Y RESERVAS (anual) Define los requerimientos de reserva para el CPF y el CSF, asignación entre unidades generadoras, evaluación de recursos y correcciones en políticas de seguridad operativa. EDAC (anual) Define las características de los EDAC por Subfrecuencia y Subtensión necesarios para preservar la SyCS frente a fallas que deriven a condiciones de subfrecuencia y subtensión respectivamente.

45 Estudio Control de Frecuencia: Resultados
ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO Estudio Control de Frecuencia: Resultados FLUCTUACIONES INSTANTANEAS DE LA DEMANDA 50 MW RESERVA EN GIRO 377 MW CSF 122 MW CPF 250 MW SALIDAS INTEMPESTIVAS DE GENERACIÓN 200 MW (RESERVA ÓPTIMA)

46 ESTUDIO CF SIMULACIÓN:
ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO ESTUDIO CF SIMULACIÓN: Salida Intempestiva Nehuenco II 380 MW Reserva en Giro 200 MW CPF: EN UNA UNIDAD CPF: REPARTIDO EN VARIAS UNIDADES DEMANDA 5890 MW DEMANDA 3140 MW

47 Contingencias Múltiples y Black Out SIC
ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO Contingencias Múltiples y Black Out SIC

48 Estudio EDAC: Esquema Propuesto
ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO Estudio EDAC: Esquema Propuesto

49 Estudio EDAC : Falla de 3 CCC (1000MW)
ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO Estudio EDAC : Falla de 3 CCC (1000MW)

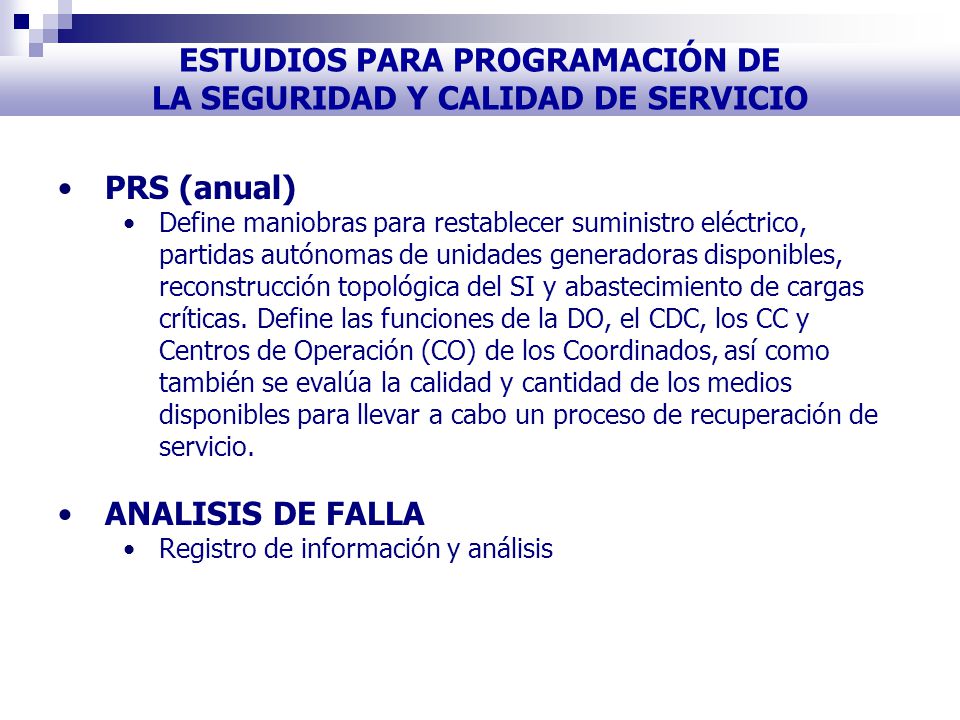

50 ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO
PRS (anual) Define maniobras para restablecer suministro eléctrico, partidas autónomas de unidades generadoras disponibles, reconstrucción topológica del SI y abastecimiento de cargas críticas. Define las funciones de la DO, el CDC, los CC y Centros de Operación (CO) de los Coordinados, así como también se evalúa la calidad y cantidad de los medios disponibles para llevar a cabo un proceso de recuperación de servicio. ANALISIS DE FALLA Registro de información y análisis

51 ESTUDIOS PARA PROGRAMACIÓN DE LA SEGURIDAD Y CALIDAD DE SERVICIO

52 CONTENIDO ANTECEDENTES INTRODUCCION Y CONSIDERACIONES
FUNCIONES Y ATRIBUCIONES EXIGENCIAS A LAS INSTALACIONES EXIGENCIAS A LA OPERACIÓN COORDINADA HABILITACIÓN Y MONITOREO DE INSTALACIONES ESTUDIOS PARA LA PROGRAMACIÓN DE LA SyCS ARTÍCULOS TRANSITORIOS

53 ARTÍCULOS TRANSITORIOS
Requerimientos información técnica – 31 agosto 2005(10-13). Sistema control estadístico instalaciones - 1 octubre 2005(10-15). Estudios EDAC – 31 octubre 2005(10-14) Estudios PRS – 31 diciembre 2005(10-14) Indicar adecuación de instalaciones – 31 marzo 2006(10-2) Procedimientos DO y DP – 31 marzo 2006(10-12) Estudios de Control de Frecuencia y Requerimientos de Potencia Reactiva – 30 abril 2006(10-14) Implementación EDAC por sub-frecuencia – 30 junio 2006(10-20). Cumplimientos estándares calidad de servicio – 01 julio 2006(10-26). Exigencias de factor de potencia en instalaciones de transmisión adicional y consumo – 01 agosto 2006(10-22). Factibilidad de implementar AGC 30 septiembre 2006 (10-33). Implementación EDAC por sub-tensión – 31 diciembre 2006(10-21). Sistema Información en Tiempo Real – 1 enero 2007(10-30).

54 ARTÍCULOS TRANSITORIOS
FLUJO DE INFORMACIÓN
