Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. CBM Project using the PI tools in the CFE Substations Raul López.

Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. CBM Project using the PI tools in the CFE Substations Raul López Chief of Information and Technology in Transmission CFE - MEXICO June 29, 2010 Regional Seminar Series San José, Costa Rica

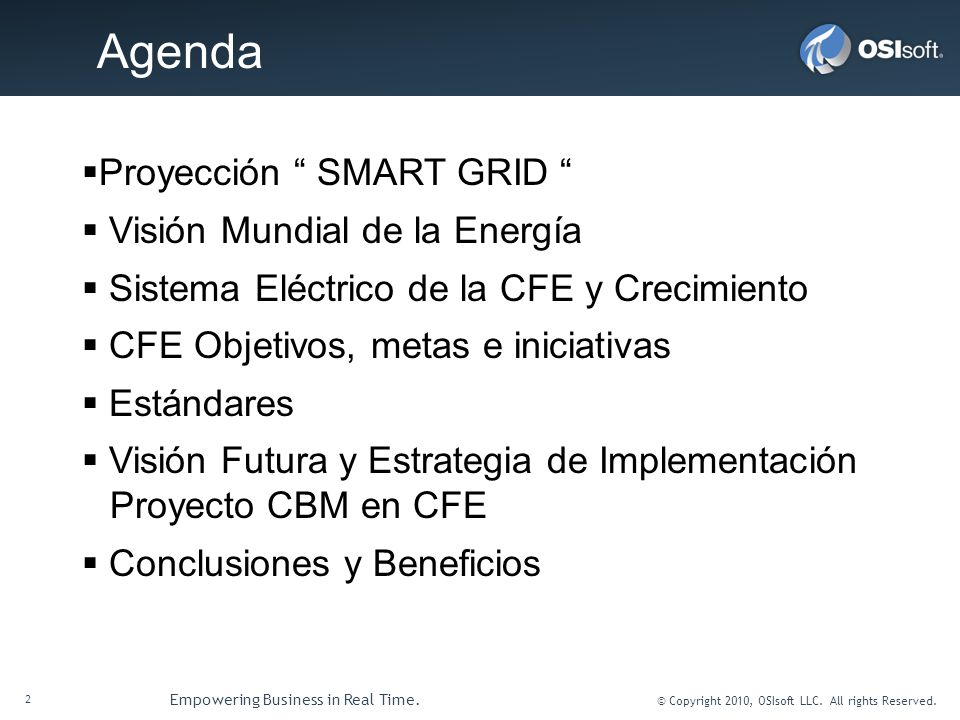

2 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Agenda  Proyección “ SMART GRID “  Visión Mundial de la Energía  Sistema Eléctrico de la CFE y Crecimiento  CFE Objetivos, metas e iniciativas  Estándares  Visión Futura y Estrategia de Implementación Proyecto CBM en CFE  Conclusiones y Beneficios

3 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. ¿ Qué es SMART GRID ? Es la integración de una gran variedad de tecnologías, dispositivos y sistemas que proporcionan y utilizan información digital, comunicaciones y controles para optimizar la eficiencia, la entrega confiable, segura y la garantía del abastecimiento de la energía eléctrica

4 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Proyectos de Smart Grid Un objetivo común de los proyectos es la reducción de la demanda máxima de potencia; administración de picos agudos como resultado del consumo ineficaz de la energía; la subutilización de las instalaciones del sistema eléctrico. Sin embargo, cada proyecto utiliza diferentes tecnologías redes inteligentes, dispositivos y sistemas.

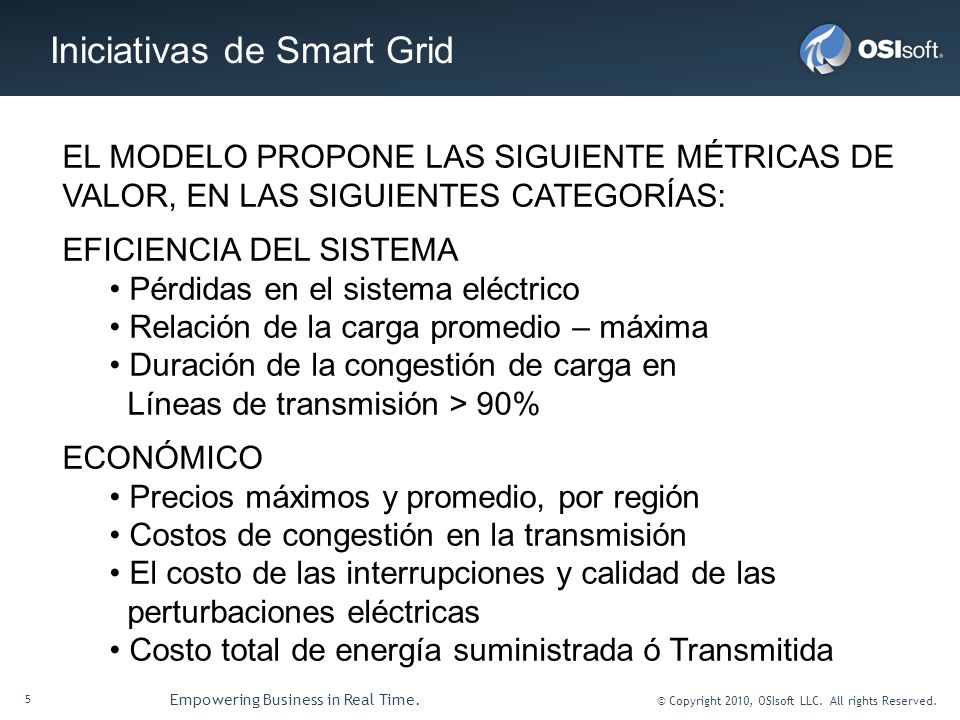

5 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Iniciativas de Smart Grid EL MODELO PROPONE LAS SIGUIENTE MÉTRICAS DE VALOR, EN LAS SIGUIENTES CATEGORÍAS: EFICIENCIA DEL SISTEMA Pérdidas en el sistema eléctrico Relación de la carga promedio – máxima Duración de la congestión de carga en Líneas de transmisión > 90% ECONÓMICO Precios máximos y promedio, por región Costos de congestión en la transmisión El costo de las interrupciones y calidad de las perturbaciones eléctricas Costo total de energía suministrada ó Transmitida

6 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Iniciativas de Smart Grid CONFIABILIDAD Duración de la interrupción y la frecuencia Frecuencia de las interrupciones momentáneas Fuente de métricas de calidad SEGURIDAD Relación de la generación distribuida de la Generación total Número de consumidores que participan en los mercados energéticos AMBIENTAL Relación entre la generación de energía renovable para la generación total Las emisiones por MWh entregado SEGURIDAD Las lesiones y las muertes de los trabajadores y público

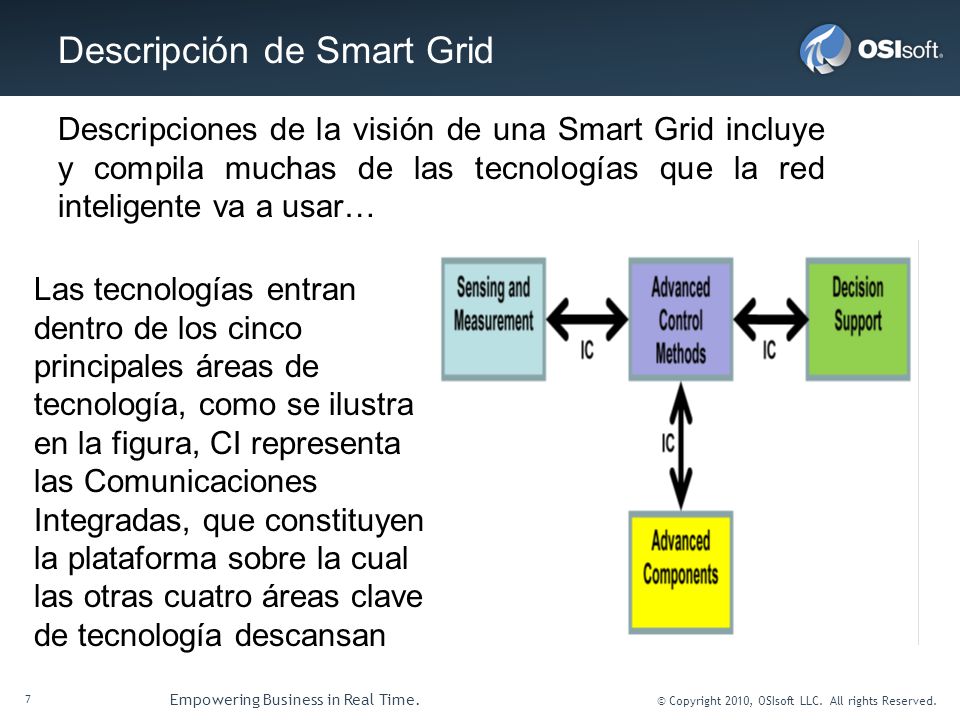

7 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Descripción de Smart Grid Descripciones de la visión de una Smart Grid incluye y compila muchas de las tecnologías que la red inteligente va a usar… Las tecnologías entran dentro de los cinco principales áreas de tecnología, como se ilustra en la figura, CI representa las Comunicaciones Integradas, que constituyen la plataforma sobre la cual las otras cuatro áreas clave de tecnología descansan

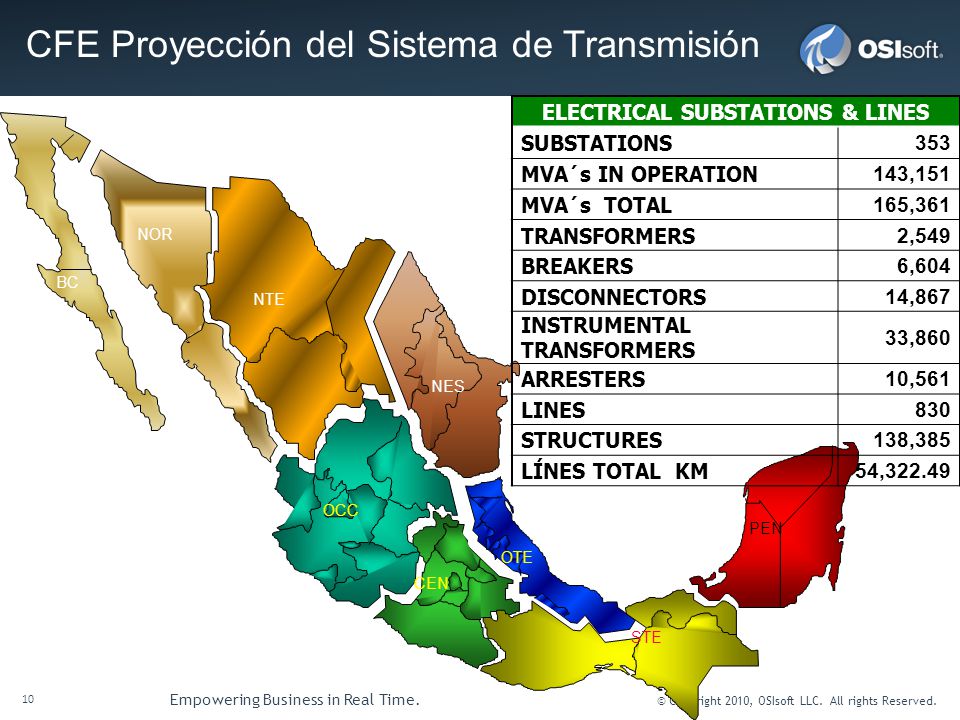

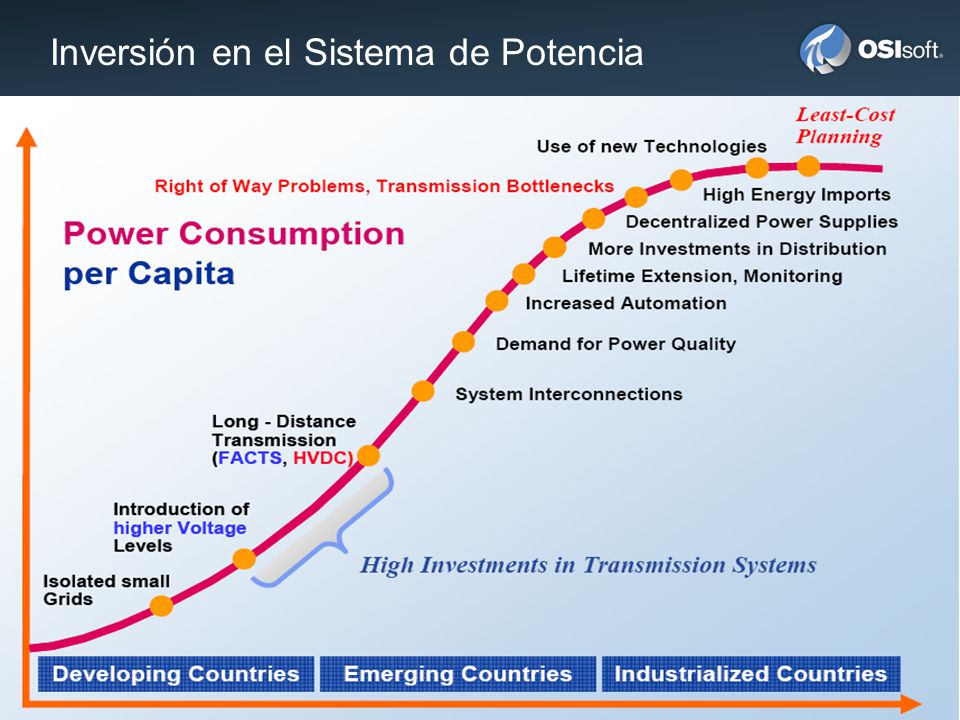

10 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. NTE NOR NES OCC CEN OTE PEN STE BC CFE Proyección del Sistema de Transmisión ELECTRICAL SUBSTATIONS & LINES SUBSTATIONS 353 MVA´s IN OPERATION 143,151 MVA´s TOTAL 165,361 TRANSFORMERS 2,549 BREAKERS 6,604 DISCONNECTORS 14,867 INSTRUMENTAL TRANSFORMERS 33,860 ARRESTERS 10,561 LINES 830 STRUCTURES 138,385 LÍNES TOTAL KM 54,322.49

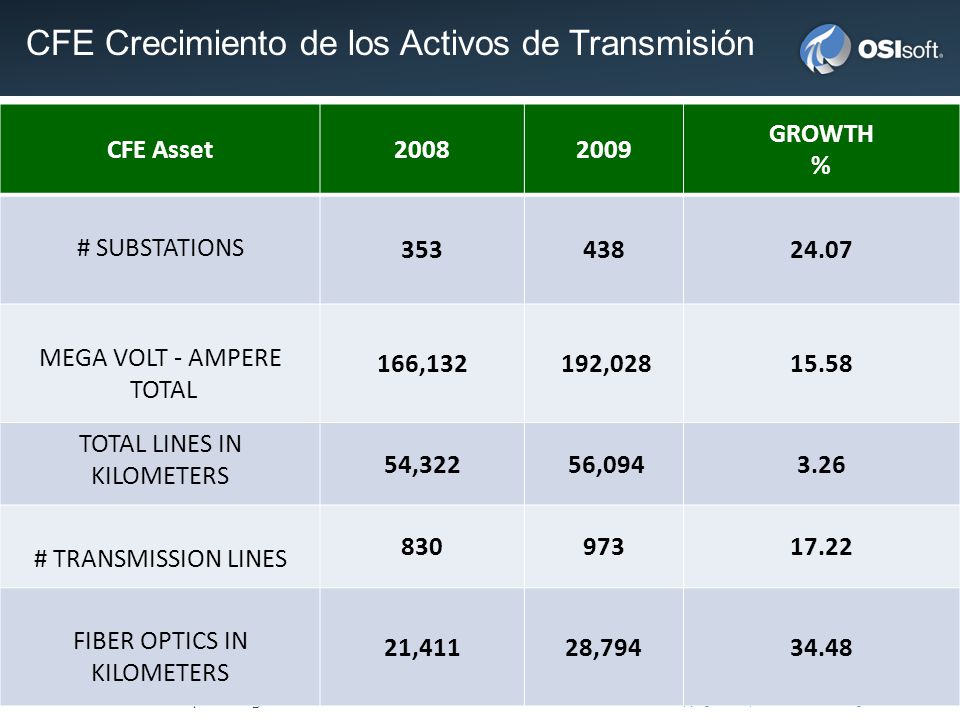

11 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. CFE Crecimiento de los Activos de Transmisión CFE Asset20082009 GROWTH % # SUBSTATIONS 35343824.07 MEGA VOLT - AMPERE TOTAL 166,132 192,02815.58 TOTAL LINES IN KILOMETERS 54,322 56,0943.26 # TRANSMISSION LINES 83097317.22 FIBER OPTICS IN KILOMETERS 21,41128,79434.48

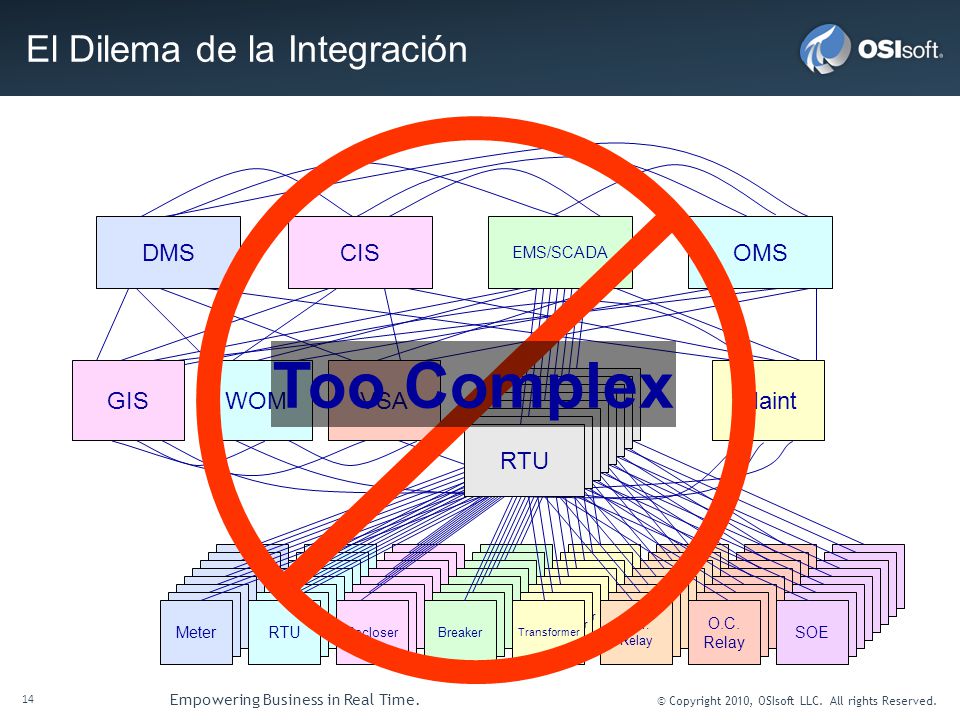

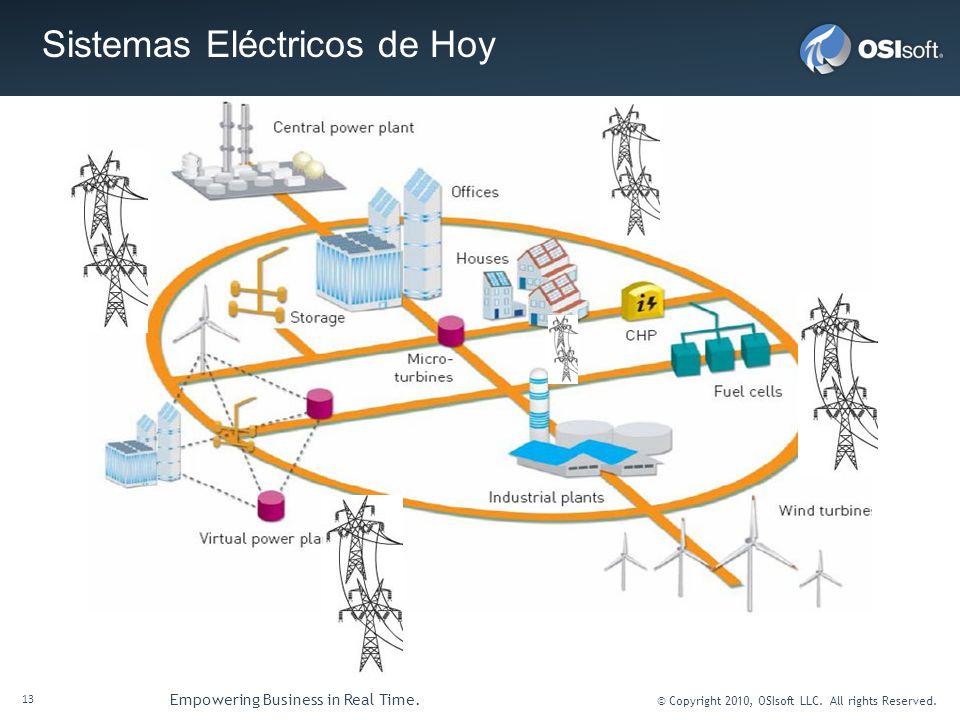

14 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. El Dilema de la Integración RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE MeterRTU RecloserBreaker Transformer Diff. Relay O.C. Relay SOE RTU DMSCIS EMS/SCADA OMS GISWOMMaintVSA Too Complex

15 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Objetivos Para crear una base de infraestructura de la empresa mediante un amplio conjunto de normas para el modelo de integración impulsada por la subestación inteligentes. Para establecer una arquitectura orientada a servicios que pueden ser utilizados para recolectar, integrar, relacionar, analizar y visualizar datos de fuentes diferentes de datos de la subestación Para desarrollar técnicas para extraer los datos calculados o parámetros para la evaluación de los parámetros de rendimiento

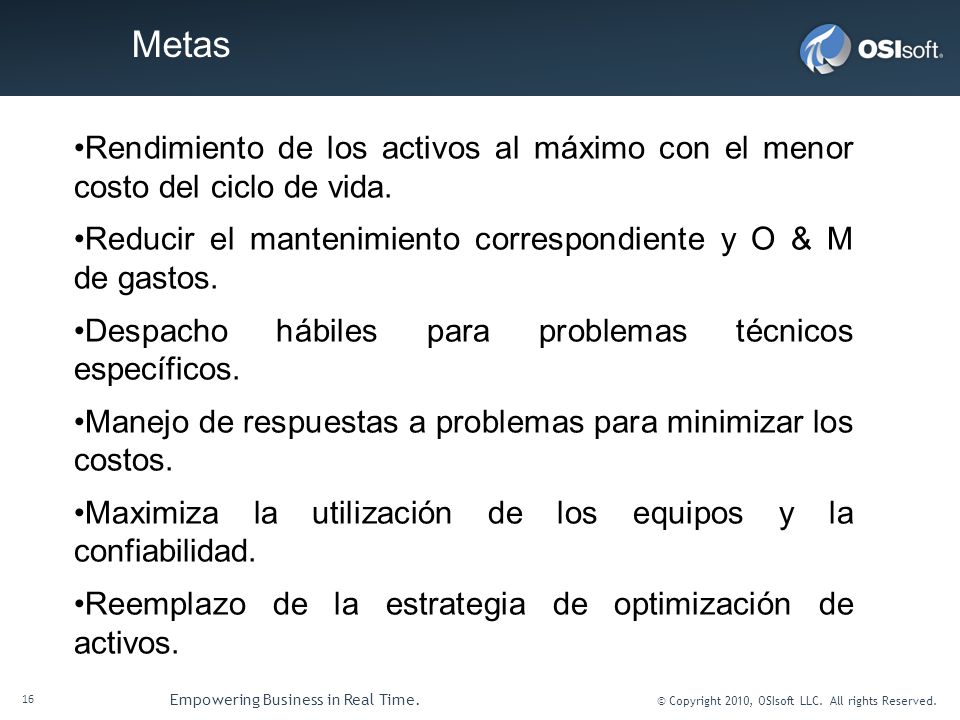

16 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Rendimiento de los activos al máximo con el menor costo del ciclo de vida. Reducir el mantenimiento correspondiente y O & M de gastos. Despacho hábiles para problemas técnicos específicos. Manejo de respuestas a problemas para minimizar los costos. Maximiza la utilización de los equipos y la confiabilidad. Reemplazo de la estrategia de optimización de activos. Metas

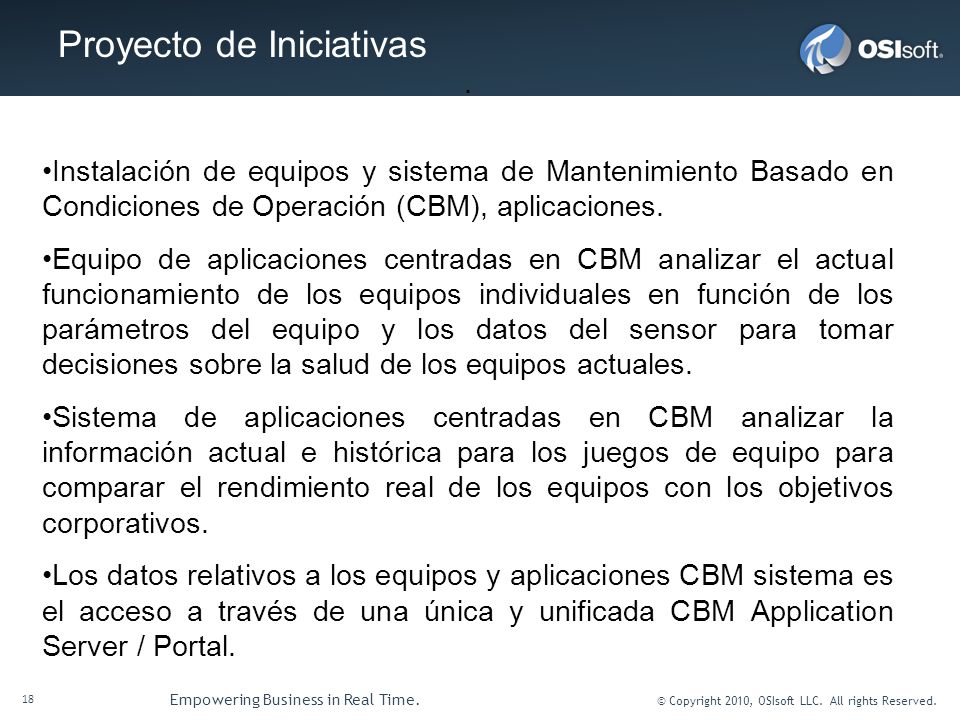

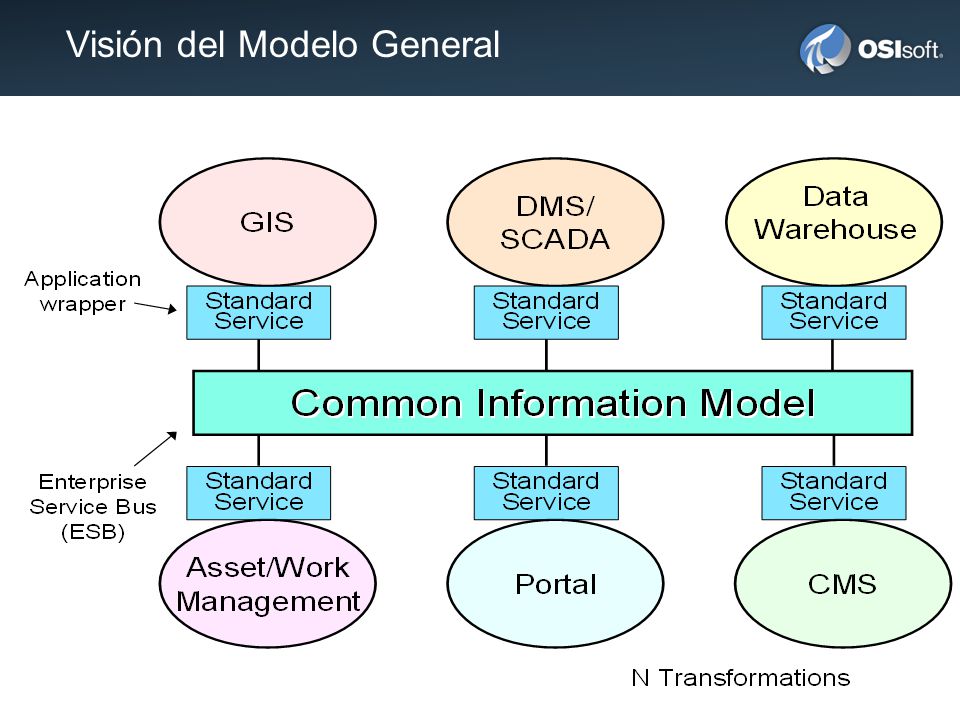

18 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.. Instalación de equipos y sistema de Mantenimiento Basado en Condiciones de Operación (CBM), aplicaciones. Equipo de aplicaciones centradas en CBM analizar el actual funcionamiento de los equipos individuales en función de los parámetros del equipo y los datos del sensor para tomar decisiones sobre la salud de los equipos actuales. Sistema de aplicaciones centradas en CBM analizar la información actual e histórica para los juegos de equipo para comparar el rendimiento real de los equipos con los objetivos corporativos. Los datos relativos a los equipos y aplicaciones CBM sistema es el acceso a través de una única y unificada CBM Application Server / Portal. Proyecto de Iniciativas

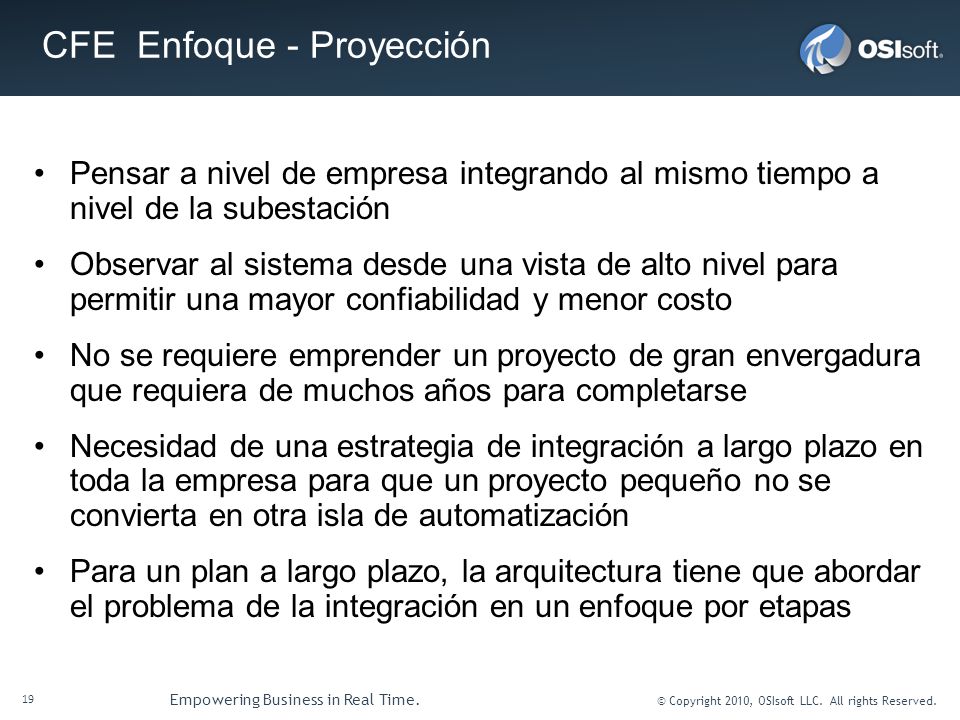

19 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. CFE Enfoque - Proyección Pensar a nivel de empresa integrando al mismo tiempo a nivel de la subestación Observar al sistema desde una vista de alto nivel para permitir una mayor confiabilidad y menor costo No se requiere emprender un proyecto de gran envergadura que requiera de muchos años para completarse Necesidad de una estrategia de integración a largo plazo en toda la empresa para que un proyecto pequeño no se convierta en otra isla de automatización Para un plan a largo plazo, la arquitectura tiene que abordar el problema de la integración en un enfoque por etapas

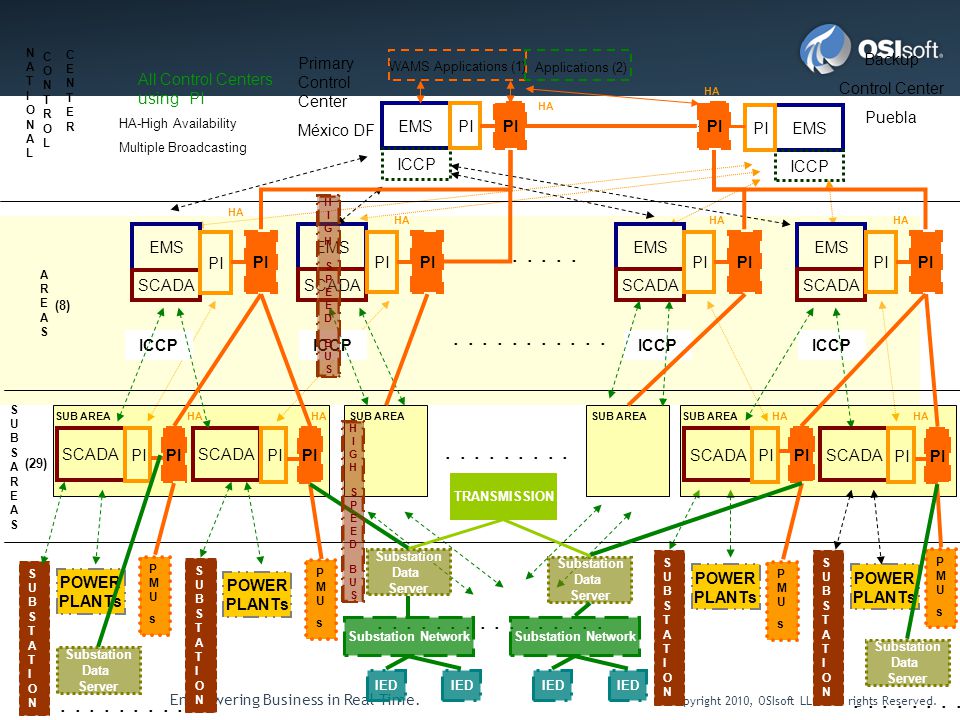

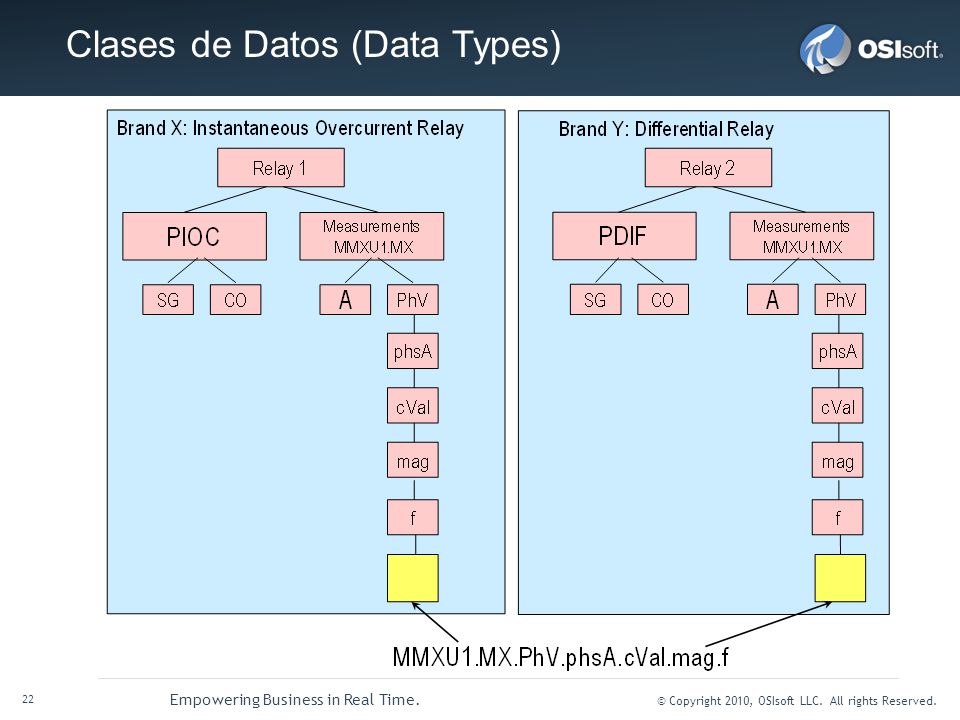

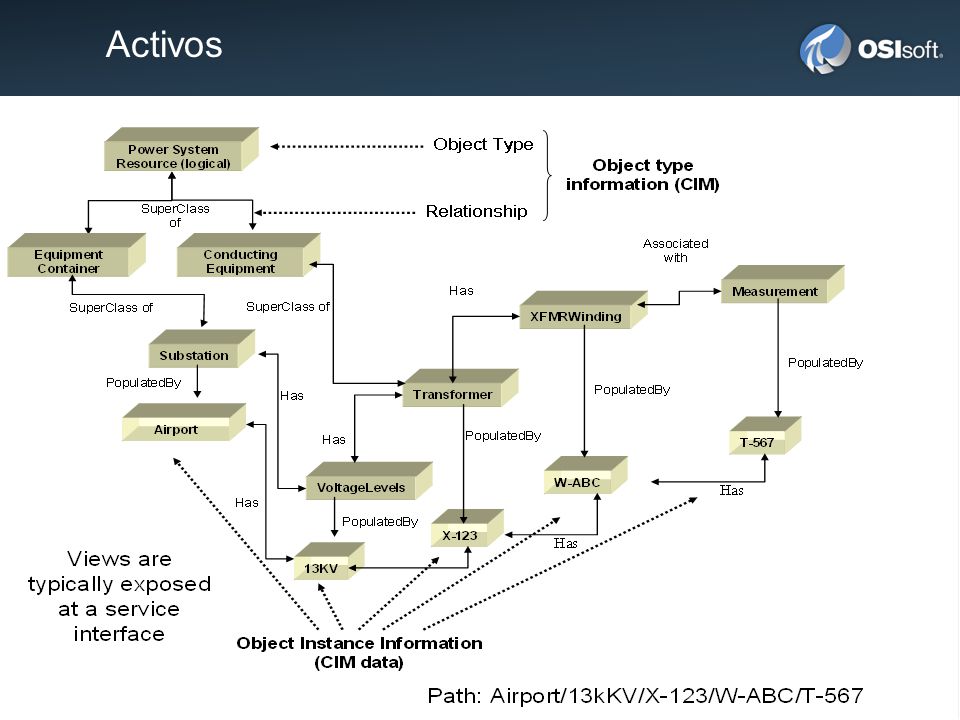

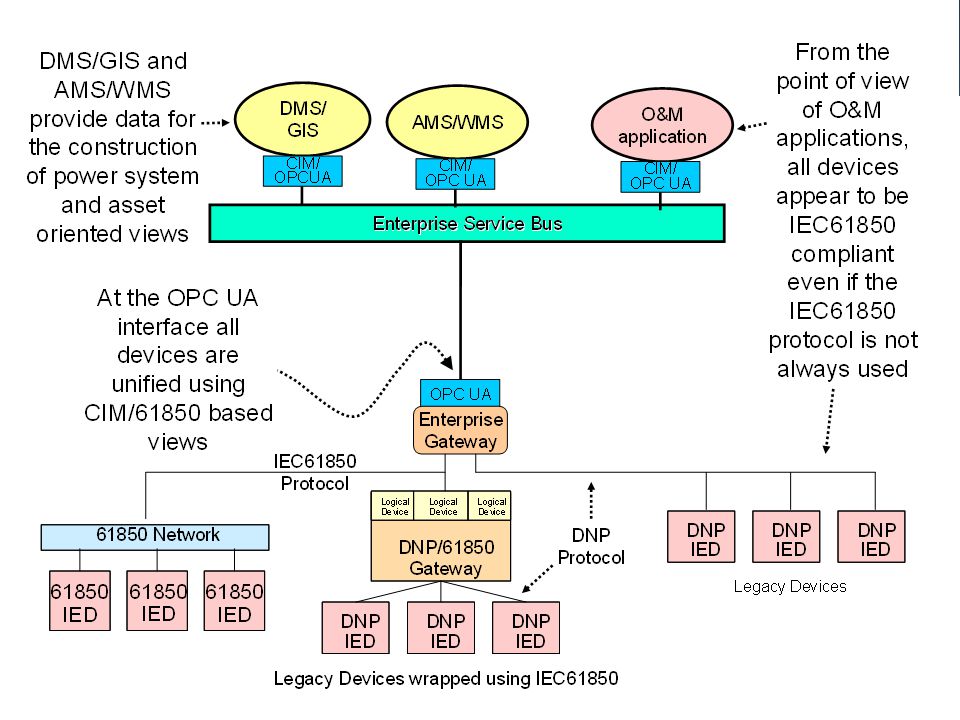

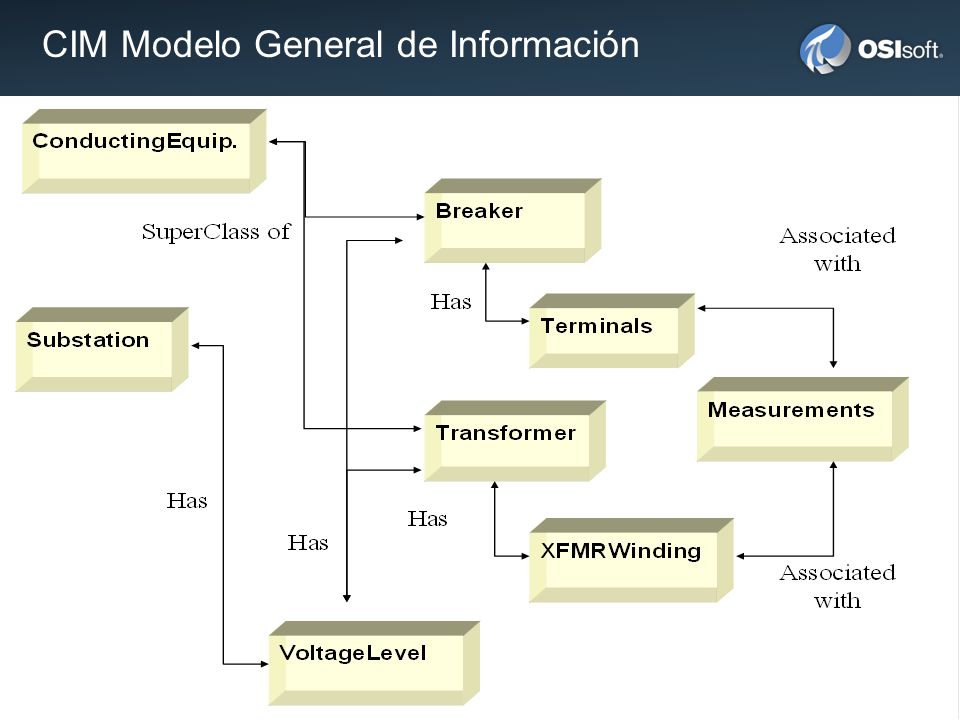

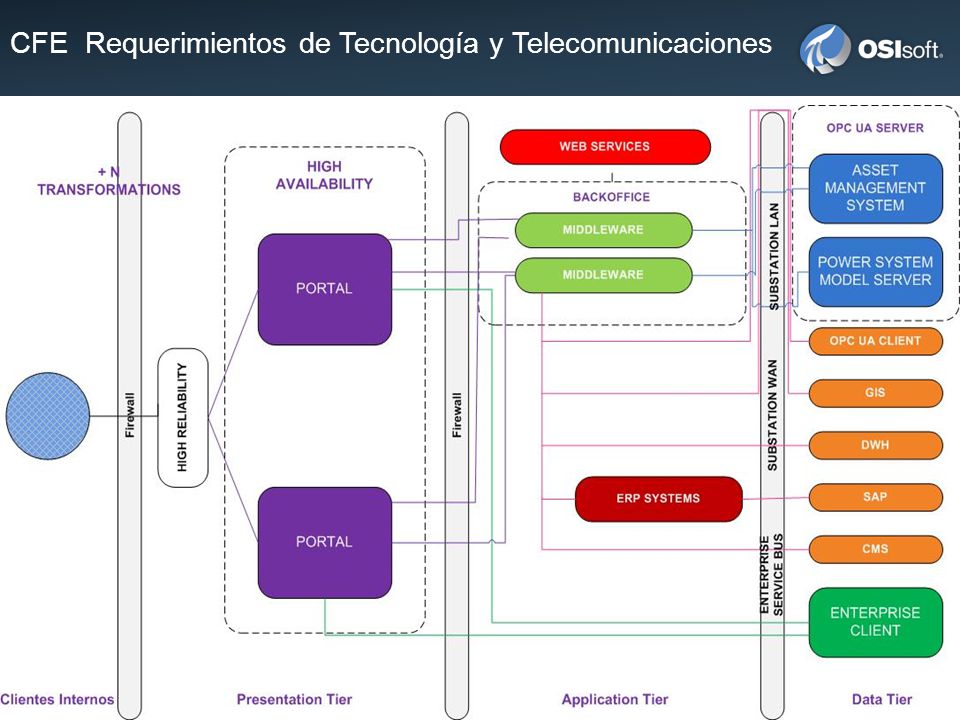

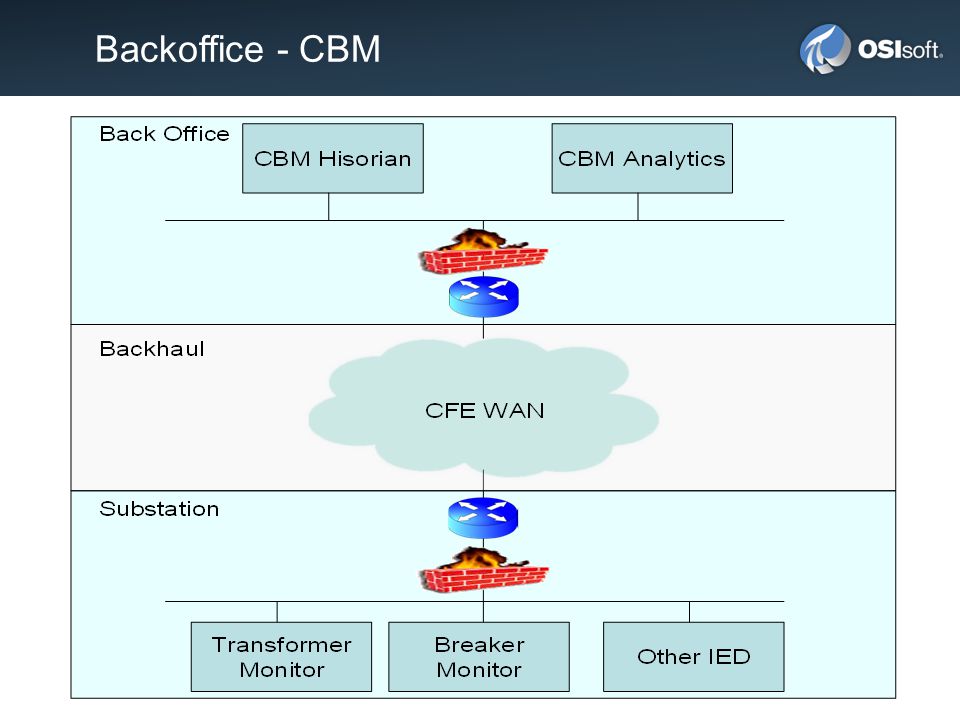

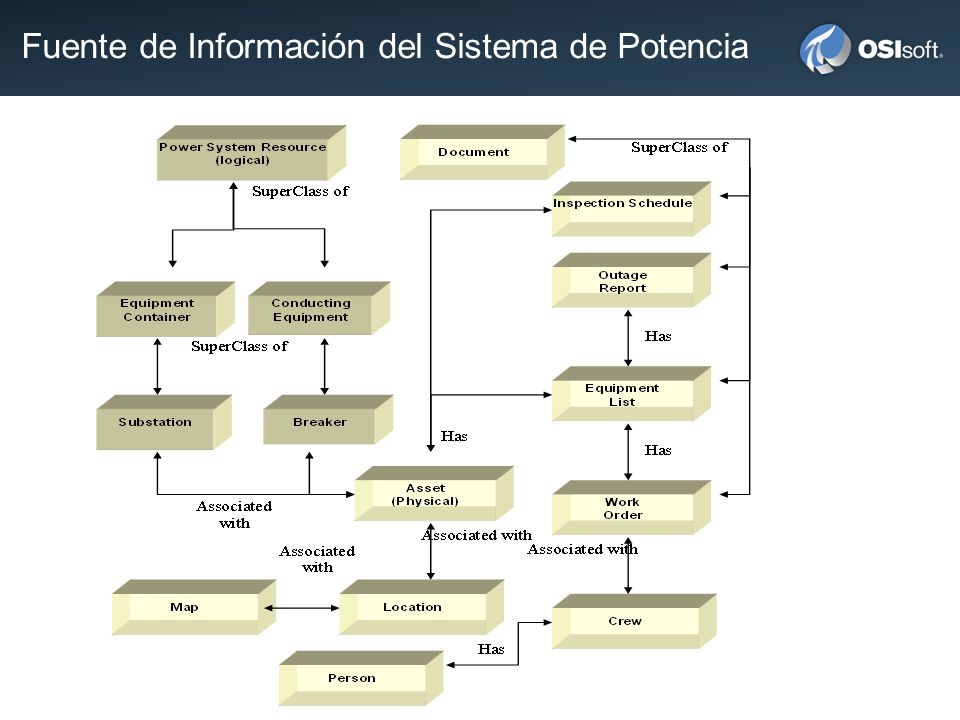

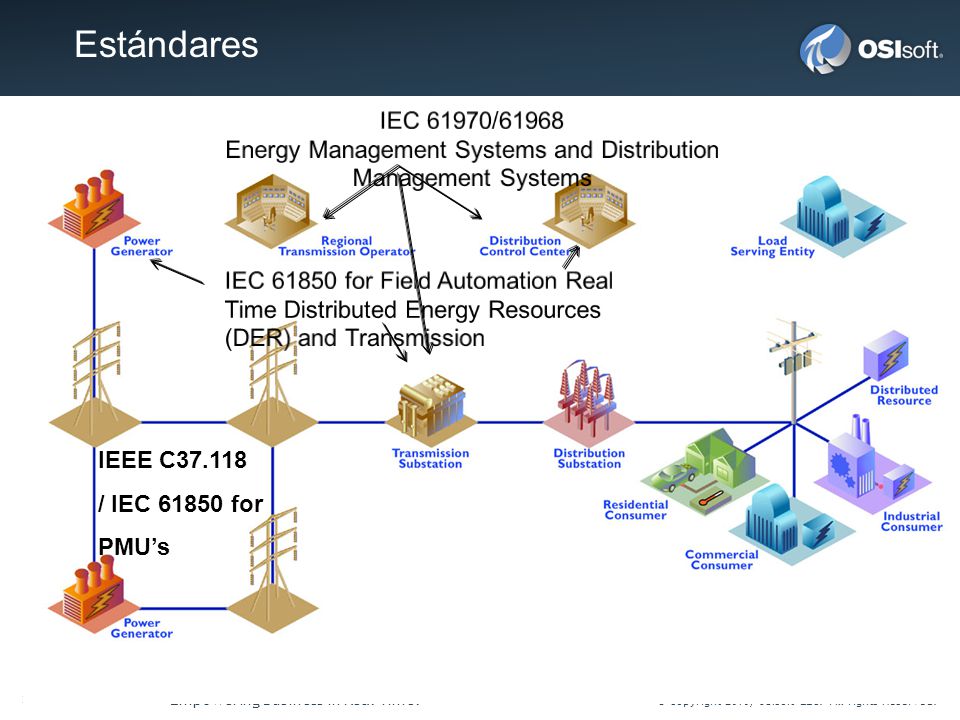

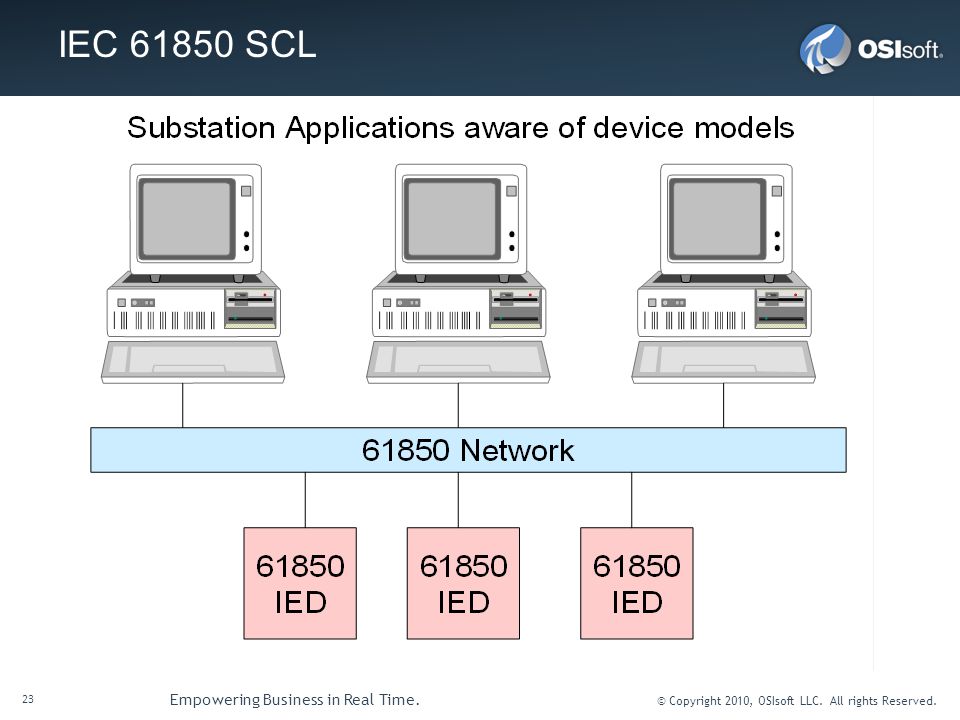

32 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. POWER PLANTs POWER PLANTs........ EMS ICCP PI Primary Control Center México DF EMS ICCP Backup Control Center Puebla EMS SCADA PI EMS SCADA PI EMS SCADA PI EMS SCADA PI SCADA PI SCADA ICCP SUBSTATIONSUBSTATION SUBSAREASSUBSAREAS AREASAREAS NATIONALNATIONAL CONTROLCONTROL CENTERCENTER (8) SUBSTATIONSUBSTATION SUBSTATIONSUBSTATION SUBSTATIONSUBSTATION (29)............. POWER PLANTs POWER PLANTs ICCP........... PI WAMS Applications (1) HA PI HA PI HA PI SCADA PI SCADA PI HA PI HA PI HA PMUsPMUs PMUsPMUs PMUsPMUs PMUsPMUs HA-High Availability Multiple Broadcasting HA Applications (2) All Control Centers using PI Substation Data Server Substation Network IED Substation Data Server Substation Network IED Substation Data Server......... Substation Data Server.... SUB AREA TRANSMISSION HIGHSPEEDBUSHIGHSPEEDBUS HIGHSPEEDBUSHIGHSPEEDBUS

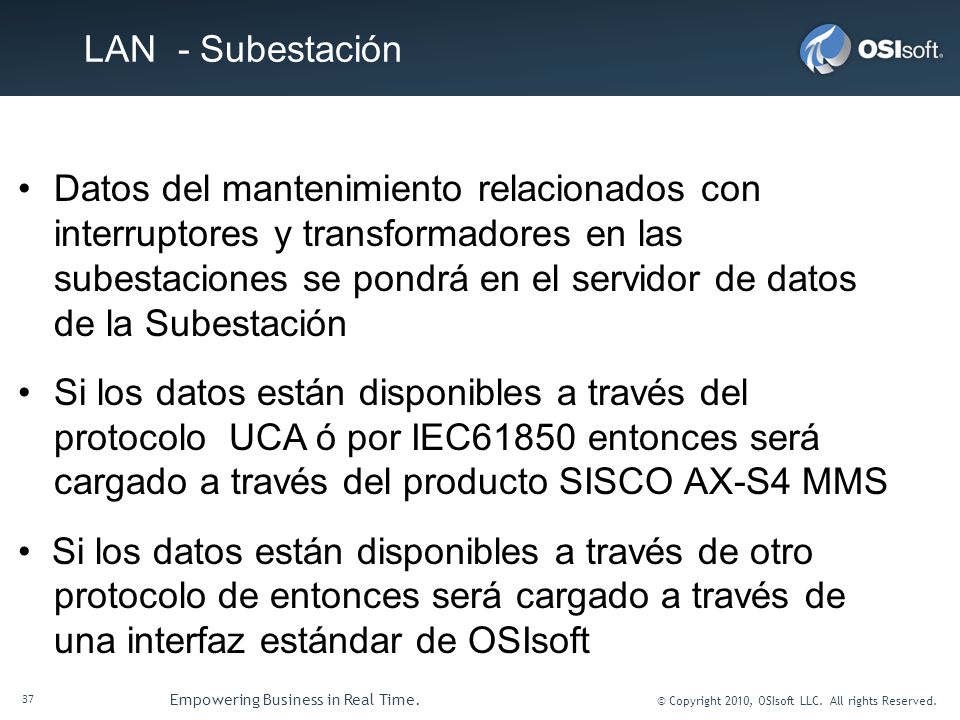

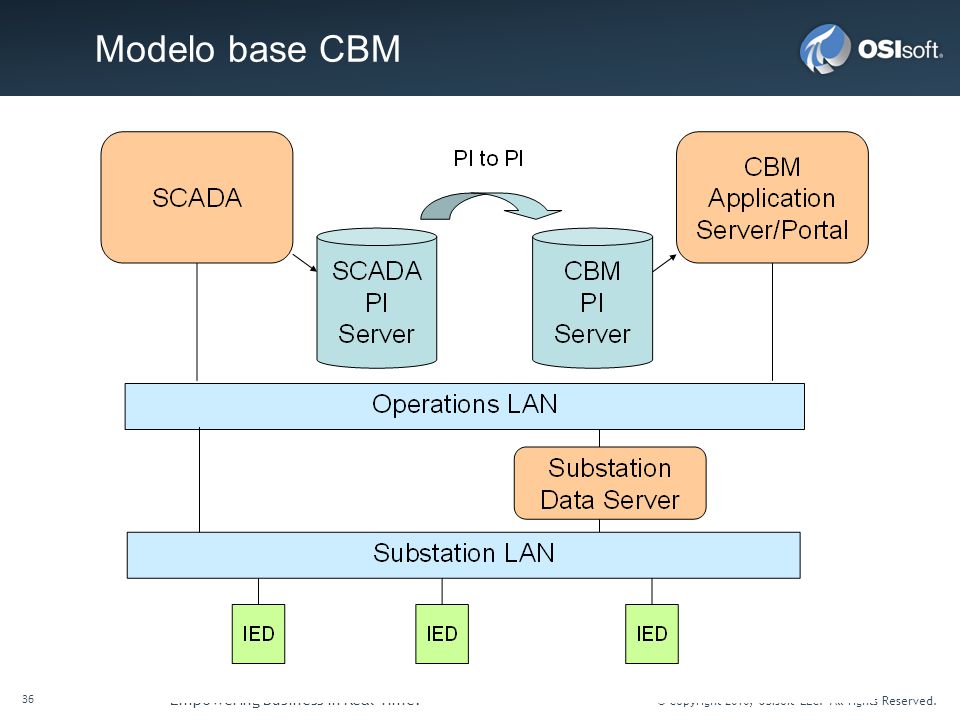

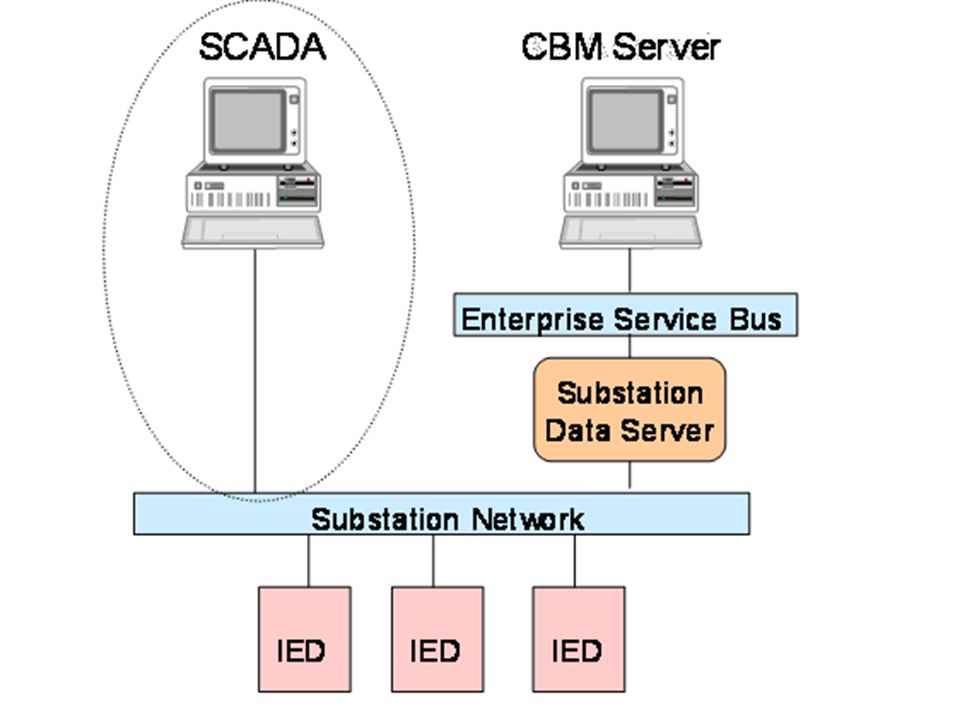

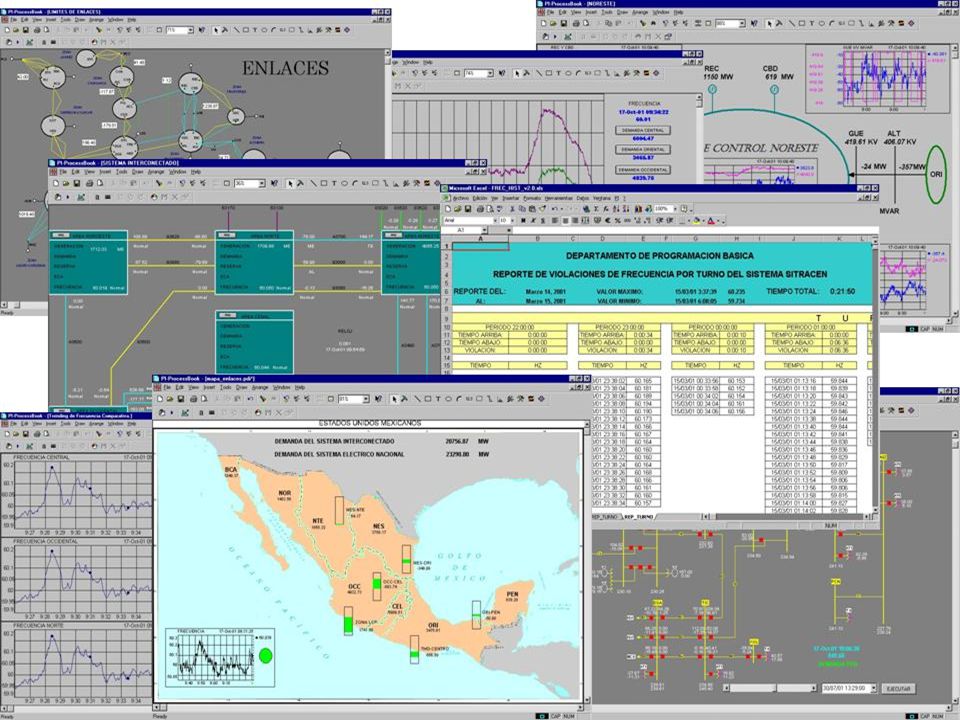

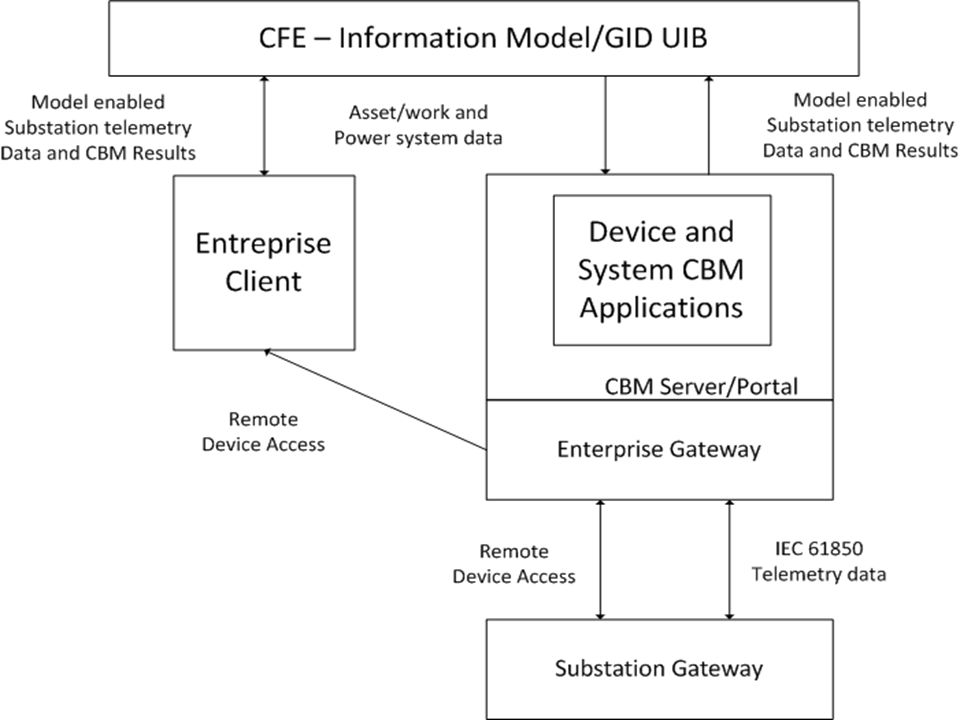

37 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. LAN - Subestación Datos del mantenimiento relacionados con interruptores y transformadores en las subestaciones se pondrá en el servidor de datos de la Subestación Si los datos están disponibles a través del protocolo UCA ó por IEC61850 entonces será cargado a través del producto SISCO AX-S4 MMS Si los datos están disponibles a través de otro protocolo de entonces será cargado a través de una interfaz estándar de OSIsoft

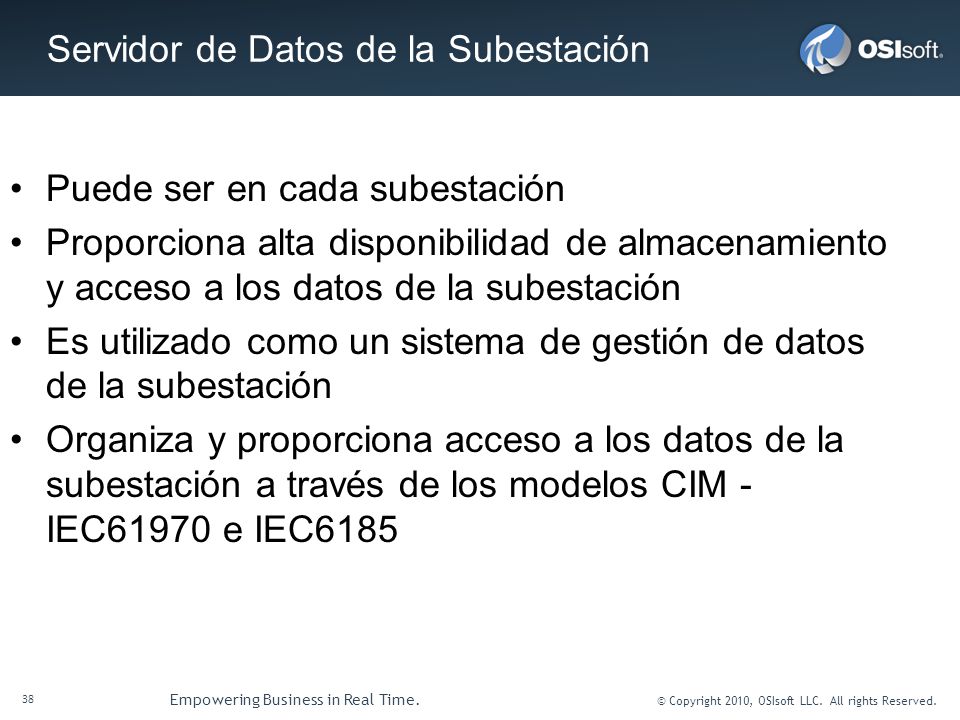

38 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Servidor de Datos de la Subestación Puede ser en cada subestación Proporciona alta disponibilidad de almacenamiento y acceso a los datos de la subestación Es utilizado como un sistema de gestión de datos de la subestación Organiza y proporciona acceso a los datos de la subestación a través de los modelos CIM - IEC61970 e IEC6185

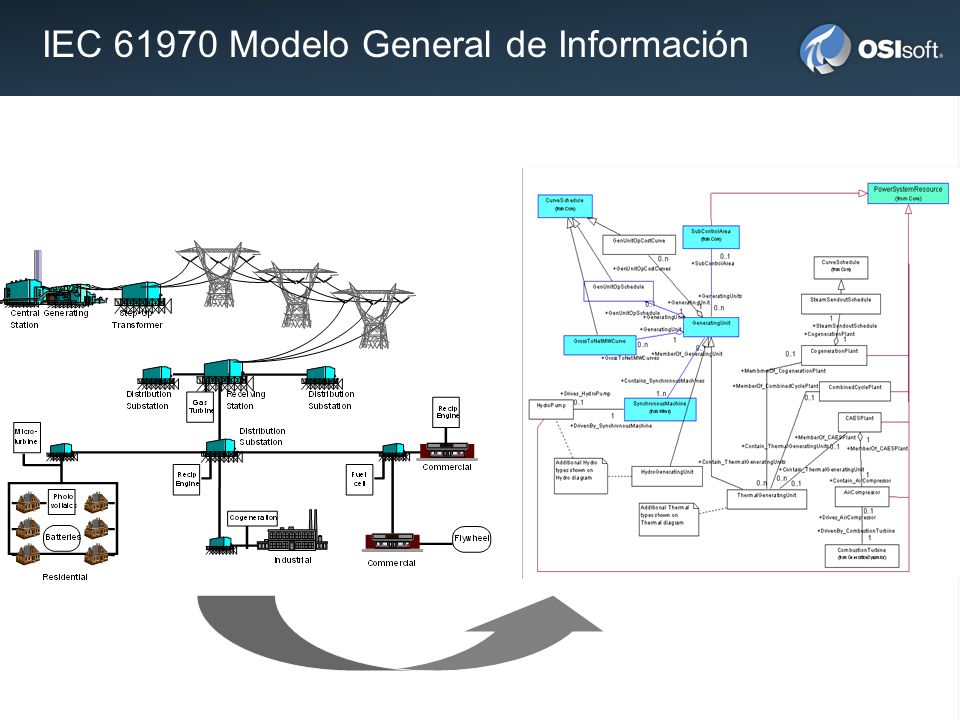

39 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Servidor CBM Proporciona una plataforma de integración y desarrollo de aplicaciones Organiza y facilita el acceso a los datos empresariales a través de CIM- IEC 61970 CIM, SAP y modelos IEC 61850 También sirve como Modelo de Negocio para el modelado del EMS del sistema de potencia y los datos de SAP de gestión de activos

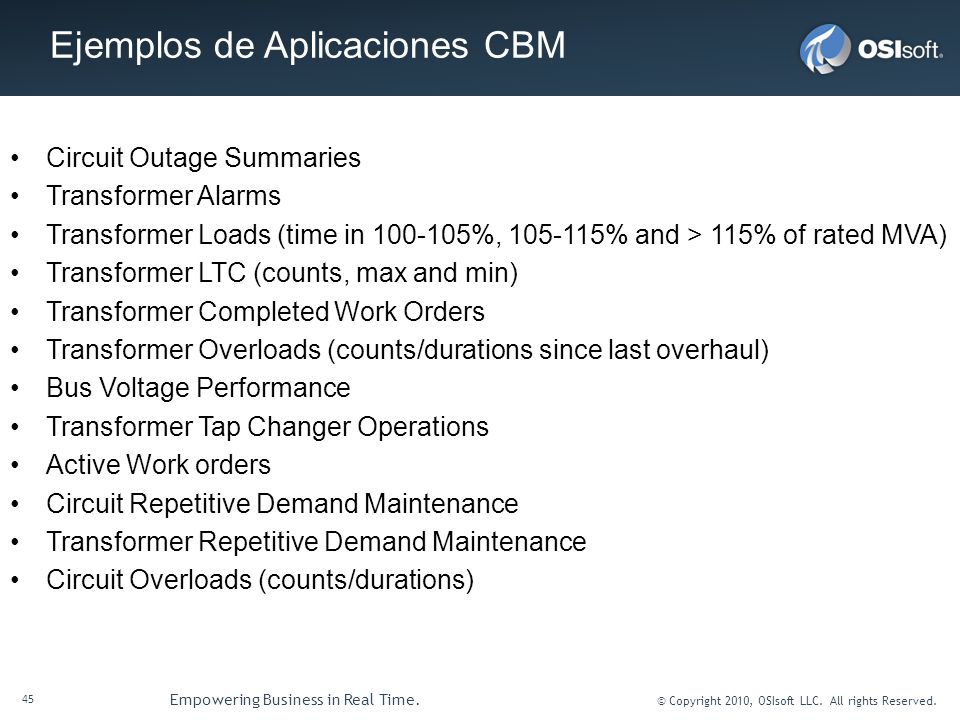

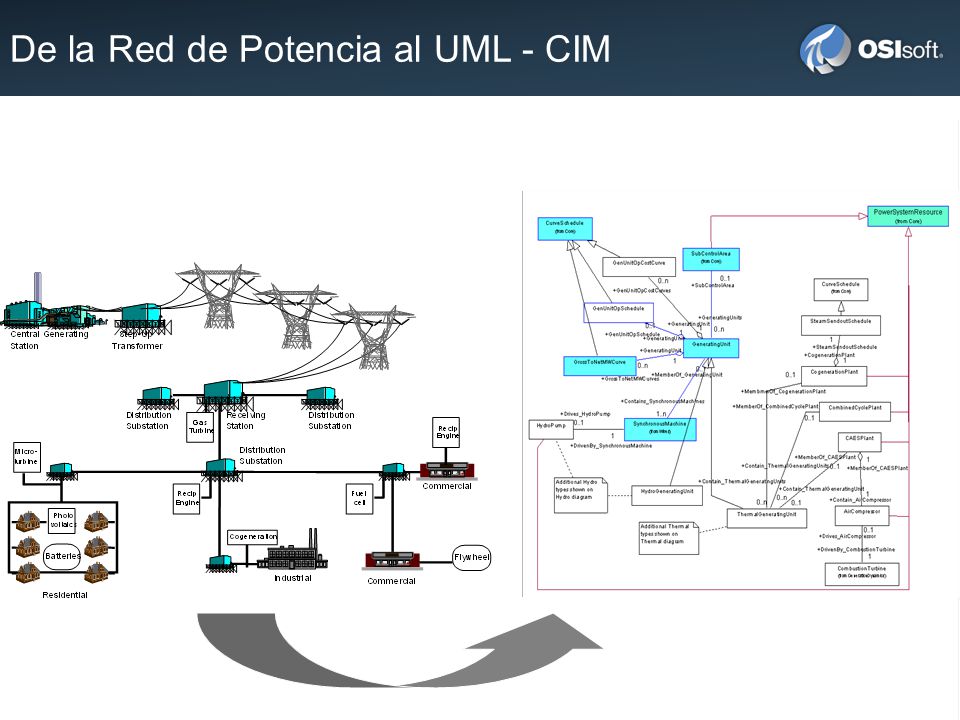

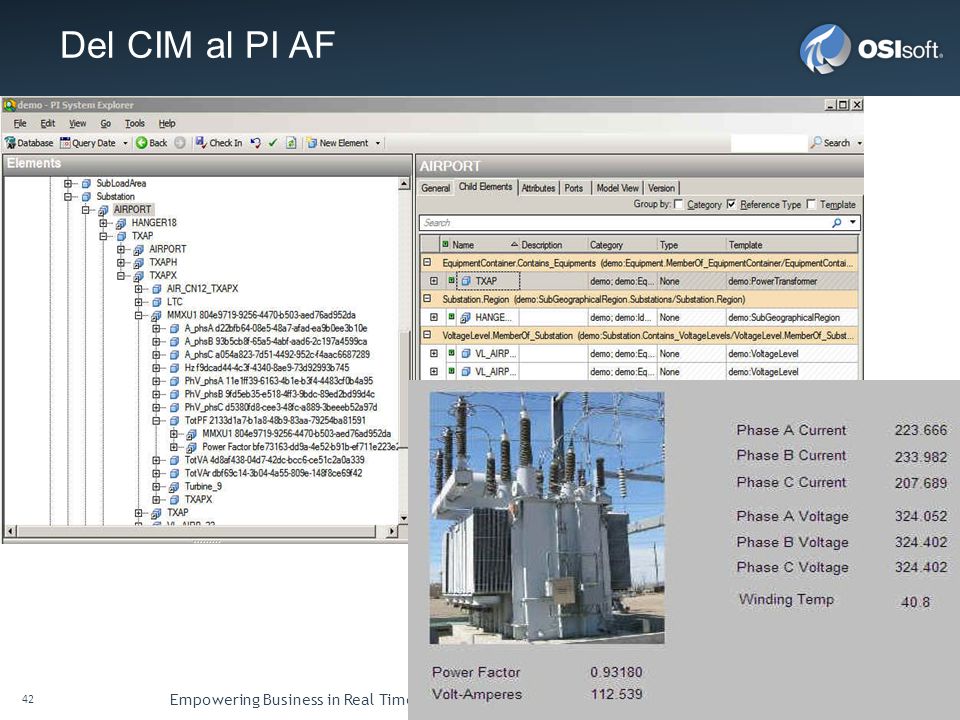

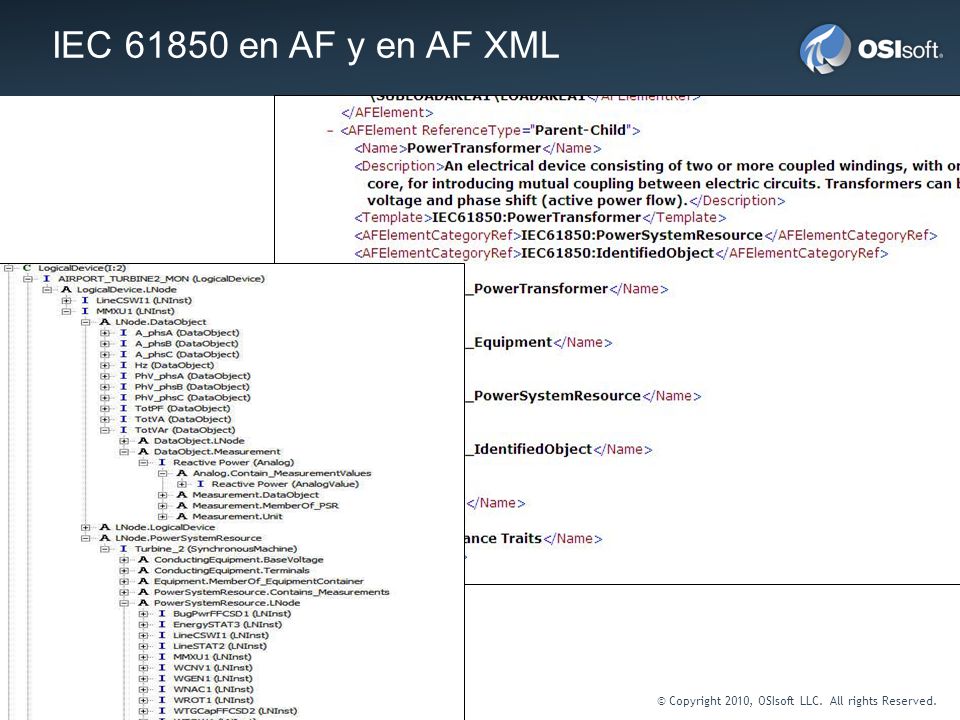

45 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Ejemplos de Aplicaciones CBM Circuit Outage Summaries Transformer Alarms Transformer Loads (time in 100-105%, 105-115% and > 115% of rated MVA) Transformer LTC (counts, max and min) Transformer Completed Work Orders Transformer Overloads (counts/durations since last overhaul) Bus Voltage Performance Transformer Tap Changer Operations Active Work orders Circuit Repetitive Demand Maintenance Transformer Repetitive Demand Maintenance Circuit Overloads (counts/durations)

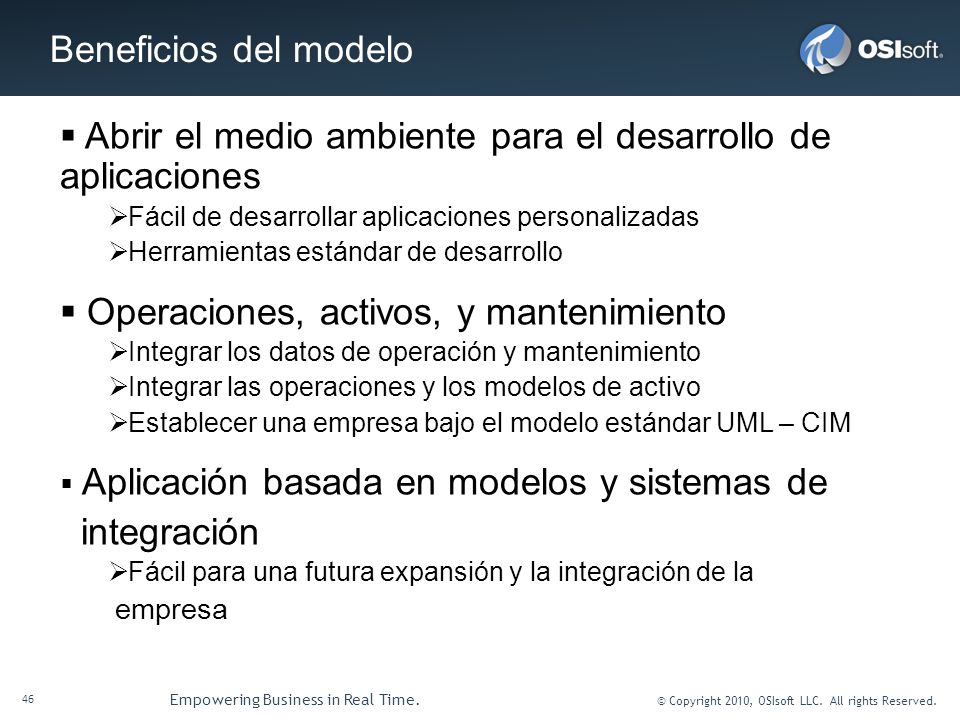

46 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Beneficios del modelo  Abrir el medio ambiente para el desarrollo de aplicaciones  Fácil de desarrollar aplicaciones personalizadas  Herramientas estándar de desarrollo  Operaciones, activos, y mantenimiento  Integrar los datos de operación y mantenimiento  Integrar las operaciones y los modelos de activo  Establecer una empresa bajo el modelo estándar UML – CIM  Aplicación basada en modelos y sistemas de integración  Fácil para una futura expansión y la integración de la empresa
