1 Ducha con poca agua

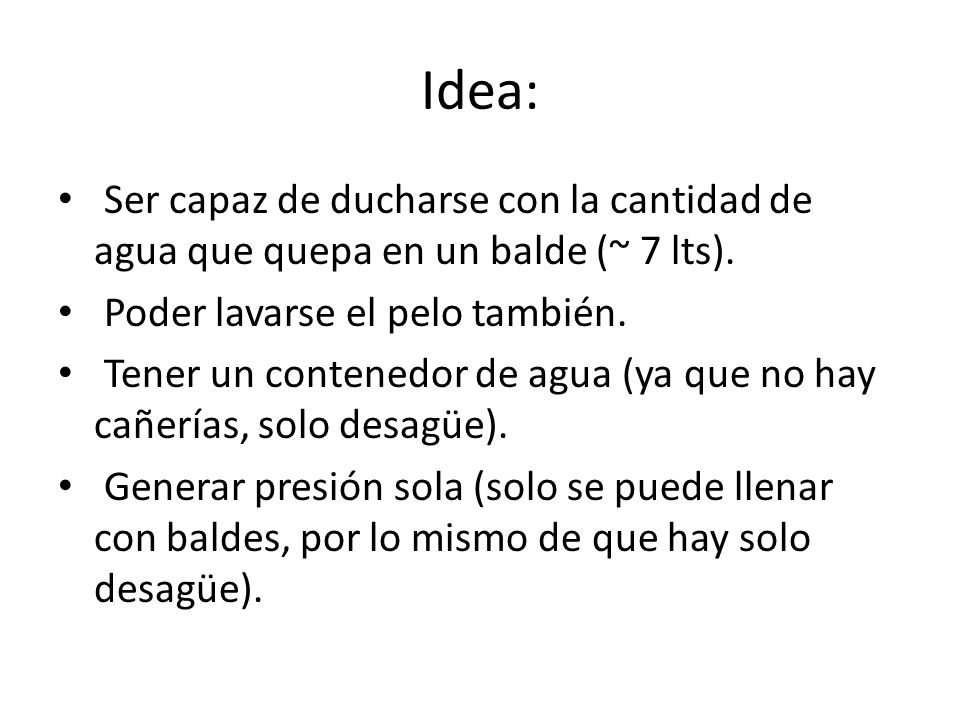

2 Idea: Ser capaz de ducharse con la cantidad de agua que quepa en un balde (~ 7 lts). Poder lavarse el pelo también. Tener un contenedor de agua (ya que no hay cañerías, solo desagüe). Generar presión sola (solo se puede llenar con baldes, por lo mismo de que hay solo desagüe).

3 Benchmarking Ideas que ya existen: Air shower (30% de ahorro de agua)
Spray shower (agua a presión, usan una bomba de aire y lo mesclan con él, caro).

4 Forma de enfrentar el problema
Usar aspersores (baratos, eficientes, no necesitan aire). 2 tipos: Pulverizadores Nebulizadores

5 Primer prototipo Solo nebulizadores.
Buen desempeño para lavarse (echarse jabón / champú). Imposible enjuagarse.

6 Modificando los pulverizadores

7 Segunda prueba Al momento de enjuagarse se cambian los nebulizadores por pulverizadores. Se puede enjuagar el pelo con solo 1, con algo de dificultad. Hay que juntar 2 o 3 pulverizadores para enjuagarse fácilmente. Nota: el prototipo entero (codos, conectores, tubos, aspersores) costó menos de La manguera estaba en mi casa.

8 Prueba de Gasto Gasto (o caudal): Cantidad de agua que pasa por unidad de tiempo. Se ponía el modelo en una caja sin fondo (foto) y bajo ella un recipiente. Se mide el tiempo que estuvo botando agua y el volumen de agua que se acumuló.

9 Resultados Q (caudal) = Área x Velocidad Q = Á x (distancia / tiempo)
Tipo Agua (ml) Tiempo (s) Gasto (L/min) % vs ducha Nebulizador 850 99 0,5152 2,45 % Pulverizador 1275 53 0,8834 4,2 % Ducha normal 1050 3 21 100 % Nota: El gasto debe multiplicarse por la cantidad de aspersores a usarse.

10 Posible diseño Contenido: 2 etapas: Agua total = 17,43 lts. En 5 min.
6 Nebulizadores. 2 pulverizadores planos. 3 pulverizadores cónicos. 2 etapas: Lavado (6 x 0,5152 x 3,5) = 10,81 lts. Enjuague (5 x 0,8834 x 1,5) = 6,62 lts. Agua total = 17,43 lts. En 5 min. Ducha normal (21 x 5) = 105 lts. n° gasto tiempo

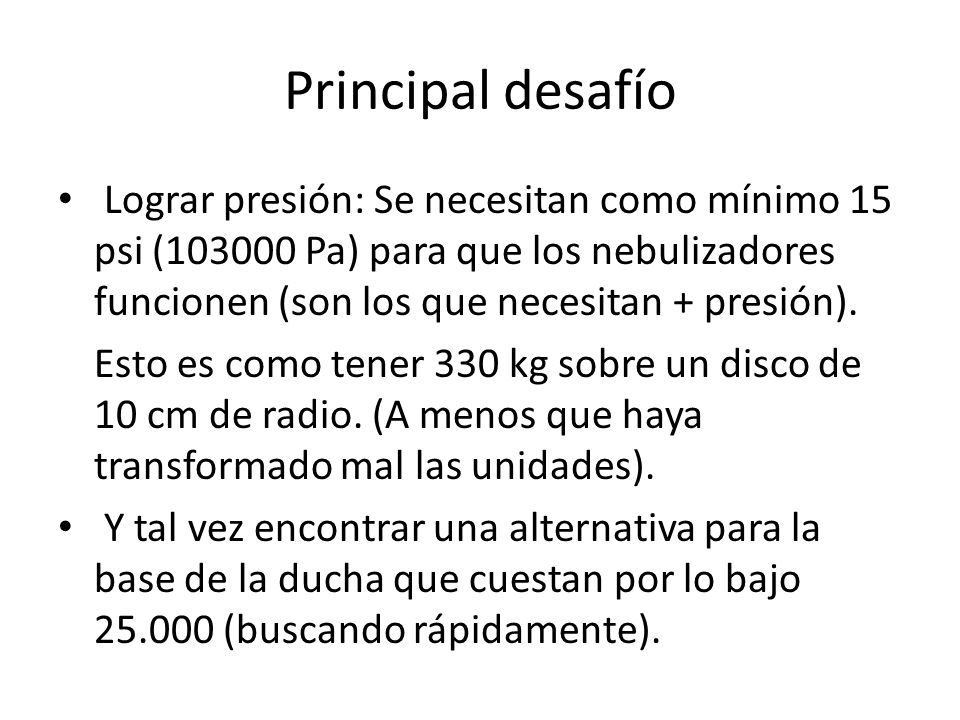

11 Principal desafío Lograr presión: Se necesitan como mínimo 15 psi ( Pa) para que los nebulizadores funcionen (son los que necesitan + presión). Esto es como tener 330 kg sobre un disco de 10 cm de radio. (A menos que haya transformado mal las unidades). Y tal vez encontrar una alternativa para la base de la ducha que cuestan por lo bajo (buscando rápidamente).

12 Poniendo el parche antes de la herida
Posibles soluciones para generar presión de más difíciles a menos. 10 mt min. (Cálculo rápido)

13 Poniendo el parche antes de la herida
Posibles soluciones para generar presión. D1 D2 Peso F1 F2 F1 X D1 = F2 X D2

14 Poniendo el parche antes de la herida
O mejor todavía…

15 Poniendo el parche antes de la herida
O incluso la versión “pro”: No requiere esfuerzo, por lo que baja la probabilidad de rechazo del usuario. Motor

16 Conclusiones Es posible bañarse con una pequeña cantidad de agua, eso sí, más de un balde. Los aspersores son eficientes (más que la ducha normal y air). Solucionando el problema de la presión, el proyecto estaría prácticamente listo y se reduciría a abaratar costos y mejorar rendimiento.
