Transacción de Avance de Efectivo Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización.

Presentación del tema: "Transacción de Avance de Efectivo Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización."— Transcripción de la presentación:

1 Transacción de Avance de Efectivo Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización. 2 ATMserver envía la tx al nodo correspondiente 3 El nodo de Postilion envia la tx al TM para determinar su enrutamiento. 4 TM envia la tx al nodo de CC postilion. 5 El nodo Postilion CC envía la tx a la entidad de negocio CC para su aprobación o rechazo. 6 La entidad de negocio CC envía la respuesta aprobada o negada al nodo de CC postilion 7 El Nodo de CC Postilion envia la respuesta al TM para ser enrutada al ATMServer.. 8 TM envia la respuesta al nodo AtmServer CC. 9 El nodo AtmServer CC envia la respuesta a la entidad ATMSERVER 10 ATMSERVER envia la respuesta al canal origen. 1 2 3 4 5 6 7 8 9 10

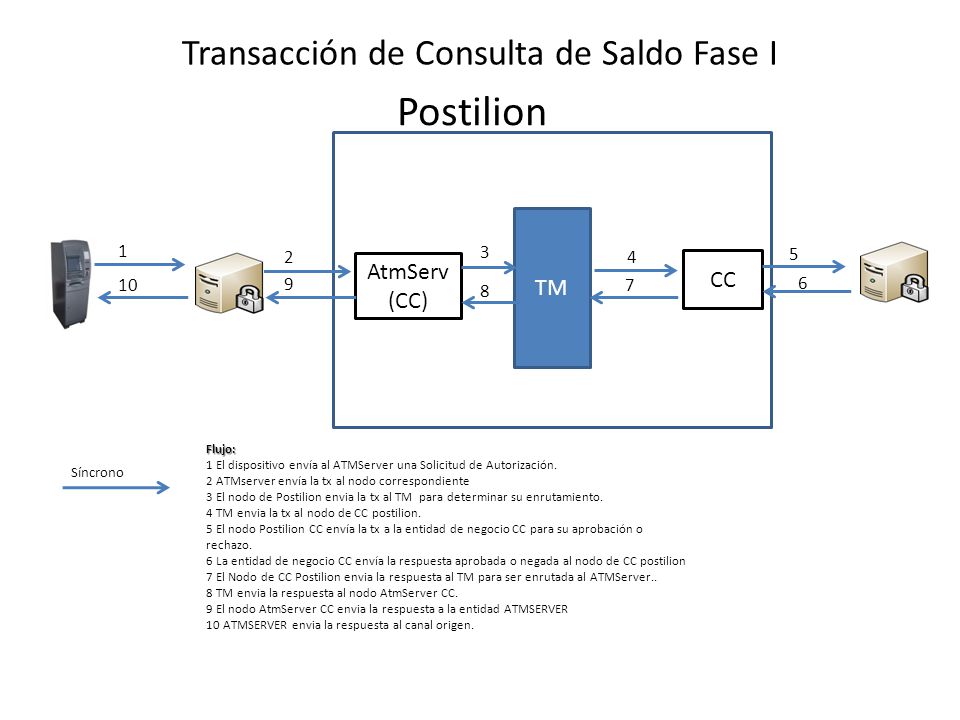

2 Transacción de Consulta de Saldo Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización. 2 ATMserver envía la tx al nodo correspondiente 3 El nodo de Postilion envia la tx al TM para determinar su enrutamiento. 4 TM envia la tx al nodo de CC postilion. 5 El nodo Postilion CC envía la tx a la entidad de negocio CC para su aprobación o rechazo. 6 La entidad de negocio CC envía la respuesta aprobada o negada al nodo de CC postilion 7 El Nodo de CC Postilion envia la respuesta al TM para ser enrutada al ATMServer.. 8 TM envia la respuesta al nodo AtmServer CC. 9 El nodo AtmServer CC envia la respuesta a la entidad ATMSERVER 10 ATMSERVER envia la respuesta al canal origen. 1 2 3 4 5 6 7 8 9 10

3 Transacción de Reverso (a) Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización. 2 ATMserver envía la tx al nodo correspondiente 3 El nodo de Postilion envia la tx al TM para determinar su enrutamiento. 4 TM envia la tx al nodo de CC postilion. 5 El nodo Postilion CC envía la tx a la entidad de negocio CC para su aprobación o rechazo. 6 La entidad de negocio CC envía la respuesta aprobada o negada al nodo de CC postilion 7 El Nodo de CC Postilion envia la respuesta al TM para ser enrutada al ATMServer.. 8 TM envia la respuesta al nodo AtmServer CC. 9 El nodo AtmServer CC envia la respuesta a la entidad ATMSERVER 10 El cajero no recibe la respuesta. NOTA el cajero en la próxima tx enviara el reverso correspondiente. 1 2 3 4 5 6 7 8 9 10 X

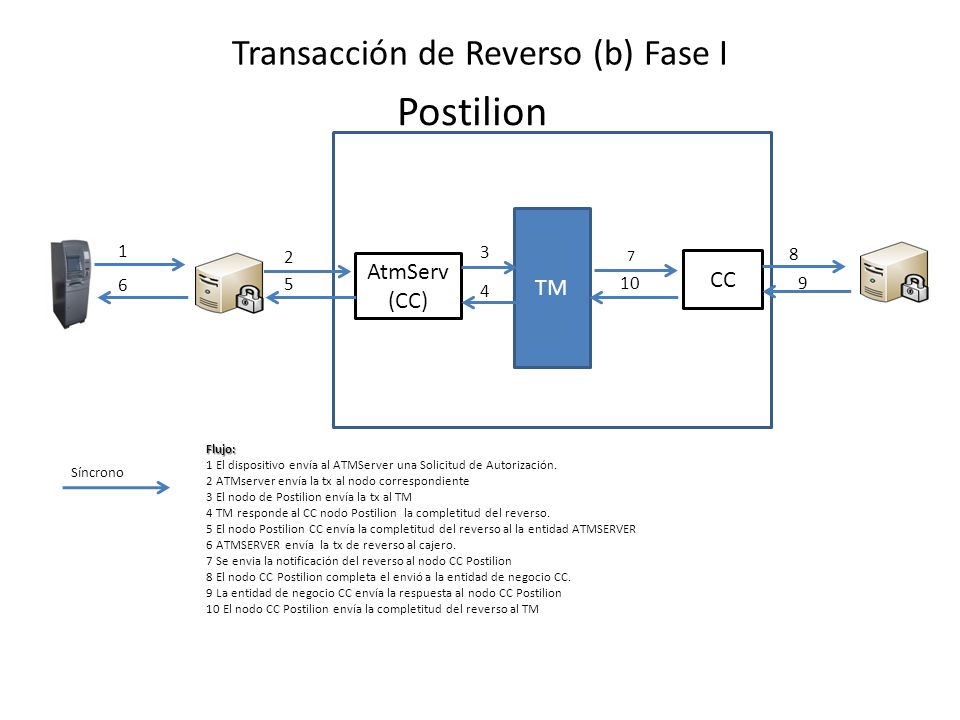

4 Transacción de Reverso (b) Fase I Postilion TM AtmServ (CC) CC Síncrono Flujo: 1 El dispositivo envía al ATMServer una Solicitud de Autorización. 2 ATMserver envía la tx al nodo correspondiente 3 El nodo de Postilion envía la tx al TM 4 TM responde al CC nodo Postilion la completitud del reverso. 5 El nodo Postilion CC envía la completitud del reverso al la entidad ATMSERVER 6 ATMSERVER envía la tx de reverso al cajero. 7 Se envia la notificación del reverso al nodo CC Postilion 8 El nodo CC Postilion completa el envió a la entidad de negocio CC. 9 La entidad de negocio CC envía la respuesta al nodo CC Postilion 10 El nodo CC Postilion envía la completitud del reverso al TM 1 2 3 7 8 9 4 5 6 10

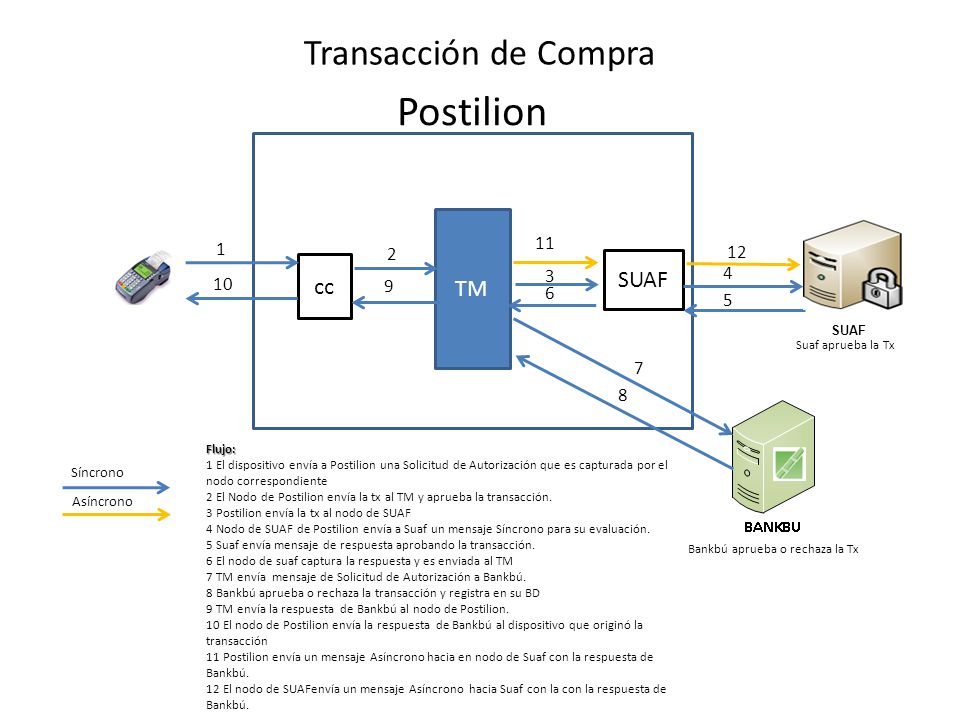

5 Transacción de Compra Postilion TM cc SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú.

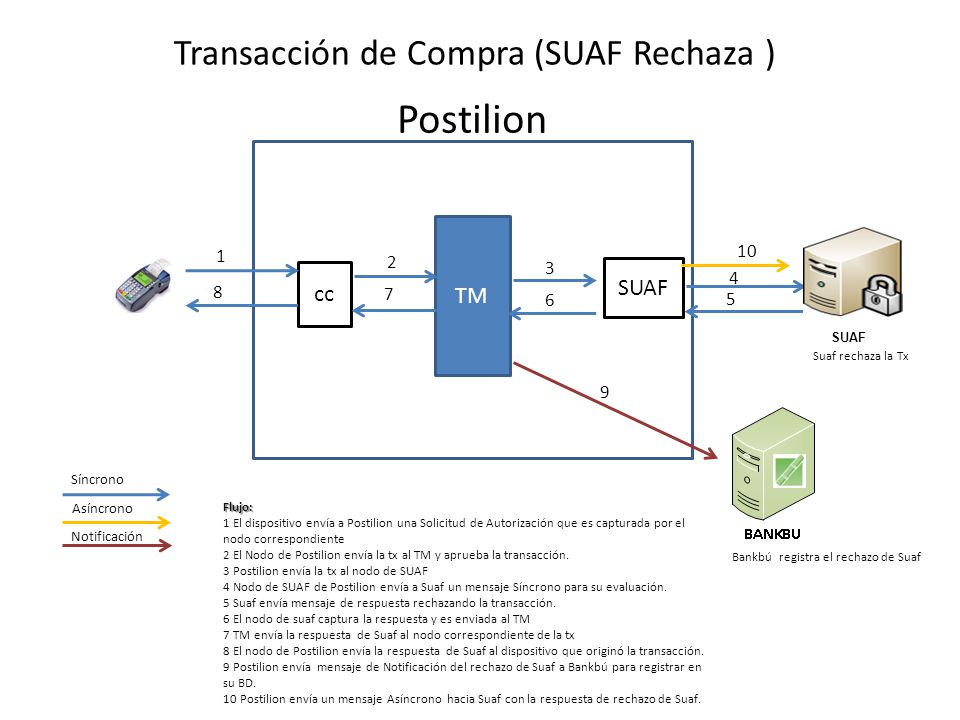

6 Postilion TM cc SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Compra (SUAF Rechaza ) Bankbú registra el rechazo de Suaf

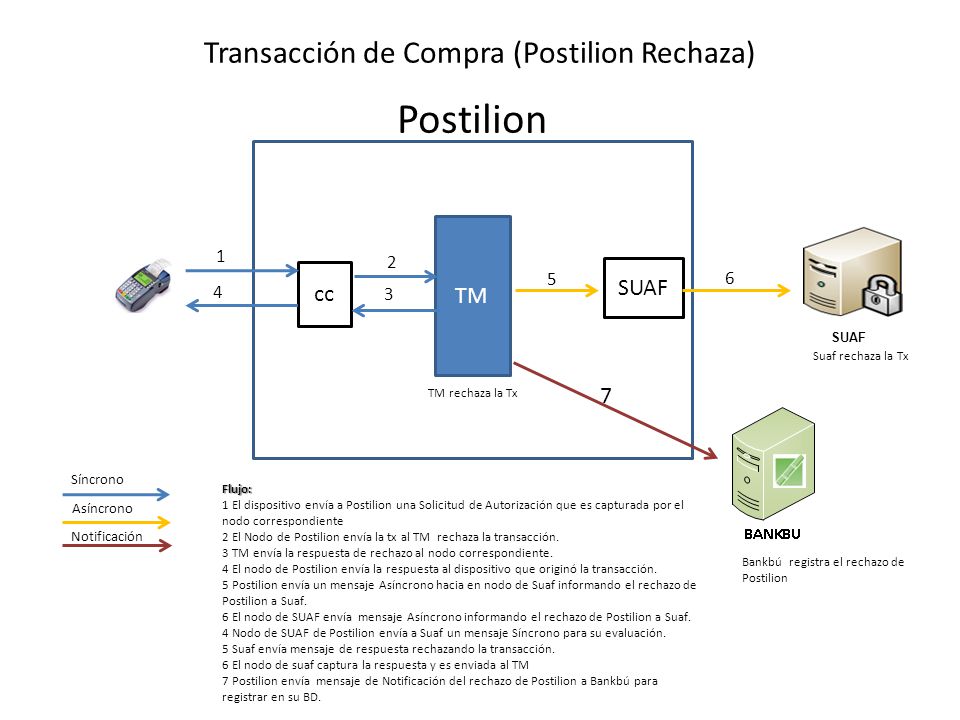

7 Postilion TM cc SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Compra (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion

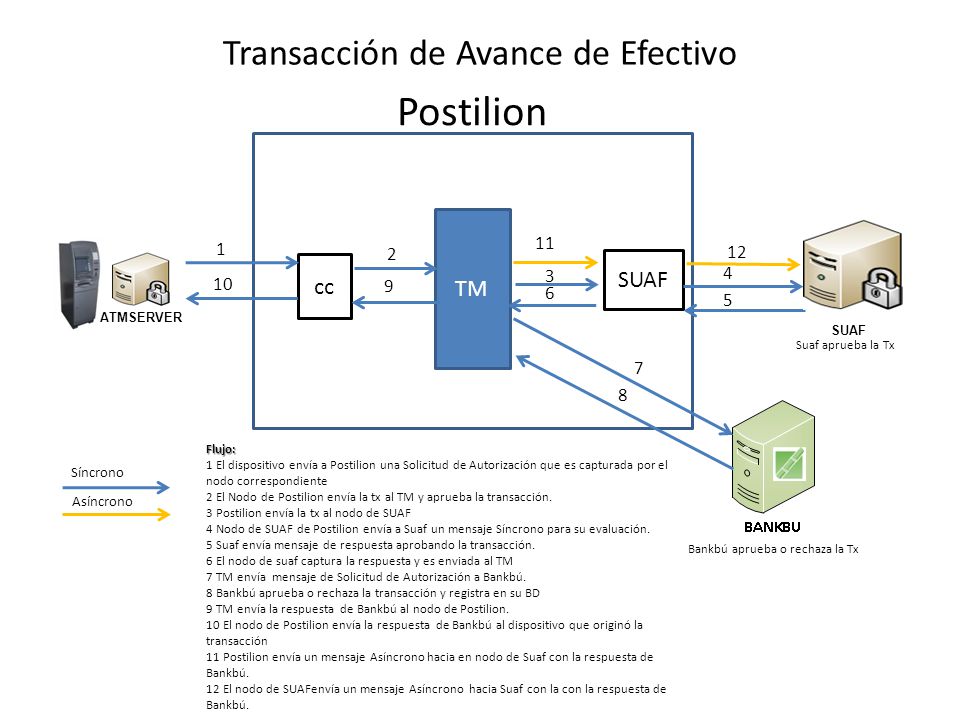

8 Transacción de Avance de Efectivo Postilion TM cc SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. ATMSERVER

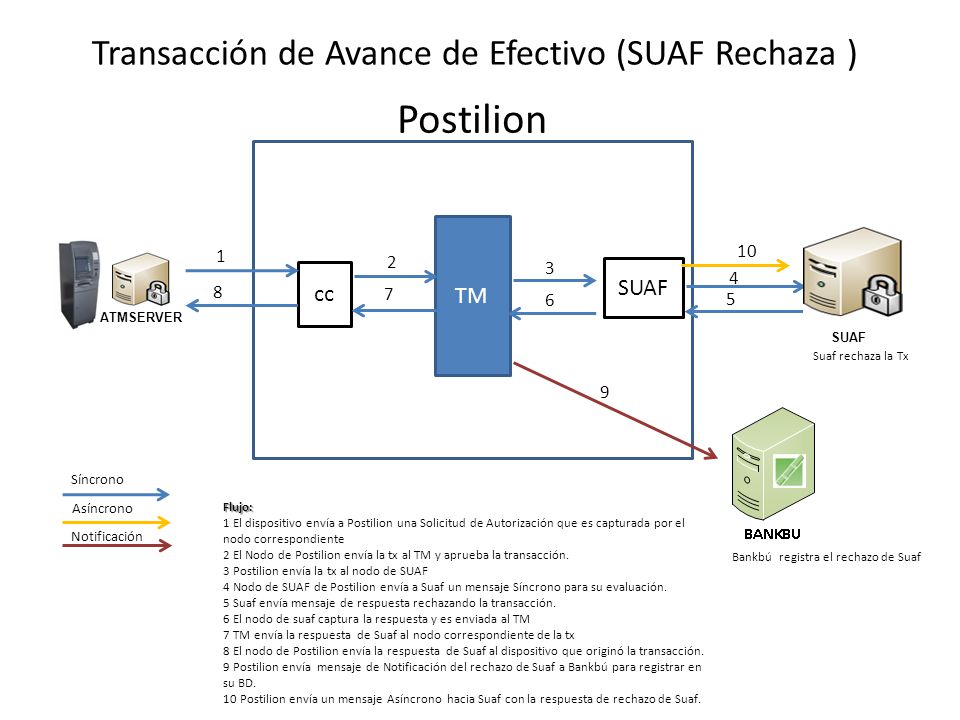

9 Postilion TM cc SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Avance de Efectivo (SUAF Rechaza ) Bankbú registra el rechazo de Suaf ATMSERVER

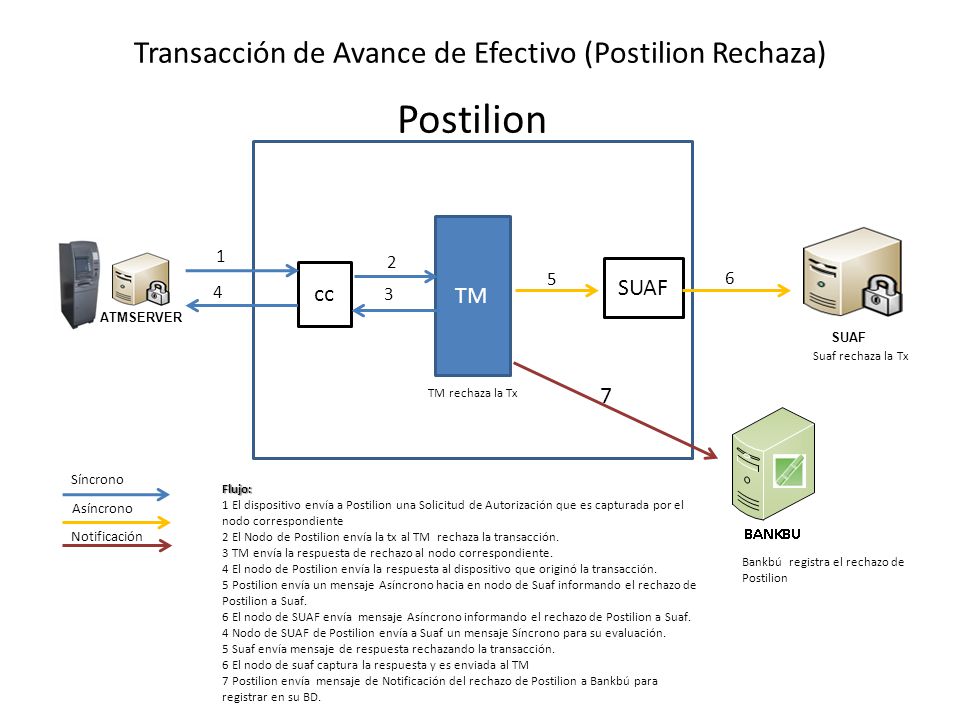

10 Postilion TM cc SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Avance de Efectivo (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion ATMSERVER

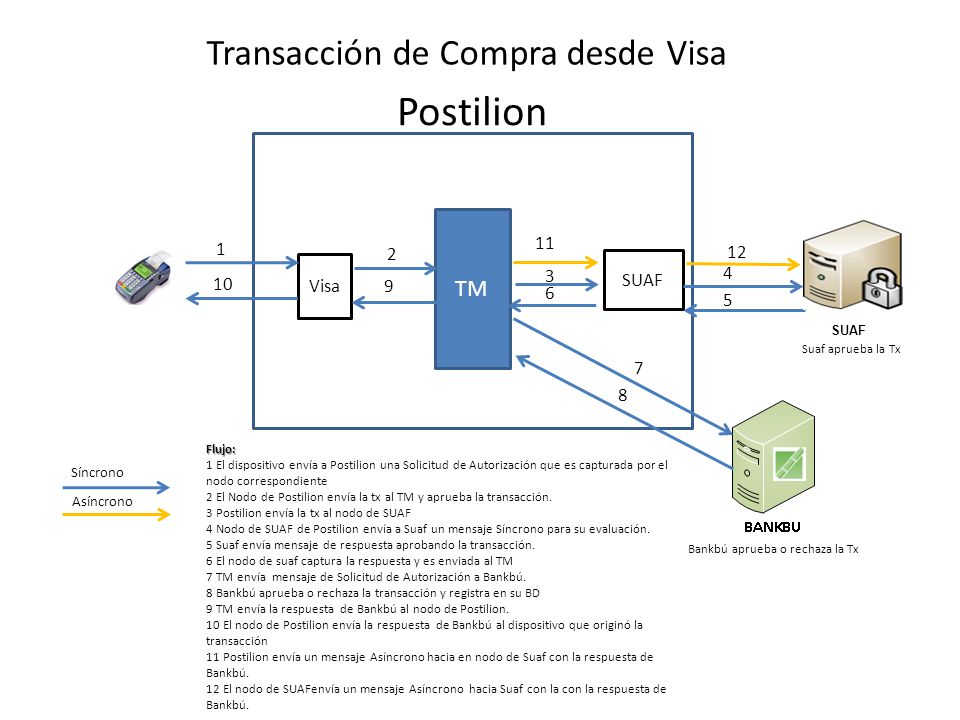

11 Postilion TM Visa SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. Transacción de Compra desde Visa

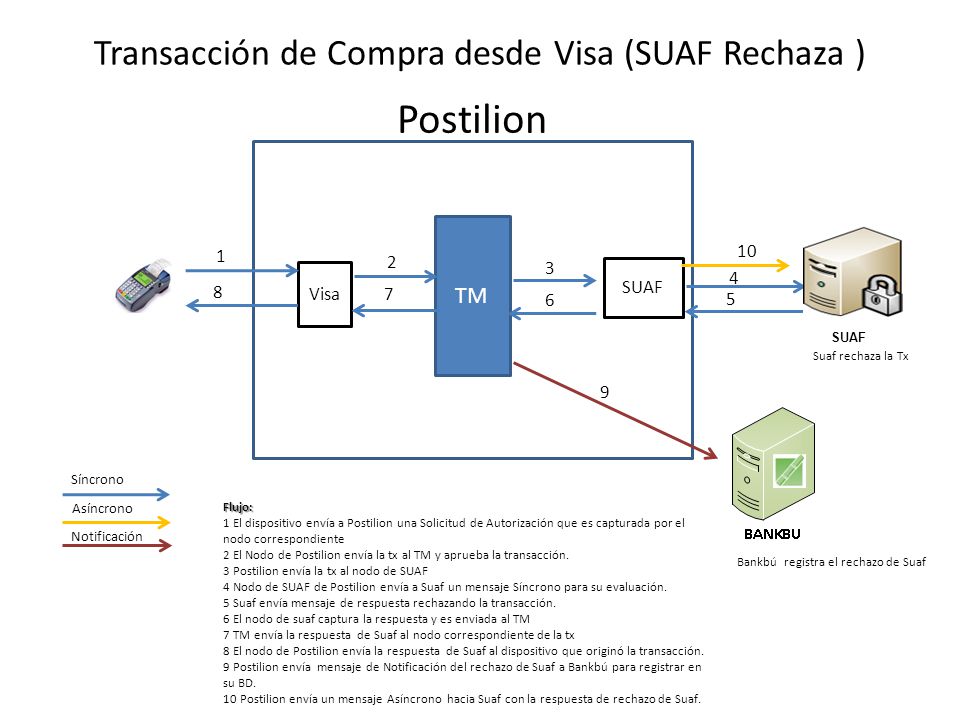

12 Postilion TM Visa SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Bankbú registra el rechazo de Suaf Transacción de Compra desde Visa (SUAF Rechaza )

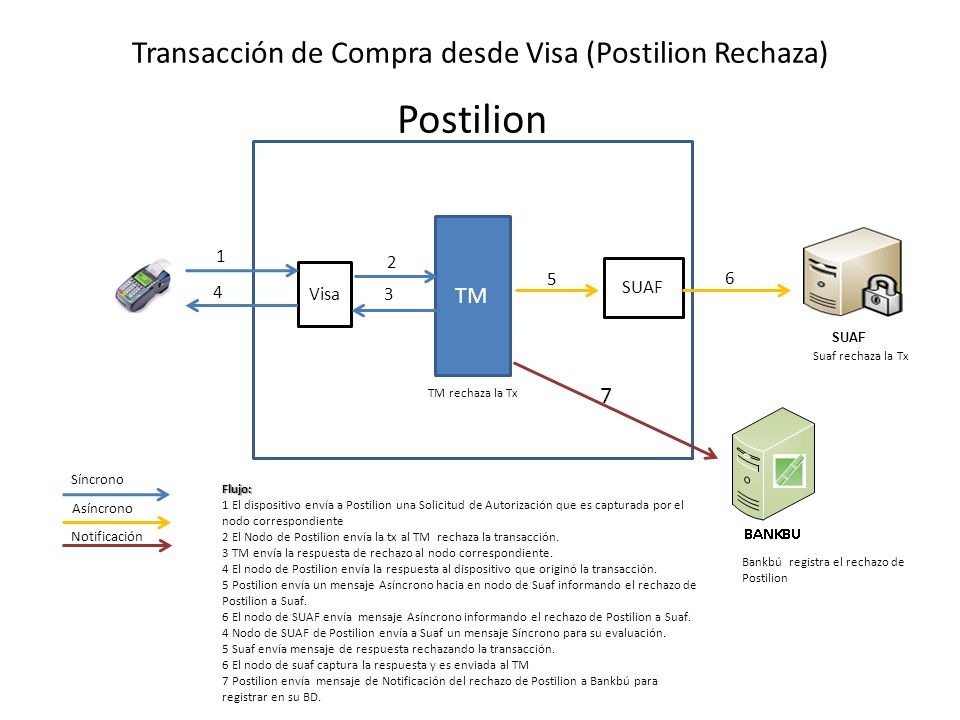

13 Postilion TM Visa SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. TM rechaza la Tx Bankbú registra el rechazo de Postilion Transacción de Compra desde Visa (Postilion Rechaza)

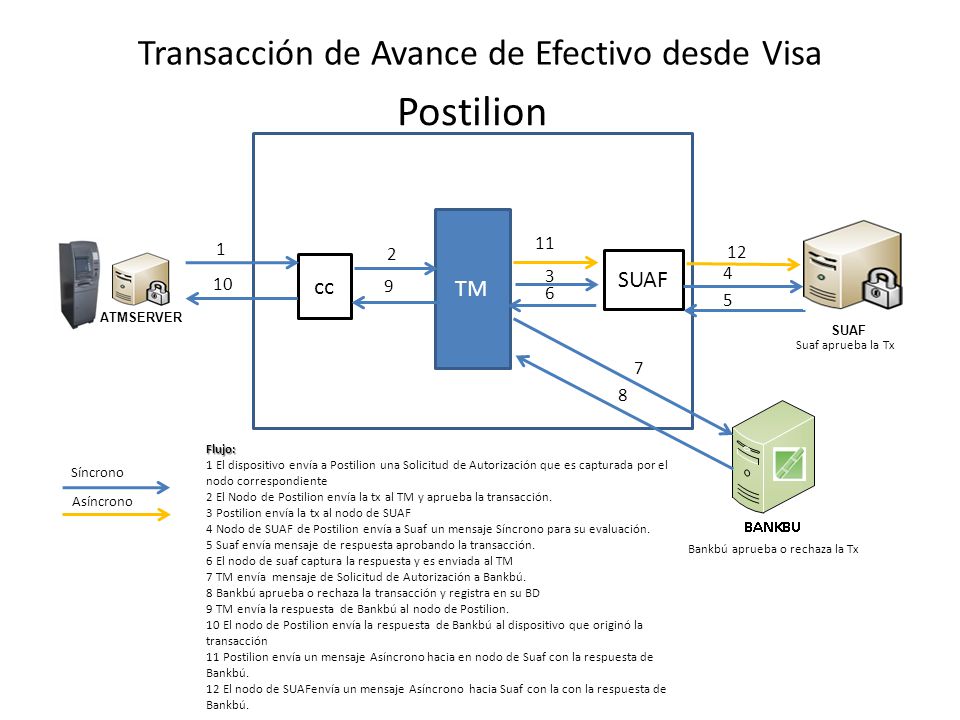

14 Transacción de Avance de Efectivo desde Visa Postilion TM cc SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. ATMSERVER

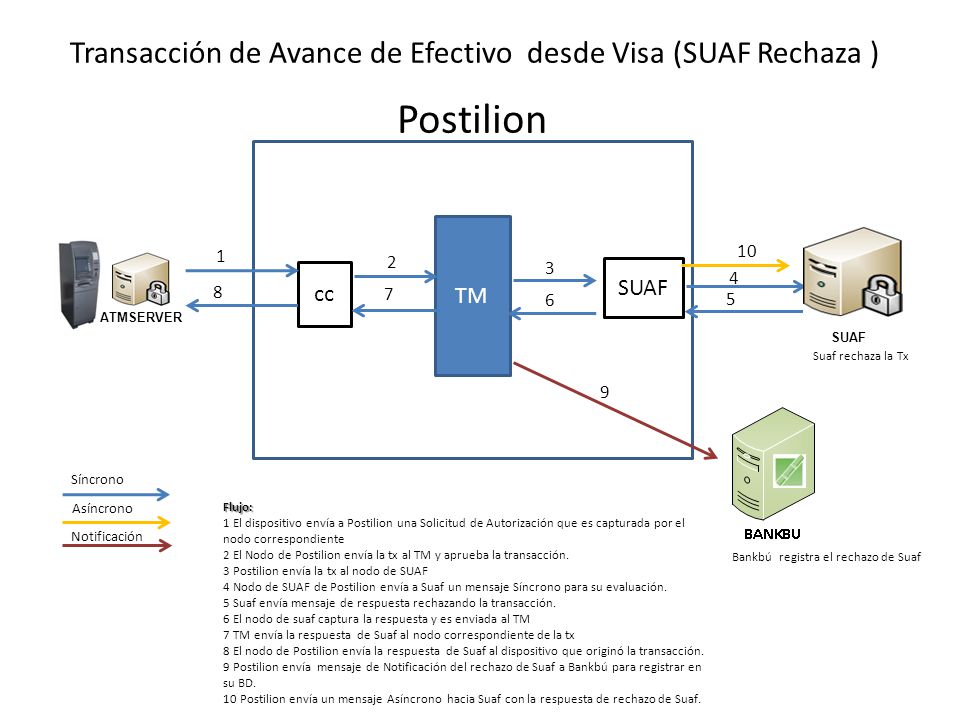

15 Postilion TM cc SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Avance de Efectivo desde Visa (SUAF Rechaza ) Bankbú registra el rechazo de Suaf ATMSERVER

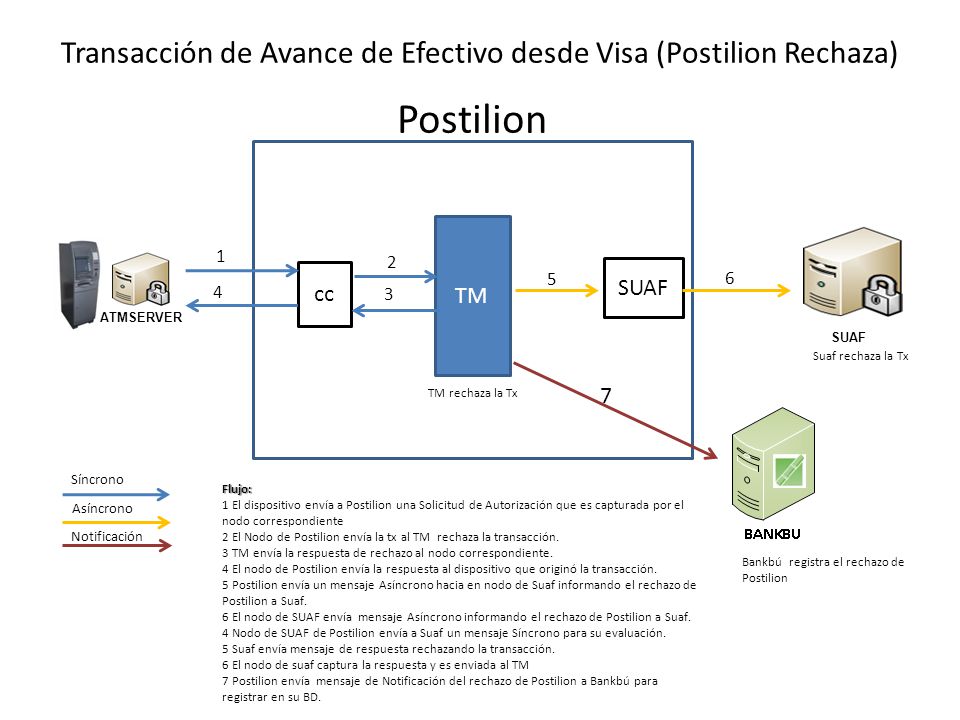

16 Postilion TM cc SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Avance de Efectivo desde Visa (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion ATMSERVER

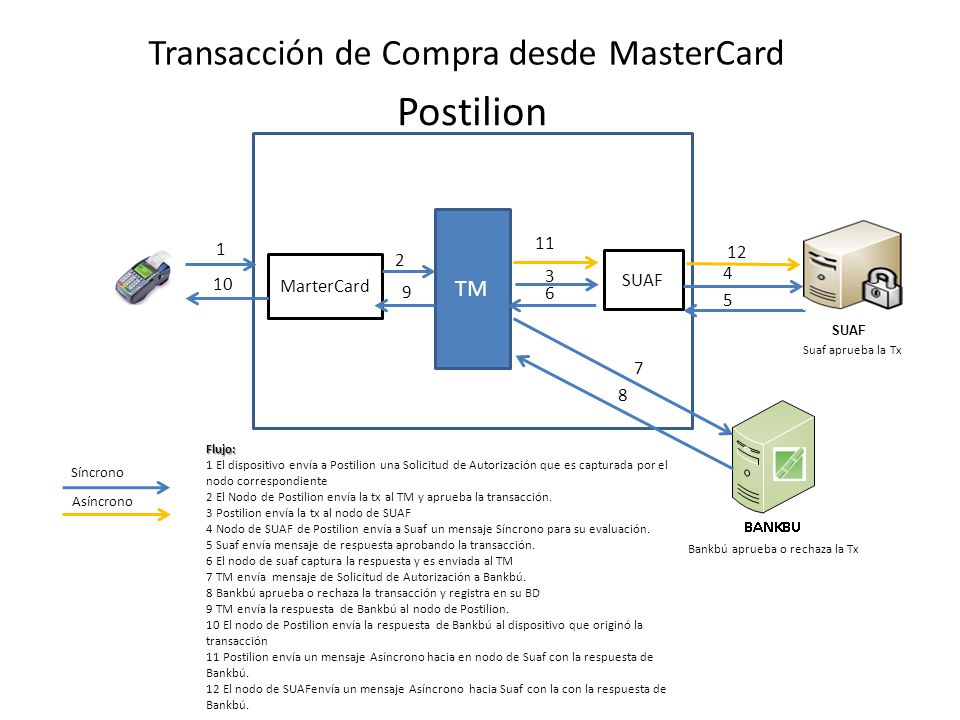

17 Postilion TM MarterCard SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. Transacción de Compra desde MasterCard

18 Postilion TM SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Compra desde MasterCard (SUAF Rechaza) MarterCard Bankbú registra el rechazo de Suaf

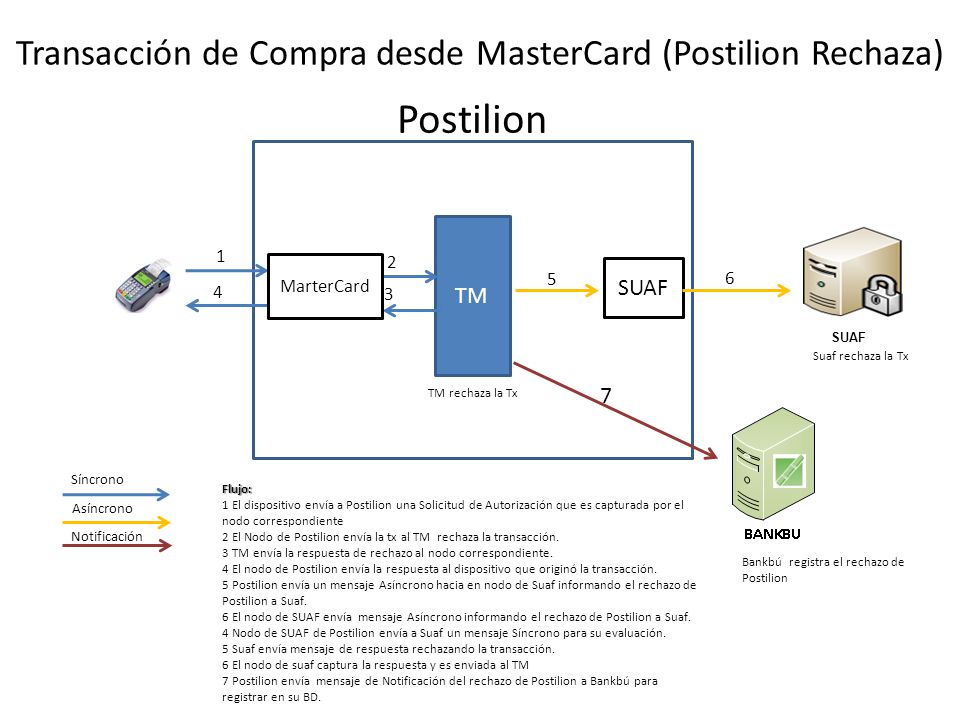

19 Postilion TM SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Compra desde MasterCard (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion MarterCard

20 Transacción de Avance de Efectivo desde MasterCard Postilion TM cc SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. ATMSERVER

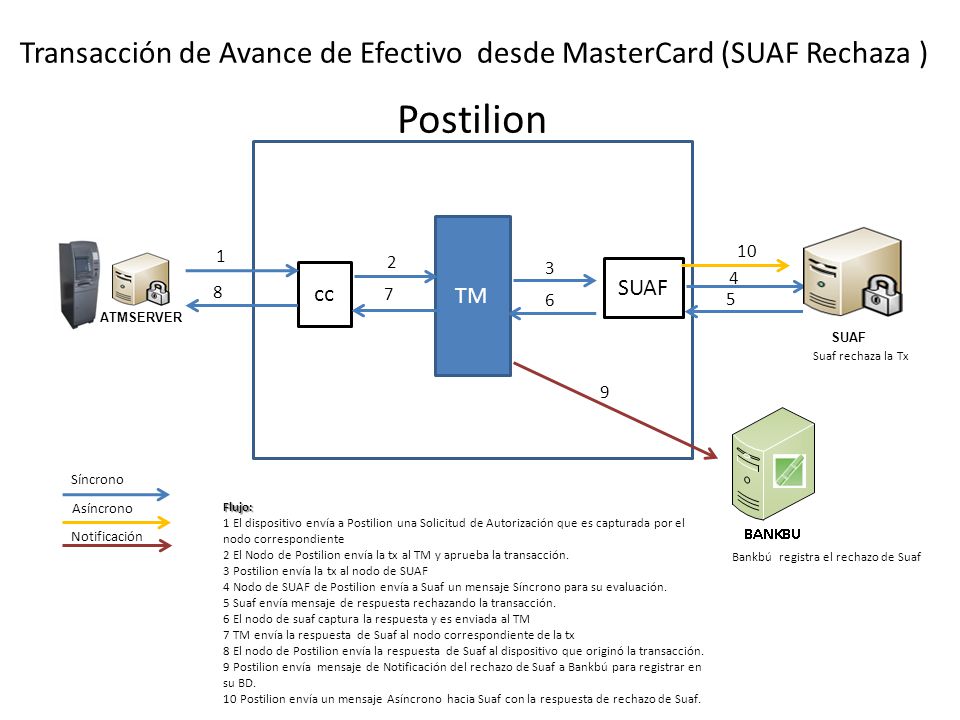

21 Postilion TM cc SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Avance de Efectivo desde MasterCard (SUAF Rechaza ) Bankbú registra el rechazo de Suaf ATMSERVER

22 Postilion TM cc SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Avance de Efectivo desde MasterCard(Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion ATMSERVER

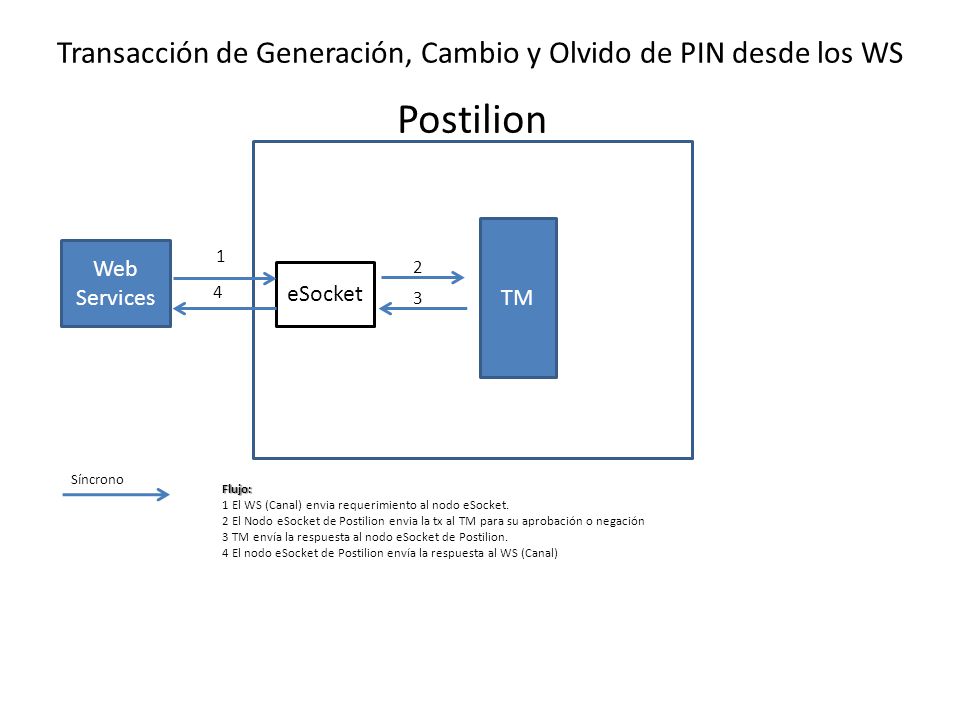

23 Postilion TM eSocket Síncrono 1 2 3 4 Flujo: 1 El WS (Canal) envia requerimiento al nodo eSocket. 2 El Nodo eSocket de Postilion envia la tx al TM para su aprobación o negación 3 TM envía la respuesta al nodo eSocket de Postilion. 4 El nodo eSocket de Postilion envía la respuesta al WS (Canal) Transacción de Generación, Cambio y Olvido de PIN desde los WS Web Services

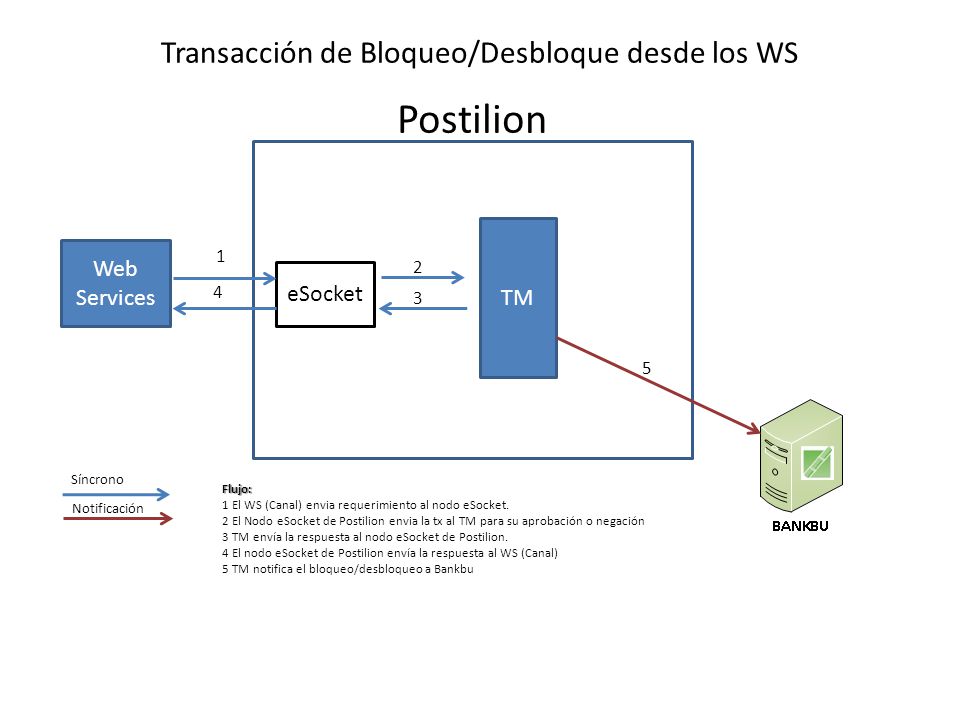

24 Postilion TM eSocket Síncrono 1 2 3 4 Flujo: 1 El WS (Canal) envia requerimiento al nodo eSocket. 2 El Nodo eSocket de Postilion envia la tx al TM para su aprobación o negación 3 TM envía la respuesta al nodo eSocket de Postilion. 4 El nodo eSocket de Postilion envía la respuesta al WS (Canal) 5 TM notifica el bloqueo/desbloqueo a Bankbu Transacción de Bloqueo/Desbloque desde los WS Web Services 5 Notificación

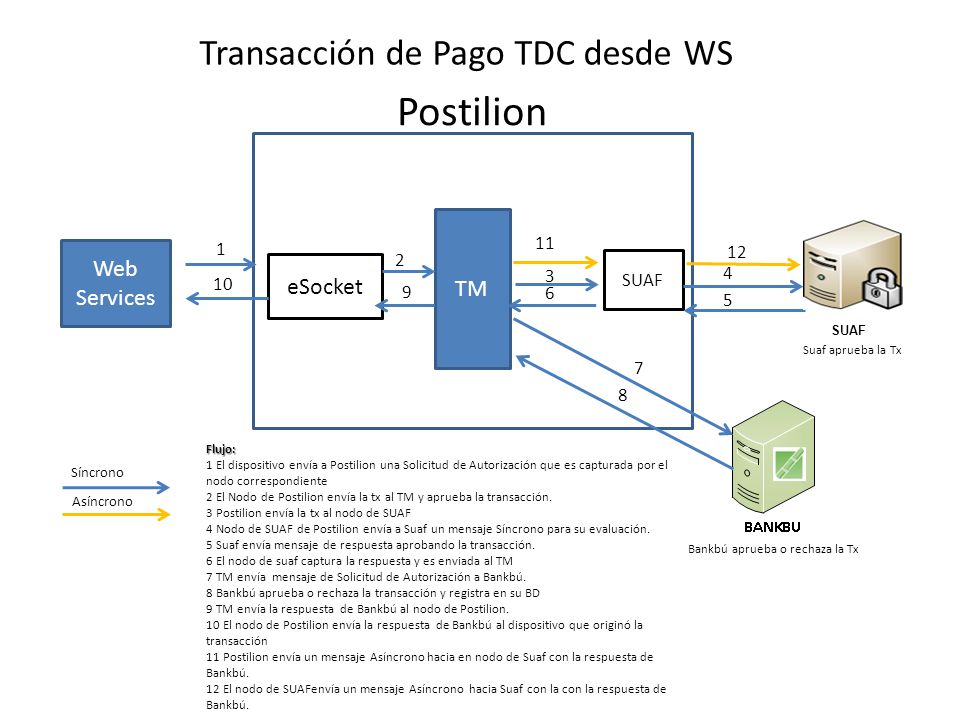

25 Postilion TM SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. Transacción de Pago TDC desde WS Web Services eSocket

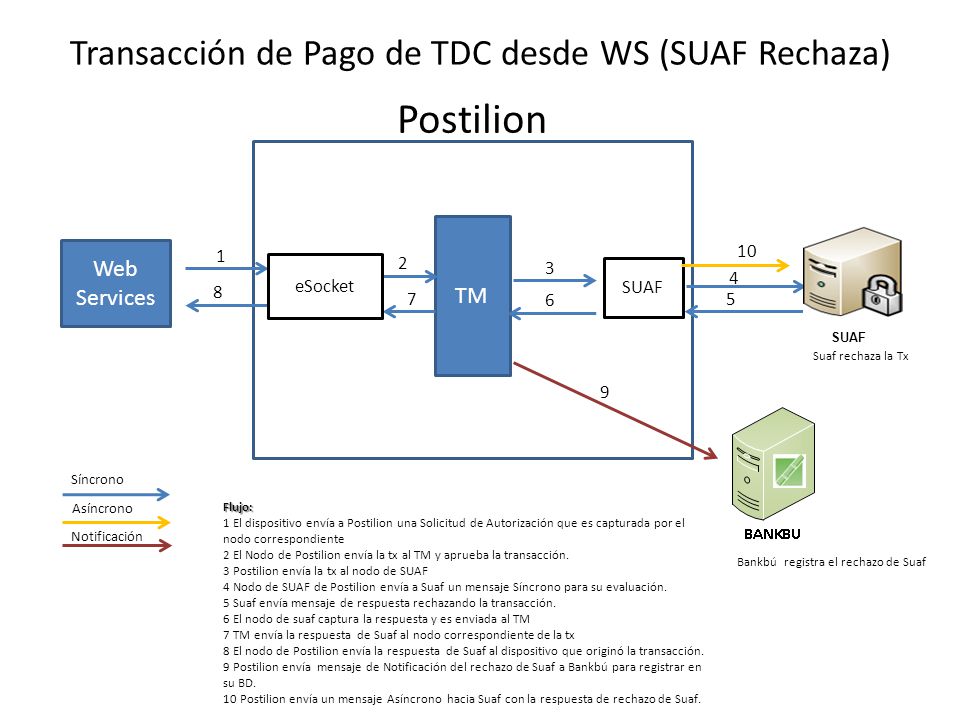

26 Postilion TM SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Pago de TDC desde WS (SUAF Rechaza) eSocket Bankbú registra el rechazo de Suaf Web Services

27 Postilion TM SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Pago de TDC desde WS (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion Web Services eSocket

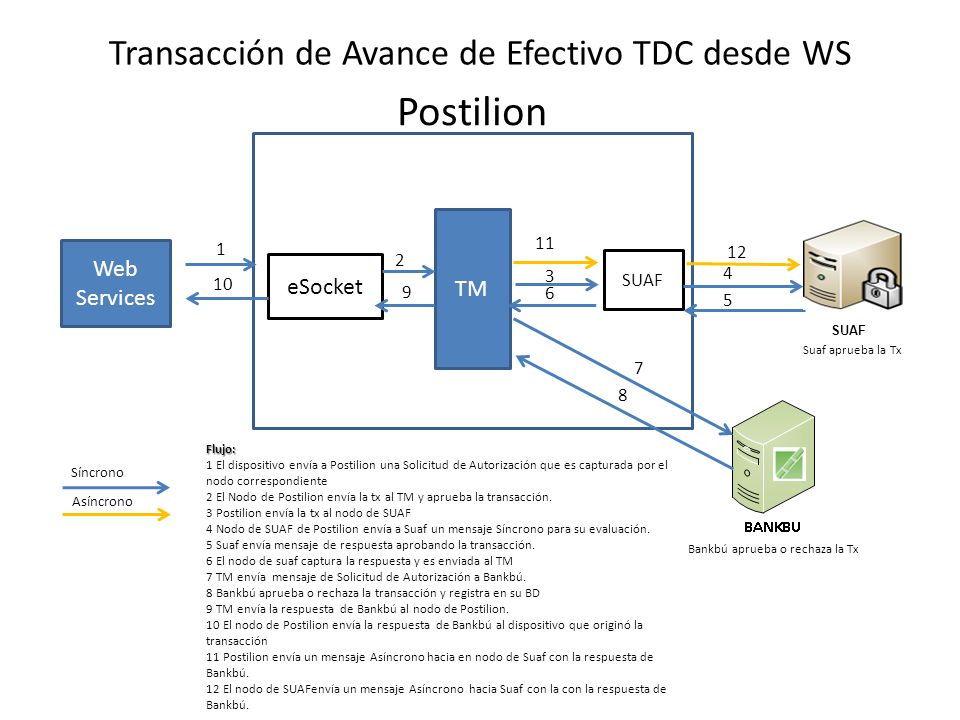

28 Postilion TM SUAF Asíncrono Síncrono Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 3 4 5 6 7 8 9 10 11 12 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta aprobando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía mensaje de Solicitud de Autorización a Bankbú. 8 Bankbú aprueba o rechaza la transacción y registra en su BD 9 TM envía la respuesta de Bankbú al nodo de Postilion. 10 El nodo de Postilion envía la respuesta de Bankbú al dispositivo que originó la transacción 11 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf con la respuesta de Bankbú. 12 El nodo de SUAFenvía un mensaje Asíncrono hacia Suaf con la con la respuesta de Bankbú. Transacción de Avance de Efectivo TDC desde WS Web Services eSocket

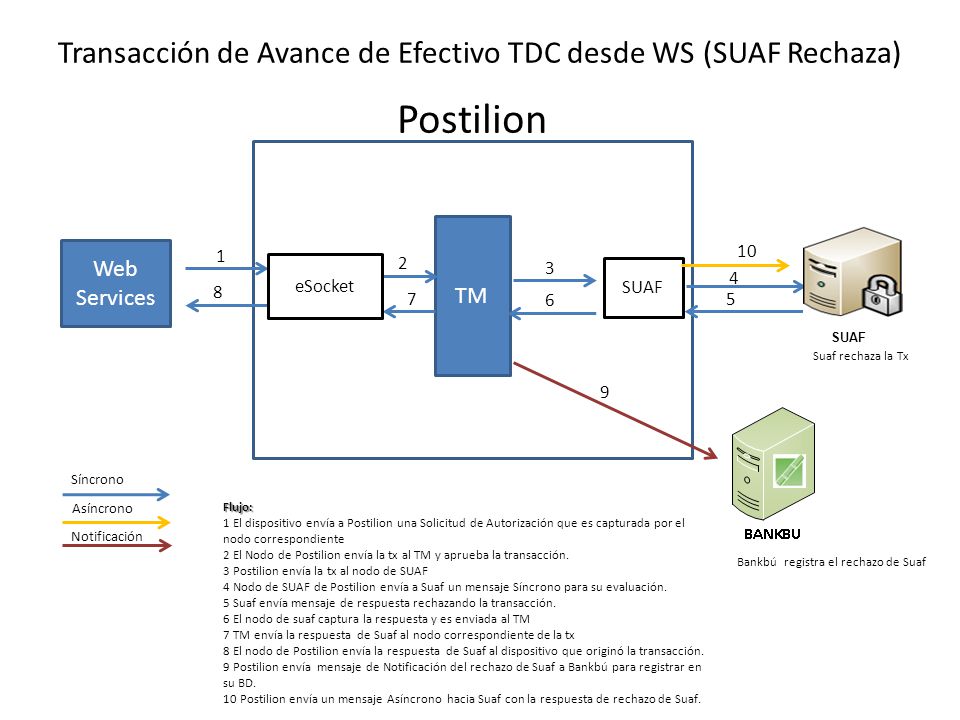

29 Postilion TM SUAF Asíncrono Síncrono 1 2 3 4 5 6 7 8 Suaf rechaza la Tx Notificación 9 10 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM y aprueba la transacción. 3 Postilion envía la tx al nodo de SUAF 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 TM envía la respuesta de Suaf al nodo correspondiente de la tx 8 El nodo de Postilion envía la respuesta de Suaf al dispositivo que originó la transacción. 9 Postilion envía mensaje de Notificación del rechazo de Suaf a Bankbú para registrar en su BD. 10 Postilion envía un mensaje Asíncrono hacia Suaf con la respuesta de rechazo de Suaf. Transacción de Avance de Efectivo TDC desde WS (SUAF Rechaza) eSocket Bankbú registra el rechazo de Suaf Web Services

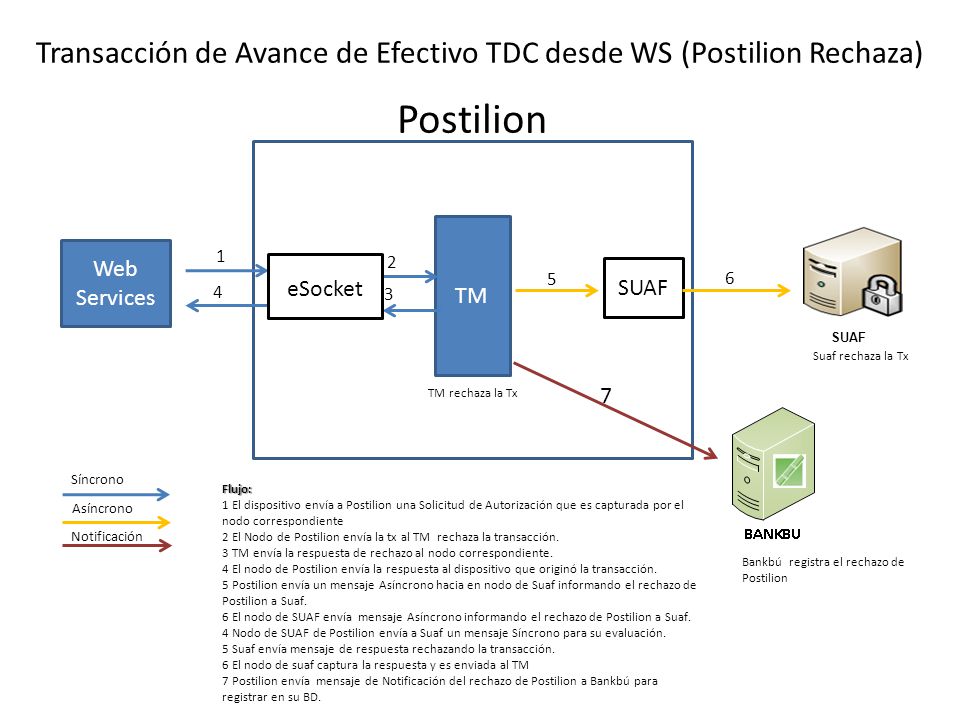

30 Postilion TM SUAF Asíncrono Síncrono 1 2 5 3 4 Suaf rechaza la Tx Notificación 7 6 Flujo: 1 El dispositivo envía a Postilion una Solicitud de Autorización que es capturada por el nodo correspondiente 2 El Nodo de Postilion envía la tx al TM rechaza la transacción. 3 TM envía la respuesta de rechazo al nodo correspondiente. 4 El nodo de Postilion envía la respuesta al dispositivo que originó la transacción. 5 Postilion envía un mensaje Asíncrono hacia en nodo de Suaf informando el rechazo de Postilion a Suaf. 6 El nodo de SUAF envía mensaje Asíncrono informando el rechazo de Postilion a Suaf. 4 Nodo de SUAF de Postilion envía a Suaf un mensaje Síncrono para su evaluación. 5 Suaf envía mensaje de respuesta rechazando la transacción. 6 El nodo de suaf captura la respuesta y es enviada al TM 7 Postilion envía mensaje de Notificación del rechazo de Postilion a Bankbú para registrar en su BD. Transacción de Avance de Efectivo TDC desde WS (Postilion Rechaza) TM rechaza la Tx Bankbú registra el rechazo de Postilion Web Services eSocket

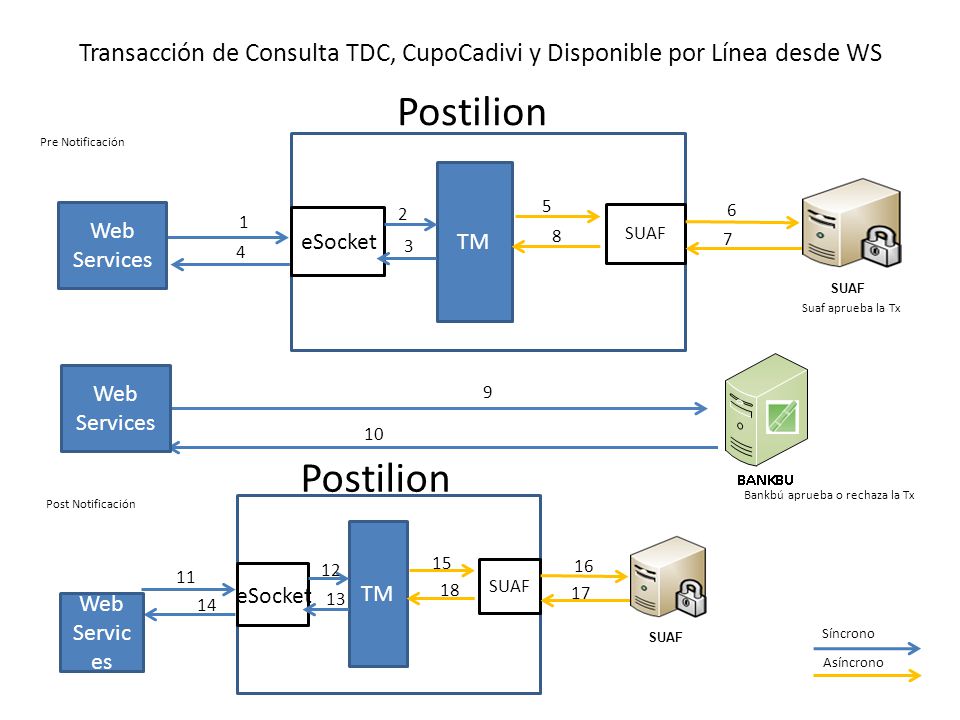

31 Postilion TM SUAF Bankbú aprueba o rechaza la Tx Suaf aprueba la Tx 1 2 7 8 3 4 5 6 Transacción de Consulta TDC, CupoCadivi y Disponible por Línea desde WS Web Services eSocket 9 10 Pre Notificación Postilion TM SUAF 11 12 17 18 13 14 15 16 Web Servic es eSocket Post Notificación Asíncrono Síncrono Web Services
