Diseño de Bases de Datos

Presentación del tema: "Diseño de Bases de Datos"— Transcripción de la presentación:

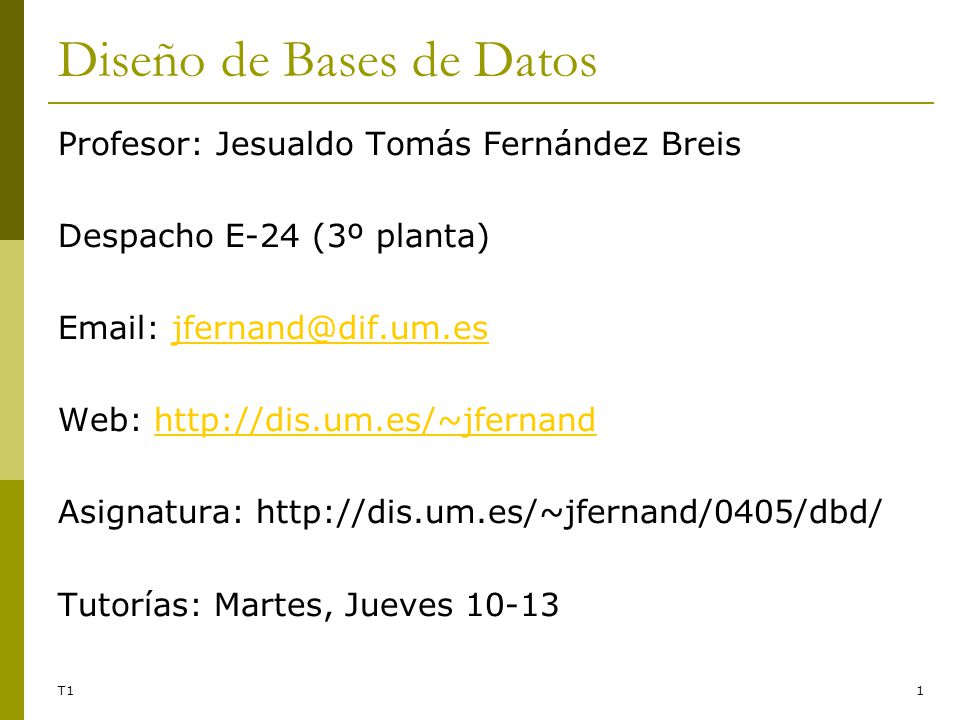

1 Diseño de Bases de Datos
Profesor: Jesualdo Tomás Fernández Breis Despacho E-24 (3º planta) Web: Asignatura: Tutorías: Martes, Jueves 10-13 T1

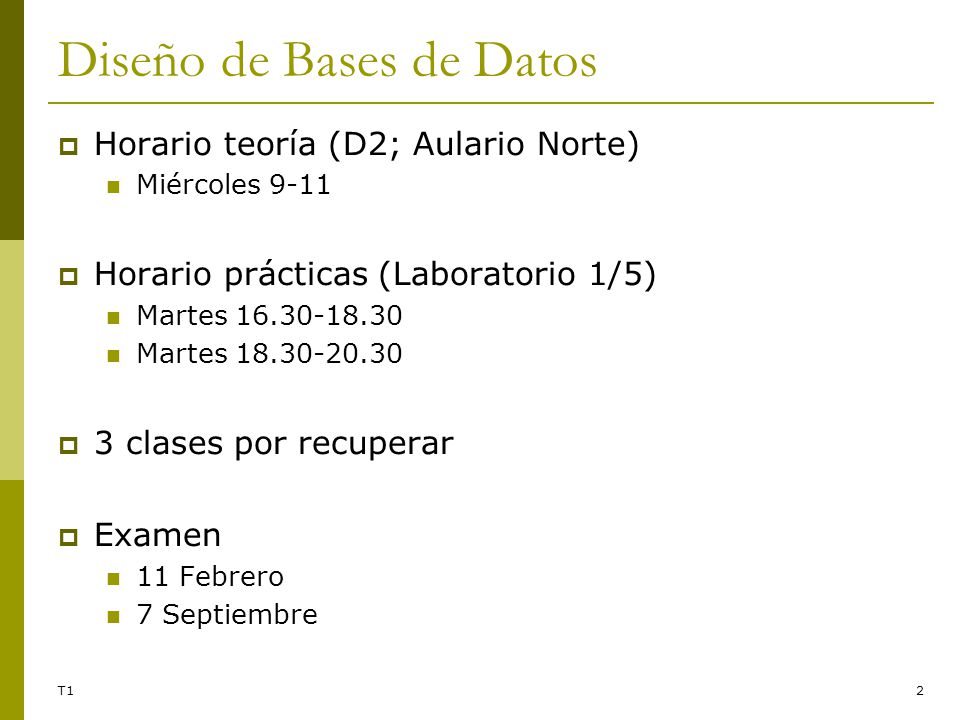

2 Diseño de Bases de Datos
Horario teoría (D2; Aulario Norte) Miércoles 9-11 Horario prácticas (Laboratorio 1/5) Martes Martes 3 clases por recuperar Examen 11 Febrero 7 Septiembre T1

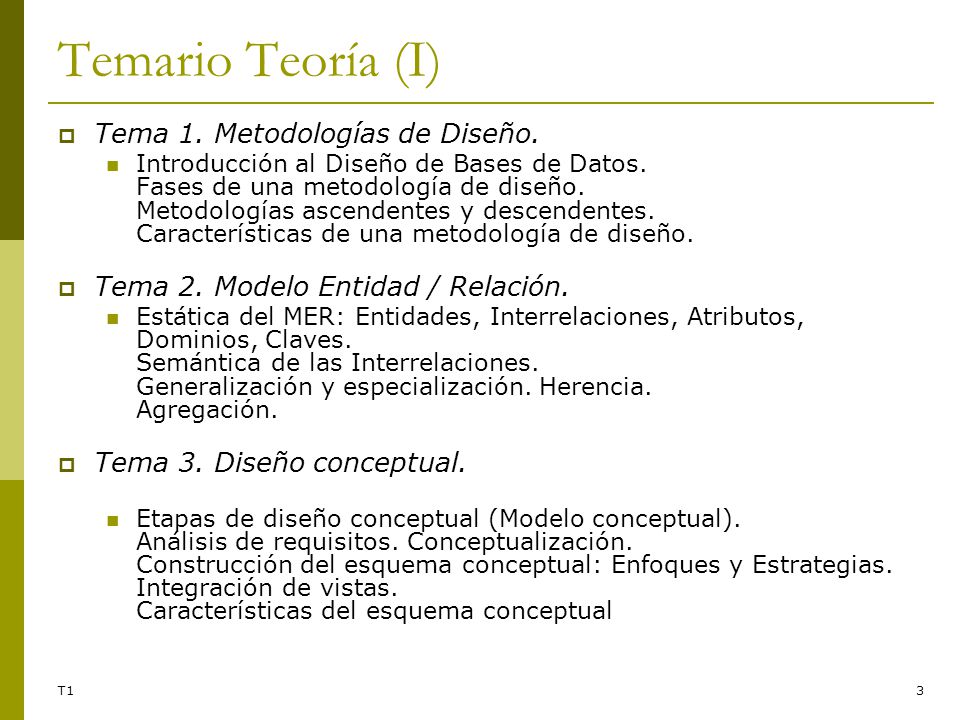

3 Temario Teoría (I) Tema 1. Metodologías de Diseño.
Introducción al Diseño de Bases de Datos. Fases de una metodología de diseño. Metodologías ascendentes y descendentes. Características de una metodología de diseño. Tema 2. Modelo Entidad / Relación. Estática del MER: Entidades, Interrelaciones, Atributos, Dominios, Claves. Semántica de las Interrelaciones. Generalización y especialización. Herencia. Agregación. Tema 3. Diseño conceptual. Etapas de diseño conceptual (Modelo conceptual). Análisis de requisitos. Conceptualización. Construcción del esquema conceptual: Enfoques y Estrategias. Integración de vistas. Características del esquema conceptual T1

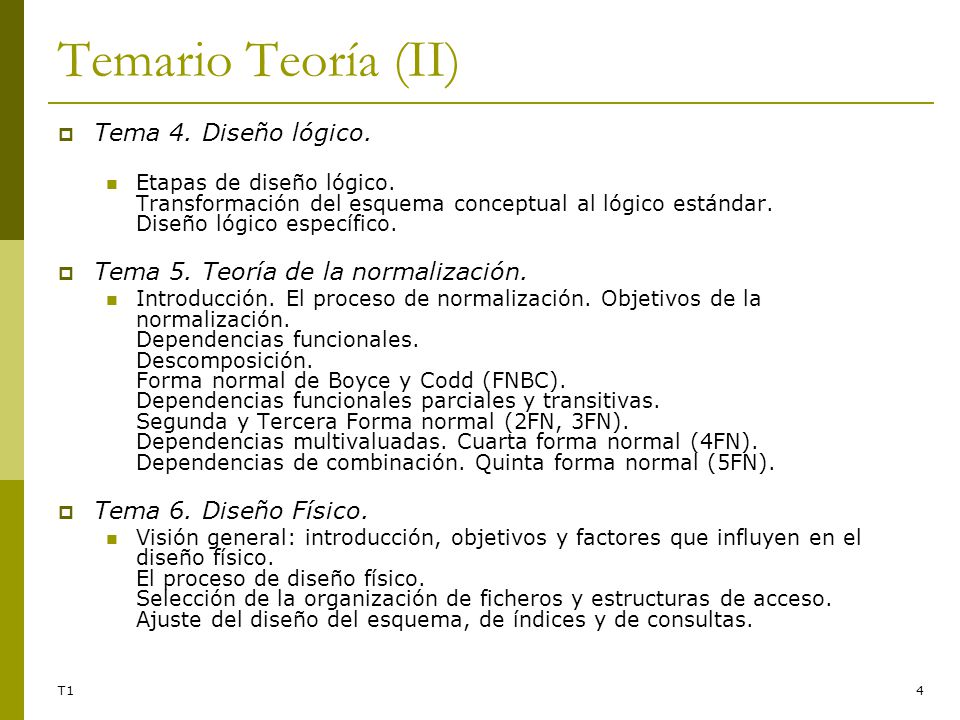

4 Temario Teoría (II) Tema 4. Diseño lógico.
Etapas de diseño lógico. Transformación del esquema conceptual al lógico estándar. Diseño lógico específico. Tema 5. Teoría de la normalización. Introducción. El proceso de normalización. Objetivos de la normalización. Dependencias funcionales. Descomposición. Forma normal de Boyce y Codd (FNBC). Dependencias funcionales parciales y transitivas. Segunda y Tercera Forma normal (2FN, 3FN). Dependencias multivaluadas. Cuarta forma normal (4FN). Dependencias de combinación. Quinta forma normal (5FN). Tema 6. Diseño Físico. Visión general: introducción, objetivos y factores que influyen en el diseño físico. El proceso de diseño físico. Selección de la organización de ficheros y estructuras de acceso. Ajuste del diseño del esquema, de índices y de consultas. T1

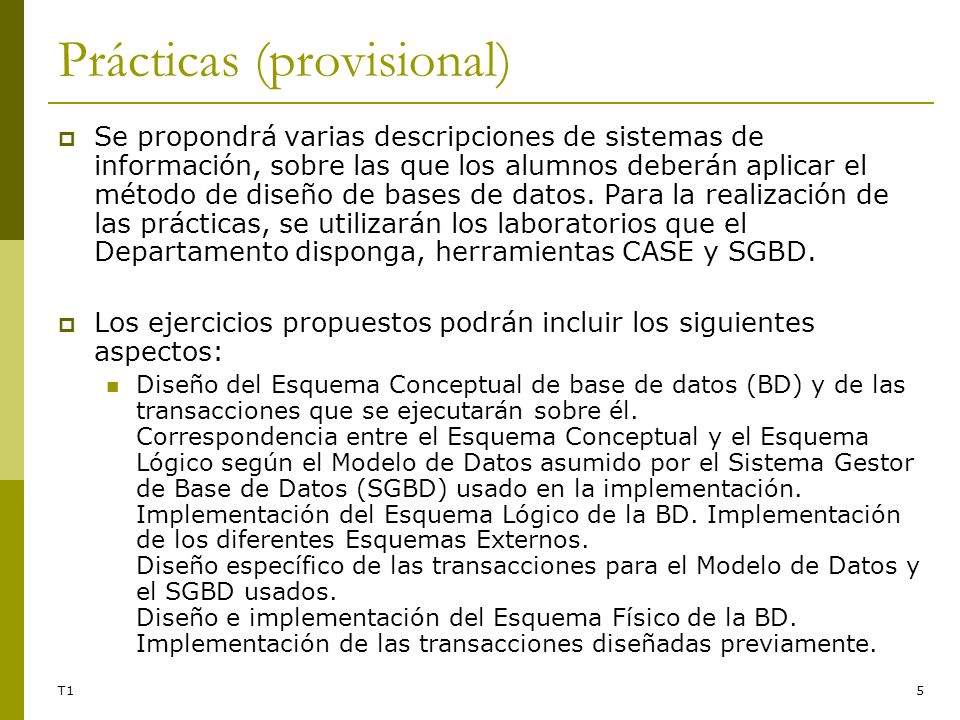

5 Prácticas (provisional)
Se propondrá varias descripciones de sistemas de información, sobre las que los alumnos deberán aplicar el método de diseño de bases de datos. Para la realización de las prácticas, se utilizarán los laboratorios que el Departamento disponga, herramientas CASE y SGBD. Los ejercicios propuestos podrán incluir los siguientes aspectos: Diseño del Esquema Conceptual de base de datos (BD) y de las transacciones que se ejecutarán sobre él. Correspondencia entre el Esquema Conceptual y el Esquema Lógico según el Modelo de Datos asumido por el Sistema Gestor de Base de Datos (SGBD) usado en la implementación. Implementación del Esquema Lógico de la BD. Implementación de los diferentes Esquemas Externos. Diseño específico de las transacciones para el Modelo de Datos y el SGBD usados. Diseño e implementación del Esquema Físico de la BD. Implementación de las transacciones diseñadas previamente. T1

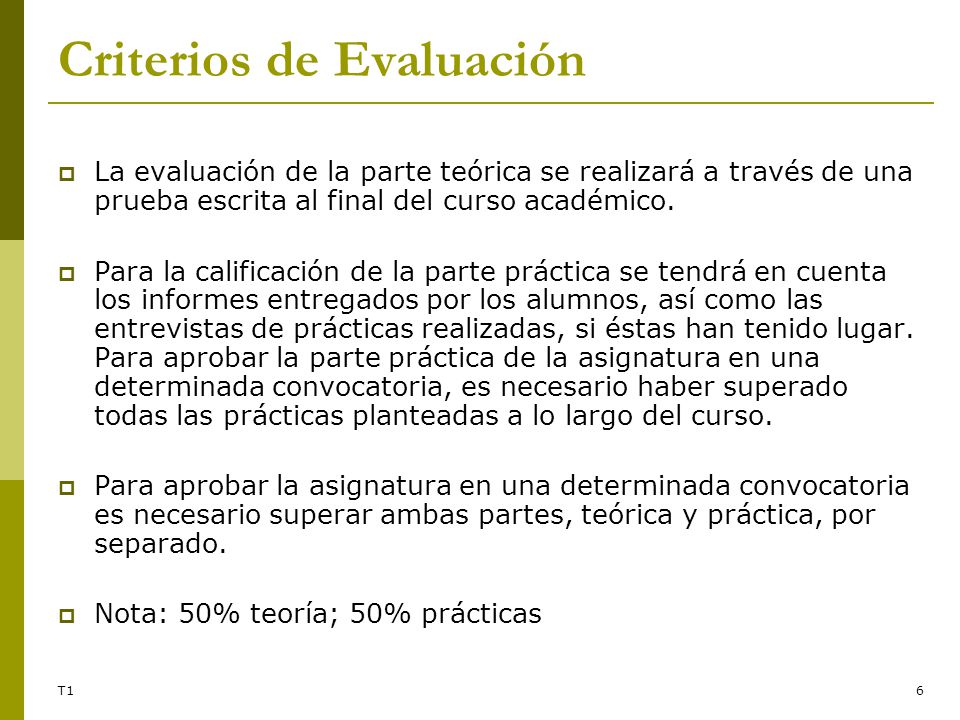

6 Criterios de Evaluación
La evaluación de la parte teórica se realizará a través de una prueba escrita al final del curso académico. Para la calificación de la parte práctica se tendrá en cuenta los informes entregados por los alumnos, así como las entrevistas de prácticas realizadas, si éstas han tenido lugar. Para aprobar la parte práctica de la asignatura en una determinada convocatoria, es necesario haber superado todas las prácticas planteadas a lo largo del curso. Para aprobar la asignatura en una determinada convocatoria es necesario superar ambas partes, teórica y práctica, por separado. Nota: 50% teoría; 50% prácticas T1

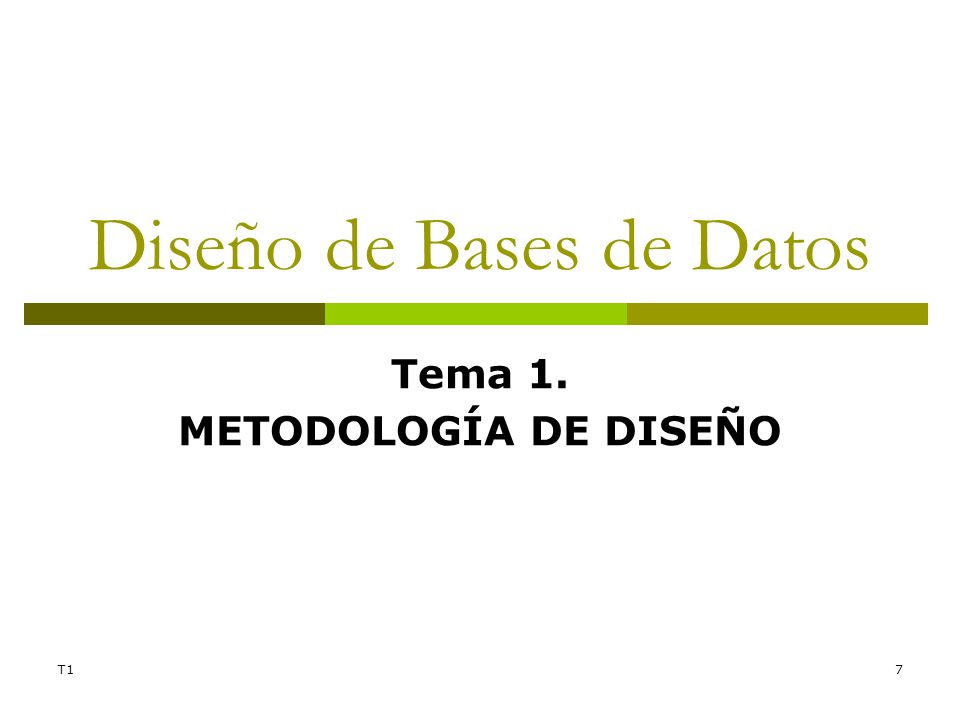

7 Diseño de Bases de Datos
Tema 1. METODOLOGÍA DE DISEÑO T1

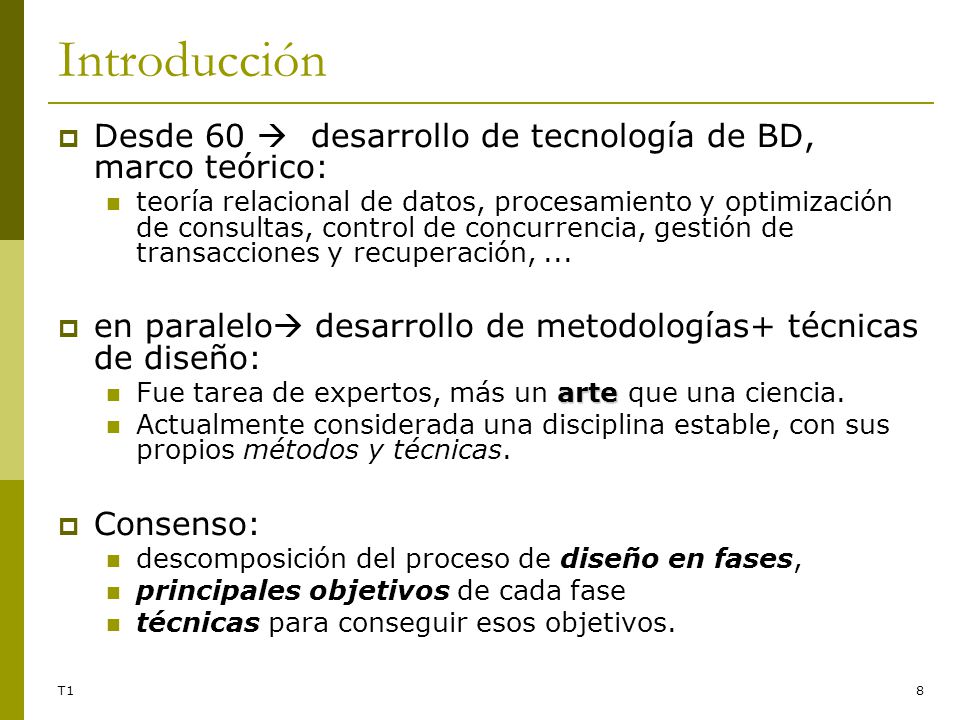

8 Introducción Desde 60  desarrollo de tecnología de BD, marco teórico:
teoría relacional de datos, procesamiento y optimización de consultas, control de concurrencia, gestión de transacciones y recuperación, ... en paralelo desarrollo de metodologías+ técnicas de diseño: Fue tarea de expertos, más un arte que una ciencia. Actualmente considerada una disciplina estable, con sus propios métodos y técnicas. Consenso: descomposición del proceso de diseño en fases, principales objetivos de cada fase técnicas para conseguir esos objetivos. T1

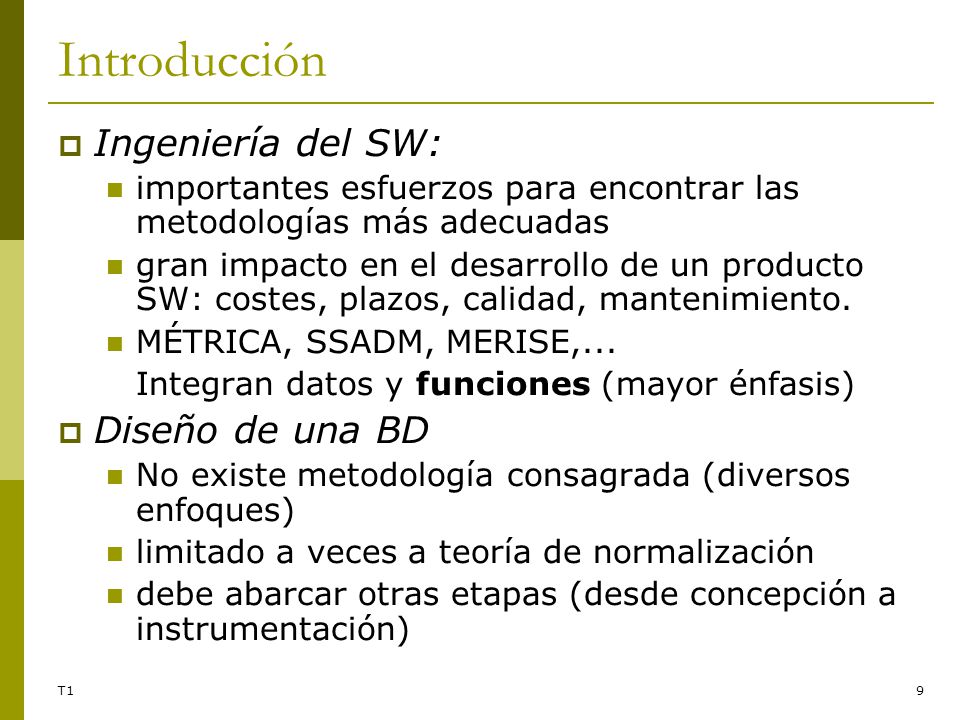

9 Introducción Ingeniería del SW: Diseño de una BD
importantes esfuerzos para encontrar las metodologías más adecuadas gran impacto en el desarrollo de un producto SW: costes, plazos, calidad, mantenimiento. MÉTRICA, SSADM, MERISE,... Integran datos y funciones (mayor énfasis) Diseño de una BD No existe metodología consagrada (diversos enfoques) limitado a veces a teoría de normalización debe abarcar otras etapas (desde concepción a instrumentación) T1

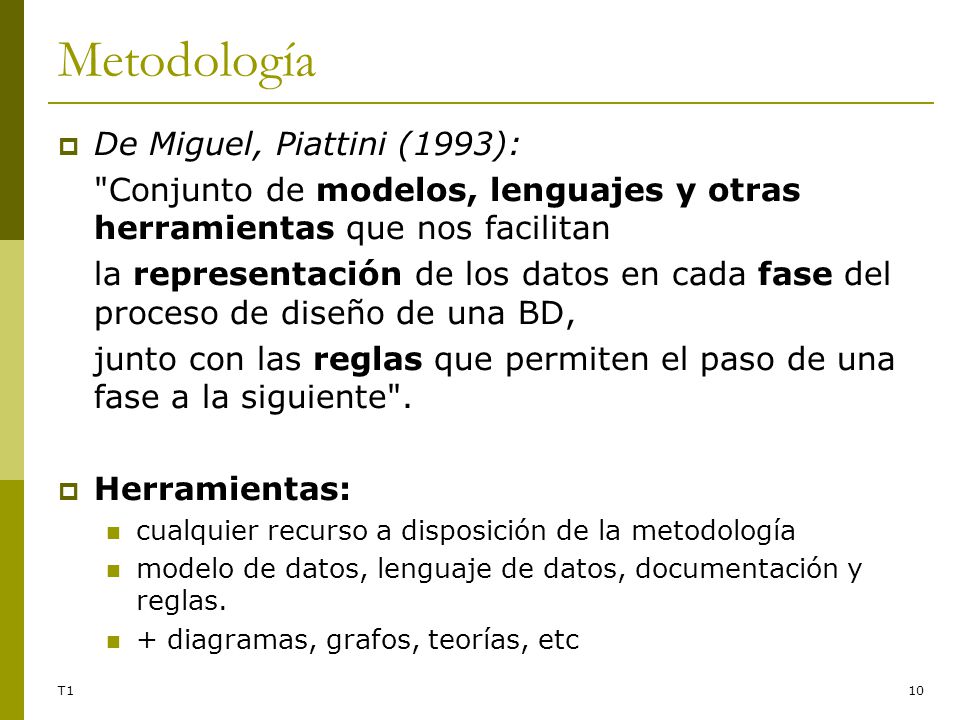

10 Metodología De Miguel, Piattini (1993):
"Conjunto de modelos, lenguajes y otras herramientas que nos facilitan la representación de los datos en cada fase del proceso de diseño de una BD, junto con las reglas que permiten el paso de una fase a la siguiente". Herramientas: cualquier recurso a disposición de la metodología modelo de datos, lenguaje de datos, documentación y reglas. + diagramas, grafos, teorías, etc T1

11 Metodología Lenguaje de datos: Documentación: Reglas:
resultado de definir una determinada sintaxis sobre un modelo de datos (p.e. SQL). Documentación: Descripción normalizada de los resultados de cada etapa. diagramas: Representación gráfica de construcciones del MD; documentos fáciles de leer y entender (p.e.: grafos relacionales) Reglas: actúan sobre los elementos de entrada de cada fase de diseño para conseguir las salidas de cada una de ellas. Otras herramientas: CASE. Oracle Designer, ERwin, ER Studio, System Architect,... Metodologías de diseño implícitas en estas herramientas T1

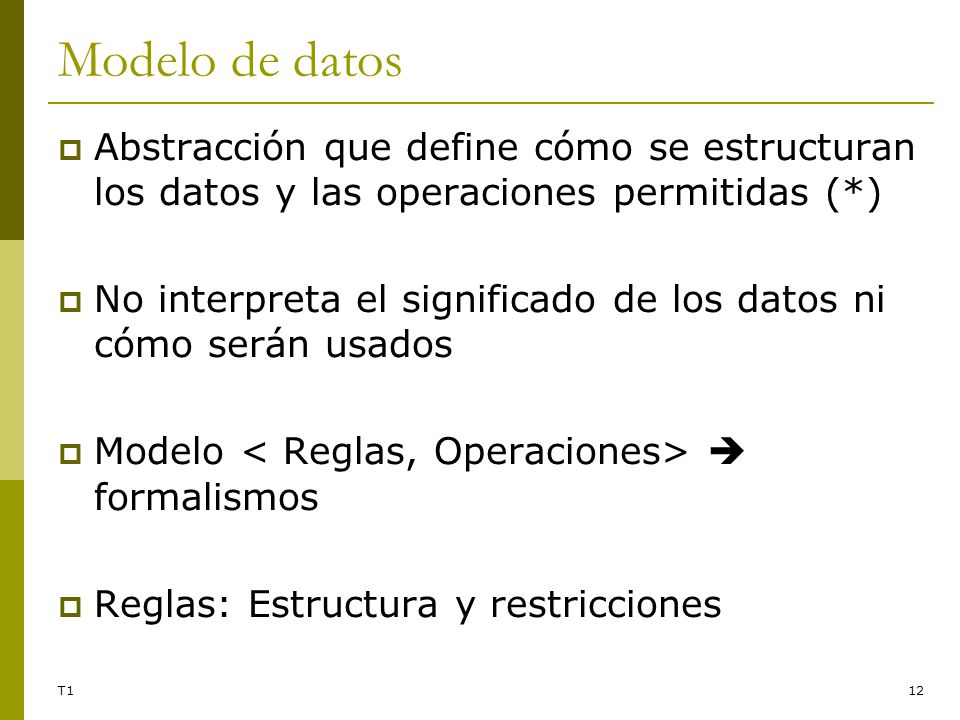

12 Modelo de datos Abstracción que define cómo se estructuran los datos y las operaciones permitidas (*) No interpreta el significado de los datos ni cómo serán usados Modelo < Reglas, Operaciones>  formalismos Reglas: Estructura y restricciones T1

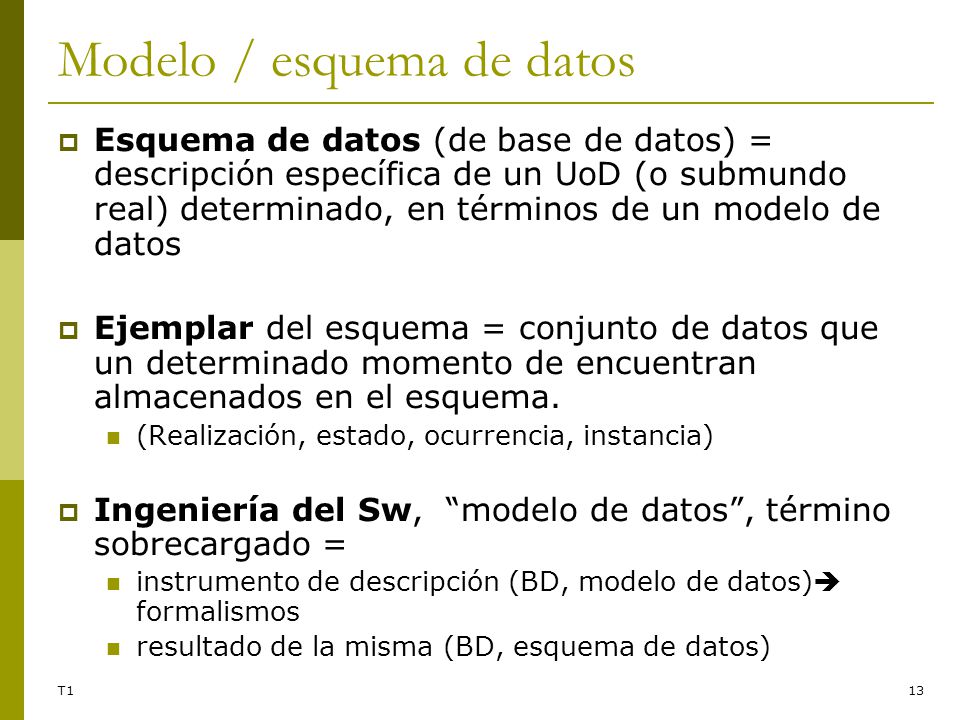

13 Modelo / esquema de datos
Esquema de datos (de base de datos) = descripción específica de un UoD (o submundo real) determinado, en términos de un modelo de datos Ejemplar del esquema = conjunto de datos que un determinado momento de encuentran almacenados en el esquema. (Realización, estado, ocurrencia, instancia) Ingeniería del Sw, “modelo de datos”, término sobrecargado = instrumento de descripción (BD, modelo de datos) formalismos resultado de la misma (BD, esquema de datos) T1

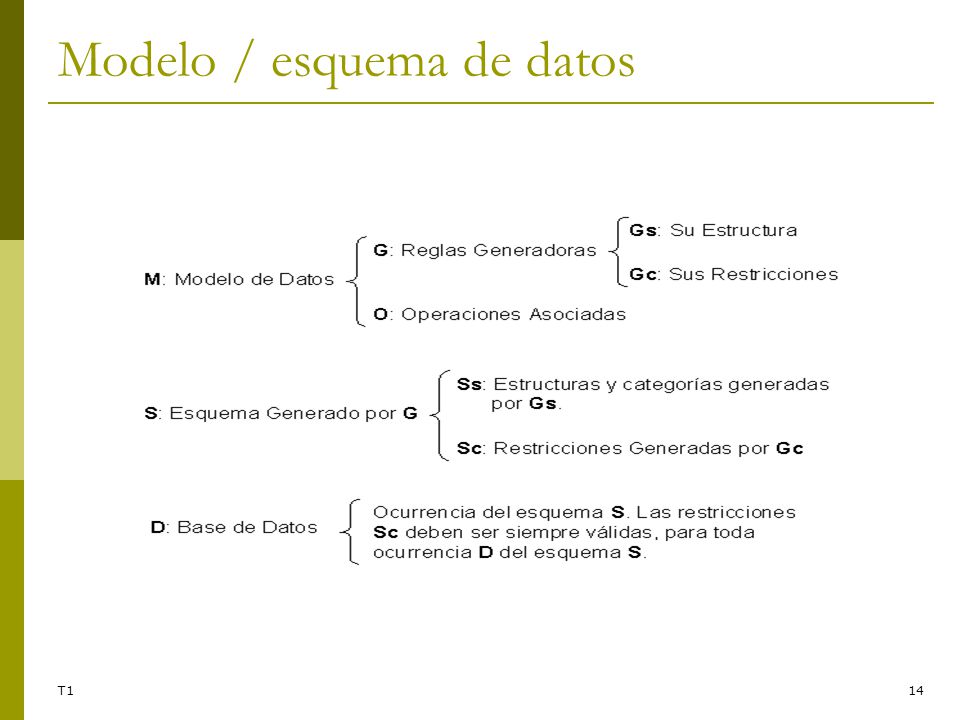

14 Modelo / esquema de datos

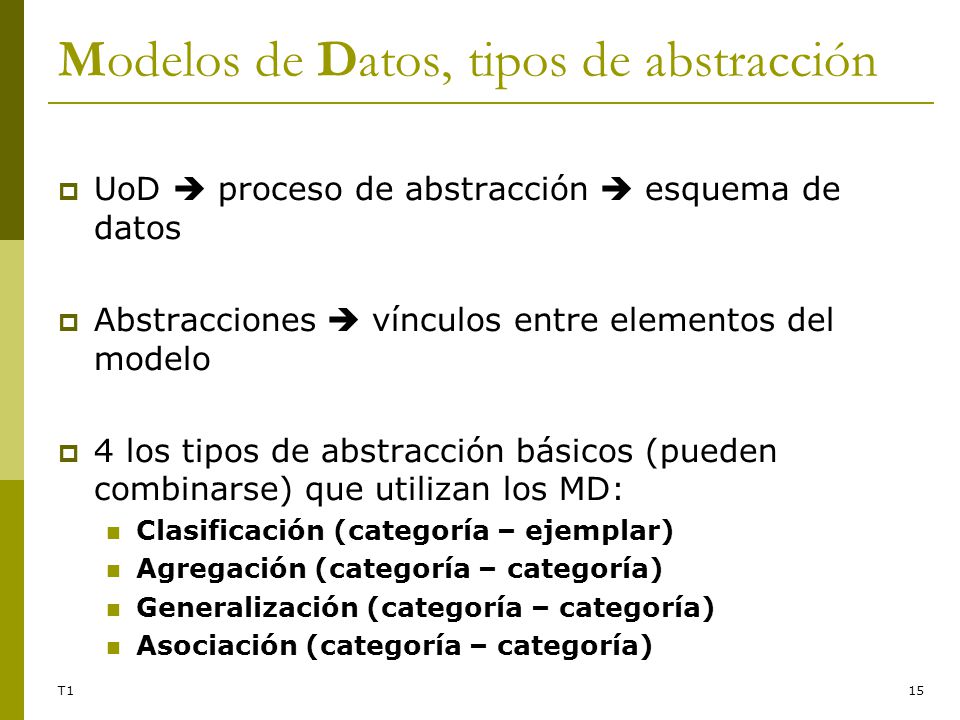

15 Modelos de Datos, tipos de abstracción
UoD  proceso de abstracción  esquema de datos Abstracciones  vínculos entre elementos del modelo 4 los tipos de abstracción básicos (pueden combinarse) que utilizan los MD: Clasificación (categoría – ejemplar) Agregación (categoría – categoría) Generalización (categoría – categoría) Asociación (categoría – categoría) T1

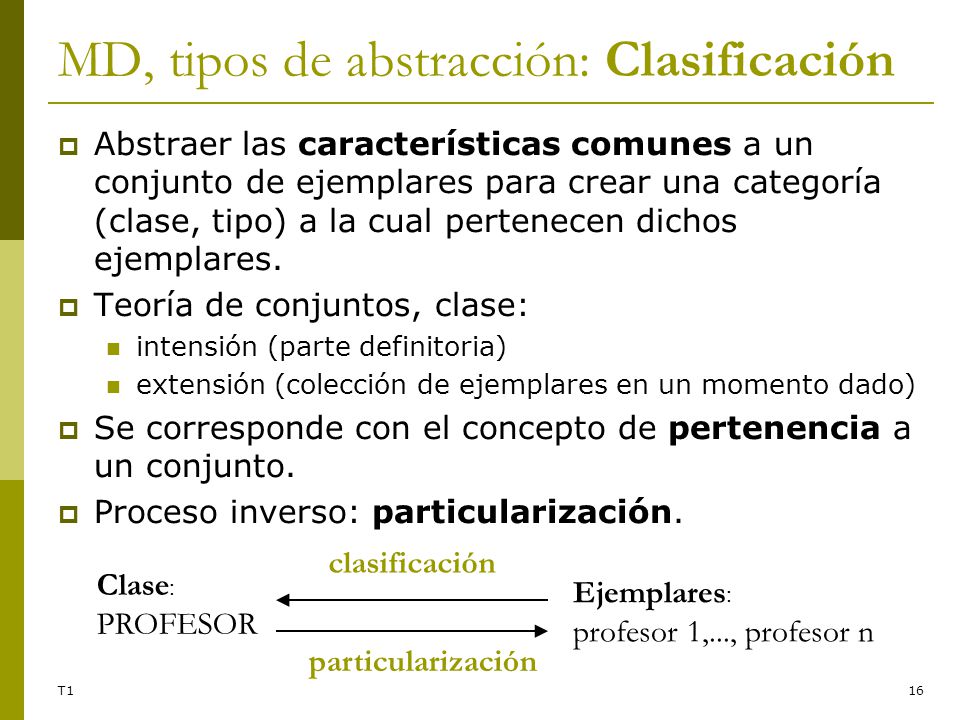

16 MD, tipos de abstracción: Clasificación
Abstraer las características comunes a un conjunto de ejemplares para crear una categoría (clase, tipo) a la cual pertenecen dichos ejemplares. Teoría de conjuntos, clase: intensión (parte definitoria) extensión (colección de ejemplares en un momento dado) Se corresponde con el concepto de pertenencia a un conjunto. Proceso inverso: particularización. Clase: PROFESOR Ejemplares: profesor 1,..., profesor n clasificación particularización T1

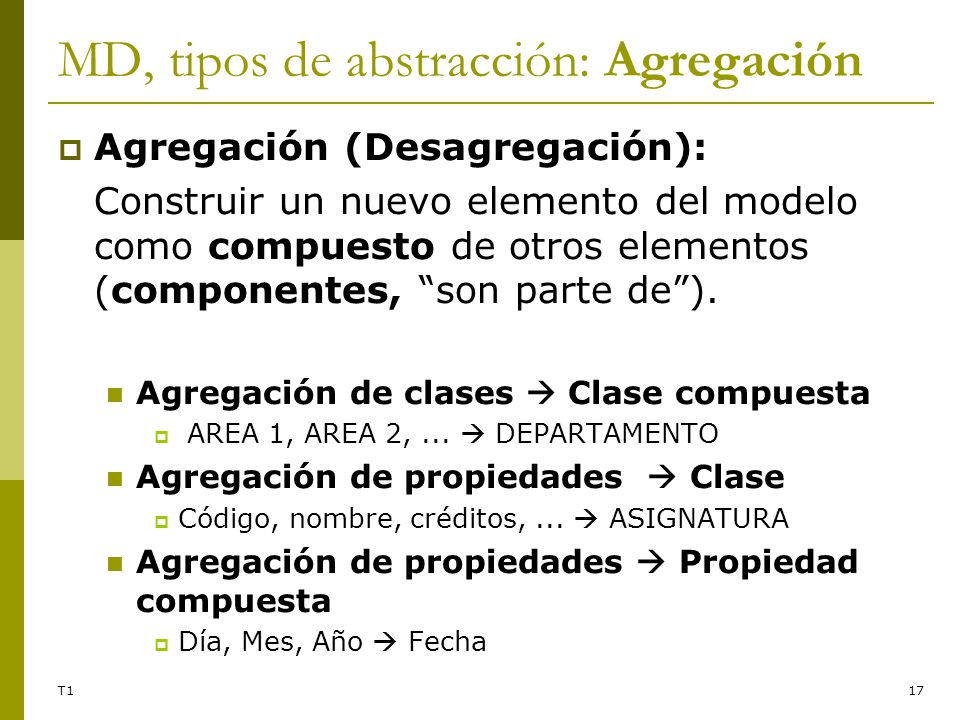

17 MD, tipos de abstracción: Agregación
Agregación (Desagregación): Construir un nuevo elemento del modelo como compuesto de otros elementos (componentes, “son parte de”). Agregación de clases  Clase compuesta AREA 1, AREA 2, ...  DEPARTAMENTO Agregación de propiedades  Clase Código, nombre, créditos, ...  ASIGNATURA Agregación de propiedades  Propiedad compuesta Día, Mes, Año  Fecha T1

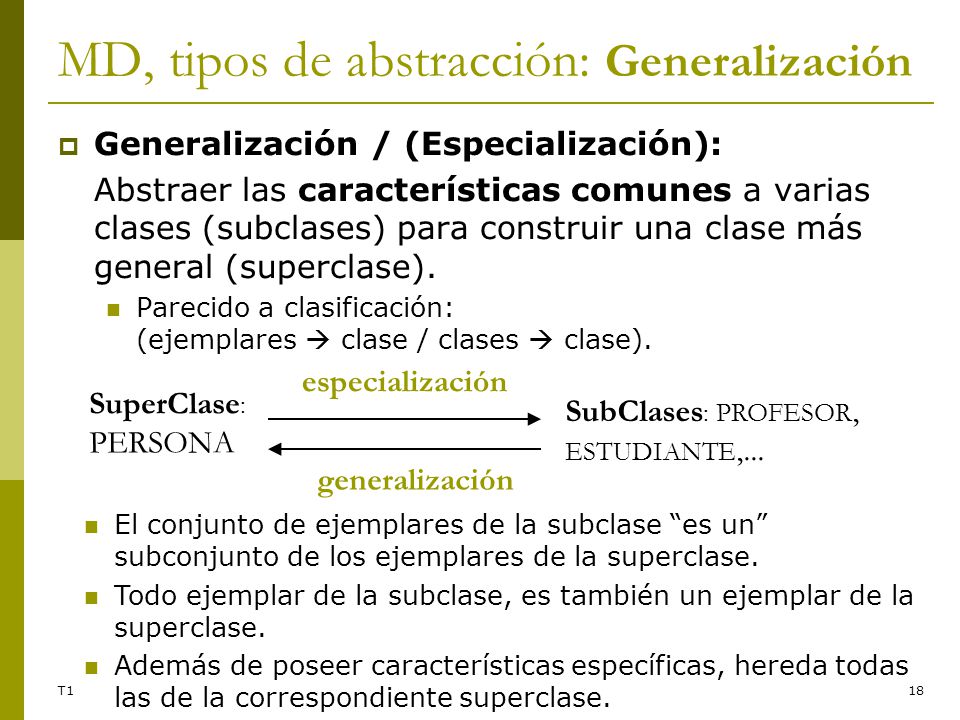

18 MD, tipos de abstracción: Generalización
Generalización / (Especialización): Abstraer las características comunes a varias clases (subclases) para construir una clase más general (superclase). Parecido a clasificación: (ejemplares  clase / clases  clase). SuperClase: PERSONA SubClases: PROFESOR, ESTUDIANTE,... especialización generalización El conjunto de ejemplares de la subclase “es un” subconjunto de los ejemplares de la superclase. Todo ejemplar de la subclase, es también un ejemplar de la superclase. Además de poseer características específicas, hereda todas las de la correspondiente superclase. T1

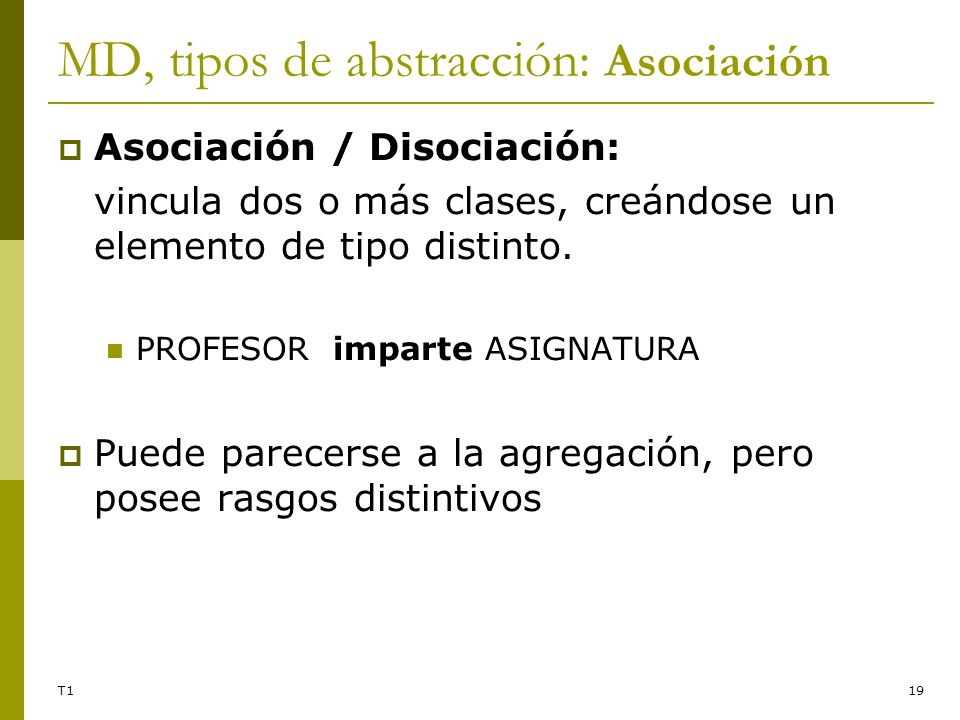

19 MD, tipos de abstracción: Asociación
Asociación / Disociación: vincula dos o más clases, creándose un elemento de tipo distinto. PROFESOR imparte ASIGNATURA Puede parecerse a la agregación, pero posee rasgos distintivos T1

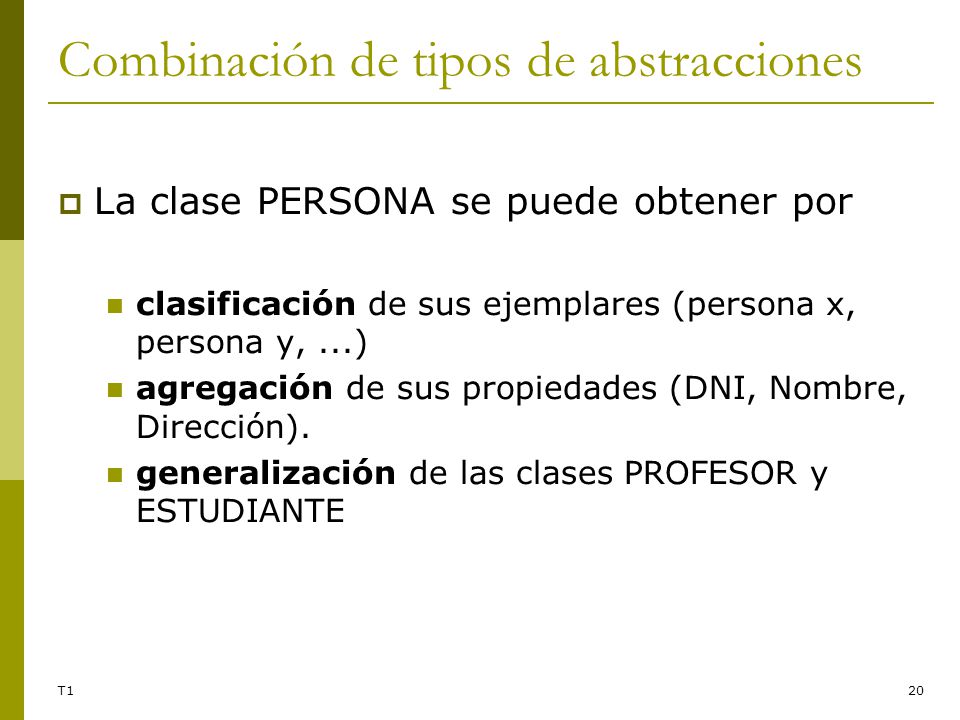

20 Combinación de tipos de abstracciones
La clase PERSONA se puede obtener por clasificación de sus ejemplares (persona x, persona y, ...) agregación de sus propiedades (DNI, Nombre, Dirección). generalización de las clases PROFESOR y ESTUDIANTE T1

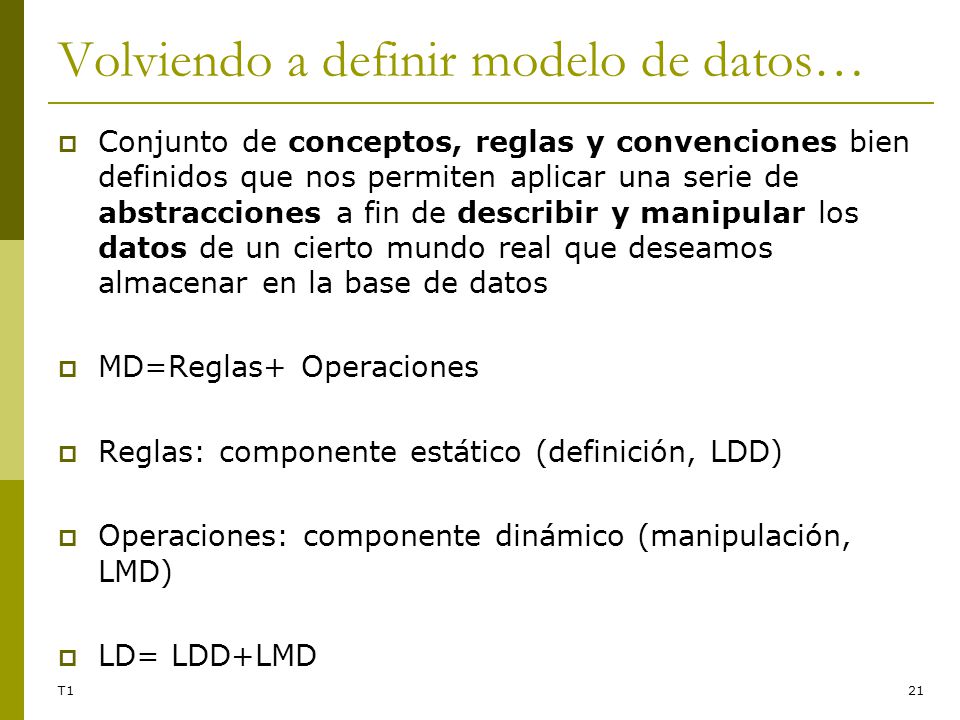

21 Volviendo a definir modelo de datos…
Conjunto de conceptos, reglas y convenciones bien definidos que nos permiten aplicar una serie de abstracciones a fin de describir y manipular los datos de un cierto mundo real que deseamos almacenar en la base de datos MD=Reglas+ Operaciones Reglas: componente estático (definición, LDD) Operaciones: componente dinámico (manipulación, LMD) LD= LDD+LMD T1

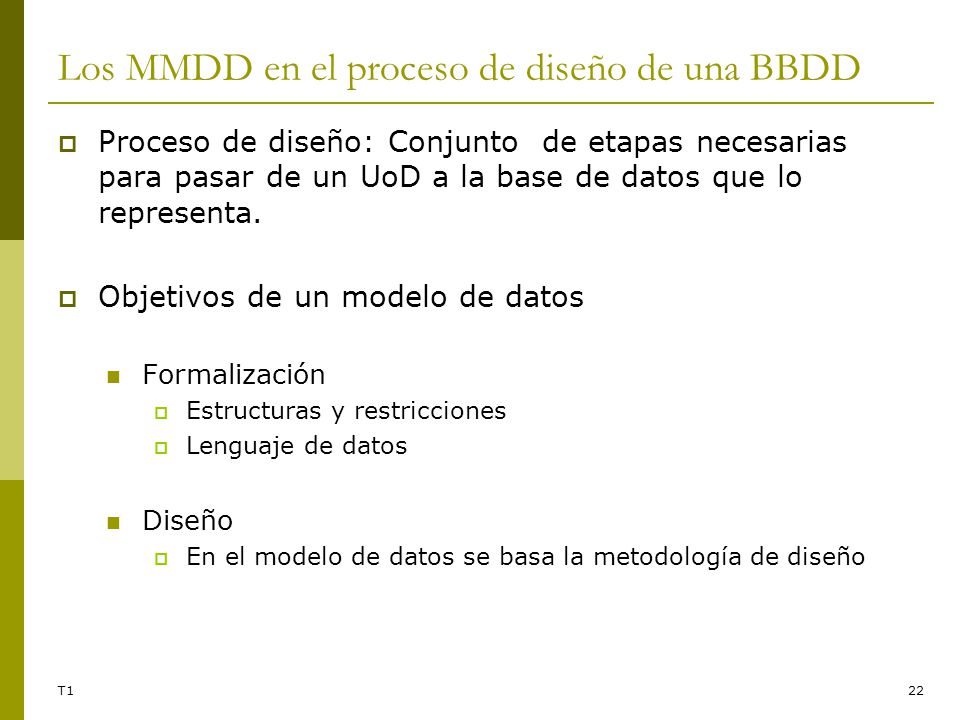

22 Los MMDD en el proceso de diseño de una BBDD
Proceso de diseño: Conjunto de etapas necesarias para pasar de un UoD a la base de datos que lo representa. Objetivos de un modelo de datos Formalización Estructuras y restricciones Lenguaje de datos Diseño En el modelo de datos se basa la metodología de diseño T1

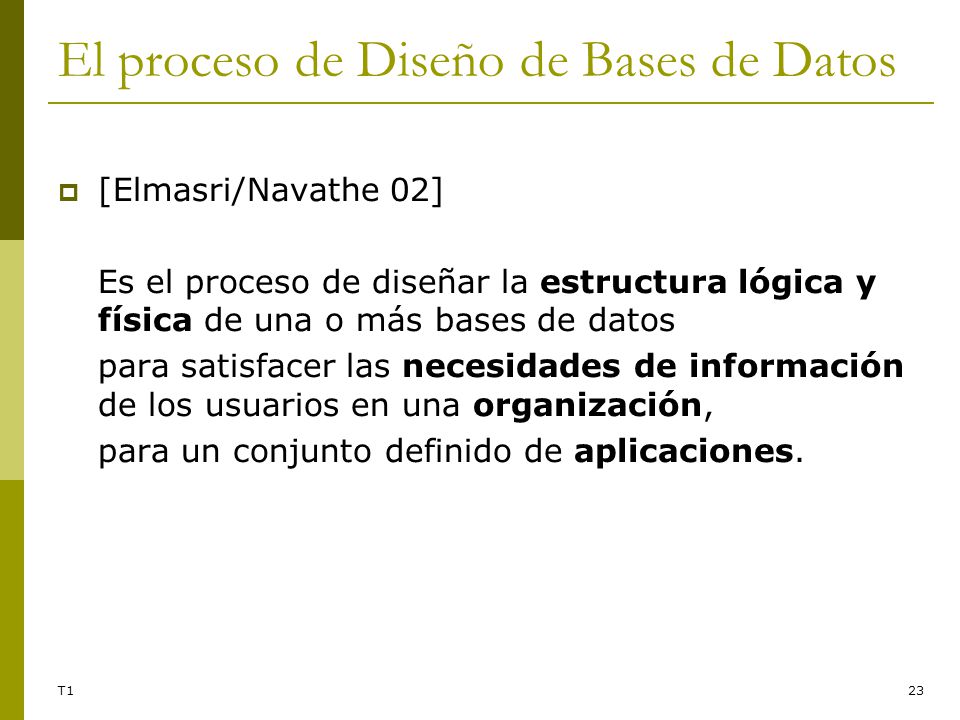

23 El proceso de Diseño de Bases de Datos
[Elmasri/Navathe 02] Es el proceso de diseñar la estructura lógica y física de una o más bases de datos para satisfacer las necesidades de información de los usuarios en una organización, para un conjunto definido de aplicaciones. T1

24 El proceso de Diseño de Bases de Datos
Los objetivos del diseño de BD: satisfacer requisitos de contenido de información de usuarios y aplicaciones proporcionar una estructuración de los datos natural y fácil de entender soportar los requisitos de procesamiento y objetivos de rendimiento como tiempo de respuesta, tiempo de procesamiento, espacio de almacenamiento... conseguir un esquema flexible de BD, es decir tal que sea posible modificarlo (como consecuencia de cambios en los requisitos del sistema) fácilmente una vez implementada la BD T1

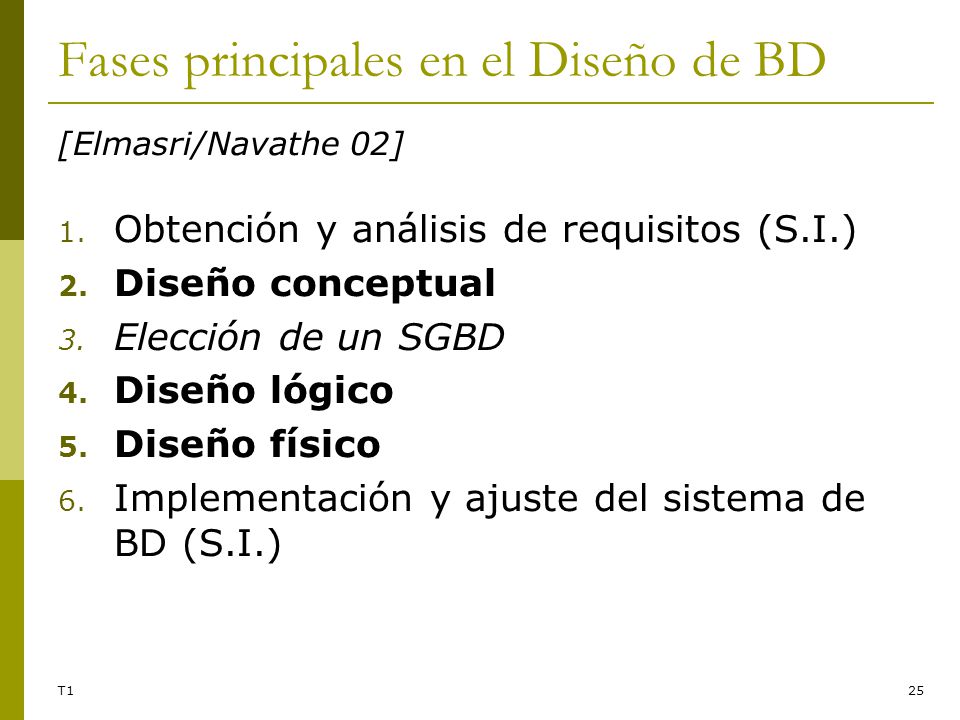

25 Fases principales en el Diseño de BD
[Elmasri/Navathe 02] Obtención y análisis de requisitos (S.I.) Diseño conceptual Elección de un SGBD Diseño lógico Diseño físico Implementación y ajuste del sistema de BD (S.I.) T1

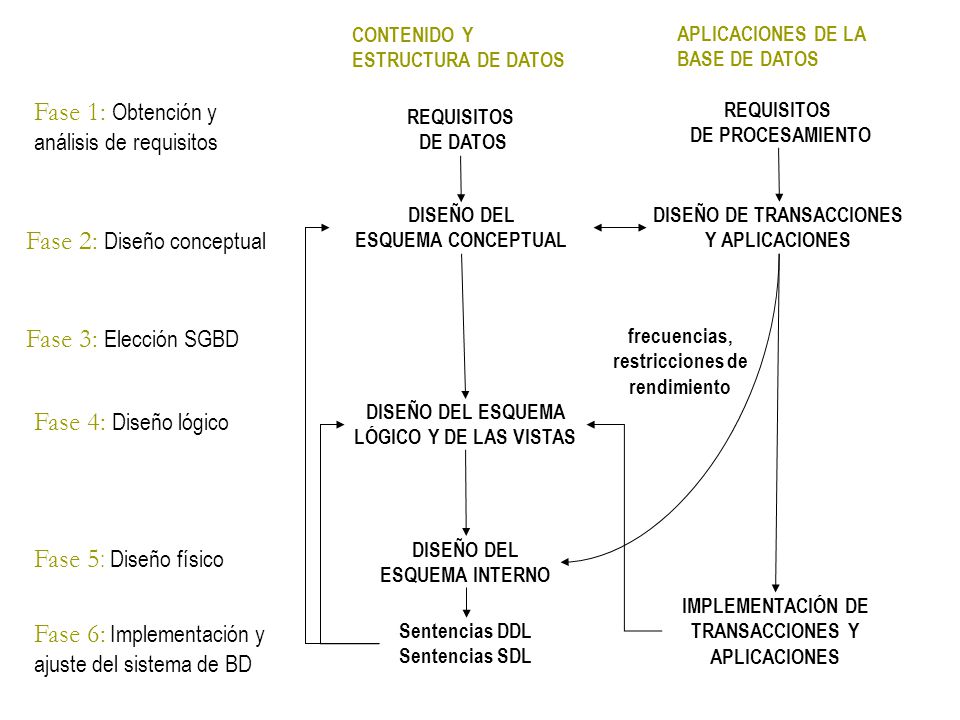

26 Fase 1: Obtención y análisis de requisitos
CONTENIDO Y ESTRUCTURA DE DATOS APLICACIONES DE LA BASE DE DATOS Fase 1: Obtención y análisis de requisitos REQUISITOS DE PROCESAMIENTO REQUISITOS DE DATOS DISEÑO DEL ESQUEMA CONCEPTUAL DISEÑO DE TRANSACCIONES Y APLICACIONES Fase 2: Diseño conceptual Fase 3: Elección SGBD frecuencias, restricciones de rendimiento DISEÑO DEL ESQUEMA LÓGICO Y DE LAS VISTAS Fase 4: Diseño lógico Fase 5: Diseño físico DISEÑO DEL ESQUEMA INTERNO IMPLEMENTACIÓN DE TRANSACCIONES Y APLICACIONES Fase 6: Implementación y ajuste del sistema de BD Sentencias DDL Sentencias SDL

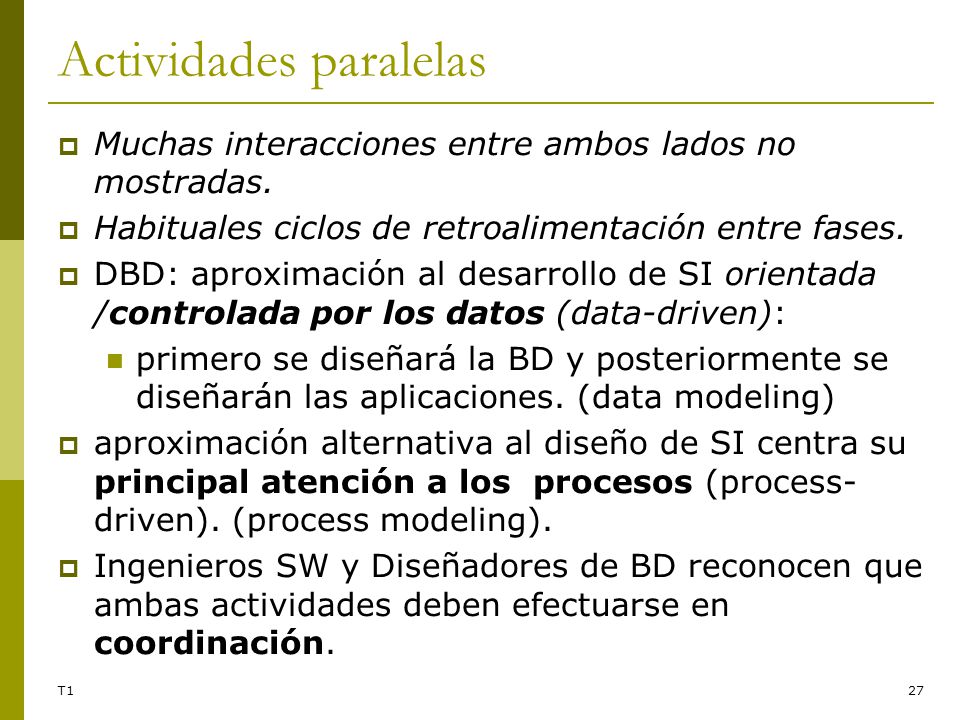

27 Actividades paralelas
Muchas interacciones entre ambos lados no mostradas. Habituales ciclos de retroalimentación entre fases. DBD: aproximación al desarrollo de SI orientada /controlada por los datos (data-driven): primero se diseñará la BD y posteriormente se diseñarán las aplicaciones. (data modeling) aproximación alternativa al diseño de SI centra su principal atención a los procesos (process-driven). (process modeling). Ingenieros SW y Diseñadores de BD reconocen que ambas actividades deben efectuarse en coordinación. T1

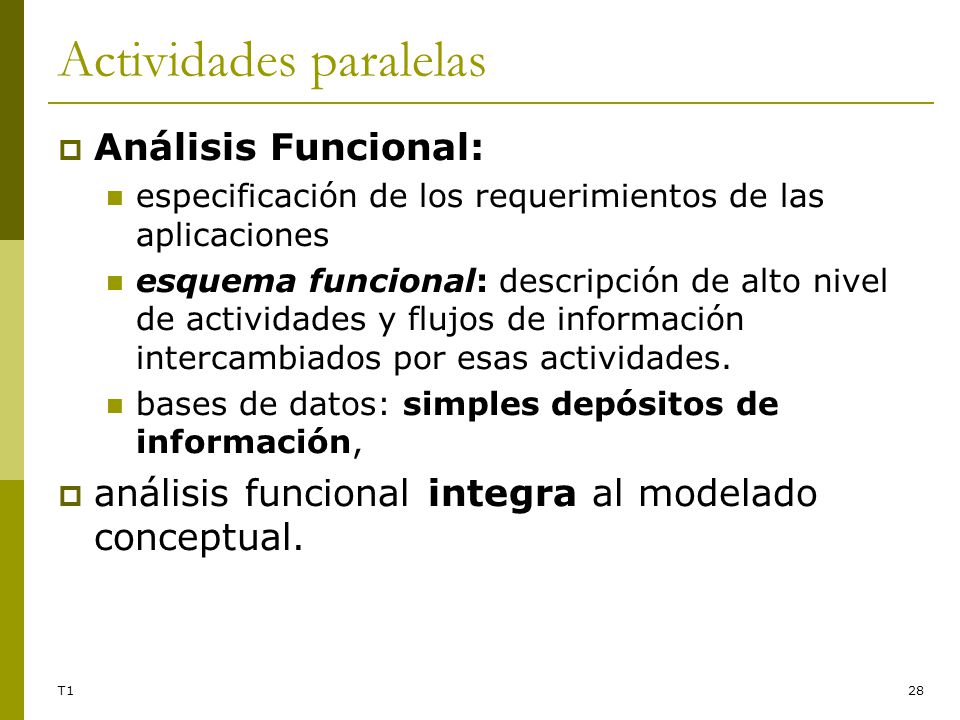

28 Actividades paralelas
Análisis Funcional: especificación de los requerimientos de las aplicaciones esquema funcional: descripción de alto nivel de actividades y flujos de información intercambiados por esas actividades. bases de datos: simples depósitos de información, análisis funcional integra al modelado conceptual. T1

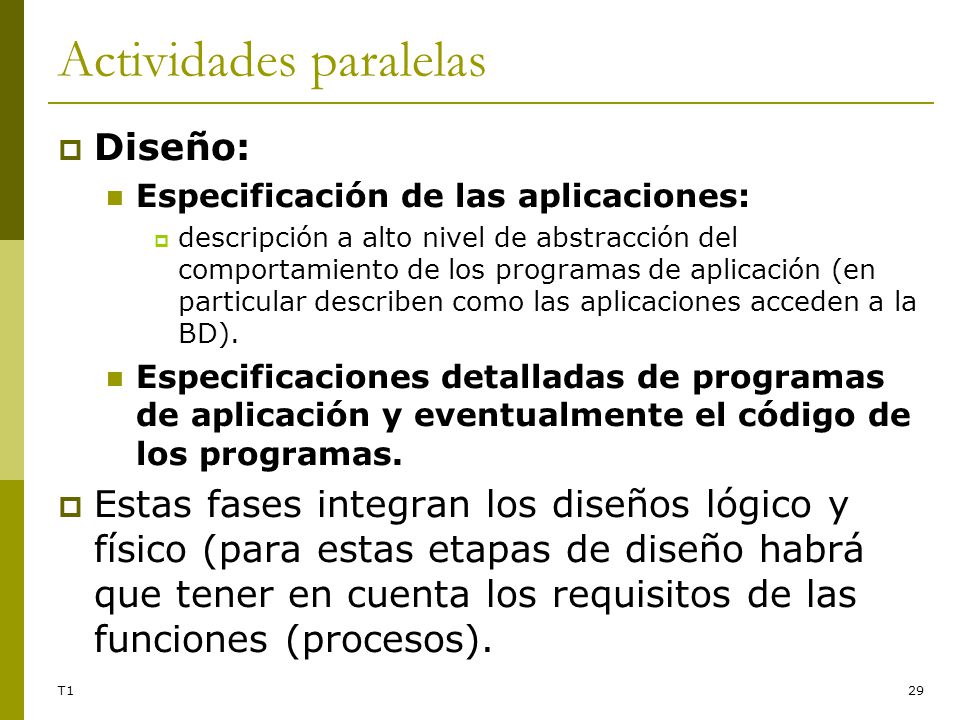

29 Actividades paralelas
Diseño: Especificación de las aplicaciones: descripción a alto nivel de abstracción del comportamiento de los programas de aplicación (en particular describen como las aplicaciones acceden a la BD). Especificaciones detalladas de programas de aplicación y eventualmente el código de los programas. Estas fases integran los diseños lógico y físico (para estas etapas de diseño habrá que tener en cuenta los requisitos de las funciones (procesos). T1

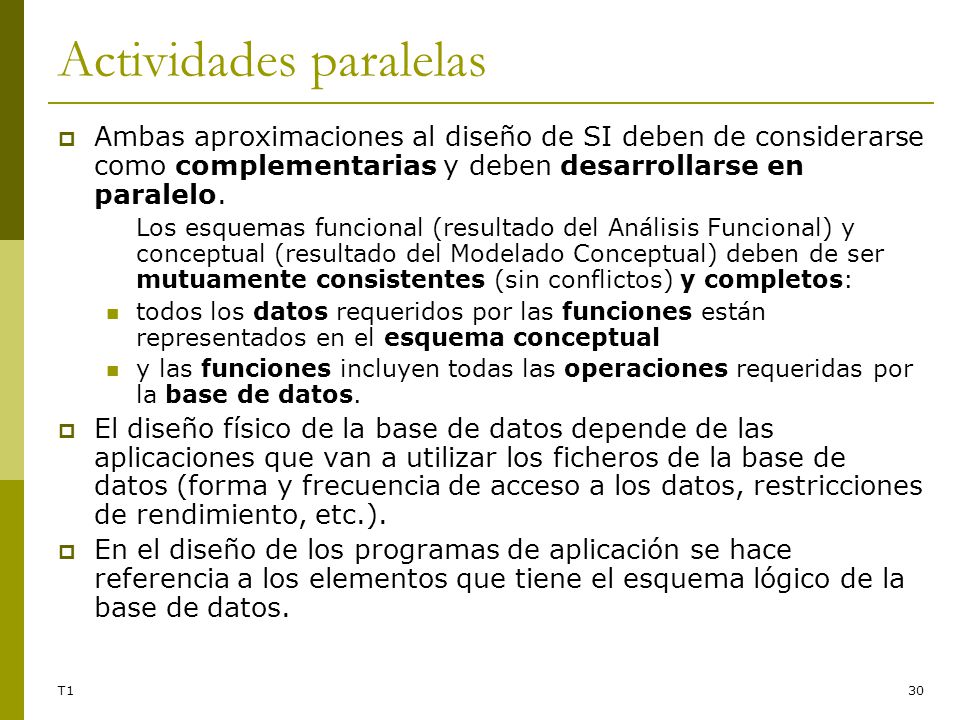

30 Actividades paralelas
Ambas aproximaciones al diseño de SI deben de considerarse como complementarias y deben desarrollarse en paralelo. Los esquemas funcional (resultado del Análisis Funcional) y conceptual (resultado del Modelado Conceptual) deben de ser mutuamente consistentes (sin conflictos) y completos: todos los datos requeridos por las funciones están representados en el esquema conceptual y las funciones incluyen todas las operaciones requeridas por la base de datos. El diseño físico de la base de datos depende de las aplicaciones que van a utilizar los ficheros de la base de datos (forma y frecuencia de acceso a los datos, restricciones de rendimiento, etc.). En el diseño de los programas de aplicación se hace referencia a los elementos que tiene el esquema lógico de la base de datos. T1

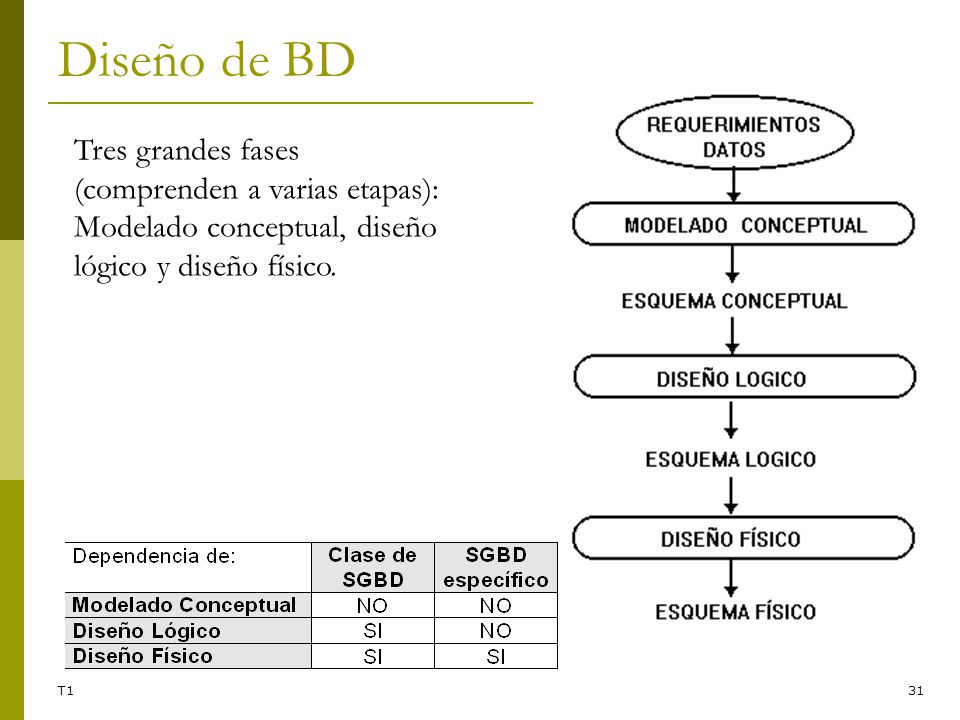

31 Diseño de BD Tres grandes fases (comprenden a varias etapas): Modelado conceptual, diseño lógico y diseño físico. T1

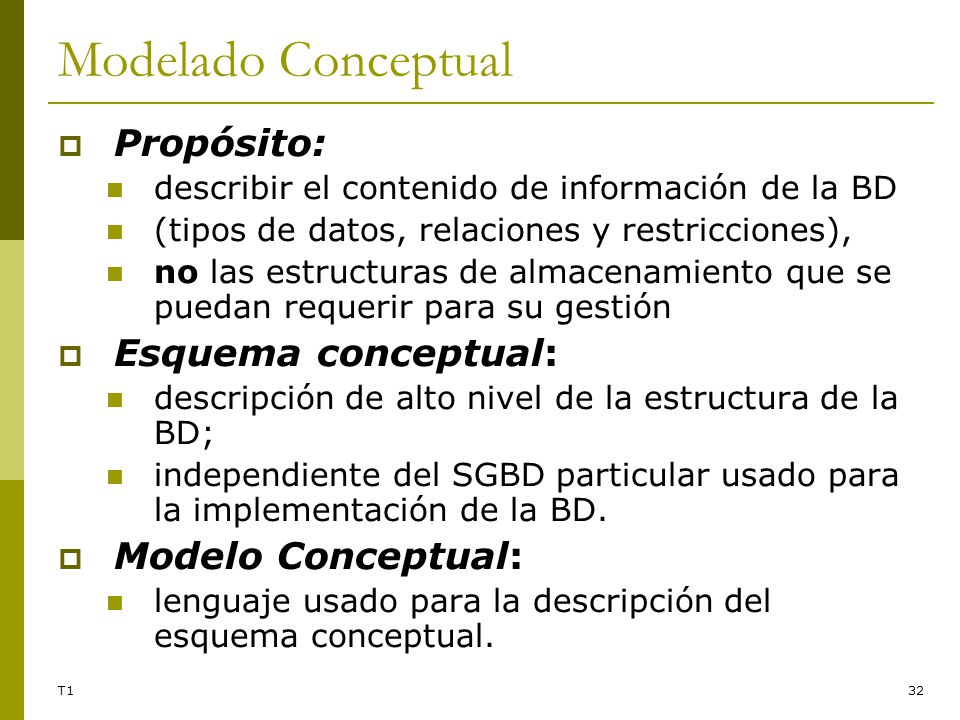

32 Modelado Conceptual Propósito: Esquema conceptual: Modelo Conceptual:
describir el contenido de información de la BD (tipos de datos, relaciones y restricciones), no las estructuras de almacenamiento que se puedan requerir para su gestión Esquema conceptual: descripción de alto nivel de la estructura de la BD; independiente del SGBD particular usado para la implementación de la BD. Modelo Conceptual: lenguaje usado para la descripción del esquema conceptual. T1

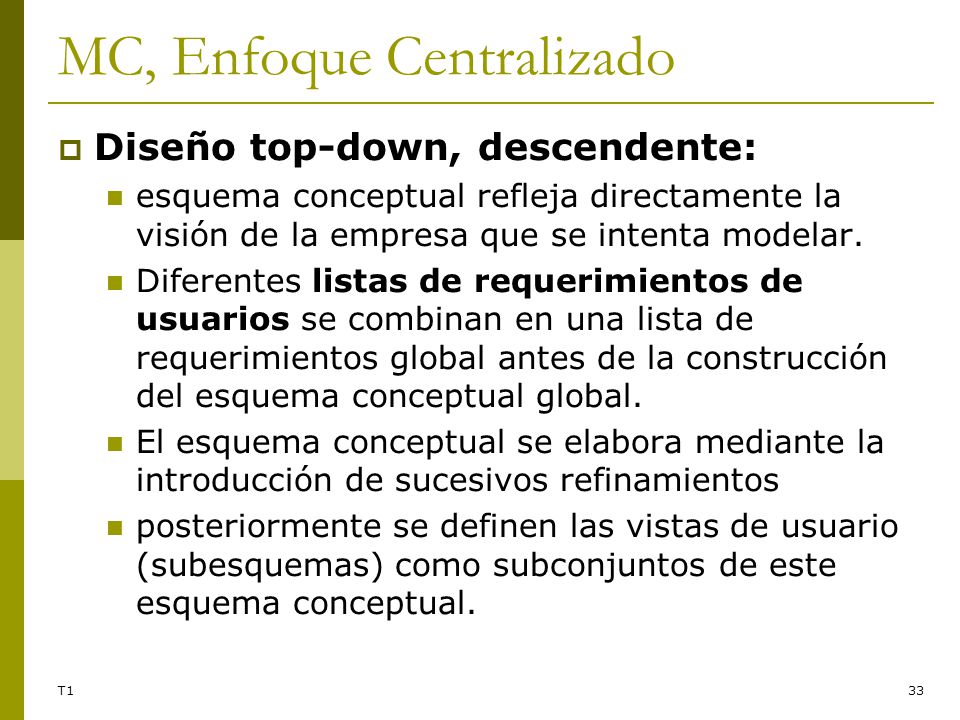

33 MC, Enfoque Centralizado
Diseño top-down, descendente: esquema conceptual refleja directamente la visión de la empresa que se intenta modelar. Diferentes listas de requerimientos de usuarios se combinan en una lista de requerimientos global antes de la construcción del esquema conceptual global. El esquema conceptual se elabora mediante la introducción de sucesivos refinamientos posteriormente se definen las vistas de usuario (subesquemas) como subconjuntos de este esquema conceptual. T1

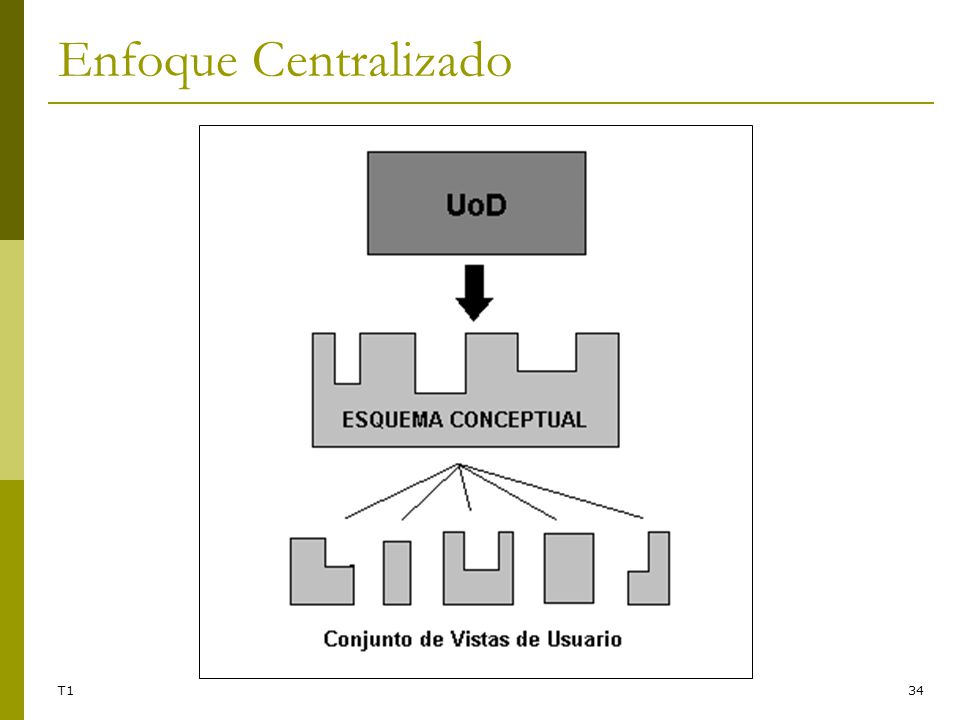

34 Enfoque Centralizado T1

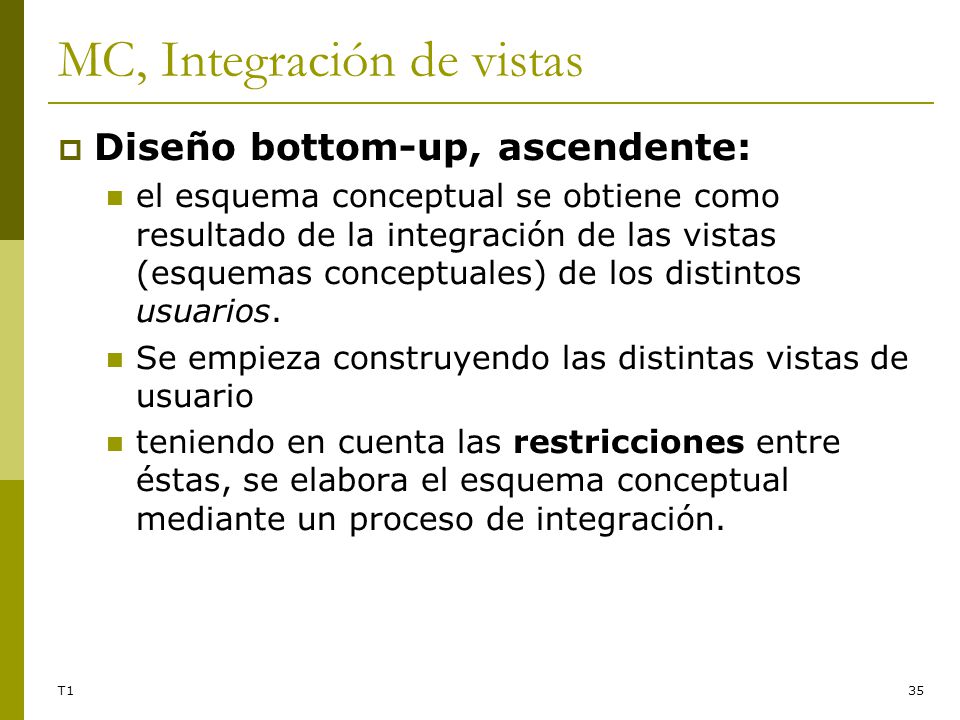

35 MC, Integración de vistas
Diseño bottom-up, ascendente: el esquema conceptual se obtiene como resultado de la integración de las vistas (esquemas conceptuales) de los distintos usuarios. Se empieza construyendo las distintas vistas de usuario teniendo en cuenta las restricciones entre éstas, se elabora el esquema conceptual mediante un proceso de integración. T1

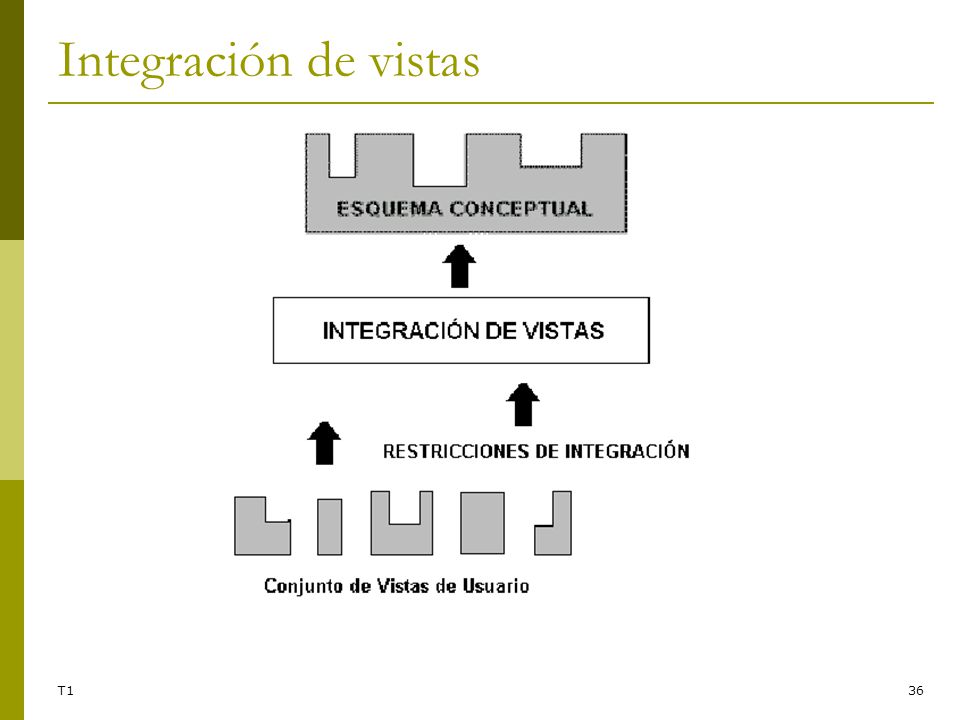

36 Integración de vistas T1

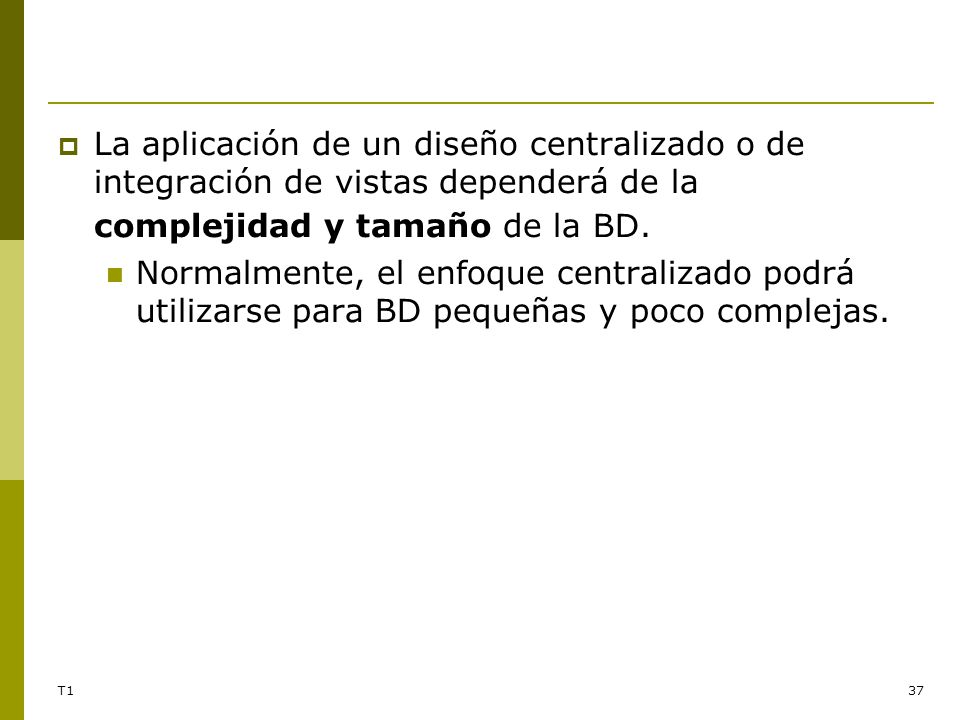

37 La aplicación de un diseño centralizado o de integración de vistas dependerá de la complejidad y tamaño de la BD. Normalmente, el enfoque centralizado podrá utilizarse para BD pequeñas y poco complejas. T1

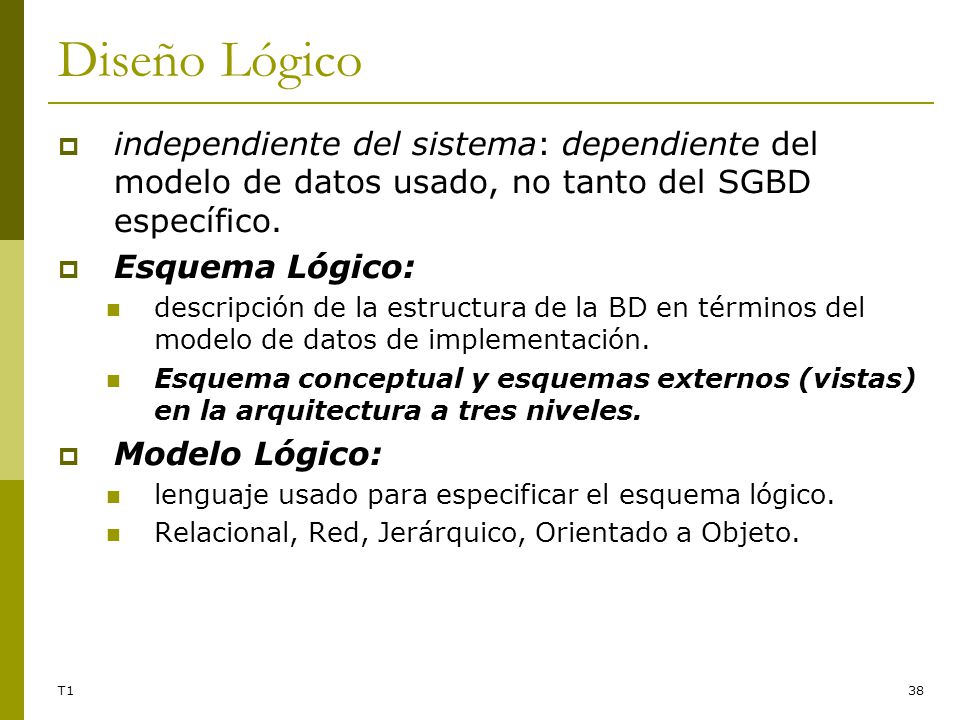

38 Diseño Lógico independiente del sistema: dependiente del modelo de datos usado, no tanto del SGBD específico. Esquema Lógico: descripción de la estructura de la BD en términos del modelo de datos de implementación. Esquema conceptual y esquemas externos (vistas) en la arquitectura a tres niveles. Modelo Lógico: lenguaje usado para especificar el esquema lógico. Relacional, Red, Jerárquico, Orientado a Objeto. T1

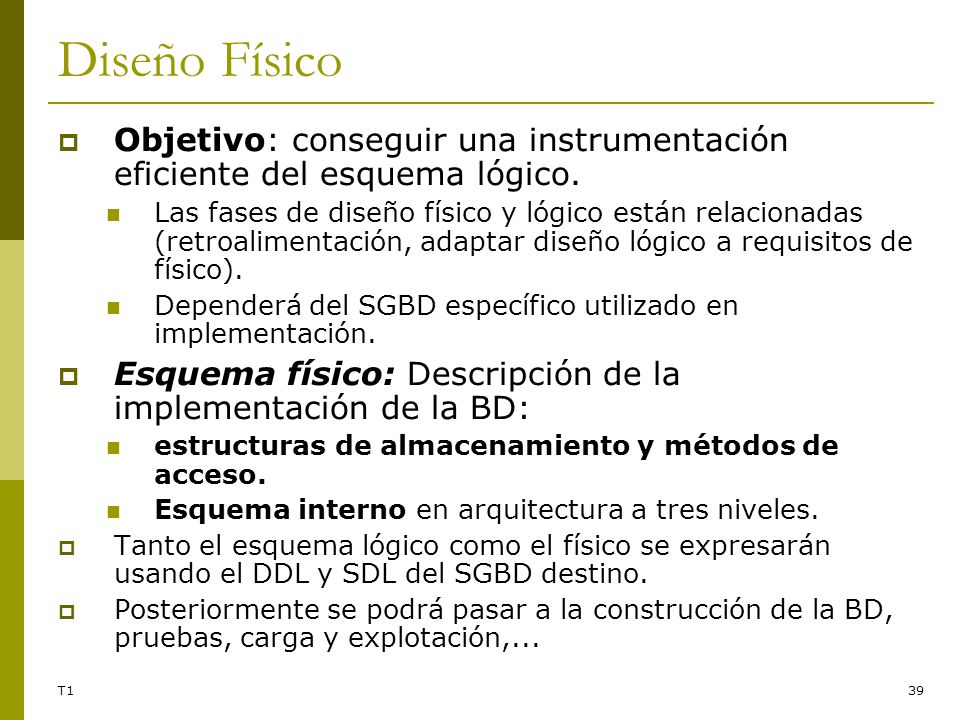

39 Diseño Físico Objetivo: conseguir una instrumentación eficiente del esquema lógico. Las fases de diseño físico y lógico están relacionadas (retroalimentación, adaptar diseño lógico a requisitos de físico). Dependerá del SGBD específico utilizado en implementación. Esquema físico: Descripción de la implementación de la BD: estructuras de almacenamiento y métodos de acceso. Esquema interno en arquitectura a tres niveles. Tanto el esquema lógico como el físico se expresarán usando el DDL y SDL del SGBD destino. Posteriormente se podrá pasar a la construcción de la BD, pruebas, carga y explotación,... T1

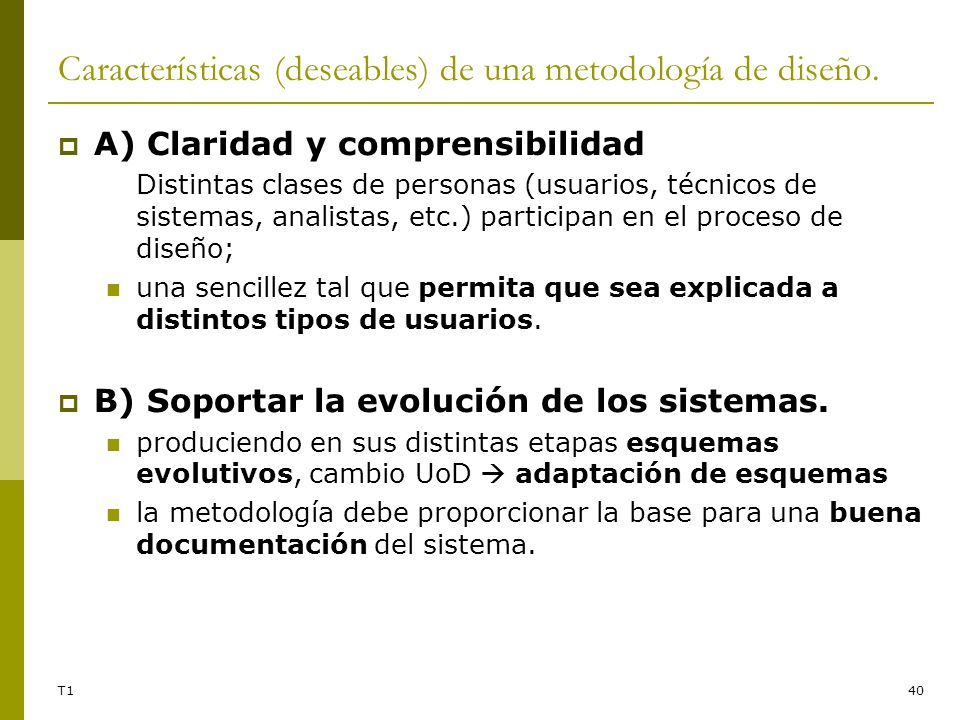

40 Características (deseables) de una metodología de diseño.
A) Claridad y comprensibilidad Distintas clases de personas (usuarios, técnicos de sistemas, analistas, etc.) participan en el proceso de diseño; una sencillez tal que permita que sea explicada a distintos tipos de usuarios. B) Soportar la evolución de los sistemas. produciendo en sus distintas etapas esquemas evolutivos, cambio UoD  adaptación de esquemas la metodología debe proporcionar la base para una buena documentación del sistema. T1

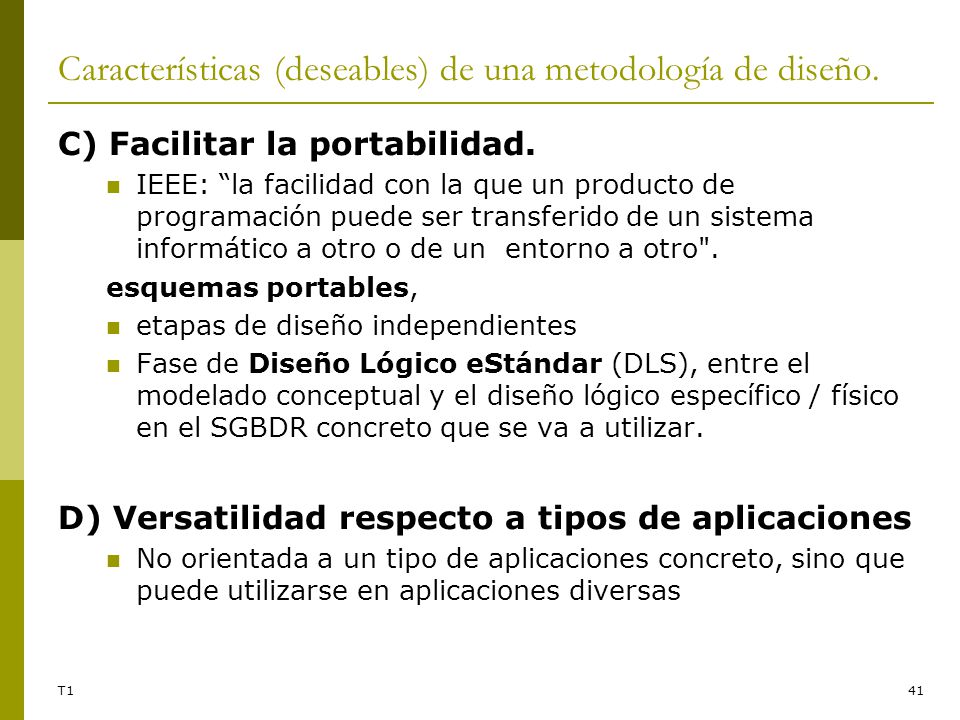

41 Características (deseables) de una metodología de diseño.
C) Facilitar la portabilidad. IEEE: “la facilidad con la que un producto de programación puede ser transferido de un sistema informático a otro o de un entorno a otro". esquemas portables, etapas de diseño independientes Fase de Diseño Lógico eStándar (DLS), entre el modelado conceptual y el diseño lógico específico / físico en el SGBDR concreto que se va a utilizar. D) Versatilidad respecto a tipos de aplicaciones No orientada a un tipo de aplicaciones concreto, sino que puede utilizarse en aplicaciones diversas T1

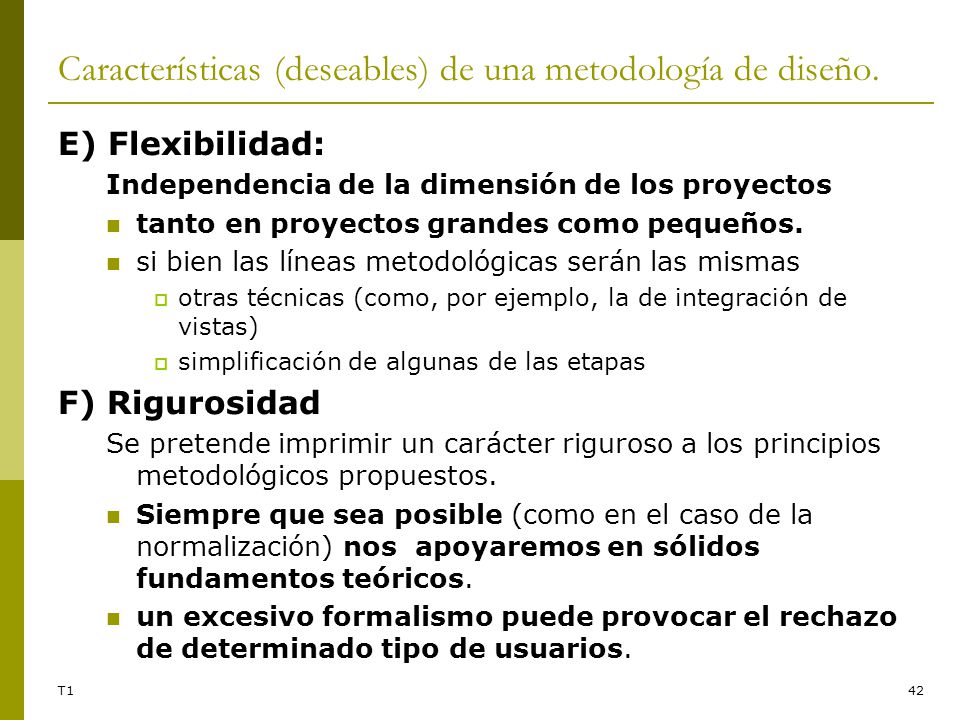

42 Características (deseables) de una metodología de diseño.
E) Flexibilidad: Independencia de la dimensión de los proyectos tanto en proyectos grandes como pequeños. si bien las líneas metodológicas serán las mismas otras técnicas (como, por ejemplo, la de integración de vistas) simplificación de algunas de las etapas F) Rigurosidad Se pretende imprimir un carácter riguroso a los principios metodológicos propuestos. Siempre que sea posible (como en el caso de la normalización) nos apoyaremos en sólidos fundamentos teóricos. un excesivo formalismo puede provocar el rechazo de determinado tipo de usuarios. T1

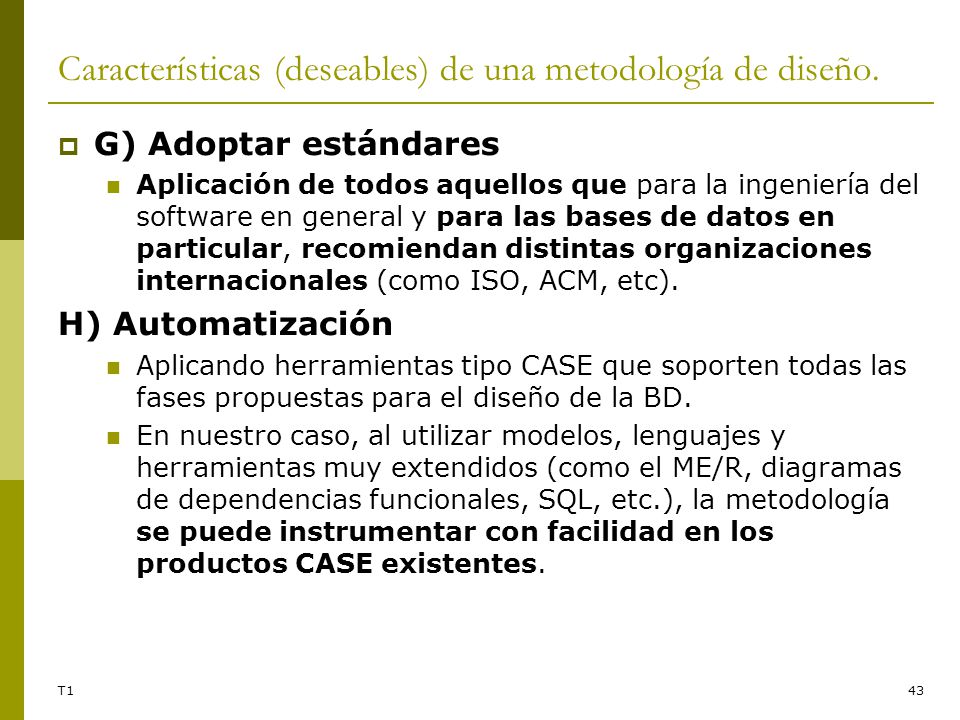

43 Características (deseables) de una metodología de diseño.
G) Adoptar estándares Aplicación de todos aquellos que para la ingeniería del software en general y para las bases de datos en particular, recomiendan distintas organizaciones internacionales (como ISO, ACM, etc). H) Automatización Aplicando herramientas tipo CASE que soporten todas las fases propuestas para el diseño de la BD. En nuestro caso, al utilizar modelos, lenguajes y herramientas muy extendidos (como el ME/R, diagramas de dependencias funcionales, SQL, etc.), la metodología se puede instrumentar con facilidad en los productos CASE existentes. T1

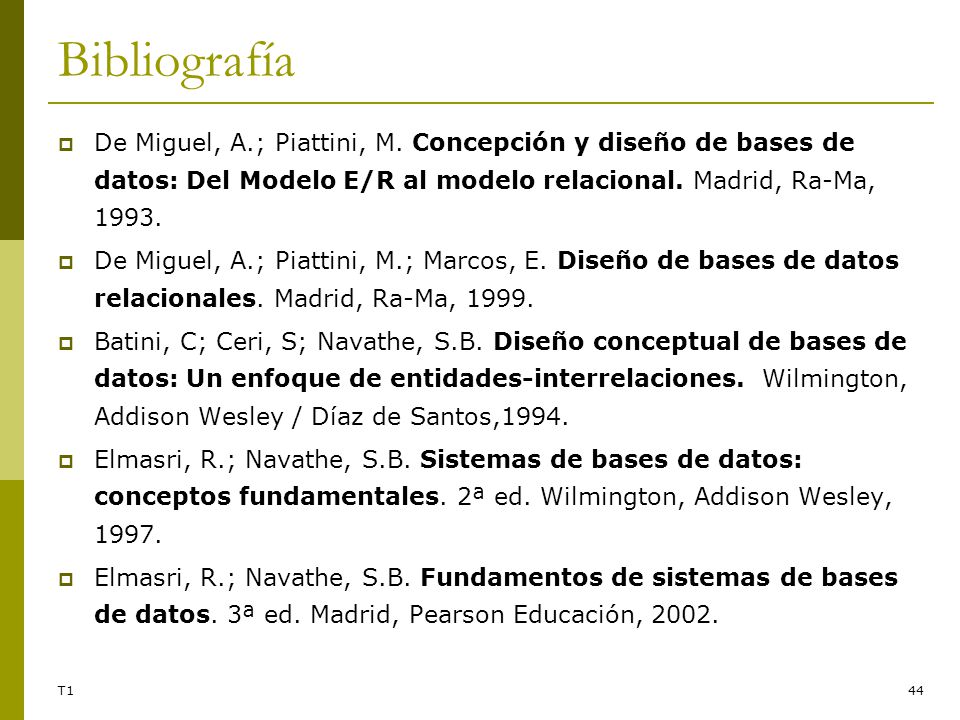

44 Bibliografía De Miguel, A.; Piattini, M. Concepción y diseño de bases de datos: Del Modelo E/R al modelo relacional. Madrid, Ra-Ma, 1993. De Miguel, A.; Piattini, M.; Marcos, E. Diseño de bases de datos relacionales. Madrid, Ra-Ma, 1999. Batini, C; Ceri, S; Navathe, S.B. Diseño conceptual de bases de datos: Un enfoque de entidades-interrelaciones. Wilmington, Addison Wesley / Díaz de Santos,1994. Elmasri, R.; Navathe, S.B. Sistemas de bases de datos: conceptos fundamentales. 2ª ed. Wilmington, Addison Wesley, 1997. Elmasri, R.; Navathe, S.B. Fundamentos de sistemas de bases de datos. 3ª ed. Madrid, Pearson Educación, 2002. T1
