1 1 Cartografía

2 2 ES LA CIENCIA Y EL ARTE DE PRESENTAR INFORMACIÓN MEDIANTE MAPAS

3 3

4 4

5 Resoluci ó n del mapa La resoluci ó n de un mapa se define como: el tama ñ o de la entidad m á s peque ñ a que puede representarse en la superficie Precisi ó n del mapa La precisi ó n de un mapa no depende de su escala. Depende de la precisi ó n de los datos originales utilizados al generar el mapa, con qu é precisi ó n los datos fuente han sido transferidos al mapa

6 6

7 7

8 Escalas de análisis 8 Espacio Tiempo

9 Escalas espaciales Local < 1m 2 -100 m 2, depende del tamaño de la unidad de estudio Paisaje 0.1-10000 Ha Regional 1000-100000 Ha Continental Global 9

10 Escalas temporales Actuales Meses, días, horas Estaciones Ciclos anuales y plurianuales Décadas Centurias Milenios Geológicas Períodos Epocas Eras 10

11 Mapas de factores ambientales 11  Cómo es su acción espacial: globales vs. locales  Cómo es su representación temporal: instantáneas, intervalos, acumulativas  Indicadores de la variable  Cómo es su medición: directa, indirecta, o índices.

12 12 Macrovariable o factor Variables ambientales Indicadores ClimaTemperaturaTemperatura media anual Temperatura maxima absoluta mensual Temperatura mínima histórica Fecha de primer helada Amplitud termica diaria Isotermas de verano PrecipitaciónPrecipitación acumulada mensual Número días sin lluvia Precipitación anual mm de lluvia caidos por lluvia mm de lluvia caidos por hora Isohietas Presión atmósferica Presion atmosferica media anual Días con determinada dirección del viento Isobaras de julio Frentes frios

13 13

14 14

15 Mapa base Mapa de referencia para ubicar (espacializar) los elementos ambientales seleccionados cuando éstos no están georeferenciados. Mapa de fondo para facilitar la comprensión y extracción de información de un mapa 15

16 16

17 17

18 18 Simbolización: Codificación visual de las diferencias y similitudes de información La elección de los símbolos toma en cuenta condicionantes fisiológicos y sicológicos de interpretación de la información visual para facilitar la interpretación

19 19

20 20

21 21 Escalas de medición CUALITATIVAS:  BINARIO  NOMINAL (CATEGÓRICO O CODIFICADO)  ORDINAL (INTERVALOS O DISTANCIAS DESIGUALES) CUANTITATIVAS:  INTERVALO (INTERVALOS O DISTANCIAS IGUALES)  RACIONAL

22 22

23 23

24 24

25 25

26 26

27 27 Isobatas: líneas de igual profundidad

28 28

29 29

30 30

31 31

32 32

33 33

34 Elementos gráficos presentes en el mapa 34

35 TIPOS DE MAPAS SEGÚN ESCALA: PEQUEÑA, MEDIA, GRANDE SEGÚN SU FUNCIÓN: REFERENCIA GENERAL, CARTAS TOPOGRÁFICAS, TEMÁTICOS SEGÚN SU PROPÓSITO ESPECIAL: SUELOS, VEGETACIÓN, DIVISIÓN POLÍTICA, ETC

36 Cuanto más grande es una escala, más pequeño es el denominador de la fracción. Ej. mapa a escala 1:10.000 (escala grande) escala 1:100.000 (escala menor)

37 37 Se usan como base o fondo para realizar mapas temáticos

38 38

39 Escala y equidistancia 39

40 40 (Servicio Geológico Minero Argentino) (Instituto Nacional de Tecnología Agropecuaria)

41 Referencia de base del mapa temático La referencia de base del mapa temático suele ser un mapa topográfico general El mapa de referencia conviene que sea un mapa monocromo, para no resaltar respecto a la información fundamental, que es la temática. Referencia o base Requisitos del mapa referencia También conviene que el fondo esté desprovisto de toda la información que no interese al mapa temático

42 42 En determinados atlas temáticos se disponen superponibles con información detallada de localización que permite una identificación exacta y que alivian al mapa temático de una gran cantidad de información, que hubiera producido empastamiento. Superponible base 0.0. Referencia base 2/3 FD

43 43 En otros casos se utiliza como mapa general en vez de un mapa topográfico, un mapa temático como el de usos del suelo, con excelentes resultados Esquema

44 44 Límites corológicos Se señala en el mapa el límite del fenómeno a representar (límite corológico)

45 45 Una modalidad frecuente consiste en rellenar el límite corológico con color La elección de los colores se debe realizar con precaución, procurando que aluda a la realidad representada FD

46 46 Indicadores de presencia No se conoce con exactitud el límite, se señala simplemente la presencia mediante varios sistemas: Indicador de presencia mediante rótulos o iniciales

47 47 Indicador de presencia mediante signos geométricos o pictóricos. En estos casos no hay referencias cuantitativas, sino cualitativas. 0.2. Indicadores de presencia 2/3

48 48 Representación cuantitativa mediante equivalencias de figuras iguales a una cantidad determinada, todas ellas iguales FD 0.3. Sistemas de dots 1/3

49 49 Es preciso determinar una equivalencia entre simbolo y cantidad del fenómeno que se quiere representar para que el número de “puntos” sea adecuado al mapa. También es preciso elegir un tamaño de dot conveniente para una lectura clara Puntos muy grandes Excesivos puntos Puntos muy pequeños Escasos puntos Solución considerada idónea FD 0.3. Sistemas de dots 2/3

50 50 Los simbolos no necesitan ser figuras geometricas regulares también pueden ser de tipo pictórico Esquema

51 51 Las barras pueden tener una apariencia volumétrica, aunque se sigue considerando únicamente la longitud. Pueden aparecer interrumpidas si sus variaciones son grandes FD

52 52 Existe la posibilidad de hacer proporcional la magnitud del fenómeno considerado a la superficie la figura geométrica que lo representa. Se puede realizar de forma directamente proporcional o a intervalos Suelen ser círculos, cuadrados o triángulos FD 0.4. Modificación de signos geométricos 5/16

53 53 4.4. Además la diferenciación relativa de los porcentajes de las partes respecto al total se puede realizar utilizando el sistema de sectores circulares de ángulo proporcional. FD 0.4. Modificación de signos geométricos 9/16

54 54 Los tipogramas establecen una proporcionalidad entre los ejes y el valor de los fenómenos asignados de forma fija a cada eje. Una variedad de representación presenta un cuadrado en el centro FD 0.4. Modificación de signos geométricos 13/16

55 55 Si la información es puntual y cuantitativa se pueden interpolar entre los puntos isolíneas, que unen las posiciones del mismo valor Mapas de isolíneas FD 0.6. Mapa de isolíneas 1/2

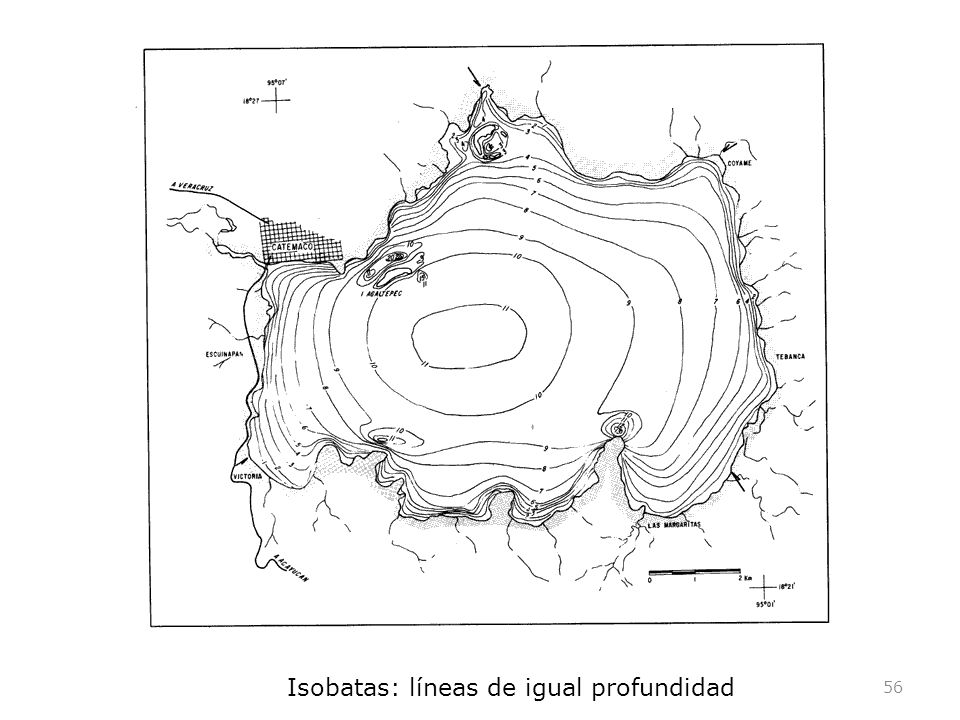

56 56 Isobatas: líneas de igual profundidad

57 57 6.a El espacio comprendido entre sucesivas isolíneas se pueden rellenar mediante colores o tramas de diverso tipo. Se forman las isocoropletas Esquema FD 0.6. Mapa de isolíneas 2/2
