Pequeña Central Hidroeléctrica

Presentación del tema: "Pequeña Central Hidroeléctrica"— Transcripción de la presentación:

1 Pequeña Central Hidroeléctrica
Coello

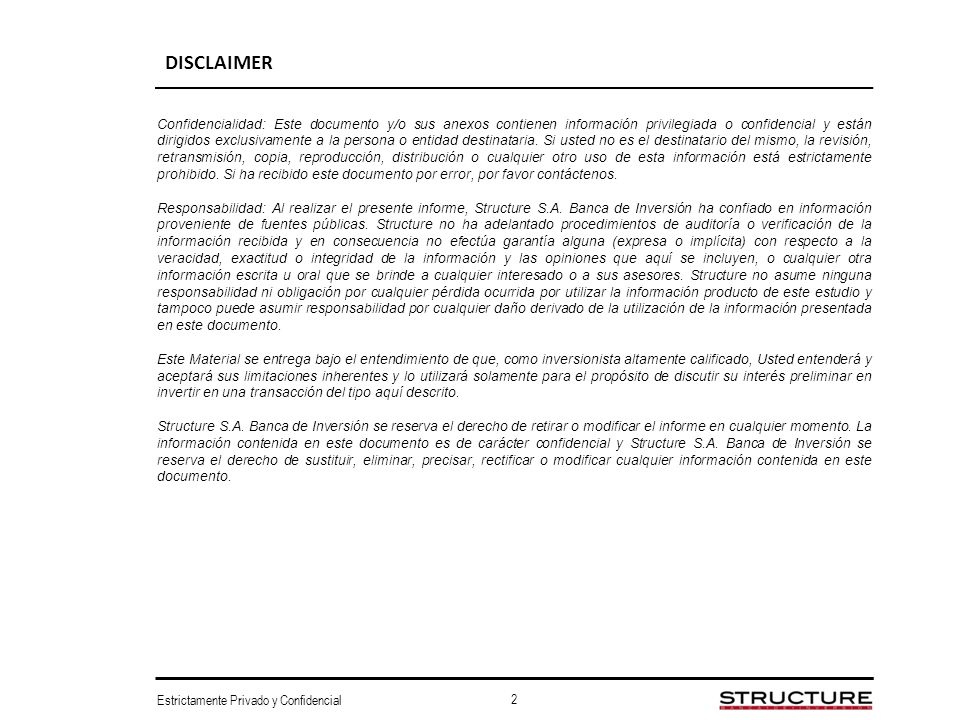

2 DISCLAIMER Confidencialidad: Este documento y/o sus anexos contienen información privilegiada o confidencial y están dirigidos exclusivamente a la persona o entidad destinataria. Si usted no es el destinatario del mismo, la revisión, retransmisión, copia, reproducción, distribución o cualquier otro uso de esta información está estrictamente prohibido. Si ha recibido este documento por error, por favor contáctenos. Responsabilidad: Al realizar el presente informe, Structure S.A. Banca de Inversión ha confiado en información proveniente de fuentes públicas. Structure no ha adelantado procedimientos de auditoría o verificación de la información recibida y en consecuencia no efectúa garantía alguna (expresa o implícita) con respecto a la veracidad, exactitud o integridad de la información y las opiniones que aquí se incluyen, o cualquier otra información escrita u oral que se brinde a cualquier interesado o a sus asesores. Structure no asume ninguna responsabilidad ni obligación por cualquier pérdida ocurrida por utilizar la información producto de este estudio y tampoco puede asumir responsabilidad por cualquier daño derivado de la utilización de la información presentada en este documento. Este Material se entrega bajo el entendimiento de que, como inversionista altamente calificado, Usted entenderá y aceptará sus limitaciones inherentes y lo utilizará solamente para el propósito de discutir su interés preliminar en invertir en una transacción del tipo aquí descrito. Structure S.A. Banca de Inversión se reserva el derecho de retirar o modificar el informe en cualquier momento. La información contenida en este documento es de carácter confidencial y Structure S.A. Banca de Inversión se reserva el derecho de sustituir, eliminar, precisar, rectificar o modificar cualquier información contenida en este documento.

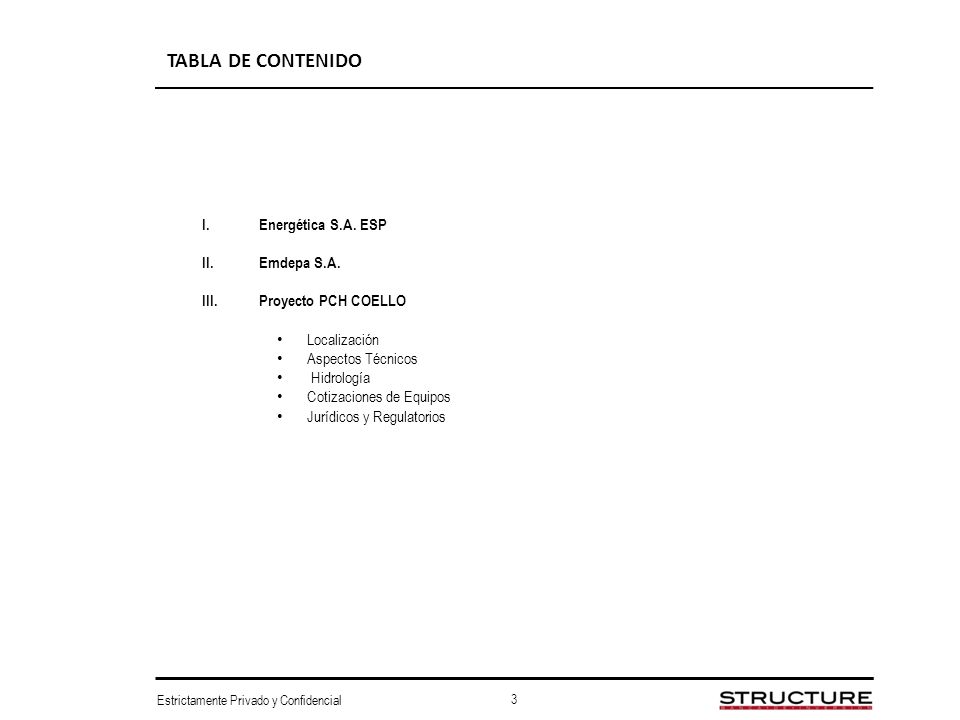

3 TABLA DE CONTENIDO Energética S.A. ESP Emdepa S.A. Proyecto PCH COELLO
Localización Aspectos Técnicos  Hidrología Cotizaciones de Equipos Jurídicos y Regulatorios

4 TABLA DE CONTENIDO Energética S.A. ESP Emdepa S.A. Proyecto PCH COELLO
Localización Aspectos Técnicos  Hidrología Cotizaciones de Equipos Jurídicos y Regulatorios

5 ENERGÉTICA S.A. ESP ENERGETICA S.A. ESP Descripción General
El equipo de los socios gestores del proyecto, conforma un grupo con amplia experiencia el sector energético, esto garantiza el exitoso desarrollo del proyecto en cada una de sus fases. Las experiencias del Grupo Gestor, refleja la seriedad y el conocimiento para cada tema especifico, entre los que se pueden resumir los siguientes: Planeación y Gestión inicial del proyecto Diseño e Ingeniería de detalle de la planta Construcción de la planta Operación de la planta Amplio conocimiento del mercado Energético colombiano EMDEPA S.A. Jorge Alberto Hernández Carlos Alberto Giraldo López ENERGETICA S.A. ESP

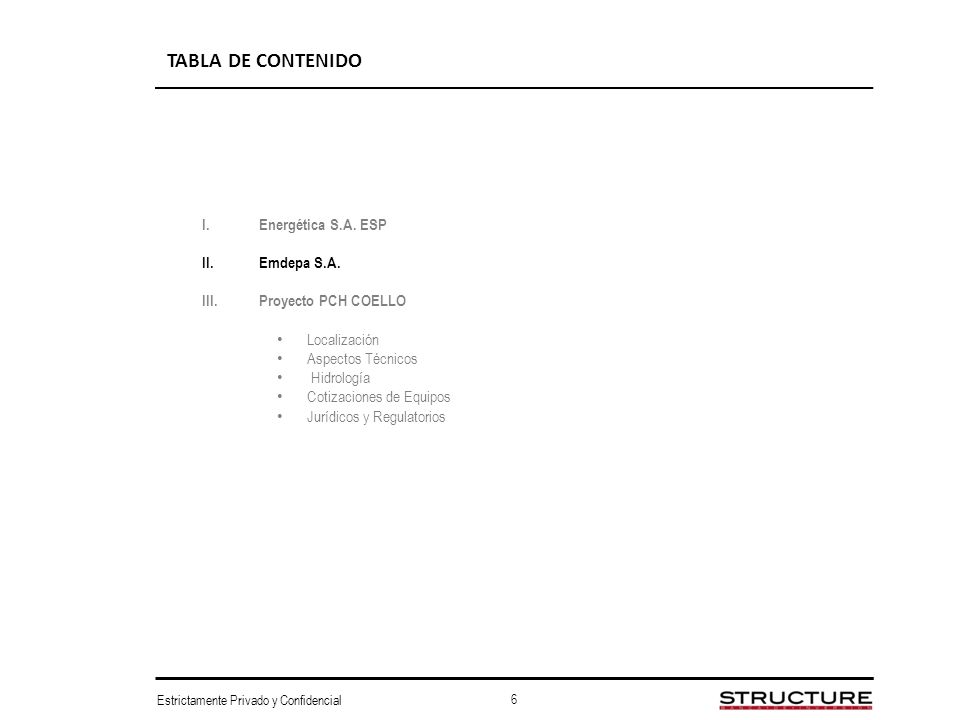

6 TABLA DE CONTENIDO Energética S.A. ESP Emdepa S.A. Proyecto PCH COELLO
Localización Aspectos Técnicos  Hidrología Cotizaciones de Equipos Jurídicos y Regulatorios

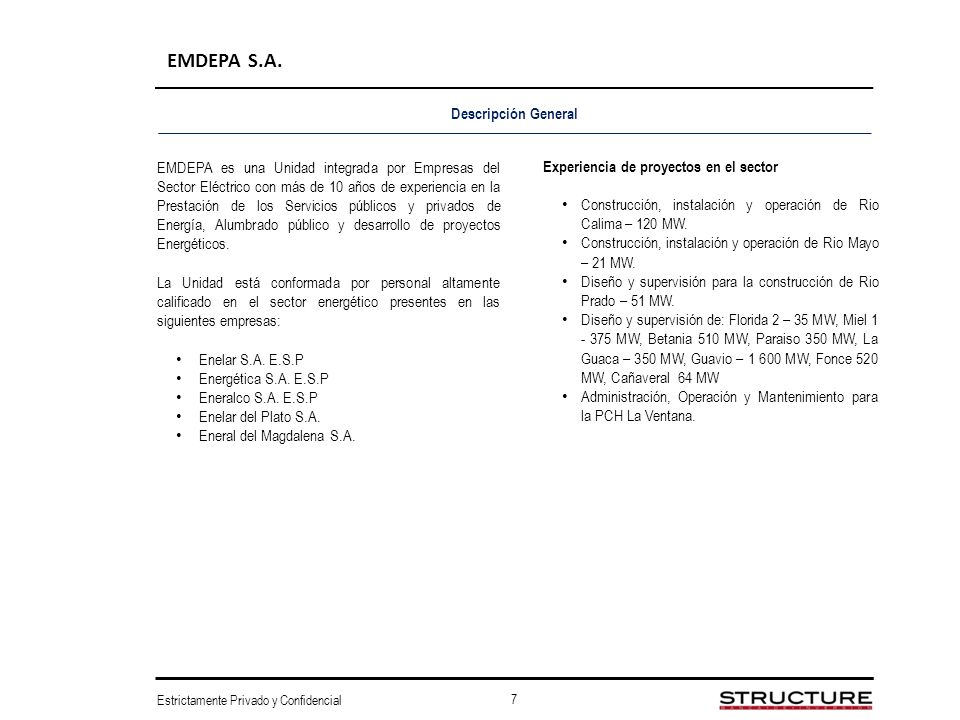

7 EMDEPA S.A. Descripción General
EMDEPA es una Unidad integrada por Empresas del Sector Eléctrico con más de 10 años de experiencia en la Prestación de los Servicios públicos y privados de Energía, Alumbrado público y desarrollo de proyectos Energéticos. La Unidad está conformada por personal altamente calificado en el sector energético presentes en las siguientes empresas: Enelar S.A. E.S.P Energética S.A. E.S.P Eneralco S.A. E.S.P Enelar del Plato S.A. Eneral del Magdalena S.A. Experiencia de proyectos en el sector Construcción, instalación y operación de Rio Calima – 120 MW. Construcción, instalación y operación de Rio Mayo – 21 MW. Diseño y supervisión para la construcción de Rio Prado – 51 MW. Diseño y supervisión de: Florida 2 – 35 MW, Miel MW, Betania 510 MW, Paraiso 350 MW, La Guaca – 350 MW, Guavio – MW, Fonce 520 MW, Cañaveral 64 MW Administración, Operación y Mantenimiento para la PCH La Ventana.

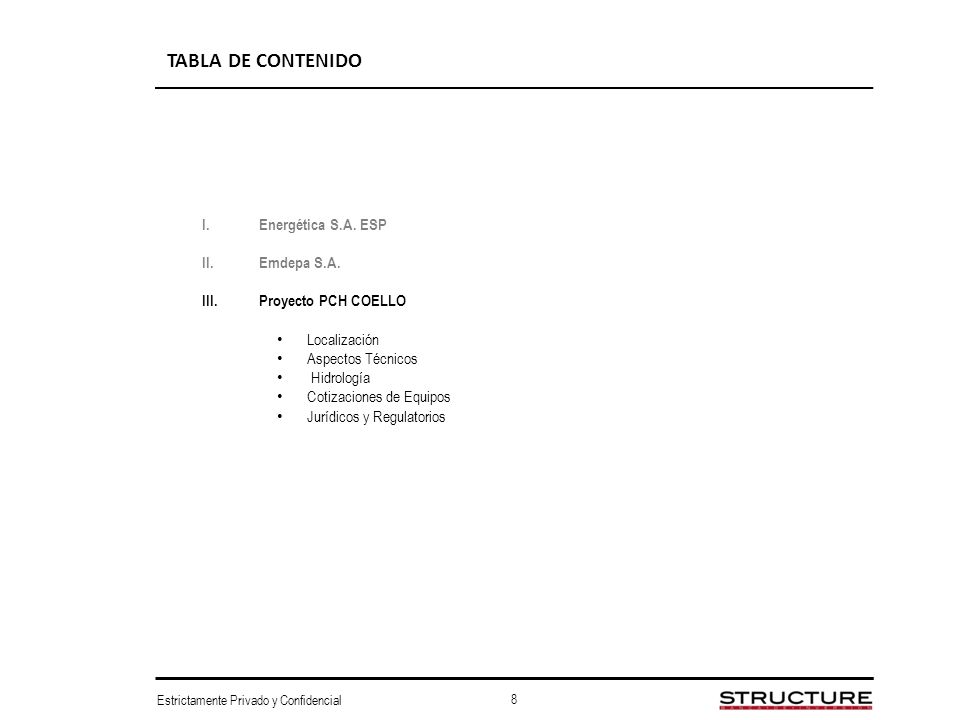

8 TABLA DE CONTENIDO Energética S.A. ESP Emdepa S.A. Proyecto PCH COELLO
Localización Aspectos Técnicos  Hidrología Cotizaciones de Equipos Jurídicos y Regulatorios

9 Localización del Proyecto
PROYECTO PCH COELLO Localización del Proyecto

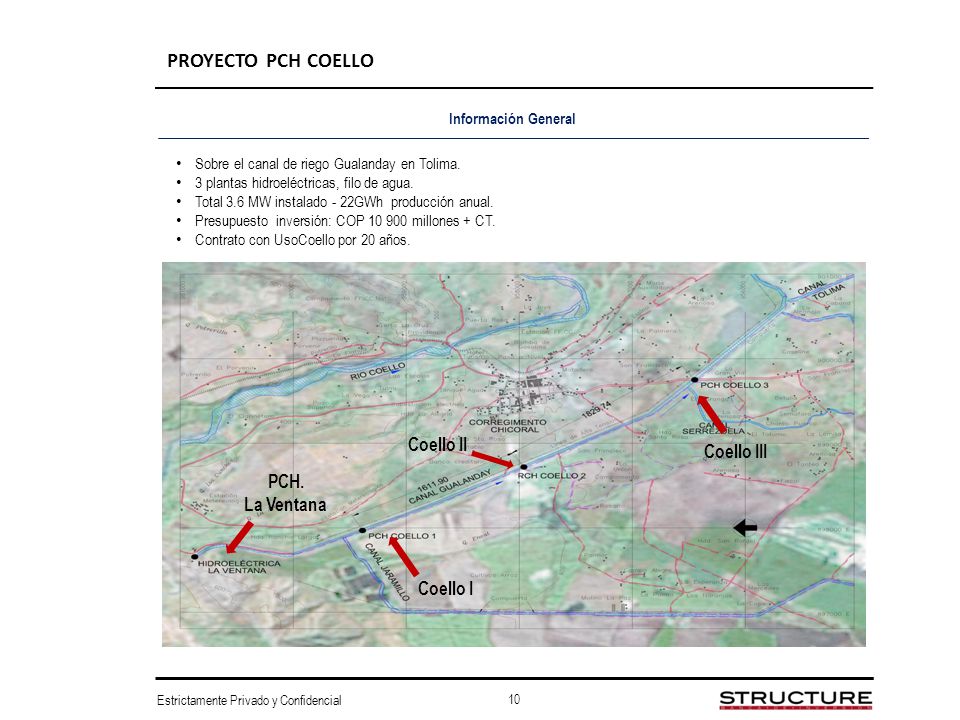

10 PROYECTO PCH COELLO Coello II Coello III PCH. La Ventana Coello I
Información General Sobre el canal de riego Gualanday en Tolima. 3 plantas hidroeléctricas, filo de agua. Total 3.6 MW instalado - 22GWh producción anual. Presupuesto inversión: COP millones + CT. Contrato con UsoCoello por 20 años. Coello I PCH. La Ventana Coello II Coello III

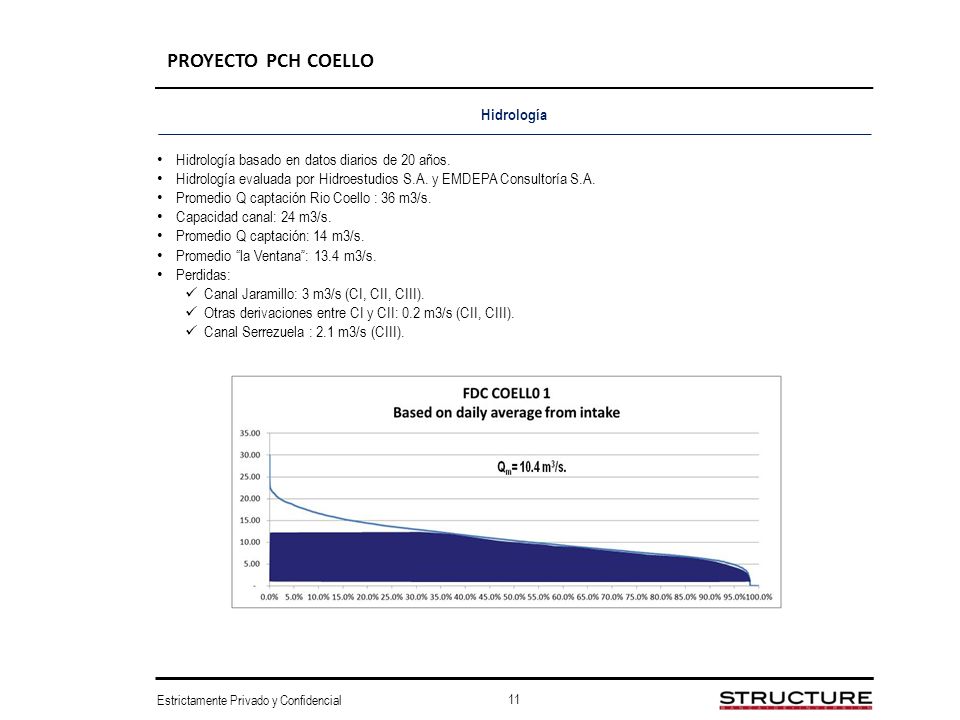

11 PROYECTO PCH COELLO Hidrología
Hidrología basado en datos diarios de 20 años. Hidrología evaluada por Hidroestudios S.A. y EMDEPA Consultoría S.A. Promedio Q captación Rio Coello : 36 m3/s. Capacidad canal: 24 m3/s. Promedio Q captación: 14 m3/s. Promedio “la Ventana”: 13.4 m3/s. Perdidas: Canal Jaramillo: 3 m3/s (CI, CII, CIII). Otras derivaciones entre CI y CII: 0.2 m3/s (CII, CIII). Canal Serrezuela : 2.1 m3/s (CIII).

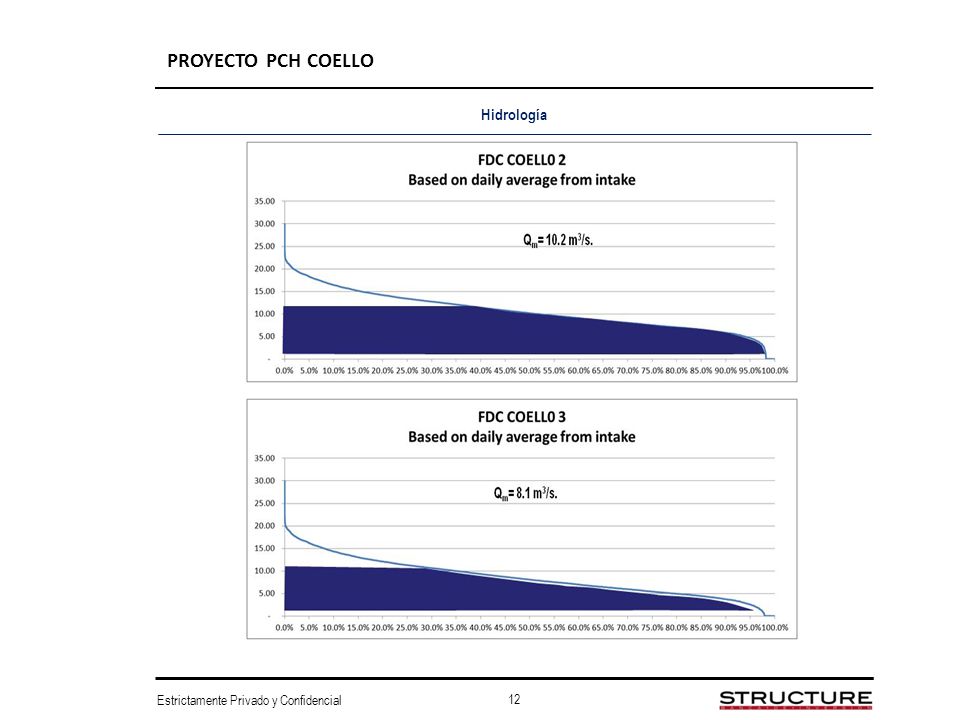

12 PROYECTO PCH COELLO Hidrología

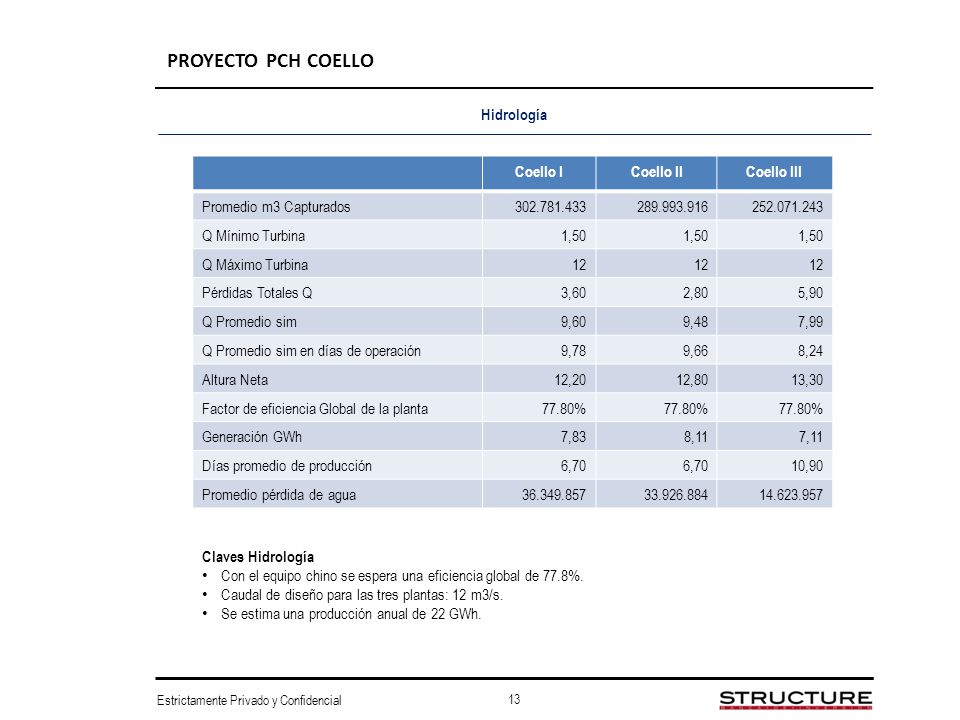

13 PROYECTO PCH COELLO Hidrología Coello I Coello II Coello III
Promedio m3 Capturados Q Mínimo Turbina 1,50 Q Máximo Turbina 12 Pérdidas Totales Q 3,60 2,80 5,90 Q Promedio sim 9,60 9,48 7,99 Q Promedio sim en días de operación 9,78 9,66 8,24 Altura Neta 12,20 12,80 13,30 Factor de eficiencia Global de la planta 77.80% Generación GWh 7,83 8,11 7,11 Días promedio de producción 6,70 10,90 Promedio pérdida de agua Claves Hidrología Con el equipo chino se espera una eficiencia global de 77.8%. Caudal de diseño para las tres plantas: 12 m3/s. Se estima una producción anual de 22 GWh.

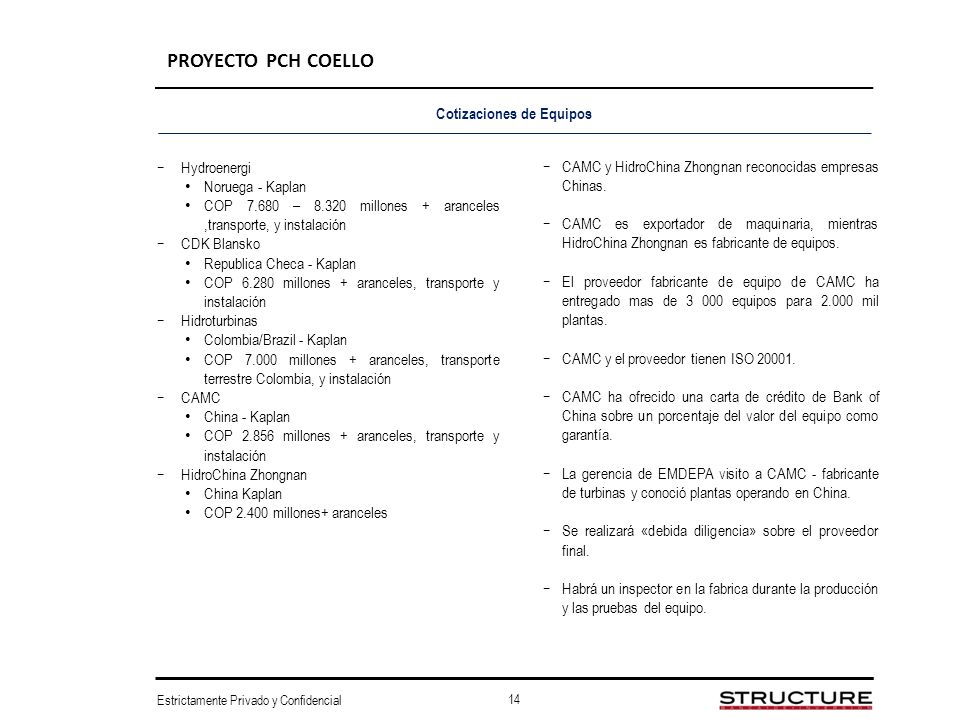

14 Cotizaciones de Equipos
PROYECTO PCH COELLO Cotizaciones de Equipos Hydroenergi Noruega - Kaplan COP – millones + aranceles ,transporte, y instalación CDK Blansko Republica Checa - Kaplan COP millones + aranceles, transporte y instalación Hidroturbinas Colombia/Brazil - Kaplan COP millones + aranceles, transporte terrestre Colombia, y instalación CAMC China - Kaplan COP millones + aranceles, transporte y instalación HidroChina Zhongnan China Kaplan COP millones+ aranceles CAMC y HidroChina Zhongnan reconocidas empresas Chinas. CAMC es exportador de maquinaria, mientras HidroChina Zhongnan es fabricante de equipos. El proveedor fabricante de equipo de CAMC ha entregado mas de equipos para mil plantas. CAMC y el proveedor tienen ISO CAMC ha ofrecido una carta de crédito de Bank of China sobre un porcentaje del valor del equipo como garantía. La gerencia de EMDEPA visito a CAMC - fabricante de turbinas y conoció plantas operando en China. Se realizará «debida diligencia» sobre el proveedor final. Habrá un inspector en la fabrica durante la producción y las pruebas del equipo.

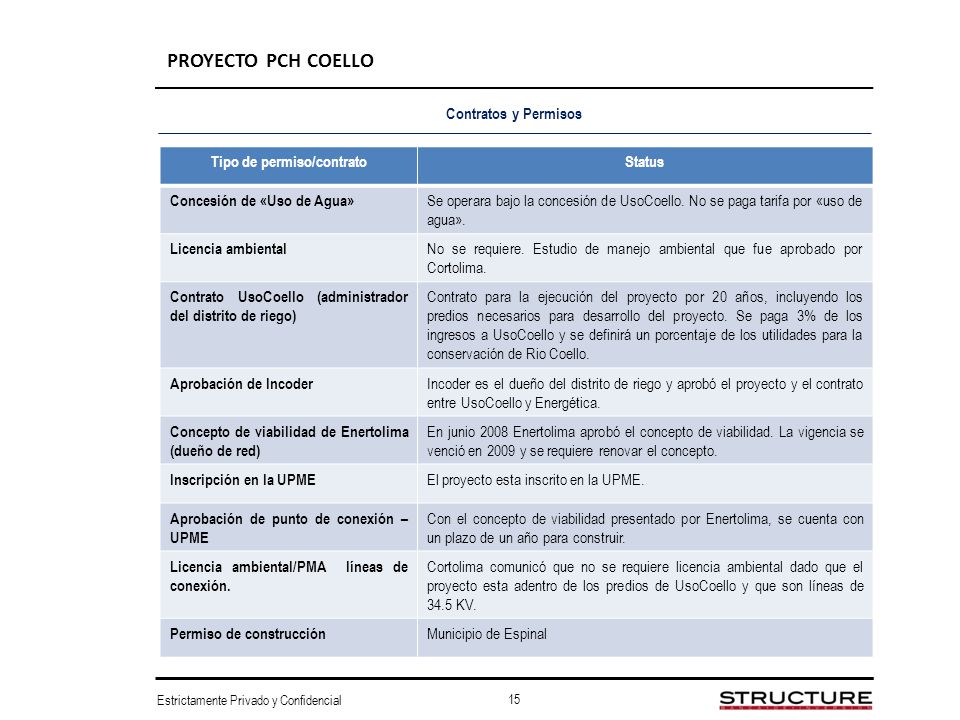

15 Tipo de permiso/contrato
PROYECTO PCH COELLO Contratos y Permisos Tipo de permiso/contrato Status Concesión de «Uso de Agua» Se operara bajo la concesión de UsoCoello. No se paga tarifa por «uso de agua». Licencia ambiental No se requiere. Estudio de manejo ambiental que fue aprobado por Cortolima. Contrato UsoCoello (administrador del distrito de riego) Contrato para la ejecución del proyecto por 20 años, incluyendo los predios necesarios para desarrollo del proyecto. Se paga 3% de los ingresos a UsoCoello y se definirá un porcentaje de los utilidades para la conservación de Rio Coello. Aprobación de Incoder Incoder es el dueño del distrito de riego y aprobó el proyecto y el contrato entre UsoCoello y Energética. Concepto de viabilidad de Enertolima (dueño de red) En junio 2008 Enertolima aprobó el concepto de viabilidad. La vigencia se venció en 2009 y se requiere renovar el concepto. Inscripción en la UPME El proyecto esta inscrito en la UPME. Aprobación de punto de conexión – UPME Con el concepto de viabilidad presentado por Enertolima, se cuenta con un plazo de un año para construir. Licencia ambiental/PMA líneas de conexión. Cortolima comunicó que no se requiere licencia ambiental dado que el proyecto esta adentro de los predios de UsoCoello y que son líneas de 34.5 KV. Permiso de construcción Municipio de Espinal

16 Pequeña Central Hidroeléctrica
Coello
