1 IASCON TLX – TELEMETRIA EXPERTA 1

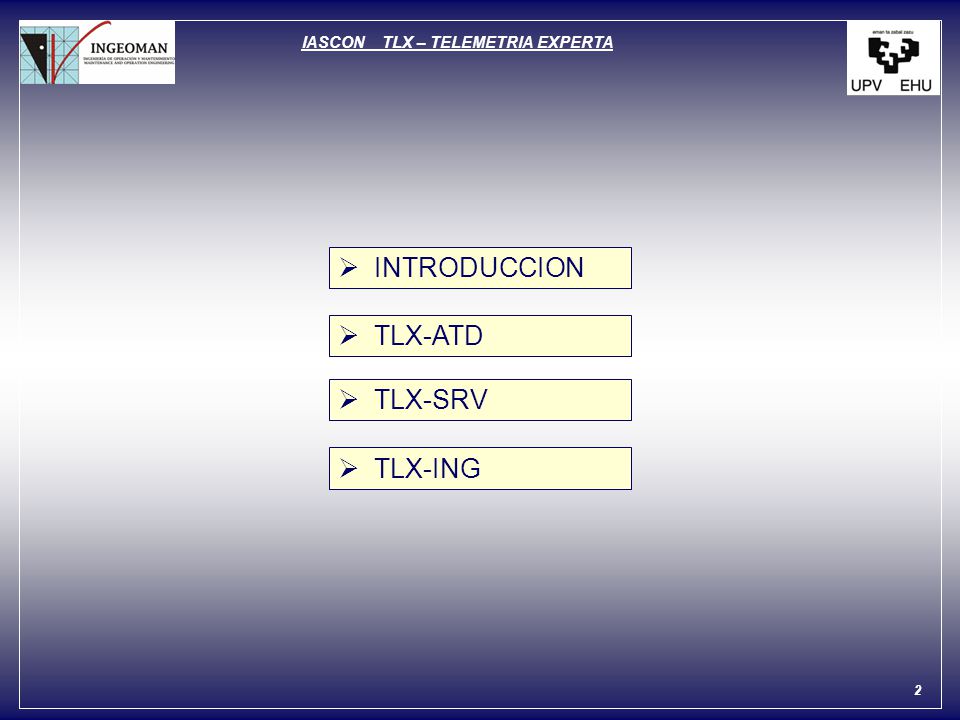

2 2  INTRODUCCION  TLX-ATD  TLX-SRV  TLX-ING

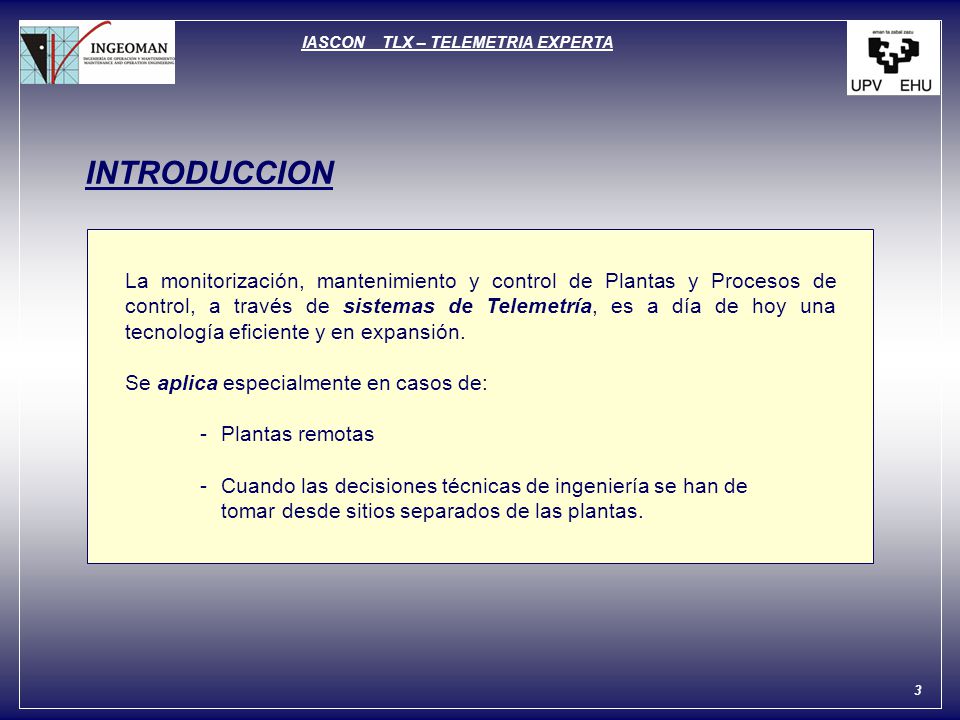

3 IASCON TLX – TELEMETRIA EXPERTA 3 INTRODUCCION La monitorización, mantenimiento y control de Plantas y Procesos de control, a través de sistemas de Telemetría, es a día de hoy una tecnología eficiente y en expansión. Se aplica especialmente en casos de: -Plantas remotas -Cuando las decisiones técnicas de ingeniería se han de tomar desde sitios separados de las plantas.

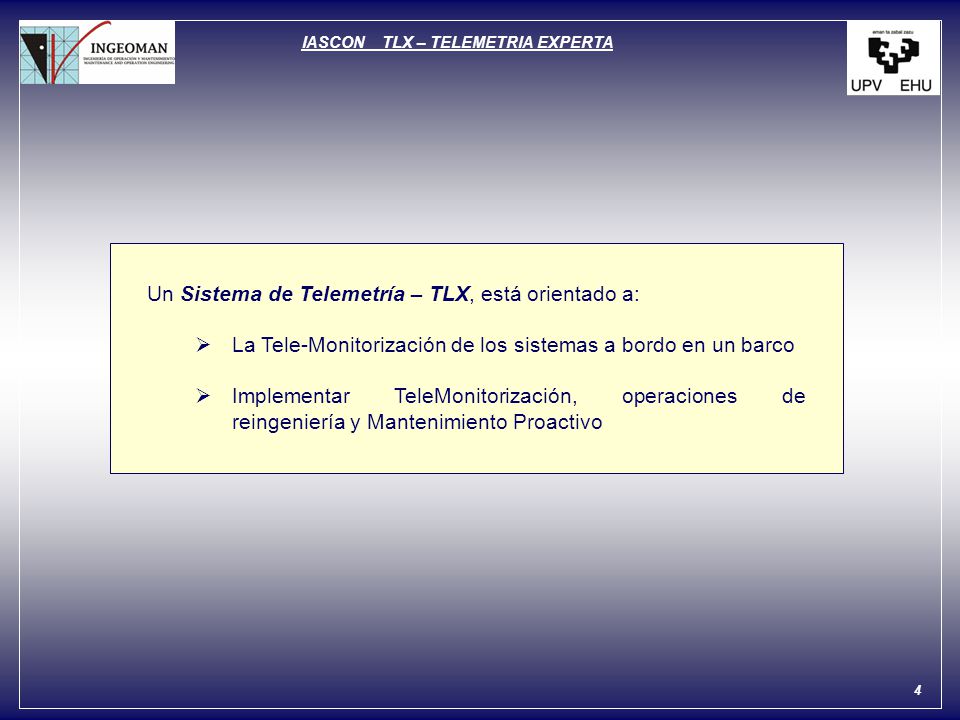

4 IASCON TLX – TELEMETRIA EXPERTA 4 Un Sistema de Telemetría – TLX, está orientado a:  La Tele-Monitorización de los sistemas a bordo en un barco  Implementar TeleMonitorización, operaciones de reingeniería y Mantenimiento Proactivo

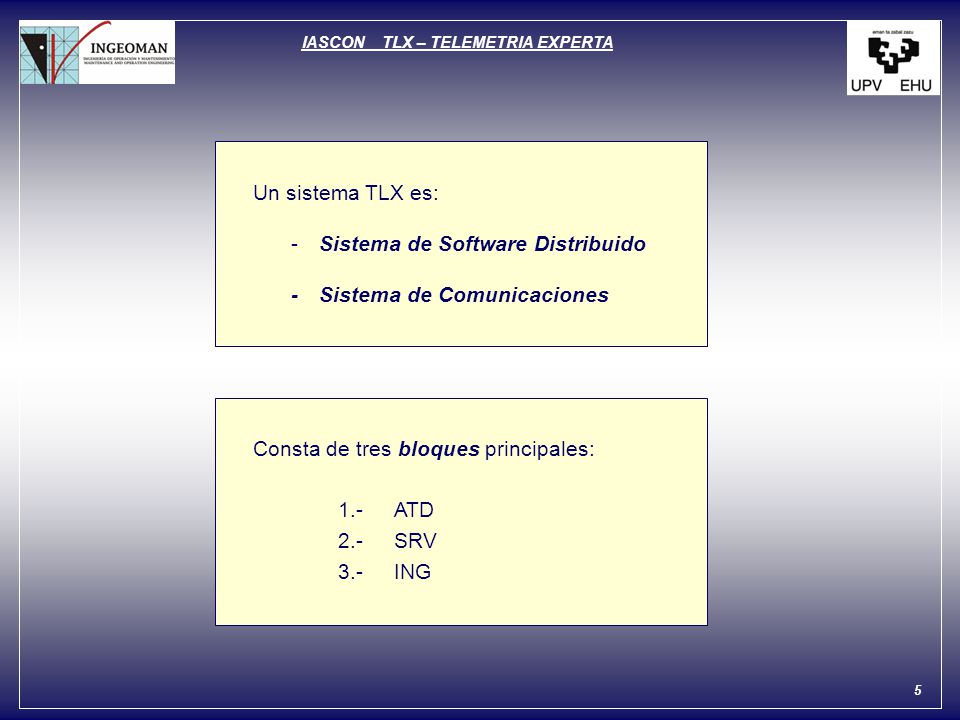

5 IASCON TLX – TELEMETRIA EXPERTA 5 Consta de tres bloques principales: 1.-ATD 2.-SRV 3.-ING Un sistema TLX es: -Sistema de Software Distribuido -Sistema de Comunicaciones

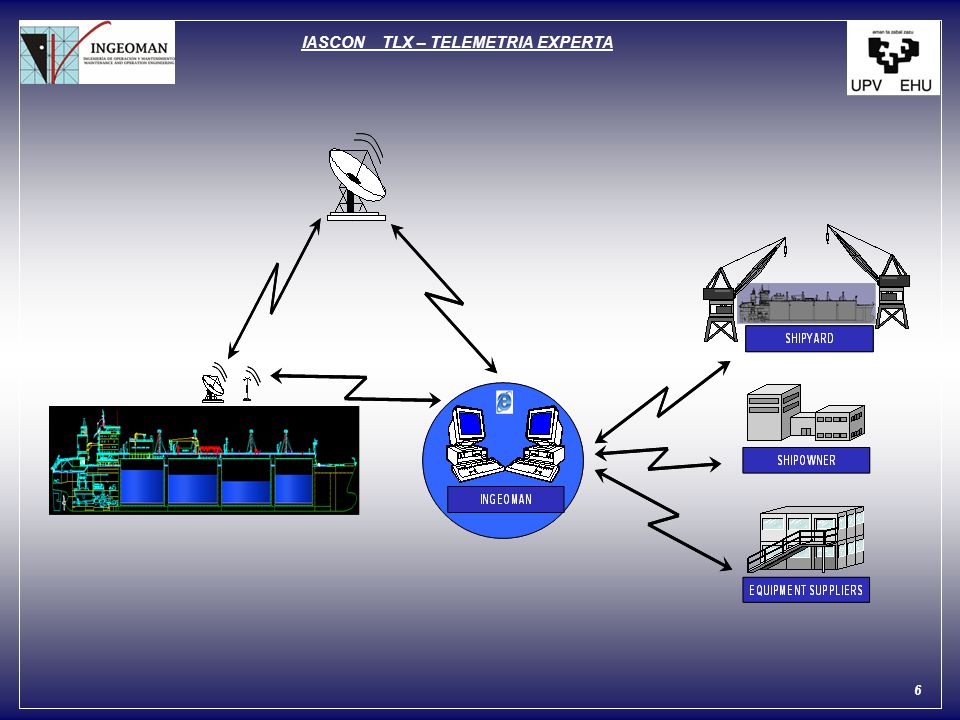

6 IASCON TLX – TELEMETRIA EXPERTA 6

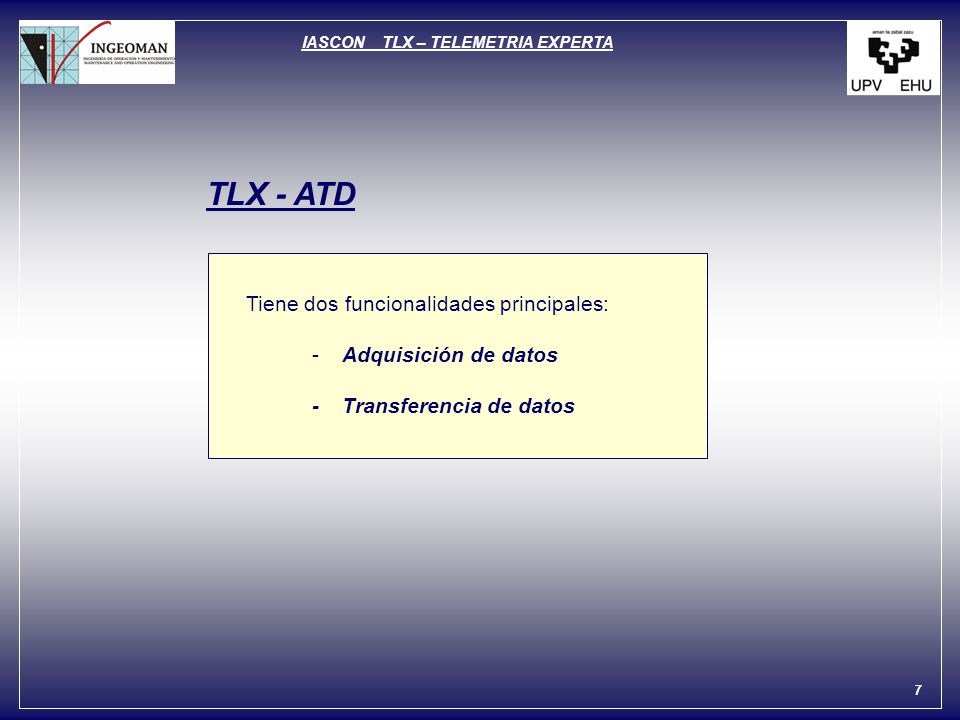

7 7 Tiene dos funcionalidades principales: -Adquisición de datos -Transferencia de datos TLX - ATD

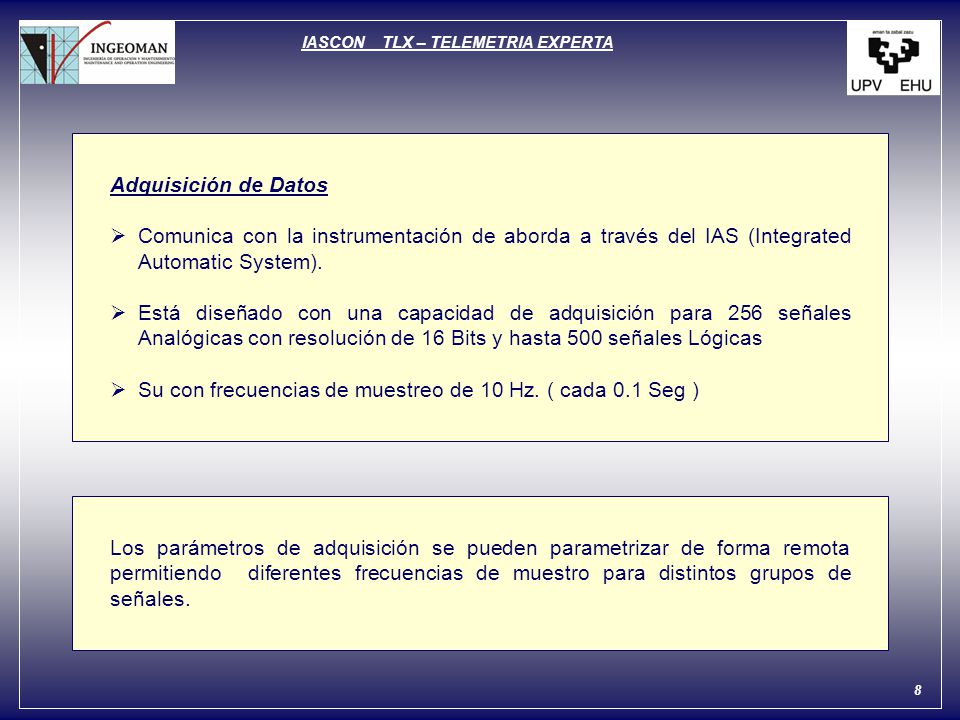

8 IASCON TLX – TELEMETRIA EXPERTA 8 Adquisición de Datos  Comunica con la instrumentación de aborda a través del IAS (Integrated Automatic System).  Está diseñado con una capacidad de adquisición para 256 señales Analógicas con resolución de 16 Bits y hasta 500 señales Lógicas  Su con frecuencias de muestreo de 10 Hz. ( cada 0.1 Seg ) Los parámetros de adquisición se pueden parametrizar de forma remota permitiendo diferentes frecuencias de muestro para distintos grupos de señales.

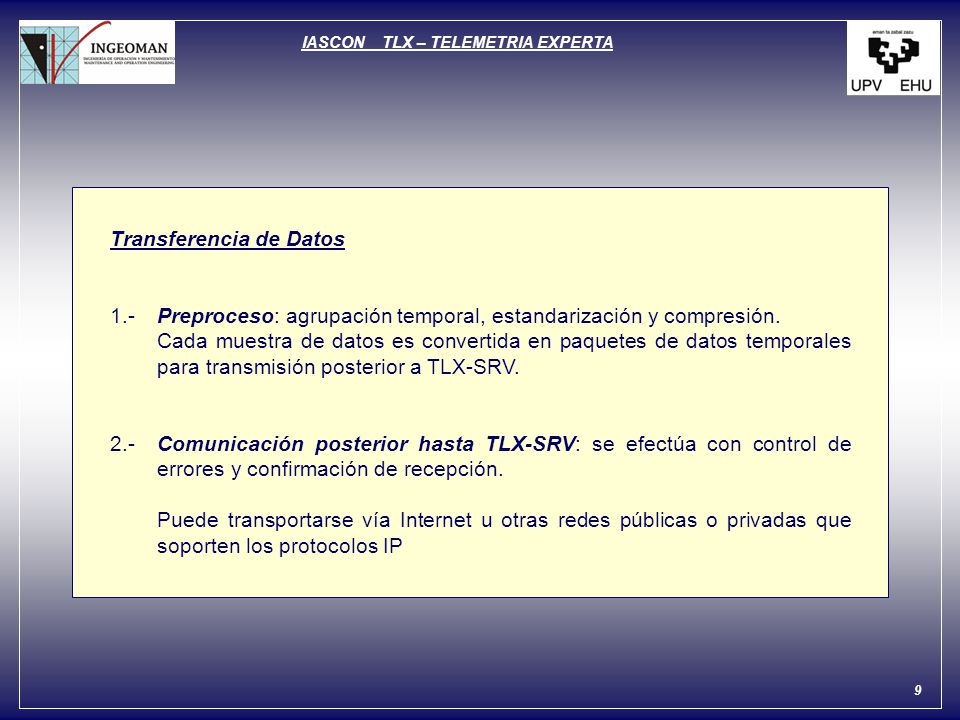

9 IASCON TLX – TELEMETRIA EXPERTA 9 Transferencia de Datos 1.-Preproceso: agrupación temporal, estandarización y compresión. Cada muestra de datos es convertida en paquetes de datos temporales para transmisión posterior a TLX-SRV. 2.-Comunicación posterior hasta TLX-SRV: se efectúa con control de errores y confirmación de recepción. Puede transportarse vía Internet u otras redes públicas o privadas que soporten los protocolos IP

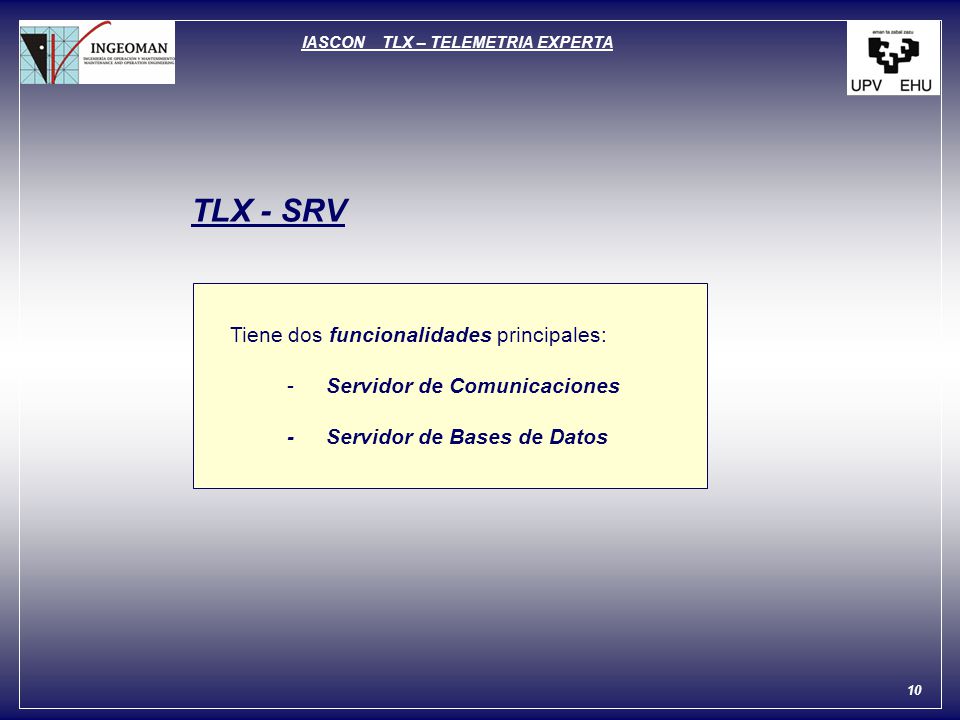

10 IASCON TLX – TELEMETRIA EXPERTA 10 Tiene dos funcionalidades principales: -Servidor de Comunicaciones -Servidor de Bases de Datos TLX - SRV

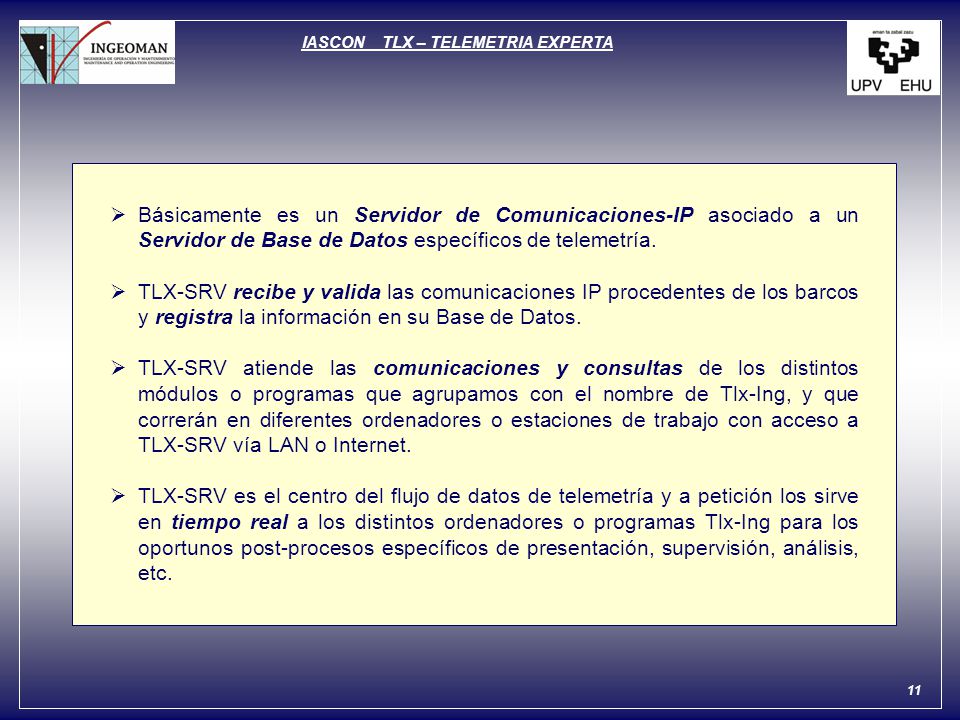

11 IASCON TLX – TELEMETRIA EXPERTA 11  Básicamente es un Servidor de Comunicaciones-IP asociado a un Servidor de Base de Datos específicos de telemetría.  TLX-SRV recibe y valida las comunicaciones IP procedentes de los barcos y registra la información en su Base de Datos.  TLX-SRV atiende las comunicaciones y consultas de los distintos módulos o programas que agrupamos con el nombre de Tlx-Ing, y que correrán en diferentes ordenadores o estaciones de trabajo con acceso a TLX-SRV vía LAN o Internet.  TLX-SRV es el centro del flujo de datos de telemetría y a petición los sirve en tiempo real a los distintos ordenadores o programas Tlx-Ing para los oportunos post-procesos específicos de presentación, supervisión, análisis, etc.

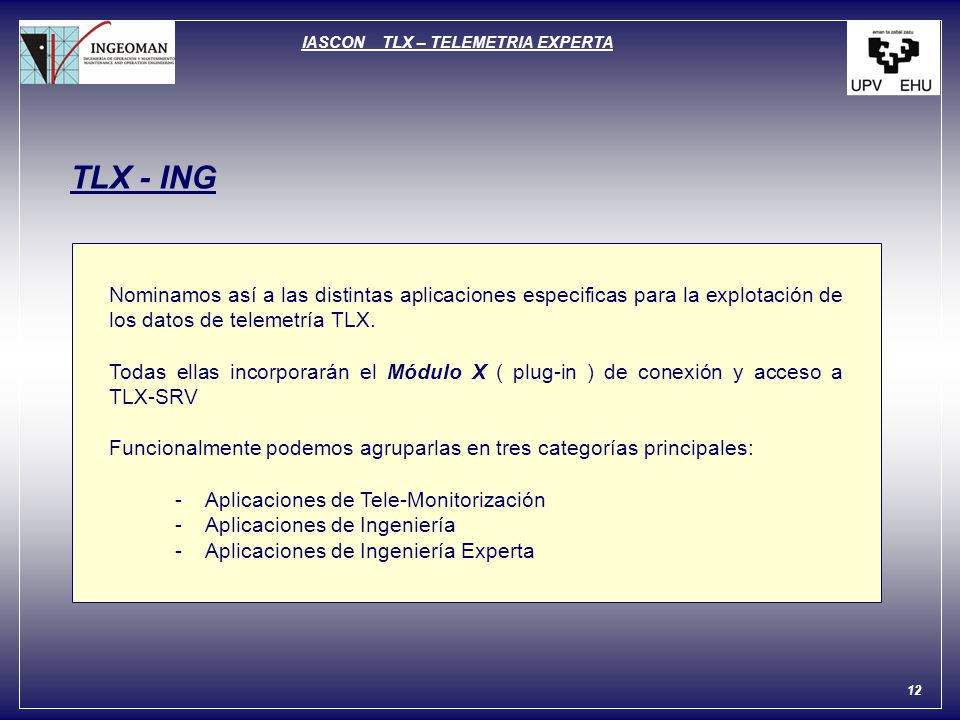

12 IASCON TLX – TELEMETRIA EXPERTA 12 Nominamos así a las distintas aplicaciones especificas para la explotación de los datos de telemetría TLX. Todas ellas incorporarán el Módulo X ( plug-in ) de conexión y acceso a TLX-SRV Funcionalmente podemos agruparlas en tres categorías principales: -Aplicaciones de Tele-Monitorización -Aplicaciones de Ingeniería -Aplicaciones de Ingeniería Experta TLX - ING

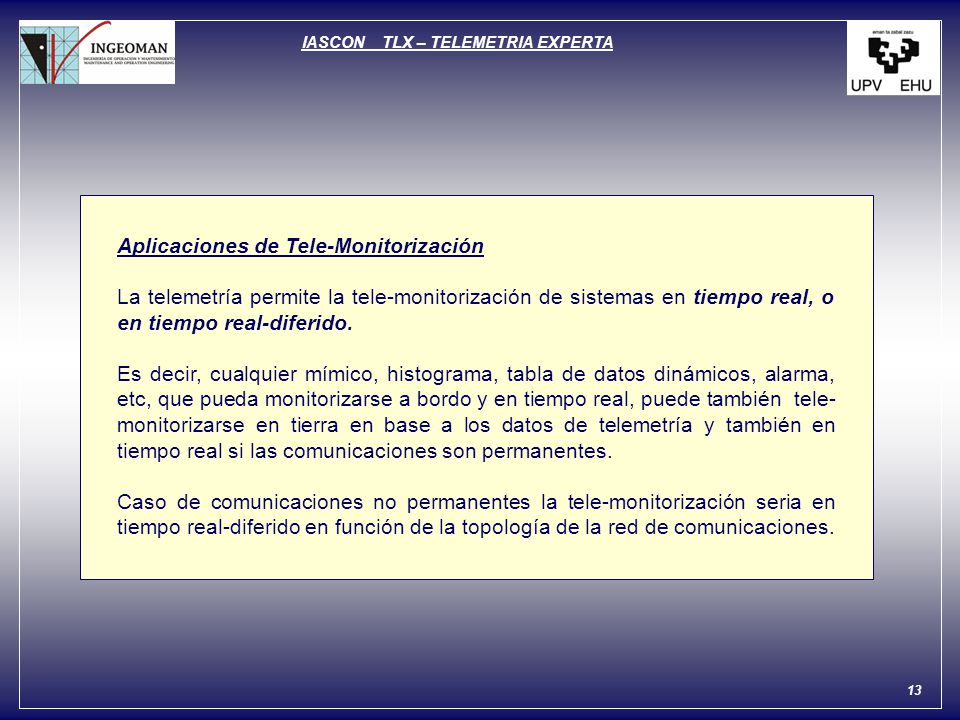

13 IASCON TLX – TELEMETRIA EXPERTA 13 Aplicaciones de Tele-Monitorización La telemetría permite la tele-monitorización de sistemas en tiempo real, o en tiempo real-diferido. Es decir, cualquier mímico, histograma, tabla de datos dinámicos, alarma, etc, que pueda monitorizarse a bordo y en tiempo real, puede también tele- monitorizarse en tierra en base a los datos de telemetría y también en tiempo real si las comunicaciones son permanentes. Caso de comunicaciones no permanentes la tele-monitorización seria en tiempo real-diferido en función de la topología de la red de comunicaciones.

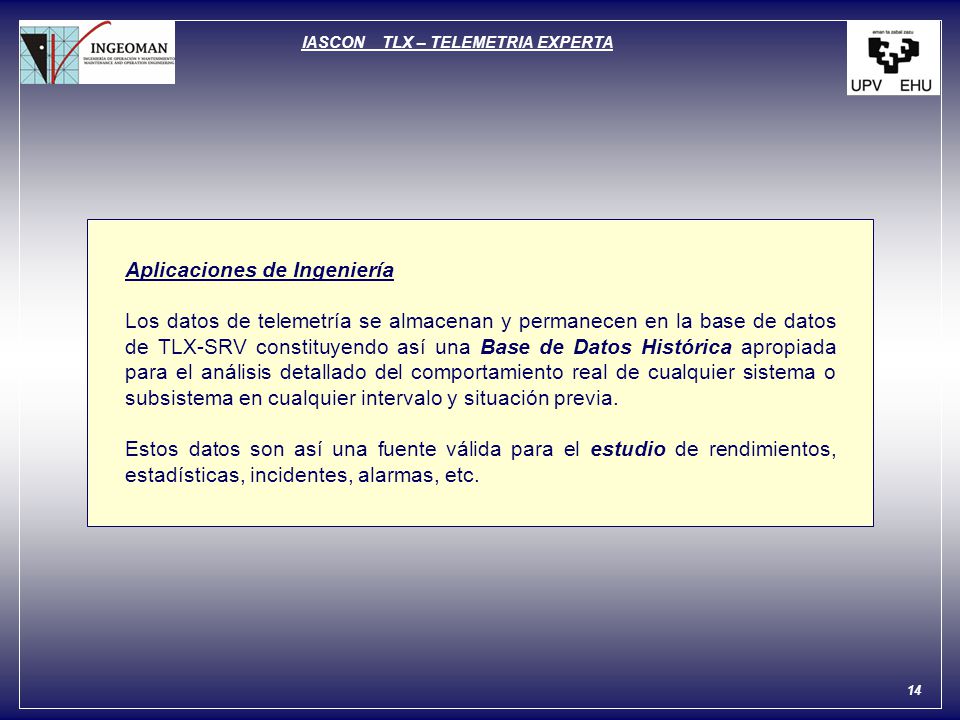

14 IASCON TLX – TELEMETRIA EXPERTA 14 Aplicaciones de Ingeniería Los datos de telemetría se almacenan y permanecen en la base de datos de TLX-SRV constituyendo así una Base de Datos Histórica apropiada para el análisis detallado del comportamiento real de cualquier sistema o subsistema en cualquier intervalo y situación previa. Estos datos son así una fuente válida para el estudio de rendimientos, estadísticas, incidentes, alarmas, etc.

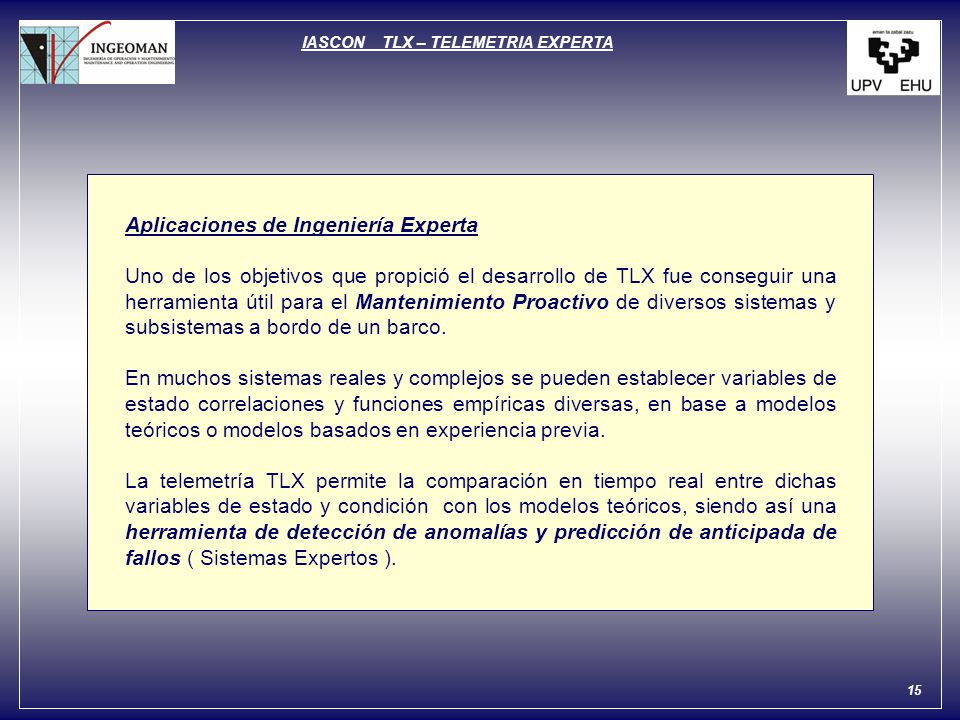

15 IASCON TLX – TELEMETRIA EXPERTA 15 Aplicaciones de Ingeniería Experta Uno de los objetivos que propició el desarrollo de TLX fue conseguir una herramienta útil para el Mantenimiento Proactivo de diversos sistemas y subsistemas a bordo de un barco. En muchos sistemas reales y complejos se pueden establecer variables de estado correlaciones y funciones empíricas diversas, en base a modelos teóricos o modelos basados en experiencia previa. La telemetría TLX permite la comparación en tiempo real entre dichas variables de estado y condición con los modelos teóricos, siendo así una herramienta de detección de anomalías y predicción de anticipada de fallos ( Sistemas Expertos ).

16 IASCON TLX – TELEMETRIA EXPERTA 16
