DMA.

Presentación del tema: "DMA."— Transcripción de la presentación:

1 DMA

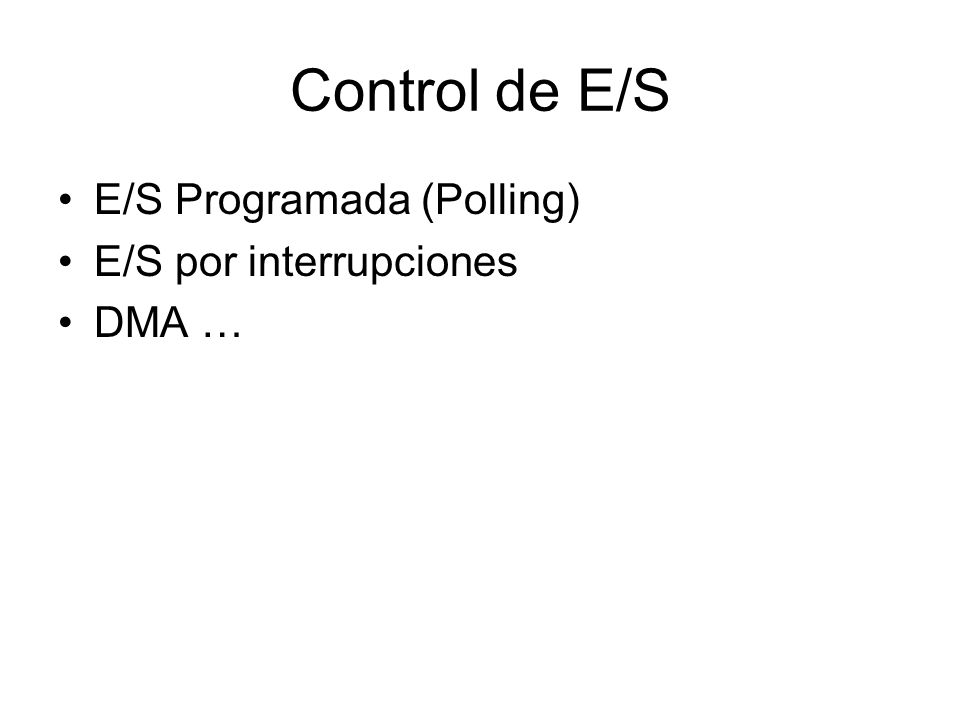

2 Control de E/S E/S Programada (Polling) E/S por interrupciones DMA …

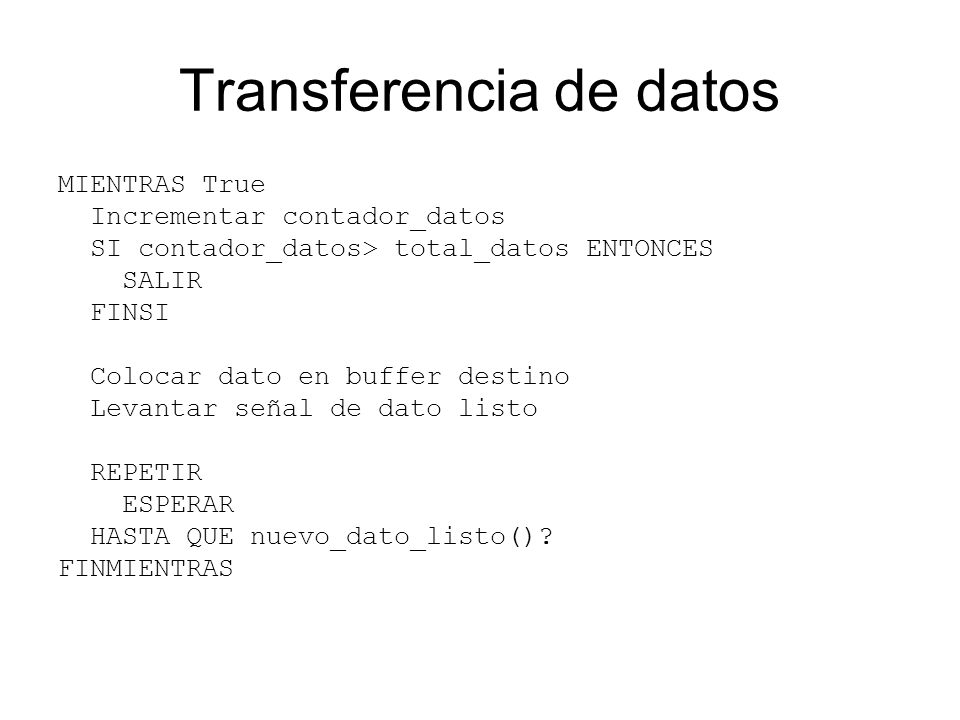

3 Transferencia de datos
MIENTRAS True Incrementar contador_datos SI contador_datos> total_datos ENTONCES SALIR FINSI Colocar dato en buffer destino Levantar señal de dato listo REPETIR ESPERAR HASTA QUE nuevo_dato_listo()? FINMIENTRAS

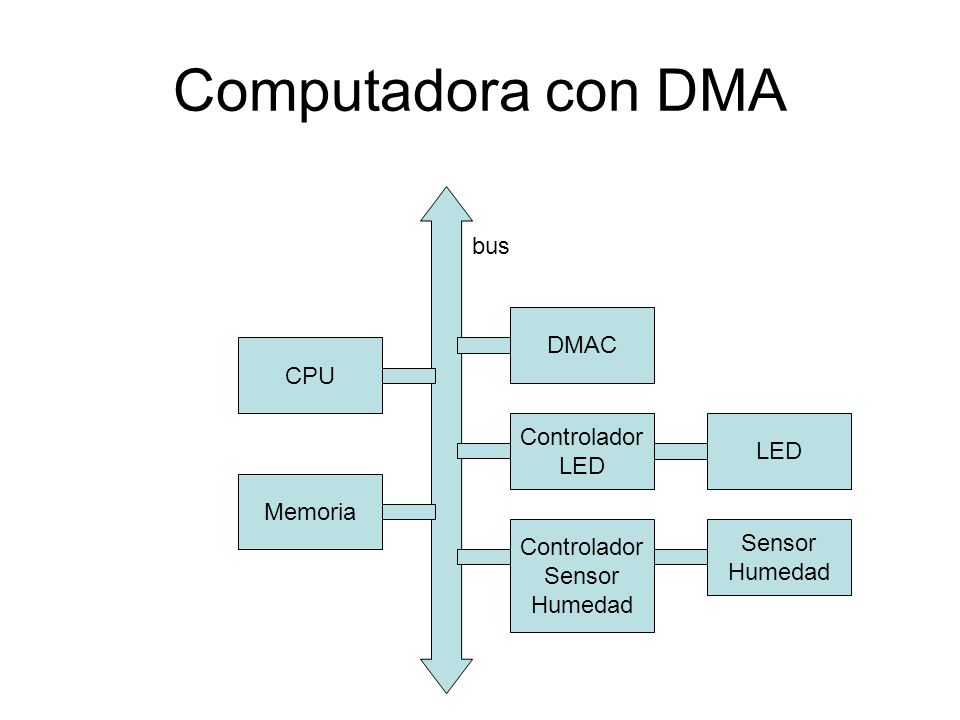

4 Computadora con DMA bus DMAC CPU Controlador LED LED Memoria
Sensor Humedad Sensor Humedad

5 Computadora con DMA DMAC y CPU comparten Bus de Memoria
Generalmente, E/S tienen mayor prioridad de acceso al bus DMA crea ráfagas de tráfico en el bus

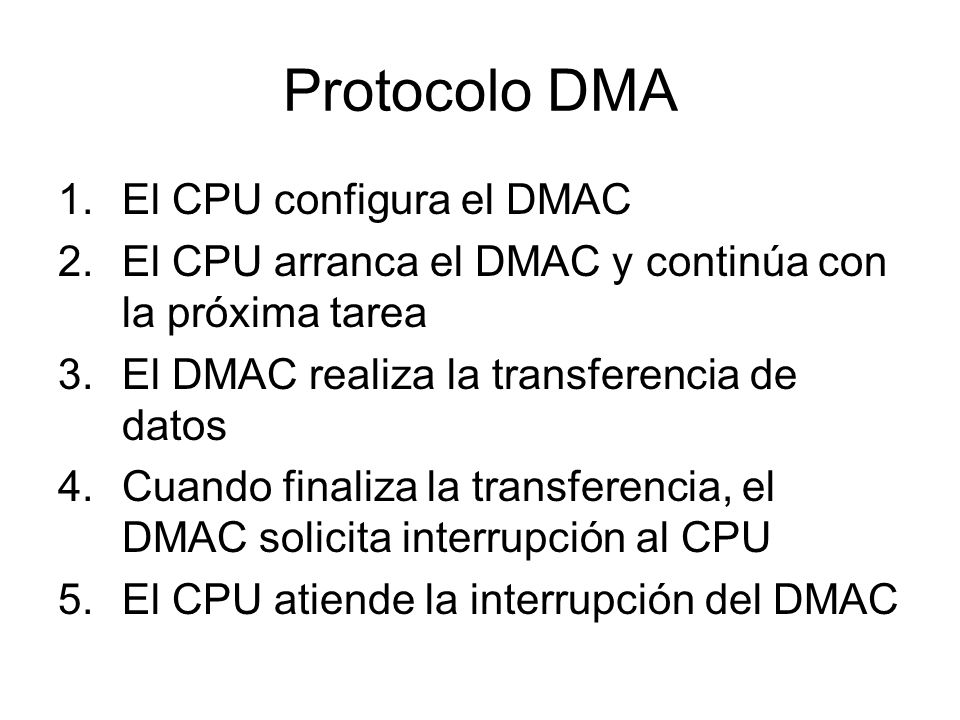

6 Protocolo DMA El CPU configura el DMAC
El CPU arranca el DMAC y continúa con la próxima tarea El DMAC realiza la transferencia de datos Cuando finaliza la transferencia, el DMAC solicita interrupción al CPU El CPU atiende la interrupción del DMAC

7 Computadora con DMA (2)

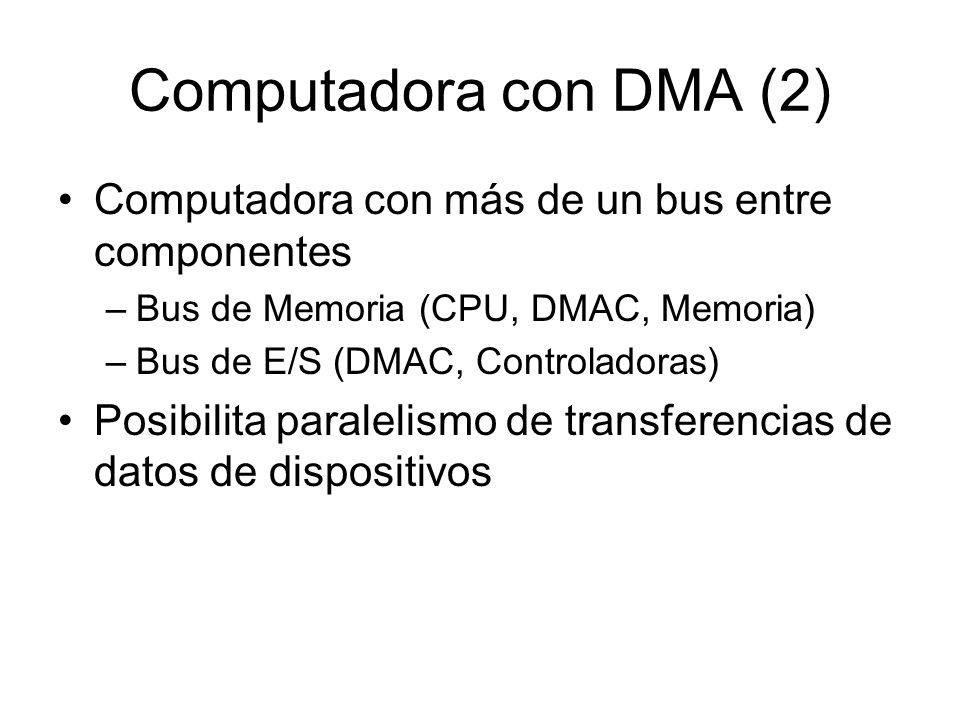

8 Computadora con DMA (2) Computadora con más de un bus entre componentes Bus de Memoria (CPU, DMAC, Memoria) Bus de E/S (DMAC, Controladoras) Posibilita paralelismo de transferencias de datos de dispositivos

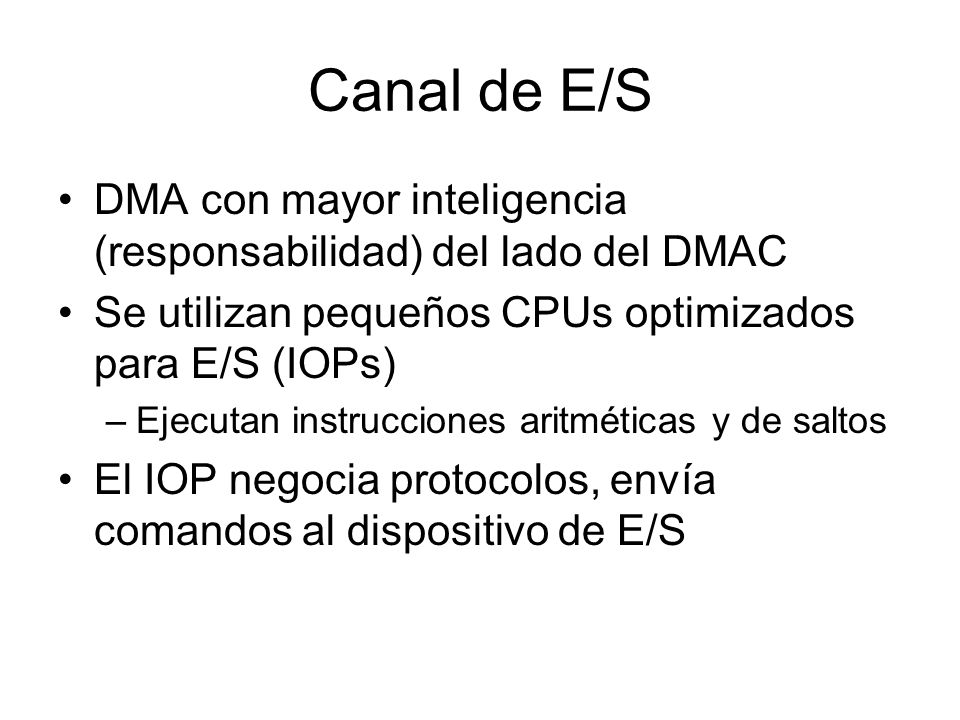

9 Canal de E/S DMA con mayor inteligencia (responsabilidad) del lado del DMAC Se utilizan pequeños CPUs optimizados para E/S (IOPs) Ejecutan instrucciones aritméticas y de saltos El IOP negocia protocolos, envía comandos al dispositivo de E/S

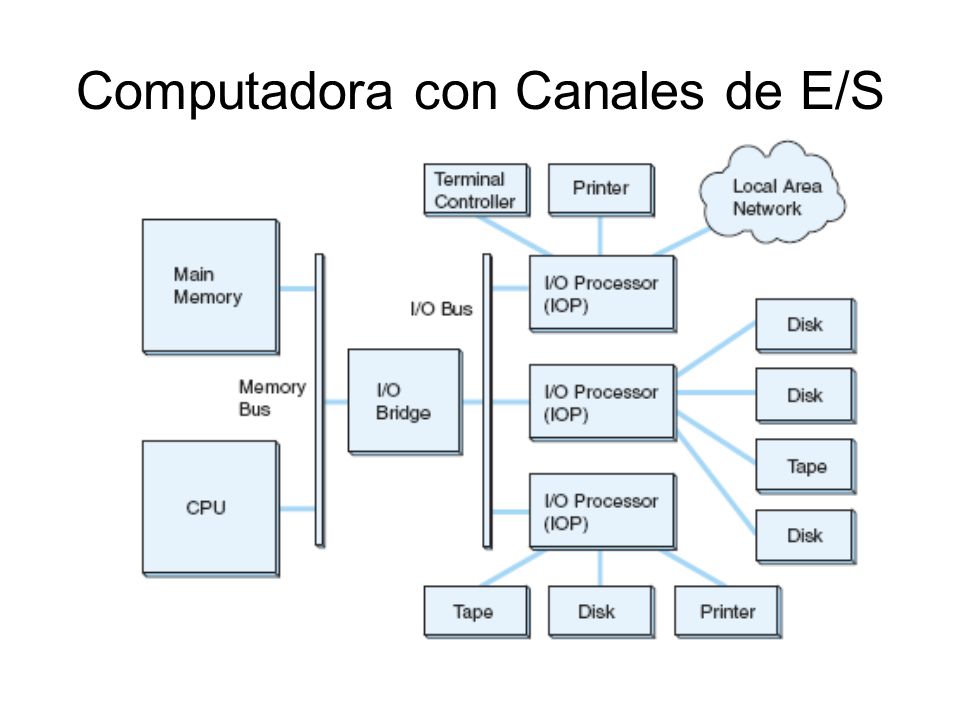

10 Computadora con Canales de E/S

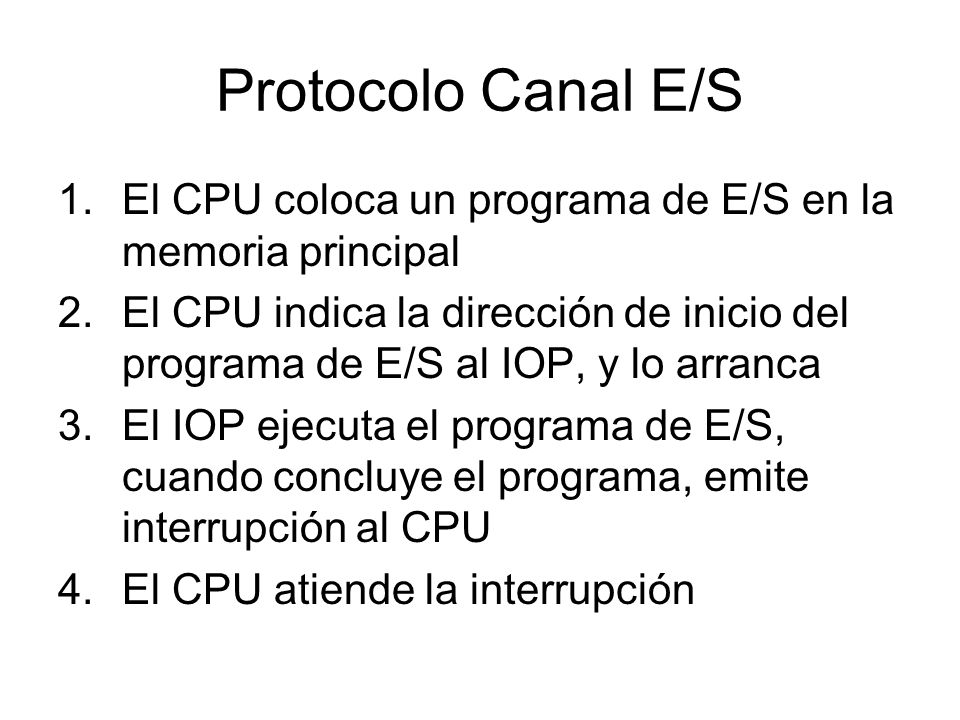

11 Protocolo Canal E/S El CPU coloca un programa de E/S en la memoria principal El CPU indica la dirección de inicio del programa de E/S al IOP, y lo arranca El IOP ejecuta el programa de E/S, cuando concluye el programa, emite interrupción al CPU El CPU atiende la interrupción

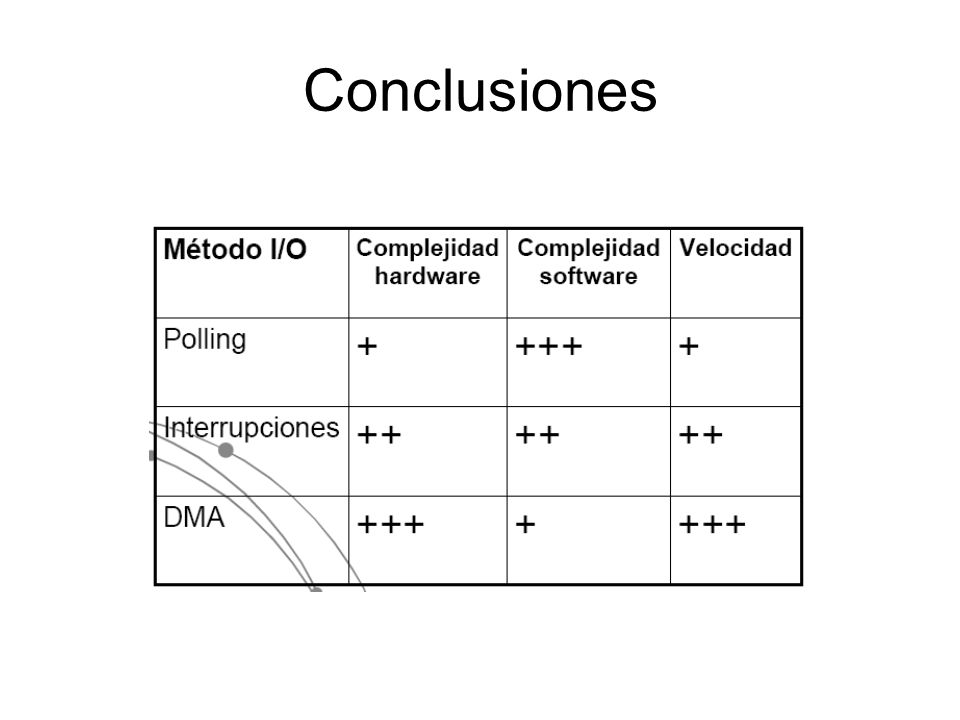

12 Conclusiones
