Tolerancias Posición (localización y orientación)

Presentación del tema: "Tolerancias Posición (localización y orientación)"— Transcripción de la presentación:

1 Tolerancias Posición (localización y orientación)

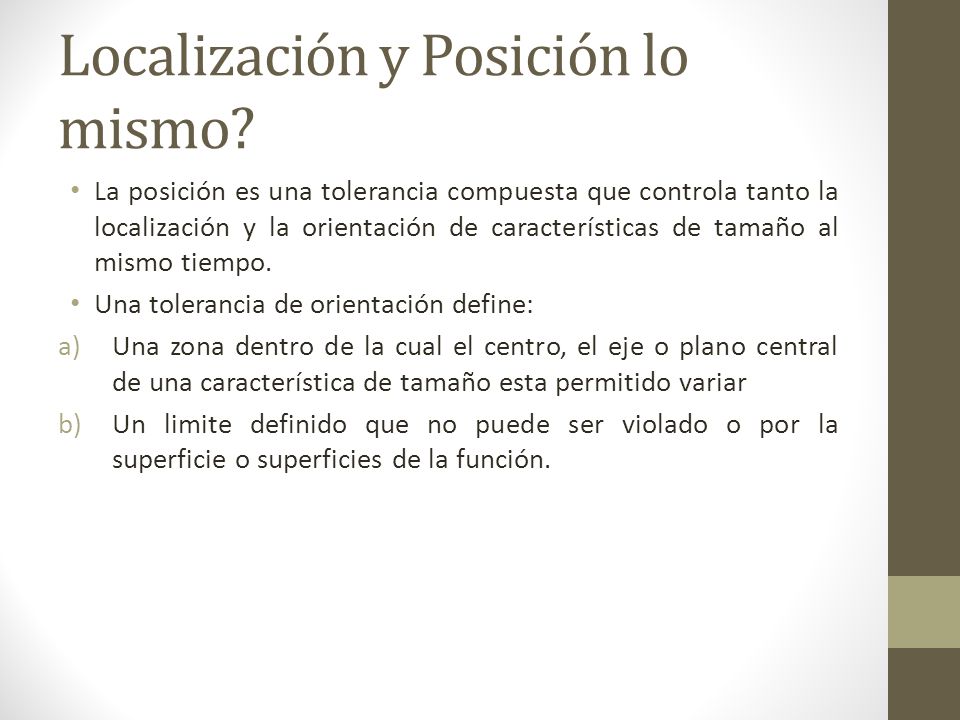

2 Localización y Posición lo mismo?
La posición es una tolerancia compuesta que controla tanto la localización y la orientación de características de tamaño al mismo tiempo. Una tolerancia de orientación define: Una zona dentro de la cual el centro, el eje o plano central de una característica de tamaño esta permitido variar Un limite definido que no puede ser violado o por la superficie o superficies de la función.

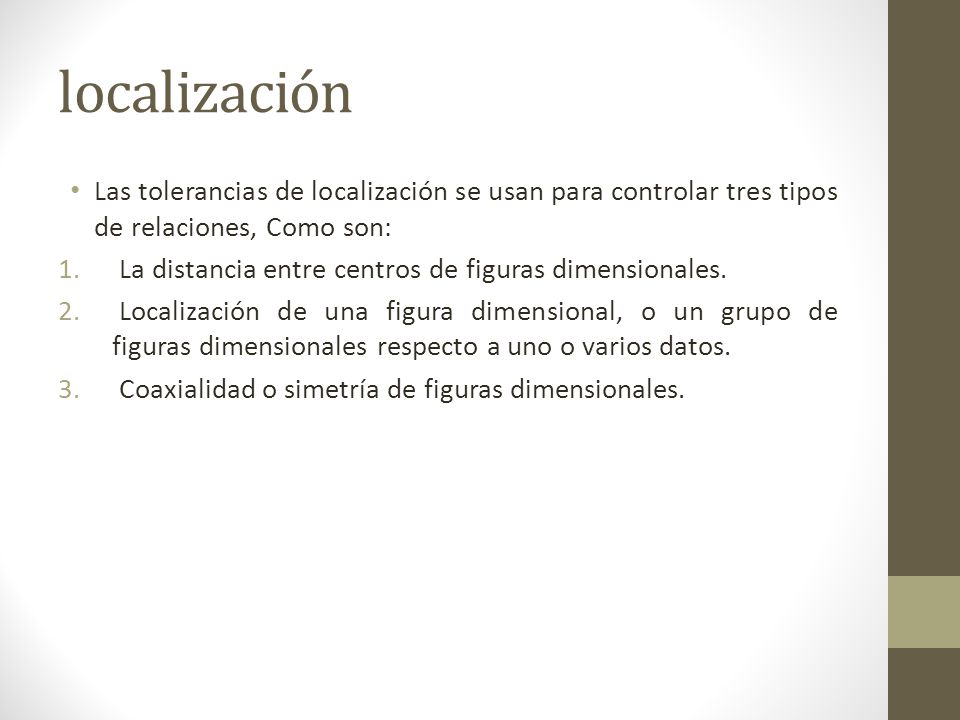

3 localización Las tolerancias de localización se usan para controlar tres tipos de relaciones, Como son: La distancia entre centros de figuras dimensionales. Localización de una figura dimensional, o un grupo de figuras dimensionales respecto a uno o varios datos. Coaxialidad o simetría de figuras dimensionales.

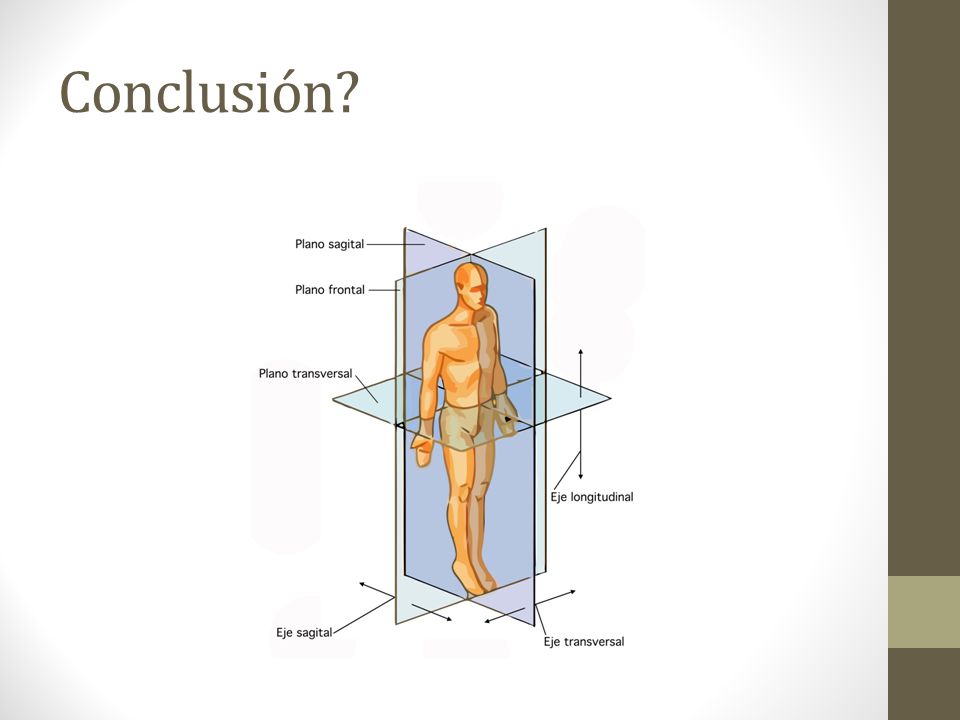

4 Conclusión?

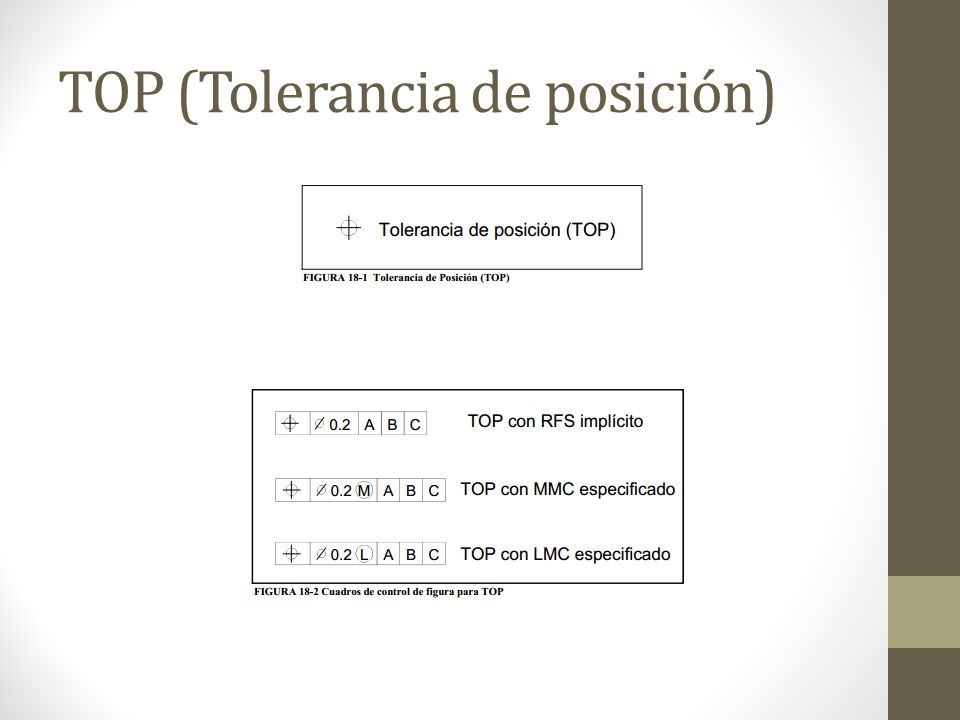

5 TOP (Tolerancia de posición)

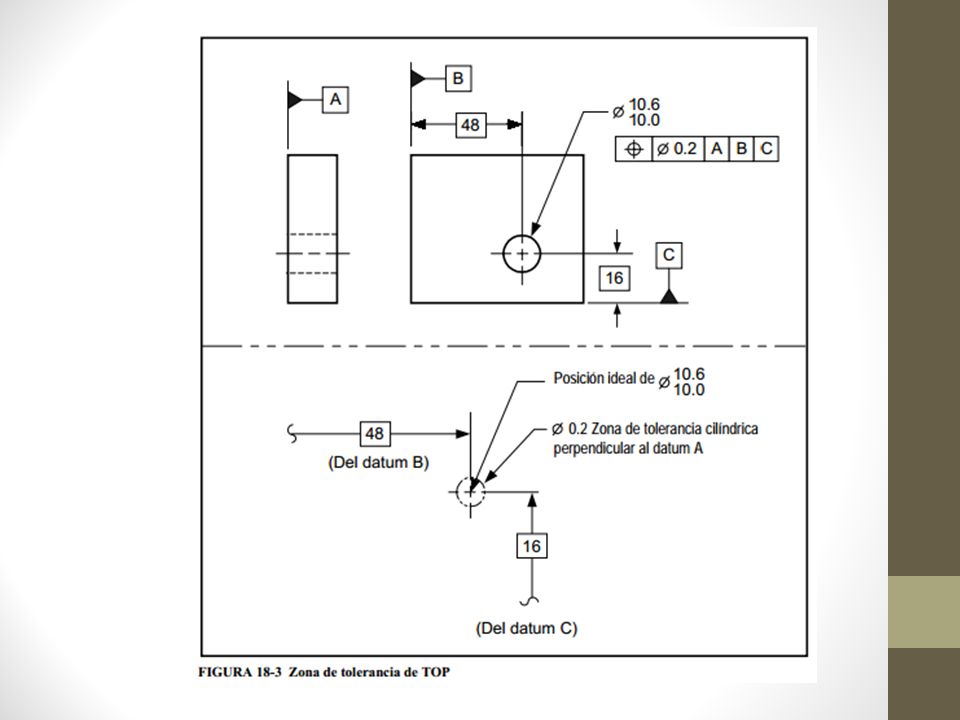

6

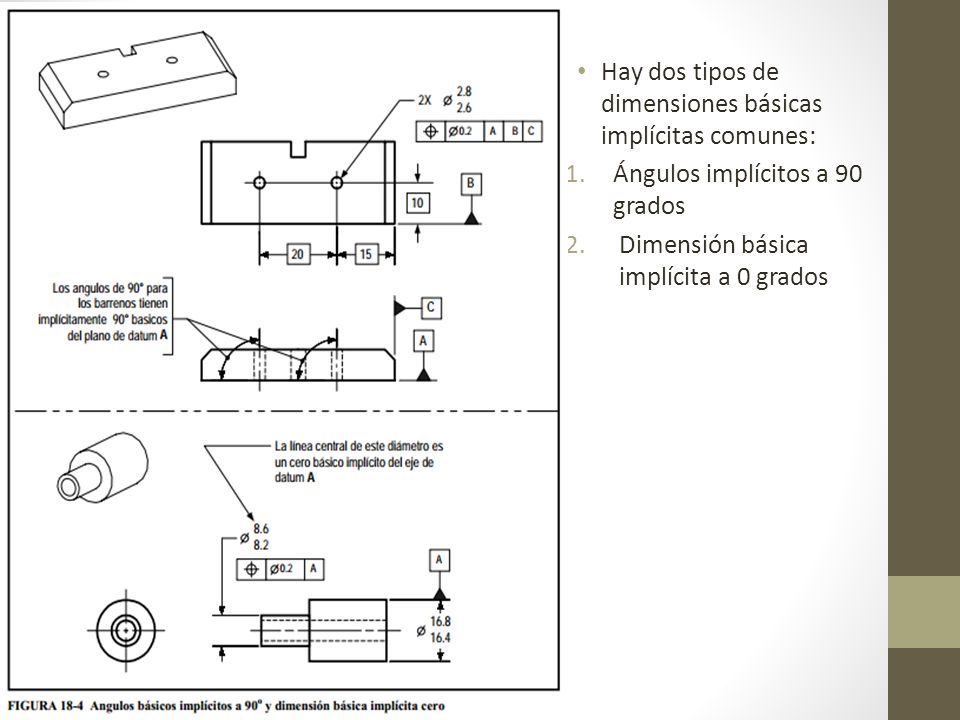

7 Hay dos tipos de dimensiones básicas implícitas comunes:
Ángulos implícitos a 90 grados Dimensión básica implícita a 0 grados

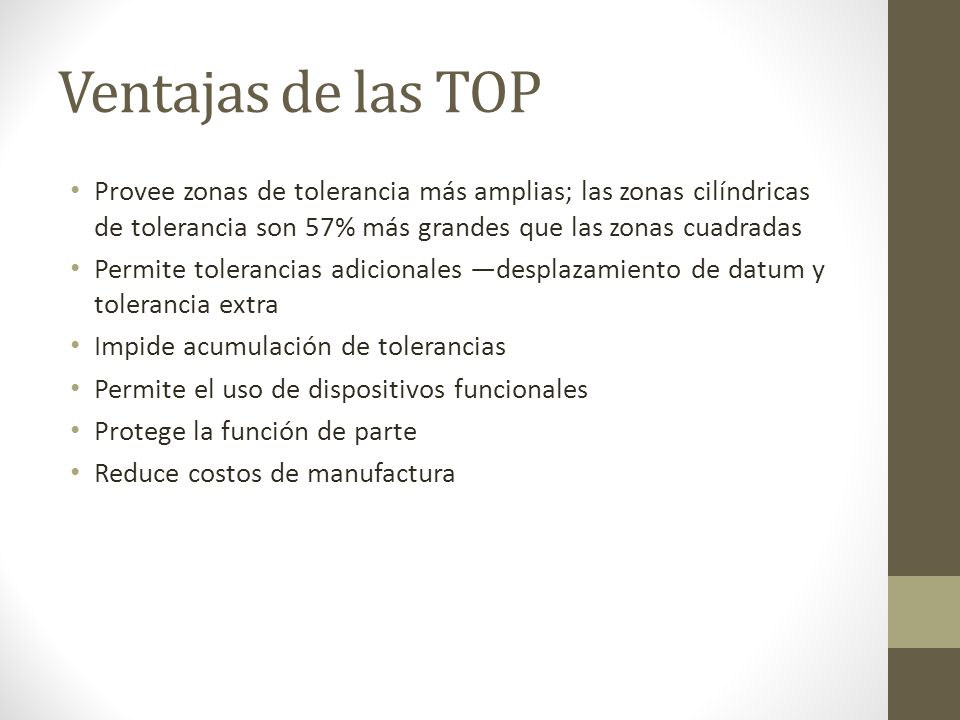

8 Ventajas de las TOP Provee zonas de tolerancia más amplias; las zonas cilíndricas de tolerancia son 57% más grandes que las zonas cuadradas Permite tolerancias adicionales —desplazamiento de datum y tolerancia extra Impide acumulación de tolerancias Permite el uso de dispositivos funcionales Protege la función de parte Reduce costos de manufactura

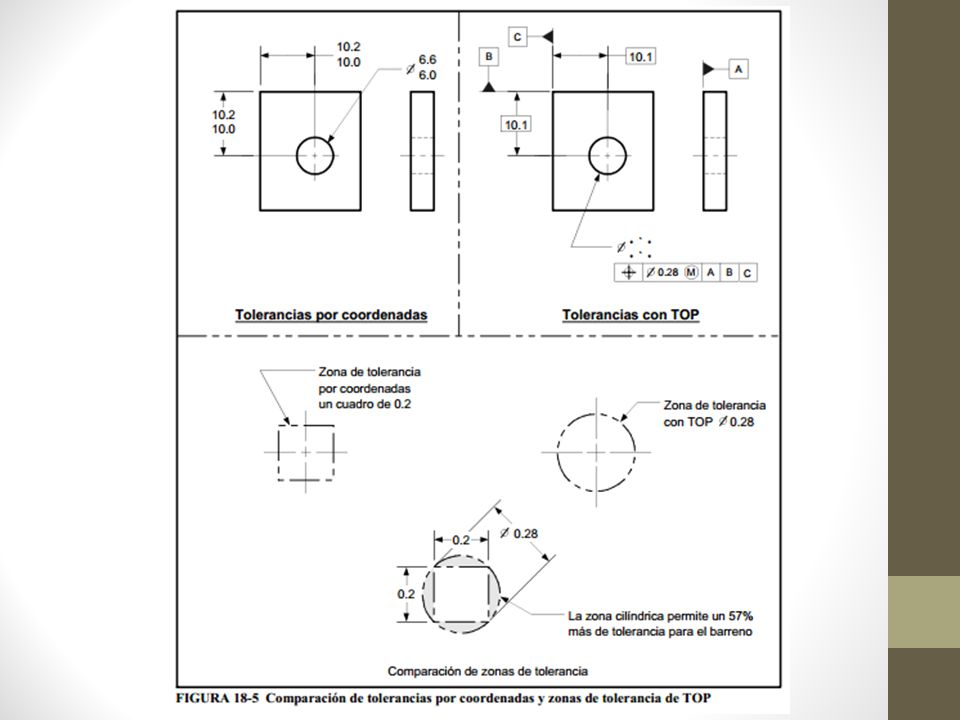

9

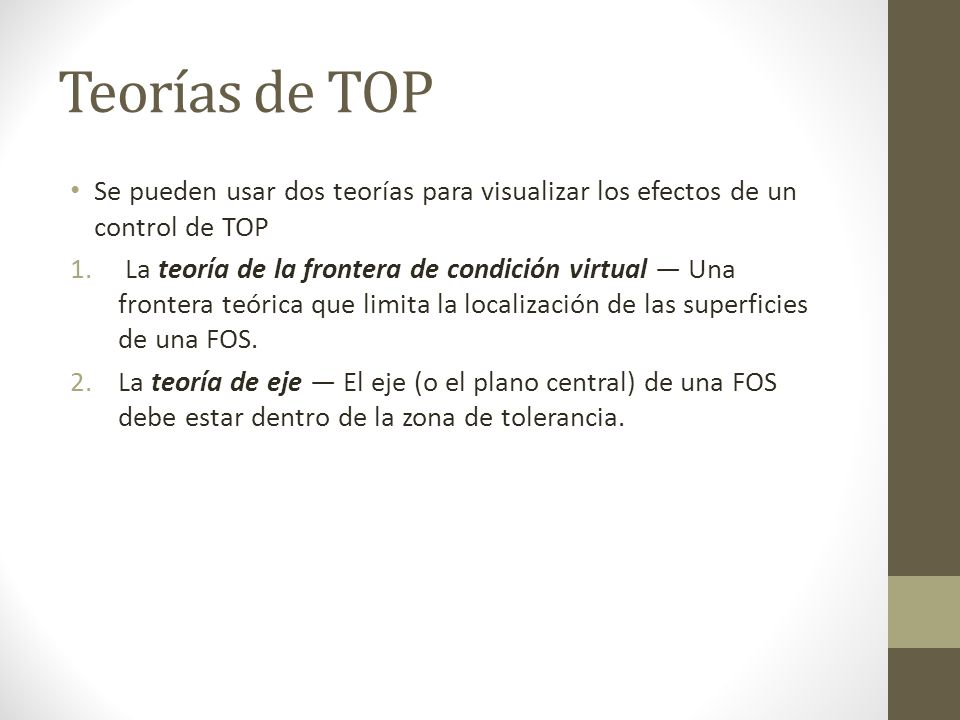

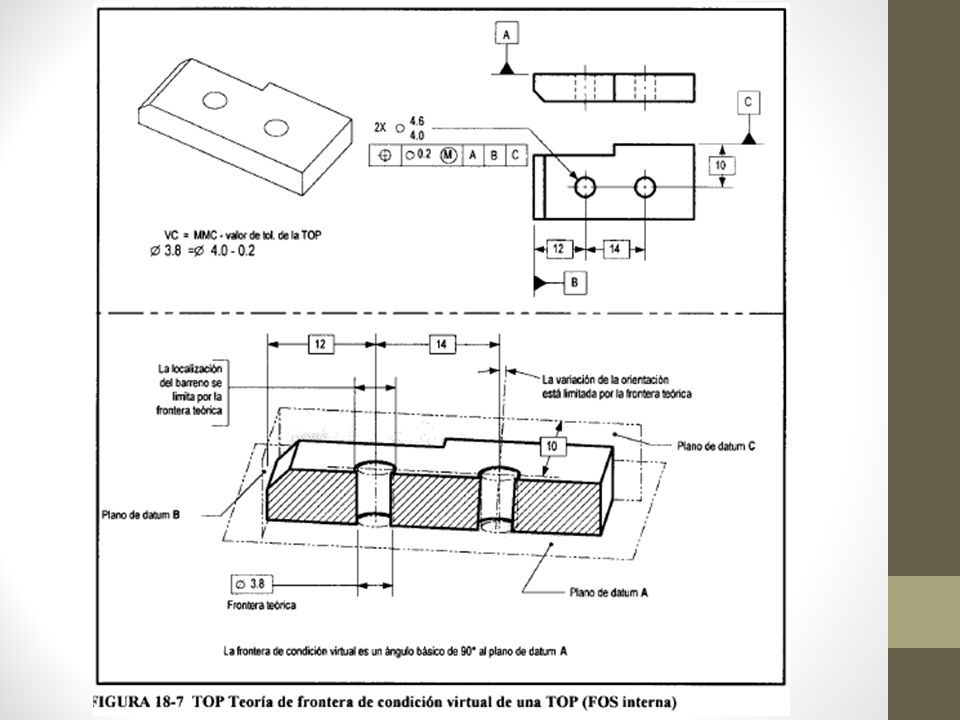

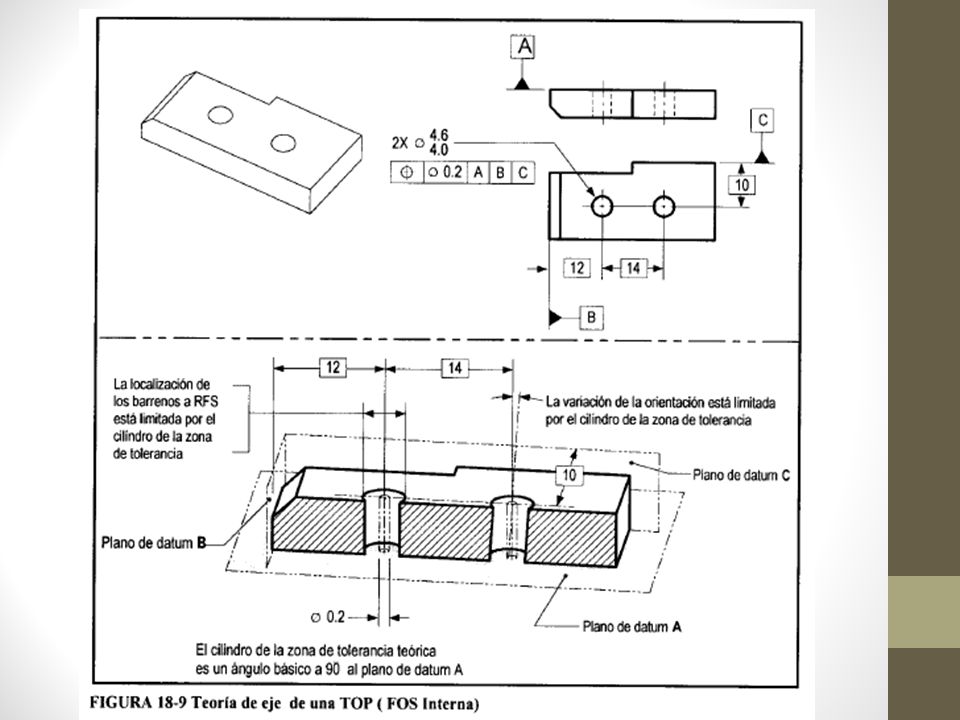

10 Teorías de TOP Se pueden usar dos teorías para visualizar los efectos de un control de TOP La teoría de la frontera de condición virtual — Una frontera teórica que limita la localización de las superficies de una FOS. La teoría de eje — El eje (o el plano central) de una FOS debe estar dentro de la zona de tolerancia.

11

12
