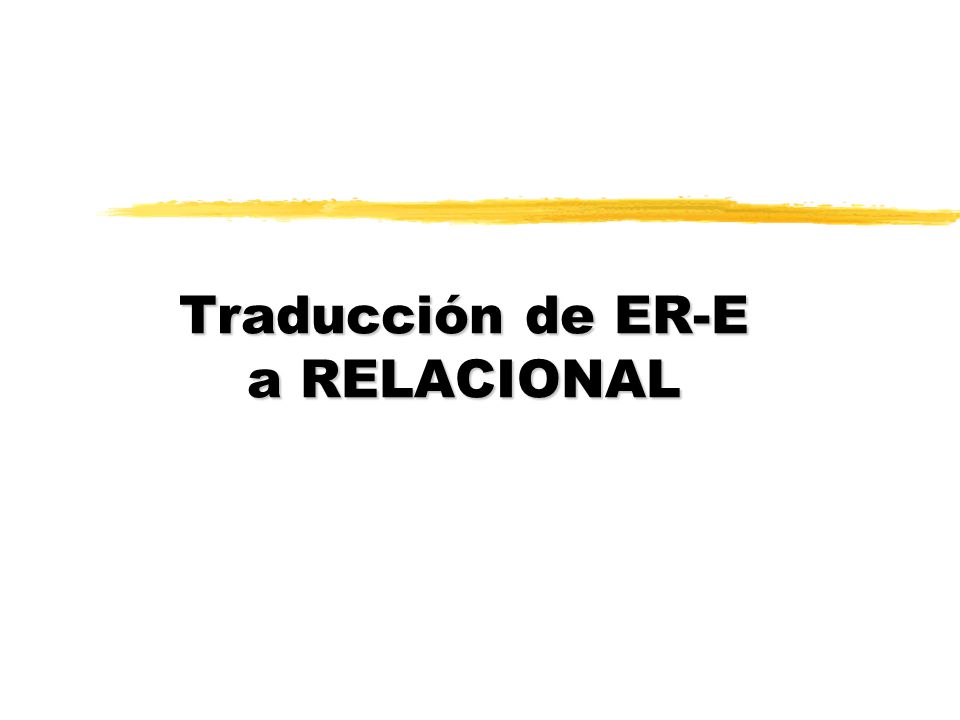

Traducción de ER-E a RELACIONAL

Presentación del tema: "Traducción de ER-E a RELACIONAL"— Transcripción de la presentación:

1 Traducción de ER-E a RELACIONAL

2 LECTORES(cédula,nombre,ciudad,barrio,calle,número)

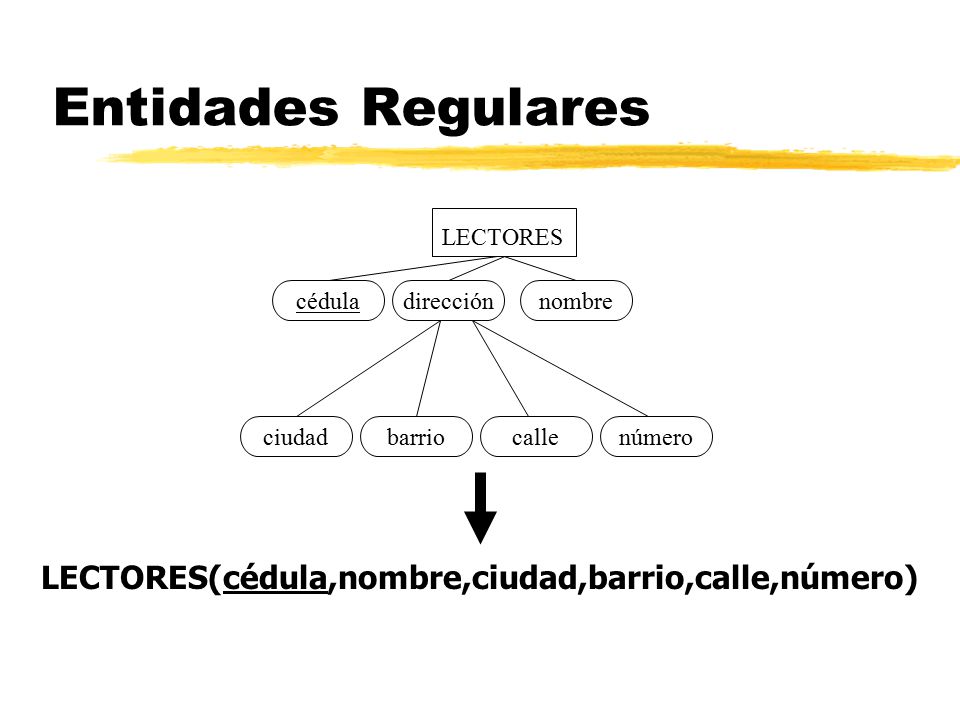

Entidades Regulares LECTORES cédula dirección nombre ciudad barrio calle número LECTORES(cédula,nombre,ciudad,barrio,calle,número)

3 ESTANTES(rif,número,capacidad,ubicación)

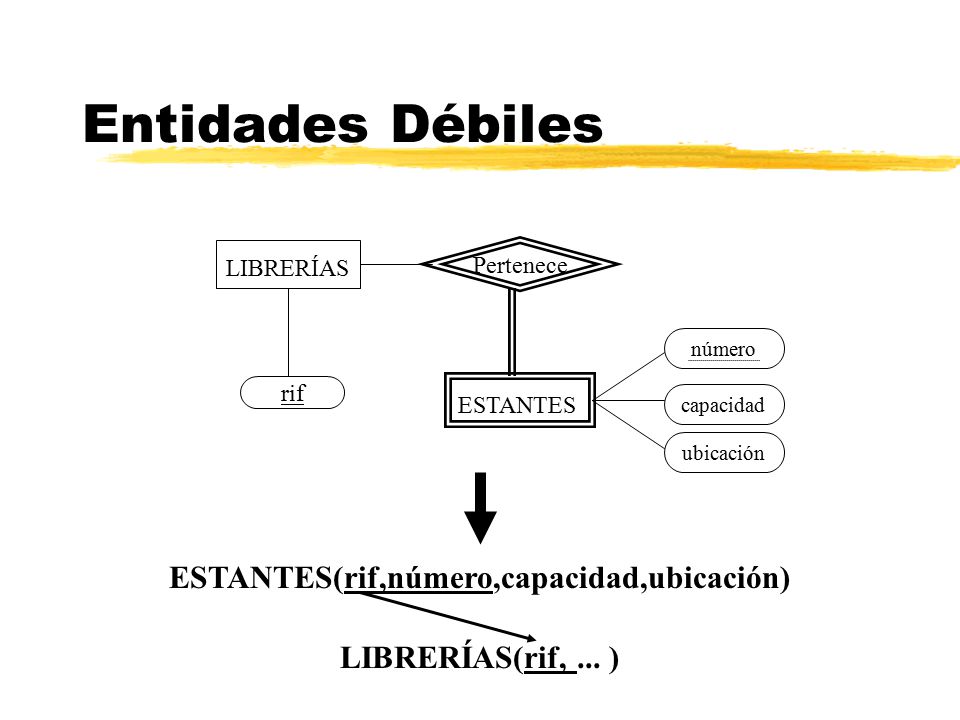

Entidades Débiles LIBRERÍAS Pertenece número rif ESTANTES capacidad ubicación ESTANTES(rif,número,capacidad,ubicación) LIBRERÍAS(rif, ... )

4 Relaciones Binarias 1:1 LIBRERÍAS(rif,cienc, ... )

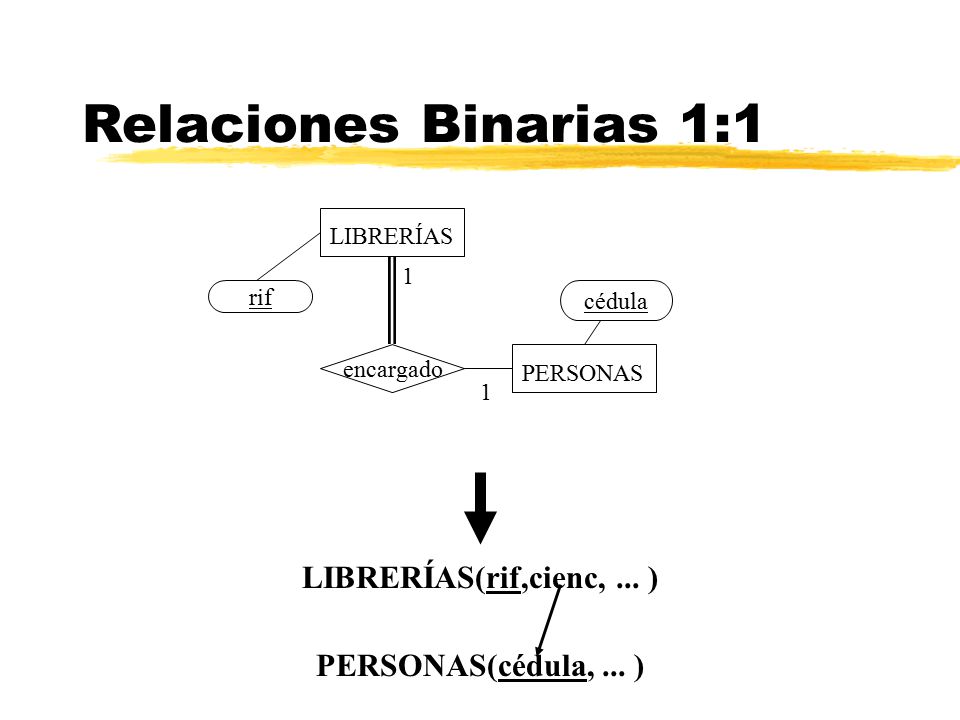

cédula encargado PERSONAS 1 LIBRERÍAS(rif,cienc, ... ) PERSONAS(cédula, ... )

5 LECTORES(cédula, ... , rifpref)

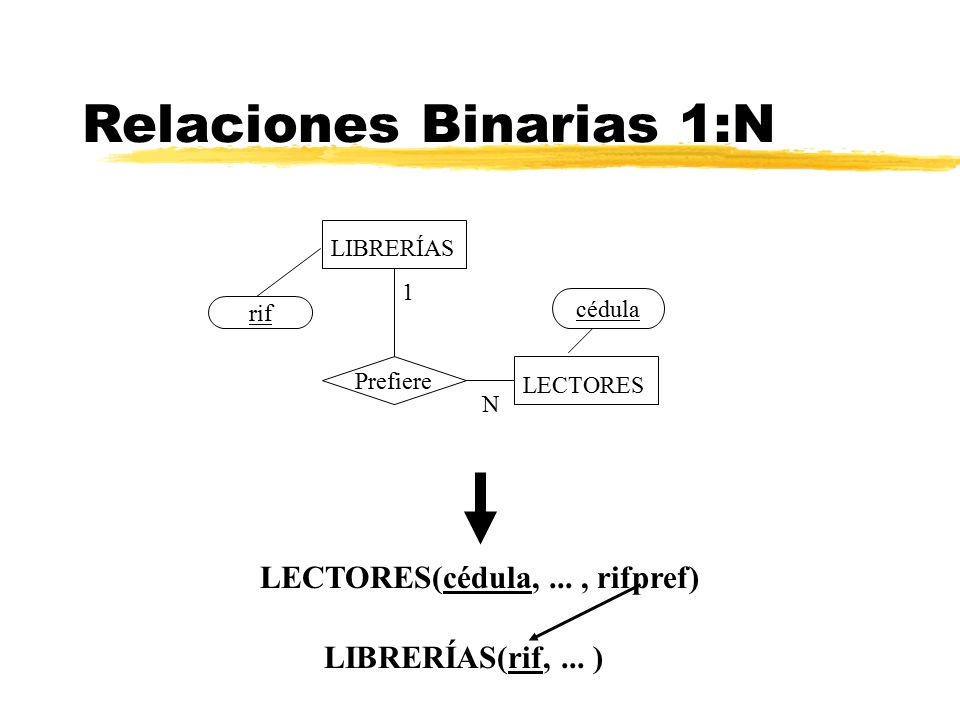

Relaciones Binarias 1:N LIBRERÍAS 1 cédula rif Prefiere LECTORES N LECTORES(cédula, ... , rifpref) LIBRERÍAS(rif, ... )

6 Ofrece(riflib,códlib,precio,cantidad)

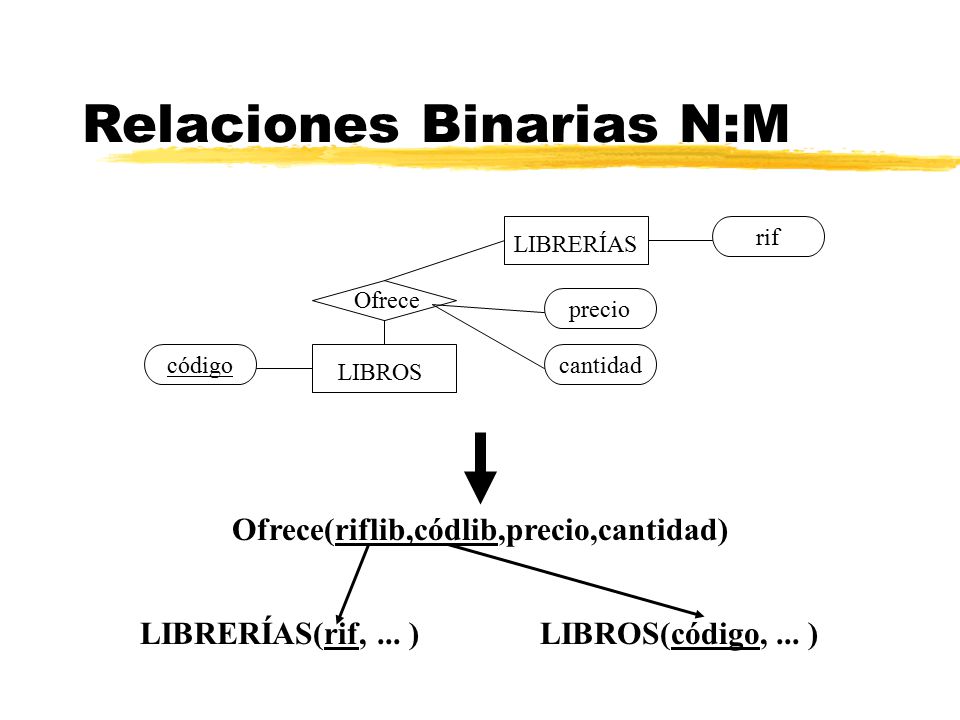

Relaciones Binarias N:M LIBRERÍAS rif Ofrece precio código LIBROS cantidad Ofrece(riflib,códlib,precio,cantidad) LIBRERÍAS(rif, ... ) LIBROS(código, ... )

7 teléfonos(cédula,número )

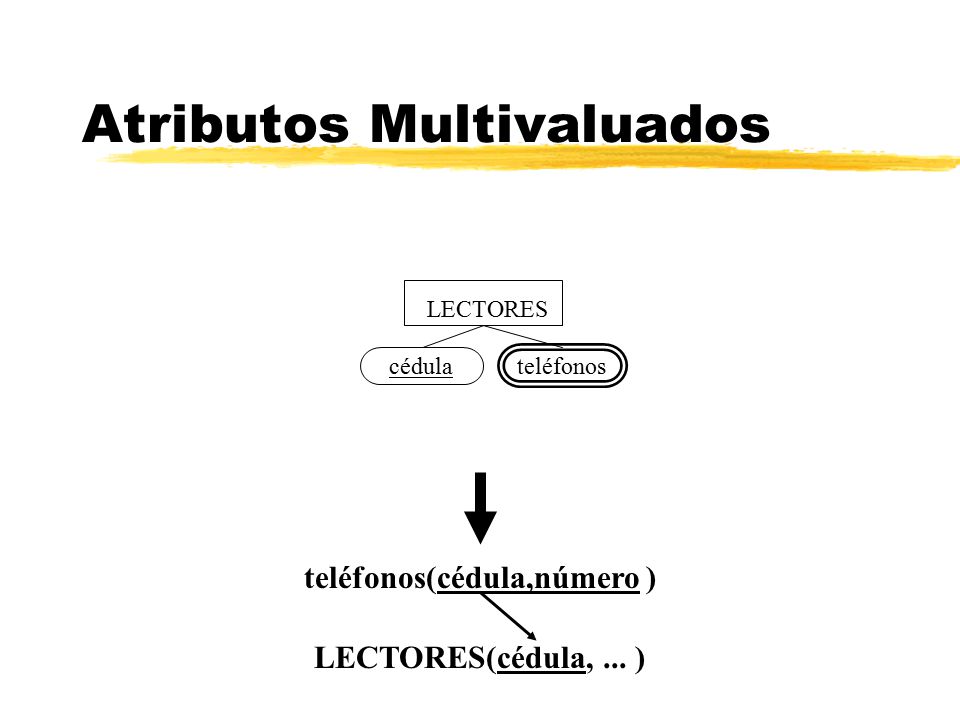

Atributos Multivaluados LECTORES cédula teléfonos teléfonos(cédula,número ) LECTORES(cédula, ... )

8 Compra(cédlec,riflib,códlib,precio)

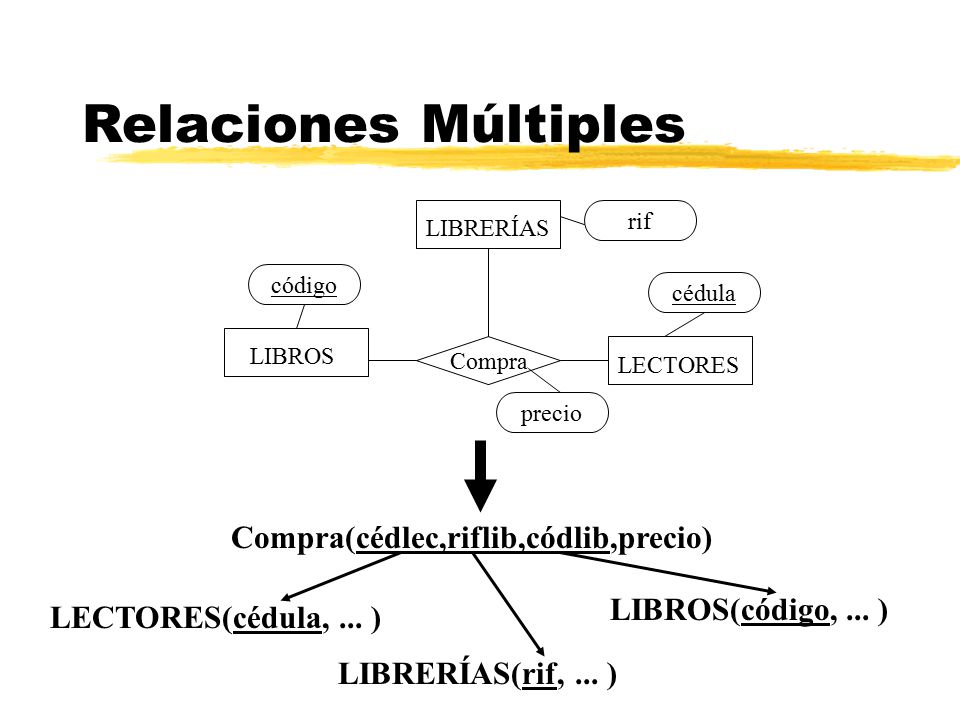

Relaciones Múltiples LIBRERÍAS rif código cédula LIBROS Compra LECTORES precio Compra(cédlec,riflib,códlib,precio) LIBROS(código, ... ) LECTORES(cédula, ... ) LIBRERÍAS(rif, ... )

9 EMPLEADOS(cédula,cargo, ... )
Especialización (A) EMPLEDOS TÉCNICOS OBREROS ADMINS  cargo Cargo=c1 Cargo=c3 Cargo=c2 cédula EMPLEADOS(cédula,cargo, ... ) ADMINIS(cédula, ... ) OBREROS(cédula, ... ) TÉCNICOS(cédula, ... )

10 Especialización (B)  ADMINIS(cédula, cargo, ... , oficina, ... )

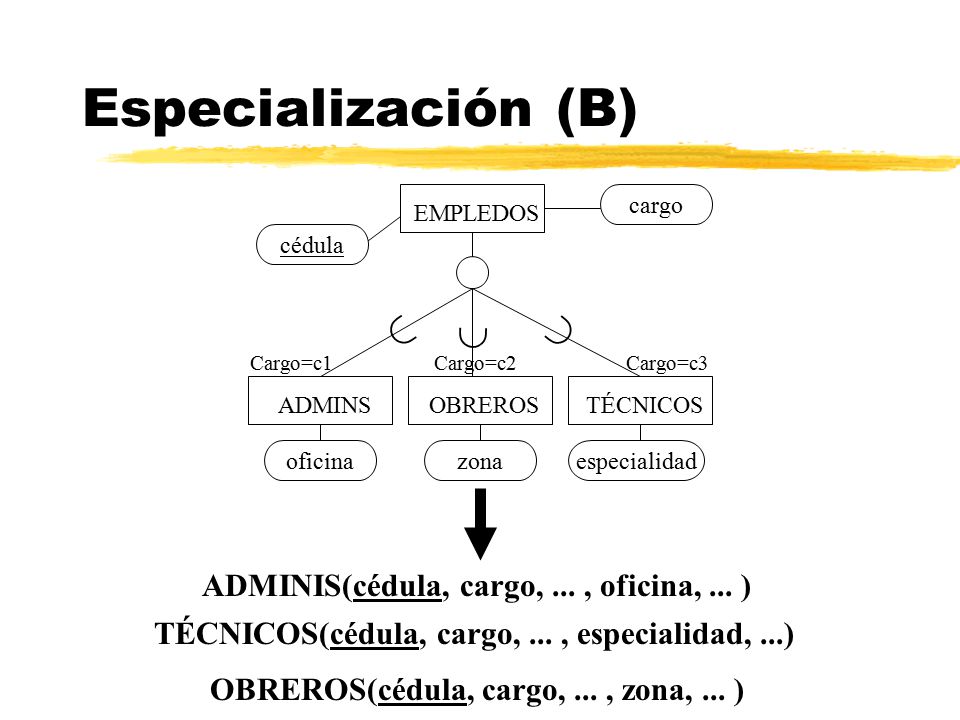

EMPLEDOS TÉCNICOS OBREROS ADMINS  cargo Cargo=c1 Cargo=c3 Cargo=c2 cédula especialidad zona oficina ADMINIS(cédula, cargo, ... , oficina, ... ) OBREROS(cédula, cargo, ... , zona, ... ) TÉCNICOS(cédula, cargo, ... , especialidad, ...)

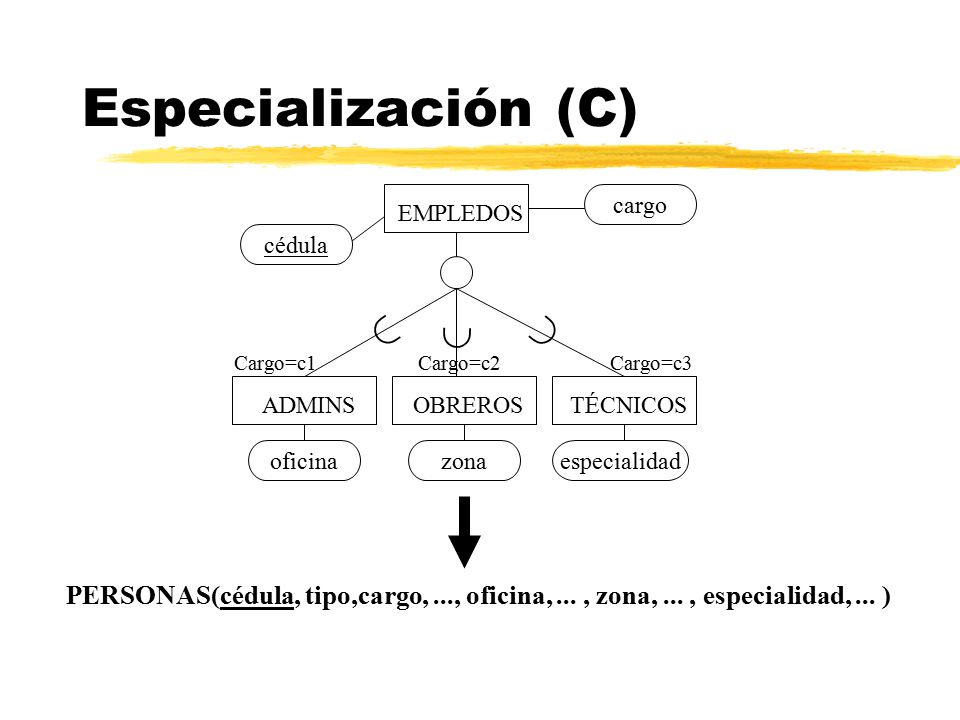

11 Especialización (C) EMPLEDOS TÉCNICOS OBREROS ADMINS  cargo Cargo=c1 Cargo=c3 Cargo=c2 cédula especialidad zona oficina PERSONAS(cédula, tipo,cargo, ..., oficina, ... , zona, ... , especialidad, ... )

12 Especialización (D)  

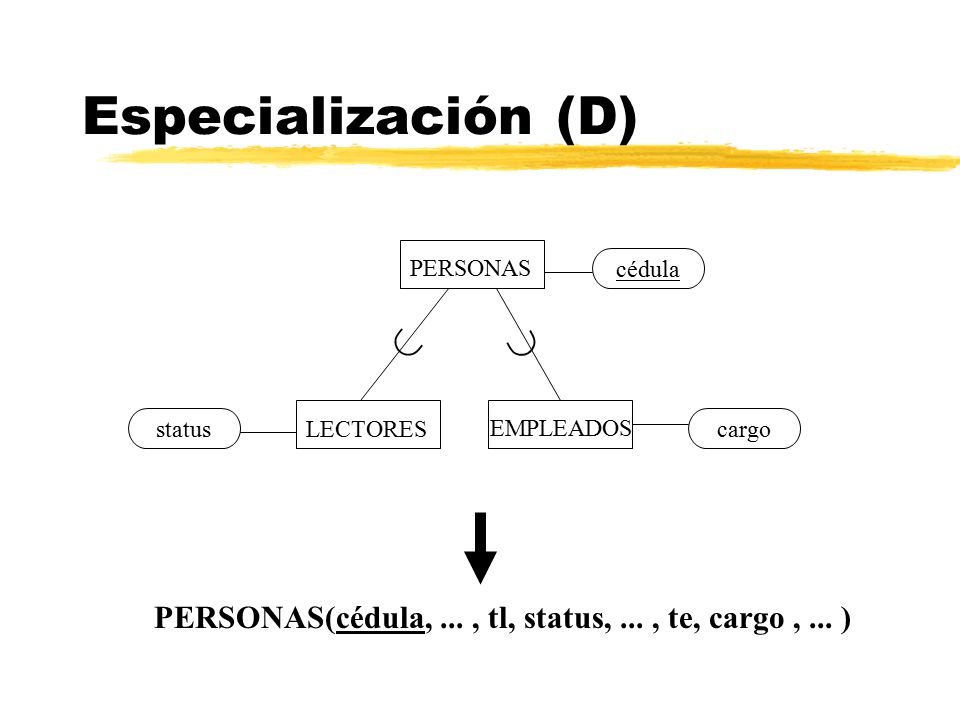

PERSONAS cédula   LECTORES status EMPLEADOS cargo PERSONAS(cédula, ... , tl, status, ... , te, cargo , ... )

13 PROPIETARIOS(codpro, ... )

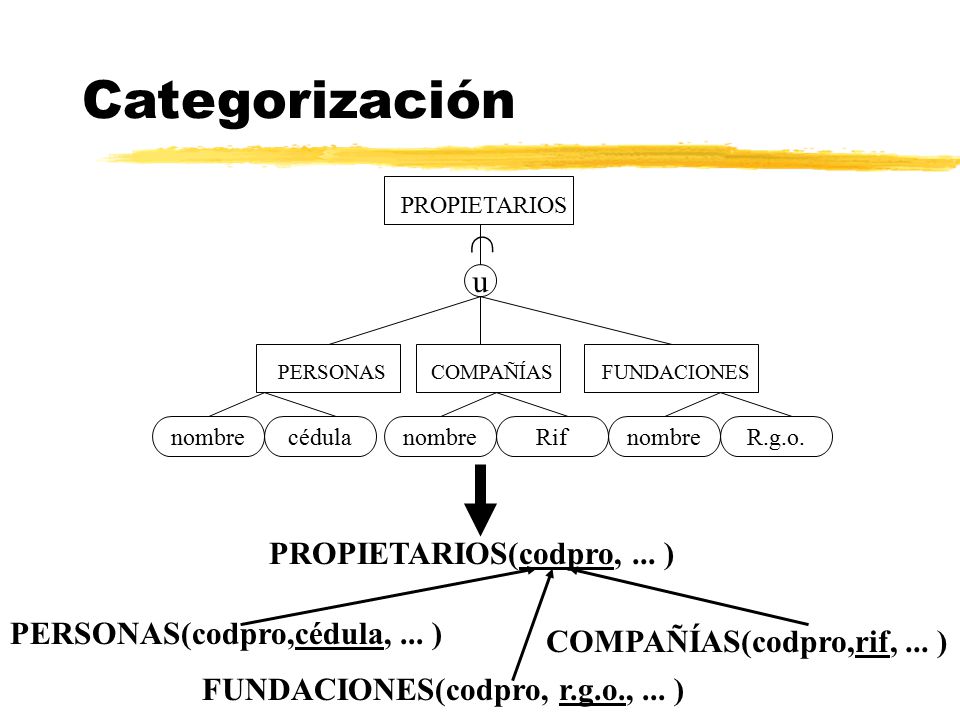

Categorización PROPIETARIOS FUNDACIONES COMPAÑÍAS PERSONAS u  nombre cédula Rif R.g.o. PROPIETARIOS(codpro, ... ) PERSONAS(codpro,cédula, ... ) COMPAÑÍAS(codpro,rif, ... ) FUNDACIONES(codpro, r.g.o., ... )
