Pasaje a Tablas Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

Presentaciones similares


Presentación del tema: "Pasaje a Tablas Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S."— Transcripción de la presentación:

1 Pasaje a Tablas Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

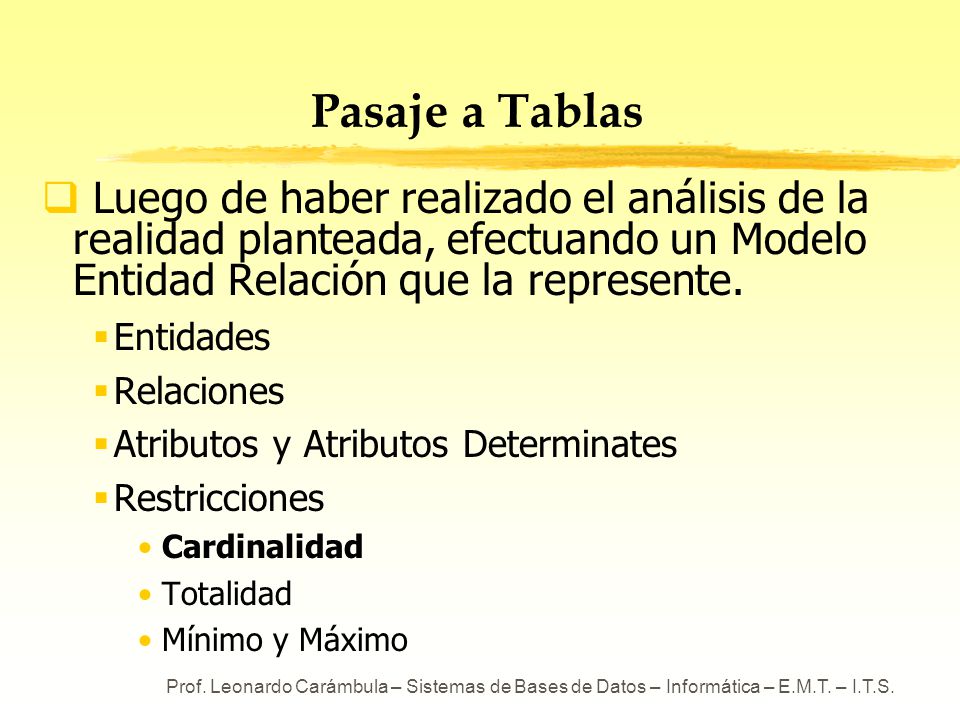

2 Pasaje a Tablas Luego de haber realizado el análisis de la realidad planteada, efectuando un Modelo Entidad Relación que la represente. Entidades Relaciones Atributos y Atributos Determinates Restricciones Cardinalidad Totalidad Mínimo y Máximo Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

3 Pasaje a Tablas Entidades
En principio, cada conjunto de entidades genera una tabla con el mismo nombre, para almacenar los datos de cada entidad que lo compone. Estudiantes dirección fecha_nac CId nombre Estudiantes (CId, nombre, fecha_nac, dirección) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

4 Pasaje a Tablas Atributo Compuesto
Se genera un atributo por cada atributo atómico que lo compone. Estudiantes calle numero dirección fecha_n esquina CId nombre Estudiantes (CId, nombre, fecha_n, calle, numero, esquina) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

5 Pasaje a Tablas Atributo Multivalorado
Un atributo multivalorado genera una relación con la entidad a la que pertenece. Estudiantes teléfono* fecha_nac CId nombre Estudiantes (CId, nombre, fecha_nac) Est-Telefono (CId, telefono) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

6 Pasaje a Tablas Relaciones Binarias
La relación entre las entidades se representa a través de una tabla Esta tabla esta formada por los atributos determinantes de las entidades relacionadas A B A-B A3 A1 A2 B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

7 Pasaje a Tablas Relaciones Binarias
La relación entre las entidades se representa a través de una tabla Esta tabla esta formada por los atributos determinantes de las entidades relacionadas A B A-B A3 A1 A2 B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

8 Pasaje a Tablas Relaciones Binarias A-B (A1, A2, B1)
El atributo determinate de la relación depende de la cardinalidad de la relación. A B A-B A3 A1 A2 B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

9 Pasaje a Tablas Relaciones Binarias A-B (A1, A2, B1,A_B_1)
Si la relación posee atributos propios, se representan en la misma tabla, A-B. A B A-B A3 A_B_1 A1 A2 B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

10 A-B (A1, A2, B1) Pasaje a Tablas Relaciones Binarias N a N
A (A1, A2, A3) B (B1, B2) A-B (A1, A2, B1) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

11 A-B (A1, A2, B1) Pasaje a Tablas Relaciones
Binarias N a 1 N 1 A B A-B A3 A1 A2 B1 B2 Si no hay totalidad, es preferible crear la relación porque no todos los A se relacionan con los B A (A1, A2, A3) B (B1, B2) A-B (A1, A2, B1) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

12 A-B (B1, A1, A2) Pasaje a Tablas Relaciones Binarias 1 a N
A (A1, A2, A3) B (B1, B2) A-B (B1, A1, A2) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

13 Pasaje a Tablas Relaciones Binarias 1 a N
Para este caso, TOTALIDAD, la relación A-B se representa en la entidad B B hereda la clave de A (A1, A2) 1 N A B A-B A3 A1 A2 B1 B2 B (B1, B2, A1, A2) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

14 A-B (B1, A1, A2) Pasaje a Tablas Relaciones Binarias 1 a N
Para este caso, la totalidad no afecta la relación, como si no existiera. 1 N A B A-B A3 A1 A2 B1 B2 A (A1, A2, A3) B (B1, B2) A-B (B1, A1, A2) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

15 A-B (B1, A1, A2) Pasaje a Tablas Relaciones Elijo alguno de los dos
Binarias 1 a 1 1 1 A B A-B A3 A1 A2 B1 B2 A (A1, A2, A3) B (B1, B2) A-B (B1, A1, A2) Elijo alguno de los dos Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

16 Pasaje a Tablas Relaciones Binarias 1 a 1
Para este caso, TOTALIDAD, la relación A-B se representa en la entidad B B hereda la clave de A (A1, A2) 1 1 A B A-B A3 A1 A2 B1 B2 B (B1, B2, A1, A2) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

17 Pasaje a Tablas Relaciones Binarias 1 a 1
Para este caso existen dos posibilidades: A (A1, A2, A3, B1) B (B1, B2, A1, A2) 1 1 A B A-B A3 A1 A2 B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

18 Pasaje a Tablas Relaciones A-B-C (A1, A2, B1, C1) N-arias
Depende de la realidad para determinar el o los atributos determinantes de la relación. Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

19 Pasaje a Tablas Relaciones N-arias Ejemplo
1 Salones Utilizan Máquinas Nro-salon Nro-máquina N Estudiantes Nro-estudiante Utilizan (Nro-salon, Nro-estudiante, Nro-maquina) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

20 Pasaje a Tablas Relaciones Categorización A1 A2 A A3 D1 B1 N C-D N B C
B (A1, B1) C (A1) D (D1, D2) C-D (A1, D1) Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

21 Pasaje a Tablas Relaciones Agregación A (A1, A2) B (B1, B2) C (C1, C2)
AB-C N A (A1, A2) B (B1, B2) C (C1, C2) A-B (A1, B1) AB-C (A1, C1) N Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

22 Pasaje a Tablas A (A1, A2) B (A1, A1) * B (Es, Esta) Relaciones
Autorelación A (A1, A2) B (A1, A1) * B (Es, Esta) Esta B Es A1 A2 A Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

23 Pasaje a Tablas Entidad Débil A (A1, A2, A3) B (A1, B1, B2)
La relación débil se representa en la entidad débil. La entidad débil heredea el atributo determinante de la entidad fuerte. 1 N A A-B B A3 A1 A2 A (A1, A2, A3) B (A1, B1, B2) B1 B2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.

24 Pasaje a Tablas Entidad Débil
La relación de una entidad débil no se pasa a tablas. N 1 N A B A-B A3 A1 A2 B1 B2 A (A1, A2, A3) B (A1, B1, B2) C (C1, C2) B-C (A1, B1, C1) B-C N C1 C C2 Prof. Leonardo Carámbula – Sistemas de Bases de Datos – Informática – E.M.T. – I.T.S.
