Influencia de la incertidumbre geológica en el desempeño de la perforación.

Presentación del tema: "Influencia de la incertidumbre geológica en el desempeño de la perforación."— Transcripción de la presentación:

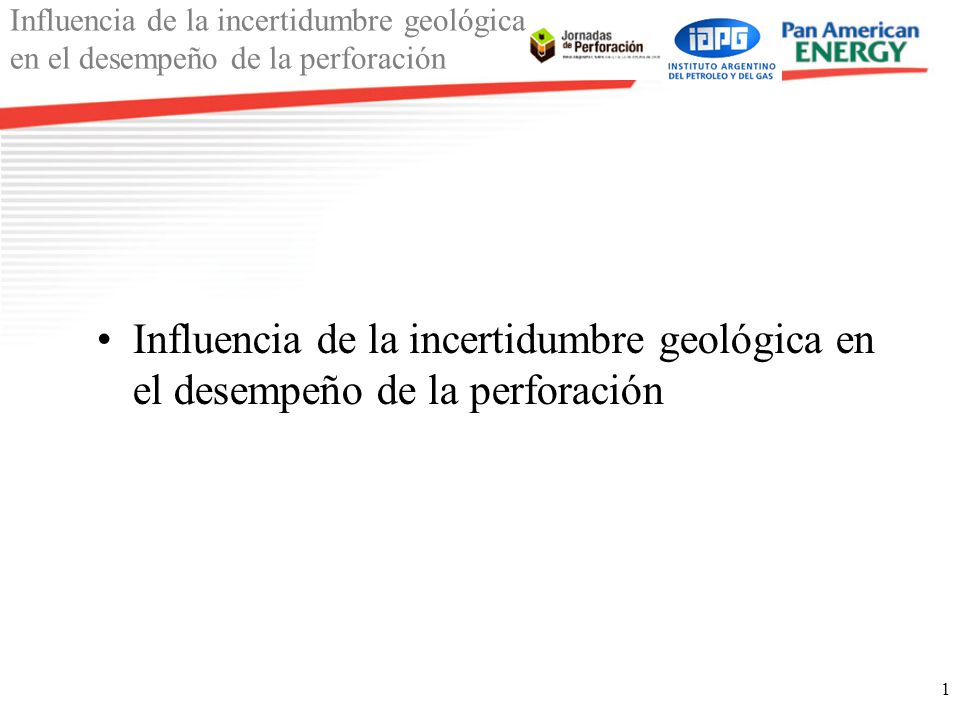

1 Influencia de la incertidumbre geológica en el desempeño de la perforación

2

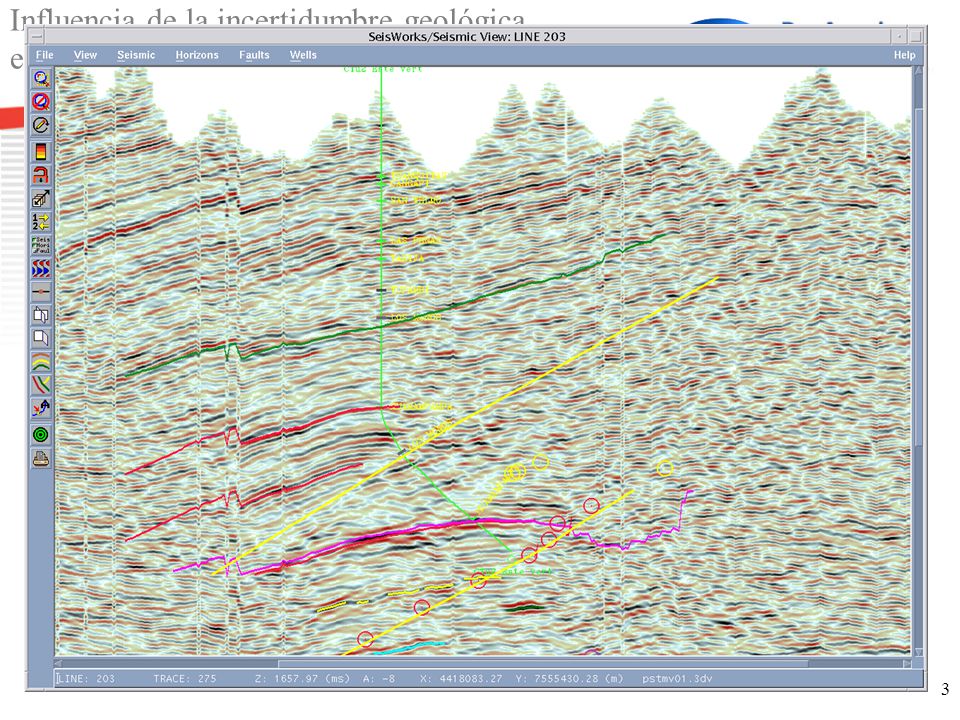

3

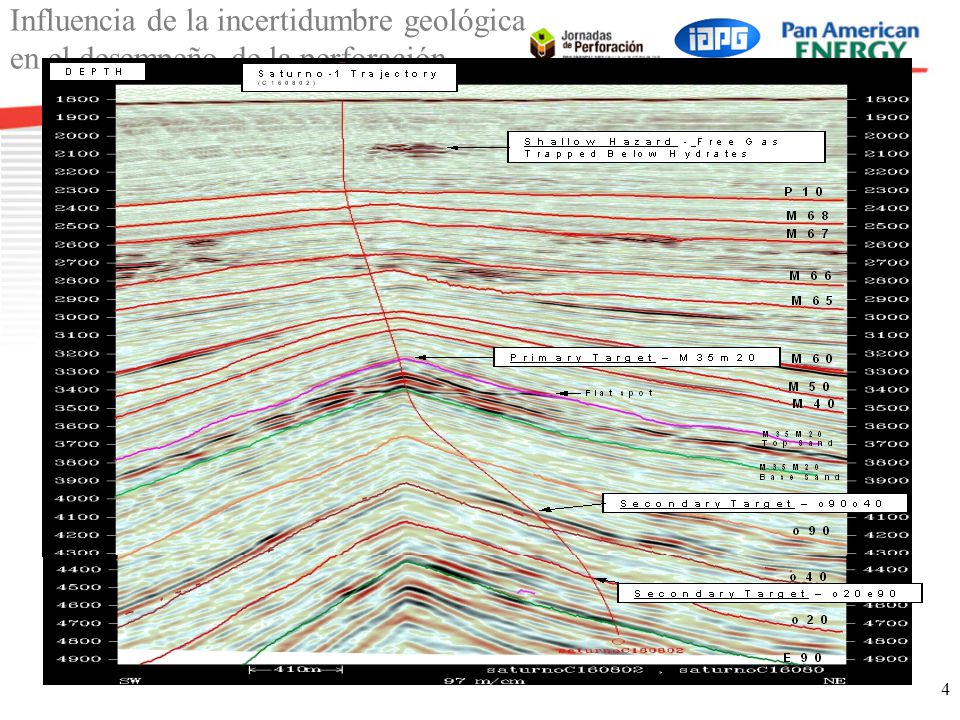

4

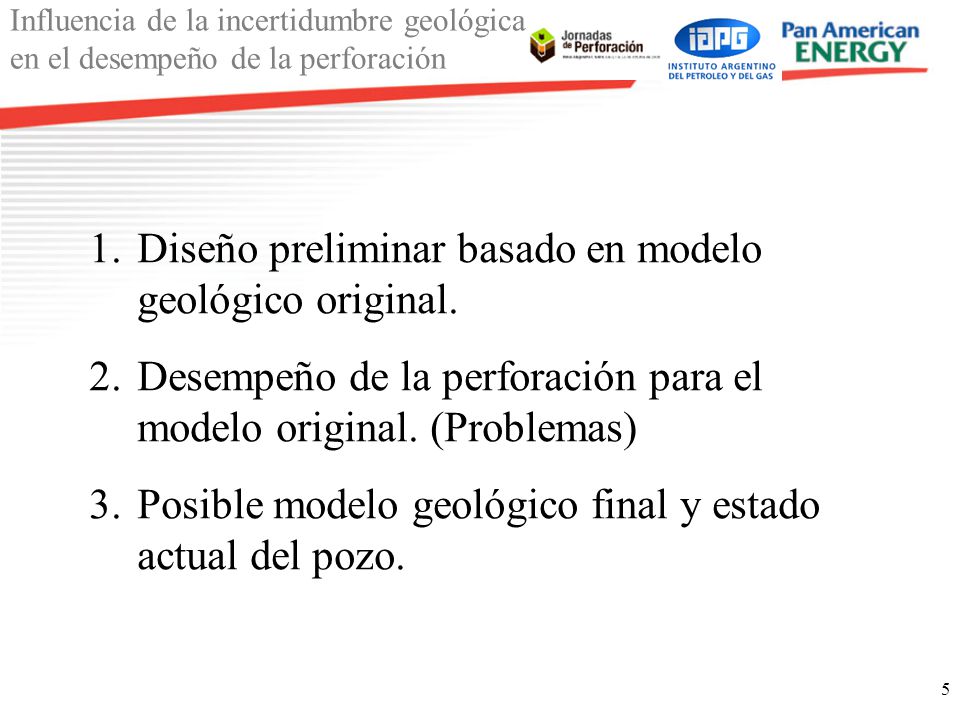

5 Diseño preliminar basado en modelo geológico original.
Desempeño de la perforación para el modelo original. (Problemas) Posible modelo geológico final y estado actual del pozo.

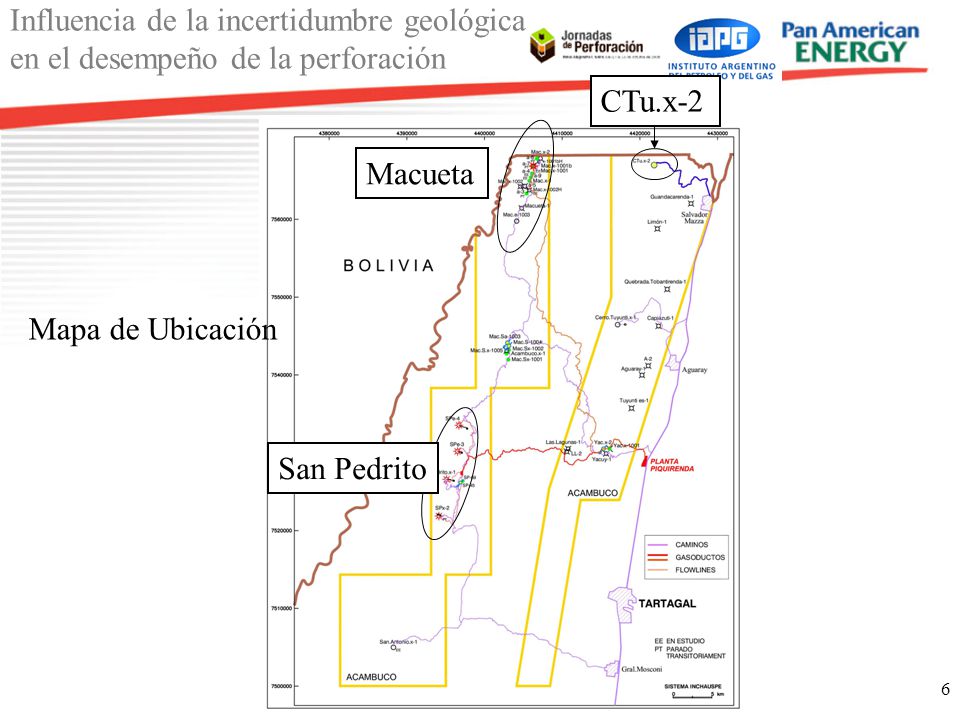

6 CTu.x-2 Macueta Mapa de Ubicación San Pedrito

7

8

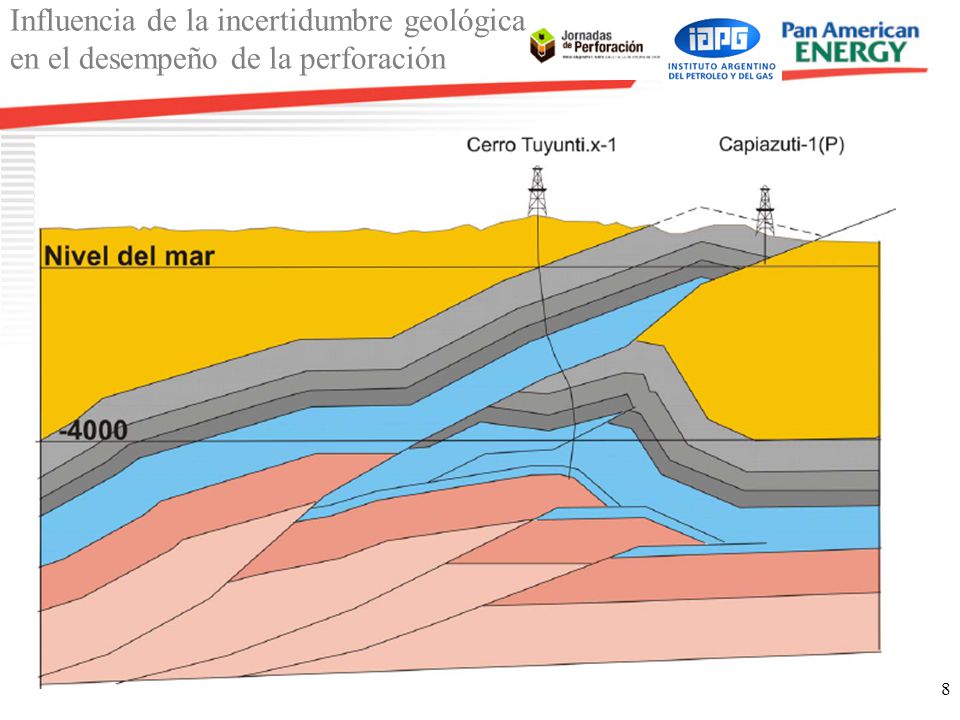

9

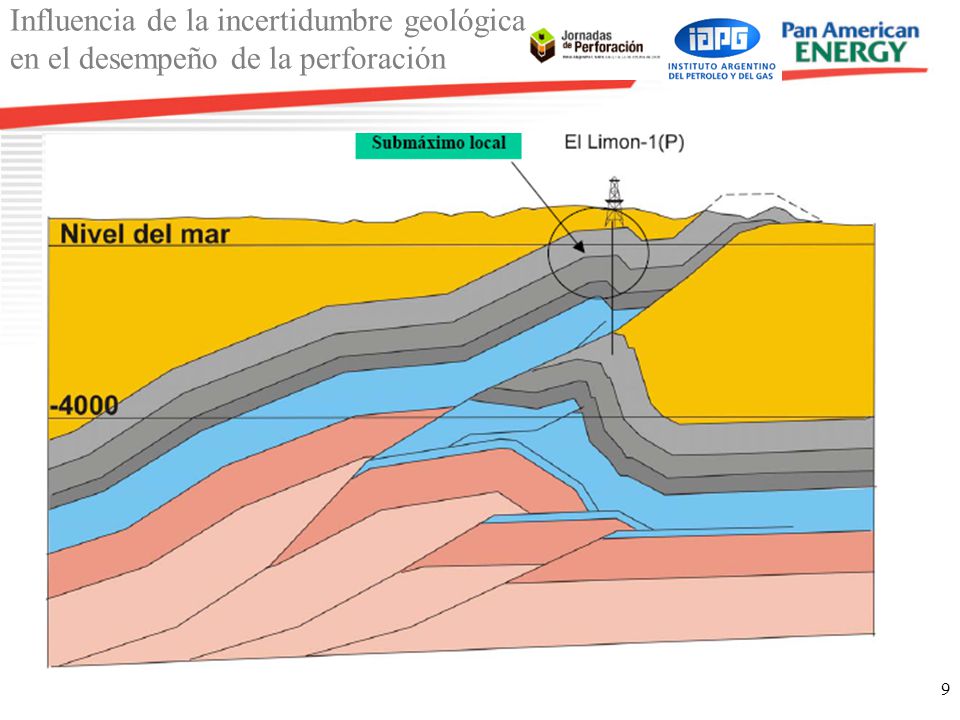

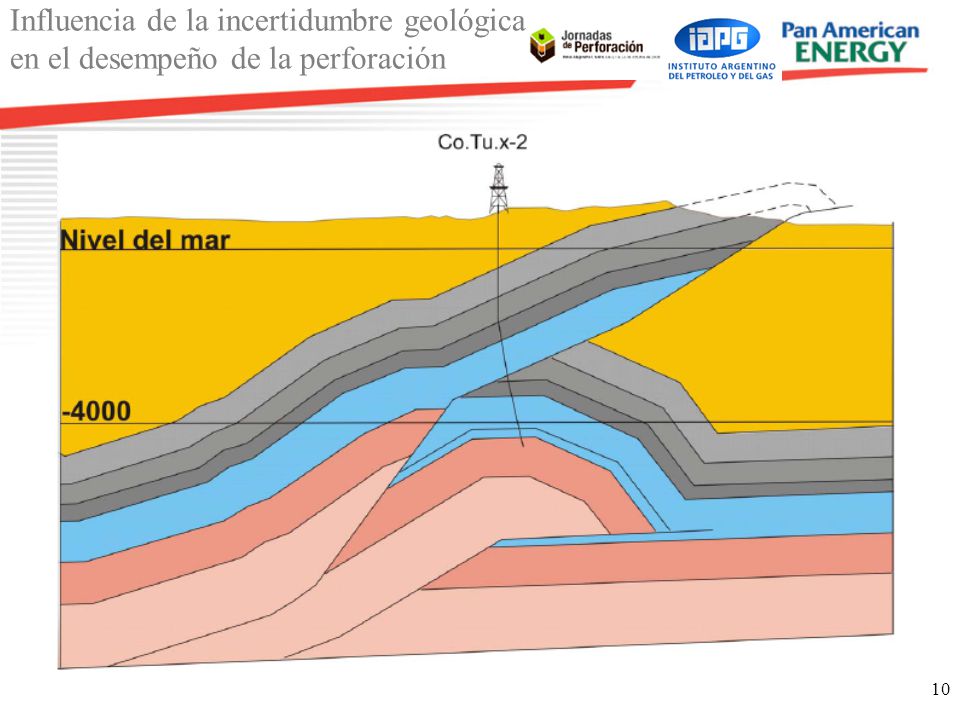

10

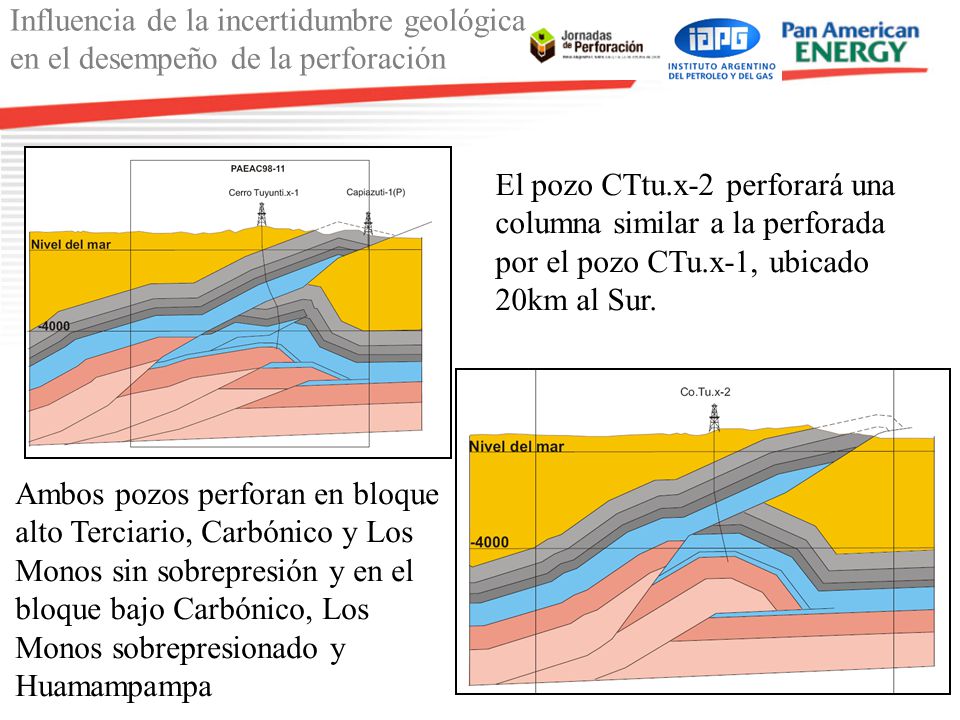

11 El pozo CTtu.x-2 perforará una columna similar a la perforada por el pozo CTu.x-1, ubicado 20km al Sur. Ambos pozos perforan en bloque alto Terciario, Carbónico y Los Monos sin sobrepresión y en el bloque bajo Carbónico, Los Monos sobrepresionado y Huamampampa

12

13

14

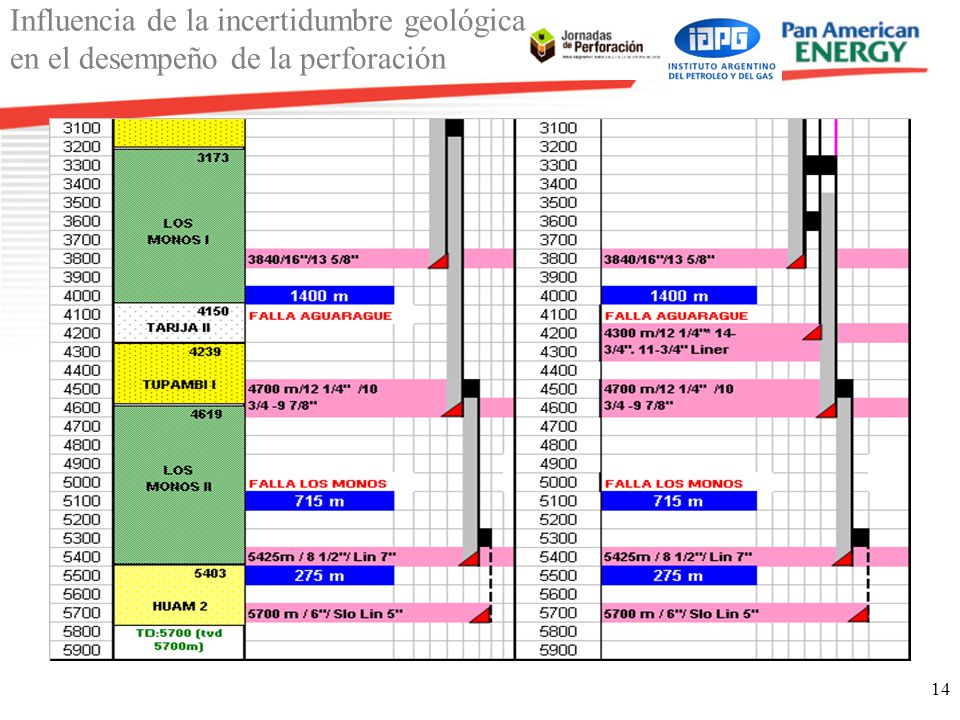

15

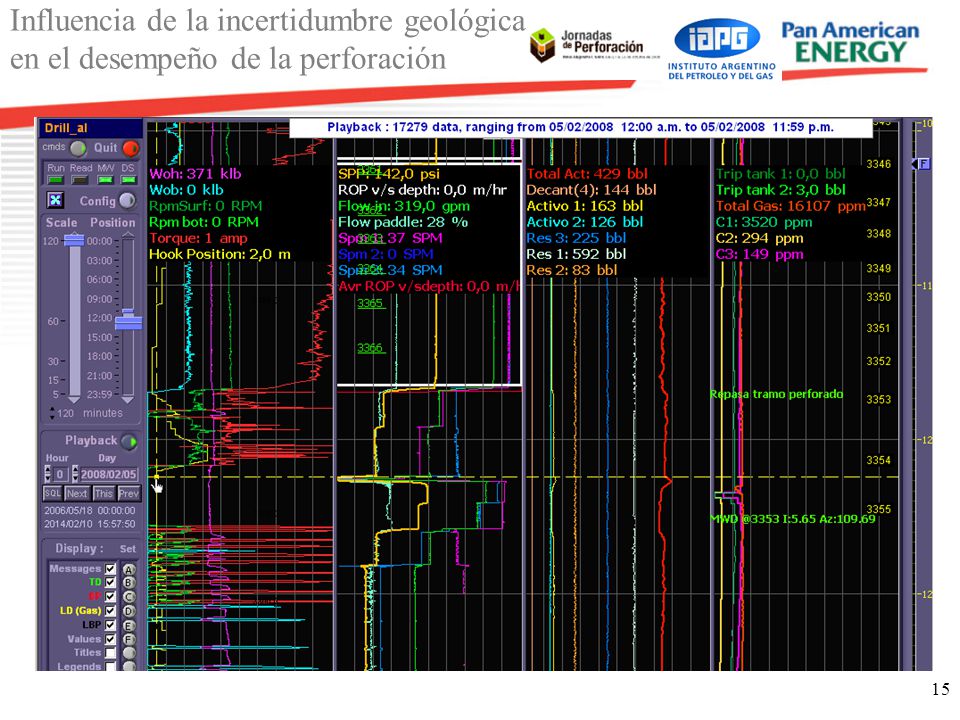

16

17

18

19

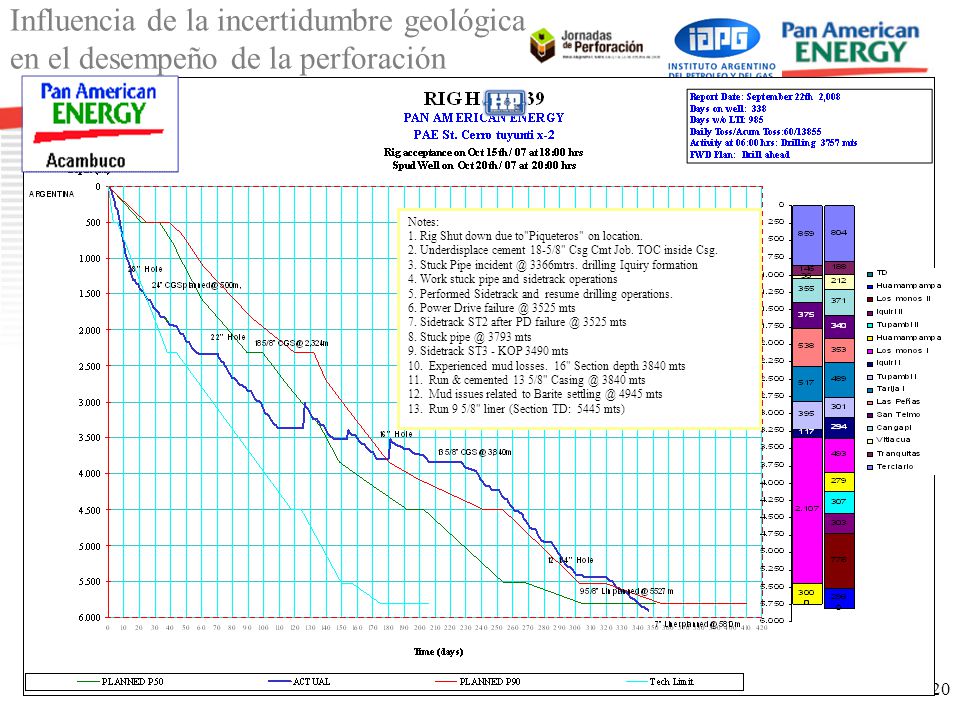

20 Notes: 1. Rig Shut down due to"Piqueteros" on location. 2. Underdisplace cement 18-5/8" Csg Cmt Job. TOC inside Csg. 3. Stuck Pipe 3366mtrs. drilling Iquiry formation 4. Work stuck pipe and sidetrack operations 5. Performed Sidetrack and resume drilling operations. 6. Power Drive 3525 mts 7. Sidetrack ST2 after PD 3525 mts 8. Stuck 3793 mts 9. Sidetrack ST3 - KOP 3490 mts 10. Experienced mud losses. 16" Section depth 3840 mts 11. Run & cemented 13 5/8" 3840 mts 12. Mud issues related to Barite 4945 mts 13. Run 9 5/8" liner (Section TD: mts)

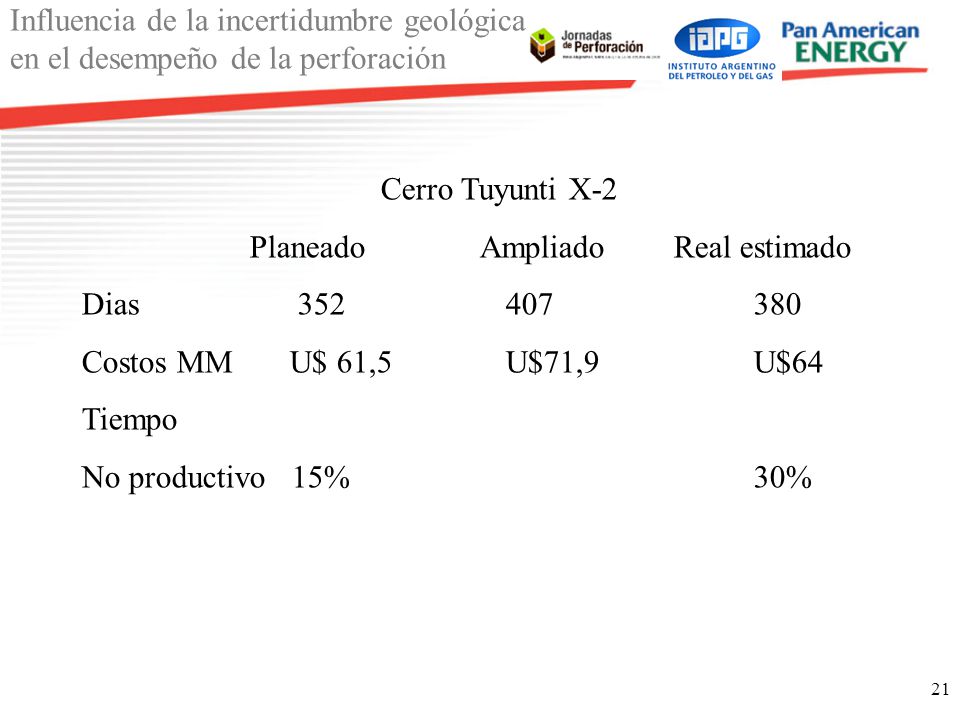

21 Cerro Tuyunti X-2 Planeado Ampliado Real estimado Dias Costos MM U$ 61, U$71,9 U$64 Tiempo No productivo 15% %

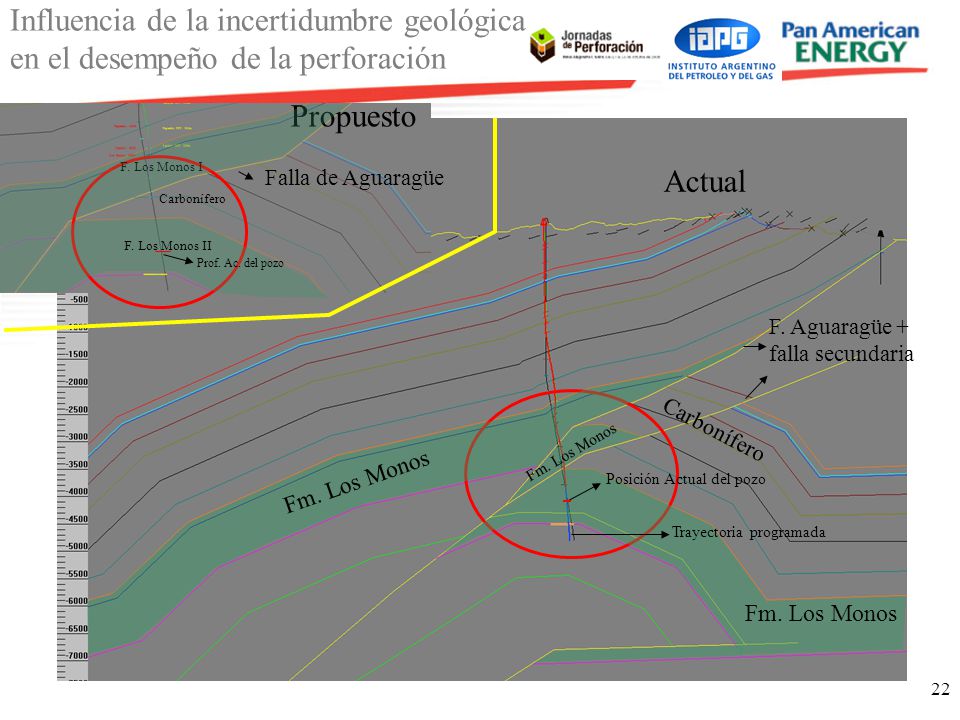

22 Propuesto Actual Fm. Los Monos Fm. Los Monos Falla de Aguaragüe
F. Los Monos I Falla de Aguaragüe Actual Carbonífero F. Los Monos II Prof. Ac. del pozo F. Aguaragüe + falla secundaria Carbonífero Fm. Los Monos Fm. Los Monos Posición Actual del pozo Trayectoria programada Fm. Los Monos

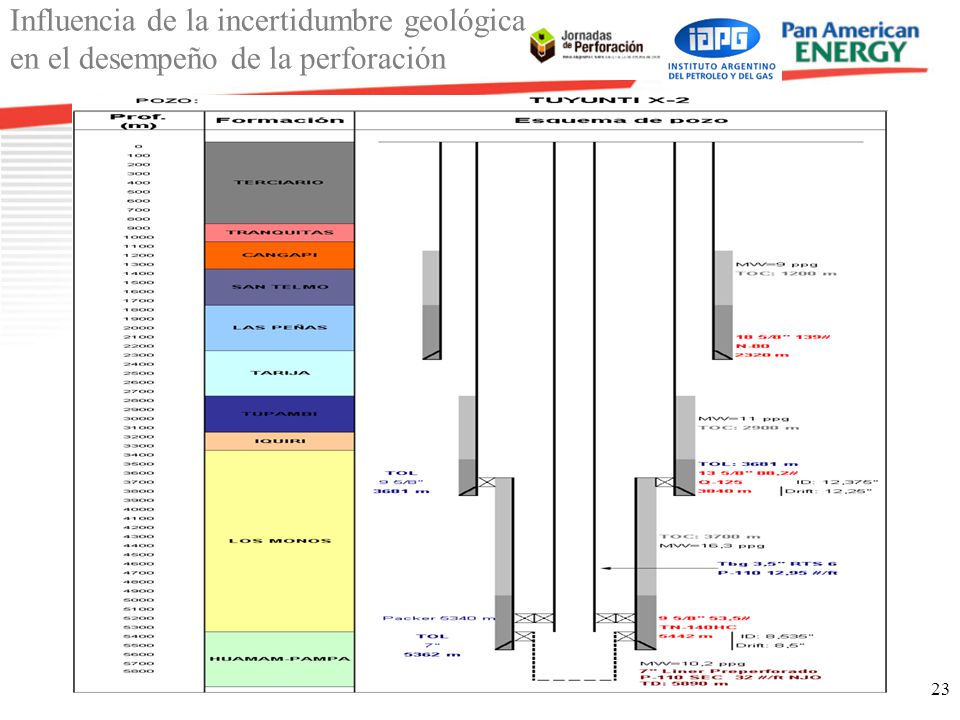

23
