SISTEMA DE CONSOLIDACION DE ALMACENAMIENTO Y BACKUP CON SISTEMA SECUNDARIO EN CENTRO DE RESPALDO Javier Garcés Vicegerencia de las TIC

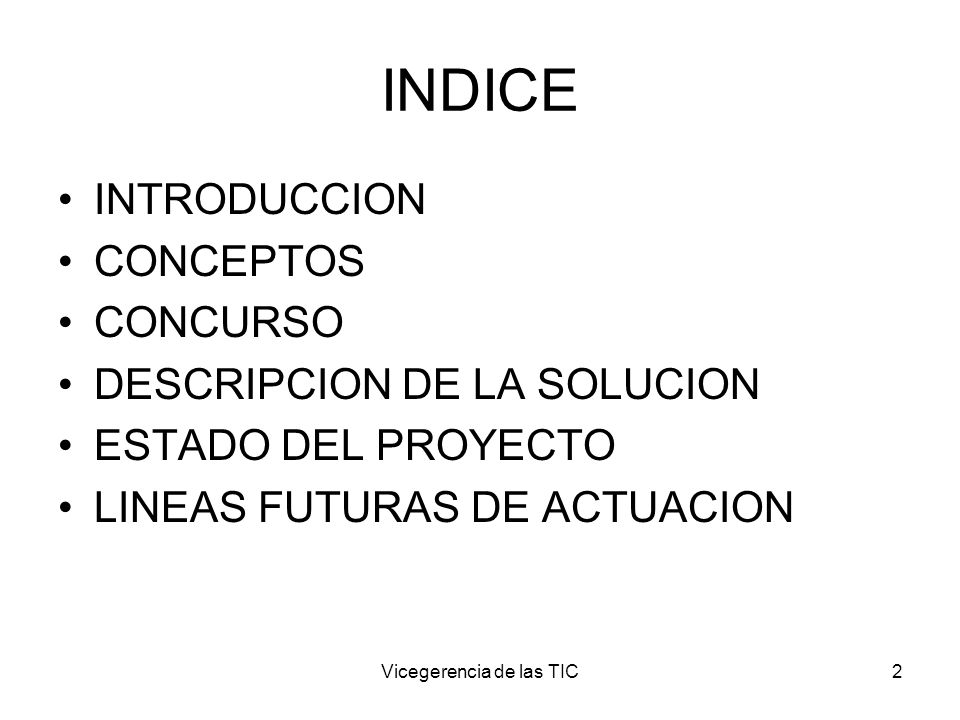

INDICE INTRODUCCION CONCEPTOS CONCURSO DESCRIPCION DE LA SOLUCION ESTADO DEL PROYECTO LINEAS FUTURAS DE ACTUACION Vicegerencia de las TIC

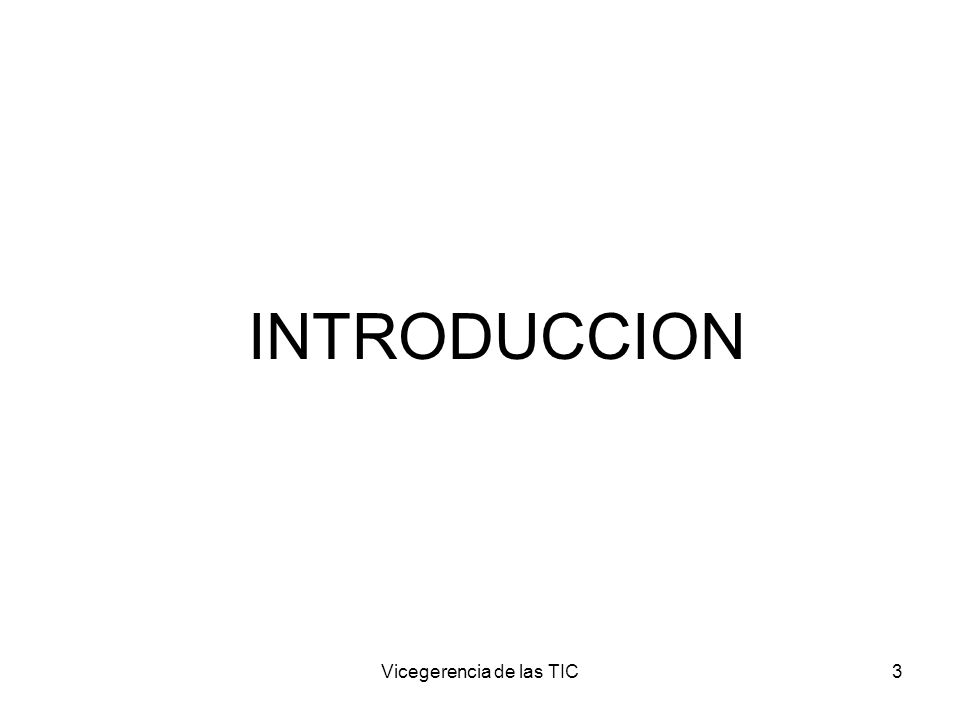

INTRODUCCION Vicegerencia de las TIC

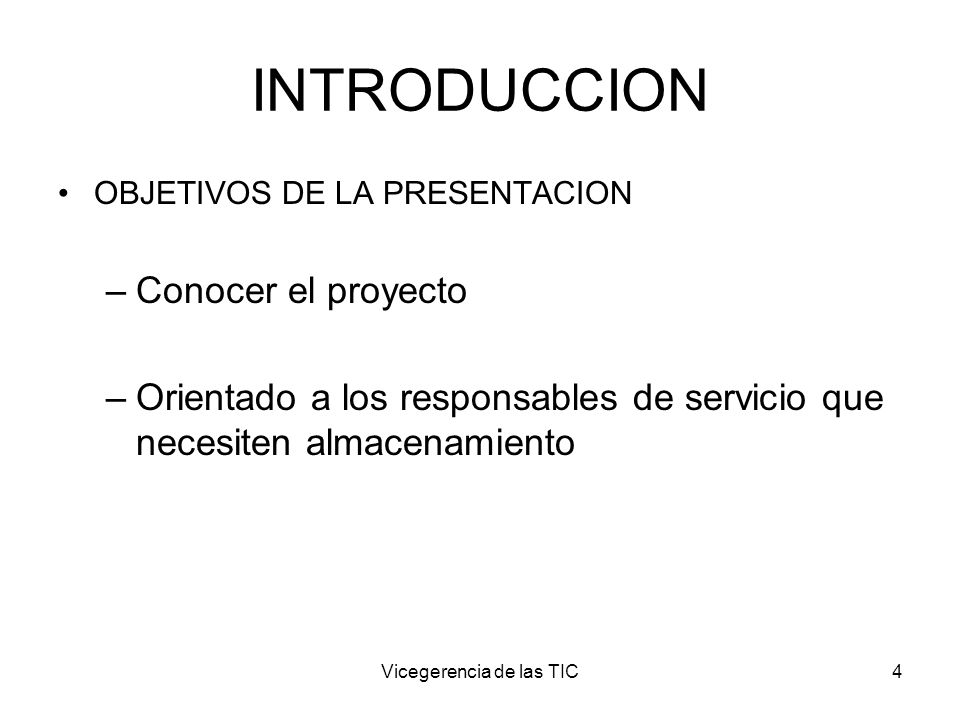

INTRODUCCION OBJETIVOS DE LA PRESENTACION Conocer el proyecto Orientado a los responsables de servicio que necesiten almacenamiento Vicegerencia de las TIC

INTRODUCCION ORIGEN DEL PROYECTO EVOLUCION ALMACENAMIENTO: TENDENCIAS (mayor capacidad, mayor rendimiento, más flexibilidad, más seguridad, consolidar) DISCOS INTERNOS DISCOS EXTERNOS REDES DE ALMACENAMIENTO NAS SAN:FC, iSCSI Vicegerencia de las TIC

INTRODUCCION Vicegerencia de las TIC: dentro del marco de las nuevas tendencias surge el proyecto: CONSOLIDACION del ALMACENAMIENTO: buscar más capacidad, rendimiento, flexibilidad, seguridad y mayor facilidad de administración CONSOLIADACION del BACKUP (Networker / Tivoli) SEGURIDAD: CENTRO DE RESPALDO Vicegerencia de las TIC

CONCEPTOS Vicegerencia de las TIC

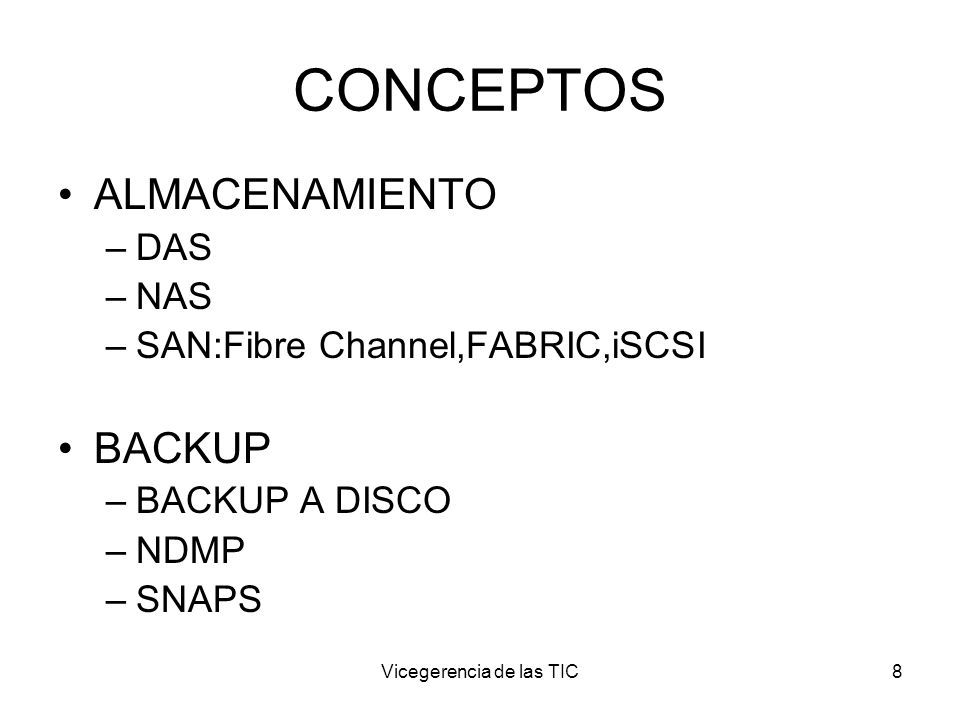

CONCEPTOS ALMACENAMIENTO DAS NAS SAN:Fibre Channel,FABRIC,iSCSI BACKUP BACKUP A DISCO NDMP SNAPS Vicegerencia de las TIC

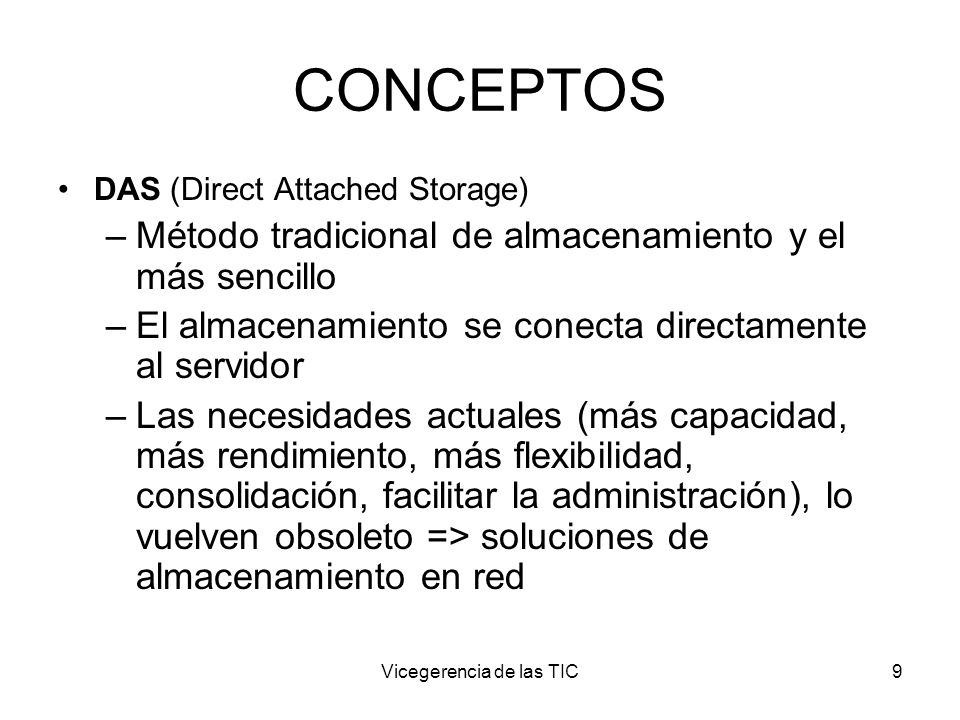

CONCEPTOS DAS (Direct Attached Storage) Método tradicional de almacenamiento y el más sencillo El almacenamiento se conecta directamente al servidor Las necesidades actuales (más capacidad, más rendimiento, más flexibilidad, consolidación, facilitar la administración), lo vuelven obsoleto => soluciones de almacenamiento en red Vicegerencia de las TIC

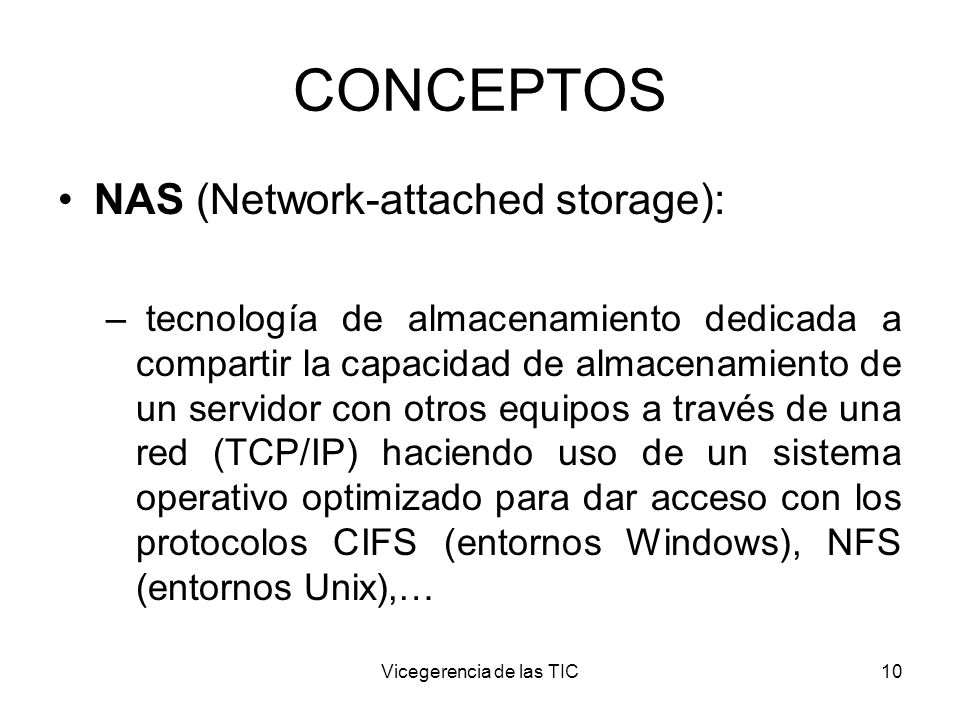

CONCEPTOS NAS (Network-attached storage): tecnología de almacenamiento dedicada a compartir la capacidad de almacenamiento de un servidor con otros equipos a través de una red (TCP/IP) haciendo uso de un sistema operativo optimizado para dar acceso con los protocolos CIFS (entornos Windows), NFS (entornos Unix),… Vicegerencia de las TIC

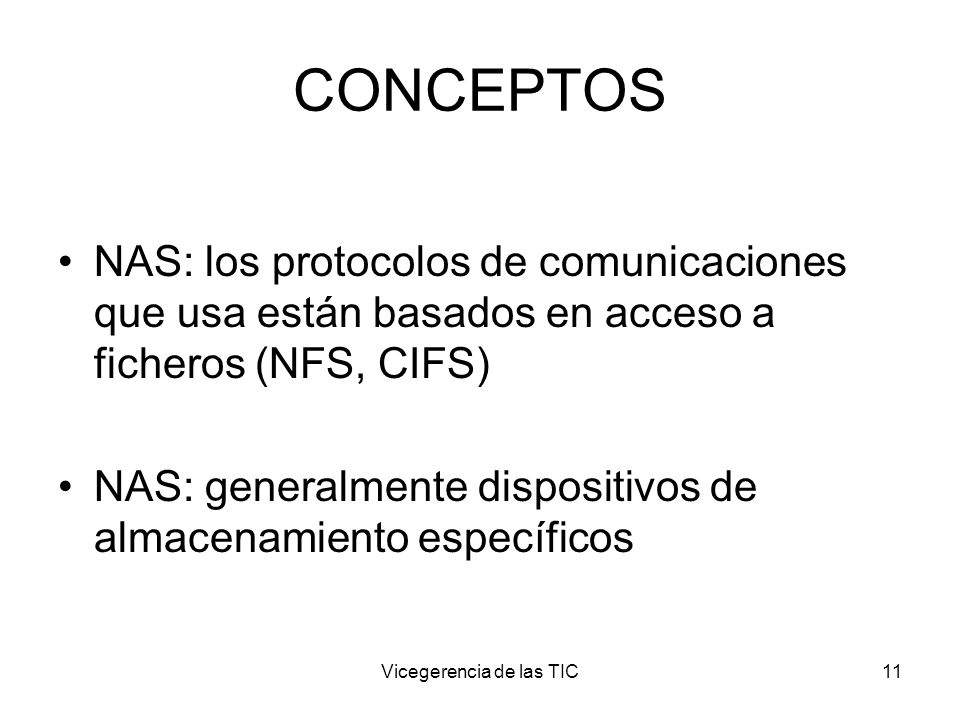

CONCEPTOS NAS: los protocolos de comunicaciones que usa están basados en acceso a ficheros (NFS, CIFS) NAS: generalmente dispositivos de almacenamiento específicos Vicegerencia de las TIC

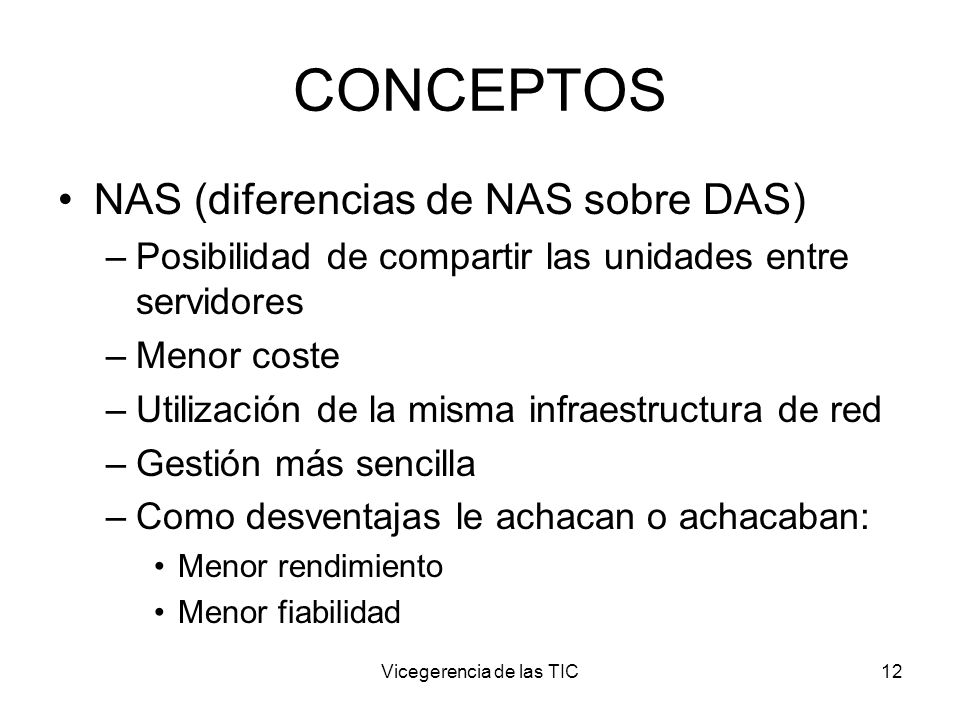

CONCEPTOS NAS (diferencias de NAS sobre DAS) Posibilidad de compartir las unidades entre servidores Menor coste Utilización de la misma infraestructura de red Gestión más sencilla Como desventajas le achacan o achacaban: Menor rendimiento Menor fiabilidad Vicegerencia de las TIC

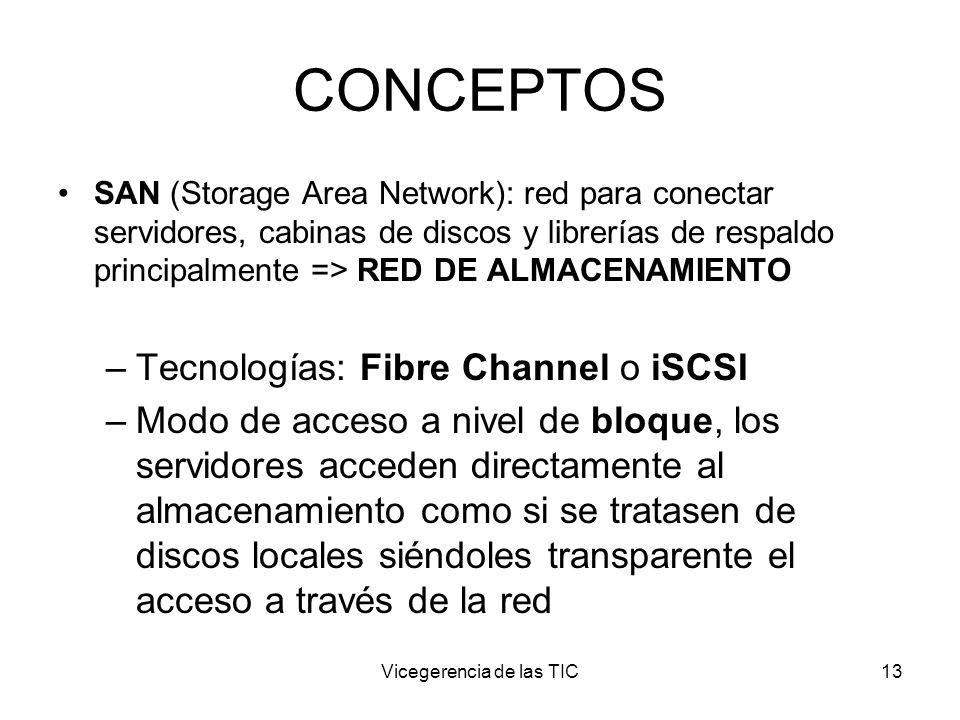

CONCEPTOS SAN (Storage Area Network): red para conectar servidores, cabinas de discos y librerías de respaldo principalmente => RED DE ALMACENAMIENTO Tecnologías: Fibre Channel o iSCSI Modo de acceso a nivel de bloque, los servidores acceden directamente al almacenamiento como si se tratasen de discos locales siéndoles transparente el acceso a través de la red Vicegerencia de las TIC

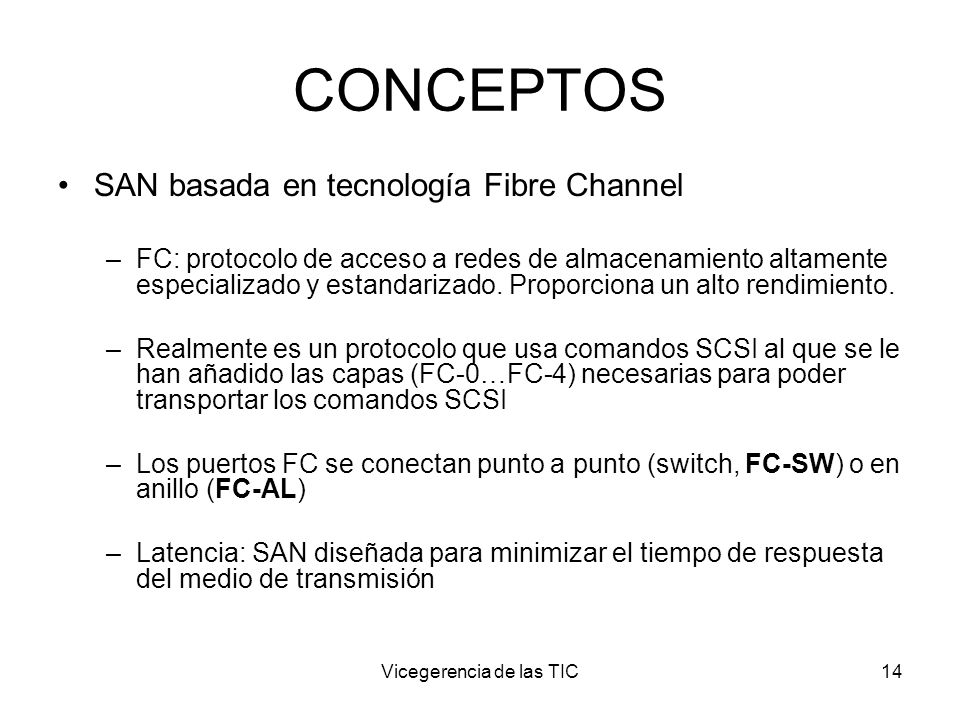

CONCEPTOS SAN basada en tecnología Fibre Channel FC: protocolo de acceso a redes de almacenamiento altamente especializado y estandarizado. Proporciona un alto rendimiento. Realmente es un protocolo que usa comandos SCSI al que se le han añadido las capas (FC-0…FC-4) necesarias para poder transportar los comandos SCSI Los puertos FC se conectan punto a punto (switch, FC-SW) o en anillo (FC-AL) Latencia: SAN diseñada para minimizar el tiempo de respuesta del medio de transmisión Vicegerencia de las TIC

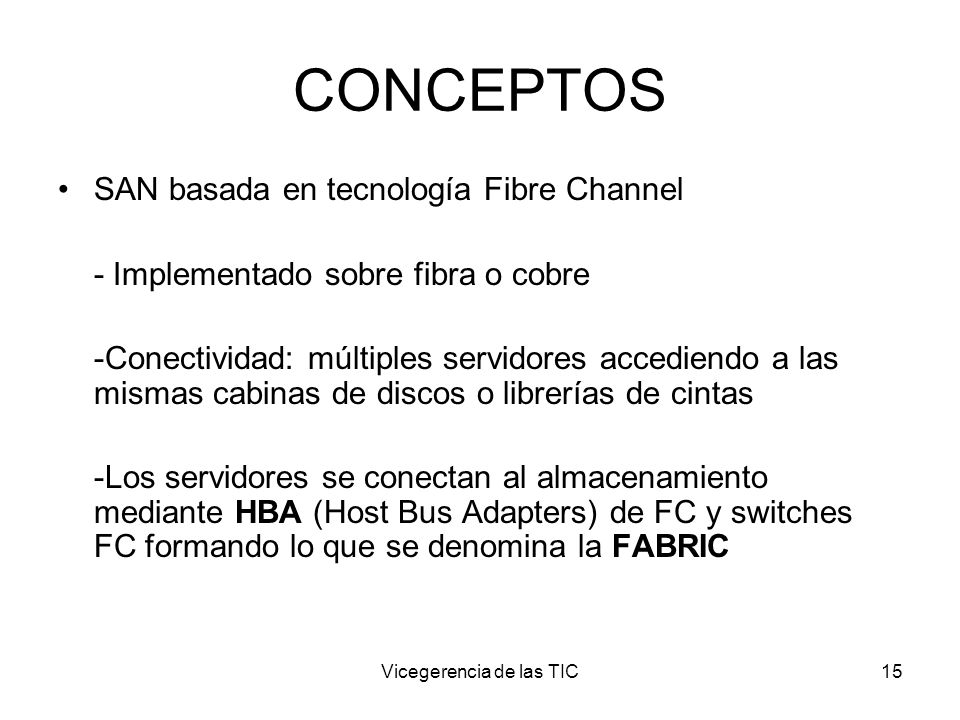

CONCEPTOS SAN basada en tecnología Fibre Channel - Implementado sobre fibra o cobre -Conectividad: múltiples servidores accediendo a las mismas cabinas de discos o librerías de cintas -Los servidores se conectan al almacenamiento mediante HBA (Host Bus Adapters) de FC y switches FC formando lo que se denomina la FABRIC Vicegerencia de las TIC

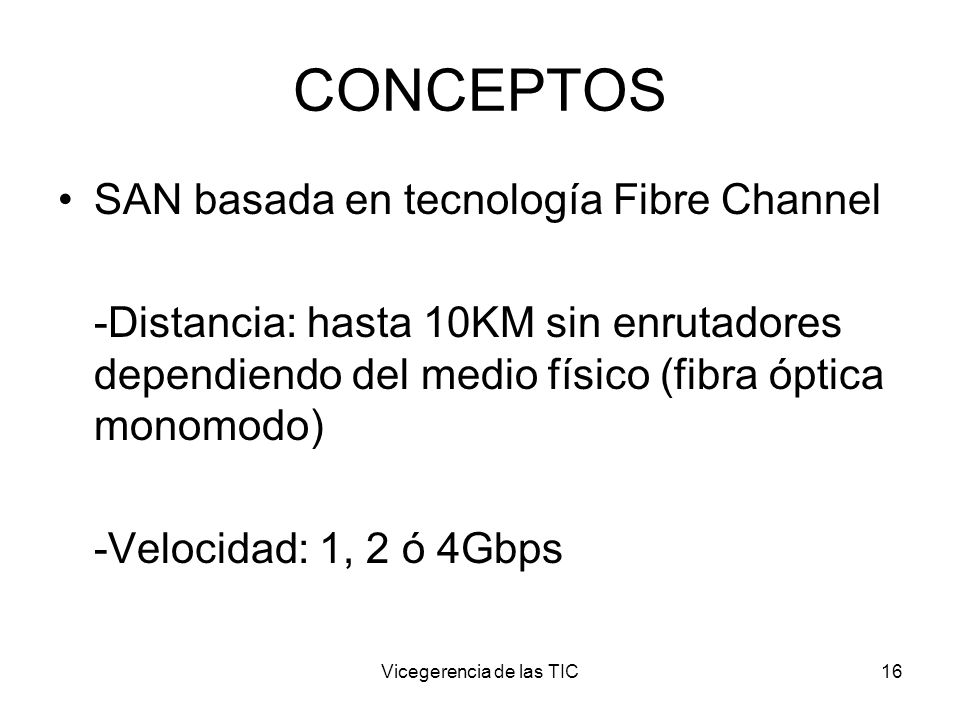

CONCEPTOS SAN basada en tecnología Fibre Channel -Distancia: hasta 10KM sin enrutadores dependiendo del medio físico (fibra óptica monomodo) -Velocidad: 1, 2 ó 4Gbps Vicegerencia de las TIC

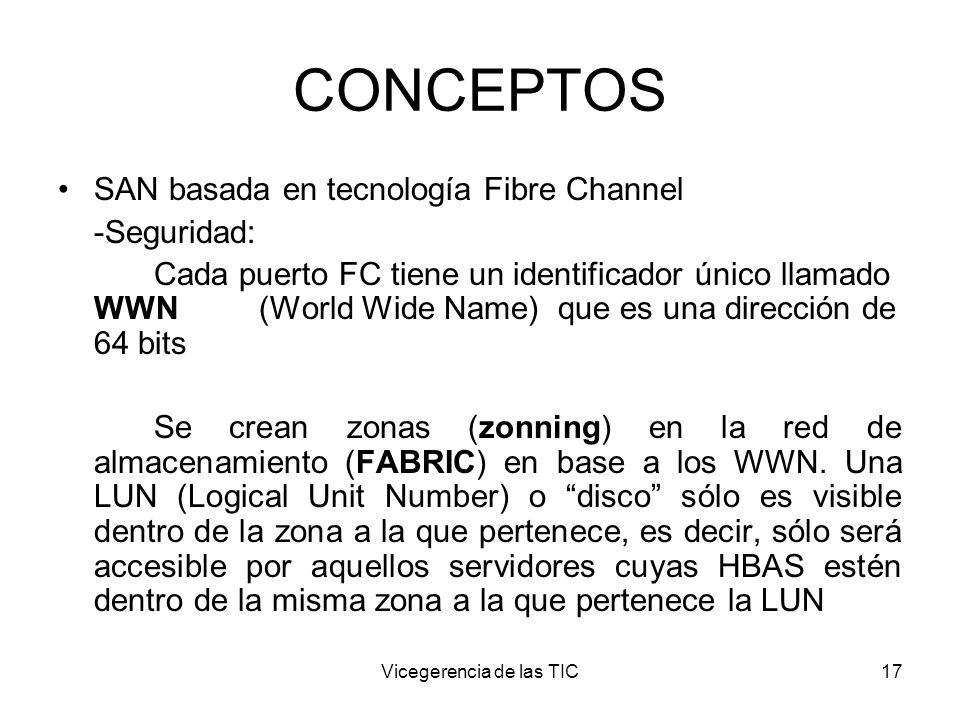

CONCEPTOS SAN basada en tecnología Fibre Channel -Seguridad: Cada puerto FC tiene un identificador único llamado WWN (World Wide Name) que es una dirección de 64 bits Se crean zonas (zonning) en la red de almacenamiento (FABRIC) en base a los WWN. Una LUN (Logical Unit Number) o “disco” sólo es visible dentro de la zona a la que pertenece, es decir, sólo será accesible por aquellos servidores cuyas HBAS estén dentro de la misma zona a la que pertenece la LUN Vicegerencia de las TIC

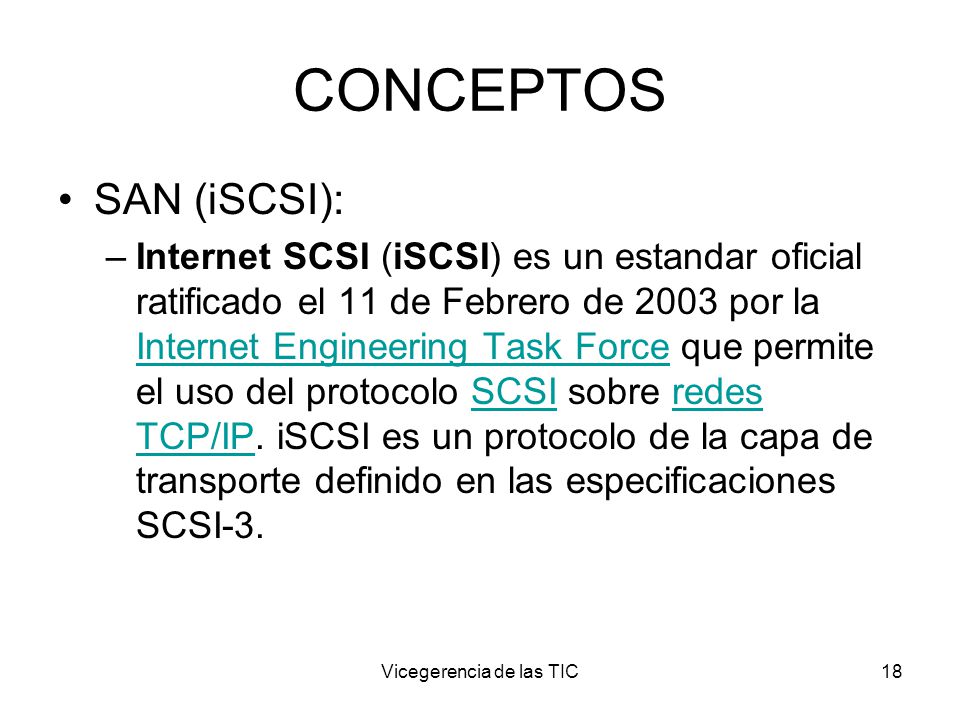

CONCEPTOS SAN (iSCSI): Internet SCSI (iSCSI) es un estandar oficial ratificado el 11 de Febrero de 2003 por la Internet Engineering Task Force que permite el uso del protocolo SCSI sobre redes TCP/IP. iSCSI es un protocolo de la capa de transporte definido en las especificaciones SCSI-3. Vicegerencia de las TIC

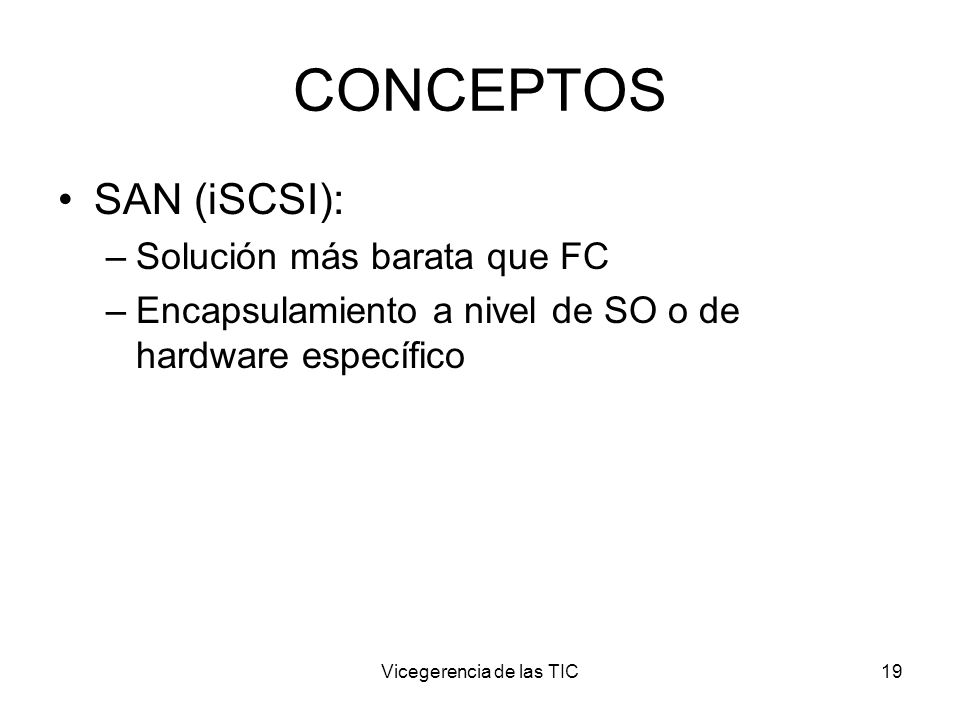

CONCEPTOS SAN (iSCSI): Solución más barata que FC Encapsulamiento a nivel de SO o de hardware específico Vicegerencia de las TIC

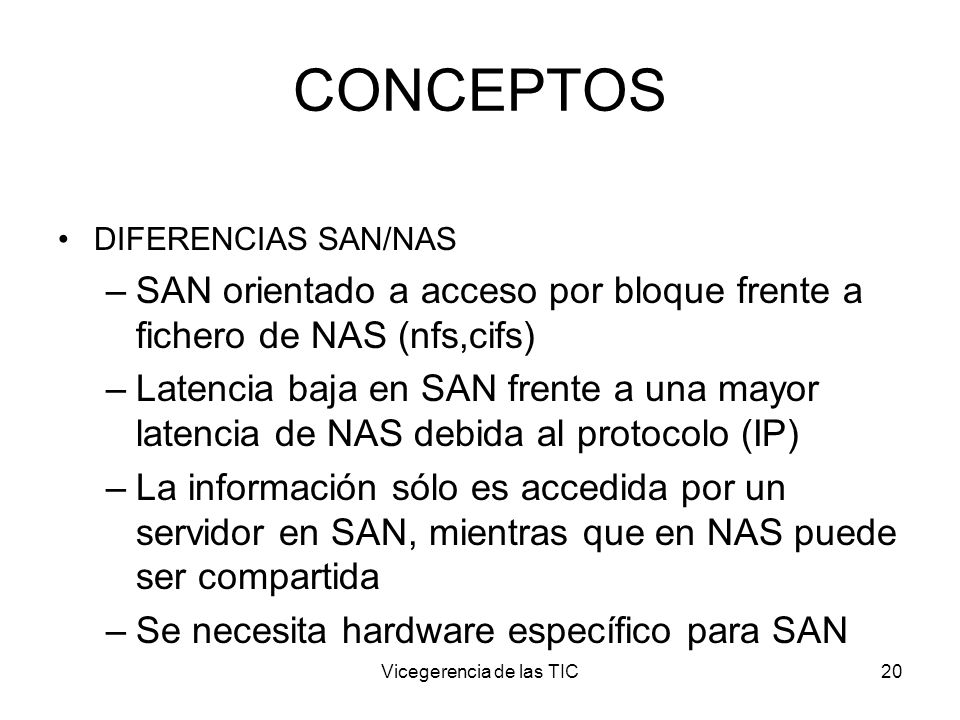

CONCEPTOS DIFERENCIAS SAN/NAS SAN orientado a acceso por bloque frente a fichero de NAS (nfs,cifs) Latencia baja en SAN frente a una mayor latencia de NAS debida al protocolo (IP) La información sólo es accedida por un servidor en SAN, mientras que en NAS puede ser compartida Se necesita hardware específico para SAN Vicegerencia de las TIC

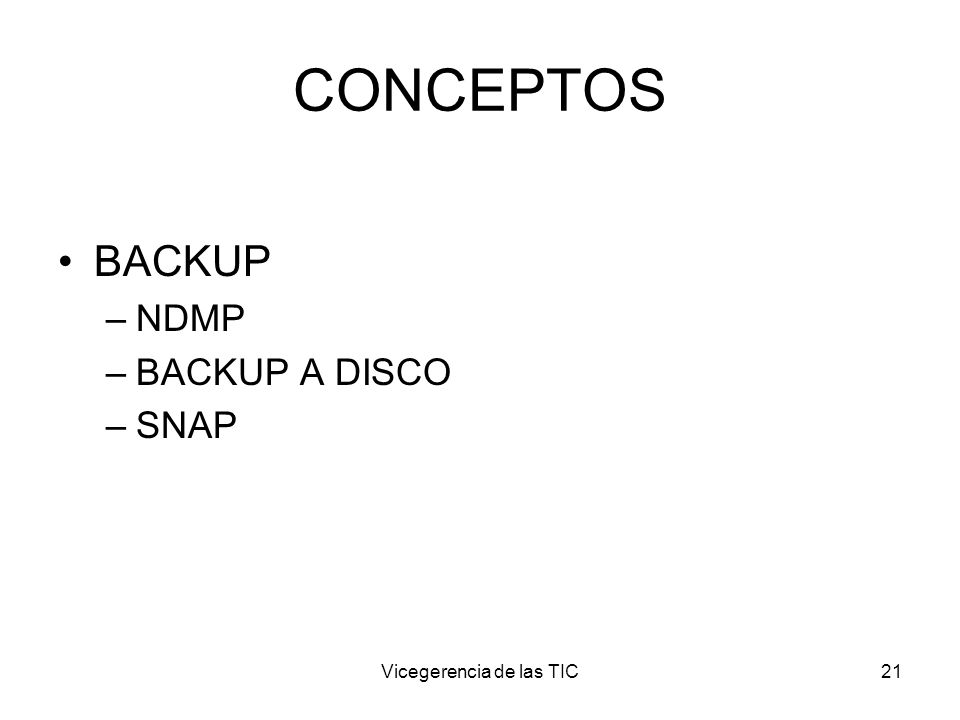

CONCEPTOS BACKUP NDMP BACKUP A DISCO SNAP Vicegerencia de las TIC

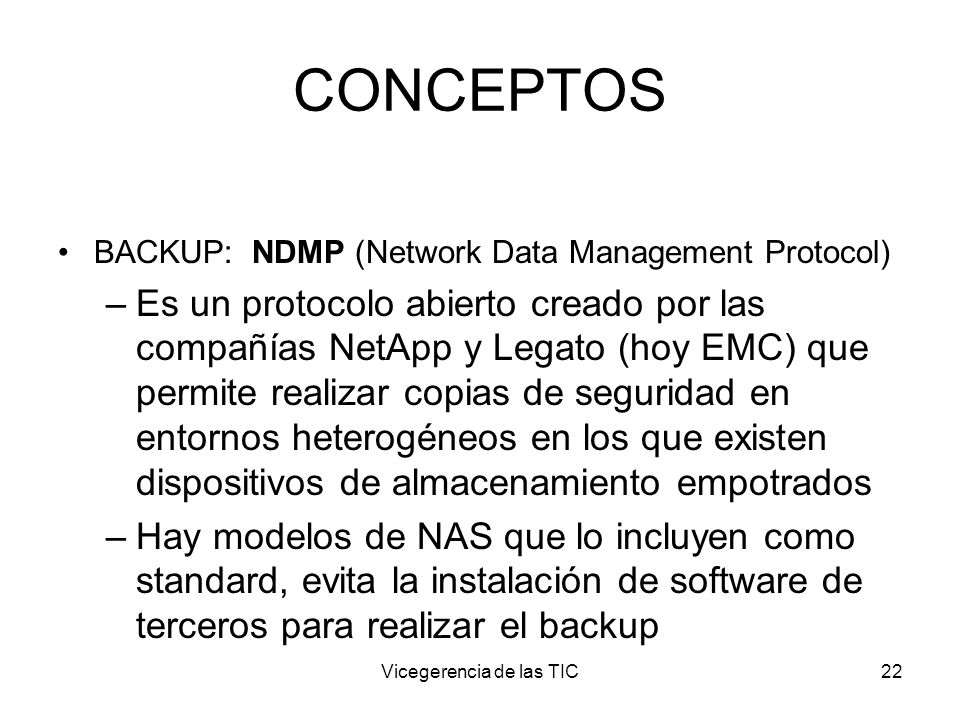

CONCEPTOS BACKUP: NDMP (Network Data Management Protocol) Es un protocolo abierto creado por las compañías NetApp y Legato (hoy EMC) que permite realizar copias de seguridad en entornos heterogéneos en los que existen dispositivos de almacenamiento empotrados Hay modelos de NAS que lo incluyen como standard, evita la instalación de software de terceros para realizar el backup Vicegerencia de las TIC

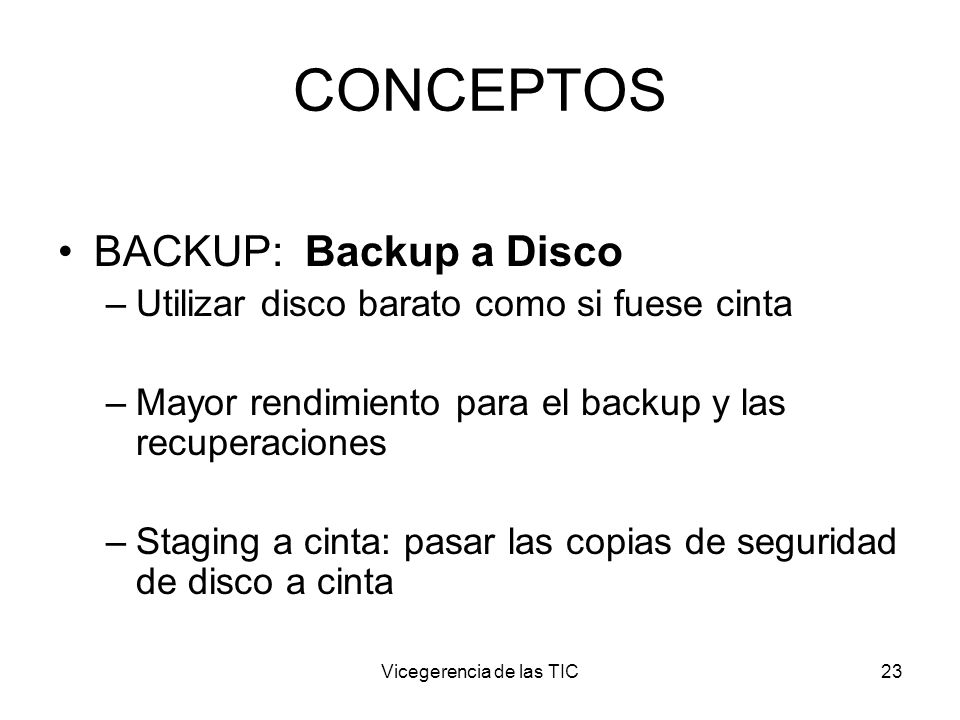

CONCEPTOS BACKUP: Backup a Disco Utilizar disco barato como si fuese cinta Mayor rendimiento para el backup y las recuperaciones Staging a cinta: pasar las copias de seguridad de disco a cinta Vicegerencia de las TIC

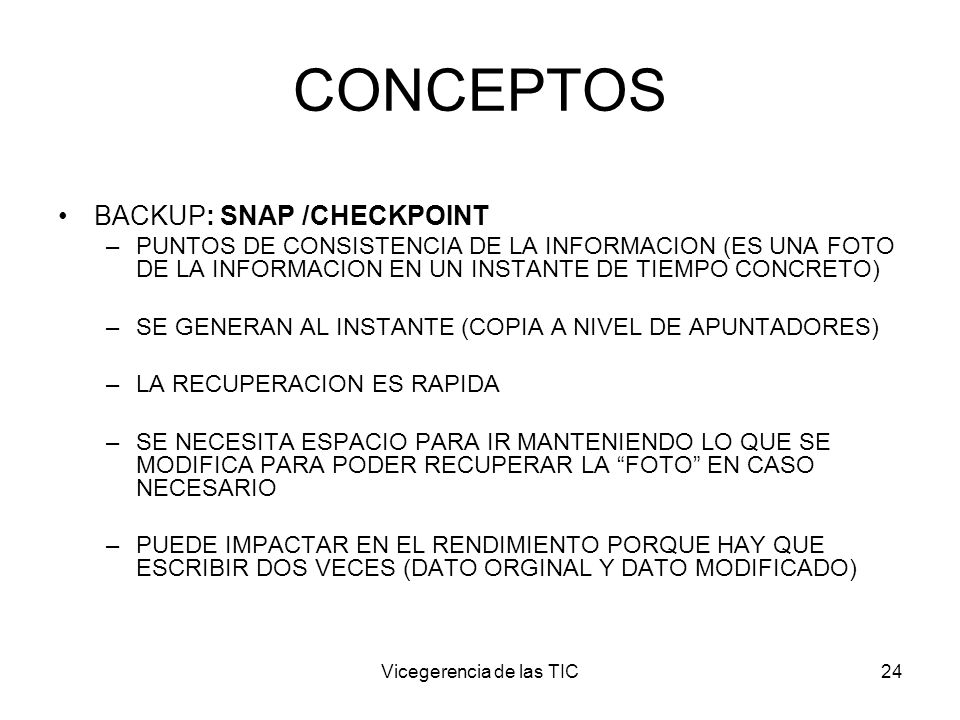

CONCEPTOS BACKUP: SNAP /CHECKPOINT PUNTOS DE CONSISTENCIA DE LA INFORMACION (ES UNA FOTO DE LA INFORMACION EN UN INSTANTE DE TIEMPO CONCRETO) SE GENERAN AL INSTANTE (COPIA A NIVEL DE APUNTADORES) LA RECUPERACION ES RAPIDA SE NECESITA ESPACIO PARA IR MANTENIENDO LO QUE SE MODIFICA PARA PODER RECUPERAR LA “FOTO” EN CASO NECESARIO PUEDE IMPACTAR EN EL RENDIMIENTO PORQUE HAY QUE ESCRIBIR DOS VECES (DATO ORGINAL Y DATO MODIFICADO) Vicegerencia de las TIC

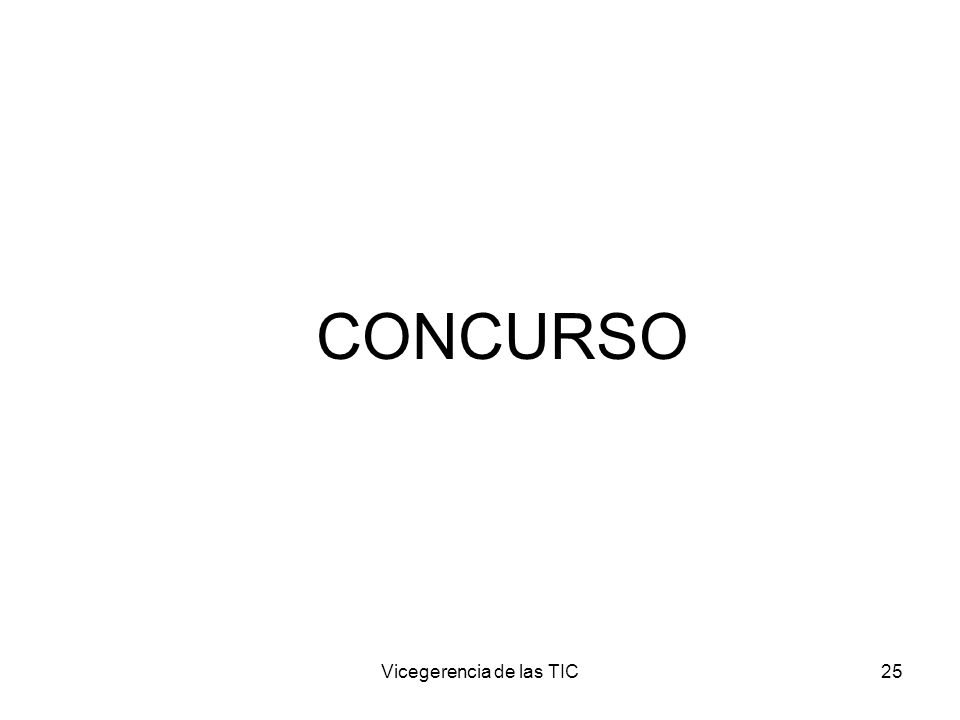

CONCURSO Vicegerencia de las TIC

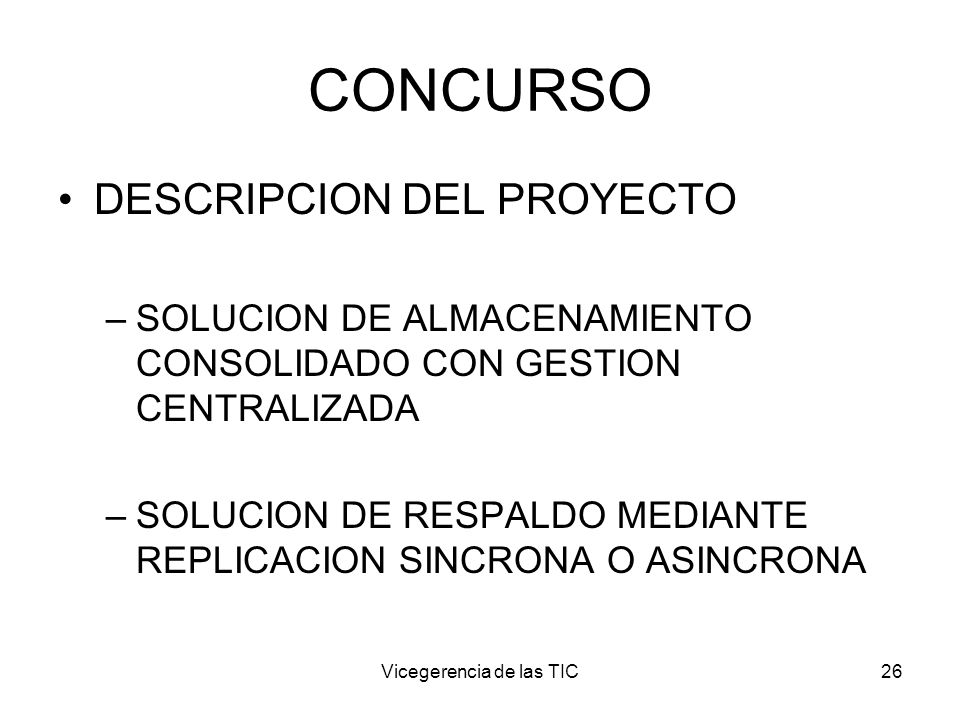

CONCURSO DESCRIPCION DEL PROYECTO SOLUCION DE ALMACENAMIENTO CONSOLIDADO CON GESTION CENTRALIZADA SOLUCION DE RESPALDO MEDIANTE REPLICACION SINCRONA O ASINCRONA Vicegerencia de las TIC

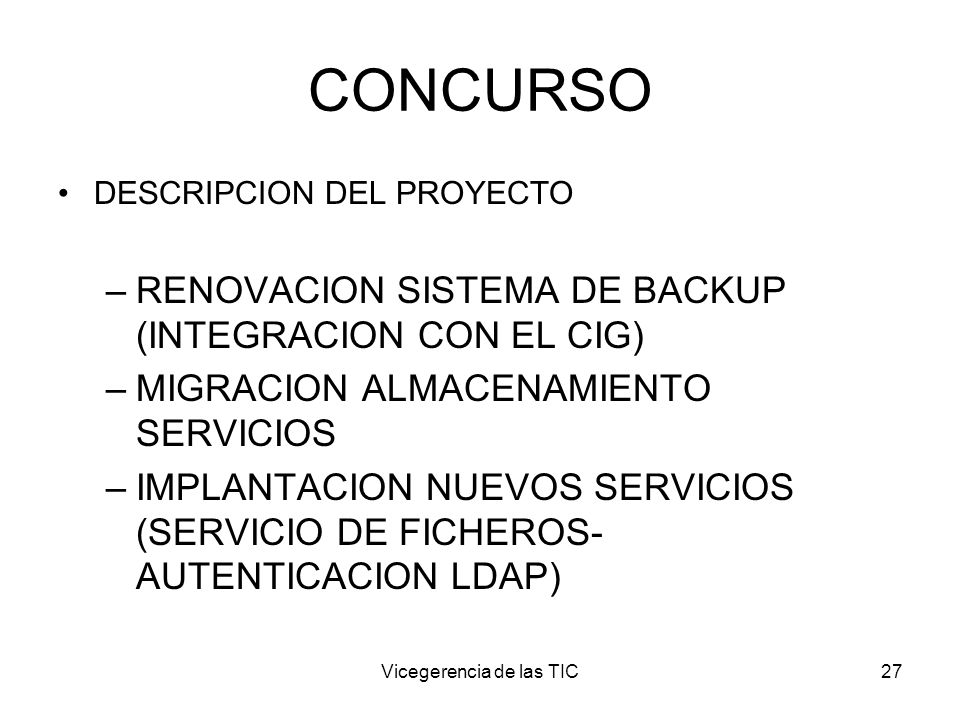

CONCURSO DESCRIPCION DEL PROYECTO RENOVACION SISTEMA DE BACKUP (INTEGRACION CON EL CIG) MIGRACION ALMACENAMIENTO SERVICIOS IMPLANTACION NUEVOS SERVICIOS (SERVICIO DE FICHEROS-AUTENTICACION LDAP) Vicegerencia de las TIC

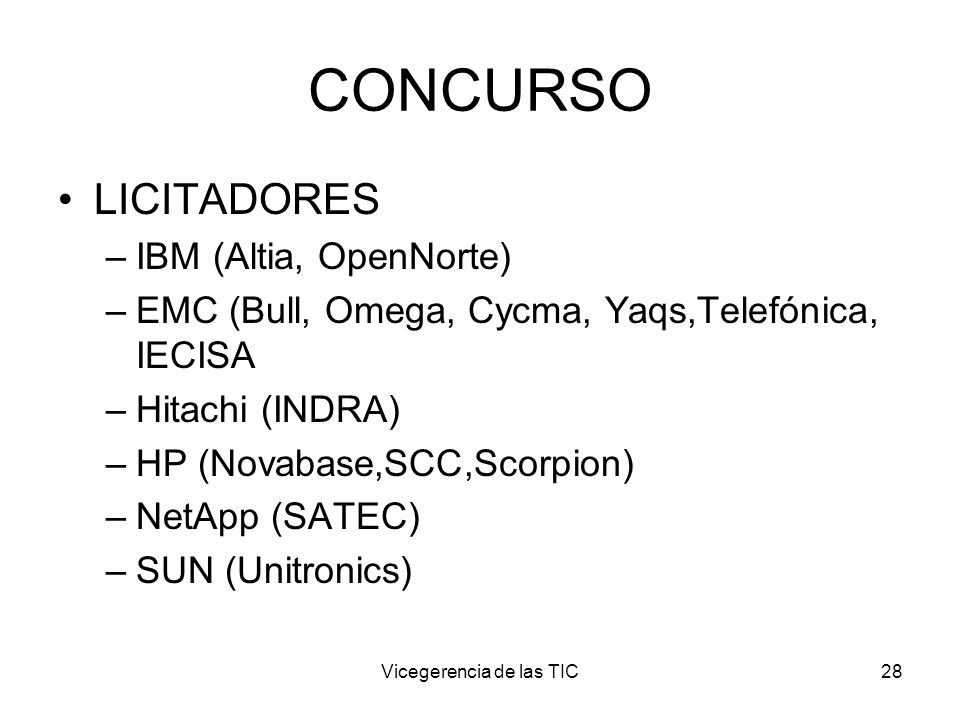

CONCURSO LICITADORES IBM (Altia, OpenNorte) EMC (Bull, Omega, Cycma, Yaqs,Telefónica, IECISA Hitachi (INDRA) HP (Novabase,SCC,Scorpion) NetApp (SATEC) SUN (Unitronics) Vicegerencia de las TIC

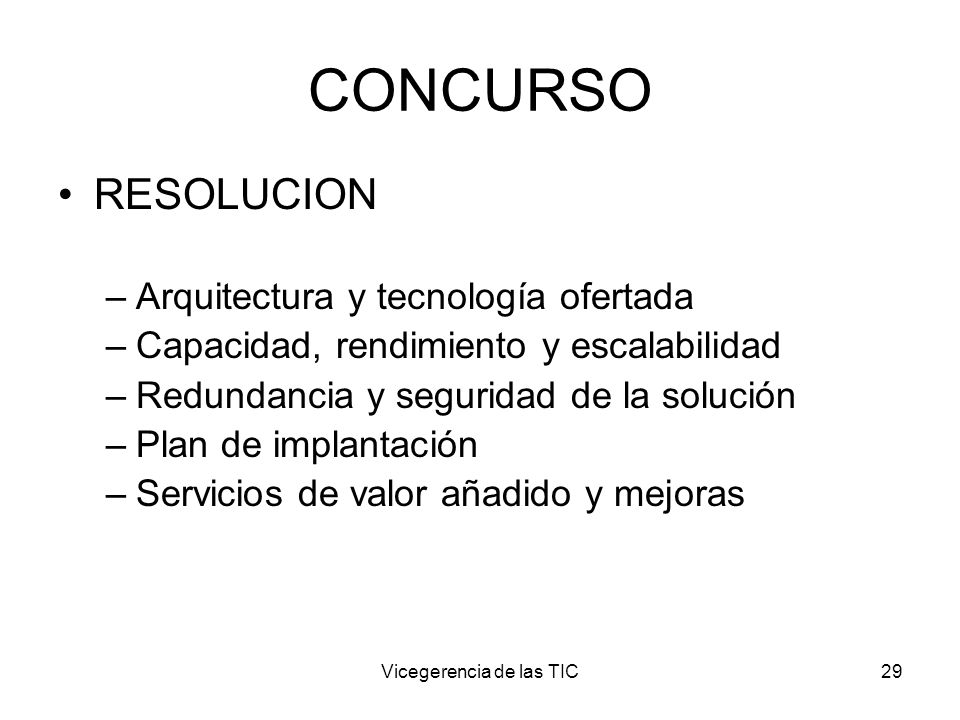

CONCURSO RESOLUCION Arquitectura y tecnología ofertada Capacidad, rendimiento y escalabilidad Redundancia y seguridad de la solución Plan de implantación Servicios de valor añadido y mejoras Vicegerencia de las TIC

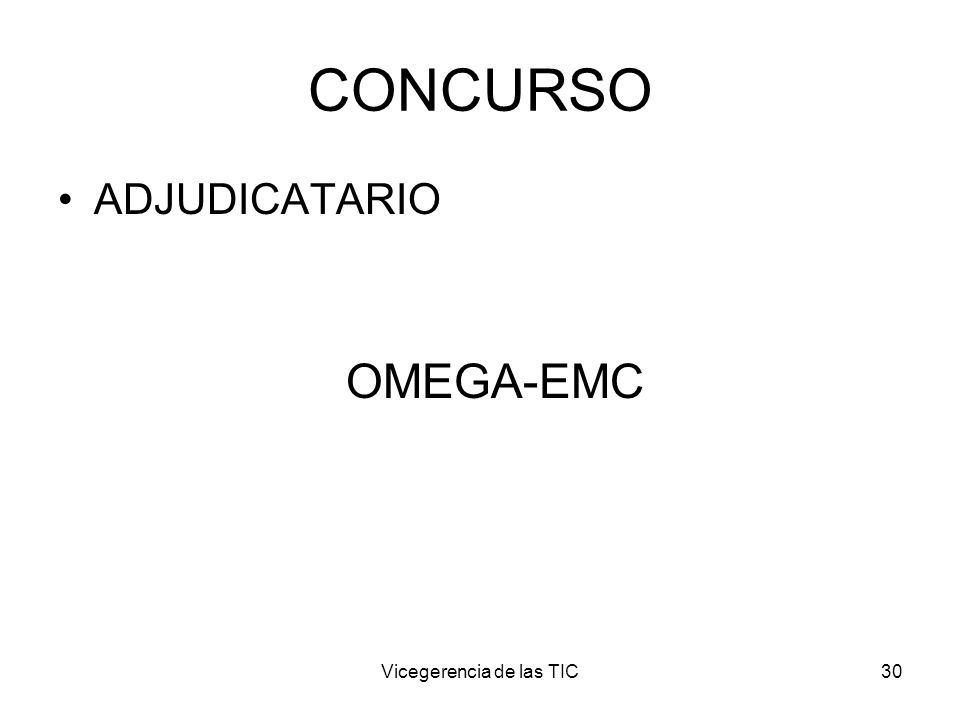

CONCURSO ADJUDICATARIO OMEGA-EMC Vicegerencia de las TIC

DESCRIPCION DE LA SOLUCION Vicegerencia de las TIC

DESCRIPCION DE LA SOLUCION

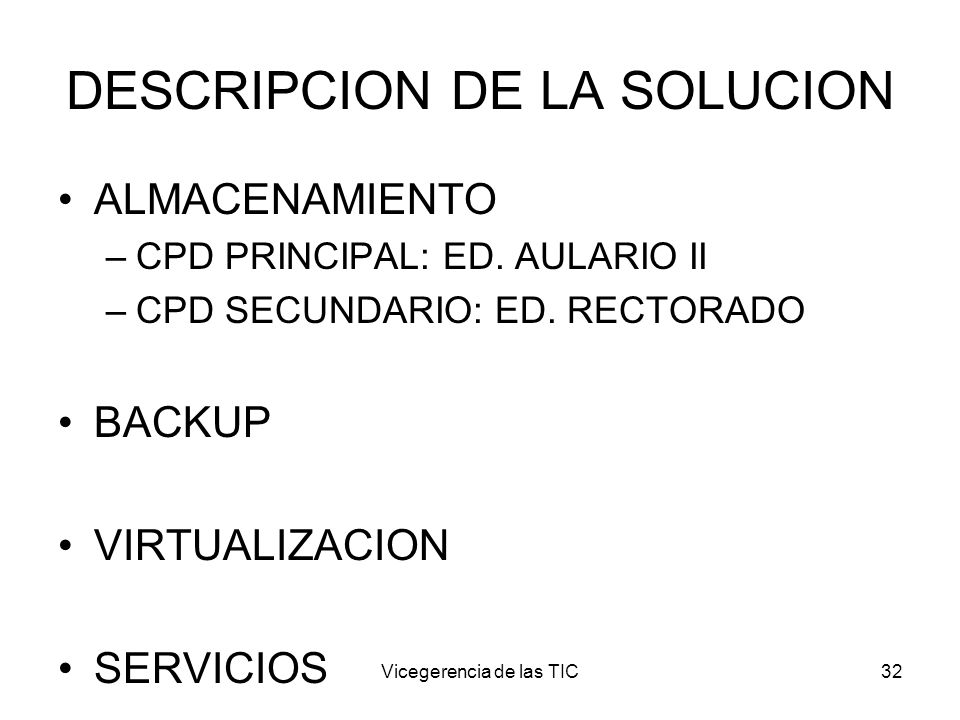

ALMACENAMIENTO CPD PRINCIPAL: ED. AULARIO II CPD SECUNDARIO: ED. RECTORADO BACKUP VIRTUALIZACION SERVICIOS Vicegerencia de las TIC

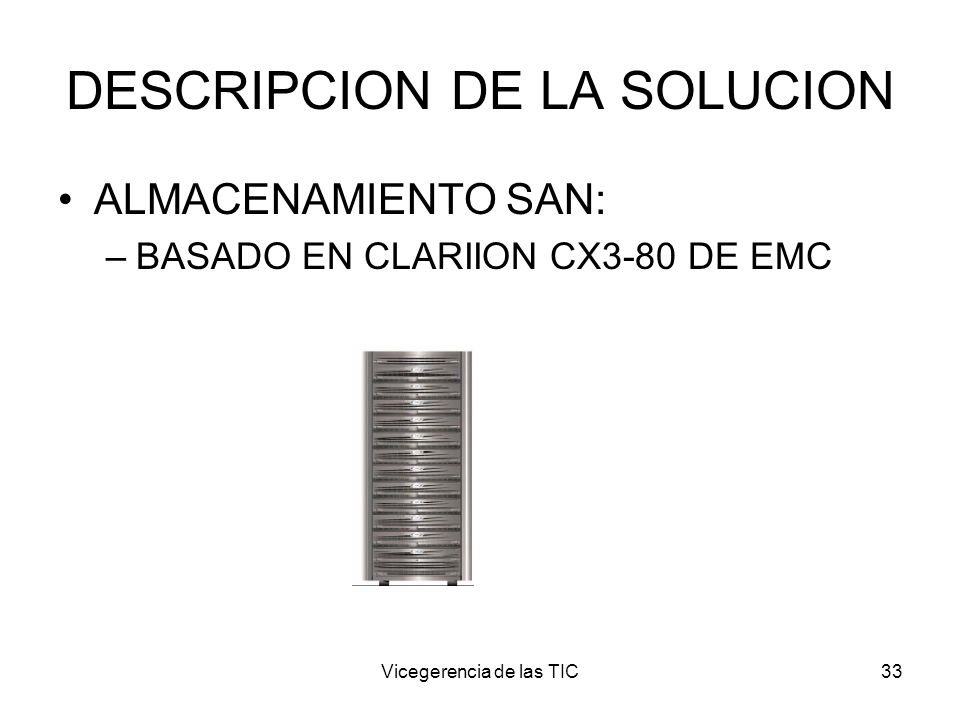

ALMACENAMIENTO SAN: BASADO EN CLARIION CX3-80 DE EMC Vicegerencia de las TIC

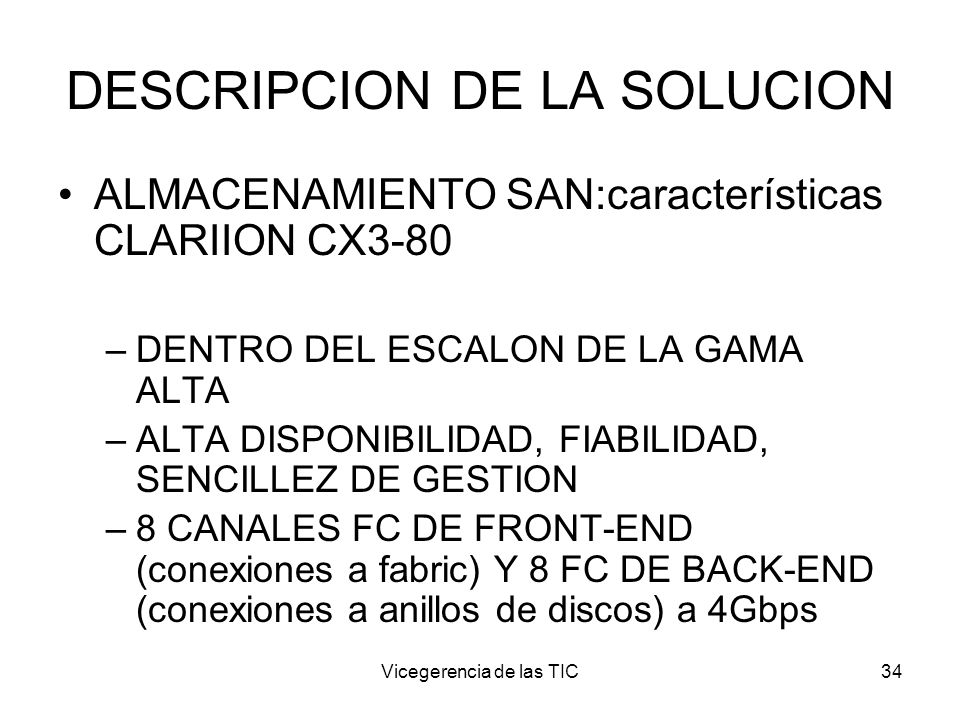

ALMACENAMIENTO SAN:características CLARIION CX3-80 DENTRO DEL ESCALON DE LA GAMA ALTA ALTA DISPONIBILIDAD, FIABILIDAD, SENCILLEZ DE GESTION 8 CANALES FC DE FRONT-END (conexiones a fabric) Y 8 FC DE BACK-END (conexiones a anillos de discos) a 4Gbps Vicegerencia de las TIC

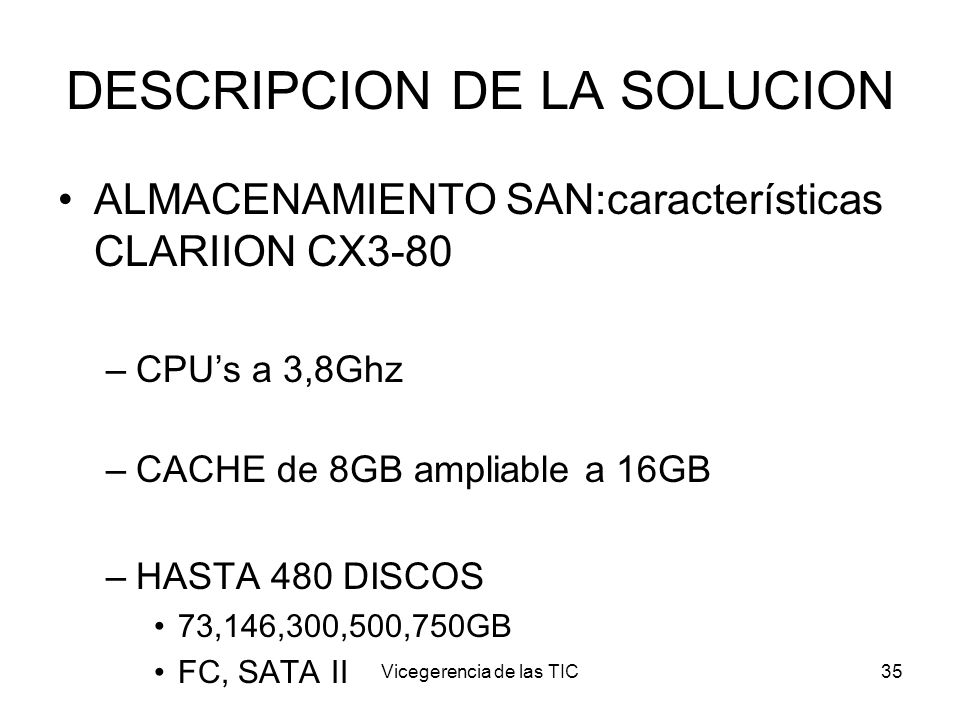

ALMACENAMIENTO SAN:características CLARIION CX3-80 CPU’s a 3,8Ghz CACHE de 8GB ampliable a 16GB HASTA 480 DISCOS 73,146,300,500,750GB FC, SATA II Vicegerencia de las TIC

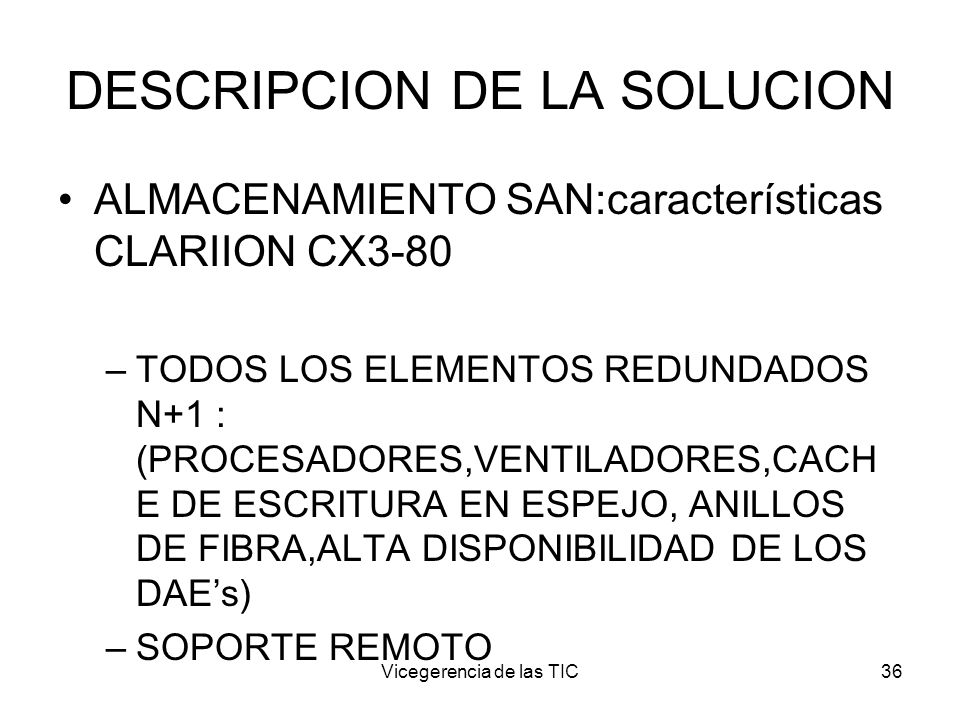

ALMACENAMIENTO SAN:características CLARIION CX3-80 TODOS LOS ELEMENTOS REDUNDADOS N+1 : (PROCESADORES,VENTILADORES,CACHE DE ESCRITURA EN ESPEJO, ANILLOS DE FIBRA,ALTA DISPONIBILIDAD DE LOS DAE’s) SOPORTE REMOTO Vicegerencia de las TIC

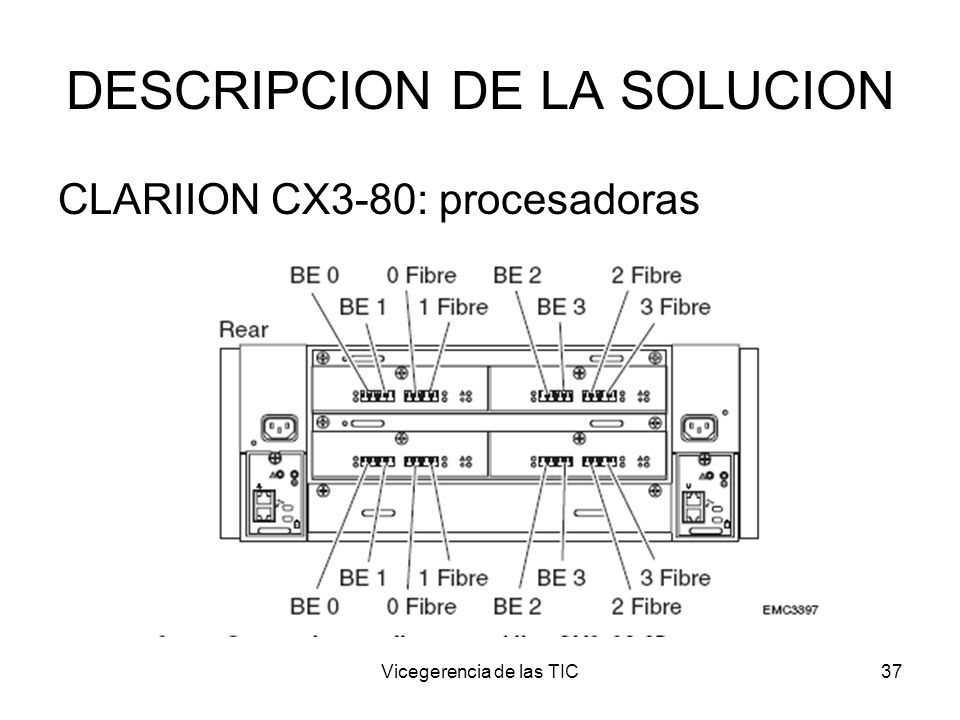

CLARIION CX3-80: procesadoras Vicegerencia de las TIC

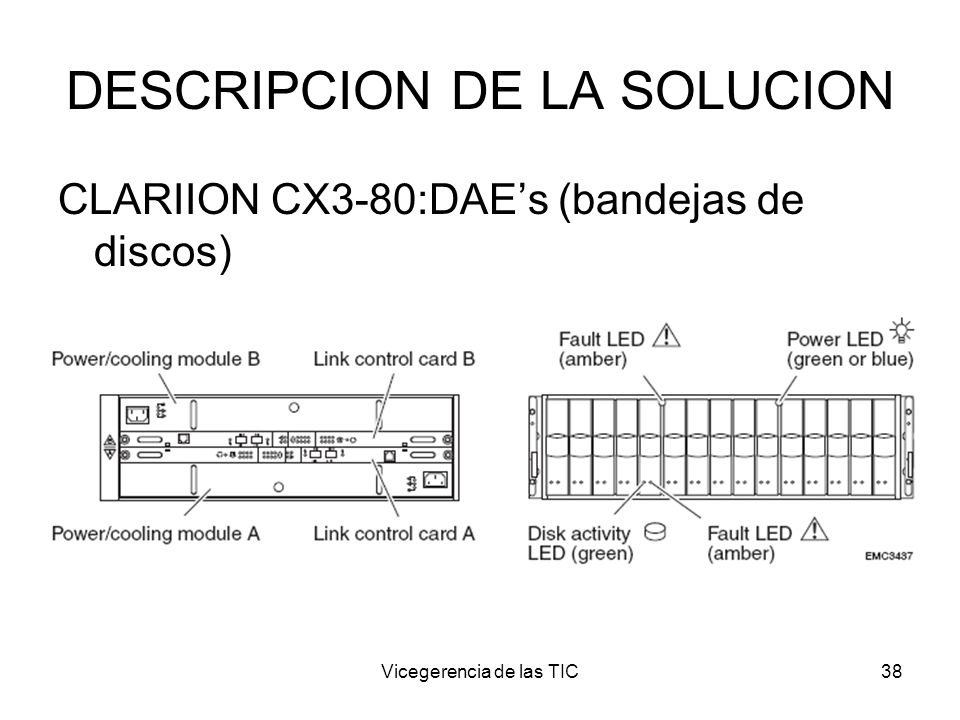

CLARIION CX3-80:DAE’s (bandejas de discos) Vicegerencia de las TIC

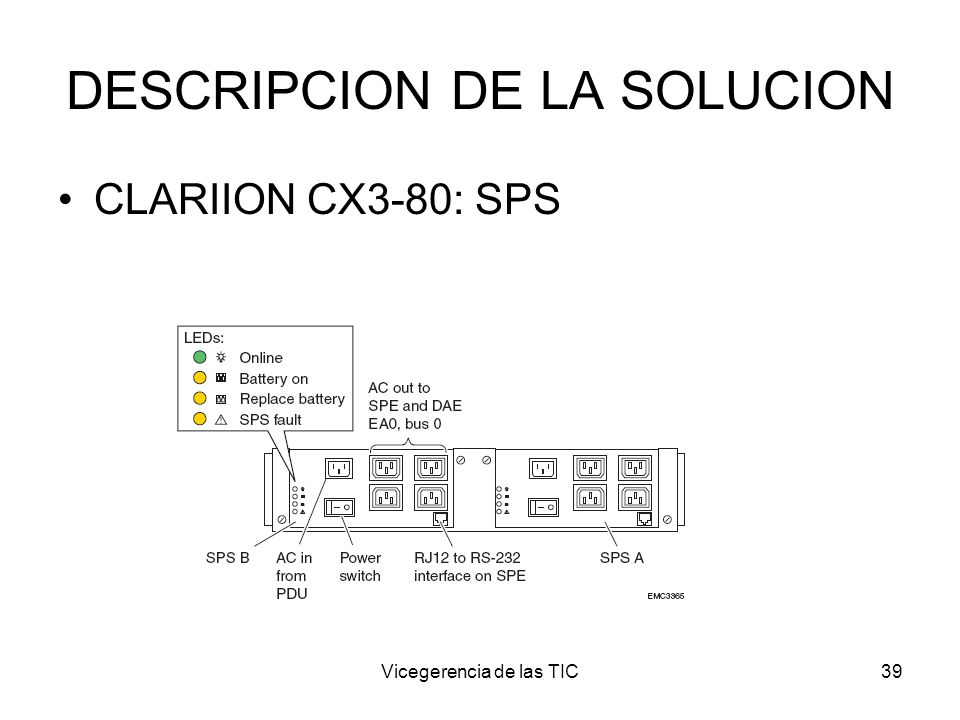

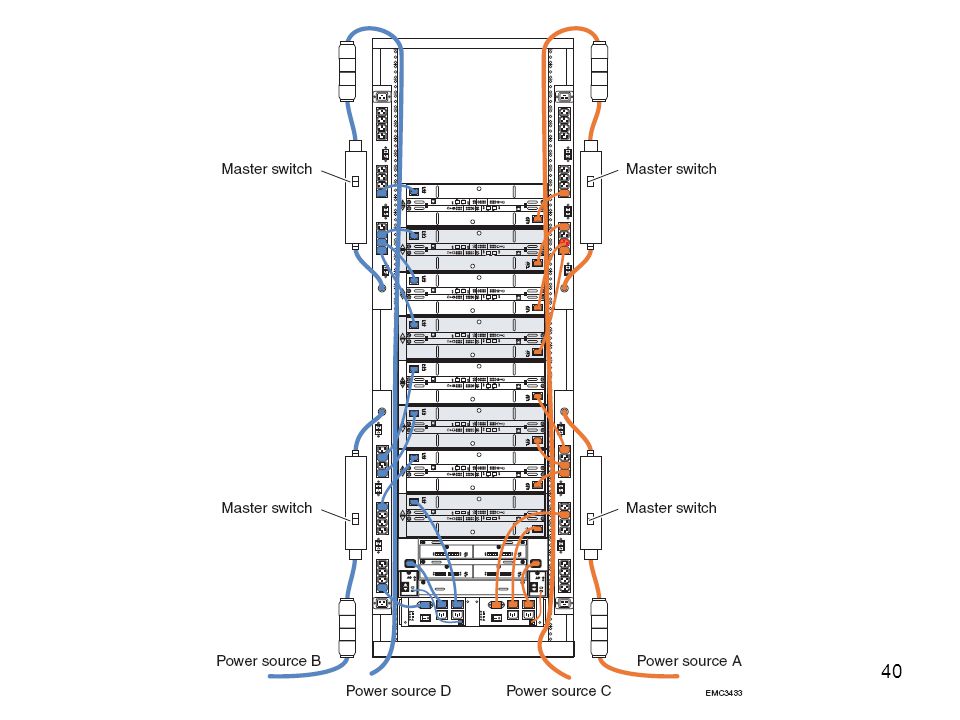

CLARIION CX3-80: SPS Vicegerencia de las TIC

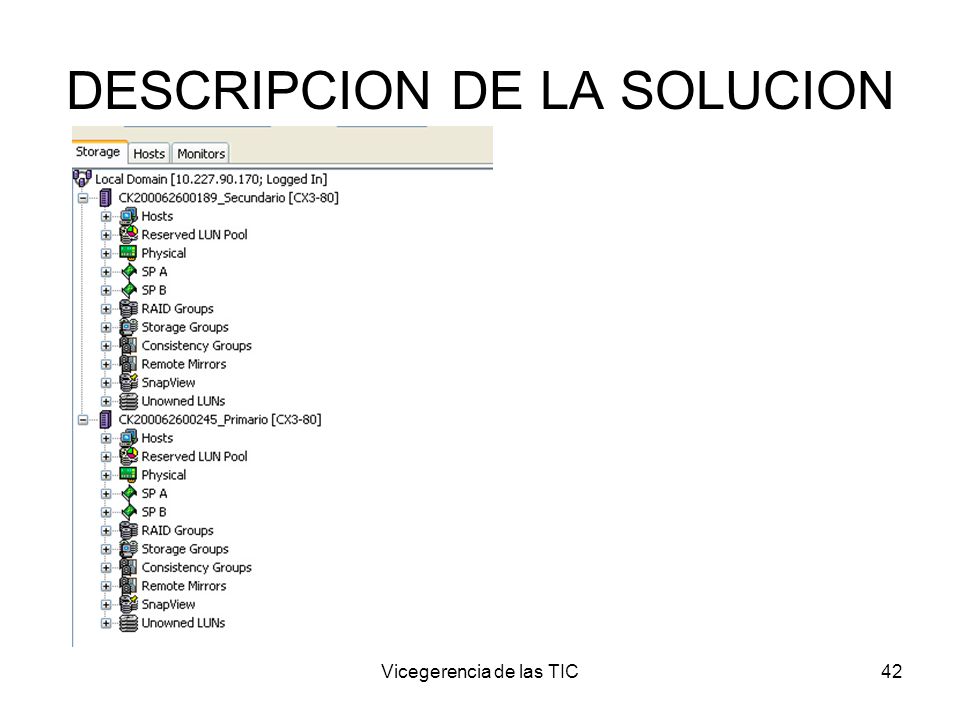

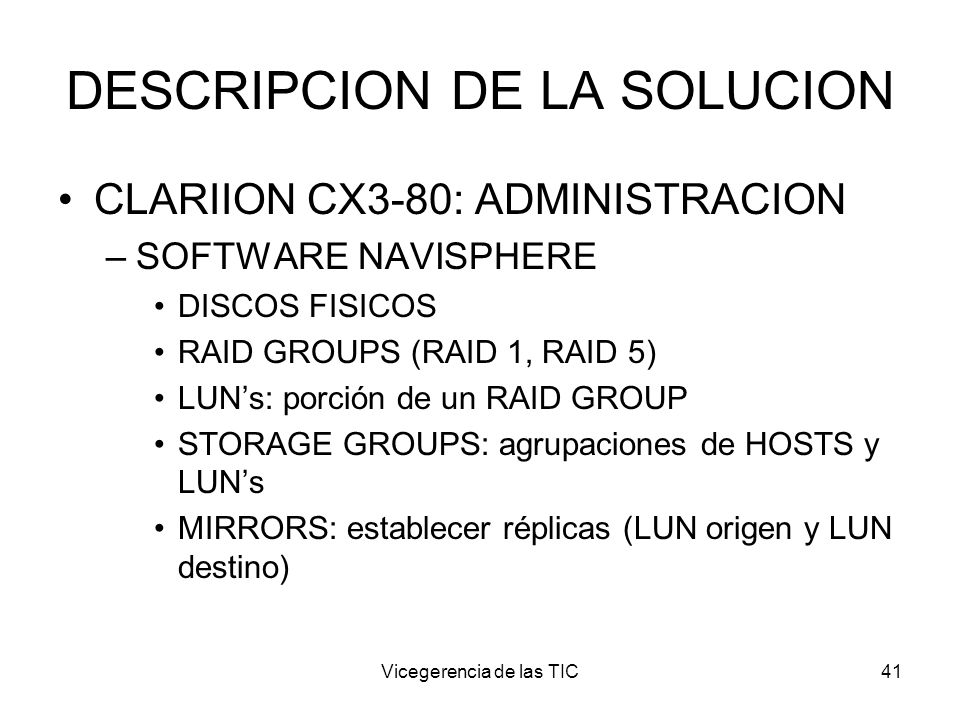

CLARIION CX3-80: ADMINISTRACION SOFTWARE NAVISPHERE DISCOS FISICOS RAID GROUPS (RAID 1, RAID 5) LUN’s: porción de un RAID GROUP STORAGE GROUPS: agrupaciones de HOSTS y LUN’s MIRRORS: establecer réplicas (LUN origen y LUN destino) Vicegerencia de las TIC

Vicegerencia de las TIC

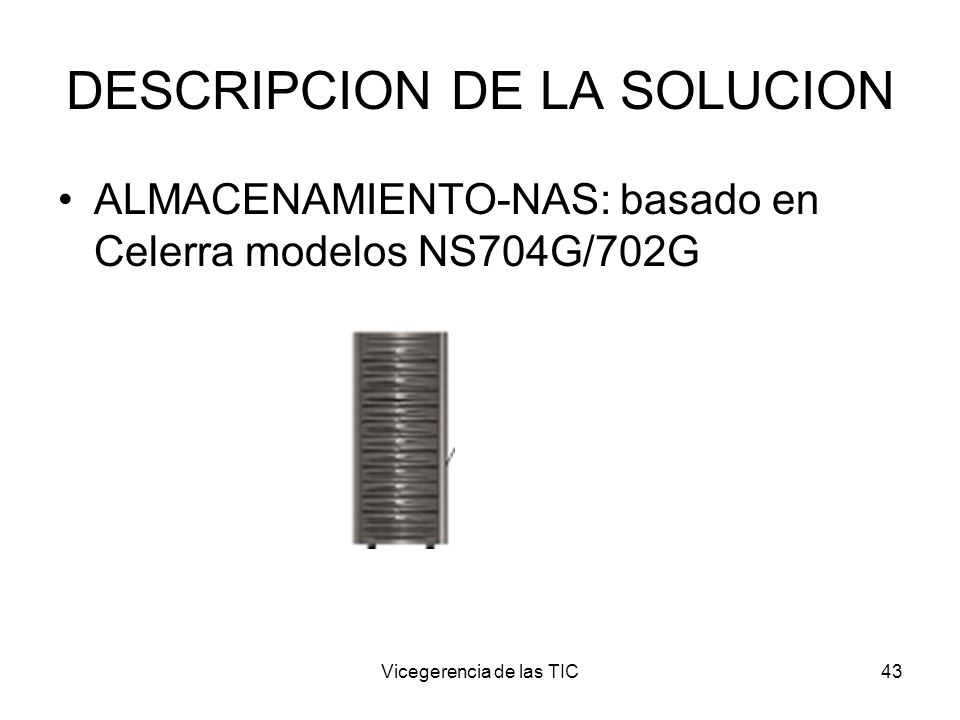

ALMACENAMIENTO-NAS: basado en Celerra modelos NS704G/702G Vicegerencia de las TIC

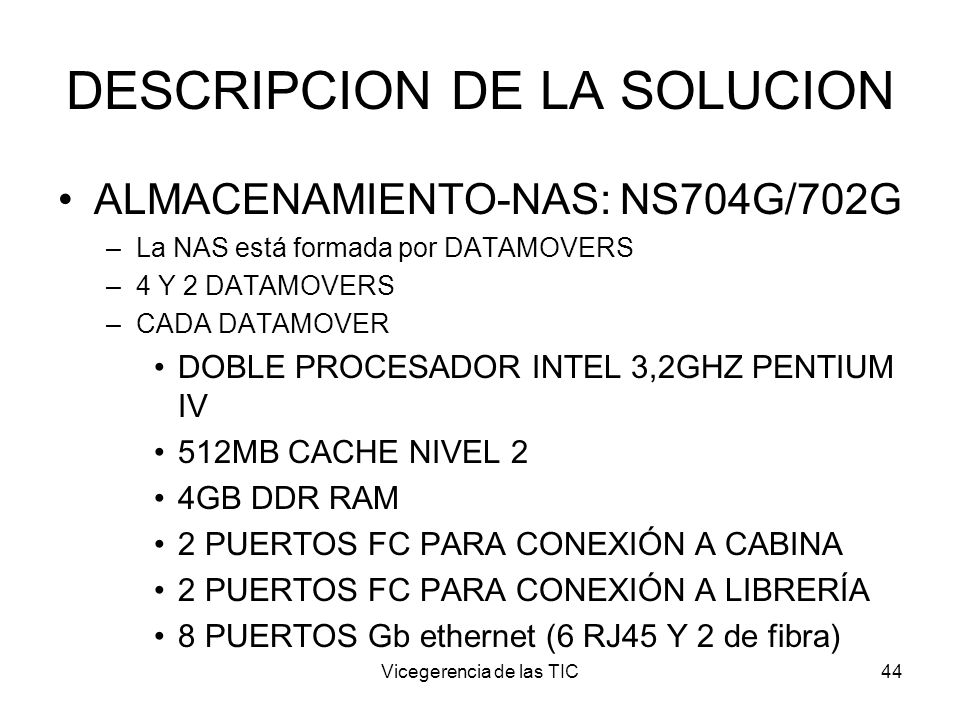

ALMACENAMIENTO-NAS: NS704G/702G La NAS está formada por DATAMOVERS 4 Y 2 DATAMOVERS CADA DATAMOVER DOBLE PROCESADOR INTEL 3,2GHZ PENTIUM IV 512MB CACHE NIVEL 2 4GB DDR RAM 2 PUERTOS FC PARA CONEXIÓN A CABINA 2 PUERTOS FC PARA CONEXIÓN A LIBRERÍA 8 PUERTOS Gb ethernet (6 RJ45 Y 2 de fibra) Vicegerencia de las TIC

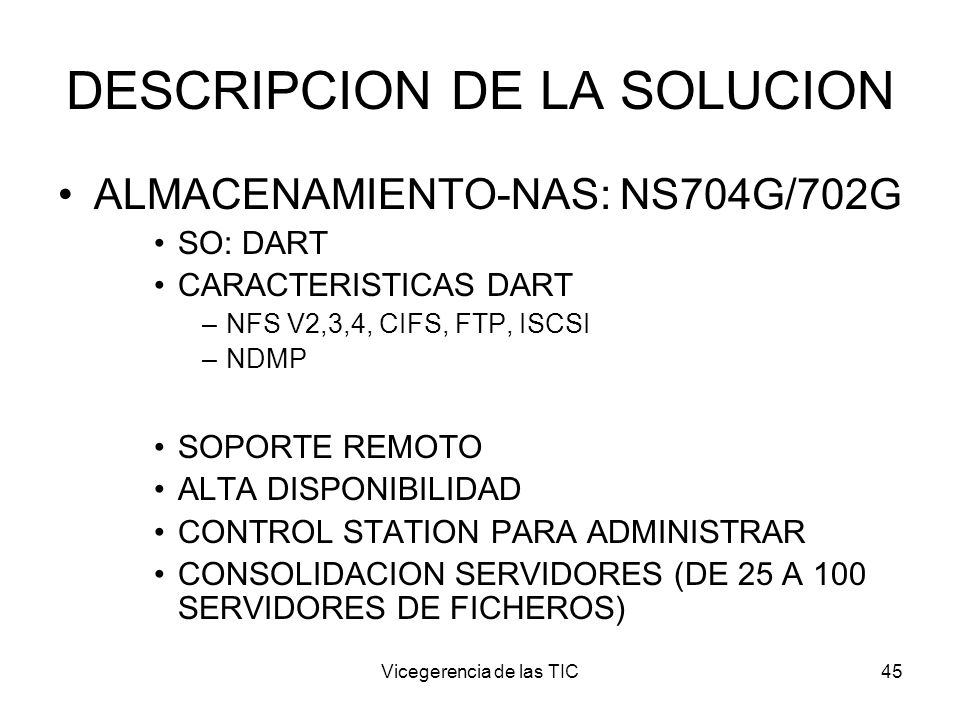

ALMACENAMIENTO-NAS: NS704G/702G SO: DART CARACTERISTICAS DART NFS V2,3,4, CIFS, FTP, ISCSI NDMP SOPORTE REMOTO ALTA DISPONIBILIDAD CONTROL STATION PARA ADMINISTRAR CONSOLIDACION SERVIDORES (DE 25 A 100 SERVIDORES DE FICHEROS) Vicegerencia de las TIC

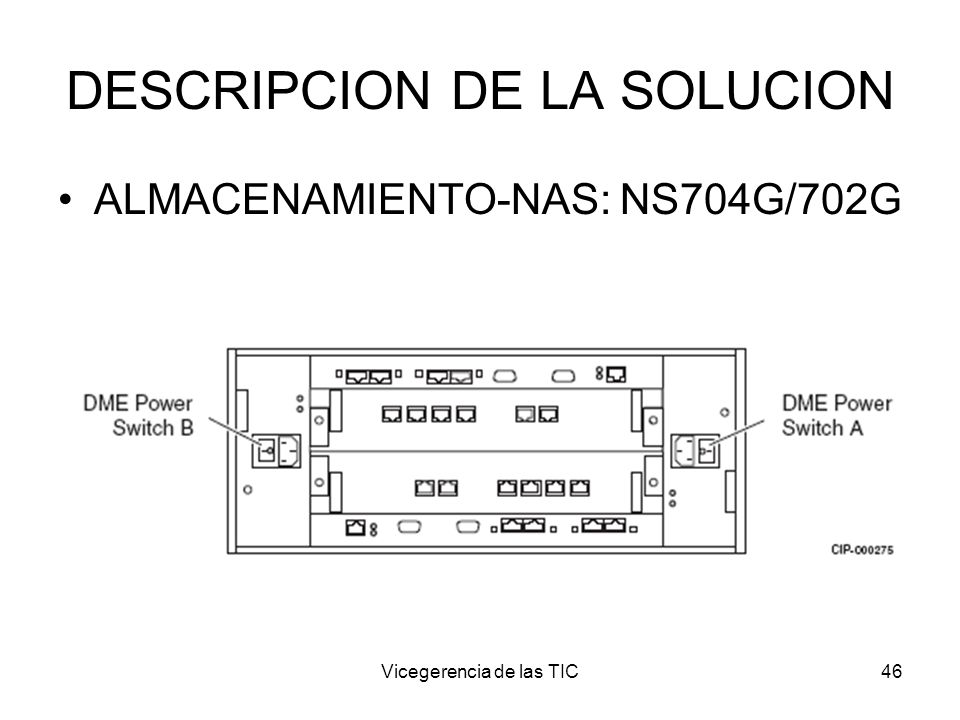

ALMACENAMIENTO-NAS: NS704G/702G Vicegerencia de las TIC

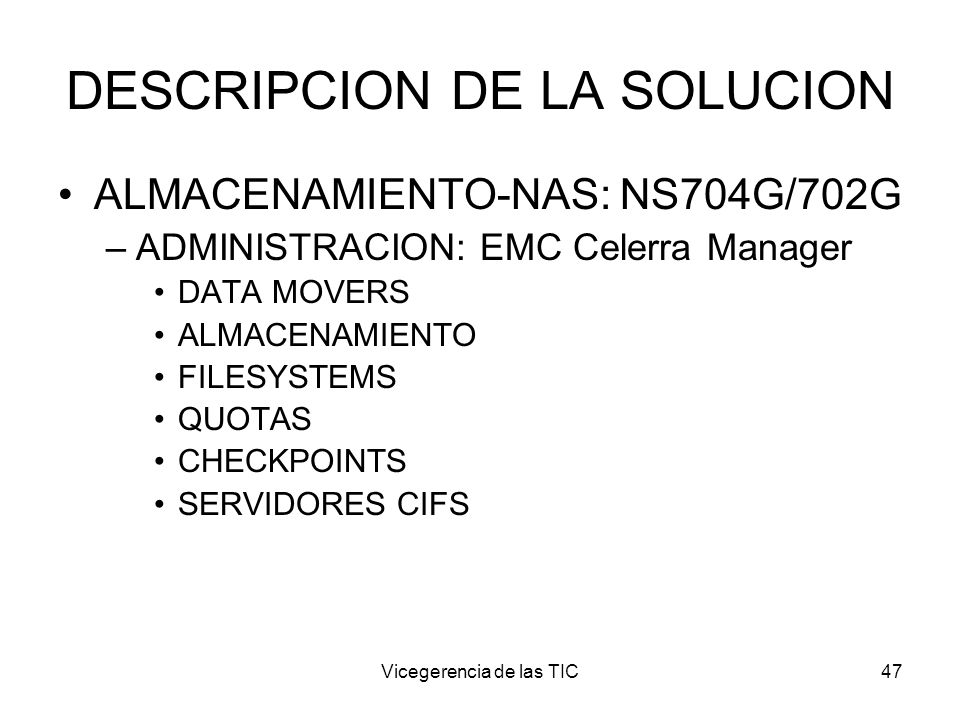

ALMACENAMIENTO-NAS: NS704G/702G ADMINISTRACION: EMC Celerra Manager DATA MOVERS ALMACENAMIENTO FILESYSTEMS QUOTAS CHECKPOINTS SERVIDORES CIFS Vicegerencia de las TIC

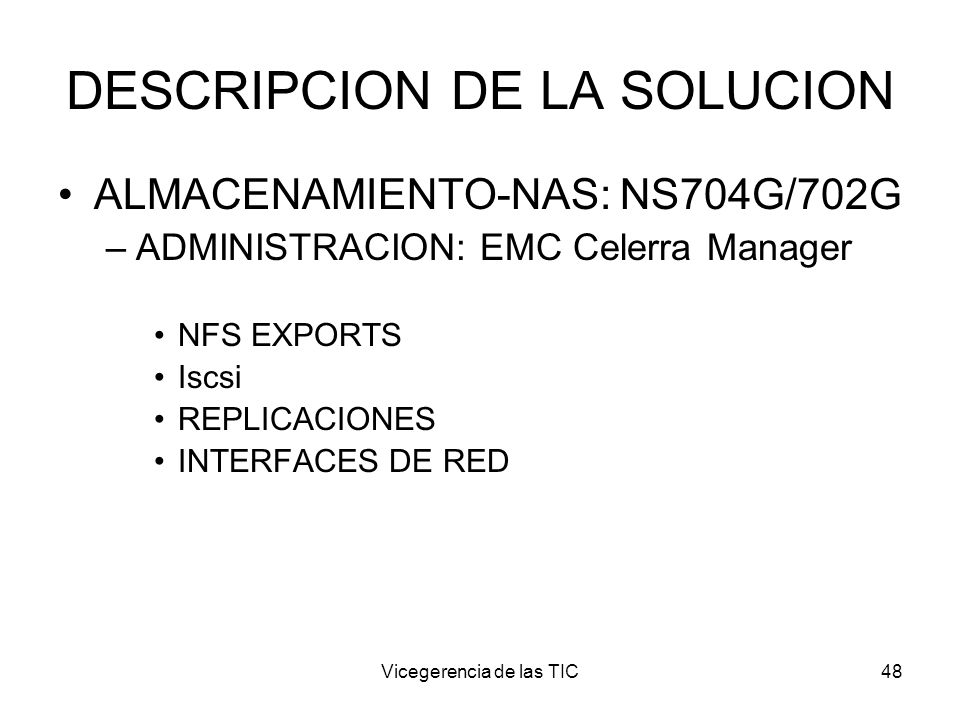

ALMACENAMIENTO-NAS: NS704G/702G ADMINISTRACION: EMC Celerra Manager NFS EXPORTS Iscsi REPLICACIONES INTERFACES DE RED Vicegerencia de las TIC

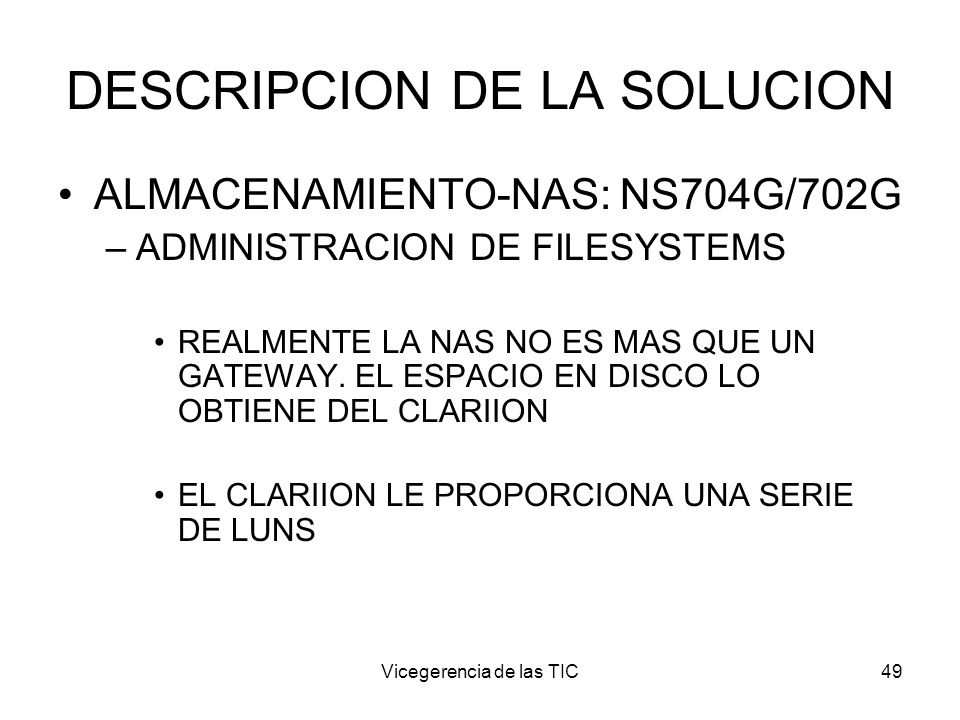

ALMACENAMIENTO-NAS: NS704G/702G ADMINISTRACION DE FILESYSTEMS REALMENTE LA NAS NO ES MAS QUE UN GATEWAY. EL ESPACIO EN DISCO LO OBTIENE DEL CLARIION EL CLARIION LE PROPORCIONA UNA SERIE DE LUNS Vicegerencia de las TIC

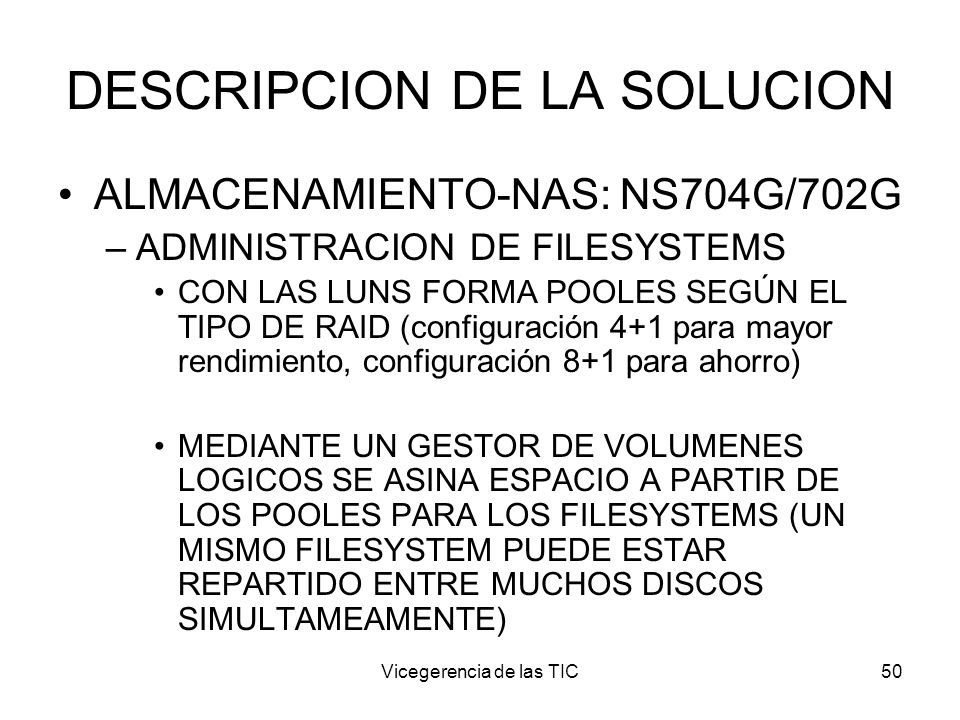

ALMACENAMIENTO-NAS: NS704G/702G ADMINISTRACION DE FILESYSTEMS CON LAS LUNS FORMA POOLES SEGÚN EL TIPO DE RAID (configuración 4+1 para mayor rendimiento, configuración 8+1 para ahorro) MEDIANTE UN GESTOR DE VOLUMENES LOGICOS SE ASINA ESPACIO A PARTIR DE LOS POOLES PARA LOS FILESYSTEMS (UN MISMO FILESYSTEM PUEDE ESTAR REPARTIDO ENTRE MUCHOS DISCOS SIMULTAMEAMENTE) Vicegerencia de las TIC

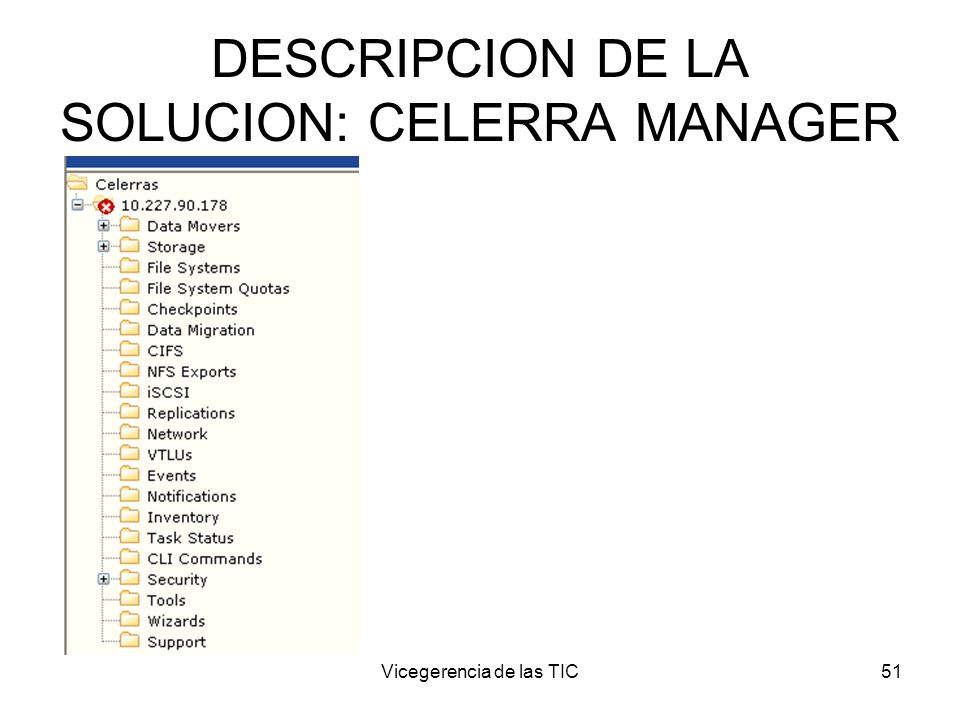

DESCRIPCION DE LA SOLUCION: CELERRA MANAGER

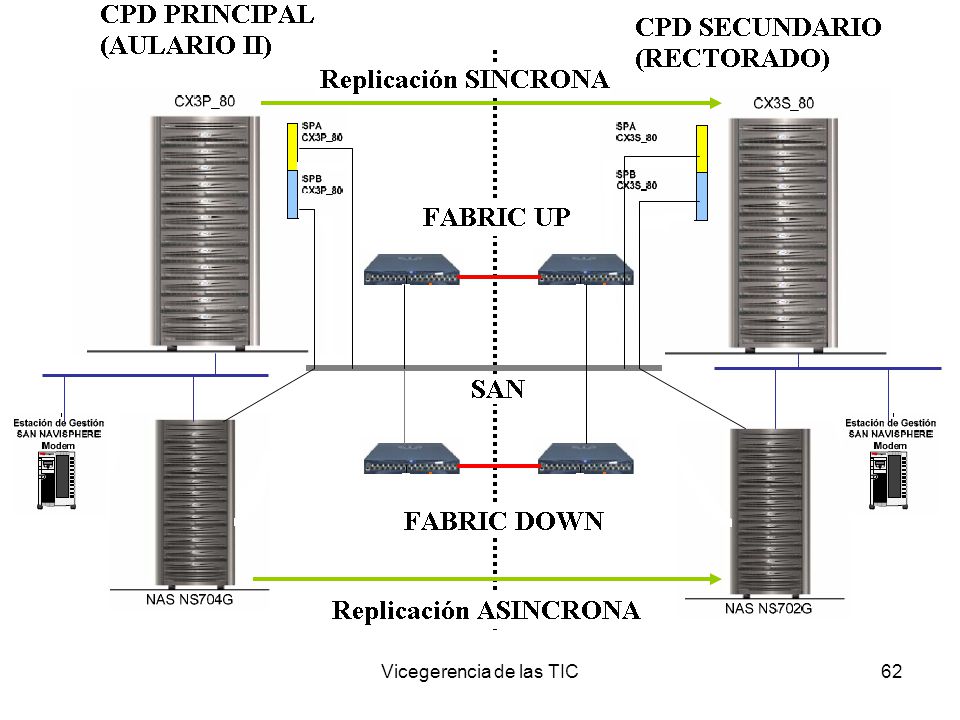

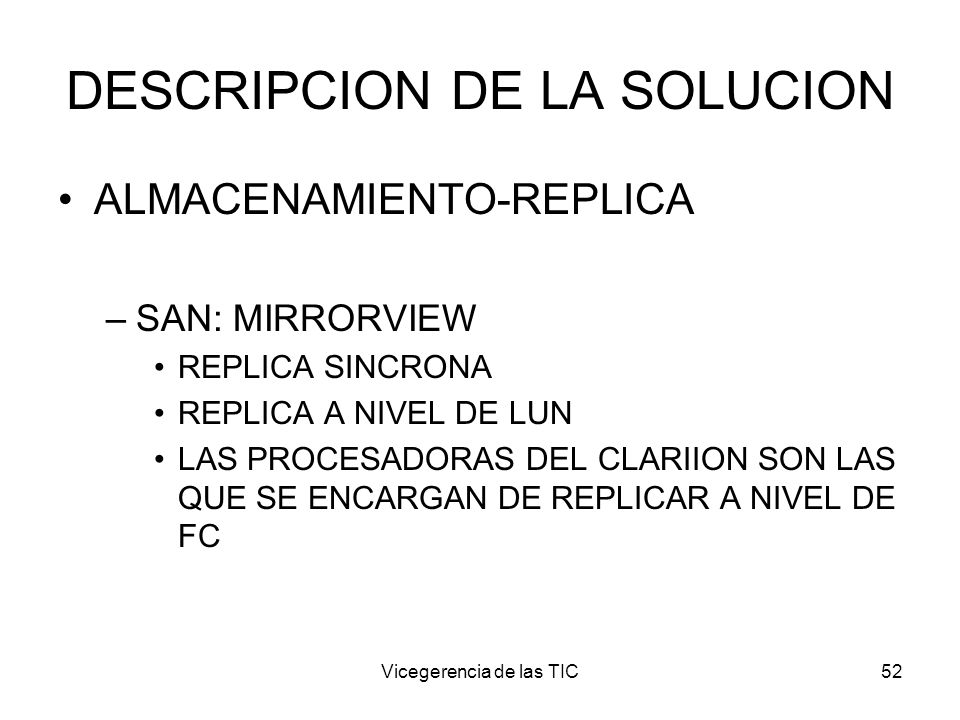

ALMACENAMIENTO-REPLICA SAN: MIRRORVIEW REPLICA SINCRONA REPLICA A NIVEL DE LUN LAS PROCESADORAS DEL CLARIION SON LAS QUE SE ENCARGAN DE REPLICAR A NIVEL DE FC Vicegerencia de las TIC

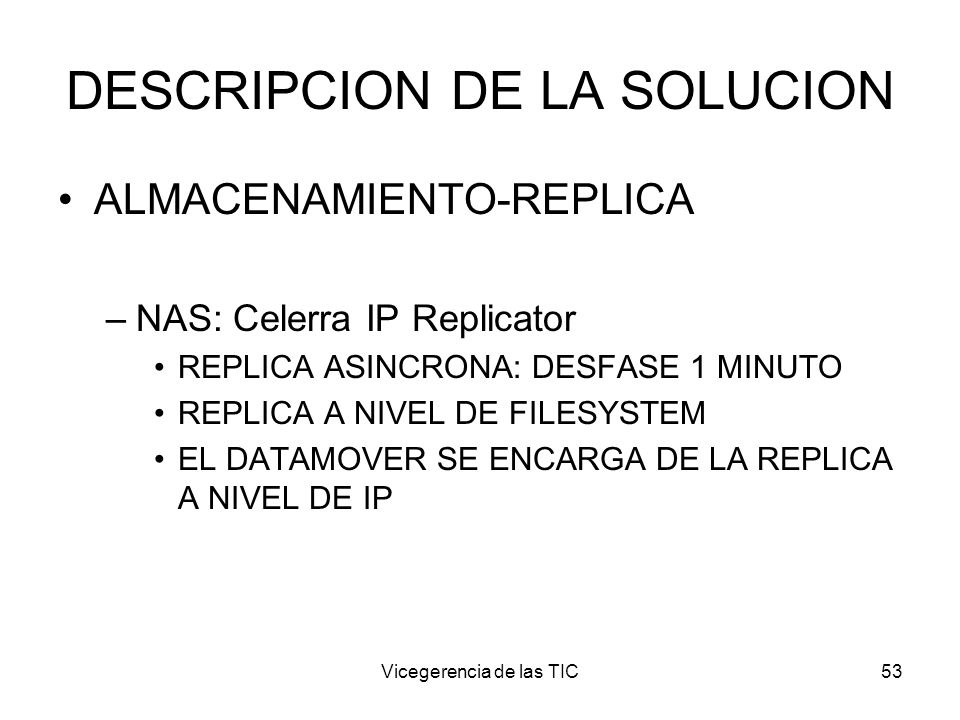

ALMACENAMIENTO-REPLICA NAS: Celerra IP Replicator REPLICA ASINCRONA: DESFASE 1 MINUTO REPLICA A NIVEL DE FILESYSTEM EL DATAMOVER SE ENCARGA DE LA REPLICA A NIVEL DE IP Vicegerencia de las TIC

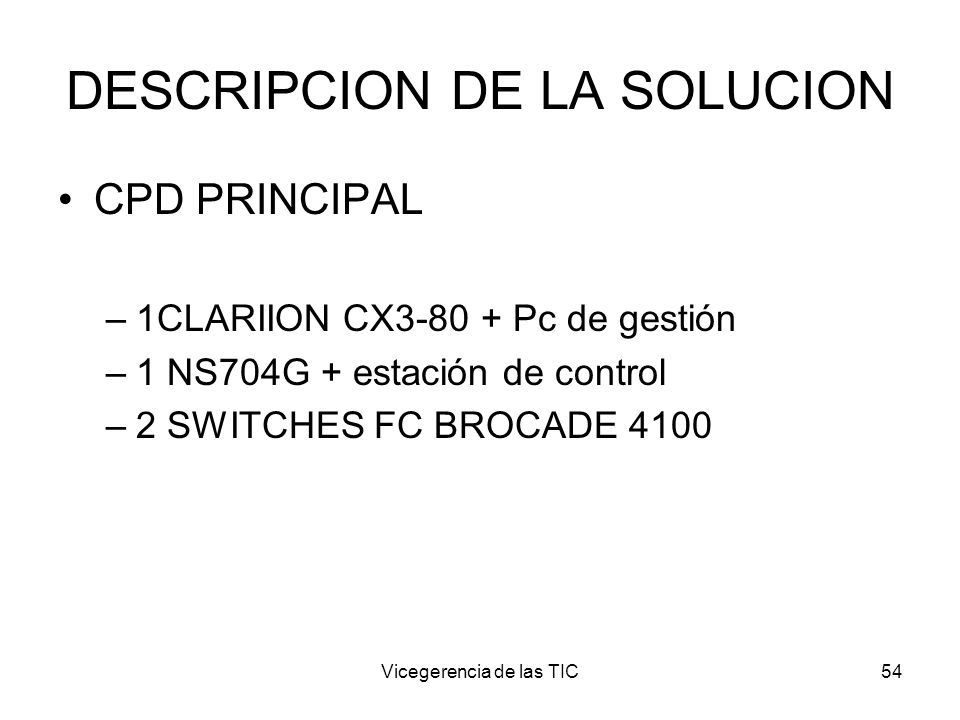

CPD PRINCIPAL 1CLARIION CX Pc de gestión 1 NS704G + estación de control 2 SWITCHES FC BROCADE 4100 Vicegerencia de las TIC

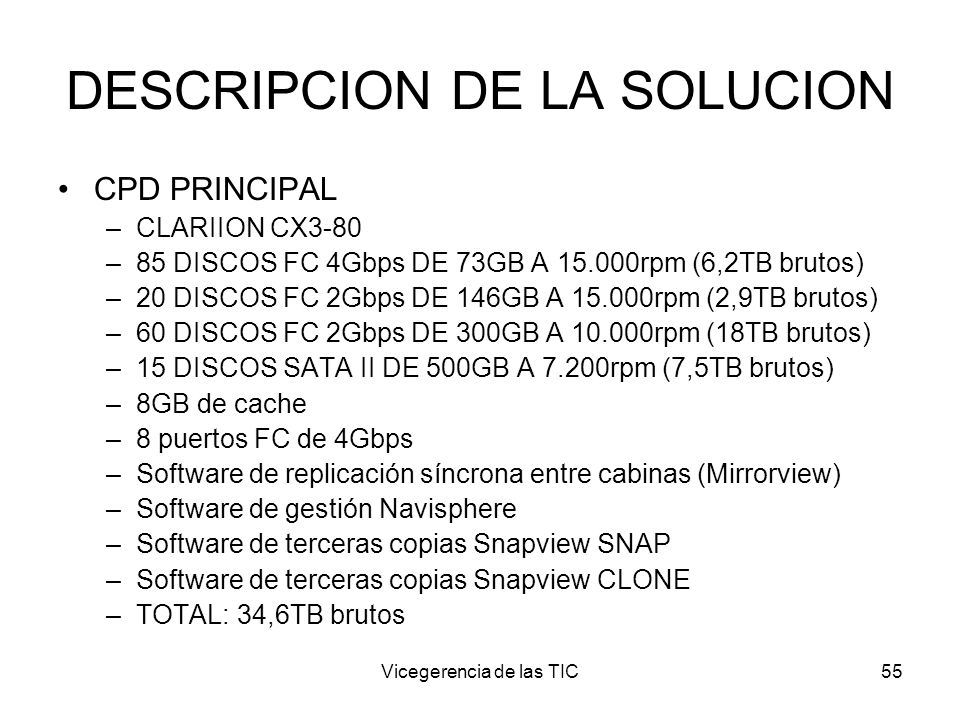

CPD PRINCIPAL CLARIION CX3-80 85 DISCOS FC 4Gbps DE 73GB A rpm (6,2TB brutos) 20 DISCOS FC 2Gbps DE 146GB A rpm (2,9TB brutos) 60 DISCOS FC 2Gbps DE 300GB A rpm (18TB brutos) 15 DISCOS SATA II DE 500GB A 7.200rpm (7,5TB brutos) 8GB de cache 8 puertos FC de 4Gbps Software de replicación síncrona entre cabinas (Mirrorview) Software de gestión Navisphere Software de terceras copias Snapview SNAP Software de terceras copias Snapview CLONE TOTAL: 34,6TB brutos Vicegerencia de las TIC

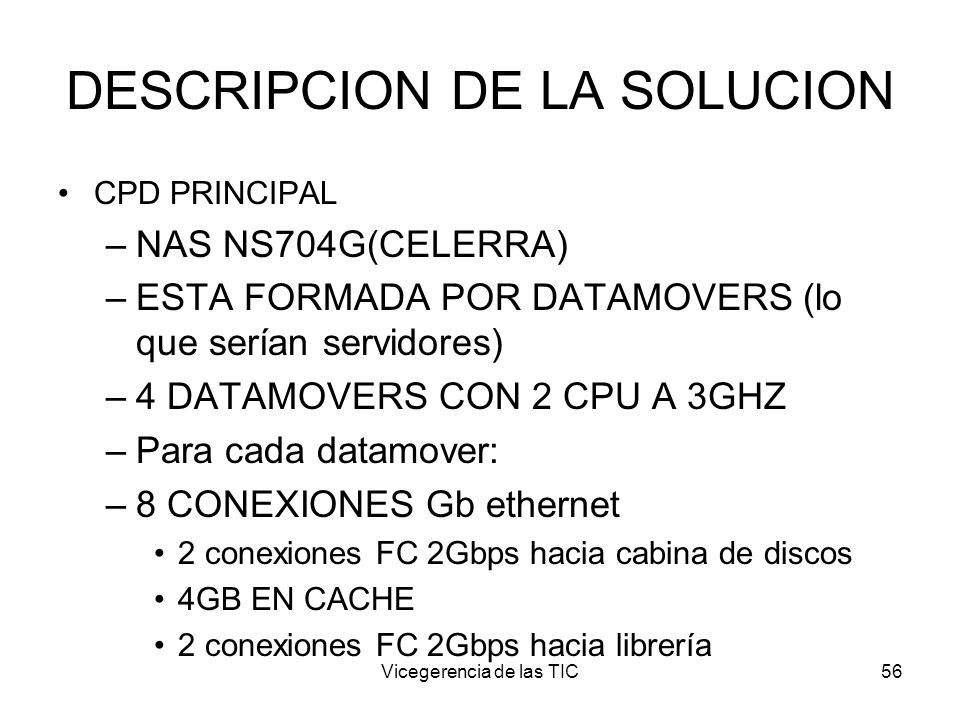

CPD PRINCIPAL NAS NS704G(CELERRA) ESTA FORMADA POR DATAMOVERS (lo que serían servidores) 4 DATAMOVERS CON 2 CPU A 3GHZ Para cada datamover: 8 CONEXIONES Gb ethernet 2 conexiones FC 2Gbps hacia cabina de discos 4GB EN CACHE 2 conexiones FC 2Gbps hacia librería Vicegerencia de las TIC

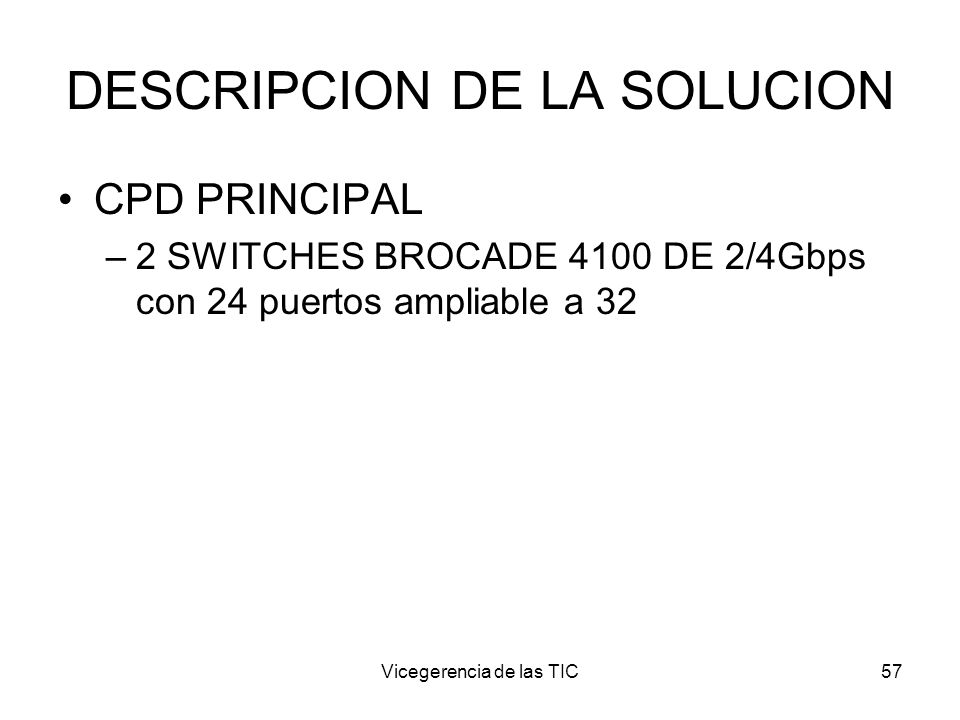

CPD PRINCIPAL 2 SWITCHES BROCADE 4100 DE 2/4Gbps con 24 puertos ampliable a 32 Vicegerencia de las TIC

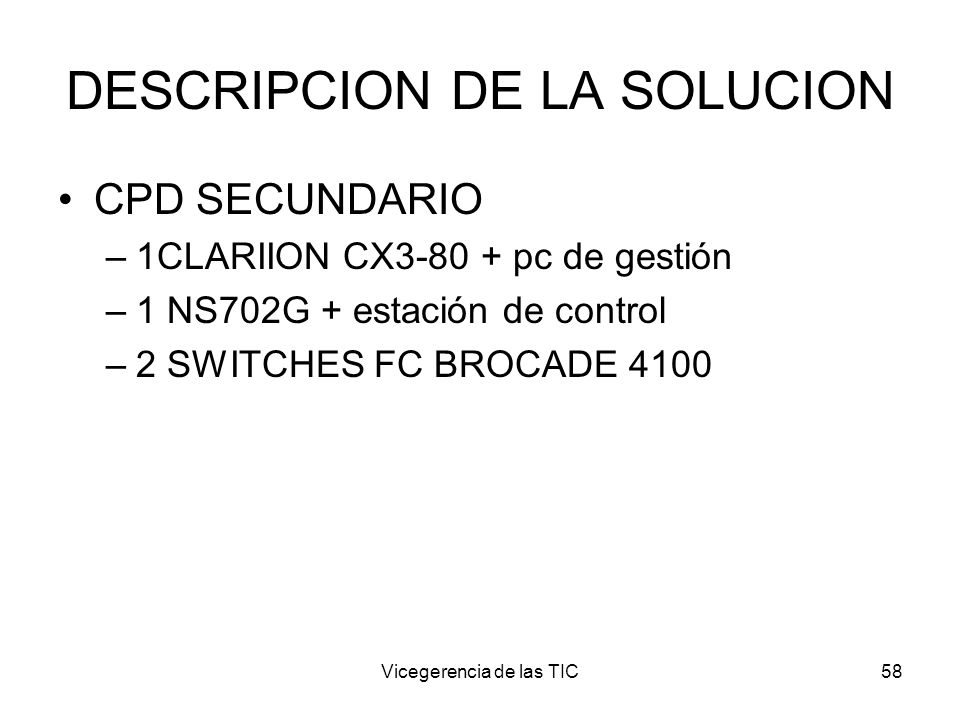

CPD SECUNDARIO 1CLARIION CX pc de gestión 1 NS702G + estación de control 2 SWITCHES FC BROCADE 4100 Vicegerencia de las TIC

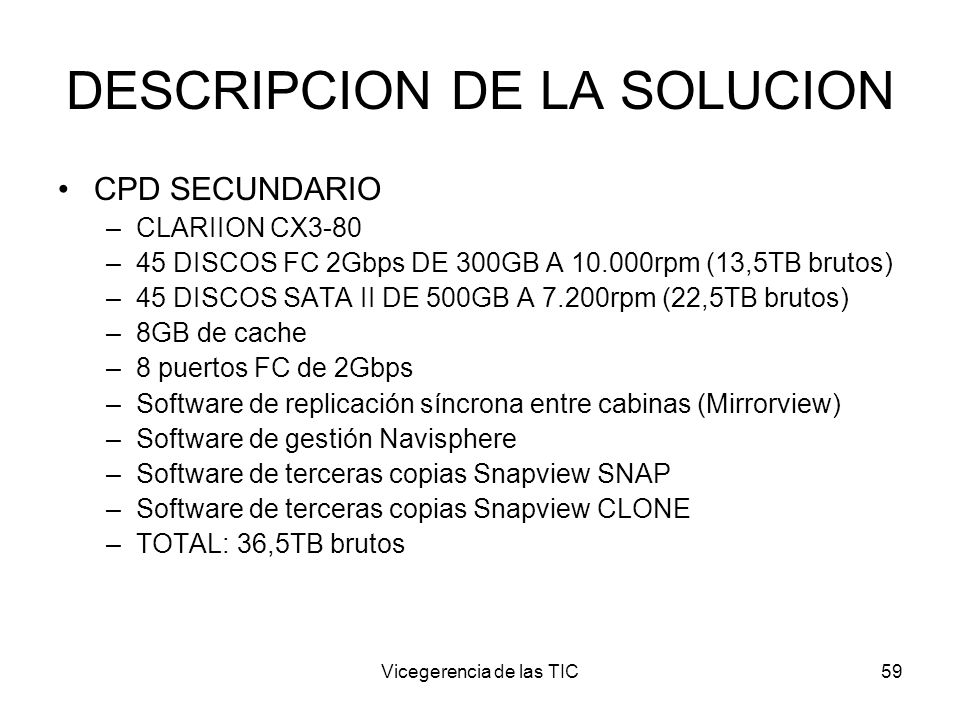

CPD SECUNDARIO CLARIION CX3-80 45 DISCOS FC 2Gbps DE 300GB A rpm (13,5TB brutos) 45 DISCOS SATA II DE 500GB A 7.200rpm (22,5TB brutos) 8GB de cache 8 puertos FC de 2Gbps Software de replicación síncrona entre cabinas (Mirrorview) Software de gestión Navisphere Software de terceras copias Snapview SNAP Software de terceras copias Snapview CLONE TOTAL: 36,5TB brutos Vicegerencia de las TIC

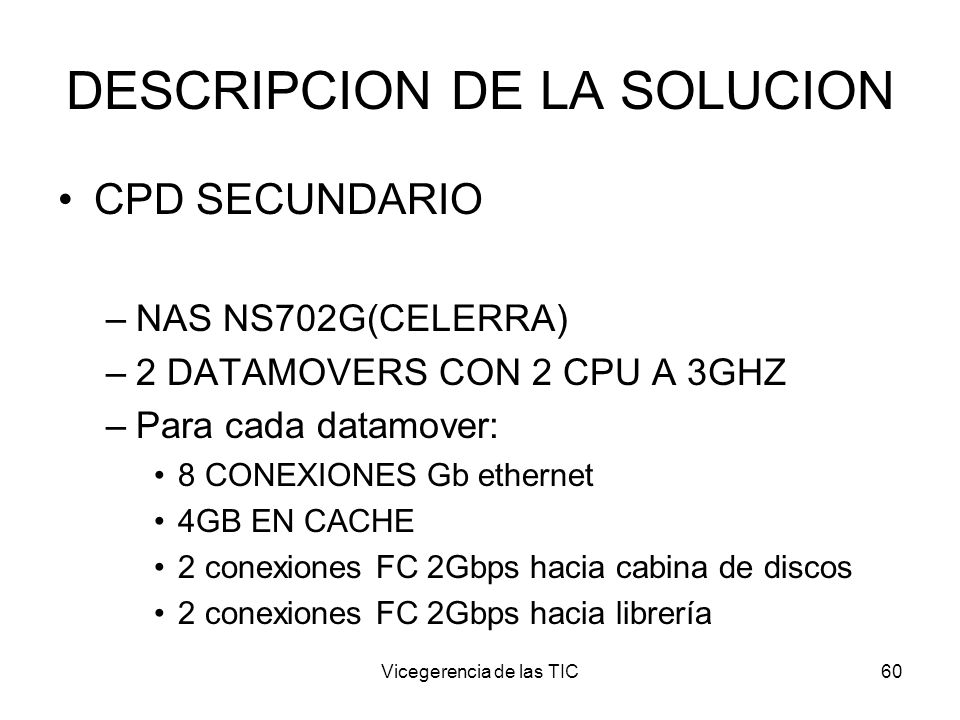

CPD SECUNDARIO NAS NS702G(CELERRA) 2 DATAMOVERS CON 2 CPU A 3GHZ Para cada datamover: 8 CONEXIONES Gb ethernet 4GB EN CACHE 2 conexiones FC 2Gbps hacia cabina de discos 2 conexiones FC 2Gbps hacia librería Vicegerencia de las TIC

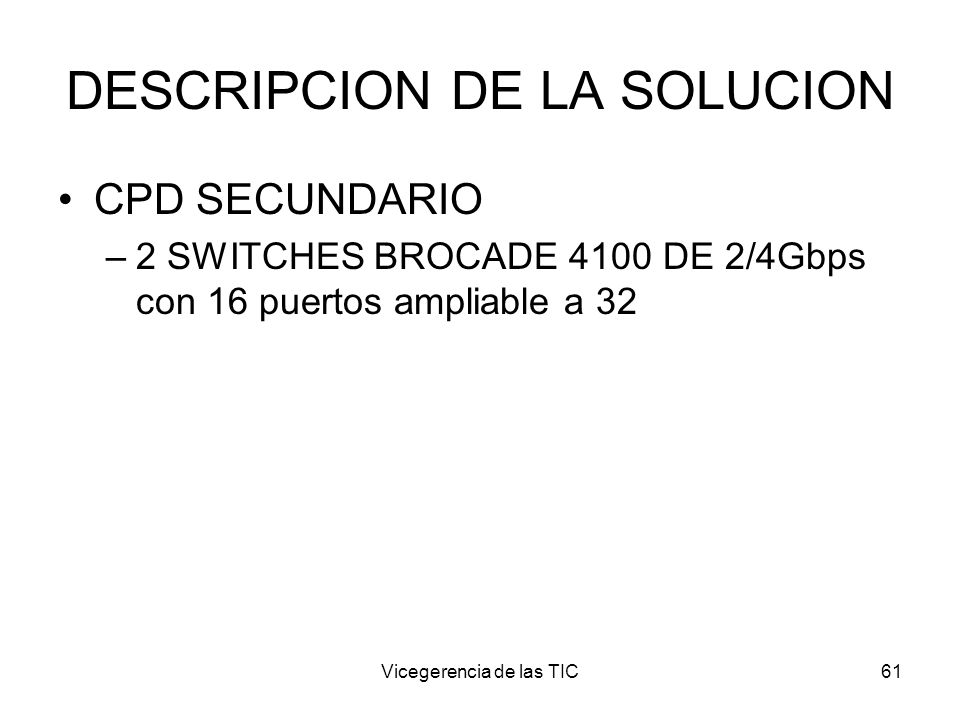

CPD SECUNDARIO 2 SWITCHES BROCADE 4100 DE 2/4Gbps con 16 puertos ampliable a 32 Vicegerencia de las TIC

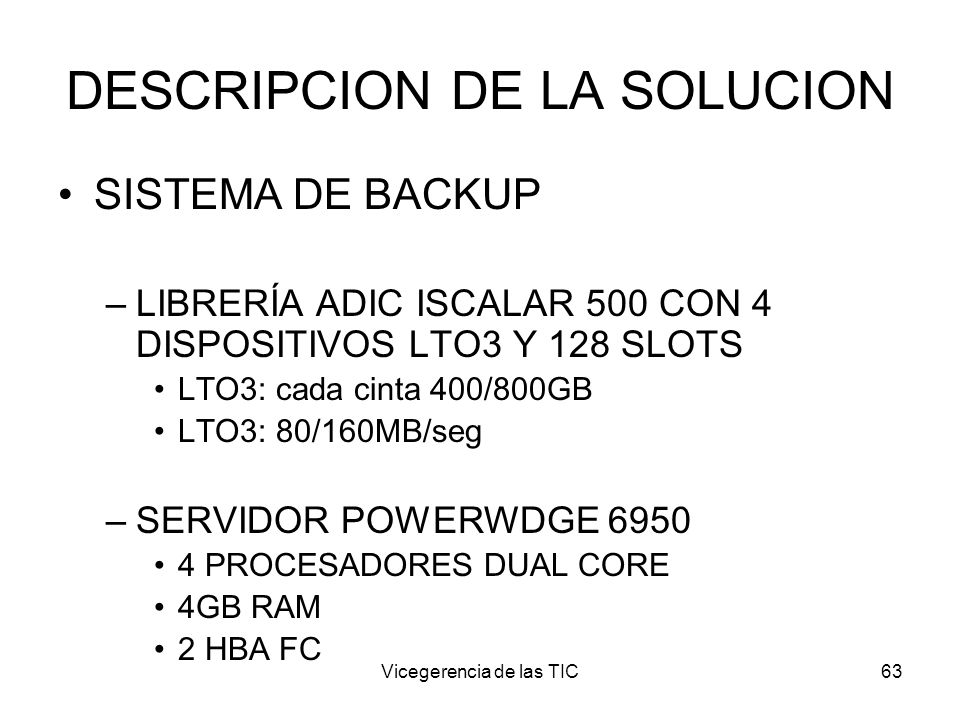

SISTEMA DE BACKUP LIBRERÍA ADIC ISCALAR 500 CON 4 DISPOSITIVOS LTO3 Y 128 SLOTS LTO3: cada cinta 400/800GB LTO3: 80/160MB/seg SERVIDOR POWERWDGE 6950 4 PROCESADORES DUAL CORE 4GB RAM 2 HBA FC Vicegerencia de las TIC

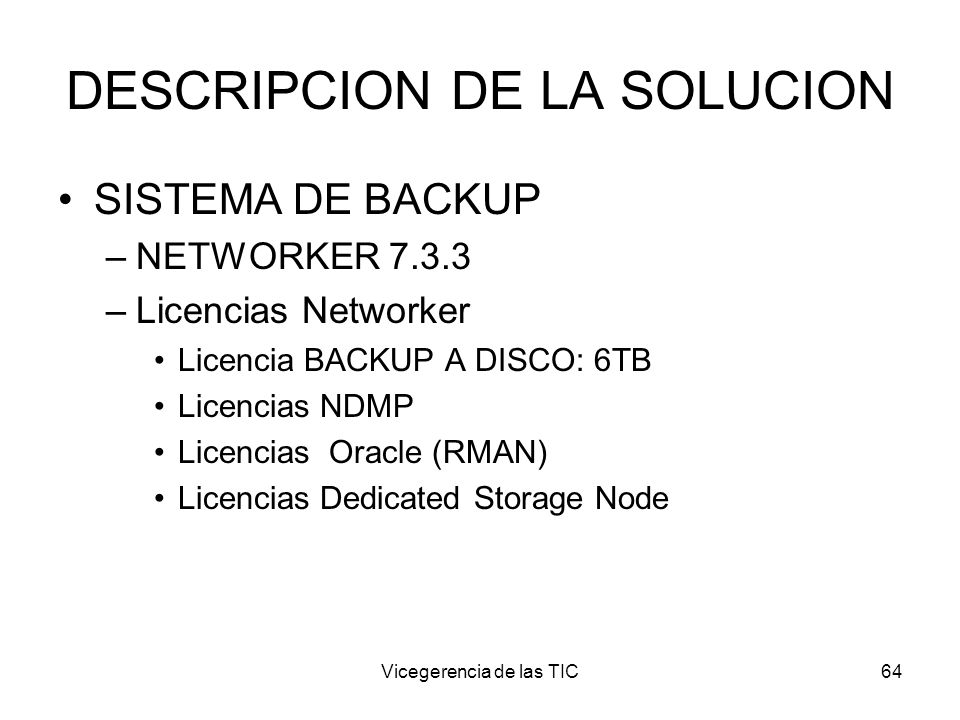

SISTEMA DE BACKUP NETWORKER 7.3.3 Licencias Networker Licencia BACKUP A DISCO: 6TB Licencias NDMP Licencias Oracle (RMAN) Licencias Dedicated Storage Node Vicegerencia de las TIC

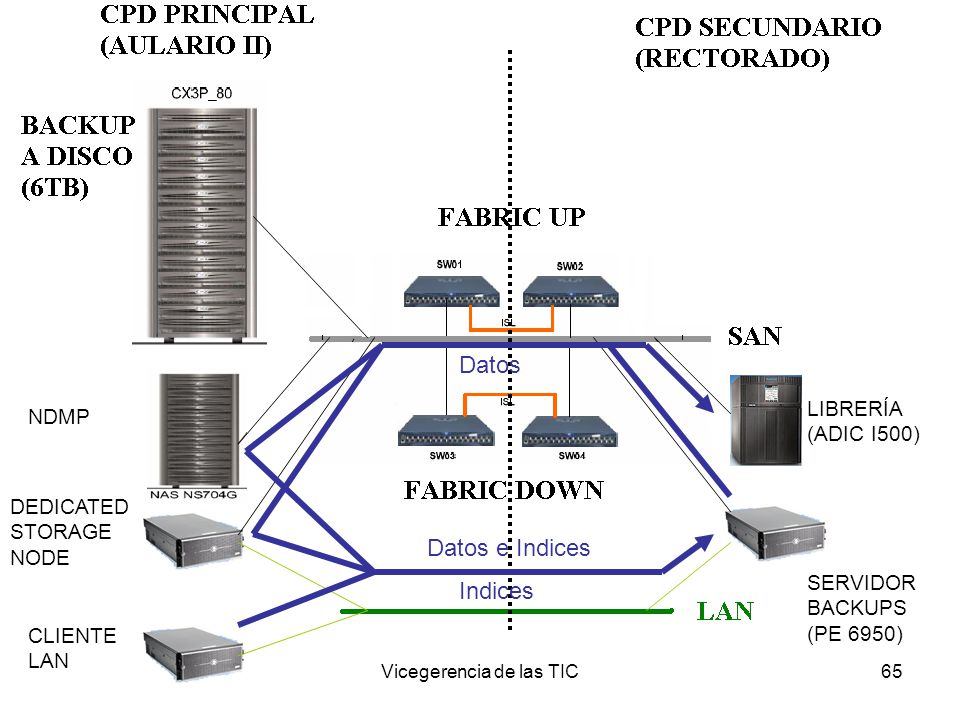

Datos LIBRERÍA (ADIC I500) NDMP DEDICATED STORAGE NODE Datos e Indices SERVIDOR BACKUPS (PE 6950) Indices CLIENTE LAN Vicegerencia de las TIC

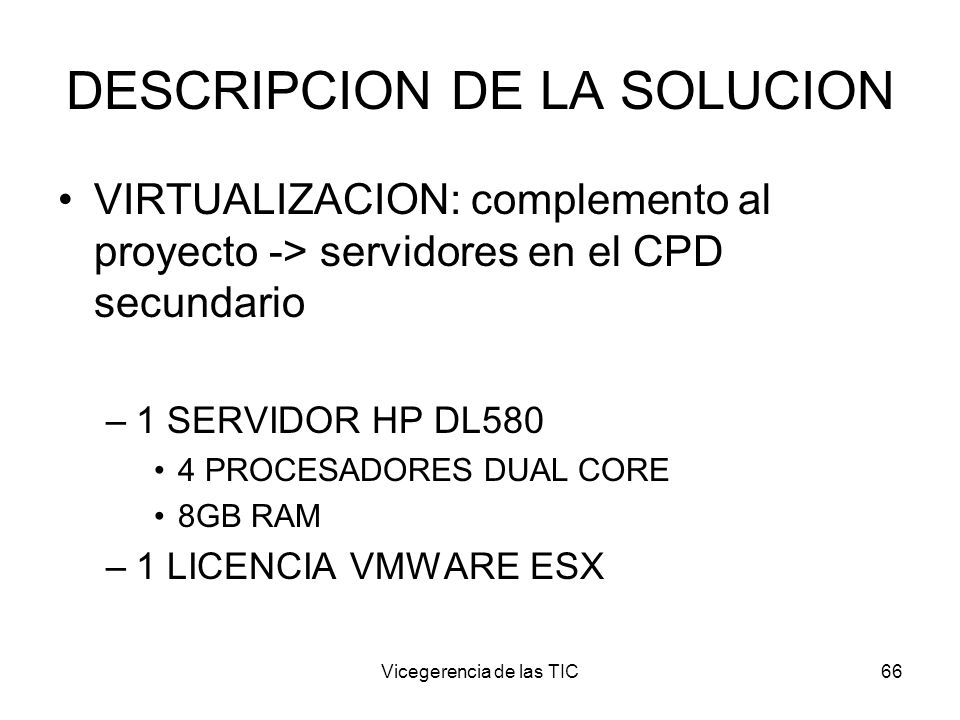

VIRTUALIZACION: complemento al proyecto -> servidores en el CPD secundario 1 SERVIDOR HP DL580 4 PROCESADORES DUAL CORE 8GB RAM 1 LICENCIA VMWARE ESX Vicegerencia de las TIC

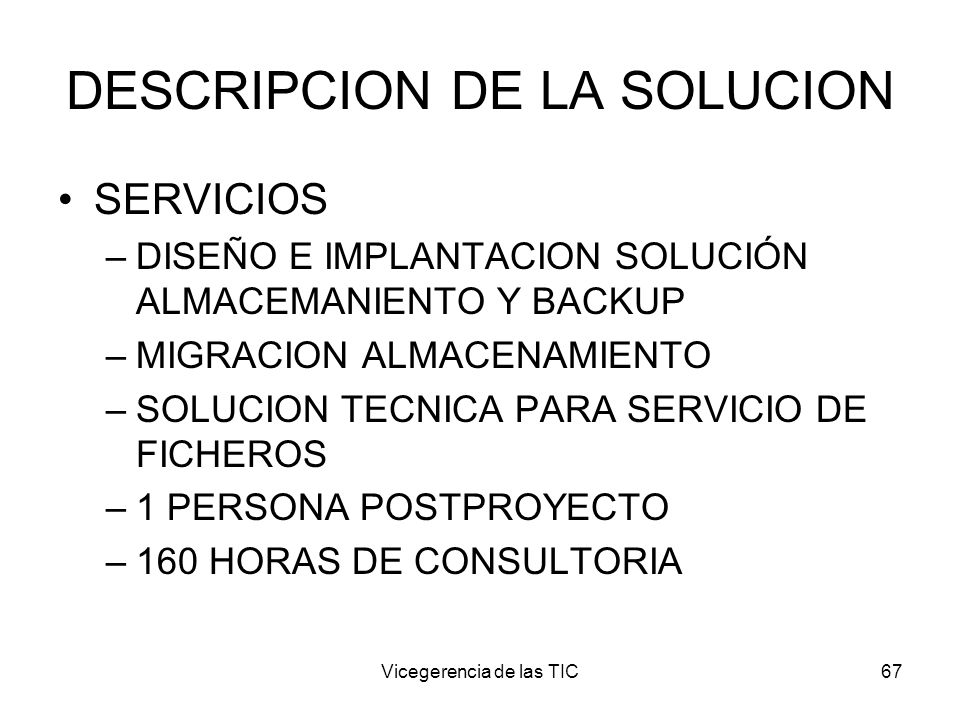

SERVICIOS DISEÑO E IMPLANTACION SOLUCIÓN ALMACEMANIENTO Y BACKUP MIGRACION ALMACENAMIENTO SOLUCION TECNICA PARA SERVICIO DE FICHEROS 1 PERSONA POSTPROYECTO 160 HORAS DE CONSULTORIA Vicegerencia de las TIC

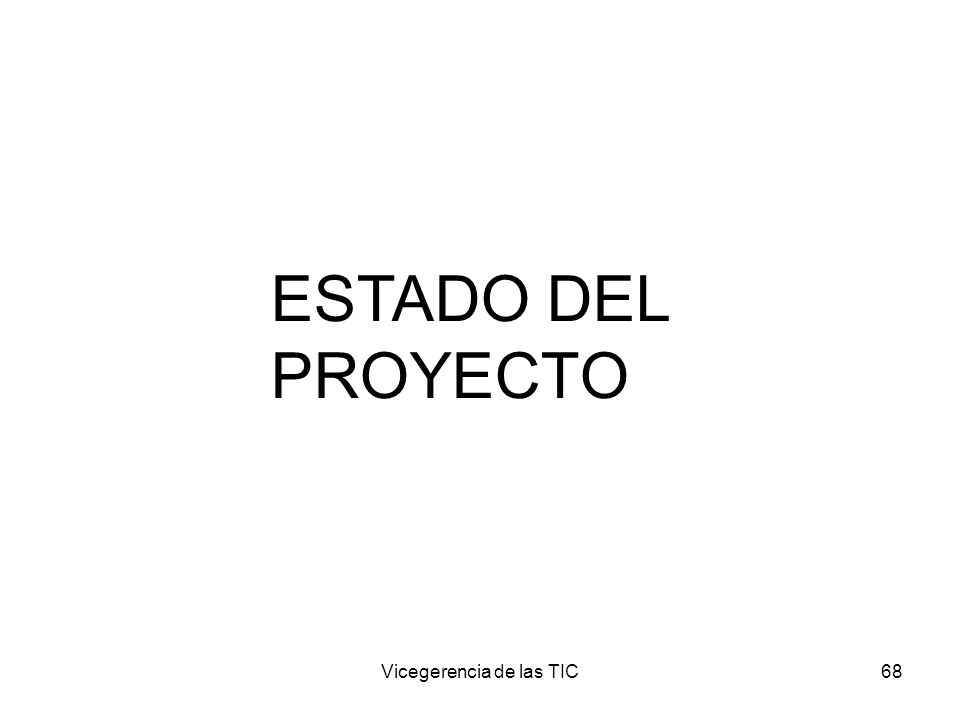

ESTADO DEL PROYECTO Vicegerencia de las TIC

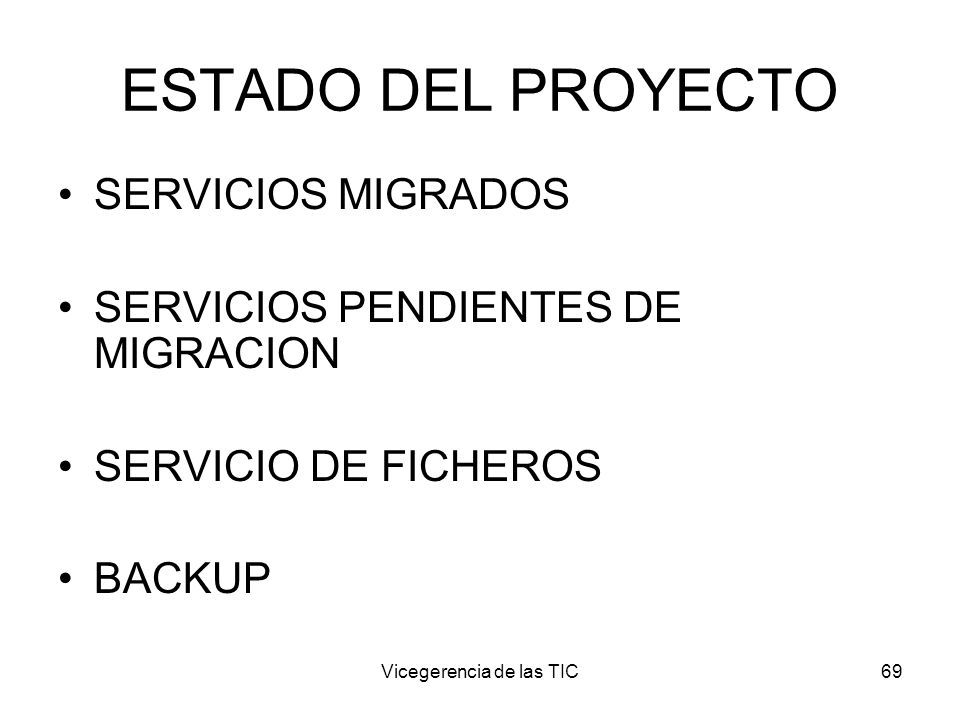

ESTADO DEL PROYECTO SERVICIOS MIGRADOS SERVICIOS PENDIENTES DE MIGRACION SERVICIO DE FICHEROS BACKUP Vicegerencia de las TIC

ESTADO DEL PROYECTO SERVICIOS MIGRADOS SAN: ENTORNO DE DESARROLLO DEL CIG ENTORNO DE INTEGRACION DEL CIG ENTORNO DE PRODUCCION DEL CIG PORTAL WEB NUEVO: INTERWOVEN Vicegerencia de las TIC

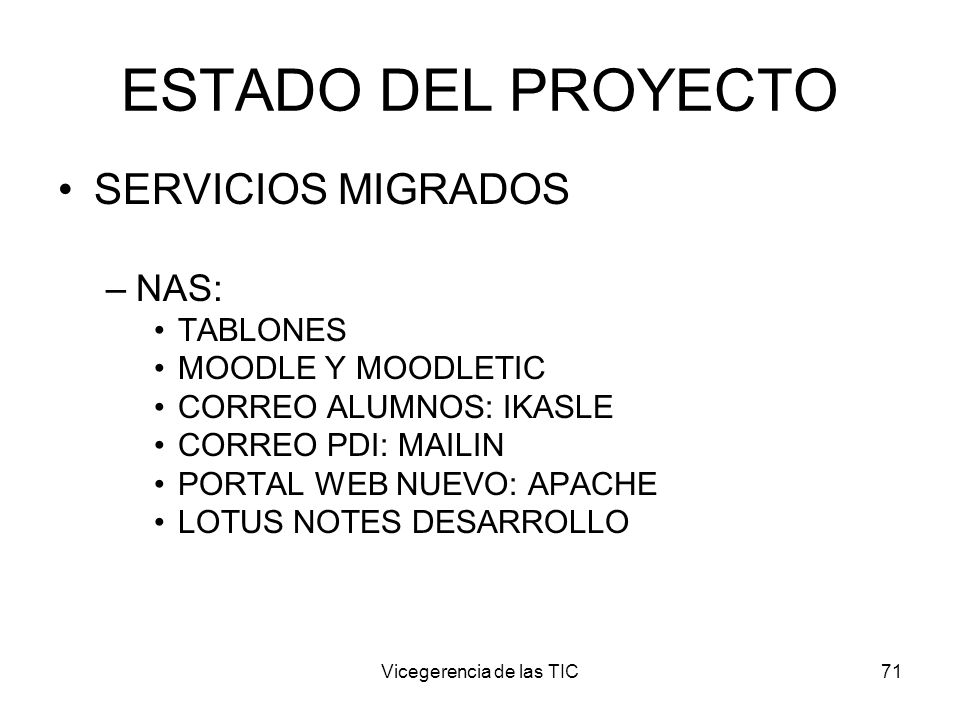

ESTADO DEL PROYECTO SERVICIOS MIGRADOS NAS: TABLONES MOODLE Y MOODLETIC CORREO ALUMNOS: IKASLE CORREO PDI: MAILIN PORTAL WEB NUEVO: APACHE LOTUS NOTES DESARROLLO Vicegerencia de las TIC

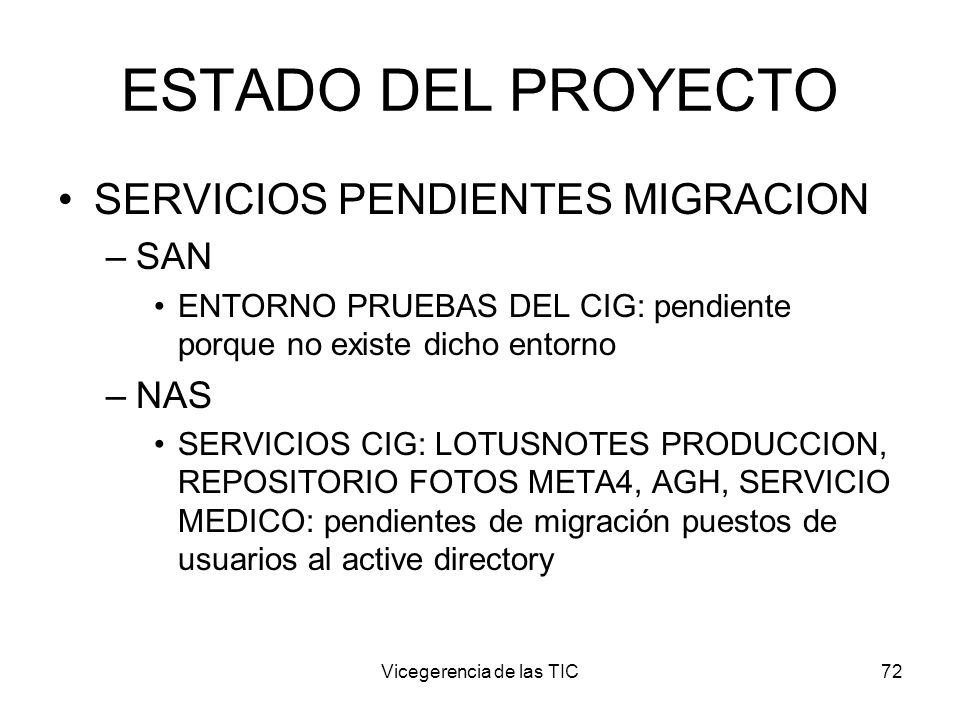

ESTADO DEL PROYECTO SERVICIOS PENDIENTES MIGRACION SAN ENTORNO PRUEBAS DEL CIG: pendiente porque no existe dicho entorno NAS SERVICIOS CIG: LOTUSNOTES PRODUCCION, REPOSITORIO FOTOS META4, AGH, SERVICIO MEDICO: pendientes de migración puestos de usuarios al active directory Vicegerencia de las TIC

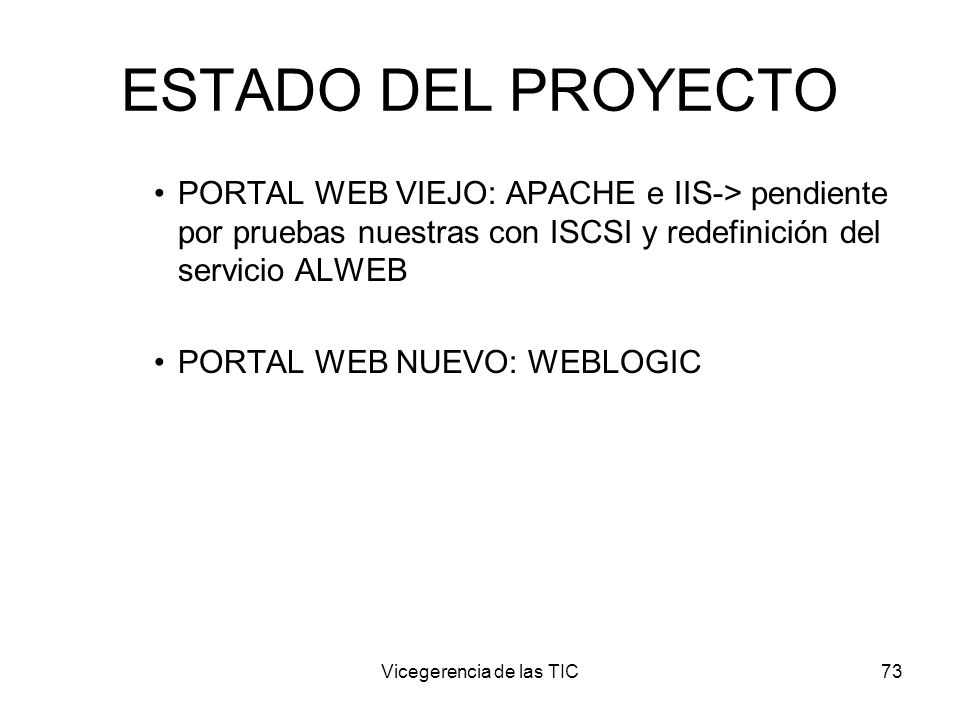

ESTADO DEL PROYECTO PORTAL WEB VIEJO: APACHE e IIS-> pendiente por pruebas nuestras con ISCSI y redefinición del servicio ALWEB PORTAL WEB NUEVO: WEBLOGIC Vicegerencia de las TIC

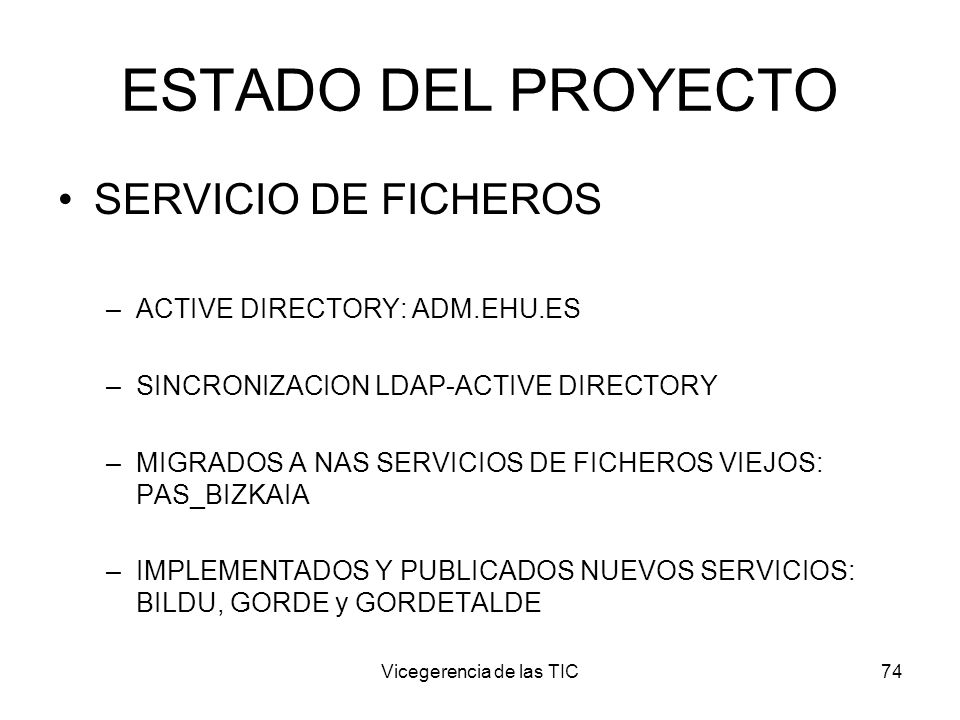

ESTADO DEL PROYECTO SERVICIO DE FICHEROS ACTIVE DIRECTORY: ADM.EHU.ES SINCRONIZACION LDAP-ACTIVE DIRECTORY MIGRADOS A NAS SERVICIOS DE FICHEROS VIEJOS: PAS_BIZKAIA IMPLEMENTADOS Y PUBLICADOS NUEVOS SERVICIOS: BILDU, GORDE y GORDETALDE Vicegerencia de las TIC

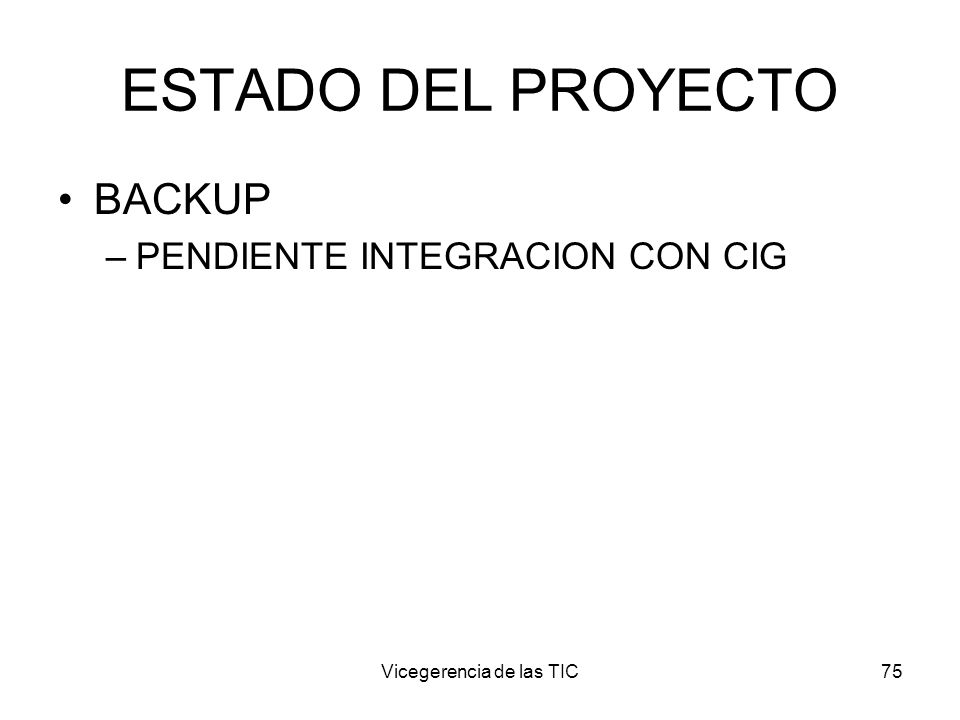

ESTADO DEL PROYECTO BACKUP PENDIENTE INTEGRACION CON CIG Vicegerencia de las TIC

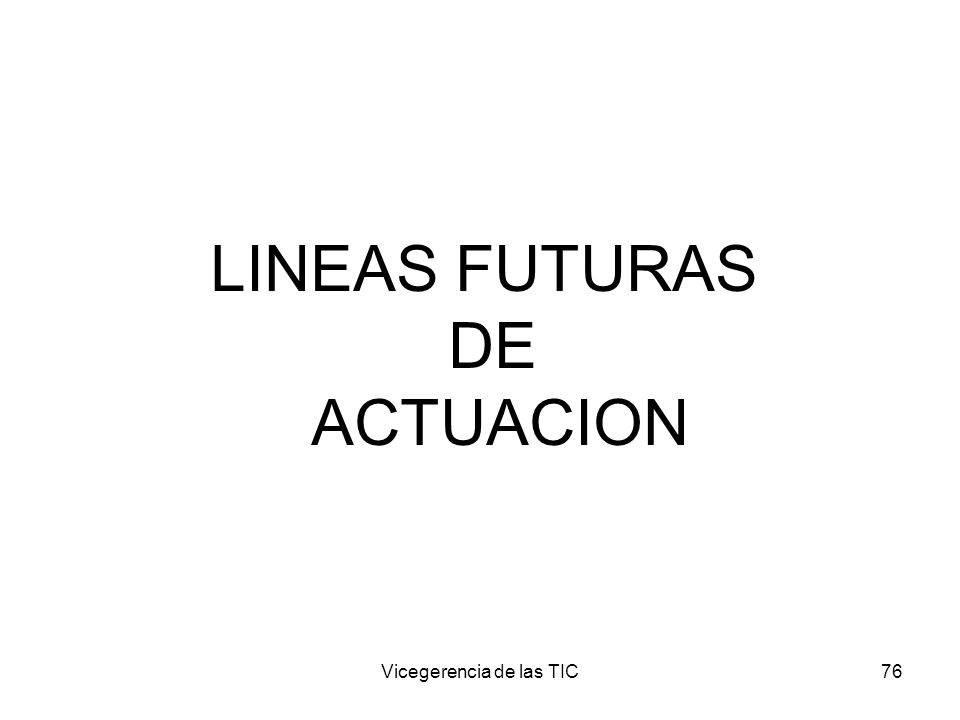

LINEAS FUTURAS DE ACTUACION Vicegerencia de las TIC

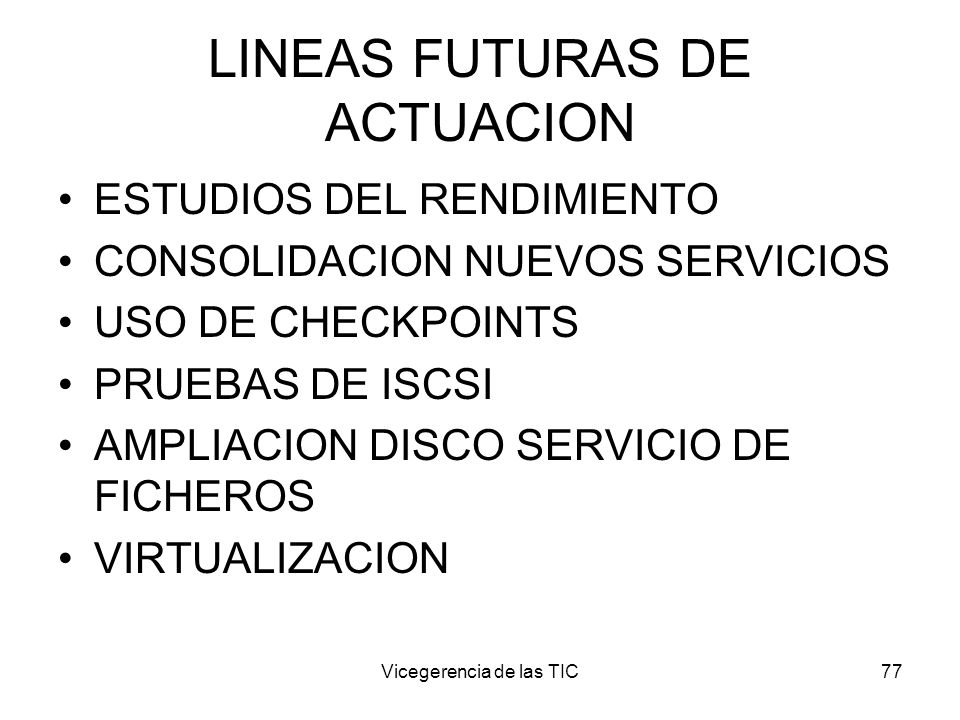

LINEAS FUTURAS DE ACTUACION
ESTUDIOS DEL RENDIMIENTO CONSOLIDACION NUEVOS SERVICIOS USO DE CHECKPOINTS PRUEBAS DE ISCSI AMPLIACION DISCO SERVICIO DE FICHEROS VIRTUALIZACION Vicegerencia de las TIC

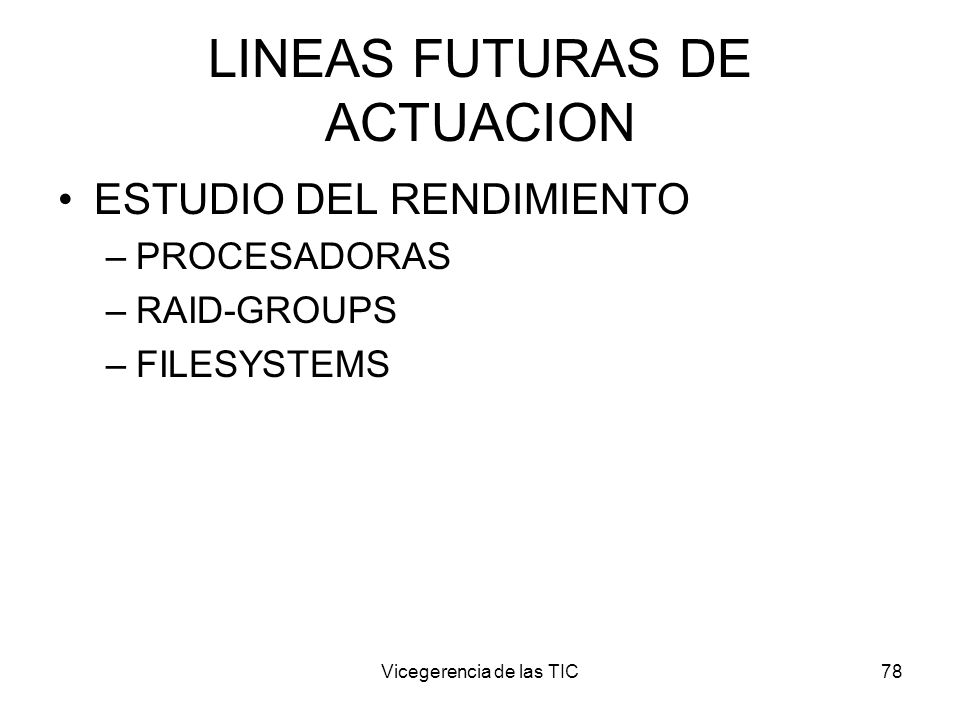

ESTUDIO DEL RENDIMIENTO PROCESADORAS RAID-GROUPS FILESYSTEMS Vicegerencia de las TIC

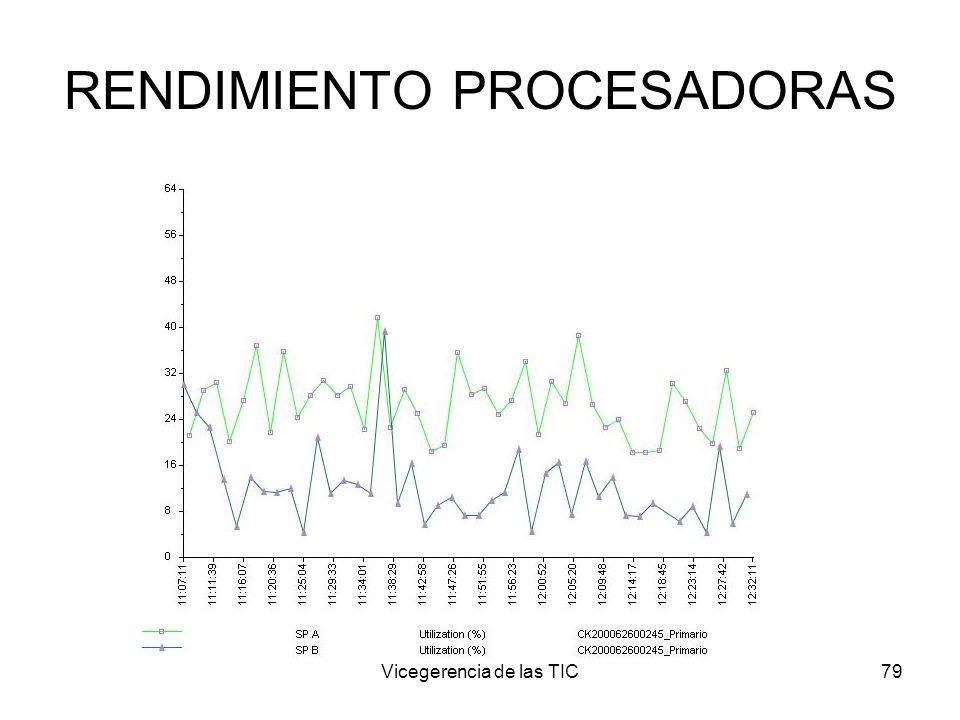

RENDIMIENTO PROCESADORAS

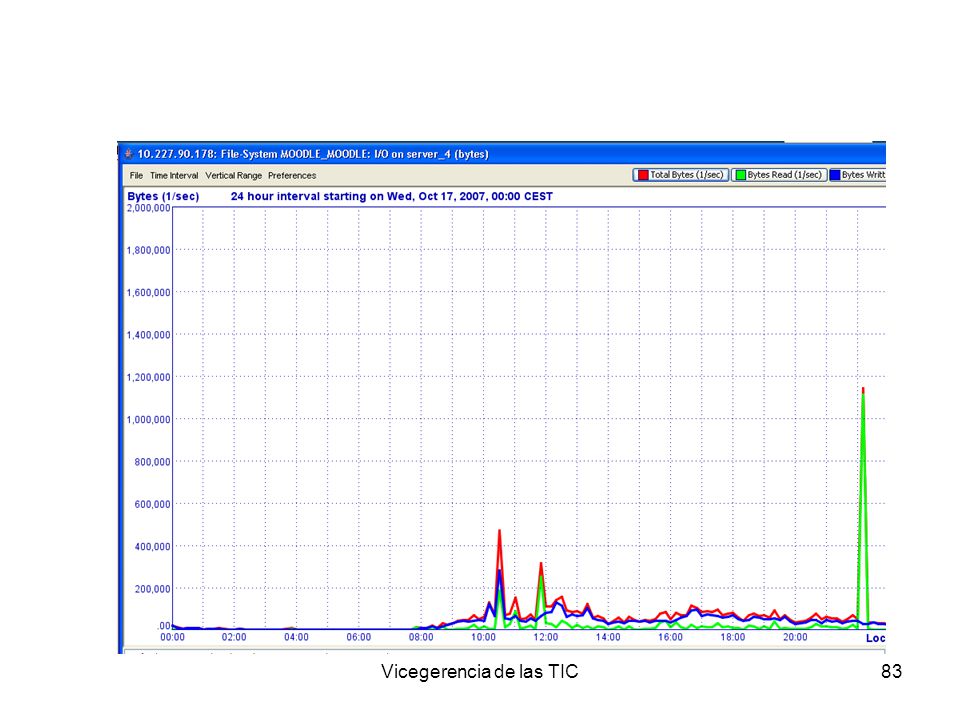

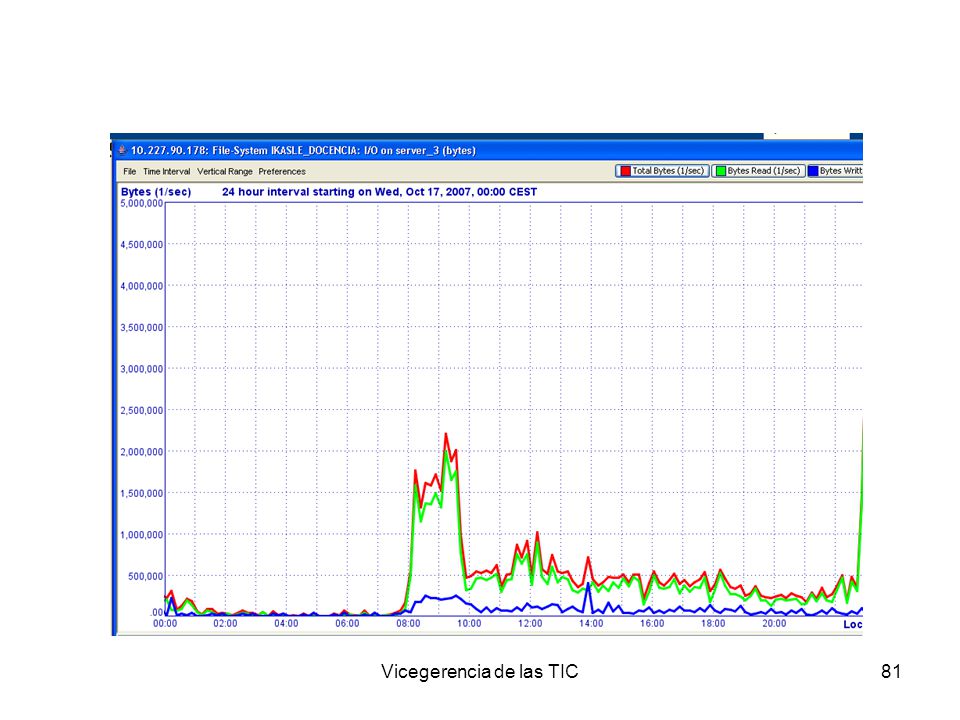

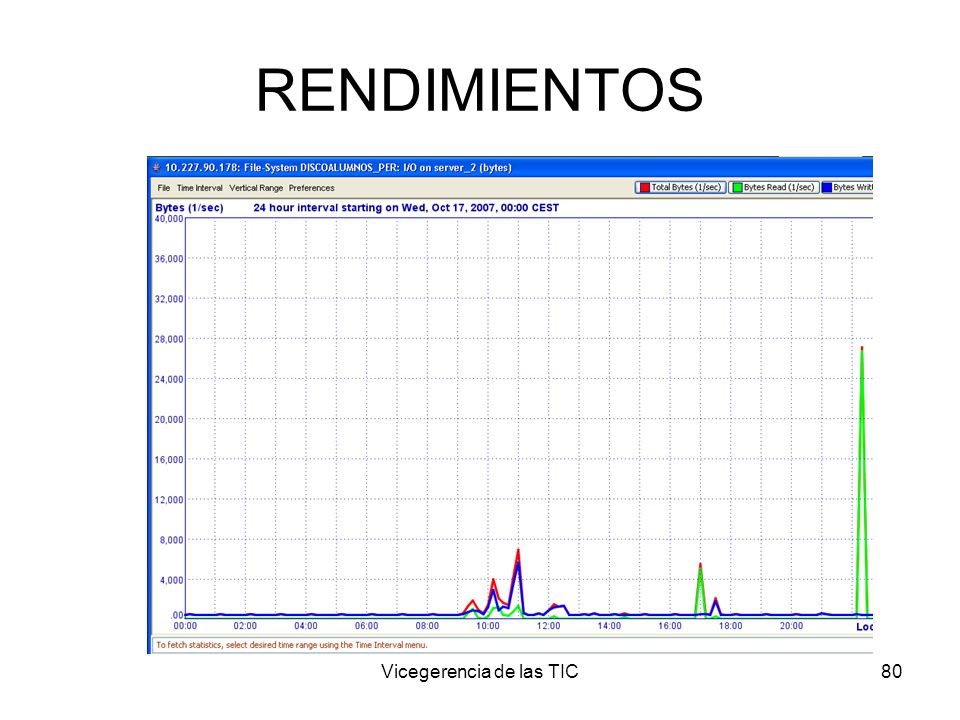

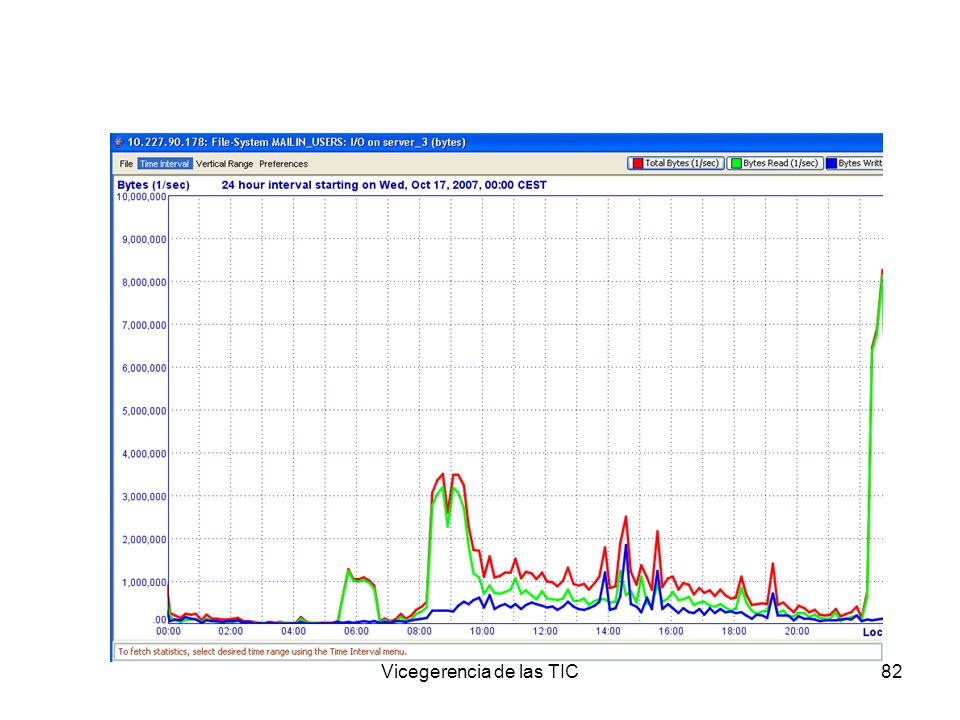

RENDIMIENTOS Vicegerencia de las TIC

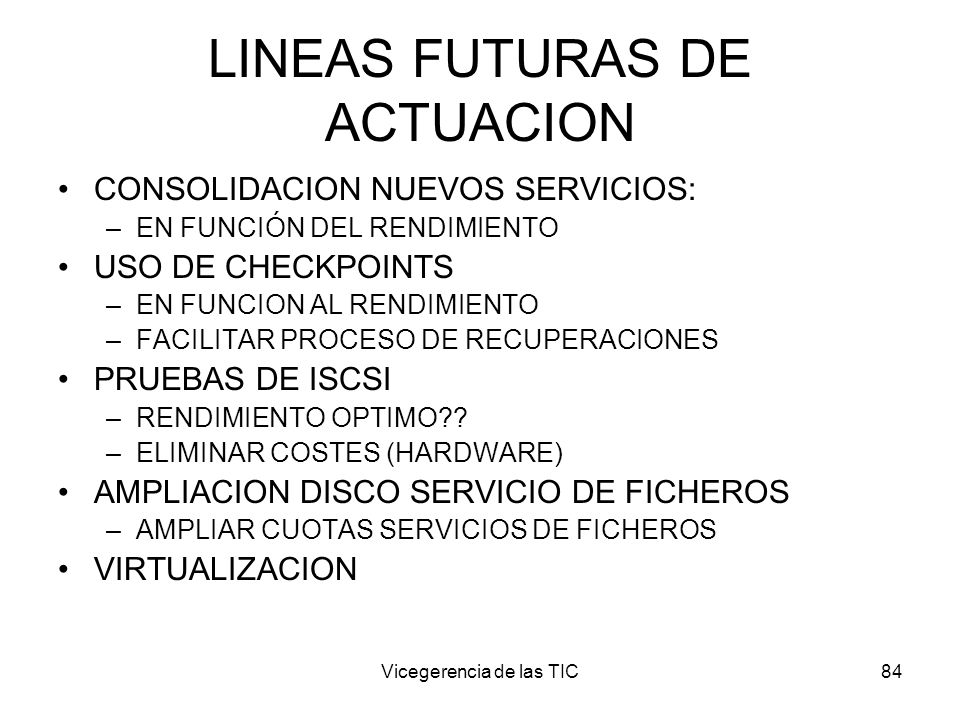

CONSOLIDACION NUEVOS SERVICIOS: EN FUNCIÓN DEL RENDIMIENTO USO DE CHECKPOINTS EN FUNCION AL RENDIMIENTO FACILITAR PROCESO DE RECUPERACIONES PRUEBAS DE ISCSI RENDIMIENTO OPTIMO?? ELIMINAR COSTES (HARDWARE) AMPLIACION DISCO SERVICIO DE FICHEROS AMPLIAR CUOTAS SERVICIOS DE FICHEROS VIRTUALIZACION Vicegerencia de las TIC
