1 Factory Automation Systems Practica 11 Manejo de instrucciones de red. (SEND/RECV/CMND)

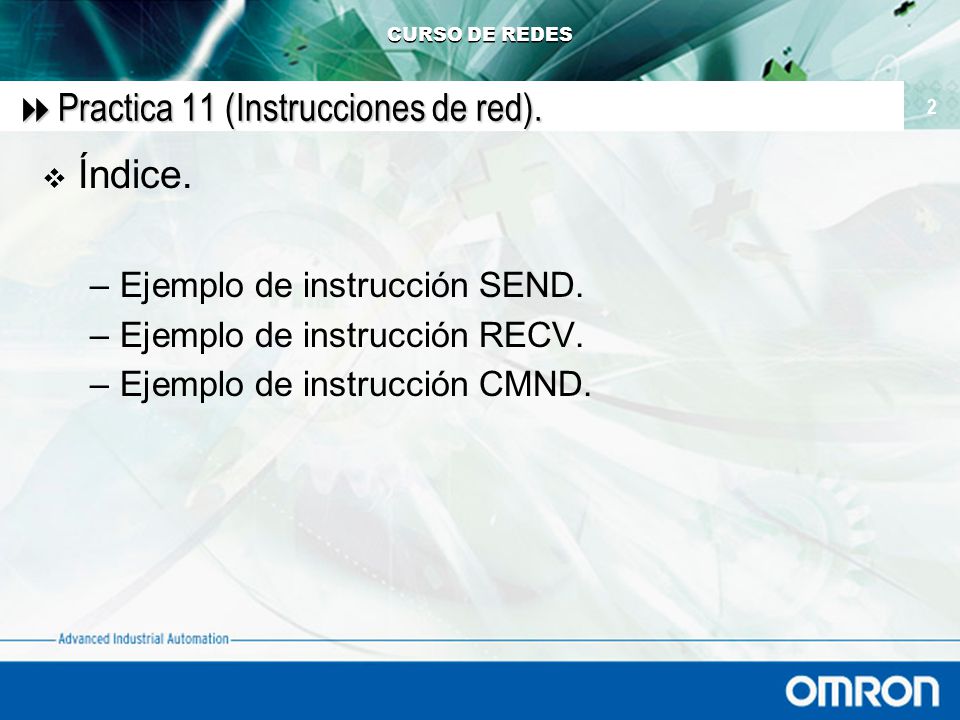

2 CURSO DE REDES 2  Practica 11 (Instrucciones de red).  Índice. –Ejemplo de instrucción SEND. –Ejemplo de instrucción RECV. –Ejemplo de instrucción CMND.

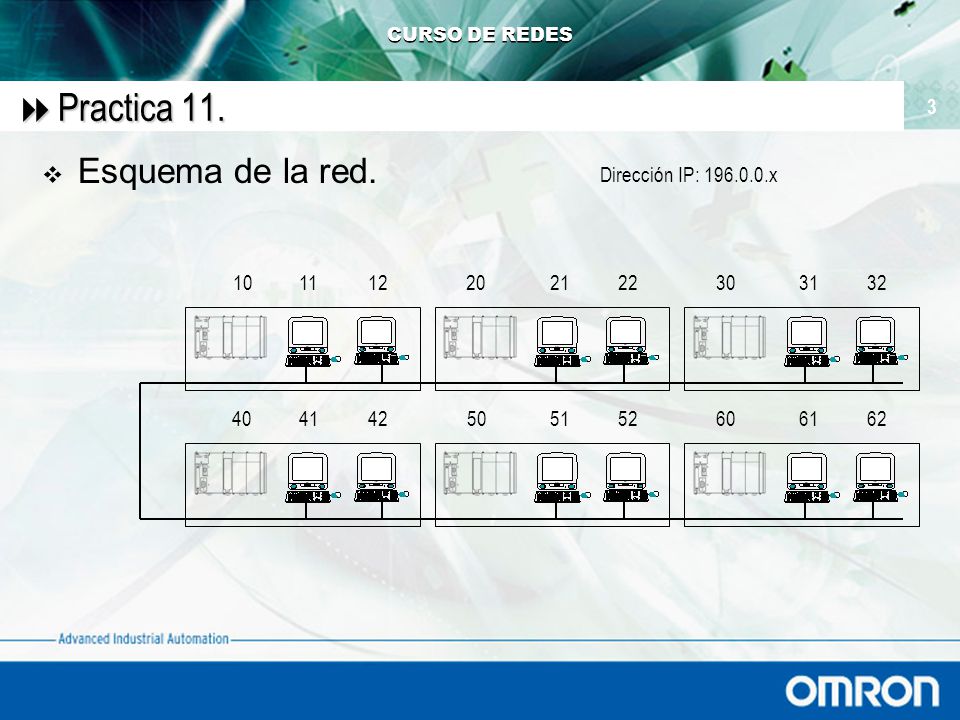

3 CURSO DE REDES 3  Practica 11. 111221223132 414251526162  Esquema de la red. 102030 405060 Dirección IP: 196.0.0.x

4 CURSO DE REDES 4  Ejemplo instrucción SEND.  Instrucción SEND.

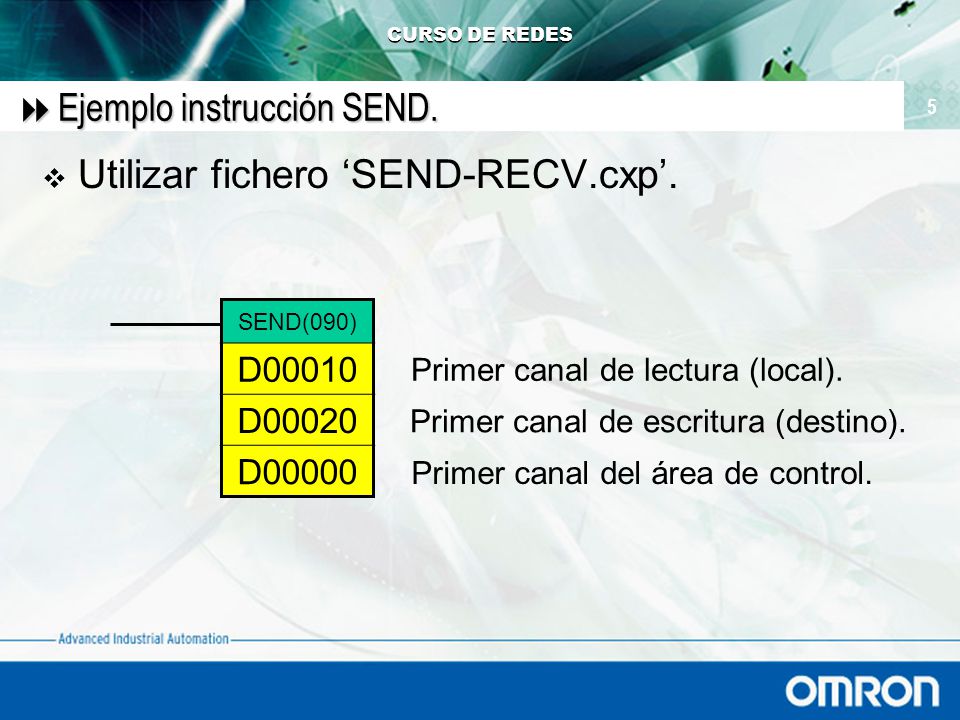

5 CURSO DE REDES 5  Ejemplo instrucción SEND.  Utilizar fichero ‘SEND-RECV.cxp’. SEND(090) D00010 D00020 D00000 Primer canal de lectura (local). Primer canal de escritura (destino). Primer canal del área de control.

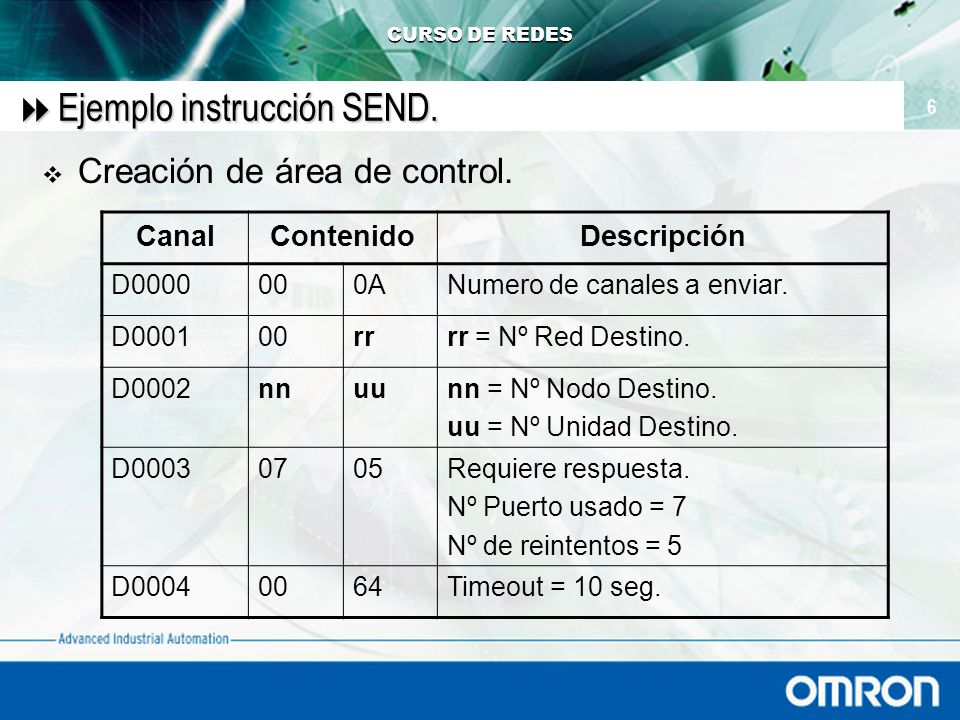

6 CURSO DE REDES 6  Ejemplo instrucción SEND.  Creación de área de control. CanalContenidoDescripción D0000000ANumero de canales a enviar. D000100rrrr = Nº Red Destino. D0002nnuunn = Nº Nodo Destino. uu = Nº Unidad Destino. D00030705Requiere respuesta. Nº Puerto usado = 7 Nº de reintentos = 5 D00040064Timeout = 10 seg.

7 CURSO DE REDES 7  Ejemplo instrucción RECV.  Instrucción RECV.

8 CURSO DE REDES 8  Ejemplo instrucción RECV.  Utilizar fichero ‘SEND-RECV.cxp’. RECV(098) D0100 D0200 D00005 Primer canal de lectura (remoto). Primer canal de escritura (local). Primer canal del área de control.

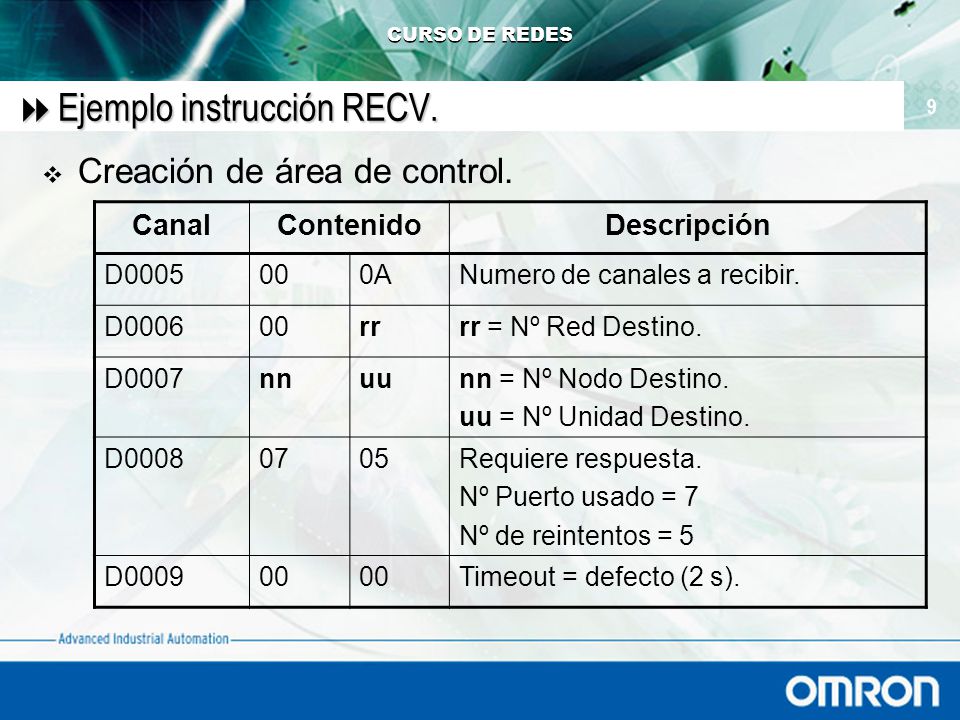

9 CURSO DE REDES 9  Ejemplo instrucción RECV.  Creación de área de control. CanalContenidoDescripción D0005000ANumero de canales a recibir. D000600rrrr = Nº Red Destino. D0007nnuunn = Nº Nodo Destino. uu = Nº Unidad Destino. D00080705Requiere respuesta. Nº Puerto usado = 7 Nº de reintentos = 5 D000900 Timeout = defecto (2 s).

10 CURSO DE REDES 10  Ejemplo instrucción CMND.  Instrucción CMND.

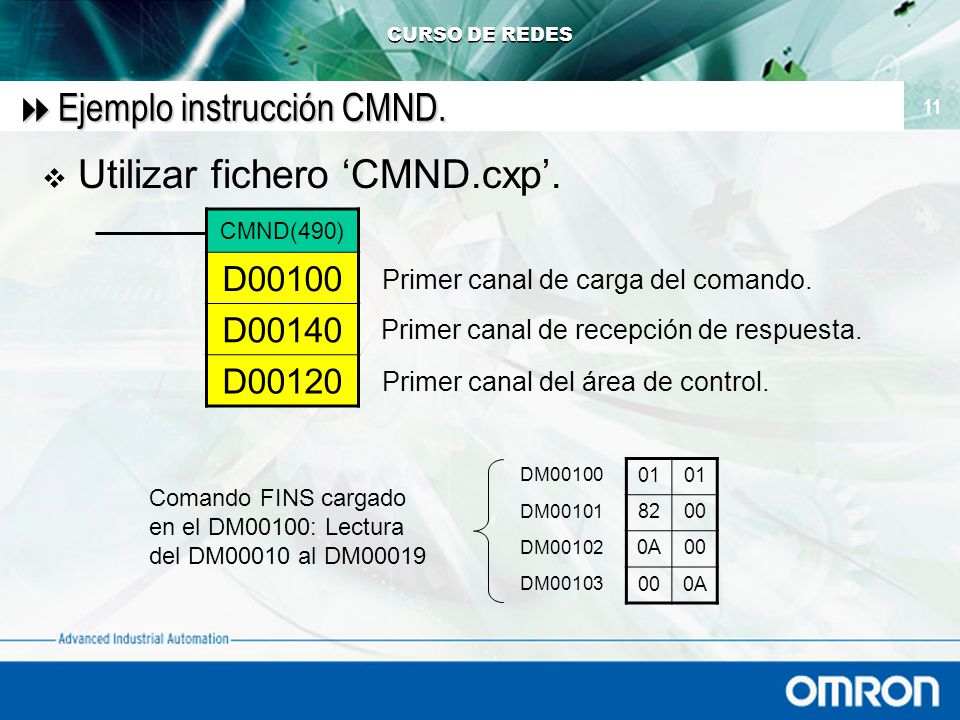

11 CURSO DE REDES 11  Ejemplo instrucción CMND.  Utilizar fichero ‘CMND.cxp’. CMND(490) D00100 D00140 D00120 Primer canal de carga del comando. Primer canal de recepción de respuesta. Primer canal del área de control. 01 8200 0A00 0A Comando FINS cargado en el DM00100: Lectura del DM00010 al DM00019 DM00100 DM00101 DM00102 DM00103

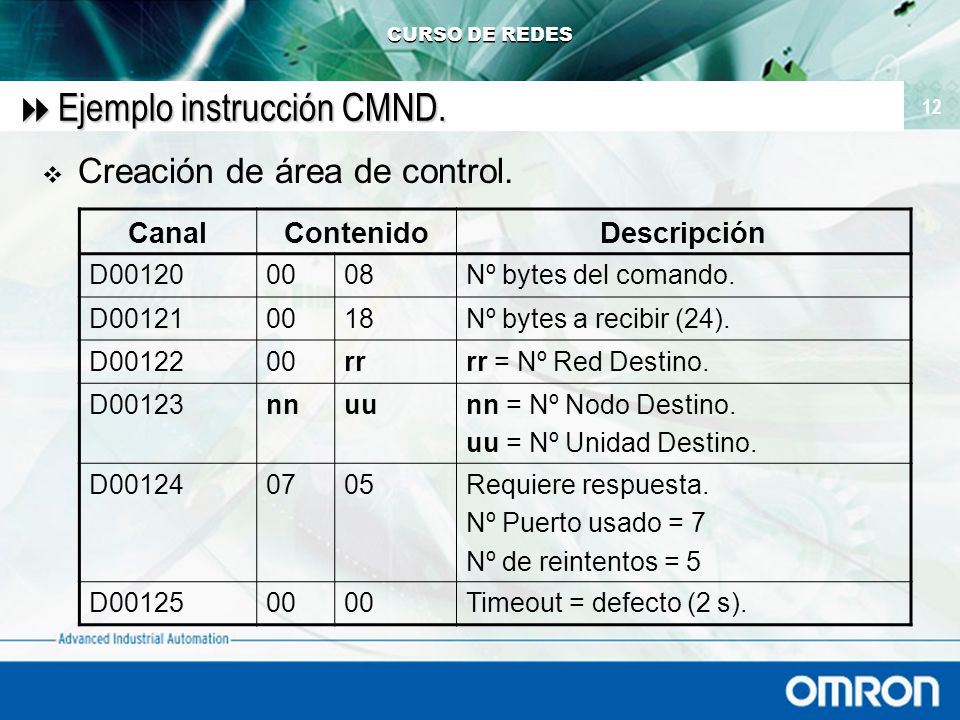

12 CURSO DE REDES 12  Ejemplo instrucción CMND.  Creación de área de control. CanalContenidoDescripción D001200008Nº bytes del comando. D001210018Nº bytes a recibir (24). D0012200rrrr = Nº Red Destino. D00123nnuunn = Nº Nodo Destino. uu = Nº Unidad Destino. D001240705Requiere respuesta. Nº Puerto usado = 7 Nº de reintentos = 5 D0012500 Timeout = defecto (2 s).

13 CURSO DE REDES 13  Practica 11 (Instrucciones de red).
