SULFUROS MASIVOS VOLCANOGENICOS VMS

Presentación del tema: "SULFUROS MASIVOS VOLCANOGENICOS VMS"— Transcripción de la presentación:

1 SULFUROS MASIVOS VOLCANOGENICOS VMS
RICHARD J.GUERRA HERRERA JAVIER ANGULO ORTEGA

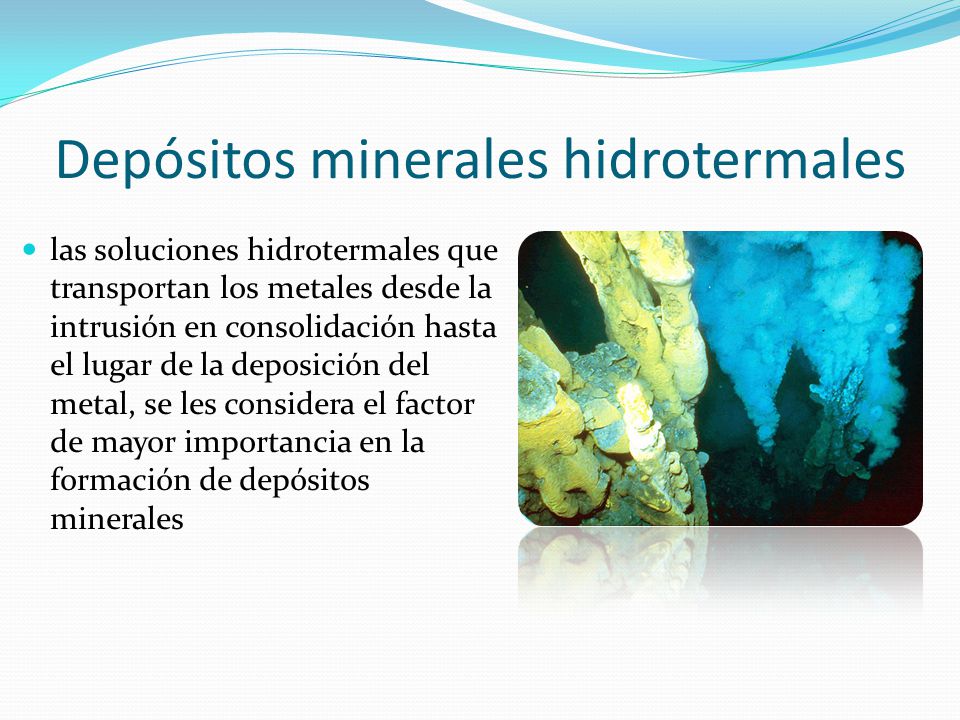

2 Depósitos minerales hidrotermales
las soluciones hidrotermales que transportan los metales desde la intrusión en consolidación hasta el lugar de la deposición del metal, se les considera el factor de mayor importancia en la formación de depósitos minerales

3 COMPOSICIÓN DE LAS SOLUCIONES
El principal ingrediente de las soluciones hidrotermales es el agua. El agua pura, sin embargo, no puede disolver metales. Las soluciones hidrotermales son siempre salmueras, conteniendo sales disueltas tal como NaCI, KCI, CaSO4 y CaCI2 Tales salmueras son capaces de disolver cantidades pequeñas de elementos tal como Au, Ag, Cu, Pb y Zn. Las temperaturas altas aumentan la eficacia de las salmueras para disolver metales.

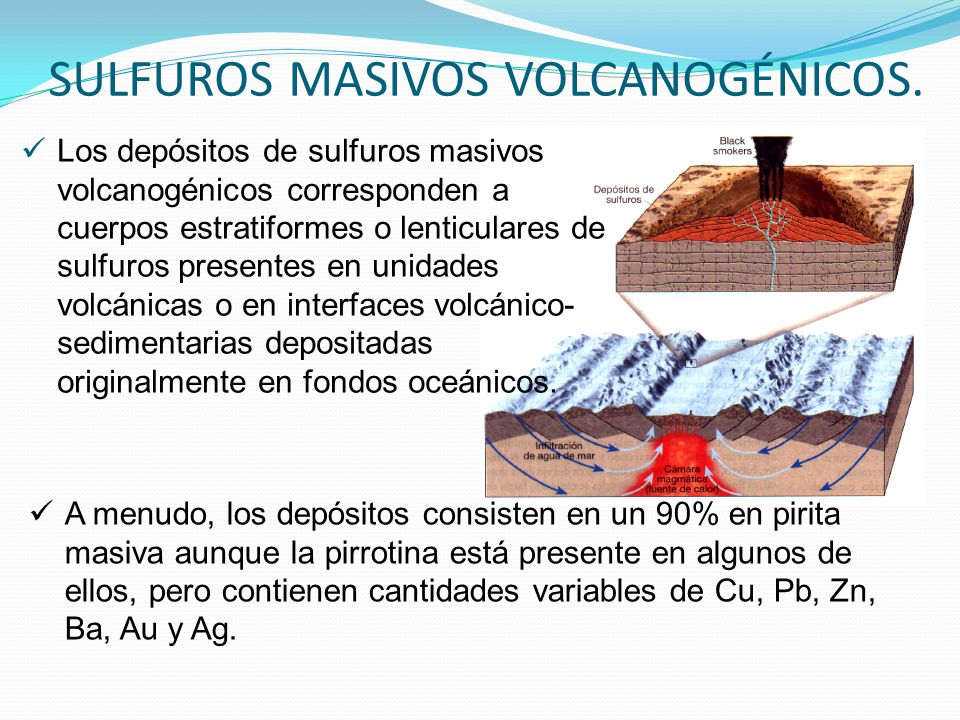

4 SULFUROS MASIVOS VOLCANOGÉNICOS.
Los depósitos de sulfuros masivos volcanogénicos corresponden a cuerpos estratiformes o lenticulares de sulfuros presentes en unidades volcánicas o en interfaces volcánico-sedimentarias depositadas originalmente en fondos oceánicos. siendo típicamente depósitos polimetálicos (multi-metal). A menudo, los depósitos consisten en un 90% en pirita masiva aunque la pirrotina está presente en algunos de ellos, pero contienen cantidades variables de Cu, Pb, Zn, Ba, Au y Ag.

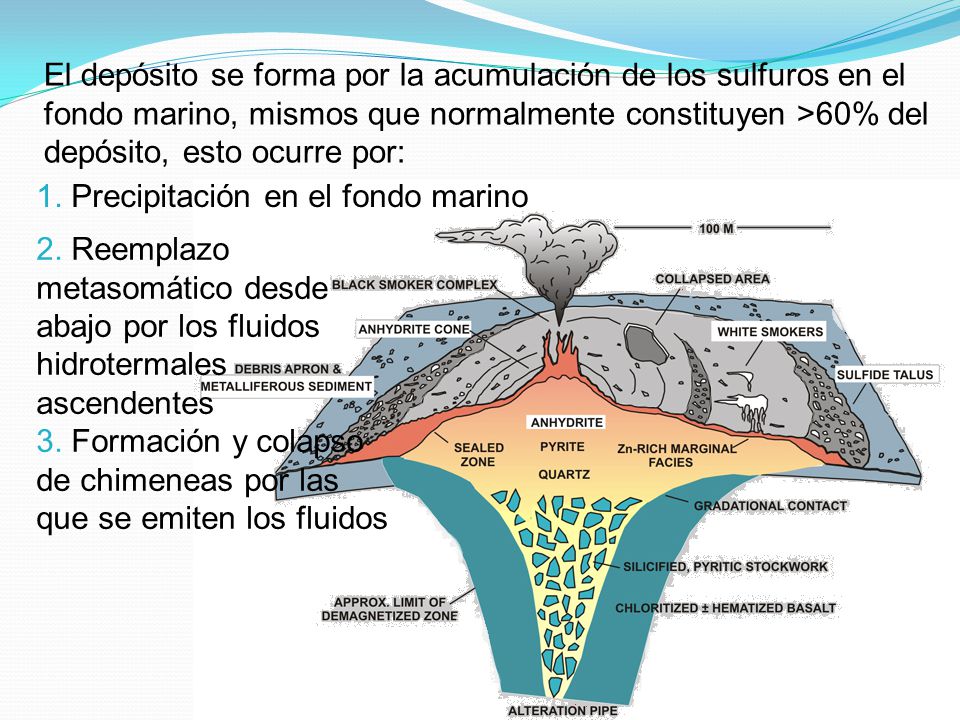

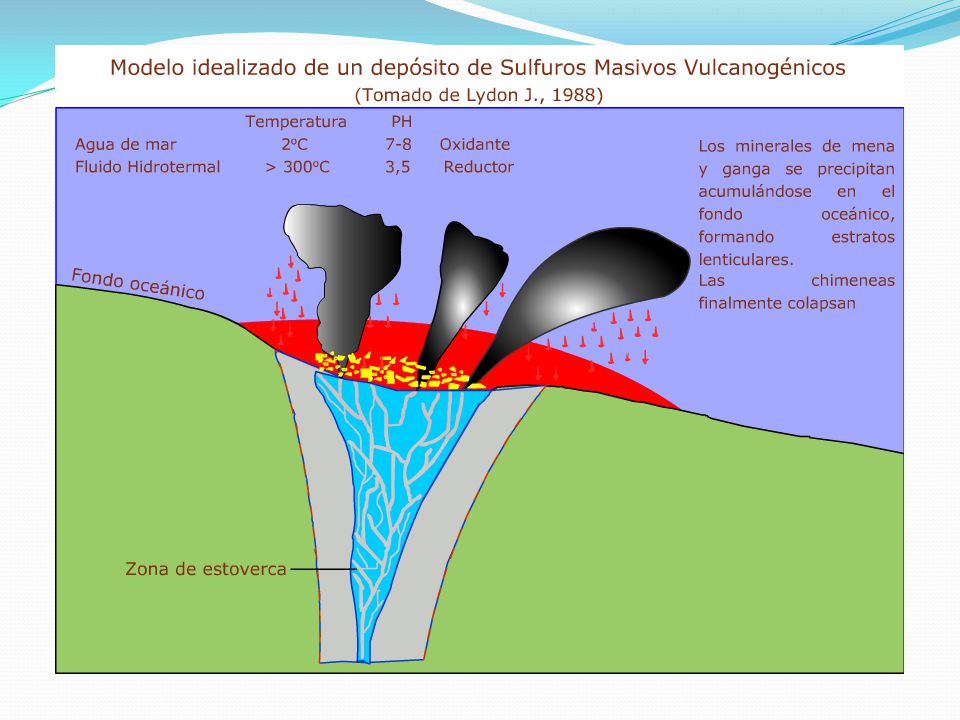

5 1. Precipitación en el fondo marino
El depósito se forma por la acumulación de los sulfuros en el fondo marino, mismos que normalmente constituyen >60% del depósito, esto ocurre por: 1. Precipitación en el fondo marino 2. Reemplazo metasomático desde abajo por los fluidos hidrotermales ascendentes 3. Formación y colapso de chimeneas por las que se emiten los fluidos Los datos isotópicos indican la intervención del agua de mar en la lixiviación de grandes pilas de rocas, tras su calentamiento por una fuente magmática; ello ha dado origen a un modelo de circulación de agua de mar en profundidad. De acuerdo con este modelo, una cámara magmática bajo una cadena montañosa oceánica o un volcán submarino provoca la circulación de agua de mar en el interior de la corteza; de esta forma, el agua se calienta y lixivia los metales de las rocas a través de las cuales circula. Plumas o surgencias calientes de fluidos metalíferos ascienden hacia el fondo marino, enfriándose antes de alcanzarlo y depositando sulfuros en las grietas, oquedades y fracturas de la corteza, originando un “stokcwork”. Cuando los fluidos alcanzan el fondo marino, los sulfuros se depositan alrededor de las surgencias o en depresiones del fondo donde se acumulan. La descarga de las soluciones, con temperaturas de unos 350º, se hace a través de surgencias o “smokers”, y su contacto con el agua del mar origina la precipitación de sulfuros y sulfatos.

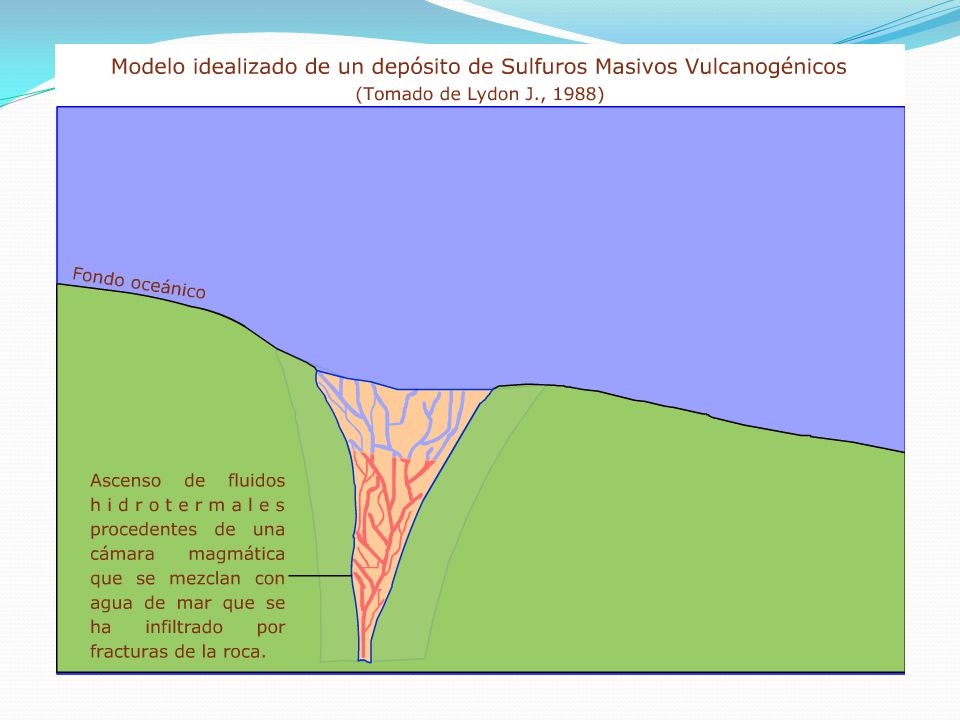

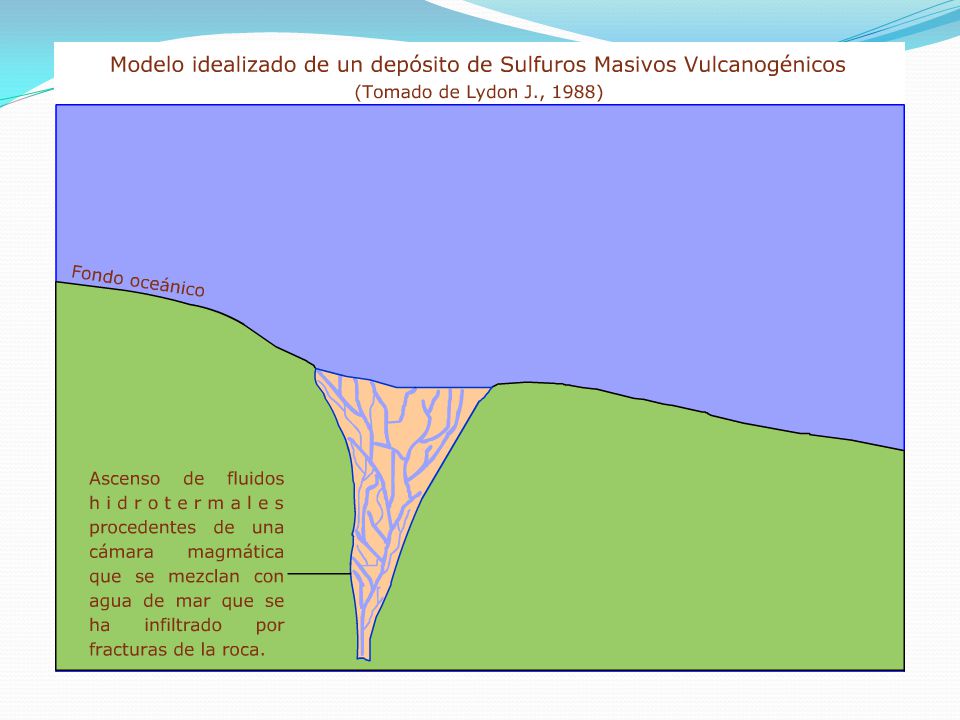

6

7

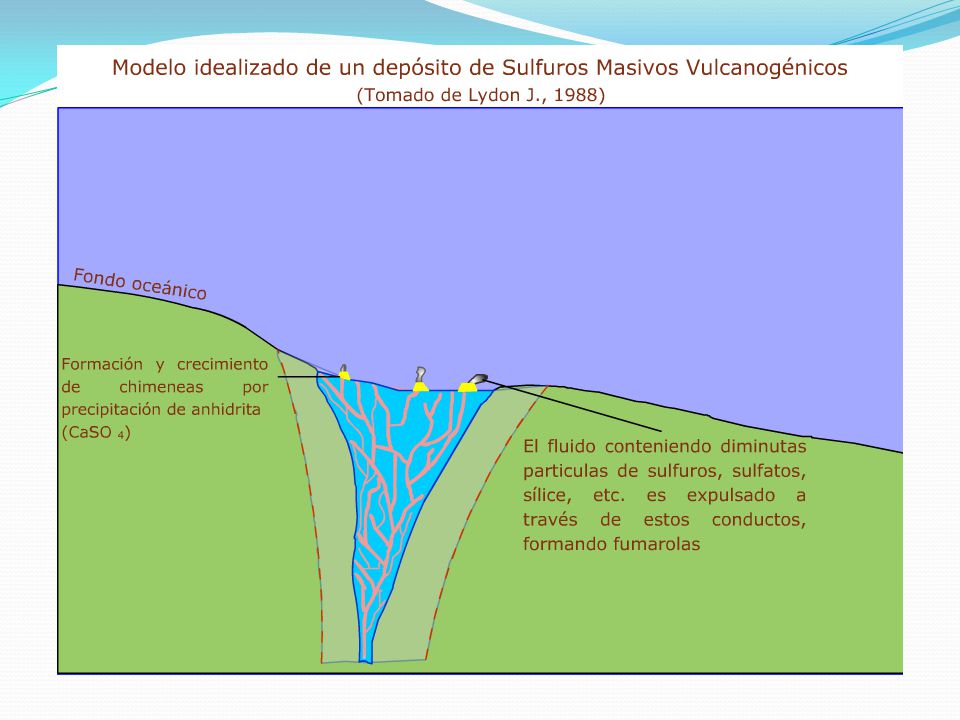

8 Etapa 1: Precipitación de esfalerita, galena, pirita, tetrahedrita, baritina con cantidades
menores de calcopirita por mezcla de fluido a 200ºC con agua de mar.

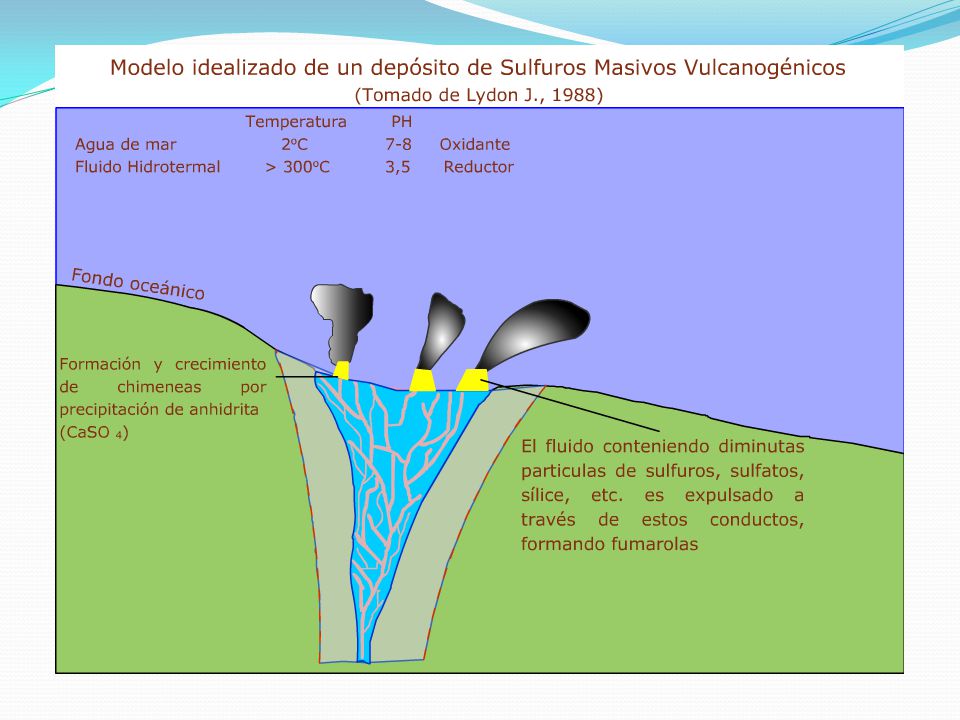

9 Etapa 2: Recristalización y aumento del tamaño del grano de minerales por efecto de
circulación de fluido a 250ºC, continúa la depositación de esfalerita, galena, etc.

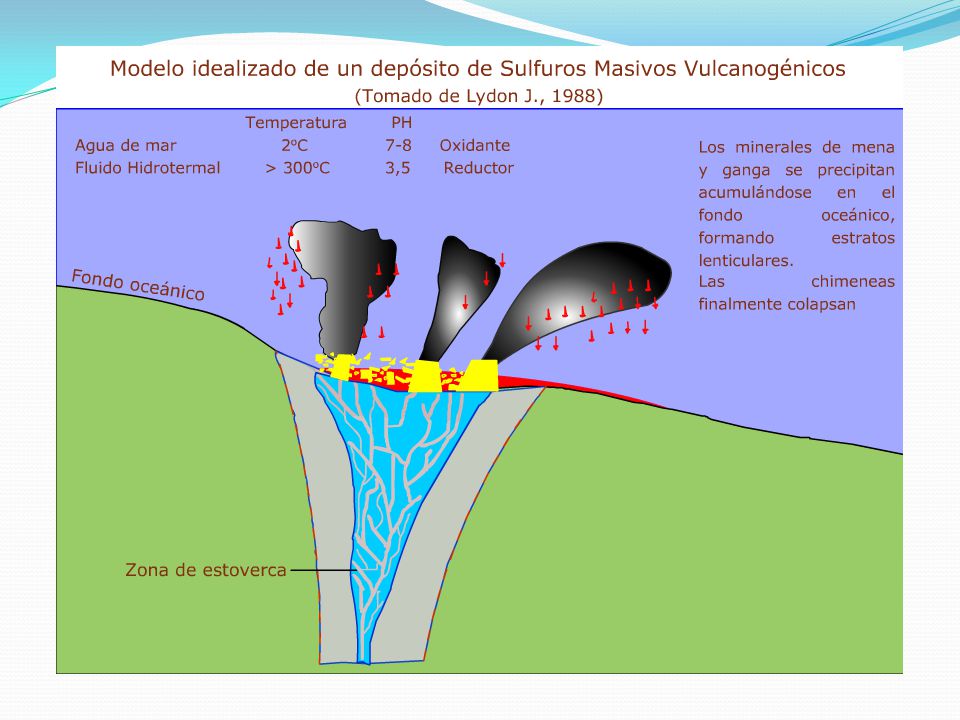

10 Etapa 2: Recristalización y aumento del tamaño del grano de minerales por efecto de
circulación de fluido a 250ºC, continúa la depositación de esfalerita, galena, etc.

11

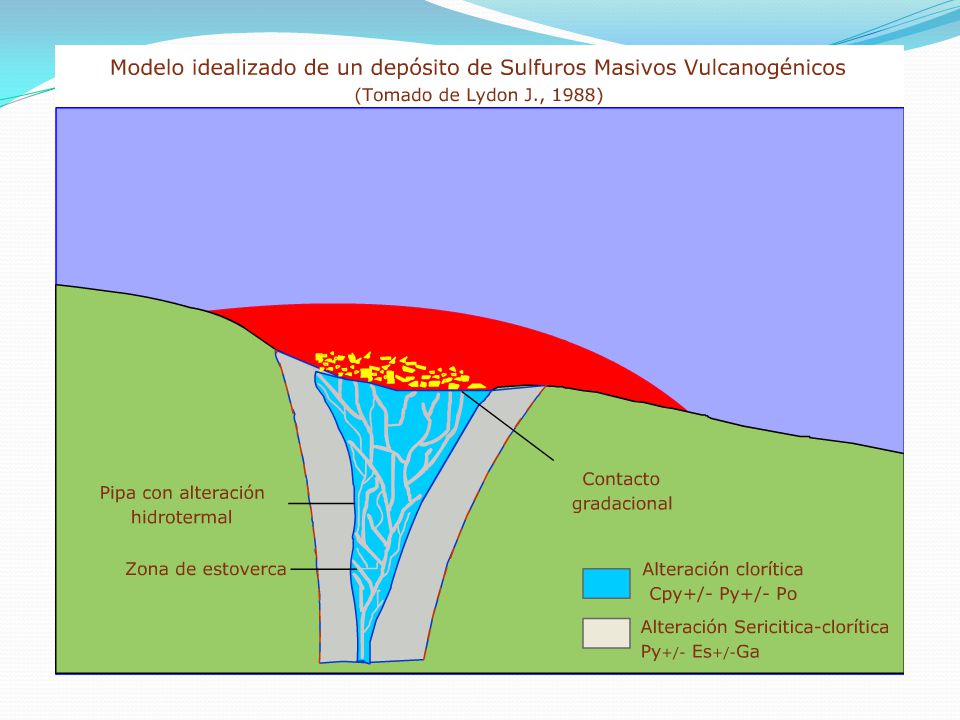

12 Etapa 3: Influjo de soluciones ricas en Cu a 300ºC, produciendo el reemplazo de la porción
inferior (mena amarilla) y redepositación de minerales reemplazados más arriba.

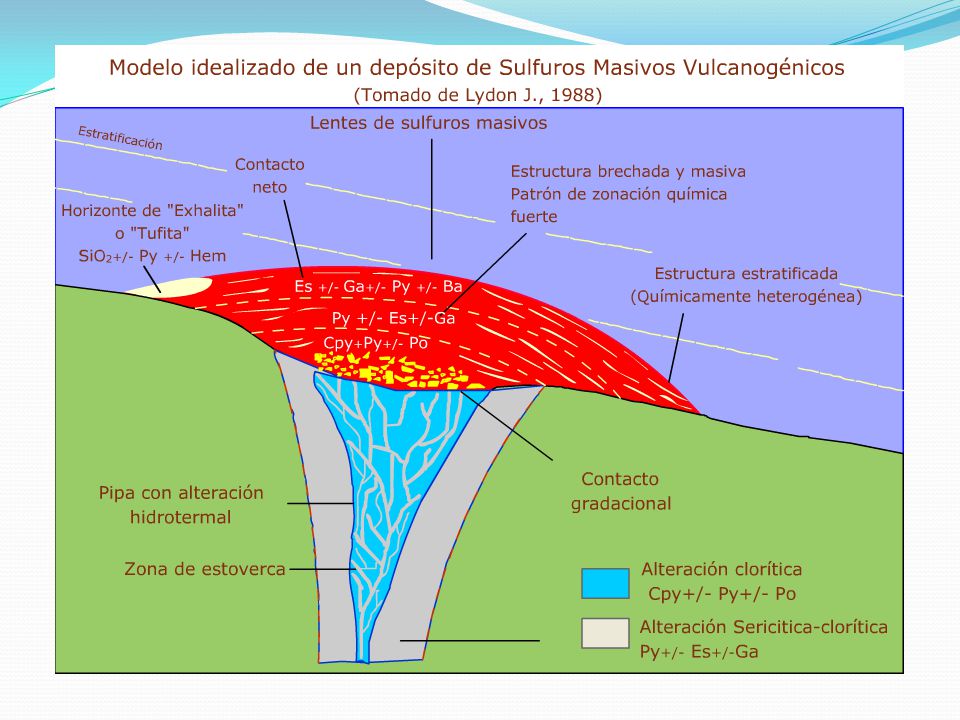

13 Minerales más comunes. • Sulfuros. Pirita. En menor cantidad pirrotina, calcopirita, esfalerita, galena, sulfosales y bornita, estas dos últimas son muy escasas. • Óxidos. Magnetita, hematita, casiterita. • Ganga. Cuarzo, clorita, barita, yeso, carbonatos y anhidrita. Aunque la génesis de los depósitos de sulfuros masivos puede tener variaciones la evolución general es la siguiente (ilustrada en la Fig. 6): Etapa 4: Circulación de fluidos calientes sub-saturados en Cu disolución de calcopirita y reemplazo por pirita en la base del depósito. Etapa 5: Depositación de exhalitas de chert-hematita en torno al depósito (esto también ocurre en las etapas previas), mucho SiO2 se deposita en el stockwork subyacente. Etapa 6: Preservación por cubierta de lavas o sedimentos. Los depósitos que quedan expuestos a la acción marina se oxidan y se destruyen por acción de meteorización submarina transformándose en capas de "ocre" constituidas por cuarzo, goethita, illita, jarosita. Solo si los depósitos son cubiertos se evita la meteoricación submarina y los depósitos pueden preservarse. Esquema de un depósito de sulfuro masivo típico con zonación de calcopirita - pirita ± pirrotina en la parte inferior, seguida de pirita ± esfalerita ± galena y esfalerita ± galena ± pirita ± baritina en la parte superior. Subyace al cuerpo de sulfuros una zona de rocas alteradas (cuarzo, sericita, siderita, cloritoide) con stockwork de sulfuros.

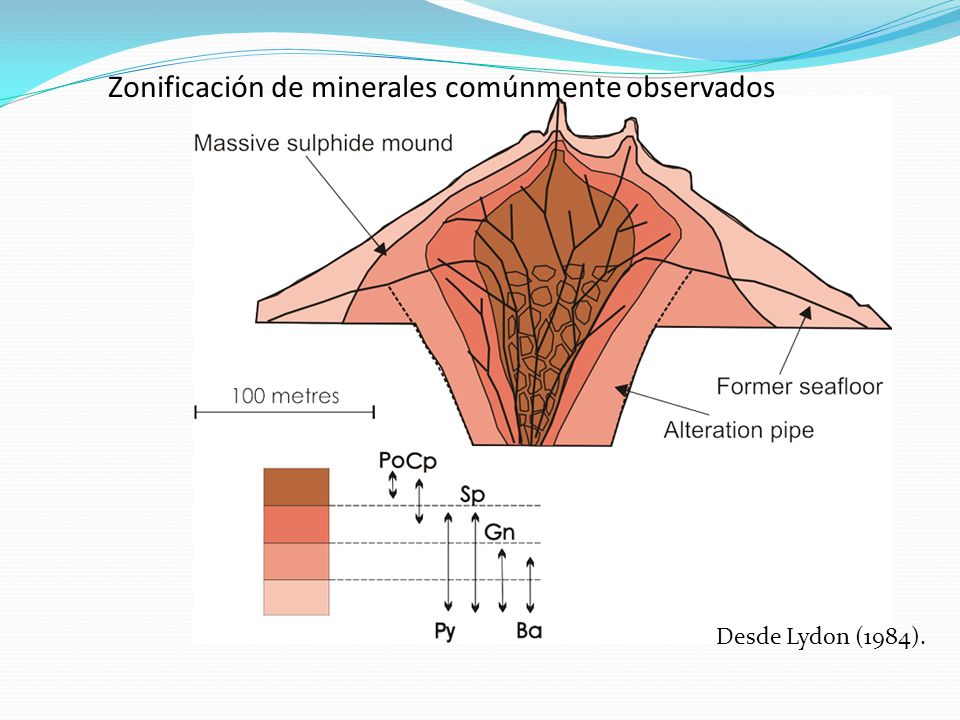

14 Zonificación de minerales comúnmente observados
lo que la zonificación es en gran medida una función de la temperatura del fluido hidrotermal y la composición. Temperatura resultados gradiente en la zonificación de los minerales de sulfuro en tanto la zona de stockwork discordantes y el montículo de sulfuro conforme. Desde Lydon (1984). Desde Lydon (1984).

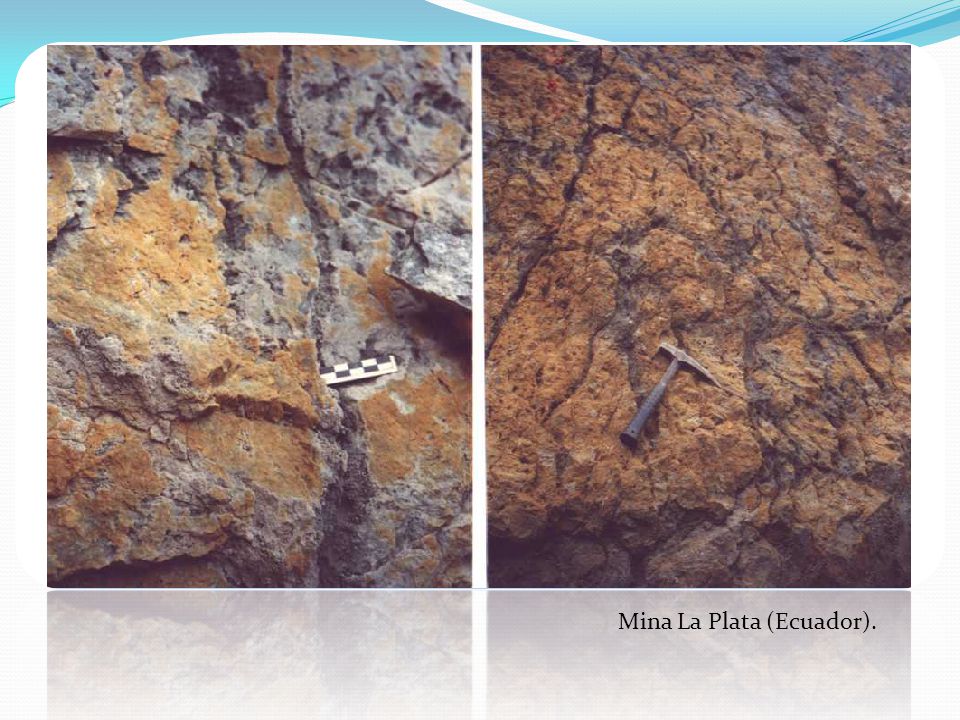

15 Mina La Plata (Ecuador).
Ejemplo de zona de estoverca en depósito de sulfuros masivos volcanogénicos (SMV), se observan las vetillas rellenas de pirita. Mina La Plata (Ecuador). Mina La Plata (Ecuador).

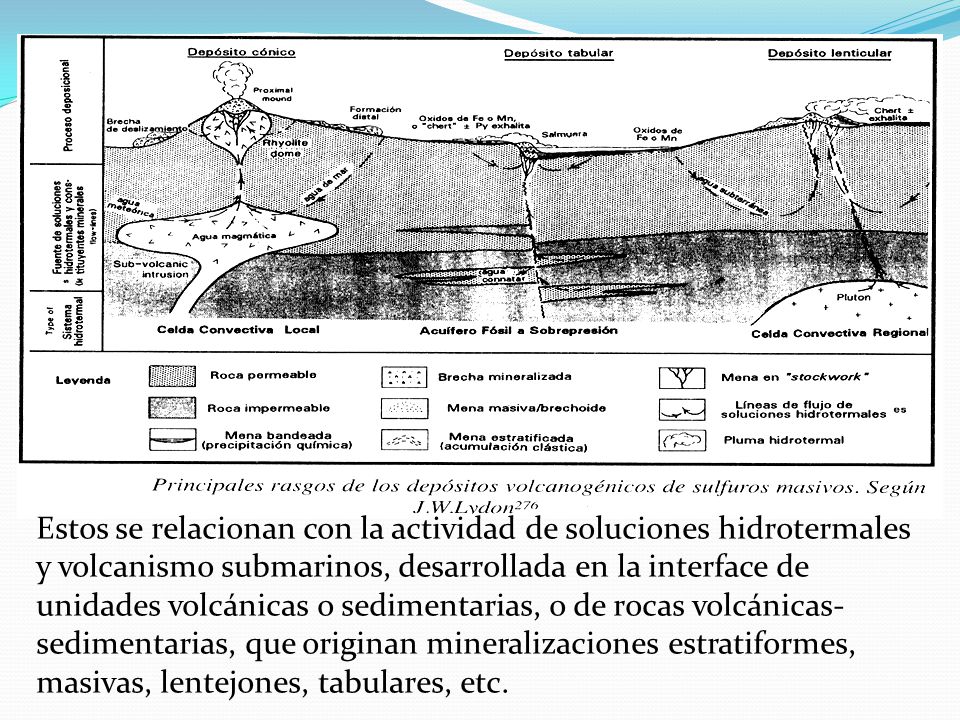

16 Los yacimientos se conocen como proximales si se encuentran cerca del foco volcánico, o incluso incrustados en él. Contrariamente, distales si están lejos de la fuente. Estos se relacionan con la actividad de soluciones hidrotermales y volcanismo submarinos, desarrollada en la interface de unidades volcánicas o sedimentarias, o de rocas volcánicas-sedimentarias, que originan mineralizaciones estratiformes, masivas, lentejones, tabulares, etc.

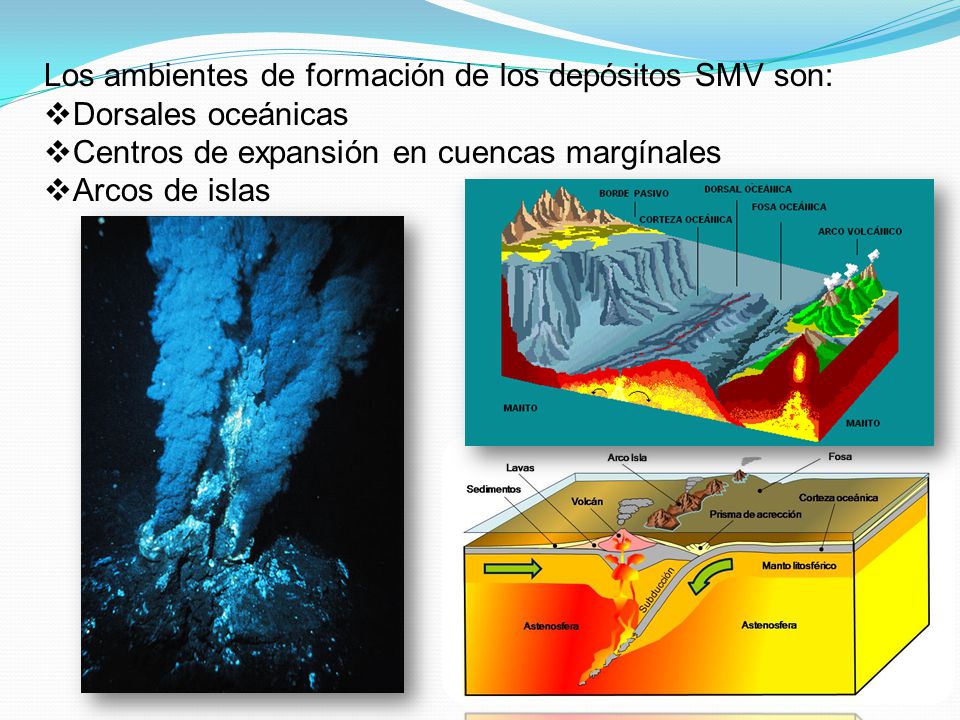

17 Los ambientes de formación de los depósitos SMV son:
Dorsales oceánicas Centros de expansión en cuencas margínales Arcos de islas La localización de las mineralizaciones está controlada fundamentalmente por la situación de los lugares de descarga de las soluciones hidrotermales, aunque puedan sufrir corrimientos o deslizamientos gravitacionales y la acción de las corrientes marinas, oleaje, etc, que pueden conducir a su remoción, transporte, selección y depósito, tal como ponen de manifiesto las estructuras conglomeráticas, de sedimentación gradada, los pliegues de deslizamiento, etc.

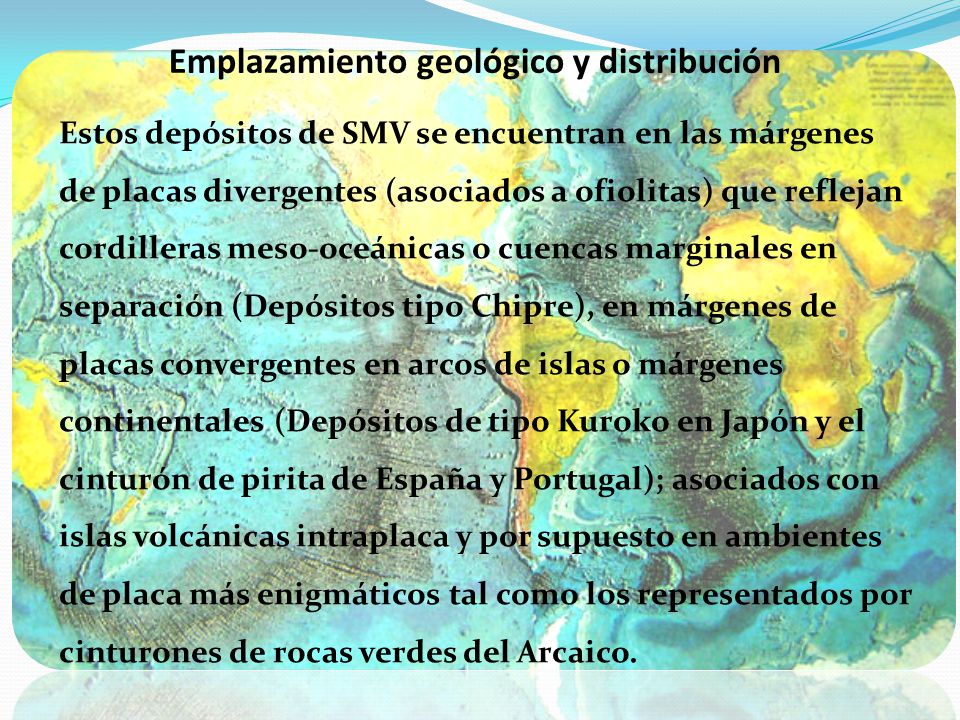

18 Emplazamiento geológico y distribución
Estos depósitos de SMV se encuentran en las márgenes de placas divergentes (asociados a ofiolitas) que reflejan cordilleras meso-oceánicas o cuencas marginales en separación (Depósitos tipo Chipre), en márgenes de placas convergentes en arcos de islas o márgenes continentales (Depósitos de tipo Kuroko en Japón y el cinturón de pirita de España y Portugal); asociados con islas volcánicas intraplaca y por supuesto en ambientes de placa más enigmáticos tal como los representados por cinturones de rocas verdes del Arcaico. En el tiempo tampoco se encuentra una distribución preferencial para estos depósitos desde hace 3.500 m.a. (Depósitos de Pilbara Block, Australia) hasta los depósitos modernos en el Pacífico Este; en el cinturón volcánico del escudo canadiense se conocen cerca de 83 depósitos de SMV con edades entre 2650 y 2730 m.a. Sangster (1980) calculó que el área promedio ocupada por un grupo de depósitos es de 850 km2, equivalente a un área circular de 32 km2 de diámetro con un promedio de 12 depósitos y 94 millones toneladas de mena. Solomon (1976) dedujo que un 50% de los SMV están asociados espacialmente con rocas volcánicas félsicas, los depósitos de SMV por sí solos se asocian con domos de riolita o rocas félsicas fragmentales. Hodgson y Lydon(1977) propusieron que muchos SMV se asocian a sistemas de fracturas producto del resurgimiento de una caldera o intrusiones subvolcánicas

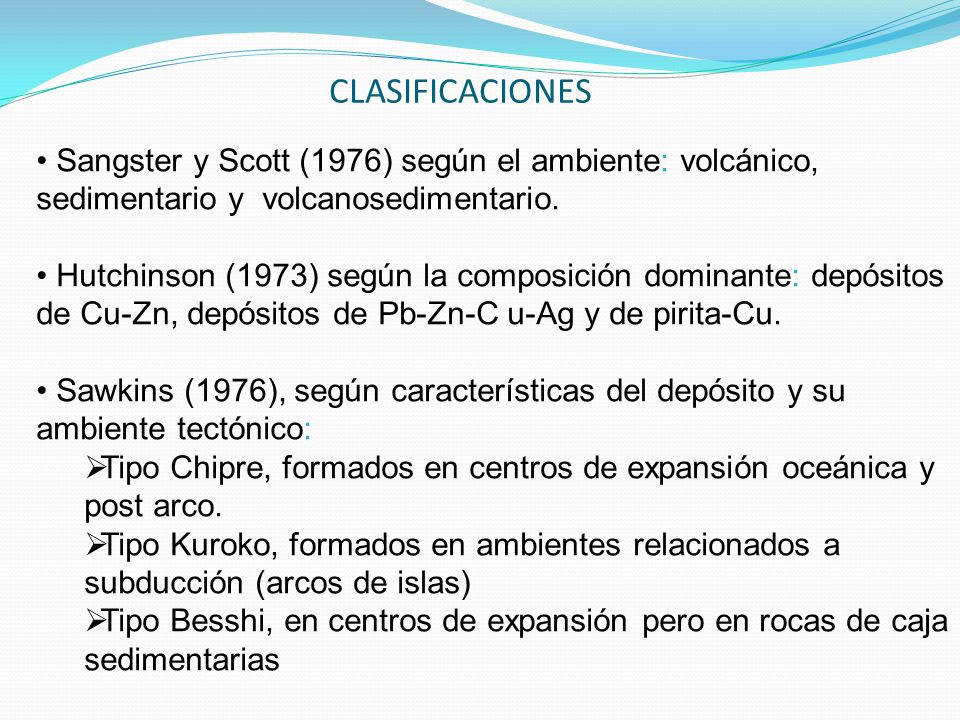

19 CLASIFICACIONES • Sangster y Scott (1976) según el ambiente: volcánico, sedimentario y volcanosedimentario. • Hutchinson (1973) según la composición dominante: depósitos de Cu-Zn, depósitos de Pb-Zn-C u-Ag y de pirita-Cu. • Sawkins (1976), según características del depósito y su ambiente tectónico: Tipo Chipre, formados en centros de expansión oceánica y post arco. Tipo Kuroko, formados en ambientes relacionados a subducción (arcos de islas) Tipo Besshi, en centros de expansión pero en rocas de caja sedimentarias Son muchos los tipos de yacimientos que pueden pertenecer a esta categoría, por lo tanto los depósitos se han clasificado de varias maneras:

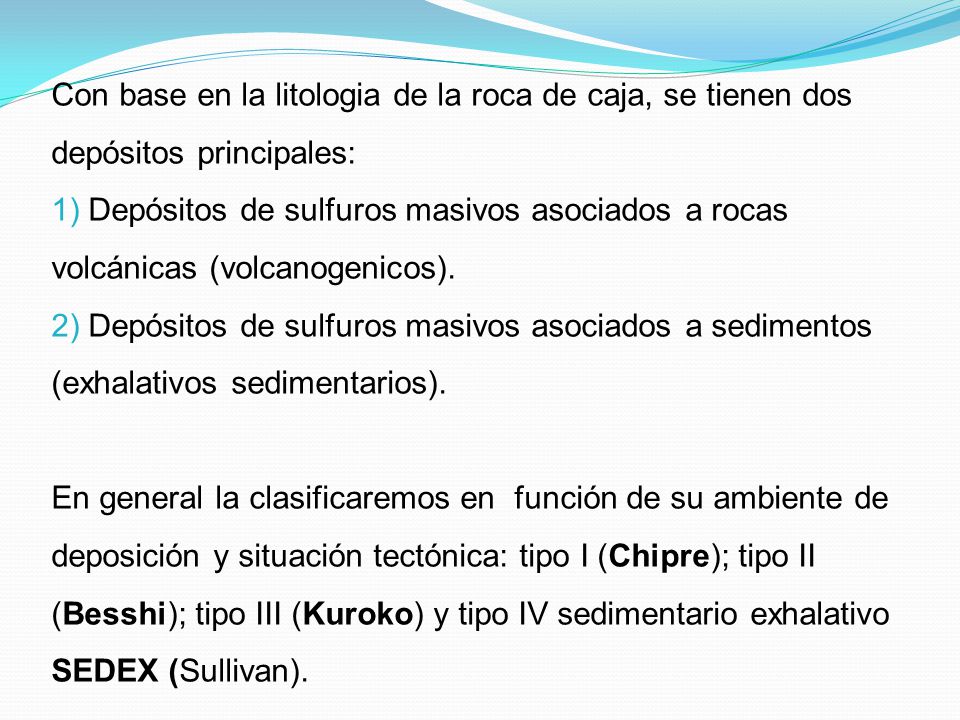

20 Con base en la litologia de la roca de caja, se tienen dos depósitos principales:
1) Depósitos de sulfuros masivos asociados a rocas volcánicas (volcanogenicos). 2) Depósitos de sulfuros masivos asociados a sedimentos (exhalativos sedimentarios). En general la clasificaremos en función de su ambiente de deposición y situación tectónica: tipo I (Chipre); tipo II (Besshi); tipo III (Kuroko) y tipo IV sedimentario exhalativo SEDEX (Sullivan).

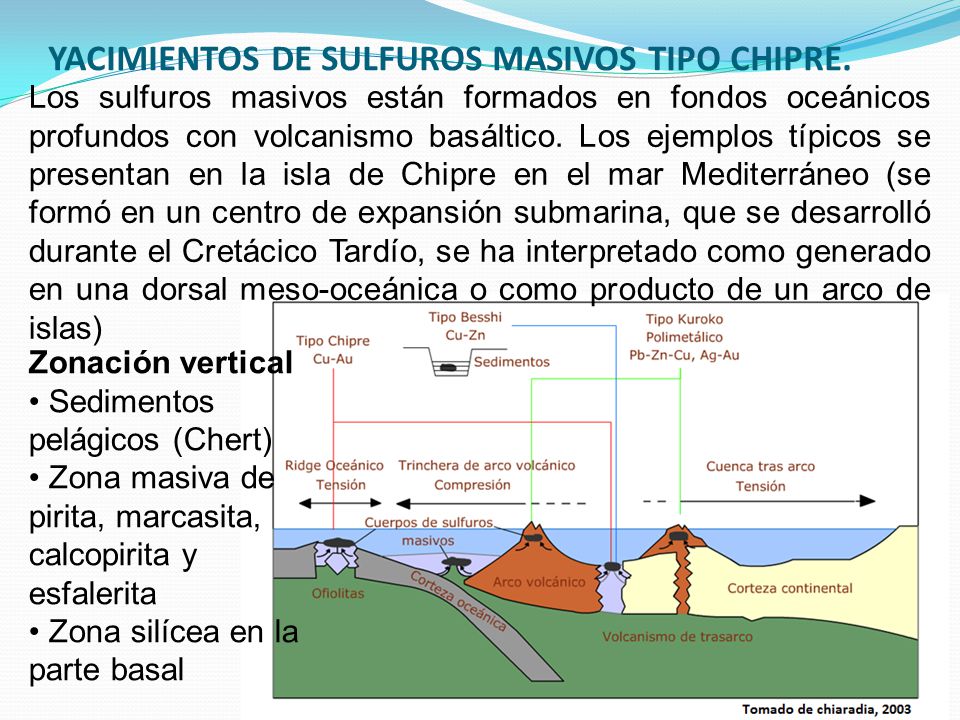

21 YACIMIENTOS DE SULFUROS MASIVOS TIPO CHIPRE.
Los sulfuros masivos están formados en fondos oceánicos profundos con volcanismo basáltico. Los ejemplos típicos se presentan en la isla de Chipre en el mar Mediterráneo (se formó en un centro de expansión submarina, que se desarrolló durante el Cretácico Tardío, se ha interpretado como generado en una dorsal meso-oceánica o como producto de un arco de islas) Zonación vertical • Sedimentos pelágicos (Chert) • Zona masiva de pirita, marcasita, calcopirita y esfalerita • Zona silícea en la parte basal Un yacimiento típico tiene forma de batea, puede ser lenticular a irregular y presenta zonación vertical así: zonación vertical • Sedimentos pelágicos (Chert) • Zona masiva de pirita, marcasita, calcopirita y esfalerita • Zona silícea en la parte basal

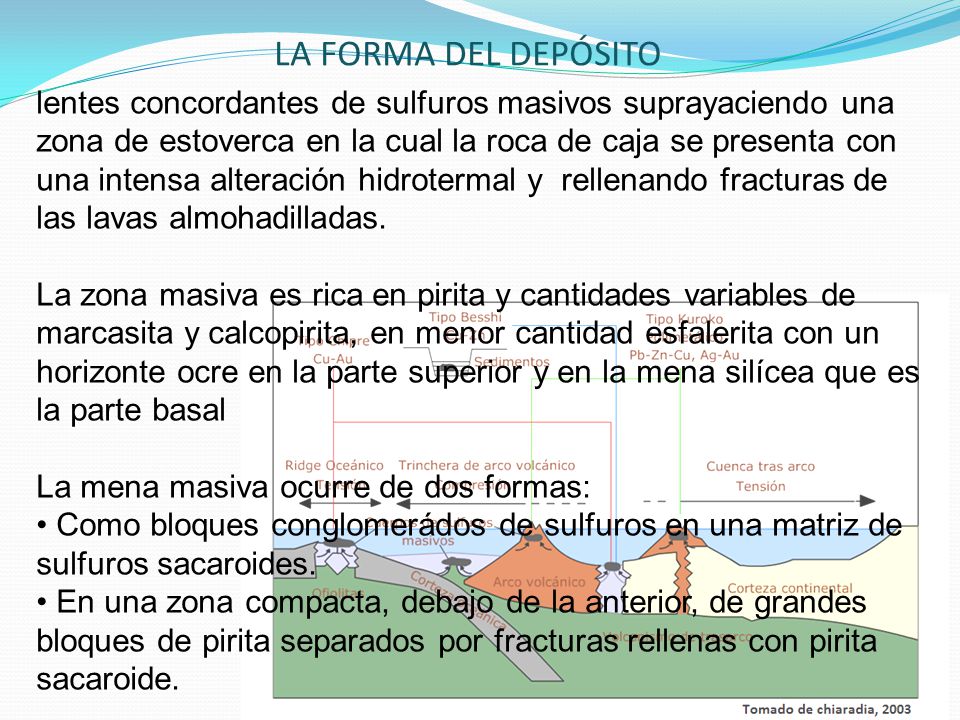

22 lentes concordantes de sulfuros masivos suprayaciendo una zona de estoverca en la cual la roca de caja se presenta con una intensa alteración hidrotermal y rellenando fracturas de las lavas almohadilladas. La zona masiva es rica en pirita y cantidades variables de marcasita y calcopirita, en menor cantidad esfalerita con un horizonte ocre en la parte superior y en la mena silícea que es la parte basal La mena masiva ocurre de dos formas: • Como bloques conglomerádos de sulfuros en una matriz de sulfuros sacaroides. • En una zona compacta, debajo de la anterior, de grandes bloques de pirita separados por fracturas rellenas con pirita sacaroide. LA FORMA DEL DEPÓSITO Un yacimiento típico tiene forma de batea, puede ser lenticular a irregular y presenta zonación vertical así: zonación vertical • Sedimentos pelágicos (Chert) • Zona masiva de pirita, marcasita, calcopirita y esfalerita • Zona silícea en la parte basal La forma del depósito se resume de la siguiente manera lentes concordantes de sulfuros masivos suprayaciendo una zona de estoverca (cuarzo y sulfuros) en la cual la roca de caja se presenta con una intensa alteración hidrotermal (lavas brechadas de basalto cloritizado) y rellenando fracturas de las lavas almohadilladas. La zona masiva es rica en pirita y cantidades variables de marcasita y calcopirita, en menor cantidad esfalerita con un horizonte ocre en la parte superior y en la mena silícea que es la parte basal. Los horizontes ocres son zonas de cuarzo, goethita y algo de jarosita (por alteración secundaria de la pirita) e illita, resultado de los sulfuros expuestos a oxidación submarina. La mena masiva ocurre de dos formas: • Como bloques conglomeráticos de sulfuros en una matriz de sulfuros sacaroides. • En una zona compacta, debajo de la anterior, de grandes bloques de pirita separados por fracturas rellenas con pirita sacaroide.

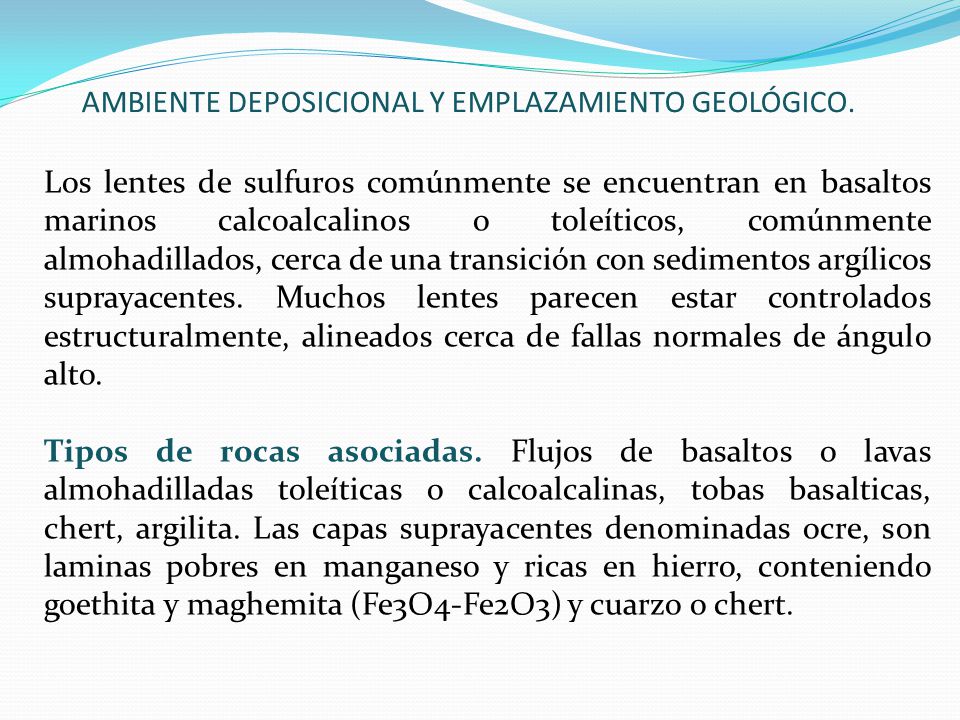

23 AMBIENTE DEPOSICIONAL Y EMPLAZAMIENTO GEOLÓGICO.
Los lentes de sulfuros comúnmente se encuentran en basaltos marinos calcoalcalinos o toleíticos, comúnmente almohadillados, cerca de una transición con sedimentos argílicos suprayacentes. Muchos lentes parecen estar controlados estructuralmente, alineados cerca de fallas normales de ángulo alto. Tipos de rocas asociadas. Flujos de basaltos o lavas almohadilladas toleíticas o calcoalcalinas, tobas basalticas, chert, argilita. Las capas suprayacentes denominadas ocre, son laminas pobres en manganeso y ricas en hierro, conteniendo goethita y maghemita (Fe3O4-Fe2O3) y cuarzo o chert.

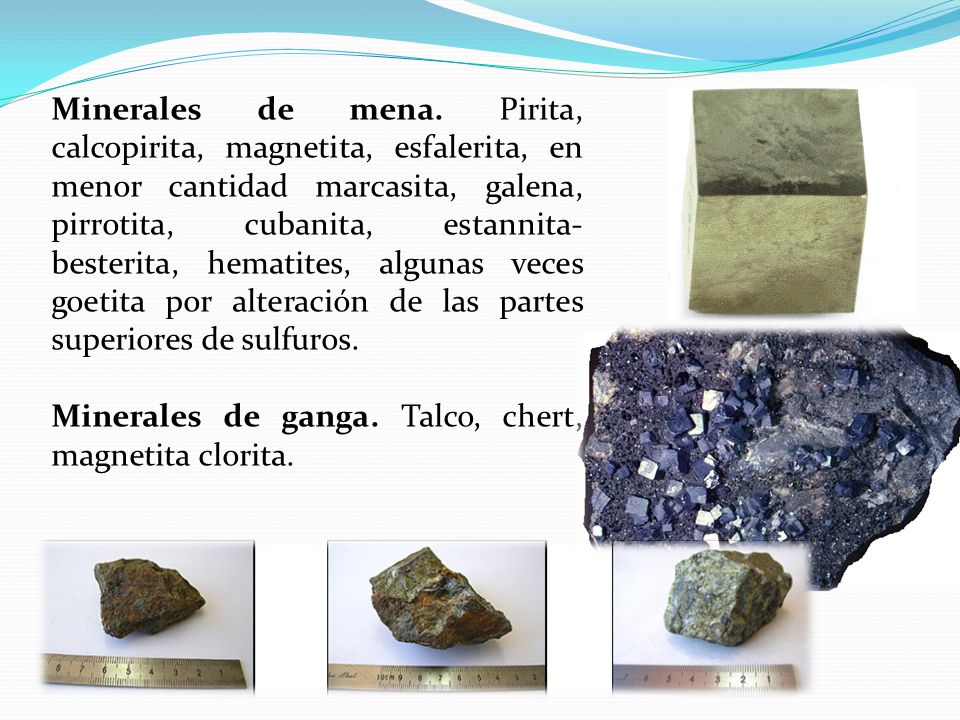

24 Minerales de mena. Pirita, calcopirita, magnetita, esfalerita, en menor cantidad marcasita, galena, pirrotita, cubanita, estannita-besterita, hematites, algunas veces goetita por alteración de las partes superiores de sulfuros. Minerales de ganga. Talco, chert, magnetita clorita.

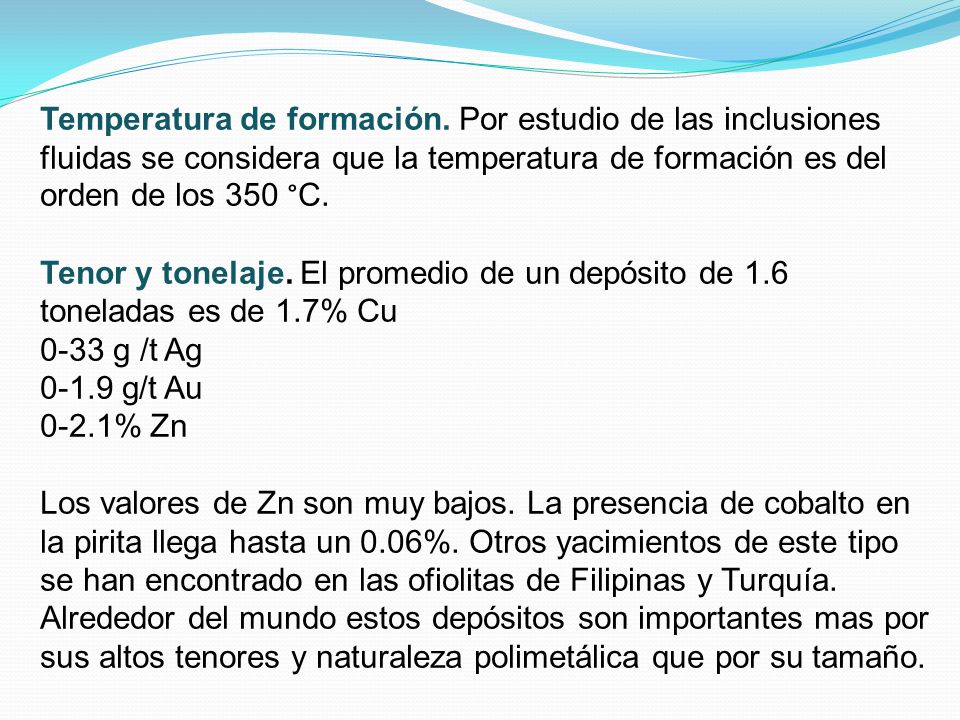

25 Temperatura de formación
Temperatura de formación. Por estudio de las inclusiones fluidas se considera que la temperatura de formación es del orden de los 350 °C. Tenor y tonelaje. El promedio de un depósito de 1.6 toneladas es de 1.7% Cu 0-33 g /t Ag 0-1.9 g/t Au 0-2.1% Zn Los valores de Zn son muy bajos. La presencia de cobalto en la pirita llega hasta un 0.06%. Otros yacimientos de este tipo se han encontrado en las ofiolitas de Filipinas y Turquía. Alrededor del mundo estos depósitos son importantes mas por sus altos tenores y naturaleza polimetálica que por su tamaño. Chipre se explotó principalmente para pirita, su importancia actual está en la obtención de cobre. También recuperan oro y plata de los sedimentos residuales de la desintegración de la pirita.

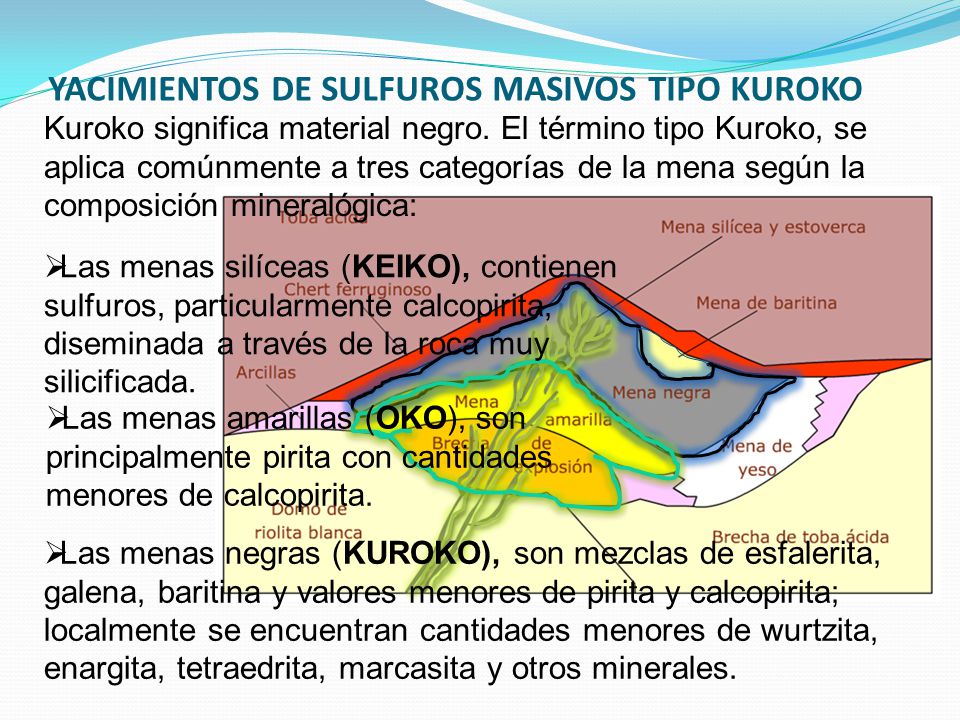

26 YACIMIENTOS DE SULFUROS MASIVOS TIPO KUROKO
Kuroko significa material negro. El término tipo Kuroko, se aplica comúnmente a tres categorías de la mena según la composición mineralógica: Las menas silíceas (KEIKO), contienen sulfuros, particularmente calcopirita, diseminada a través de la roca muy silicificada. Las menas amarillas (OKO), son principalmente pirita con cantidades menores de calcopirita. Las menas de Kuroko del Japón son el ejemplo clásico de yacimientos de sulfuro masivo volcanogénicos, asociados con rocas volcánicas (tobas verdes) y sedimentos fosilíferos del Mioceno. Los yacimientos son cuerpos masivos lenticulares que suprayacen zonas de estovercas. Las menas negras (KUROKO), son mezclas de esfalerita, galena, baritina y valores menores de pirita y calcopirita; localmente se encuentran cantidades menores de wurtzita, enargita, tetraedrita, marcasita y otros minerales.

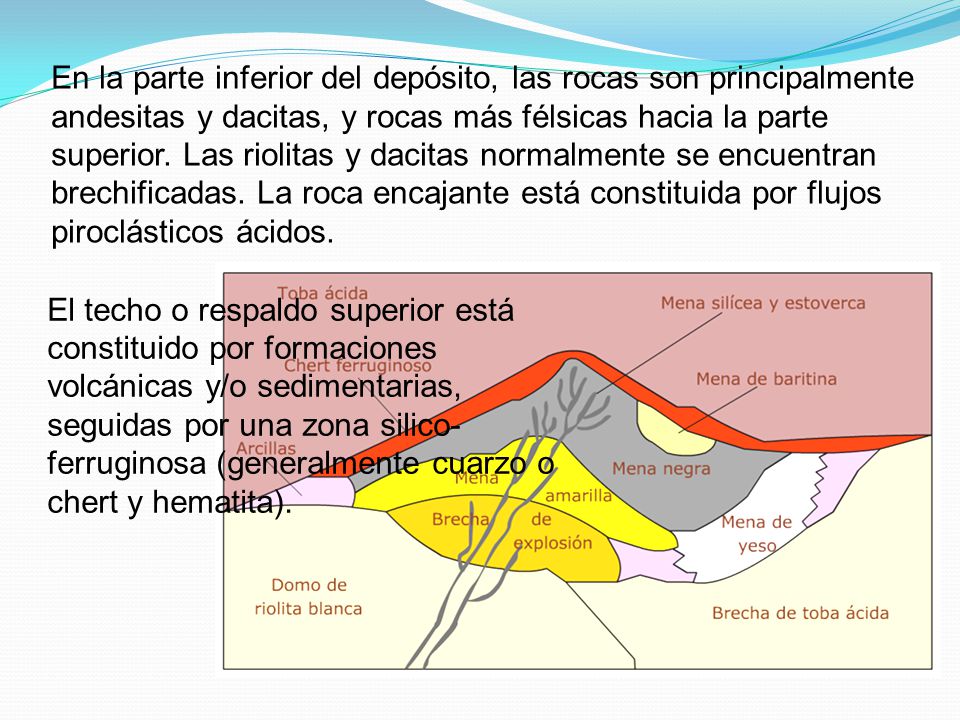

27 En la parte inferior del depósito, las rocas son principalmente andesitas y dacitas, y rocas más félsicas hacia la parte superior. Las riolitas y dacitas normalmente se encuentran brechificadas. La roca encajante está constituida por flujos piroclásticos ácidos. El techo o respaldo superior está constituido por formaciones volcánicas y/o sedimentarias, seguidas por una zona silico-ferruginosa (generalmente cuarzo o chert y hematita).

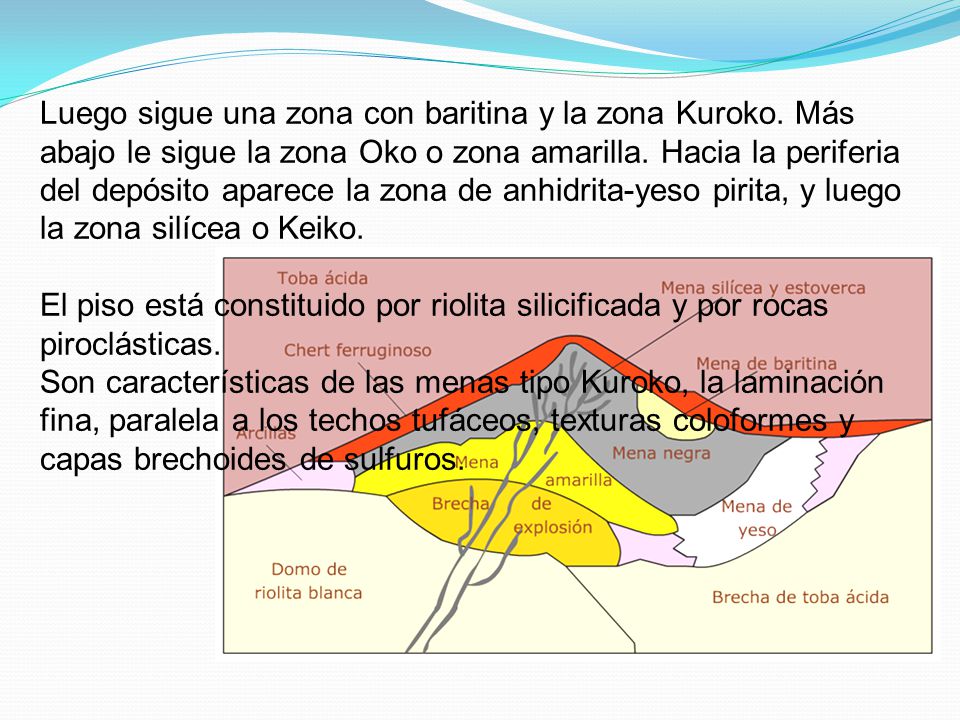

28 Luego sigue una zona con baritina y la zona Kuroko
Luego sigue una zona con baritina y la zona Kuroko. Más abajo le sigue la zona Oko o zona amarilla. Hacia la periferia del depósito aparece la zona de anhidrita-yeso pirita, y luego la zona silícea o Keiko. El piso está constituido por riolita silicificada y por rocas piroclásticas. Son características de las menas tipo Kuroko, la laminación fina, paralela a los techos tufáceos, texturas coloformes y capas brechoides de sulfuros.

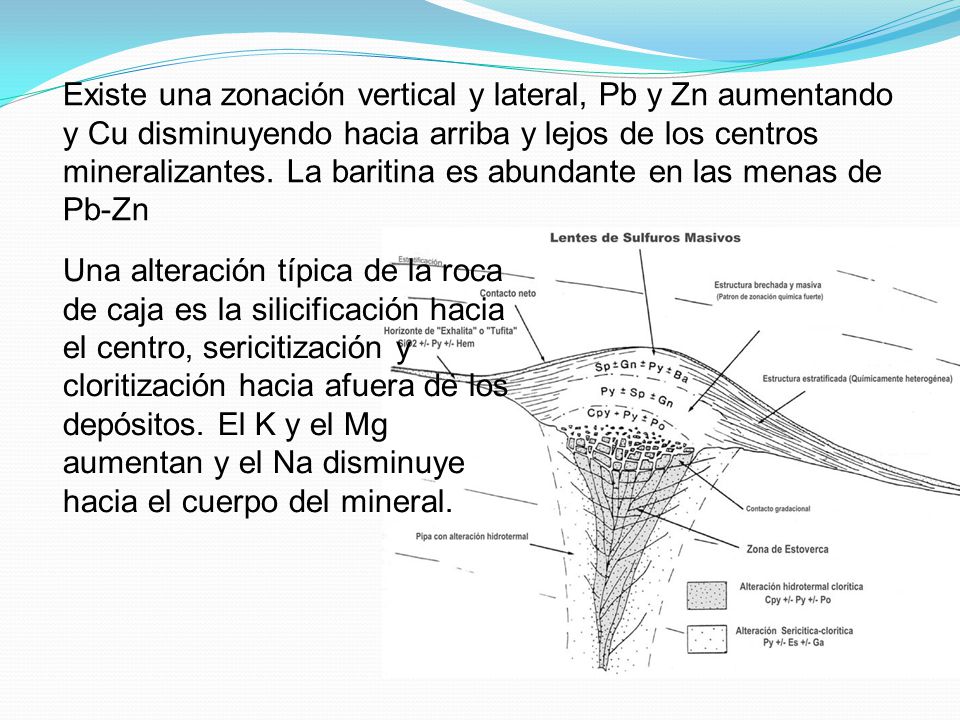

29 Existe una zonación vertical y lateral, Pb y Zn aumentando y Cu disminuyendo hacia arriba y lejos de los centros mineralizantes. La baritina es abundante en las menas de Pb-Zn Una alteración típica de la roca de caja es la silicificación hacia el centro, sericitización y cloritización hacia afuera de los depósitos. El K y el Mg aumentan y el Na disminuye hacia el cuerpo del mineral.

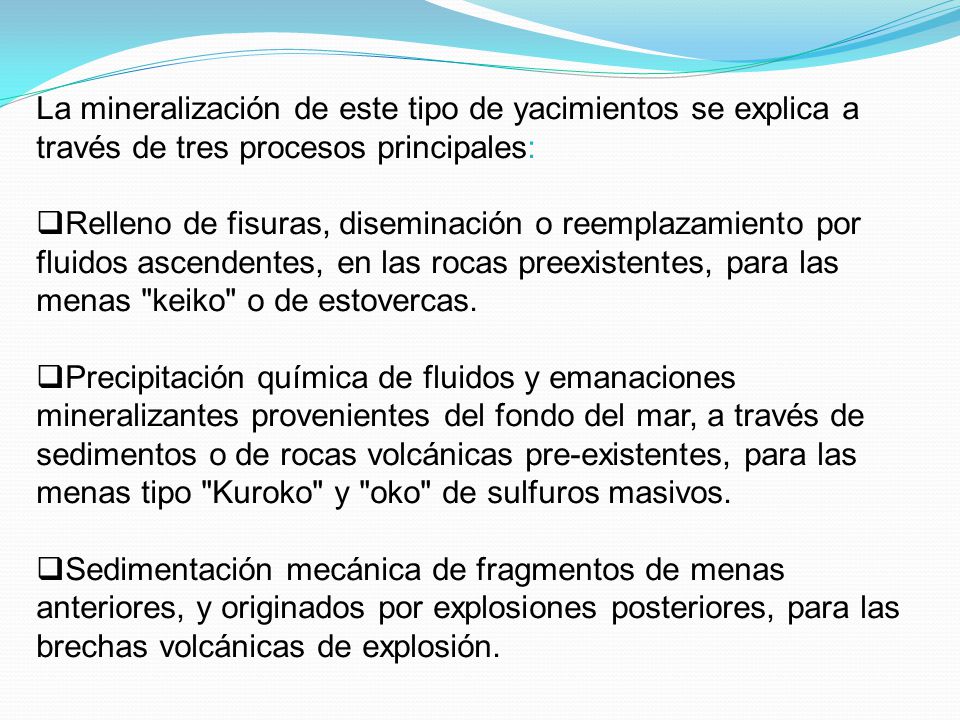

30 La mineralización de este tipo de yacimientos se explica a través de tres procesos principales:
Relleno de fisuras, diseminación o reemplazamiento por fluidos ascendentes, en las rocas preexistentes, para las menas "keiko" o de estovercas. Precipitación química de fluidos y emanaciones mineralizantes provenientes del fondo del mar, a través de sedimentos o de rocas volcánicas pre-existentes, para las menas tipo "Kuroko" y "oko" de sulfuros masivos. Sedimentación mecánica de fragmentos de menas anteriores, y originados por explosiones posteriores, para las brechas volcánicas de explosión.

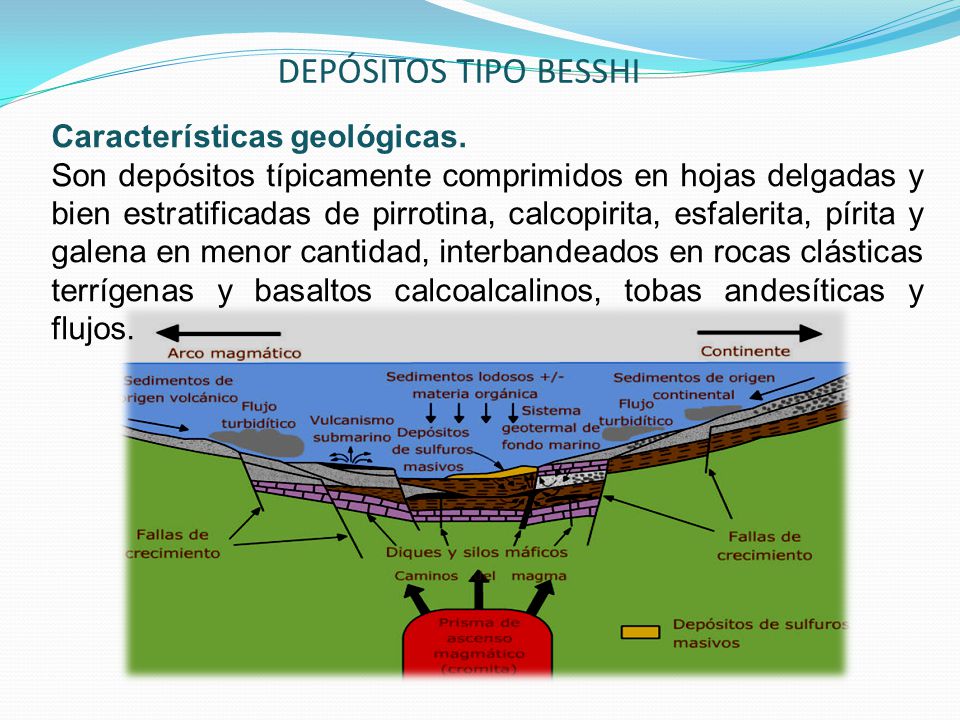

31 DEPÓSITOS TIPO BESSHI Características geológicas.
Son depósitos típicamente comprimidos en hojas delgadas y bien estratificadas de pirrotina, calcopirita, esfalerita, pírita y galena en menor cantidad, interbandeados en rocas clásticas terrígenas y basaltos calcoalcalinos, tobas andesíticas y flujos. Emplazamiento tectónico. Se da en ambientes extensionales tales como cuencas marginales, rídges oceánicos cerca de márgenes continentales y/o cuencas de rift en el estado inicial de la separación continental. Ambiente de depositación y emplazamiento geológico. Las rocas asociadas son terrígenas clásticas con rocas volcánicas marinas y algunas veces rocas carbonatadas; estas pueden subyacer carbonatos de plataforma o rocas clásticas. Importancia. Son fuentes importantes de Cu, Zn y Ag, y se pueden encontrar en secuencias sedimentarias que no han sido exploradas totalmente para este tipo de depósitos. Forma del depósito. La forma típica es la de una hoja concordante de sulfuros masivos de unos pocos metros de espesor y de unos cuantos kilómetros de longitud. Pueden ser lentes apilados.

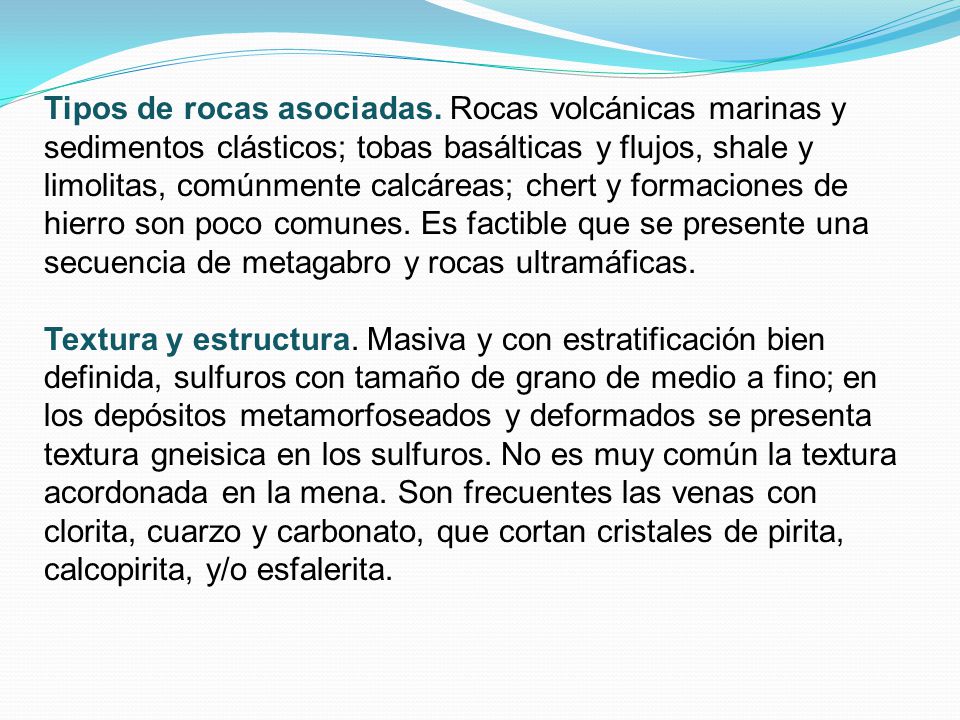

32 Tipos de rocas asociadas
Tipos de rocas asociadas. Rocas volcánicas marinas y sedimentos clásticos; tobas basálticas y flujos, shale y limolitas, comúnmente calcáreas; chert y formaciones de hierro son poco comunes. Es factible que se presente una secuencia de metagabro y rocas ultramáficas. Textura y estructura. Masiva y con estratificación bien definida, sulfuros con tamaño de grano de medio a fino; en los depósitos metamorfoseados y deformados se presenta textura gneisica en los sulfuros. No es muy común la textura acordonada en la mena. Son frecuentes las venas con clorita, cuarzo y carbonato, que cortan cristales de pirita, calcopirita, y/o esfalerita. Tipos de rocas asociadas (Rocas encajantes).

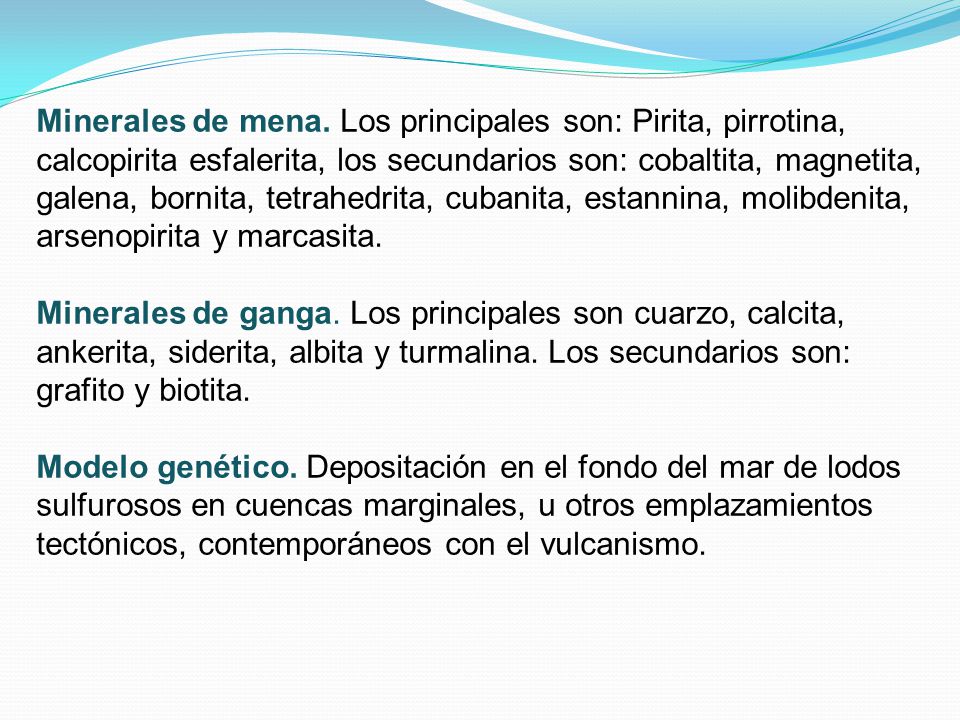

33 Minerales de mena. Los principales son: Pirita, pirrotina, calcopirita esfalerita, los secundarios son: cobaltita, magnetita, galena, bornita, tetrahedrita, cubanita, estannina, molibdenita, arsenopirita y marcasita. Minerales de ganga. Los principales son cuarzo, calcita, ankerita, siderita, albita y turmalina. Los secundarios son: grafito y biotita. Modelo genético. Depositación en el fondo del mar de lodos sulfurosos en cuencas marginales, u otros emplazamientos tectónicos, contemporáneos con el vulcanismo.

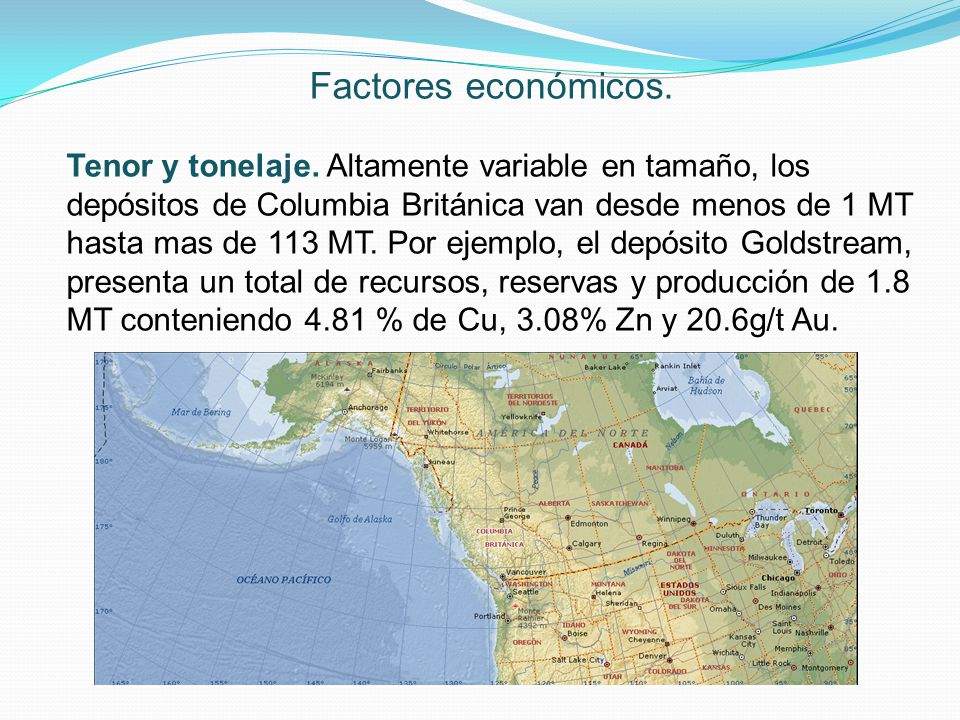

34 Factores económicos. Tenor y tonelaje. Altamente variable en tamaño, los depósitos de Columbia Británica van desde menos de 1 MT hasta mas de 113 MT. Por ejemplo, el depósito Goldstream, presenta un total de recursos, reservas y producción de 1.8 MT conteniendo 4.81 % de Cu, 3.08% Zn y 20.6g/t Au.

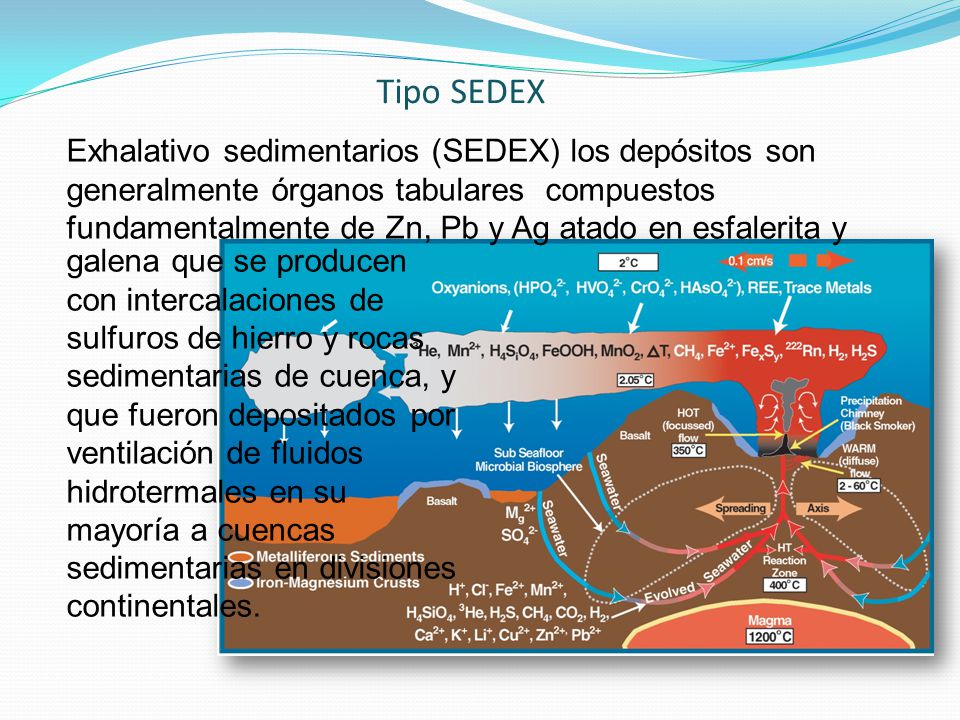

35 Tipo SEDEX Exhalativo sedimentarios (SEDEX) los depósitos son generalmente órganos tabulares compuestos fundamentalmente de Zn, Pb y Ag atado en esfalerita y galena que se producen con intercalaciones de sulfuros de hierro y rocas sedimentarias de cuenca, y que fueron depositados por ventilación de fluidos hidrotermales en su mayoría a cuencas sedimentarias en divisiones continentales.

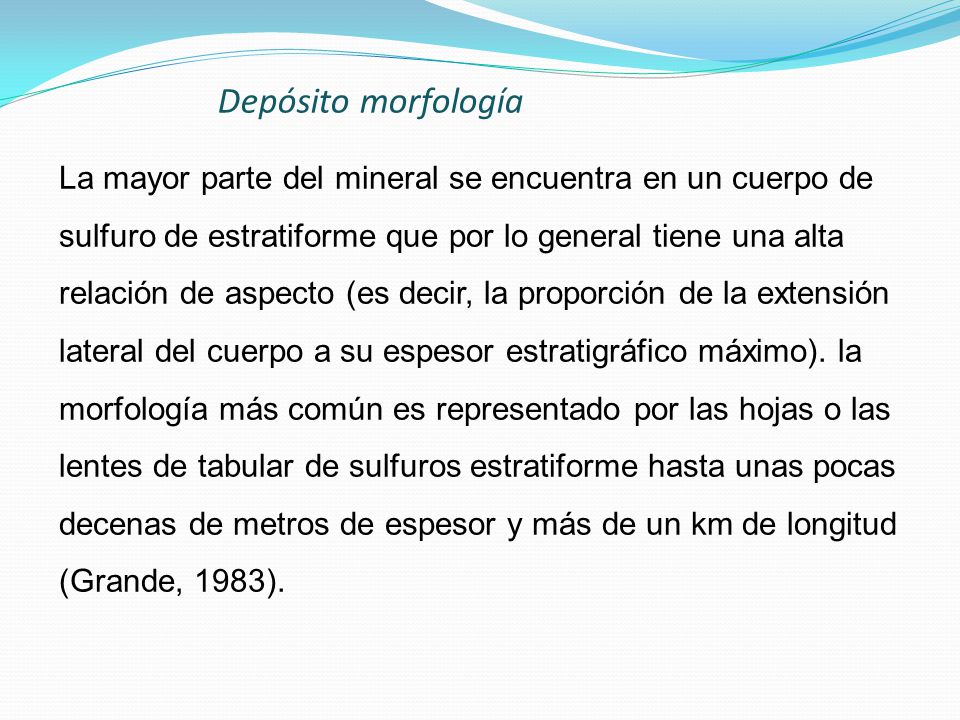

36 Depósito morfología La mayor parte del mineral se encuentra en un cuerpo de sulfuro de estratiforme que por lo general tiene una alta relación de aspecto (es decir, la proporción de la extensión lateral del cuerpo a su espesor estratigráfico máximo). la morfología más común es representado por las hojas o las lentes de tabular de sulfuros estratiforme hasta unas pocas decenas de metros de espesor y más de un km de longitud (Grande, 1983).

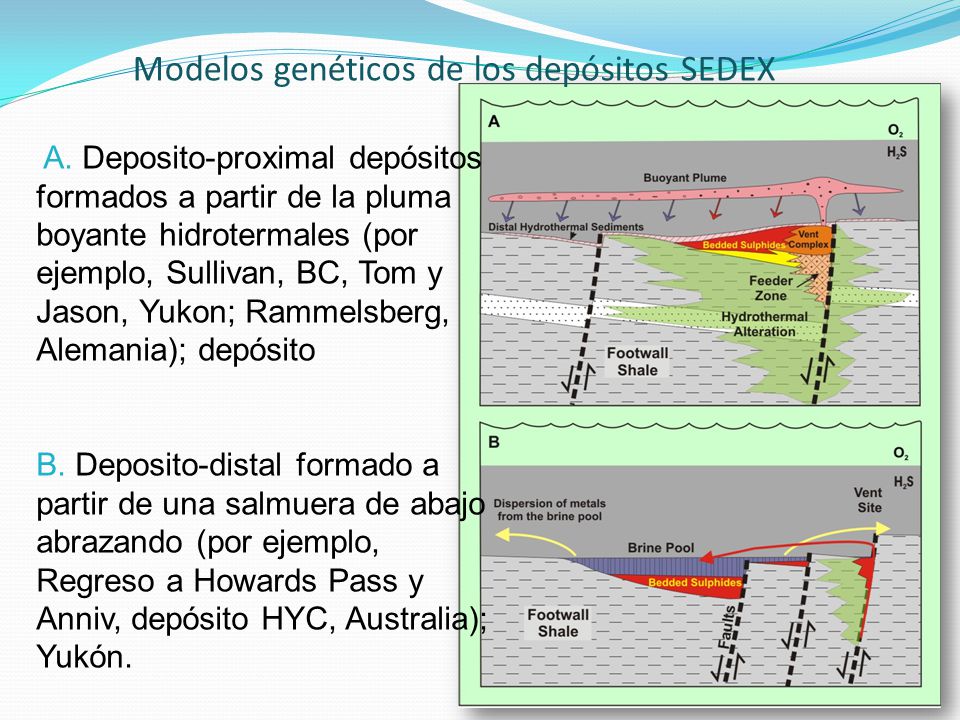

37 Modelos genéticos de los depósitos SEDEX
 A. Deposito-proximal depósitos formados a partir de la pluma boyante hidrotermales (por ejemplo, Sullivan, BC, Tom y Jason, Yukon; Rammelsberg, Alemania); depósito B. Deposito-distal formado a partir de una salmuera de abajo abrazando (por ejemplo, Regreso a Howards Pass y Anniv, depósito HYC, Australia); Yukón. Respiradero de emplazamiento= vent s -Distal depósitos de ventilación, sin embargo, por lo general son débilmente dividido en zonas, y camas, y se ajustan a la morfología de la cuenca ite

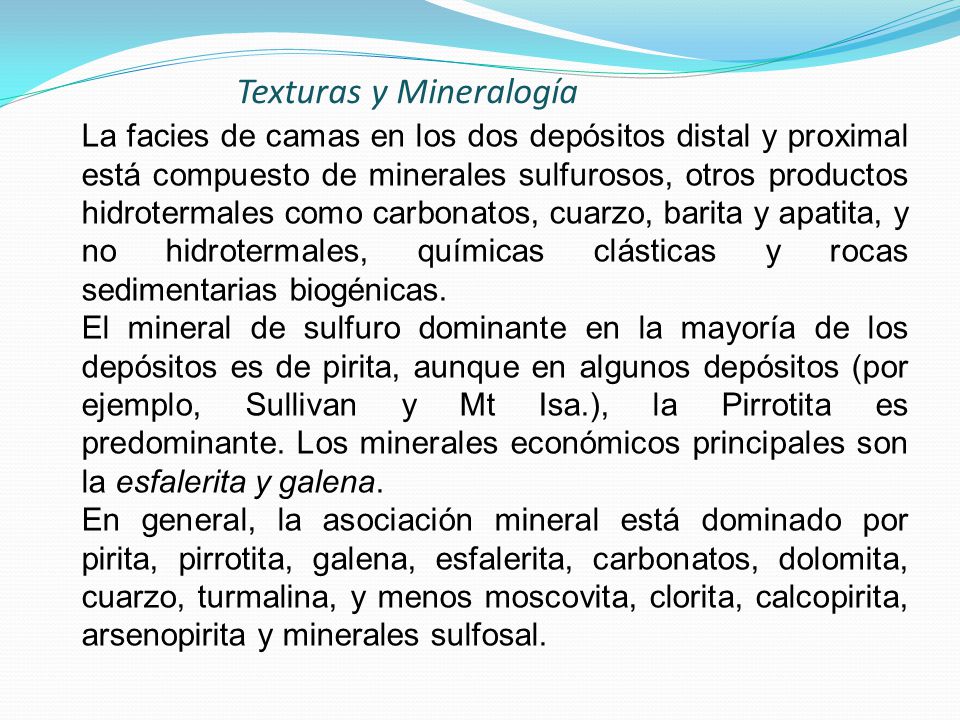

38 Texturas y Mineralogía
La facies de camas en los dos depósitos distal y proximal está compuesto de minerales sulfurosos, otros productos hidrotermales como carbonatos, cuarzo, barita y apatita, y no hidrotermales, químicas clásticas y rocas sedimentarias biogénicas.  El mineral de sulfuro dominante en la mayoría de los depósitos es de pirita, aunque en algunos depósitos (por ejemplo, Sullivan y Mt Isa.), la Pirrotita es predominante. Los minerales económicos principales son la esfalerita y galena. En general, la asociación mineral está dominado por pirita, pirrotita, galena, esfalerita, carbonatos, dolomita, cuarzo, turmalina, y menos moscovita, clorita, calcopirita, arsenopirita y minerales sulfosal.

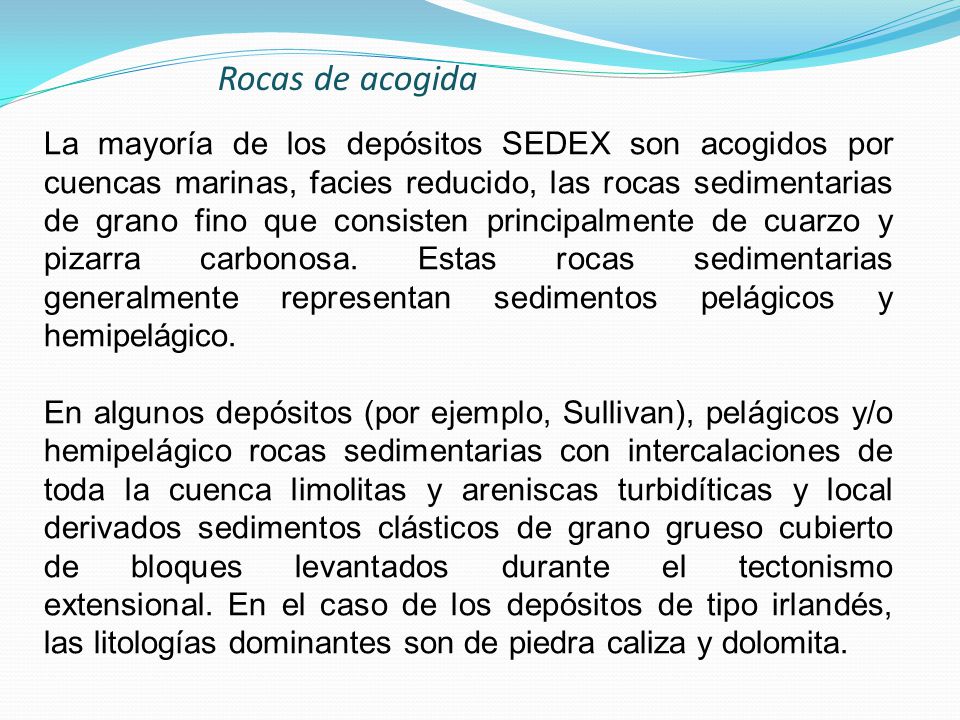

39 Rocas de acogida La mayoría de los depósitos SEDEX son acogidos por cuencas marinas, facies reducido, las rocas sedimentarias de grano fino que consisten principalmente de cuarzo y pizarra carbonosa. Estas rocas sedimentarias generalmente representan sedimentos pelágicos y hemipelágico.  En algunos depósitos (por ejemplo, Sullivan), pelágicos y/o hemipelágico rocas sedimentarias con intercalaciones de toda la cuenca limolitas y areniscas turbidíticas y local derivados sedimentos clásticos de grano grueso cubierto de bloques levantados durante el tectonismo extensional. En el caso de los depósitos de tipo irlandés, las litologías dominantes son de piedra caliza y dolomita.

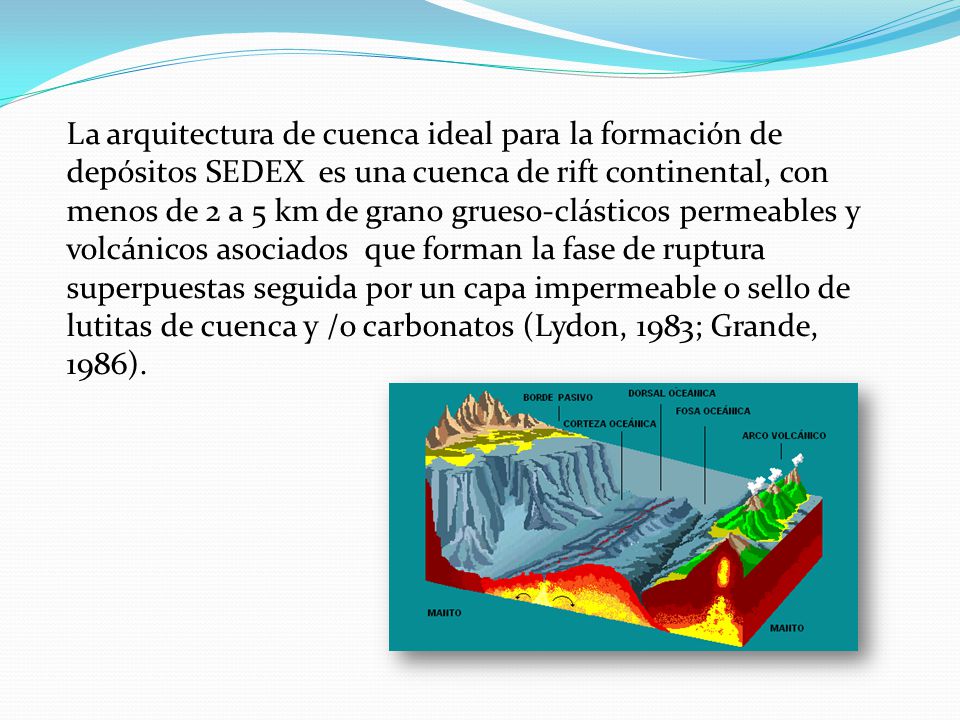

40 La arquitectura de cuenca ideal para la formación de depósitos SEDEX es una cuenca de rift continental, con menos de 2 a 5 km de grano grueso-clásticos permeables y volcánicos asociados que forman la fase de ruptura superpuestas seguida por un capa impermeable o sello de lutitas de cuenca y /o carbonatos (Lydon, 1983; Grande, 1986).

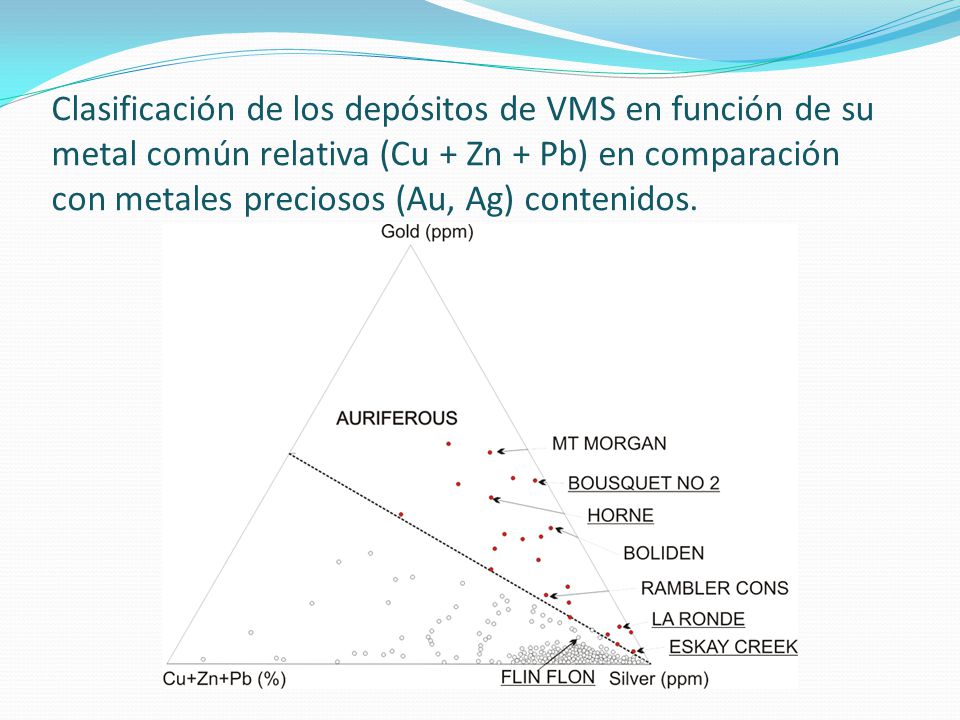

41 Clasificación de los depósitos de VMS en función de su metal común relativa (Cu + Zn + Pb) en comparación con metales preciosos (Au, Ag) contenidos.

42 Mapa del mundo mostrando la distribución de los depósitos principales trazadas en el modelo digital de elevación con la geología cubierto de Geological Survey de Canadá, el Open File 2915d, Datos de la síntesis de los depósitos de mineral. Datos trazados y esquemas preparados por WD Goodfellow.

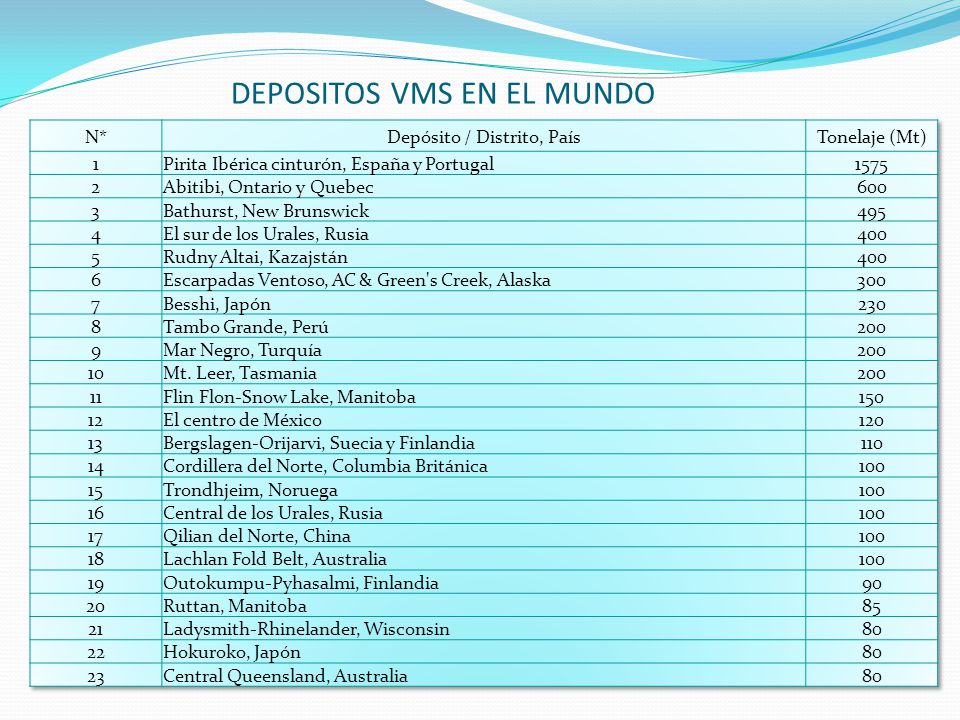

43 DEPOSITOS VMS EN EL MUNDO
Depósito / Distrito, País Tonelaje (Mt) 1 Pirita Ibérica cinturón, España y Portugal 1575 2 Abitibi, Ontario y Quebec 600 3 Bathurst, New Brunswick 495 4 El sur de los Urales, Rusia 400 5 Rudny Altai, Kazajstán 6 Escarpadas Ventoso, AC & Green's Creek, Alaska 300 7 Besshi, Japón 230 8 Tambo Grande, Perú 200 9 Mar Negro, Turquía 10 Mt. Leer, Tasmania 11 Flin Flon-Snow Lake, Manitoba 150 12 El centro de México 120 13 Bergslagen-Orijarvi, Suecia y Finlandia 110 14 Cordillera del Norte, Columbia Británica 100 15 Trondhjeim, Noruega 16 Central de los Urales, Rusia 17 Qilian del Norte, China 18 Lachlan Fold Belt, Australia 19 Outokumpu-Pyhasalmi, Finlandia 90 20 Ruttan, Manitoba 85 21 Ladysmith-Rhinelander, Wisconsin 80 22 Hokuroko, Japón 23 Central Queensland, Australia

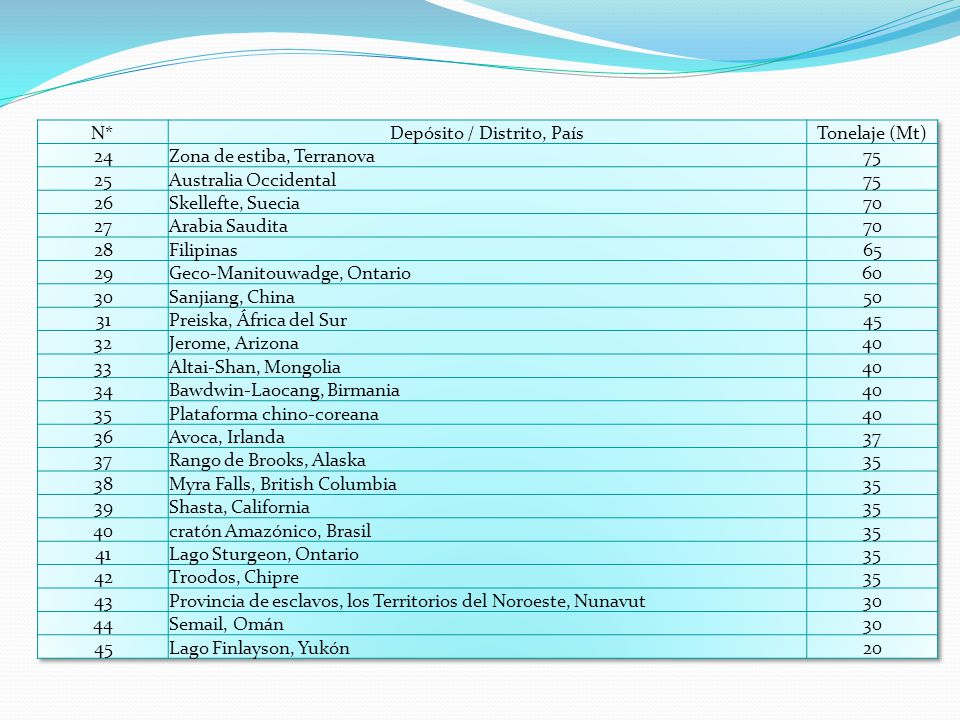

44 Depósito / Distrito, País
N* Depósito / Distrito, País Tonelaje (Mt) 24 Zona de estiba, Terranova 75 25 Australia Occidental 26 Skellefte, Suecia 70 27 Arabia Saudita 28 Filipinas 65 29 Geco-Manitouwadge, Ontario 60 30 Sanjiang, China 50 31 Preiska, África del Sur 45 32 Jerome, Arizona 40 33 Altai-Shan, Mongolia 34 Bawdwin-Laocang, Birmania 35 Plataforma chino-coreana 36 Avoca, Irlanda 37 Rango de Brooks, Alaska 38 Myra Falls, British Columbia 39 Shasta, California cratón Amazónico, Brasil 41 Lago Sturgeon, Ontario 42 Troodos, Chipre 43 Provincia de esclavos, los Territorios del Noroeste, Nunavut 44 S , Omán Lago Finlayson, Yukón 20

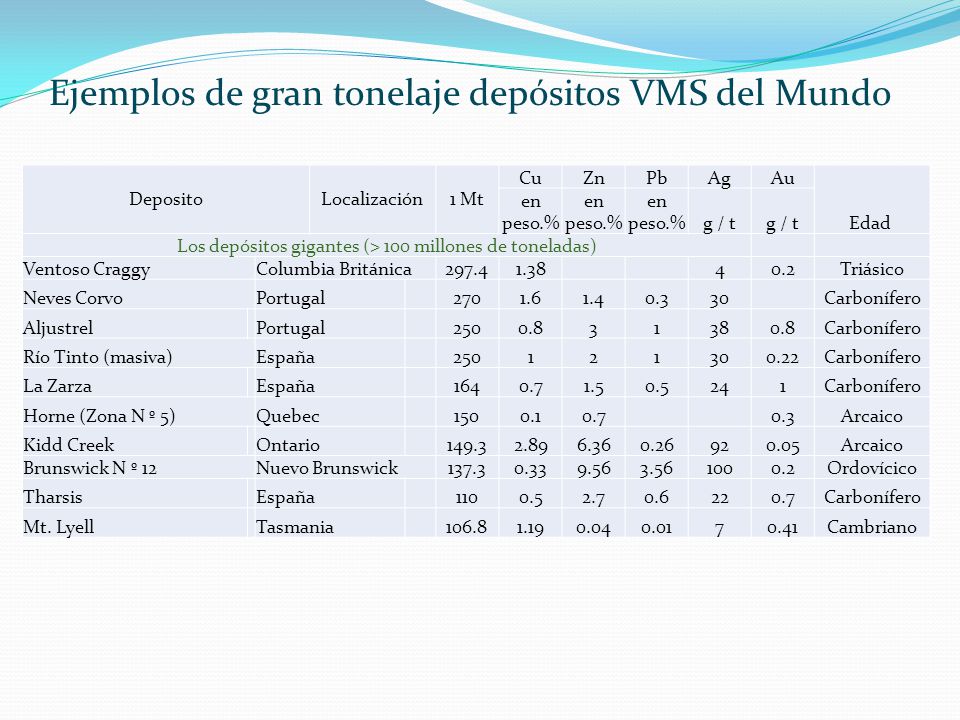

45 Los depósitos gigantes (> 100 millones de toneladas)
 Ejemplos de gran tonelaje depósitos VMS del Mundo Deposito Localización 1 Mt Cu Zn Pb Ag Au Edad  en peso.% g / t Los depósitos gigantes (> 100 millones de toneladas) Ventoso Craggy Columbia Británica 297.4 1.38 4 0.2 Triásico Neves Corvo Portugal 270 1.6 1.4 0.3 30 Carbonífero Aljustrel 250 0.8 3 1 38 Río Tinto (masiva) España 2 0.22 La Zarza 164 0.7 1.5 0.5 24 Horne (Zona N º 5) Quebec 150 0.1 Arcaico Kidd Creek Ontario 149.3 2.89 6.36 0.26 92 0.05 Brunswick N º 12 Nuevo Brunswick 137.3 0.33 9.56 3.56 100 Ordovícico Tharsis 110 2.7 0.6 22 Mt. Lyell Tasmania 106.8 1.19 0.04 0.01 7 0.41 Cambriano * Incluye la producción y las reservas estimadas en su caso. Desde Hannington et al., 1999.

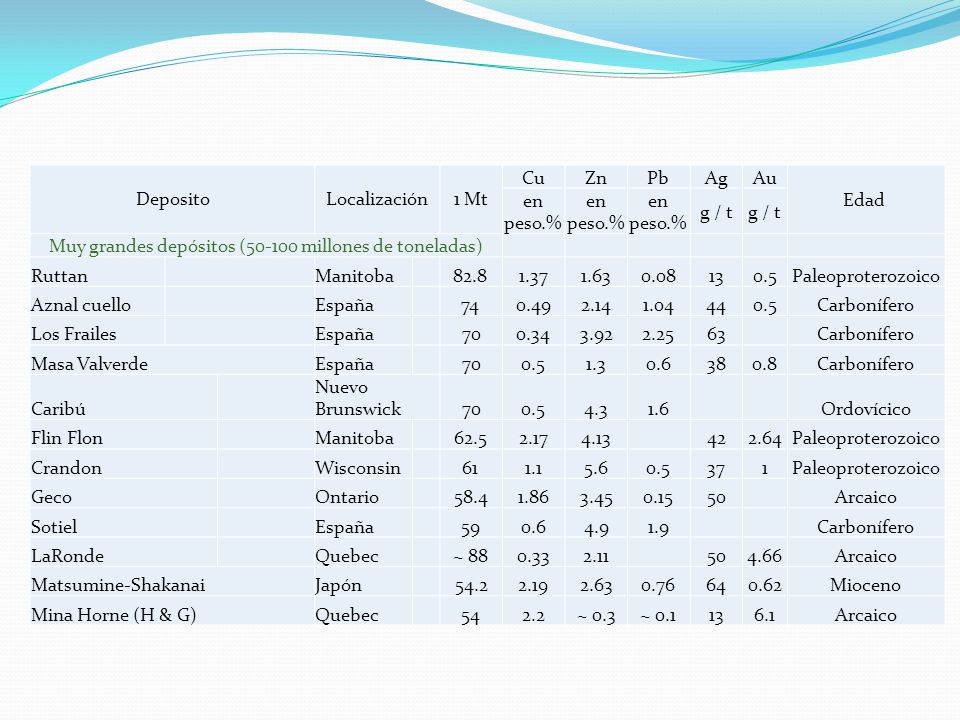

46 Muy grandes depósitos (50-100 millones de toneladas)
Deposito Localización 1 Mt Cu Zn Pb Ag Au Edad  en peso.% g / t Muy grandes depósitos ( millones de toneladas) Ruttan Manitoba 82.8 1.37 1.63 0.08 13 0.5 Paleoproterozoico Aznal cuello España 74 0.49 2.14 1.04 44 Carbonífero Los Frailes 70 0.34 3.92 2.25 63 Masa Valverde 1.3 0.6 38 0.8 Caribú Nuevo Brunswick 4.3 1.6 Ordovícico Flin Flon 62.5 2.17 4.13 42 2.64 Crandon Wisconsin 61 1.1 5.6 37 1 Geco Ontario 58.4 1.86 3.45 0.15 50 Arcaico Sotiel 59 4.9 1.9 LaRonde Quebec ~ 88 0.33 2.11 4.66 Matsumine-Shakanai Japón 54.2 2.19 2.63 0.76 64 0.62 Mioceno Mina Horne (H & G) 54 2.2 ~ 0.3 ~ 0.1 6.1

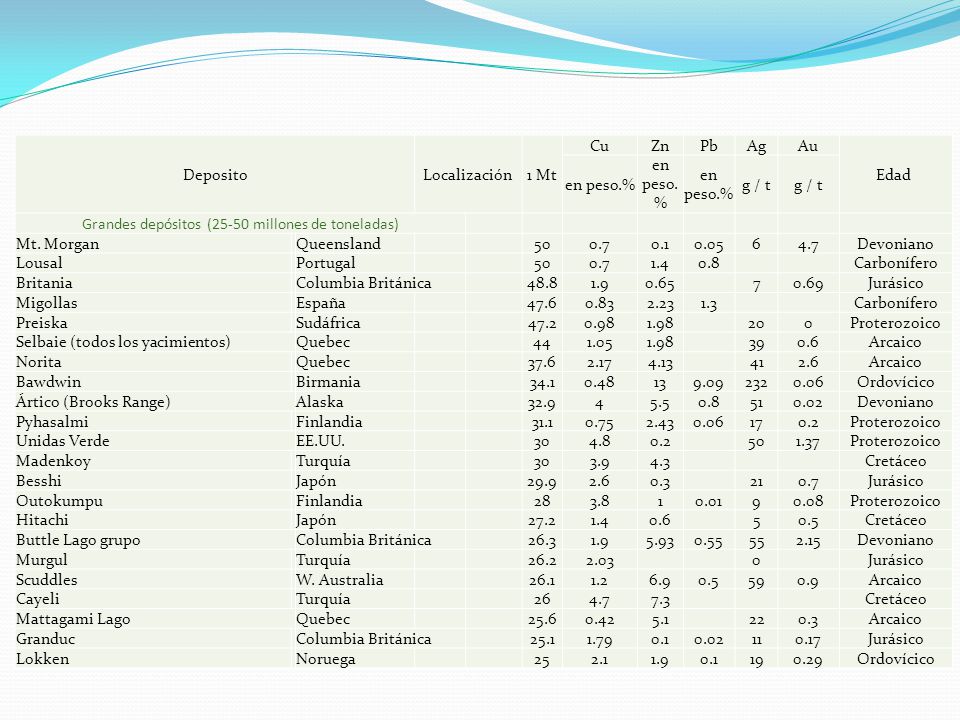

47 Grandes depósitos (25-50 millones de toneladas)
Deposito Localización 1 Mt Cu Zn Pb Ag Au Edad  en peso.% g / t Grandes depósitos (25-50 millones de toneladas) Mt. Morgan Queensland 50 0.7 0.1 0.05 6 4.7 Devoniano Lousal Portugal 1.4 0.8 Carbonífero Britania Columbia Británica 48.8 1.9 0.65 7 0.69 Jurásico Migollas España 47.6 0.83 2.23 1.3 Preiska Sudáfrica 47.2 0.98 1.98 20 Proterozoico Selbaie (todos los yacimientos) Quebec 44 1.05 39 0.6 Arcaico Norita 37.6 2.17 4.13 41 2.6 Bawdwin Birmania 34.1 0.48 13 9.09 232 0.06 Ordovícico Ártico (Brooks Range) Alaska 32.9 4 5.5 51 0.02 Pyhasalmi Finlandia 31.1 0.75 2.43 17 0.2 Unidas Verde EE.UU. 30 4.8 1.37 Madenkoy Turquía 3.9 4.3 Cretáceo Besshi Japón 29.9 0.3 21 Outokumpu 28 3.8 1 0.01 9 0.08 Hitachi 27.2 5 0.5 Buttle Lago grupo 26.3 5.93 0.55 55 2.15 Murgul 26.2 2.03 Scuddles W. Australia 26.1 1.2 6.9 59 0.9 Cayeli 26 7.3 Mattagami Lago 25.6 0.42 5.1 22 Granduc 25.1 1.79 11 0.17 Lokken Noruega 25 2.1 19 0.29

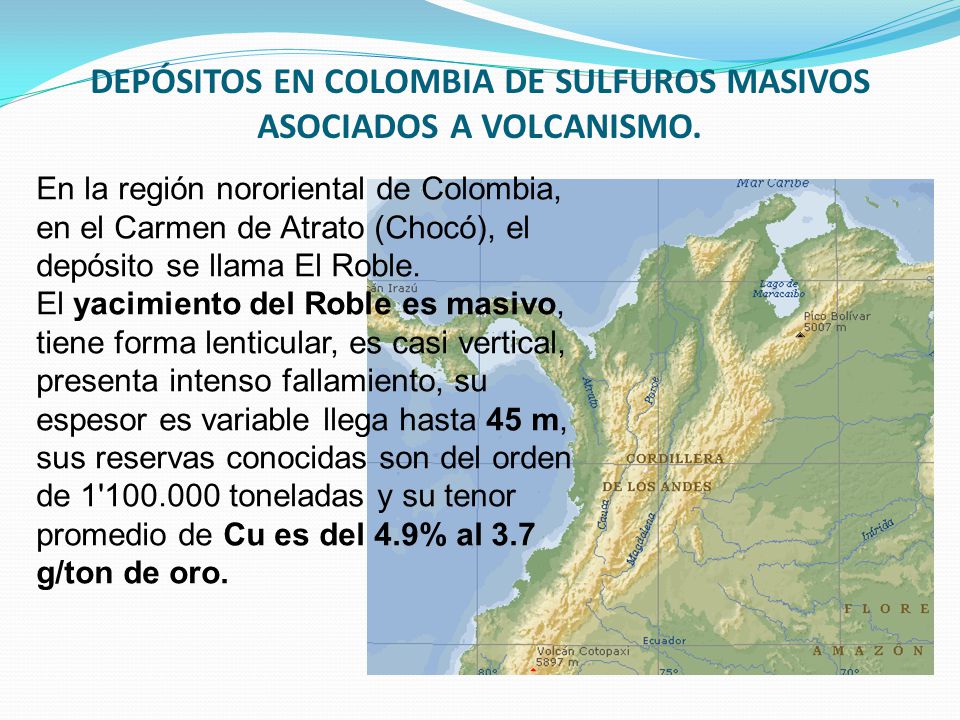

48 DEPÓSITOS EN COLOMBIA DE SULFUROS MASIVOS ASOCIADOS A VOLCANISMO.
En la región nororiental de Colombia, en el Carmen de Atrato (Chocó), el depósito se llama El Roble. El yacimiento del Roble es masivo, tiene forma lenticular, es casi vertical, presenta intenso fallamiento, su espesor es variable llega hasta 45 m, sus reservas conocidas son del orden de 1' toneladas y su tenor promedio de Cu es del 4.9% al 3.7 g/ton de oro. El depósito se ha incluido dentro de la categoría de sulfuros masivos tipo Chipre, según su ambiente geológico y sus rasgos morfológicos y composicionales.

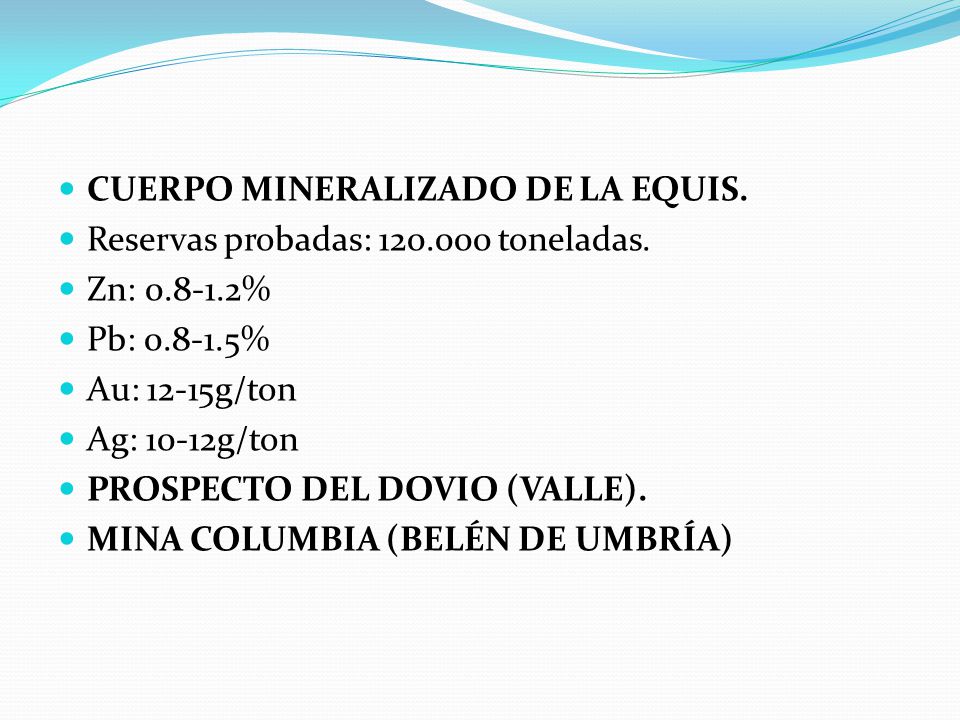

49 CUERPO MINERALIZADO DE LA EQUIS.
Reservas probadas: toneladas. Zn: % Pb: % Au: 12-15g/ton Ag: 10-12g/ton PROSPECTO DEL DOVIO (VALLE). MINA COLUMBIA (BELÉN DE UMBRÍA)

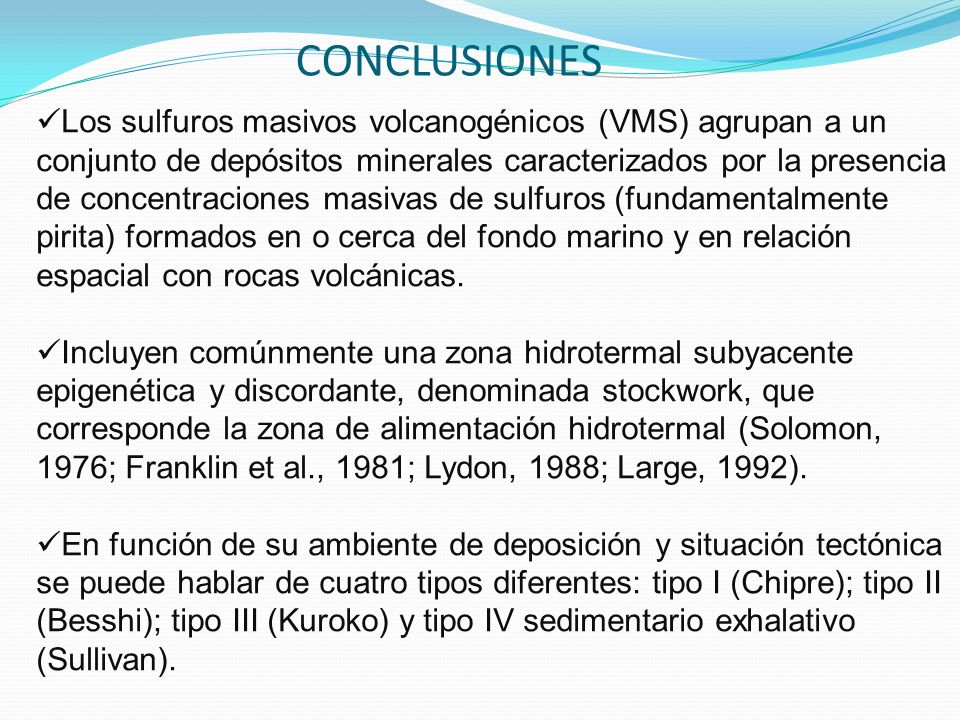

50 CONCLUSIONES Los sulfuros masivos volcanogénicos (VMS) agrupan a un conjunto de depósitos minerales caracterizados por la presencia de concentraciones masivas de sulfuros (fundamentalmente pirita) formados en o cerca del fondo marino y en relación espacial con rocas volcánicas. Incluyen comúnmente una zona hidrotermal subyacente epigenética y discordante, denominada stockwork, que corresponde la zona de alimentación hidrotermal (Solomon, 1976; Franklin et al., 1981; Lydon, 1988; Large, 1992). En función de su ambiente de deposición y situación tectónica se puede hablar de cuatro tipos diferentes: tipo I (Chipre); tipo II (Besshi); tipo III (Kuroko) y tipo IV sedimentario exhalativo (Sullivan).

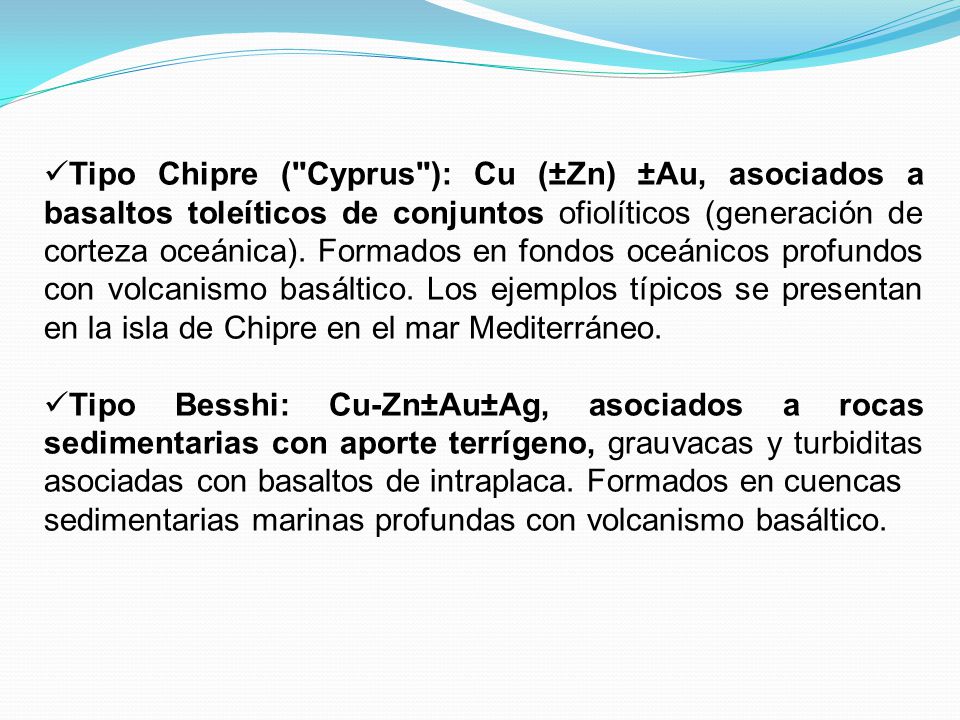

51 Tipo Chipre ("Cyprus"): Cu (±Zn) ±Au, asociados a basaltos toleíticos de conjuntos ofiolíticos (generación de corteza oceánica). Formados en fondos oceánicos profundos con volcanismo basáltico. Los ejemplos típicos se presentan en la isla de Chipre en el mar Mediterráneo. Tipo Besshi: Cu-Zn±Au±Ag, asociados a rocas sedimentarias con aporte terrígeno, grauvacas y turbiditas asociadas con basaltos de intraplaca. Formados en cuencas sedimentarias marinas profundas con volcanismo basáltico.

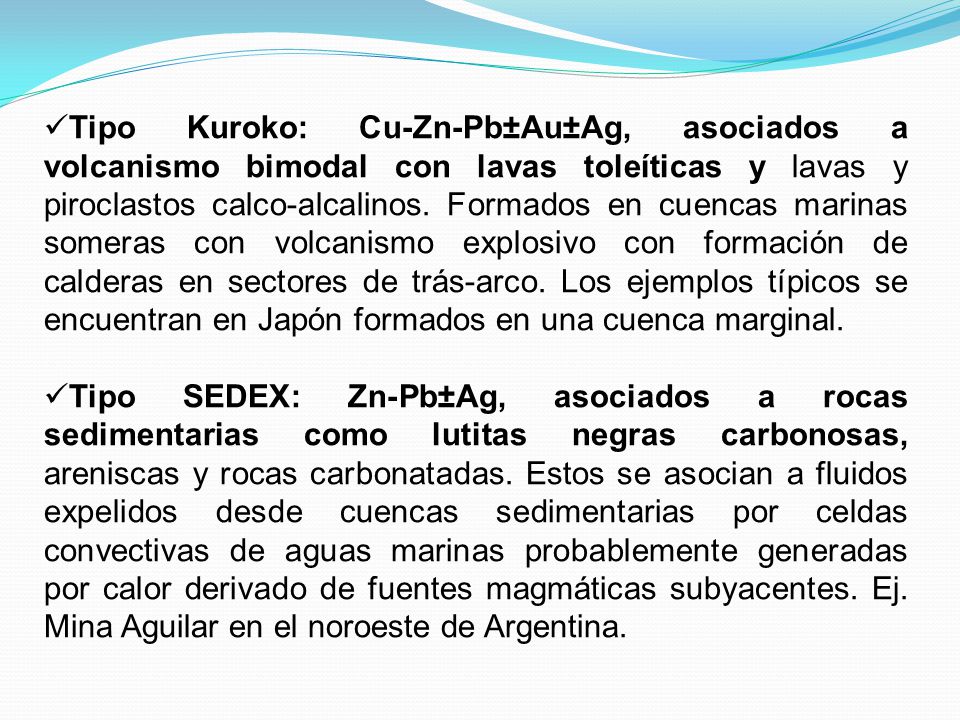

52 Tipo Kuroko: Cu-Zn-Pb±Au±Ag, asociados a volcanismo bimodal con lavas toleíticas y lavas y piroclastos calco-alcalinos. Formados en cuencas marinas someras con volcanismo explosivo con formación de calderas en sectores de trás-arco. Los ejemplos típicos se encuentran en Japón formados en una cuenca marginal. Tipo SEDEX: Zn-Pb±Ag, asociados a rocas sedimentarias como lutitas negras carbonosas, areniscas y rocas carbonatadas. Estos se asocian a fluidos expelidos desde cuencas sedimentarias por celdas convectivas de aguas marinas probablemente generadas por calor derivado de fuentes magmáticas subyacentes. Ej. Mina Aguilar en el noroeste de Argentina.

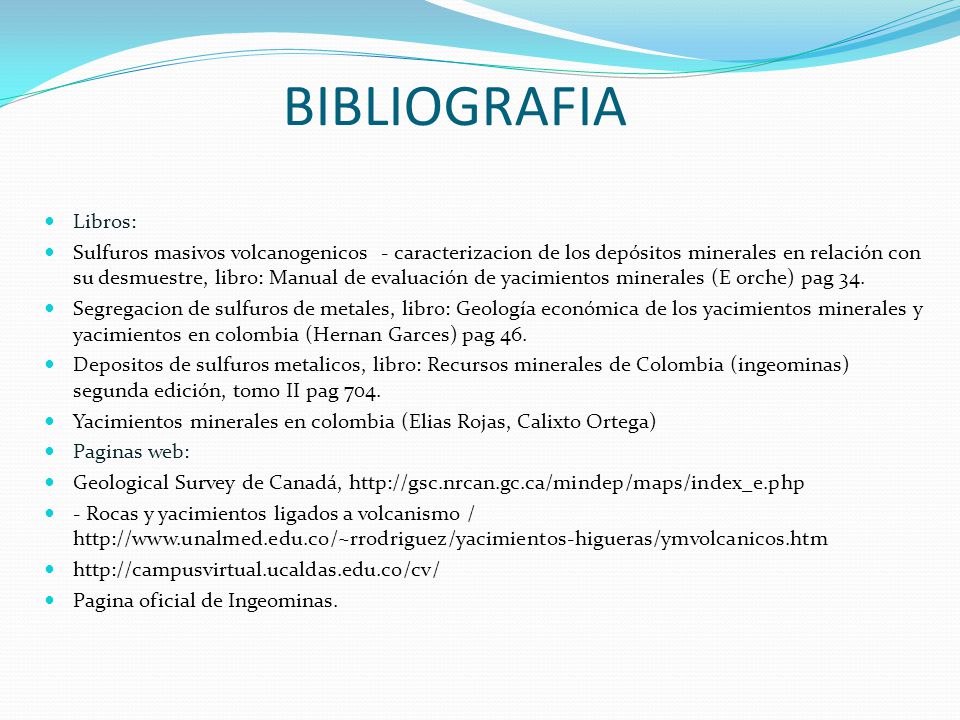

53 BIBLIOGRAFIA Libros: Sulfuros masivos volcanogenicos - caracterizacion de los depósitos minerales en relación con su desmuestre, libro: Manual de evaluación de yacimientos minerales (E orche) pag 34. Segregacion de sulfuros de metales, libro: Geología económica de los yacimientos minerales y yacimientos en colombia (Hernan Garces) pag 46. Depositos de sulfuros metalicos, libro: Recursos minerales de Colombia (ingeominas) segunda edición, tomo II pag 704. Yacimientos minerales en colombia (Elias Rojas, Calixto Ortega) Paginas web: Geological Survey de Canadá, - Rocas y yacimientos ligados a volcanismo / Pagina oficial de Ingeominas.
